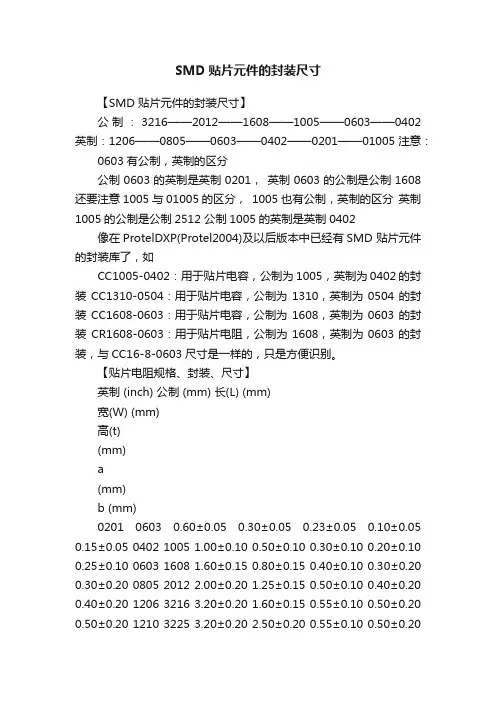

SMD贴片元件的封装尺寸

  • 格式：pdf
  • 大小：123.78 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

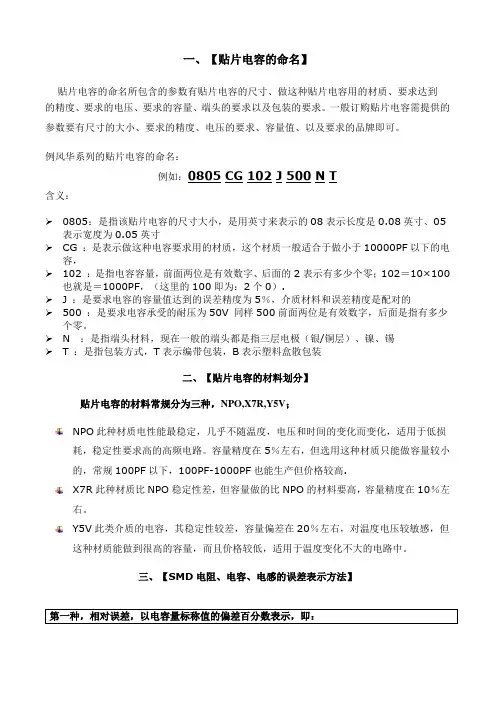

SMD元件封装公制、英制、尺寸

SMD元件封装公制、英制、尺寸

一、【贴片电容的命名】贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

例风华系列的贴片电容的命名：例如：0805 CG 102 J 500 N T含义：➢0805：是指该贴片电容的尺寸大小，是用英寸来表示的08表示长度是0.08英寸、05表示宽度为0.05英寸➢CG ：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容，➢102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零；102＝10×100也就是＝1000PF，（这里的100即为：2个0）.➢J ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的➢500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。

➢N：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡➢T ：是指包装方式，T表示编带包装，B表示塑料盒散包装二、【贴片电容的材料划分】贴片电容的材料常规分为三种，NPO,X7R,Y5V；NPO此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求高的高频电路。

容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高.X7R此种材质比NPO稳定性差，但容量做的比NPO的材料要高，容量精度在10％左右。

Y5V此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。

三、【SMD电阻、电容、电感的误差表示方法】第一种，相对误差，以电容量标称值的偏差百分数表示，即：四、【SMD元件封装公制、英制、尺寸】贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225等。

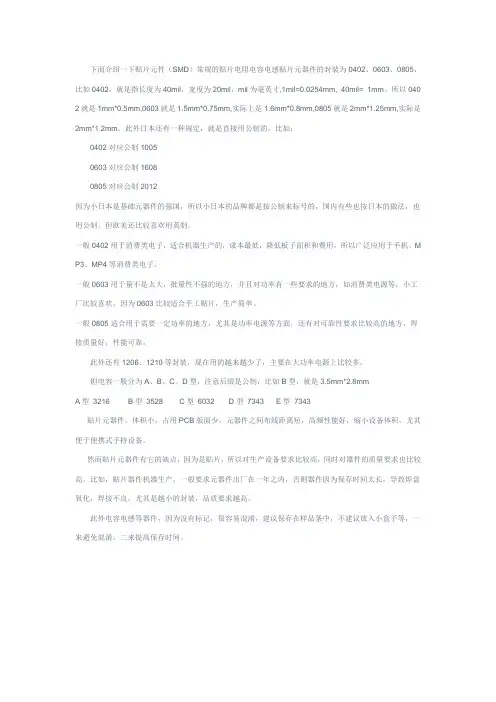

贴片元件(SMD)

贴片元件(SMD)

下面介绍一下贴片元件（SMD）常规的贴片电阻电容电感贴片元器件的封装为0402、0603、0805，比如0402，就是指长度为40mil，宽度为20mil，mil为毫英寸,1mil=0.0254mm, 40mil= 1mm。

所以040 2就是1mm*0.5mm,0603就是1.5mm*0.75mm,实际上是1.6mm*0.8mm,0805就是2mm*1.25mm,实际是2mm*1.2mm。

此外日本还有一种规定，就是直接用公制的，比如：0402对应公制10050603对应公制16080805对应公制2012因为小日本是基础元器件的强国，所以小日本的品牌都是按公制来标号的，国内有些也按日本的做法，也用公制。

但欧美还比较喜欢用英制。

一般0402用于消费类电子，适合机器生产的，成本最低，降低板子面积和费用，所以广泛应用于手机、M P3、MP4等消费类电子。

一般0603用于量不是太大，批量性不强的地方，并且对功率有一些要求的地方，如消费类电源等，小工厂比较喜欢，因为0603比较适合手工贴片，生产简单。

一般0805适合用于需要一定功率的地方，尤其是功率电源等方面，还有对可靠性要求比较高的地方，焊接质量好，性能可靠。

此外还有1206、1210等封装，现在用的越来越少了，主要在大功率电源上比较多。

钽电容一般分为A、B、C、D型，注意后缀是公制，比如B型，就是3.5mm*2.8mmA型3216 B型3528 C型6032 D型7343 E型7343贴片元器件，体积小，占用PCB版面少，元器件之间布线距离短，高频性能好，缩小设备体积，尤其便于便携式手持设备。

然而贴片元器件有它的缺点，因为是贴片，所以对生产设备要求比较高，同时对器件的质量要求也比较高。

比如，贴片器件机器生产，一般要求元器件出厂在一年之内，否则器件因为保存时间太长，导致焊盘氧化，焊接不良，尤其是越小的封装，品质要求越高。

此外电容电感等器件，因为没有标记，很容易混淆，建议保存在样品条中，不建议放入小盒子等，一来避免混淆，二来提高保存时间。

SMD贴片元件的封装尺寸

SMD贴片元件的封装尺寸
)
0201
0603
0.60±0.05
0.30±0.05
0.23±0.05
0.10±0.05
0.15±0.05
0402
1005
1.00±0.10
0.50±0.10
0.30±0.10
0.20±0.10
0.25±0.10
0603
1608
1.60±0.15
0.80±0.15
0.40±0.10
3.20±0.20
0.55±0.10
0.60±0.20
0.60±0.20
CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装
CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。
【贴片电阻规格、封装、尺寸】
英制
(inch)
公制
(mm)
长(L)
(mm)
宽(W)
(mm)
高(t)
(mm)
1005也有公制，英制的区分
英制1005的公制是公制2512
公制1005的英制是英制0402
像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如
CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装
CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装
0.55±0.10
0.50±0.20
0.50±0.20
1812
4832
4.50±0.20
3.20±0.20
0.55±0.10
0.50±0.20
0.50±0.20

SMT贴片电子元器件封装尺寸汇总

SMT贴片电子元器件封装尺寸汇总

SMT贴片电子元器件封装尺寸汇总贴片电子元器件是一种常见的表面安装技术（SMT）组装之外，广泛应用于各种电子产品中。

贴片电子元器件封装尺寸的选择对于组装和排布电路板具有重要的影响。

在这篇文章中，我们将汇总常见的贴片电子元件封装尺寸，并对其应用领域和特点进行简要介绍。

1.贴片电阻（0805、0603、0402、0201等）：贴片电阻是最常见的贴片电子元件之一，尺寸包括0805（2.0mm x1.25mm）、0603（1.6mm x 0.8mm）、0402（1.0mm x 0.5mm）和0201（0.6mm x 0.3mm）等等。

较大尺寸的贴片电阻通常用于电源线路和信号线路，较小尺寸的贴片电阻适用于高密度电子产品。

2.贴片电容（0805、0603、0402、0201等）：贴片电容与贴片电阻类似，尺寸也包括0805、0603、0402和0201等等。

贴片电容主要用于储存和释放电荷，广泛应用于电源滤波、信号耦合和信号处理等电路。

3.贴片二极管（SOD-323、SOD-523等）：贴片二极管是一种小尺寸的电子元件，尺寸包括SOD-323（1.8mm x 1.25mm）和SOD-523（1.0mm x 0.6mm）等等。

它们通常用于电路的整流、保护和信号处理等方面。

4.贴片三极管（SOT-23、SOT-323等）：贴片三极管是一种常用的功率放大器，尺寸包括SOT-23（3.0mm x1.78mm）和SOT-323（1.3mm x 1.0mm）等等。

它们通常用于音频放大、电源管理和电压调节等应用中。

5.贴片集成电路（SOT-23、SOT-363、QFN等）：贴片集成电路是封装了多个功能的电子组件，尺寸和引脚布局因不同的集成电路类型而异。

常见的尺寸包括SOT-23、SOT-363和QFN等等。

它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。

6.贴片场效应管（SOT-23、SOT-223、QFN等）：贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件，尺寸包括SOT-23、SOT-223和QFN等等。

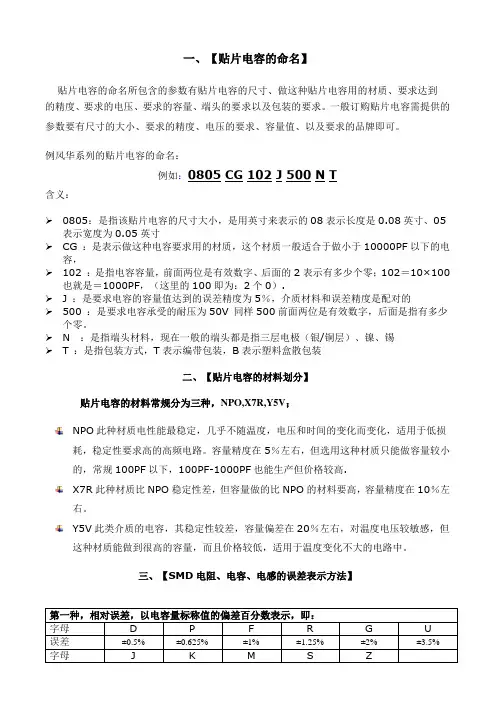

SMD元件封装公制英制尺寸

SMD元件封装公制英制尺寸

一、【贴片电容的命名】贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

例风华系列的贴片电容的命名：例如：0805 CG 102 J 500 N T含义：➢0805：是指该贴片电容的尺寸大小，是用英寸来表示的08表示长度是0.08英寸、05表示宽度为0.05英寸➢CG ：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容，➢102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零；102＝10×100也就是＝1000PF，（这里的100即为：2个0）.➢J ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的➢500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。

➢N：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡➢T ：是指包装方式，T表示编带包装，B表示塑料盒散包装二、【贴片电容的材料划分】贴片电容的材料常规分为三种，NPO,X7R,Y5V；NPO此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求高的高频电路。

容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高.X7R此种材质比NPO稳定性差，但容量做的比NPO的材料要高，容量精度在10％左右。

Y5V此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。

三、【SMD电阻、电容、电感的误差表示方法】第一种，相对误差，以电容量标称值的偏差百分数表示，即：字母 D P F R G U误差±0.5% ±0.625% ±1%±1.25% ±2% ±3.5% 字母J K M S Z四、【SMD元件封装公制、英制、尺寸】贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容系列的型号有0201、0402、0603、0805、1206、1210、1812、2010、2225等。

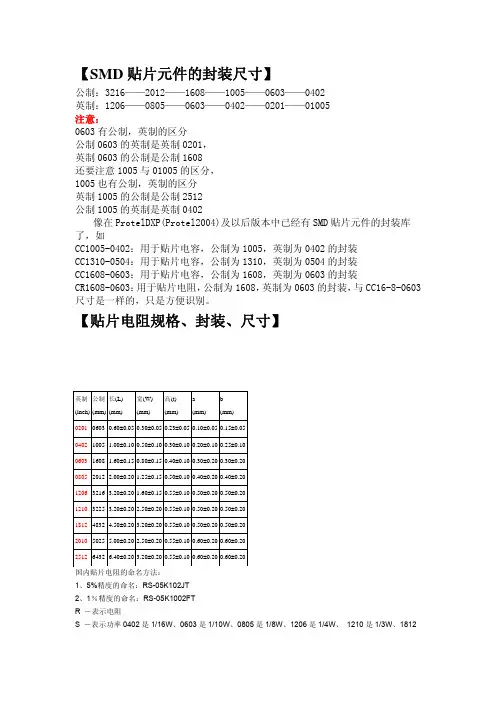

SMD零件尺寸

SMD零件尺寸
【贴片电阻规格、封装、尺寸】
英制 公制 长(L) (inch) (mm) (mm)
宽(W) (mm)
高(t) (mm)
a (mm)
b (mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率 0402 是 1/16W、0603 是 1/10W、0805 是 1/8W、1206 是 1/4W、 1210 是 1/3W、1812
是 1/2W、2010 是 3/4W、2512 是 1W。 05 －表示尺寸(英寸)：02 表示 0402、03 表示 0603、05 表示 0805、06 表示 1206、1210 表示 1210、1812 表示 1812、10 表示 1210、12 表示 2512。 K －表示温度系数为 100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是 Ω，102＝10000Ω ＝1KΩ。1002 是 1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是 Ω，1002 ＝100000Ω＝10KΩ。 J －表示精度为 5％、F－表示精度为 1％。 T －表示编带包装 1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W) 内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R －表示电阻 S －表示功率 0402 是 1/16W、0603 是 1/10W、0805 是 1/8W、1206 是 1/4W、 1210 是 1/3W、1812 是 1/2W、2010 是 3/4W、2512 是 1W。 05 －表示尺寸(英寸)：02 表示 0402、03 表示 0603、05 表示 0805、06 表示 1206、1210 表示 1210、1812 表示 1812、10 表示 1210、12 表示 2512。 K －表示温度系数为 100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是 Ω，102＝1000Ω ＝1KΩ。1002 是 1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是 Ω，1002 ＝10000Ω＝10KΩ。 J －表示精度为 5％、F－表示精度为 1％。 T －表示编带包装 1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm 用 3R0 表示，10ohm 用 100 表示，100ohm 用 101 表示，也就是说“R”表示点“.”的意思，而 101 后面个位数的“1”表示的是带有 1 个 0，例如 102 表示 10000。 2、电阻上的数字和字母表示的就是阻值，R002 就表示 0.002ohm，180 表示的就是 18ohm. 3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的， 而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。 读出四块数据,乘给出数据,相加 贴片电阻的命名 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％， ±5％精度的常规是用三位数来表示例 例 512，前面两位是有效数字，第三位数 2 表示有多少个零，基本单 位是 Ω,这样就是 5100 欧，1000Ω＝1KΩ,1000000Ω=1MΩ 为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用 4 位数来表示 ， 这样前三位是表示有效数字，第四位表示有多少个零 4531 也就是 4530Ω，也就等于 4.53KΩ

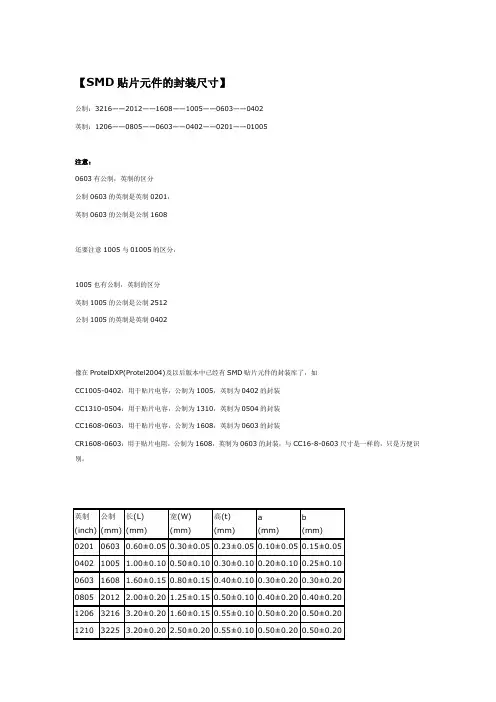

贴片元件尺寸及焊盘尺寸

贴片元件尺寸及焊盘尺寸

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

R －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/ 2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1 002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512 (1W)内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/ 2W、2010是3/4W、2512是1W。

SMD贴片元件封装尺寸大全

SMD贴片元件封装尺寸大全
SOT89/TO243AA SC62 SMD封装尺寸图
SOT23-8封装尺寸图
SOT23-6封装尺寸图
SOT23-5封装尺寸图
SOT23封装尺寸图
SOT143/TO253 SMD封装尺寸图
C-6032封装尺寸图
B-3528封装尺寸图
A-3216封装尺寸图
SOT883封装尺寸图
SOT753封装尺寸图
SOT666封装尺寸图
SOቤተ መጻሕፍቲ ባይዱ663封装尺寸图
SOT552-1封装尺寸图
1SOT523封装尺寸图
SOT505-1封装尺寸图
SOT490-SC89封装尺寸图
SOT457 SC74封装尺寸图
SOT428封装尺寸图
SOT416/SC75封装尺寸图
SOT663 SMD封装尺寸图
SOT363 SC706L封装尺寸图
SOT353/sc70 5L封装尺寸图
SOT346/SC59封装尺寸图
SOT343 SMD封装尺寸图
SOT323/SC70-3 SMD封装尺寸图
SOT233 SMD封装尺寸图
SOT-223/TO-261AA SMD封装尺寸图
DO-214AA封装尺寸图
DO-214封装尺寸图
DO-213AB封装尺寸图
DO-213AA封装尺寸图
SOD123H封装图
SOD723封装尺寸图
SOD523封装尺寸图
SOD323封装尺寸图
SOD-123F封装尺寸图
SOD123封装尺寸图
SOD110封装尺寸图
DO-214AC SOD106封装尺寸图
D-7343封装尺寸图
01005封装尺寸图
1008封装尺寸图
1206封装尺寸图

SMD贴片元件的封装尺寸

SMD贴片元件的封装尺寸

SMD贴片元件的封装尺寸【SMD 贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402 英制：1206——0805——0603——0402——0201——01005 注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608 还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512 公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD 贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】英制 (inch) 公制 (mm) 长(L) (mm)宽(W) (mm)高(t)(mm)a(mm)b (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FT R －表示电阻S －表示功率0402是1/16W 、0603是1/10W 、0805是1/8W 、1206是1/4W 、 1210是Un Re gi st er ed1/3W 、1812是1/2W 、2010是3/4W 、2512是1W 。

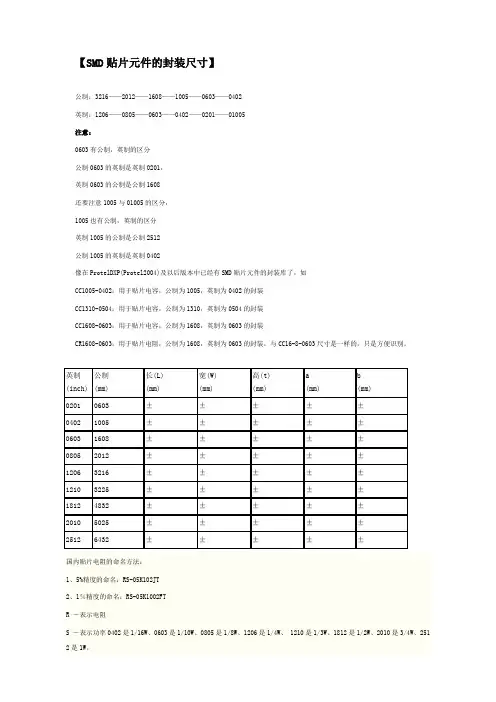

贴片元件尺寸及焊盘尺寸

贴片元件尺寸及焊盘尺寸

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/ 2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1 002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

贴片元件尺寸及焊盘尺寸

贴片元件尺寸及焊盘尺寸

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、251 2是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

smd元件封装公制、英制、尺寸[鉴赏]

smd元件封装公制、英制、尺寸[鉴赏]

一、【贴片电容的命名】贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

例风华系列的贴片电容的命名：例如：0805 CG 102 J 500 N T含义：0805：是指该贴片电容的尺寸大小，是用英寸来表示的08表示长度是0.08英寸、05表示宽度为0.05英寸CG ：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容，102 ：是指电容容量，前面两位是有效数字、后面的2表示有多少个零；102＝10×100也就是＝1000PF，（这里的100即为：2个0）.J ：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的500 ：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零。

N：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡T ：是指包装方式，T表示编带包装，B表示塑料盒散包装✓贴片电容的颜色，常规见得多的就是浅一点的黄色和青灰色，这在具体的生产过程中会有产生不同差异.✓贴片电容上面没有印字，这是和他的制作工艺有关（贴片电容是经过高温烧结面成，所以没办法在它的表面印字），而贴片电阻是丝印而成（可以印刷标记）。

二、【贴片电容的材料划分】贴片电容的材料常规分为三种，NPO,X7R,Y5V；NPO此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求高的高频电路。

容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高.X7R此种材质比NPO稳定性差，但容量做的比NPO的材料要高，容量精度在10％左右。

Y5V此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。

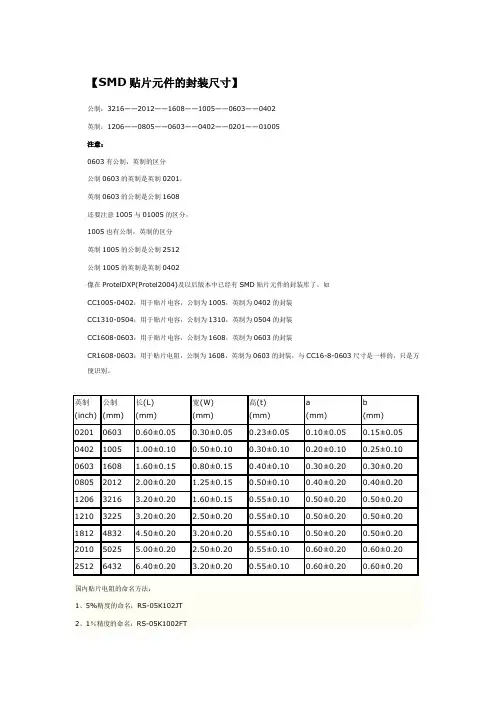

贴片元器件封装尺寸

贴片元器件封装尺寸

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片元件尺寸及焊盘尺寸

贴片元件尺寸及焊盘尺寸

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

R －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/ 2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1 002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512 (1W)内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/ 2W、2010是3/4W、2512是1W。

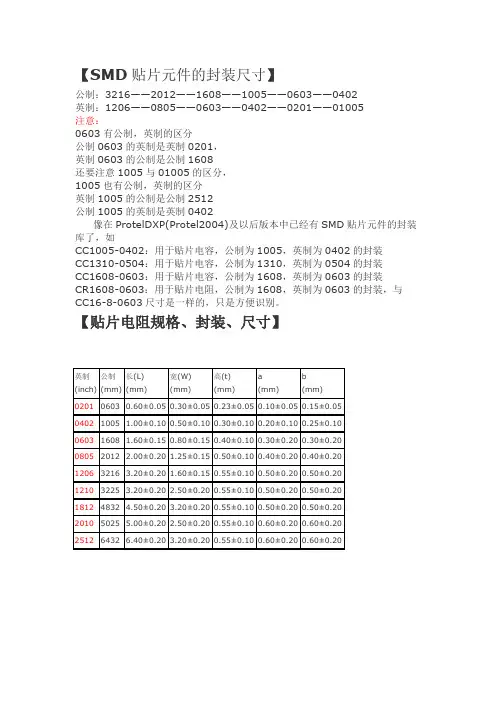

(完整word版)贴片元器件封装尺寸

(完整word版)贴片元器件封装尺寸

【SMD贴片元件的封装尺寸】公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。

【贴片电阻规格、封装、尺寸】英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常用SMD封装尺寸

常用SMD封装尺寸

0603封装尺寸图PC BoardTolerance .W)l ( .03mini) -------------------------------(Sn100) over Nickel (Nil英制封装图尺寸：0603 公制封装图尺寸：1608 _____ 血.<2J4innV|・.025"」(•处仁.063-十⑹•・(^nwn)Quick View Side View DciailTop Viewr.O63° (1.6mm)— xw - .or(2 mm ~ .5 mm).03 r (O.SnwiUTop ViewTok run vc .004u(」mni)06()3」(r(2.54nim)■・038 ••十•U2V<.96mml (.62mm)PC Board(.X<hnni)<.2inm w.5nM)i) Quick View Side View Detail0805封装尺寸图临5A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216祀电容耐压10VA-32I6' -------- 4.KS1.2PC BoardPositiveCriminalQjick View Side View DetailIIBJ9H M9IA apisM9!A 和!noffl4已義蒔8S98-a表面贴装元件公制封装图尺寸：B-3528铉电容耐压16VB-3528 lx) p ViewBoardDime nsiorT = mmP 於ihdTerminalC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸： C-6032铉电容耐压25VC-6032Top View&evel End Oplianal・J J L ・[de V?需'LfetailQuick ViewSide View DetailPnMMTarmkial Quick ViewD-7343封装尺寸图表面贴装元件公制封装图尺寸：07343铉电容耐压35V[>-7345 Terminal。
