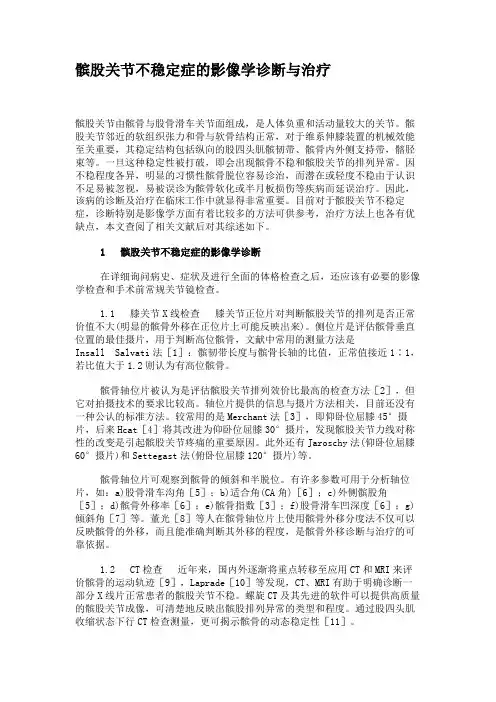

髌股关节不稳定症的影像学诊断与治疗髌股关节由髌骨与股骨滑车关节面组成，是人体负重和活动量较大的关节。

髌股关节邻近的软组织张力和骨与软骨结构正常，对于维系伸膝装置的机械效能至关重要，其稳定结构包括纵向的股四头肌髌韧带、髌骨内外侧支持带，髂胫束等。

一旦这种稳定性被打破，即会出现髌骨不稳和髌股关节的排列异常。

因不稳程度各异，明显的习惯性髌骨脱位容易诊治，而潜在或轻度不稳由于认识不足易被忽视，易被误诊为髌骨软化或半月板损伤等疾病而延误治疗。

因此，该病的诊断及治疗在临床工作中就显得非常重要。

目前对于髌股关节不稳定症，诊断特别是影像学方面有着比较多的方法可供参考，治疗方法上也各有优缺点，本文查阅了相关文献后对其综述如下。

1 髌股关节不稳定症的影像学诊断在详细询问病史、症状及进行全面的体格检查之后，还应该有必要的影像学检查和手术前常规关节镜检查。

1.1 膝关节X线检查膝关节正位片对判断髌股关节的排列是否正常价值不大(明显的髌骨外移在正位片上可能反映出来)。

侧位片是评估髌骨垂直位置的最佳摄片，用于判断高位髌骨，文献中常用的测量方法是Insall Salvati法［1］：髌韧带长度与髌骨长轴的比值，正常值接近1∶1，若比值大于1.2则认为有高位髌骨。

髌骨轴位片被认为是评估髌股关节排列效价比最高的检查方法［2］，但它对拍摄技术的要求比较高。

轴位片提供的信息与摄片方法相关，目前还没有一种公认的标准方法。

较常用的是Merchant法［3］，即仰卧位屈膝45°摄片，后来Hcat［4］将其改进为仰卧位屈膝30°摄片，发现髌股关节力线对称性的改变是引起髌股关节疼痛的重要原因。

此外还有Jaroschy法(仰卧位屈膝60°摄片)和Settegast法(俯卧位屈膝120°摄片)等。

髌骨轴位片可观察到髌骨的倾斜和半脱位。

有许多参数可用于分析轴位片，如：a)股骨滑车沟角［5］；b)适合角(CA角)［6］；c)外侧髌股角［5］；d)髌骨外移率［6］；e)髌骨指数［3］；f)股骨滑车凹深度［6］；g)倾斜角［7］等。

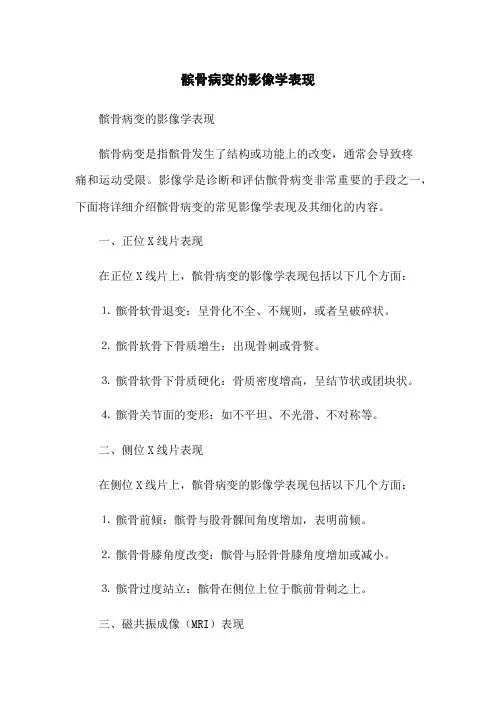

髌骨病变的影像学表现髌骨病变的影像学表现髌骨病变是指髌骨发生了结构或功能上的改变，通常会导致疼痛和运动受限。

影像学是诊断和评估髌骨病变非常重要的手段之一，下面将详细介绍髌骨病变的常见影像学表现及其细化的内容。

一、正位X线片表现在正位X线片上，髌骨病变的影像学表现包括以下几个方面：⒈髌骨软骨退变：呈骨化不全、不规则，或者呈破碎状。

⒉髌骨软骨下骨质增生：出现骨刺或骨赘。

⒊髌骨软骨下骨质硬化：骨质密度增高，呈结节状或团块状。

⒋髌骨关节面的变形：如不平坦、不光滑、不对称等。

二、侧位X线片表现在侧位X线片上，髌骨病变的影像学表现包括以下几个方面：⒈髌骨前倾：髌骨与股骨髁间角度增加，表明前倾。

⒉髌骨骨膝角度改变：髌骨与胫骨骨膝角度增加或减小。

⒊髌骨过度站立：髌骨在侧位上位于髌前骨刺之上。

三、磁共振成像（MRI）表现MRI是评估髌骨病变最常用的影像学方法之一，可以提供更为详细的髌骨结构及软组织情况。

髌骨病变在MRI中表现为以下几个方面：⒈髌骨软骨变性：表现为信号异常，呈低信号或高信号。

⒉髌骨创伤性软骨撕裂：表现为软骨裂纹、片状软骨缺损等。

⒊髌骨关节积液：在关节囊内可见液体信号的积聚。

⒋髌骨骨刺：表现为骨片、骨赘等影像学表现。

【附件】本文档无涉及附件内容。

【法律名词及注释】⒈髌骨病变：指髌骨发生了结构或功能上的改变。

⒉影像学：医学影像学是利用X射线、CT、MRI等影像学技术进行疾病诊断和评估的学科。

⒊骨刺：骨刺是指骨组织发生的生理或病理性增生，通常是由于骨骼受到刺激或负荷增加引起的。

创伤后髌骨位置改变的影像学诊断本文主要通过下肢膝关节髌骨位置侧量，结合实际病历及X线、MRI多方面观察阐述因外伤或术后创伤所致的髌骨位置异常。

普通X线正常髌骨位置与异常髌骨位置对比。

MRI：通过MRI常规序列观察股四头肌腱及髌骨韧带走行及信号异常。

后天髌骨位置异常多由X线检查所忽视的急慢性韧带损伤所致。

标签：髌骨位置异常；X线表现；MRI成像1资料与方法1.1一般资料常规X线对于髌骨位置异常通常漏诊率较高，结合我院实际病历5例，其中1例漏诊。

对比X线髌骨测量及后期MRI扫描总结出创伤为后天性髌骨位置异常常见的原因。

正常髌骨测量以X线膝关节标准侧位/轴位/为基准测量。

1.2方法1.2.1侧位膝关节侧位略屈曲。

以髌骨关节面的中点，伸膝向前，屈膝向后。

延伸至股骨髁间窝上方骨质疏松区中点。

在延胫腓骨上端中点纵轴。

2点连接。

文献记载多为：100°～110°（我院以此法为主要测量方法）。

1.2.2侧位：测量髌骨高度Insall-Salvati指数（髌腱于髌骨长度比，正常为1，>1.2提示高位髌骨，1提示高位髌骨）。

1.2.3轴位1.2.3.1 Sulcus角股骨髁间窝顶点和内外髁最高点连线的夹角，角度超过126～150°提示髌骨脱位或半脱位。

1.2.3.2 Congruence角股骨髁间窝定点至髌骨最低点的连线与Sulcus角平分线之间的夹角，>15°为异常。

1.2.3.3 Laurin角股骨内外髁顶点连线与髌骨外侧关节面之间的夹角。

当两线平行或开角向内时提示习惯性髌骨半脱位。

下肢全长相：侧下肢力线。

1.2.4 CT 扫描以及磁共振成像（MRI）CT 扫描可显示髌骨位置异常，观察外侧滑车高度，测量胫骨结节滑车沟指数（TTTG），>20 mm为异常。

MRI 成像技术没有离子化射线，也无需使用造影剂。

既能观察髌骨的滑行轨迹，又能观察软骨本身的病变，还有助于了解支持带或髌股韧带损伤的部位，是诊察髌股关节的重要有效手段。

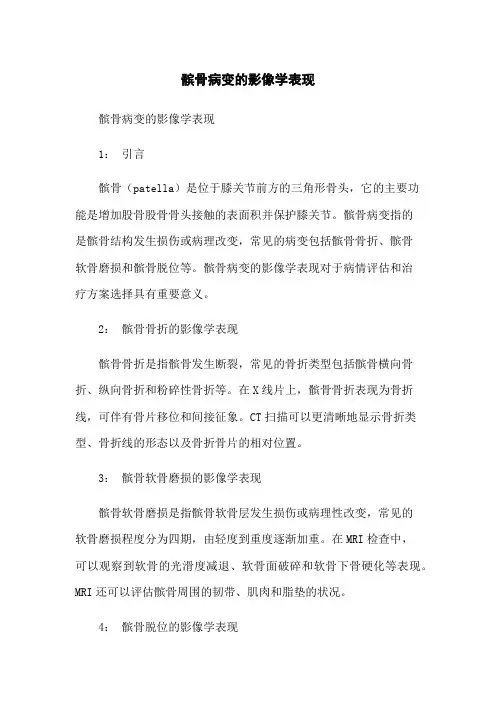

髌骨病变的影像学表现髌骨病变的影像学表现1：引言髌骨（patella）是位于膝关节前方的三角形骨头，它的主要功能是增加股骨股骨骨头接触的表面积并保护膝关节。

髌骨病变指的是髌骨结构发生损伤或病理改变，常见的病变包括髌骨骨折、髌骨软骨磨损和髌骨脱位等。

髌骨病变的影像学表现对于病情评估和治疗方案选择具有重要意义。

2：髌骨骨折的影像学表现髌骨骨折是指髌骨发生断裂，常见的骨折类型包括髌骨横向骨折、纵向骨折和粉碎性骨折等。

在X线片上，髌骨骨折表现为骨折线，可伴有骨片移位和间接征象。

CT扫描可以更清晰地显示骨折类型、骨折线的形态以及骨折骨片的相对位置。

3：髌骨软骨磨损的影像学表现髌骨软骨磨损是指髌骨软骨层发生损伤或病理性改变，常见的软骨磨损程度分为四期，由轻度到重度逐渐加重。

在MRI检查中，可以观察到软骨的光滑度减退、软骨面破碎和软骨下骨硬化等表现。

MRI还可以评估髌骨周围的韧带、肌肉和脂垫的状况。

4：髌骨脱位的影像学表现髌骨脱位是指髌骨从正常位置脱离，常见的脱位类型包括髌骨向外侧脱位和髌骨向内侧脱位等。

在X线片上，可以观察到髌骨的位置异常，以及关节间隙的改变。

MRI检查可以更准确地评估髌骨周围结构的损伤情况，包括韧带的撕裂和软骨片的损伤。

5：其他影像学表现除了上述常见的髌骨病变，还有一些其他影像学表现值得关注。

例如，髌骨骨皮质增厚可能提示长期的髌骨炎症反应。

髌骨下软骨的骨质增生可能与髌骨软骨磨损相关。

此外，感染和肿瘤等病理性改变也可能导致髌骨的异常影像学表现。

本文档涉及附件：1： X线片：包括正位、侧位和斜位片，可以直观地显示髌骨的位置和形态特征。

2： CT扫描影像：包括多平面重建图像和三维重建图像，可以清晰地显示髌骨骨折线和骨折骨片的位置关系。

3： MRI影像：包括T1加权像和T2加权像，可以评估髌骨软骨的状况以及髌骨周围结构的损伤情况。

本文所涉及的法律名词及注释：1：髌骨骨折：指髌骨发生断裂的病理状态。

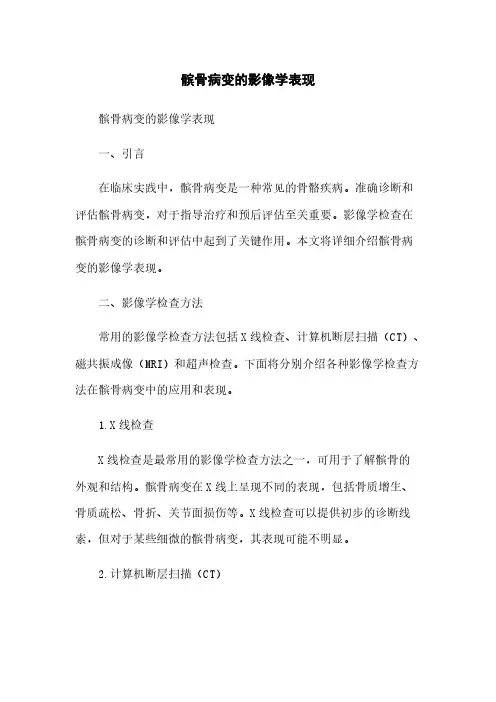

髌骨病变的影像学表现髌骨病变的影像学表现一、引言在临床实践中，髌骨病变是一种常见的骨骼疾病。

准确诊断和评估髌骨病变，对于指导治疗和预后评估至关重要。

影像学检查在髌骨病变的诊断和评估中起到了关键作用。

本文将详细介绍髌骨病变的影像学表现。

二、影像学检查方法常用的影像学检查方法包括X线检查、计算机断层扫描（CT）、磁共振成像（MRI）和超声检查。

下面将分别介绍各种影像学检查方法在髌骨病变中的应用和表现。

1.X线检查X线检查是最常用的影像学检查方法之一，可用于了解髌骨的外观和结构。

髌骨病变在X线上呈现不同的表现，包括骨质增生、骨质疏松、骨折、关节面损伤等。

X线检查可以提供初步的诊断线索，但对于某些细微的髌骨病变，其表现可能不明显。

2.计算机断层扫描（CT）CT检查可以提供更为详细的髌骨图像，可以清楚显示髌骨的骨质结构和骨折情况，并可进一步评估髌骨周围的软组织情况。

CT检查对于复杂的髌骨病变，如髌骨分离、骨折移位等，有着较高的准确性。

3.磁共振成像（MRI）MRI检查能够提供更为详细的软组织对比，对于髌骨软骨和韧带的损伤有着较高的敏感性。

髌骨病变在MRI上表现为信号异常、关节积液、软骨撕裂等。

MRI对于评估韧带损伤、滑膜增生等髌骨病变方面有独特优势。

4.超声检查超声检查可用于评估髌骨软骨的损伤和关节积液的情况。

超声检查简便、无创，适用于一些不需要详细骨组织信息的评估，如肌腱髌骨摩擦综合征。

三、不同类型髌骨病变的影像学表现根据髌骨病变的不同类型，其影像学表现也不同。

下面将介绍几种常见的髌骨病变的影像学表现。

1.髌骨软骨退行性变髌骨软骨退行性变主要表现为软骨变薄和软骨面上的骨质增生。

X 线检查可见髌骨关节面骨质增生，髌骨背面软骨变薄。

MRI检查可见髌骨前后软骨的变薄和关节积液。

2.髌骨骨折髌骨骨折在X线上可见骨折线及其移位情况。

CT检查可以提供更为详细的骨折图像，包括骨折片段的分离和移位程度。

3.髌骨滑膜增生髌骨滑膜增生在MRI上可见髌骨前后面的软组织肿块，信号较均匀。

髌骨脱位x线诊断标准
髌骨位于膝盖前方，是连接股骨和胫骨的重要骨头。

髌骨脱位是指髌骨从原来的位置移动到不正常的位置，常见于运动员和跳高、跳远等冲击性运动中。

髌骨脱位会导致膝盖疼痛、肿胀、活动障碍等症状。

髌骨脱位的x线诊断标准主要包括以下几个方面：
1.髌骨位置：正常情况下，髌骨应该位于股骨远端上方。

如果髌骨位置移动到股骨远端下方，则可能存在髌骨脱位。

2.髌骨与股骨的关系：正常情况下，髌骨应该与股骨形成一条直线。

如果髌骨位置发生改变，与股骨形成的直线也会发生变化。

3.髌骨旋转：正常情况下，髌骨与股骨是平行的。

如果髌骨发生旋转，与股骨的角度也会发生变化。

4.软组织损伤：髌骨脱位还可能伴随软组织损伤，如半月板撕裂、韧带损伤等。

通过x线可以观察到软组织的损伤情况。

在进行髌骨脱位的x线诊断时，还需要进行比较分析，即将患者的x线与正常人的x线进行比较，从而判断是否存在髌骨脱位。

此外，还需要注意拍摄角度和质
量，以及患者的体位和动作，以避免误诊和漏诊。

总之，髌骨脱位的x线诊断标准主要包括髌骨位置、髌骨与股骨的关系、髌骨旋转和软组织损伤等方面，比较分析也是诊断的重要步骤，需要注意细节和质量控制。

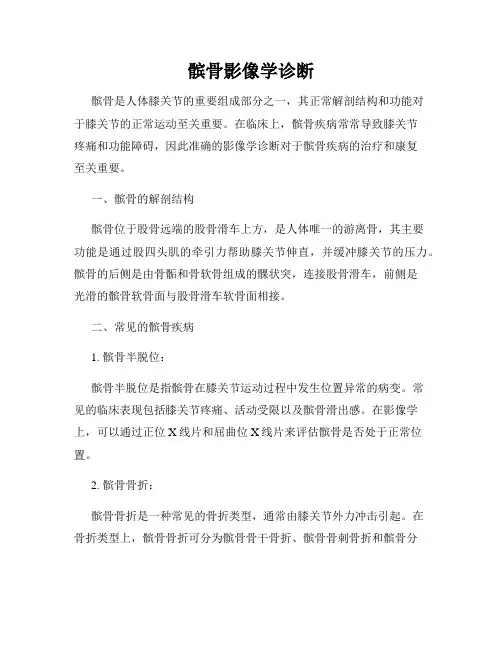

髌骨影像学诊断髌骨是人体膝关节的重要组成部分之一，其正常解剖结构和功能对于膝关节的正常运动至关重要。

在临床上，髌骨疾病常常导致膝关节疼痛和功能障碍，因此准确的影像学诊断对于髌骨疾病的治疗和康复至关重要。

一、髌骨的解剖结构髌骨位于股骨远端的股骨滑车上方，是人体唯一的游离骨，其主要功能是通过股四头肌的牵引力帮助膝关节伸直，并缓冲膝关节的压力。

髌骨的后侧是由骨骺和骨软骨组成的髁状突，连接股骨滑车，前侧是光滑的髌骨软骨面与股骨滑车软骨面相接。

二、常见的髌骨疾病1. 髌骨半脱位：髌骨半脱位是指髌骨在膝关节运动过程中发生位置异常的病变。

常见的临床表现包括膝关节疼痛、活动受限以及髌骨滑出感。

在影像学上，可以通过正位X线片和屈曲位X线片来评估髌骨是否处于正常位置。

2. 髌骨骨折：髌骨骨折是一种常见的骨折类型，通常由膝关节外力冲击引起。

在骨折类型上，髌骨骨折可分为髌骨骨干骨折、髌骨骨刺骨折和髌骨分离骨折等。

通过X线、CT扫描和MRI等影像学技术可以准确判断骨折的类型和位置，为临床治疗提供重要依据。

3. 髌骨软骨损伤：髌骨软骨损伤是一种较为常见的膝关节软骨疾病，常常由于慢性应力或外伤引起。

髌骨软骨损伤的临床表现包括膝关节疼痛、髌骨推压痛和杵状膝等。

在影像学诊断上，磁共振成像（MRI）是非常有价值的检查手段，可以准确显示髌骨软骨的损伤情况。

三、影像学诊断技术1. X线检查：X线检查是髌骨疾病的常规诊断方法之一。

通过正位X线片和屈曲位X线片，可以评估髌骨的位置、形态和骨折情况。

此外，还可以通过X线片来观察膝关节的骨性畸形，如骨赘等。

2. CT扫描：CT扫描能够提供更为准确的骨折断裂图像，对于髌骨骨折的定位和分型具有重要意义。

此外，通过CT扫描还可以评估髌骨的关节面和关节软骨的情况，对于了解髌骨软骨损伤的程度起到重要作用。

3. 磁共振成像（MRI）：MRI是诊断髌骨软骨损伤最常用的影像学方法，能够对软组织结构进行高分辨率的显示。

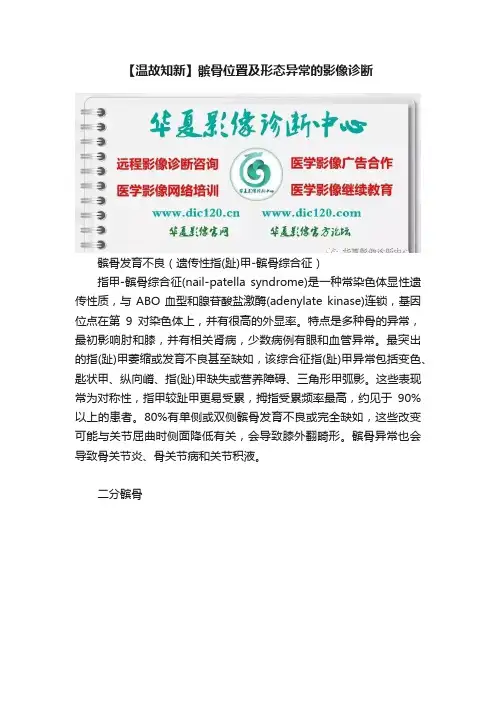

【温故知新】髌骨位置及形态异常的影像诊断髌骨发育不良（遗传性指(趾)甲-髌骨综合征）指甲-髌骨综合征(nail-patella syndrome)是一种常染色体显性遗传性质，与ABO血型和腺苷酸盐激酶(adenylate kinase)连锁，基因位点在第9对染色体上，并有很高的外显率。

特点是多种骨的异常，最初影响肘和膝，并有相关肾病，少数病例有眼和血管异常。

最突出的指(趾)甲萎缩或发育不良甚至缺如，该综合征指(趾)甲异常包括变色、匙状甲、纵向嵴、指(趾)甲缺失或营养障碍、三角形甲弧影。

这些表现常为对称性，指甲较趾甲更易受累，拇指受累频率最高，约见于90%以上的患者。

80%有单侧或双侧髌骨发育不良或完全缺如，这些改变可能与关节屈曲时侧面降低有关，会导致膝外翻畸形。

髌骨异常也会导致骨关节炎、骨关节病和关节积液。

二分髌骨二分髌骨（Bipartitepatella）又称为髌骨双分裂，是青少年阶段髌骨发育异常出现1个或多个副骨化中心，最常见于髌骨外侧髌上1/4 、外1/4 ，且常呈双侧对称发生，而发生在中部的、分左右或上下贯通的少见，个别在骨发育成熟后仍不与主骨融合。

髌骨背侧缺损（DDP）背侧缺损是与正常骨化有关的变异。

它一般偶在的影像学检查中发现，但偶尔可能有膝关节疼痛的症状。

髌骨的背侧缺损存在于0.3至1％的人群中。

在平片上，背侧髌骨缺损是由位于髌骨背侧表面的超外侧面的硬化区域包围的圆形的、射线可透的病变。

MR显示在具有完整覆盖软骨的髌骨的深皮质表面中的半球形缺陷，其变厚以填充缺损。

它显示T1上的低信号和T2图像上的高信号。

缺损位置、射线照相外观和临床过程有独特的特点，可以与髌骨的其他损伤区分开。

高位髌骨a图正常位置髌骨，髌韧带长度（PT）/髌骨长度（PL）正常比值为1.0-1.2（国内文献一般小于0.8提示低位髌骨，大于1.2提示高位髌骨）；b图PT/PL比值为1.8；c图示髌骨脱位状态，局部骨髓水肿。

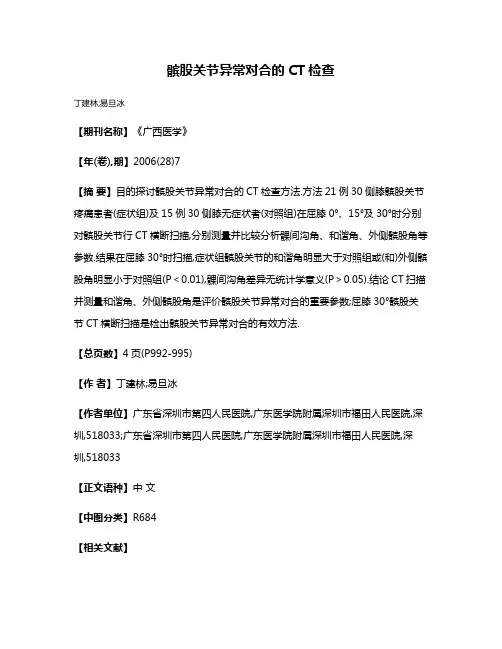

髌股关节异常对合的CT检查丁建林;易旦冰【期刊名称】《广西医学》【年(卷),期】2006(28)7【摘要】目的探讨髌股关节异常对合的CT检查方法.方法21例30侧膝髌股关节疼痛患者(症状组)及15例30侧膝无症状者(对照组)在屈膝0°、15°及30°时分别对髌股关节行CT横断扫描,分别测量并比较分析髁间沟角、和谐角、外侧髌股角等参数.结果在屈膝30°时扫描,症状组髌股关节的和谐角明显大于对照组或(和)外侧髌股角明显小于对照组(P＜0.01),髁间沟角差异无统计学意义(P＞0.05).结论CT扫描并测量和谐角、外侧髌股角是评价髌股关节异常对合的重要参数;屈膝30°髌股关节CT横断扫描是检出髌股关节异常对合的有效方法.【总页数】4页(P992-995)【作者】丁建林;易旦冰【作者单位】广东省深圳市第四人民医院,广东医学院附属深圳市福田人民医院,深圳,518033;广东省深圳市第四人民医院,广东医学院附属深圳市福田人民医院,深圳,518033【正文语种】中文【中图分类】R684【相关文献】1.动态影像观察对髌股关节对合异常的应用价值 [J], 朱瑾;李石玲;赵建;郭智萍;卢军丽;马晓晖2.关节镜下髌周支持带平衡术治疗髌股关节对合异常的临床研究 [J], 侯煜;玉树敬;冯和林;郝艳坤;冯建刚3.关节镜下低温等离子汽化技术治疗髌股关节异常对合临床观察 [J], 毛瑞君;丛永健;窦建;关家文;孙海涛;贾逢爽;李纯明4.关节镜诊治髌股关节异常对合27例观察 [J], 史晨辉;王永明;董金波;孙吉华;朱卫国;孙建华;何斌;王维山5.髌股关节异常对合的关节镜诊治 [J], 史晨辉;王永明;董金波;孙吉华;朱卫国;孙建华;何斌;王维山因版权原因，仅展示原文概要，查看原文内容请购买。
