建筑门窗性能等级表+建筑幕墙性能等级表

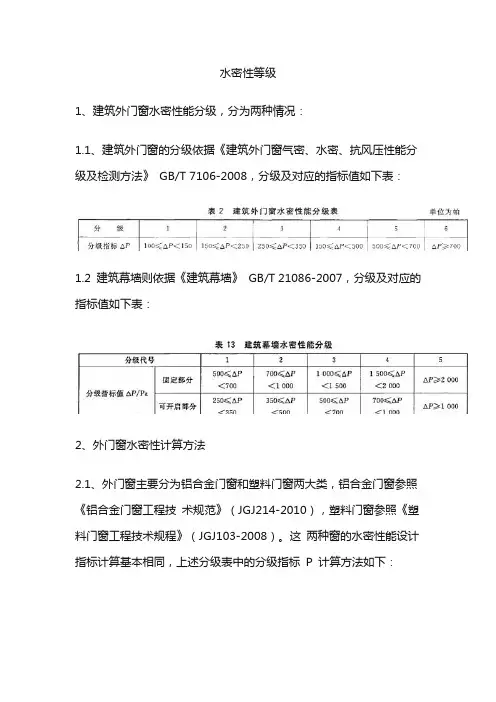

水密性等级
1、建筑外门窗水密性能分级，分为两种情况：
1.1、建筑外门窗的分级依据《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008，分级及对应的指标值如下表：
1.2 建筑幕墙则依据《建筑幕墙》GB/T 21086-2007，分级及对应的指标值如下表：
2、外门窗水密性计算方法
2.1、外门窗主要分为铝合金门窗和塑料门窗两大类，铝合金门窗参照《铝合金门窗工程技术规范》（JGJ214-2010），塑料门窗参照《塑料门窗工程技术规程》（JGJ103-2008）。

这两种窗的水密性能设计指标计算基本相同，上述分级表中的分级指标P 计算方法如下：
2.2、举例说明，如上海某50 米高建筑，计算如下：
由上述计算公式可知，在《建筑结构荷载规范》（GB50009-2012）附表E.5 中查表得到某地区基本风压W0,如查表得到上海基本风压：550N/㎡(Pa)
同样，在《建筑结构荷载规范》GB50009-2012 附表8.2.1 中查得该地区的风压高度变化系数µz，得到50 米高的风压高度变化系数为：1.10
套入公式计算：P=0.5x550x1.1=302.5，回去查第一点列举的分级表，应该落入3 级的区间。

四、玻璃幕墙水密性计算方法玻璃幕墙水密性的计算方法参照《建筑幕墙》GB/T21086-2007，具体如下，计算过程类似外门窗，通过查表得出各项值然后套入公式计算，结果对照分级表：。

建筑幕墙的‎物理性能(四性)幕墙的物理‎性能等级是‎依据最新《建筑幕墙》GB/T2108‎6-2007按‎照建筑物所‎在的地区的‎地理、气候条件、建筑物高度‎、体型和环境‎以及建筑物‎的重要性等‎选定的，性能测试样‎板：按照中国G ‎B/T 21086‎-2007、GB/T1522‎6、GB/T1522‎7、GB/T1522‎8、 GB/T1825‎0及国际A ‎S TME2‎83、ASTME ‎331、AAMA5‎01.1、ASTME ‎330测试‎方法标准执‎行。

1.风压变形性‎能本工程幕墙‎的风压变形‎性能等级3‎级按GB/T2108‎6-2007的‎规定，风压变形性‎能分9级，如下表：建筑幕墙抗‎风压性能分‎级表中P3为‎风荷载标准‎值，其含义是在‎P 3作用下‎，幕墙主要受‎力杆件(铝型材)的相对挠度‎值不应大于‎L /180（L —杆件长度）及20mm ‎中的小值。

在幕墙主要‎受力杆件的‎设计计算中‎，还需考虑与‎风压标准值‎对应的设计‎值，并考虑与地‎震（温度）等作用的组‎合，在这些组合‎作用下，幕墙主要受‎力杆件的最‎大应力不得‎大于材料的‎设计强度值‎。

所以，确定幕墙风‎压变形指标‎的关键数值‎是风荷载标‎准值。

其计算如下‎：本项目转角‎墙面的最大‎风荷载标准‎值为2.33KN/㎡,该值对应的‎风压变形性‎能等级，我司所设计‎的幕墙均完‎全能满足。

2、雨水渗漏性‎能本工程幕墙‎的雨水渗漏‎性能等级为‎3级根据GB/T2108‎6-2007的‎规定，雨水渗漏性‎能按下表分‎5级。

建筑幕墙水‎密性能分级‎在《建筑幕墙》GB –T2108‎6-2007中‎5.1.2.1条规定玻‎璃幕墙的水‎密性设计值‎P =1000μ‎z μcW0‎。

本工程所在‎的城市的基‎本风压为0‎.55 kN/㎡，风压高度变‎化系数为1‎.67，风力系数可‎取1.2，最后得P=1100P ‎a 。

3、空气渗透性‎能本工程幕墙‎的空气渗透‎性能等级为‎3级在标准状态‎下，压力差为1‎0Pa 的空‎气渗透量q ‎为分级依据‎，其分级指标‎应符合下表‎规定。

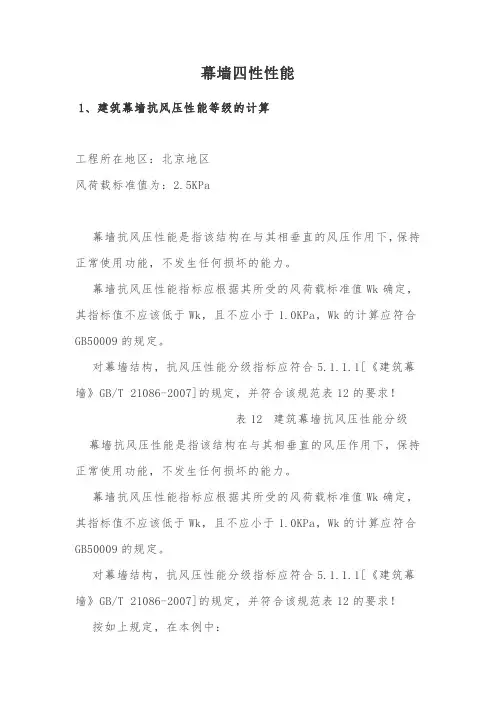

幕墙四性性能1、建筑幕墙抗风压性能等级的计算工程所在地区：北京地区风荷载标准值为：2.5KPa幕墙抗风压性能是指该结构在与其相垂直的风压作用下，保持正常使用功能，不发生任何损坏的能力。

幕墙抗风压性能指标应根据其所受的风荷载标准值Wk确定，其指标值不应该低于Wk，且不应小于1.0KPa，Wk的计算应符合GB50009的规定。

对幕墙结构，抗风压性能分级指标应符合5.1.1.1[《建筑幕墙》GB/T21086-2007]的规定，并符合该规范表12的要求！表12建筑幕墙抗风压性能分级幕墙抗风压性能是指该结构在与其相垂直的风压作用下，保持正常使用功能，不发生任何损坏的能力。

幕墙抗风压性能指标应根据其所受的风荷载标准值Wk确定，其指标值不应该低于Wk，且不应小于1.0KPa，Wk的计算应符合GB50009的规定。

对幕墙结构，抗风压性能分级指标应符合5.1.1.1[《建筑幕墙》GB/T21086-2007]的规定，并符合该规范表12的要求！按如上规定，在本例中：3.0KPa>wk= 2.5KPa≥2.5KPa所以抗风压性能为：4级关于幕墙抗风压《建筑幕墙》GB/T21086-2007规定如下：5.1.1抗风压性能5.1.1.1幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值Wk确定，其指标值不应低于Wk ，且不应小于1.0kPa。

Wk的计算应符合GB50009的规定。

5.1.1.2在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应大于表11的要求。

表11幕墙的支承结构、板面的相对挠度和绝对挠度要求支承结构类型相对挠度（L跨度）绝对挠度（mm）构件式玻璃幕墙单元式幕墙铝合金型材L/18020(30)a 钢型材L/25020(30)a 玻璃板面短边距/60—石材幕墙金属板幕墙人造板材幕墙铝合金型材L/180—钢型材L/250—点支承玻璃幕墙钢结构L/250—索杆结构L/200—玻璃板面长边孔距/60—全玻璃幕墙玻璃肋L/200—玻璃板面跨距/60—a括号内数字适用于跨距超过4500mm的建筑幕墙产品。

幕墙物理性能介绍幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行产品《建筑幕墙》JG3035的规定。

（1）风压变形性能按JG3035的规定，风压变形性能分5级，如下表：表中P3为风荷载标准值，其含义是在P3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L—杆件长度），其绝对挠度值应在20mm以下。

在幕墙主要受力杆件的设计计算中，还需考虑在风压作用下，计算其设计值，并考虑与地震（温度）等作用的组合。

在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。

所以，确定幕墙风压变形指标的关键数值是风荷载标准值。

根据《建筑荷载规范》GB50009-2001中关于建筑外围护结构风荷载值计算的规定。

另外，根据抗震防灾国家重点试验室提供的试验数据的初步结果，大部分区域的50年重现期，10分钟时距的平均风压都低于1.1KPa，局部区域（如屋檐、挑棚边缘处）的50年重现期、10分钟时距的平均风压可能达到1.6KPa。

相比较，风荷载标准值取最安全的，该值对应于风压变形性能级，已能满足本建筑风压变形的要求。

如果要求风压变形性能达到Ⅱ级，则风荷载标准值至少取4KPa。

按此值计算则需增大主要受力杆件的截面尺寸和玻璃的厚度，导致成本增加，仍无必要。

（2）雨水渗漏性能根据JG3035规定，雨水渗漏性能按下表分级。

在《玻璃幕墙工程技术规范》JGJ102-96中4.2.5条规定玻璃幕墙在风荷载标准值除以2.25的风荷载作用下不应发生雨水渗漏。

在任何情况下，玻璃幕墙开启部分的雨水渗漏压力应大于250Pa。

本工程风荷载标准值为1.677KPa，除以2.25后为740Pa，由于需按发生渗漏现象的前级压力差值P作为分级依据，所以本工程雨水渗漏性能等级取为Ⅲ级，按此性能等级设计已能满足使用功能要求。

（3）空气渗透性能：在标准状态下，压力差为10Pa的空气渗透量q为分级依据，其分级指标应符合下表规定。

门窗抗风压等级分级是一个重要的指标，它反映了门窗抵抗风压的能力。

在建筑领域，根据国家标准，门窗抗风压等级分为9个等级，每个等级都有相应的压力要求。

一级抗风压等级的门窗可以承受1.0kPa以上的压力，这大约相当于100公斤的重量。

这种等级的门窗通常用于普通住宅和办公楼等建筑。

二级抗风压等级的门窗可以承受1.5kPa以上的压力，这大约相当于150公斤的重量。

这种等级的门窗通常用于高层住宅和大型办公楼等建筑。

三级抗风压等级的门窗可以承受2.0kPa以上的压力，这大约相当于200公斤的重量。

这种等级的门窗通常用于超高层建筑和大跨度结构等建筑。

需要注意的是，门窗抗风压等级并不是越高越好，而是要根据具体的使用环境和需求来选择合适的等级。

如果门窗的抗风压等级过低，可能会导致门窗损坏、漏风等问题；而如果门窗的抗风压等级过高，可能会导致不必要的浪费和成本增加。

总之，门窗的抗风压性能还与材料、工艺、设计等多种因素有关。

因此，在选择门窗时，除了关注抗风压等级外，还需要综合考虑其他因素，如价格、美观、保温性能等。

《建筑外门窗气密水密抗风压性能分级及检测方法》建筑外门窗的气密、水密和抗风压性能是建筑物保持室内温度稳定、节能减排并保证室内舒适度的重要因素。

为了保证门窗的性能，国家标准GB/T7106-2024《建筑工程门、窗、幕墙气密性能检测方法》和GB/T7107-2024《建筑工程门、窗、幕墙水密性能检测方法》规定了门窗的气密和水密性能的检测方法。

首先，对于门窗的气密性能分级及检测方法，根据不同的气密性能等级，可分为A1、A2、B1、B2和C级。

其中，A1级是最高级别，C级是最低级别。

气密性能的检测方法是通过静压差法进行测试。

测试过程中，首先在门窗内外两侧施加相同的静压差，然后通过测定两侧气密性能的差异来评估门窗的气密性能。

根据持续时间和测定压差的变化来确定门窗的气密性能等级。

其次，对于门窗的水密性能分级及检测方法，根据不同的水密性能等级，可分为E、A3、A2、A1和C级。

其中，E级是最高级别，C级是最低级别。

水密性能的检测方法是通过水喷淋法进行测试。

测试过程中，首先在门窗外侧注水，然后观察门窗内侧是否渗水来评估门窗的水密性能。

根据持续时间和渗水量的变化来确定门窗的水密性能等级。

最后，对于门窗的抗风压性能分级及检测方法，根据不同的抗风压性能等级，可分为P1、P2、P3、P4和P5级。

其中，P1级是最高级别，P5级是最低级别。

抗风压性能的检测方法是通过风洞实验进行测试。

测试过程中，将门窗样品固定在风洞中，施加不同风速的风力，然后观察门窗是否变形、漏风等来评估门窗的抗风压性能。

根据变形程度和漏风量的变化来确定门窗的抗风压性能等级。

总之，建筑外门窗的气密、水密和抗风压性能对于保证建筑物的节能性和舒适度非常重要。

通过严格按照国家标准进行检测，可以评估门窗的性能等级，从而确保门窗的质量，提高建筑物的能效和舒适性。

致：华联房地产公司壹号公馆建设单位工作联系涵建筑幕墙抗风压性能等级确定1、工程条件1) 工程所在省市：湖南2) 工程所在城市：长沙3）风压高度变化系数μz:A类地区：μZ=1.379 * (z / 10) ^ 0.24,z为安装高度； B类地区：μZ=(z / 10) ^ 0.32,z为安装高度；C类地区：μZ=0.616 * (z / 10) ^ 0.44,z为安装高度；D类地区：μZ=0.318 * (z / 10) ^ 0.6,z为安装高度；4) 地面粗糙度类别：C类（有密集建筑群的城市市区取值）2、风荷载标准值计算1）基本风压W0=0.35KN/m^2(按《建筑结构荷载规范》GB 50009-2001规定,采用50年一遇的风压，但不得小于0.3KN/m^2)。

2）阵风系数βgz= 1.6，离地面高度按100m记（按《建筑结构荷载规范》GB 50009-2001表7.5.1规定）。

3）局部风压体型系数μs l=0.8，（按《建筑结构荷载规范》GB 50009-2001第7.3.3条及表7.3.1规定）。

4）风荷载标准值Wk = βgz*μsl*μZ*w0=1.6*0.8*1.7*0.35=0.763、抗风压性能等级门窗的综合抗风压能力为:Qmax=11.06N/mm^2(按《建筑门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008)建筑门窗抗风压性能分级表根据《建筑门窗》GB/T21086-2008表12，P3=1，次建筑门窗抗风压性能分级为1级即可满足规范要求。

本设计检测门窗抗风压性能等级有原来的4级改为2级，符合规范及标准要求。

建设单位签章：设计单位签章：2011年月日 2011年月日。

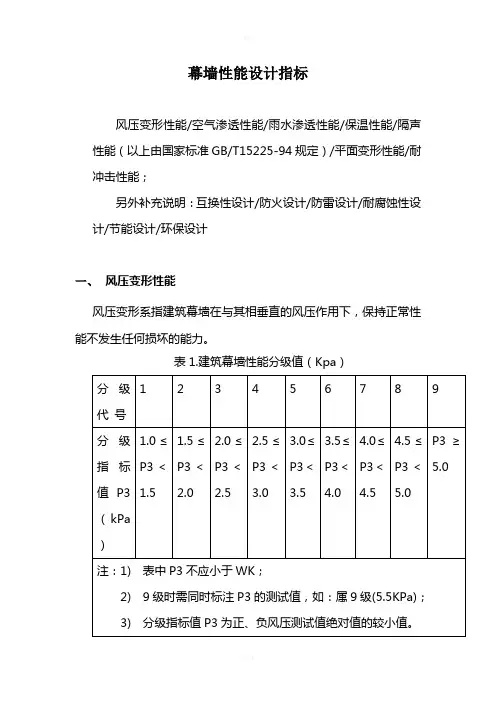

幕墙性能设计指标风压变形性能/空气渗透性能/雨水渗透性能/保温性能/隔声性能（以上由国家标准GB/T15225-94规定）/平面变形性能/耐冲击性能；另外补充说明：互换性设计/防火设计/防雷设计/耐腐蚀性设计/节能设计/环保设计一、风压变形性能风压变形系指建筑幕墙在与其相垂直的风压作用下，保持正常性能不发生任何损坏的能力。

表1.建筑幕墙性能分级值（Kpa）本工程严格按照《玻璃幕墙工程技术规范》及《建筑结构荷载规范》对风荷载标准值进行了计算，依据风荷载标准值确定本工程的幕墙性能等级，基本风压：W0=0.55KN/m2（50年一遇），地区粗糙度为：C类。

主楼标高168米处最大风载荷标准值WK＝3.6KN/m2，按其计算值将幕墙性能分级应在6级。

W k＝βgZ·μs1·μz·W o＝1.521×2×2.132×.55＝3.567KN／m2风洞试验结论负风压为0.9 +2.7=3.6 KN／m2取最不利风压3.6 KN／m2同时，在具体计算时，我们对所有玻璃铝板幕墙使用的铝合金龙骨，均使其满足相对挠度1/180，对钢龙骨，使其满足相对挠度1/250，并对所有幕墙中的其它受力构件进行了详细分析和计算，以保证本工程幕墙在阵风袭击下不受损坏，保证安全。

二、雨水渗漏性能（水密性）雨水渗漏性能系指在风雨同时作用下，幕墙透过雨水的能力。

幕墙水密性能指标应按如下方法确定：GB50178中ⅢA和ⅣA地区，即热带风暴和台风多发地区按下式计算，且固定部分不宜小于1000Pa，可开启部分与固定部分同级。

P=1000μZμC w0式中：P——水密性能指标；μZ——风压高度变化系数，应按GB50009的有关规定采用；μC——风力系数，可取1.2;W0——基本风压（kN/m2），应按应按GB50009的有关规定采用。

其它地区可按a）条计算值的75%进行设计，且固定部分取值不宜低于700Pa，可开启部分与固定部分同级。

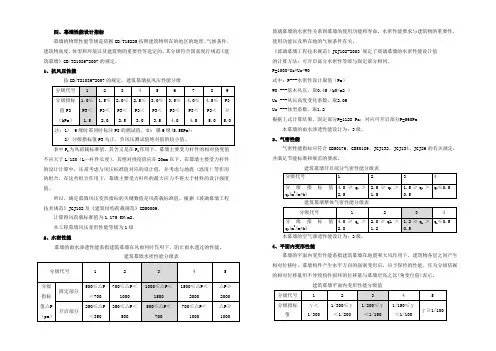

四、幕墙性能设计指标幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行规范《建筑幕墙》GB/T21086-2007的规定。

1、抗风压性能按GB/T21086-2007的规定，建筑幕墙抗风压性能分级表中P 3为风荷载标准值，其含义是在P 3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L —杆件长度），其绝对挠度值应在20mm 以下。

在幕墙主要受力杆件的设计计算中，还需考虑与风压标准值对应的设计值，并考虑与地震（温度）等作用的组合，在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。

所以，确定幕墙风压变形指标的关键数值是风荷载标准值。

根据《玻璃幕墙工程技术规范》JGJ102及《建筑结构荷载规范》GB50009。

计算得风荷载标准值为1.175 KN/m2。

本工程幕墙风压变形性能等级为1级 2、水密性能幕墙的雨水渗透性能系指建筑幕墙在风雨同时作用下，阻止雨水透过的性能。

建筑幕墙水密性能分级表玻璃幕墙的水密性关系到幕墙的使用功能和寿命。

水密性能要求与建筑物的重要性、使用功能以及所在地的气候条件有关。

《玻璃幕墙工程技术规范》JGJ102-2003 规定了玻璃幕墙的水密性能设计值 的计算方法：可开启部分水密性等级与固定部分相同。

P=1000*Uz*Us*W0式中：P---水密性设计取值（Pa ） W0 ---基本风压，取0.45（kN/m2 ） Uz ---风压高度变化系数，取2.09 Us ---体型系数，取1.2根据上式计算结果，固定部分P=1128 Pa ；对应可开启部分P=560Pa本幕墙的雨水渗透性能设计为：3级。

3、气密性能气密性能指标应符合GB50176、GB50189、JGJ132、JGJ134、JGJ26的有关规定，并满足节能标准和规范的要求。

建筑幕墙开启部分气密性能分级表建筑幕墙整体气密性能分级表本幕墙的空气渗透性能设计为：3级。

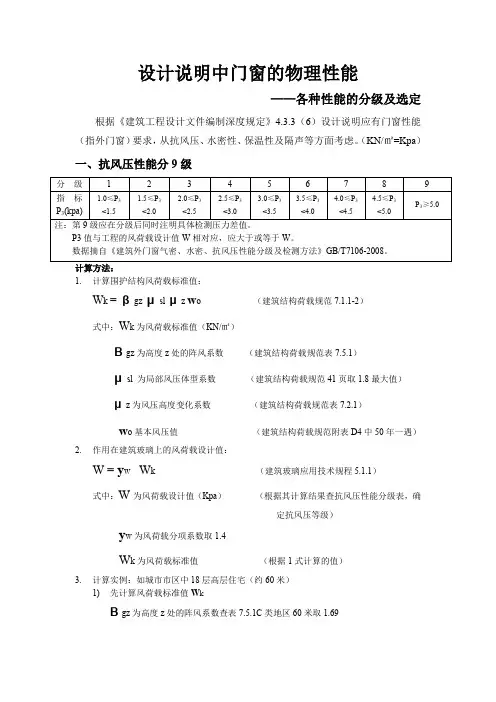

设计说明中门窗的物理性能——各种性能的分级及选定根据《建筑工程设计文件编制深度规定》4.3.3（6）设计说明应有门窗性能（指外门窗）要求，从抗风压、水密性、保温性及隔声等方面考虑。

（KN/㎡=Kpa）一、抗风压性能分9级1.计算围护结构风荷载标准值：W k = βgz μsl μz w o （建筑结构荷载规范7.1.1-2）式中：W k为风荷载标准值（KN/㎡）Βgz为高度z处的阵风系数（建筑结构荷载规范表7.5.1）μsl 为局部风压体型系数（建筑结构荷载规范41页取1.8最大值）μz为风压高度变化系数（建筑结构荷载规范表7.2.1）w o基本风压值（建筑结构荷载规范附表D4中50年一遇）2.作用在建筑玻璃上的风荷载设计值：W = y w W k （建筑玻璃应用技术规程5.1.1）式中：W为风荷载设计值（Kpa）（根据其计算结果查抗风压性能分级表，确定抗风压等级）y w为风荷载分项系数取1.4W k为风荷载标准值（根据1式计算的值）3.计算实例：如城市市区中18层高层住宅（约60米）1)先计算风荷载标准值W kΒgz为高度z处的阵风系数查表7.5.1C类地区60米取1.69μsl 为局部风压体型系数取1.8μz为风压高度变化系数查表7.2.1C类地区60米取1.35w o基本风压值查附表D-4（郑州地区）50年一遇0.45KN/m3W k=βgz μsl μz w o=1.69×1.8×1.35×0.45=1.8482)再算风荷载设计值WW = y w W k=1.4×1.848=2.58723)查抗风压等级2.5≤P3＜3.0 故取4级附表1 郑州地区抗风压性能计算郑州市区按照C类地区计算高度高度z处阵风系数风荷载体形系数风压高度变化系数基本风压风荷载标准值风荷载设计值抗风压性能等级10 2.1000 1.8000 0.7400 0.4500 1.2587 1.7622 2.0000 20 1.9200 1.8000 0.8400 0.4500 1.3064 1.8289 2.0000 30 1.8300 1.8000 1.0000 0.4500 1.4823 2.0752 3.0000 40 1.7700 1.8000 1.1300 0.4500 1.6201 2.2681 3.0000 50 1.7300 1.8000 1.2500 0.4500 1.7516 2.4523 3.0000 60 1.6900 1.8000 1.3500 0.4500 1.8480 2.5872 4.0000 70 1.6600 1.8000 1.4500 0.4500 1.9497 2.7295 4.0000 80 1.6400 1.8000 1.5400 0.4500 2.0457 2.8640 4.0000 90 1.6200 1.8000 1.6200 0.4500 2.1258 2.9761 4.0000 100 1.6000 1.8000 1.7000 0.4500 2.2032 3.0845 5.0000 附表2 郑州地区抗风压性能计算郑州郊区按照B类地区计算高度高度z处阵风系数风荷载体形系数风压高度变化系数基本风压风荷载标准值风荷载设计值抗风压性能等级10 1.7800 1.8000 1.0000 0.4500 1.4418 2.0185 3.0000 20 1.6900 1.8000 1.2500 0.4500 1.7111 2.3956 3.0000 30 1.6400 1.8000 1.4200 0.4500 1.8863 2.6409 4.0000 40 1.6000 1.8000 1.5600 0.4500 2.0218 2.8305 4.0000 50 1.5800 1.8000 1.6700 0.4500 2.1373 2.9922 4.0000 60 1.5600 1.8000 1.7700 0.4500 2.2366 3.1312 5.0000 70 1.5400 1.8000 1.8600 0.4500 2.3202 3.2482 5.0000 80 1.5300 1.8000 1.9500 0.4500 2.4166 3.3833 5.0000 90 1.5200 1.8000 2.0200 0.4500 2.4870 3.4818 5.0000 100 1.5100 1.8000 2.0900 0.4500 2.5563 3.5788 6.0000二、水密性能分为6级三、气密性能分为8级（GB/T 7106-2008）根据《河南省居住建筑节能设计标准》4.2.7条规定，参照GB/T 7107 规定1~6层不应低于3级（q1≤2.5m3/（m·h）），7~30层不应低于4级（q1≤1.5m3/（m·h））。

建筑幕墙防火性能分级一、引言1.1 建筑幕墙的应用背景随着我国城市化进程的加快，高层建筑日益增多，建筑幕墙作为现代建筑的外围护结构，因其美观、节能、便于施工等优点而被广泛应用。

建筑幕墙不仅起到装饰作用，还能有效隔离外部环境，提高建筑的舒适性和安全性。

在众多性能要求中，防火性能是建筑幕墙不可或缺的重要指标。

1.2 防火性能在建筑幕墙中的重要性建筑幕墙的防火性能直接关系到建筑物的安全。

在火灾发生时，如果幕墙的防火性能不足，火势很容易蔓延，导致严重后果。

因此，提高建筑幕墙的防火性能，对于减少火灾损失、保障人民群众生命财产安全具有重要意义。

1.3 建筑幕墙防火性能分级的目的与意义为了更好地评价建筑幕墙的防火性能，对其进行分级管理是非常必要的。

建筑幕墙防火性能分级的目的在于：明确不同防火等级的要求，为幕墙设计、施工和验收提供依据；提高幕墙产品的防火性能，保障建筑物安全；促进幕墙行业的技术进步，提高行业整体水平。

二、建筑幕墙防火性能分级标准2.1 国内外防火性能分级标准概述目前，国内外对建筑幕墙防火性能分级均有相应标准。

国外发达国家如美国、欧洲等，制定了严格的防火性能分级标准，对幕墙的防火性能要求较高。

我国也参照国际标准，结合国内实际情况，制定了相应的建筑幕墙防火性能分级标准。

2.2 我国建筑幕墙防火性能分级标准2.2.1 分级依据我国建筑幕墙防火性能分级依据主要包括：燃烧性能、烟气毒性、火焰传播速度、燃烧热值等指标。

2.2.2 分级指标根据幕墙的燃烧性能、烟气毒性等指标，将建筑幕墙分为A1、A2、B、C四个等级，其中A1级为最高等级，C级为最低等级。

2.2.3 分级结果判定通过对建筑幕墙进行试验和检测，根据分级指标，判断其防火性能等级。

在幕墙设计、施工和验收过程中，应严格按照相应的防火性能等级要求进行。

三、建筑幕墙防火性能分级方法3.1 实验方法实验方法是评价建筑幕墙防火性能的传统手段，主要包括燃烧试验、火焰传播速度试验、燃烧热值试验等。

铝合金门窗选用技术标准一、门窗相关规范设计的依据为：建筑图纸及下列现行标准或规范：《公共建筑节能设计标准》GB50189-2005《民用建筑热工设计规范》（GB50176）《玻璃幕墙热工计算规程》JGJ/T151－2008《建筑结构荷载规范》 GB50009-2001（2006版）《建筑物防雷设计规范》GB50057（2000版）《建筑抗震设计规范》 GB50011－2001（2008版）《建筑设计防火规范》 GB50016-2006《民用建筑隔声设计规范》GBJ118-88《建筑隔声评价标准》 GB/T50121-2005《建筑门窗术语》 GB5823－ 2008《铝合金门窗》 GB8478-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T7106-2008 《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008《建筑门窗空气声隔声性能分级及检测方法》 GB/T8485-2008《建筑玻璃应用技术规程》 JGJ113-2009《平板玻璃》 GB11614-2009《夹层玻璃》 GB9962-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《中空玻璃》 GB∕T11944-2002《建筑用安全玻璃防火玻璃》GB15763.1-2009《建筑用硅酮结构密封胶》GB16776-2005《铝合金建筑型材第1部分基材》 GB/T5237.1-2008《铝合金建筑型材第 4部分粉末喷涂型材》 GB5237.4-2008《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB/T5237.5-2008《铝合金建筑型材第6部分隔热型材》 GB/T5237.6-2004《建筑幕墙》 GB/T 21086-2007《建筑幕墙用铝塑复合板》GB/T17748－2008《聚氨酯建筑密封胶》 JC/T482-2003《建筑结构可靠度设计统一标准》GB 50068-2001《建筑安全玻璃管理规定》发改运行[2003]2116 号《硅酮建筑密封胶》 GB/T14683-2003《建筑结构静力计算手册》（第二版）《民用建筑设计通则》 GB50352-2005沈阳地区门窗行业规范及法规二、设计荷载风压作用 :2Wk：作用在门窗上的风荷载标准值（KN/m）Wk=β× g Z×μS浪×μZ× W0W0：沈阳地区 50年一遇十分钟平均最大风压为0.55KN/m2，根据现《建筑结构荷载规范》 GB50009附图，全国基本风压分布图中数值采用；门窗部分均按 50年一遇风压计算βg Z高度 z处的阵风系数：按 GB50009-2001（2006年版）表 7.5.1 选取μS浪风荷载体型系数：按GB50009-2001（2006年版）采用μZ风压高度变化系数：按GB50009-2001（2006年版）表7.2.1选取本项目地面粗糙度类型按 A类计算地面粗糙度可分为 A、B、C、D四类：－A类指近海海面和海岛、海岸、湖岸及沙漠地区；－B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；－C类指有密集建筑群的城市市区；－D类指有密集建筑群且房屋较高的城市市区。

外门窗相关性能指标示例F.0.1外窗、阳台门（窗）的透明部分及透明幕墙应优先选用具有门窗能效标识或符合节能认证要求的产品或构件。

F.0.2外窗安装应采取有效的防水措施，避免墙体材料及外墙保温材料受潮。

F.0.3当外窗安装采用附框时，附框应被外墙外保温材料完全覆盖，以确保附框外的传热系数不大于外窗窗框的传热系数。

F.0.4进行围护结构热工性能的权衡判断时，外门、窗的热工性能参数可参考表 F.0.4-1〜F.0.4-4取值，当采用其它品种的外窗、外门时，应按产品提供的资料选取，但必须提供经国家计量认证的质检机构提供的测定值采用。

F.0.5表F.0.4-1〜F.0.4-4取值仅供参考，工程设计实际取值数据应按经国家计量认证的质检机构提供的测定值采用O表F.0.4-1塑料节能门窗热工性能续表 F.0.4-1表F.0.4-2断桥铝合金窗热工性能表F.0.4-3钢、铝塑复合窗热工性能表F.0.4.4实木窗热工性能注：1.各表内符号和数字：1）A-空气；Ar-氧气；V-真空；Low-E-低辐射膜。

2）字母前数字为中空间层厚度, 其它数字为玻璃厚度。

2.表F.0.4-1〜表F.0.4-4中空玻璃均采用暖边隔条。

3.表F.0.4-1〜表F.0.4-4中当采用单层Low-E玻璃时，膜面宜设在外层中空玻璃的内侧（即中空玻璃的第2面）。

4.窗的遮阳系数可根据玻璃的遮阳系数和窗框及玻璃的比例计算得出。

5.表F.0.4-1表FF.0.4-4内数据是根据新疆有关门窗生产企业提供的资料及参考国内有关门窗性能配置资料得出的。

门窗的实际传热系数应按经国家计量认证的质检机构提供的测定值为准。

F.0.6塑料门窗的传热系数与窗框的空腔数(从室内至室外)有关，腔数越多性能越好。

塑料门窗框部分传热系数参见表K.0.6o表F.0.6塑料门窗框部分传热系数表注：以上数值已包括加装增强型钢的框架。

F.0.7断桥铝合金门窗的传热系数与门窗框断热的材质、宽度和厚度有关，宽度和厚度越大性能越好。

建筑幕墙结构和构造的评定等级cu级 csu 下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!而且本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!建筑幕墙结构和构造的评定等级Cu级CSU。

建筑幕墙性能指标及等级的确定周佩杰GB/T 21086-2007《建筑幕墙》产品标准已于2008年2月1日开始执行，其各项性能指标采用了阿拉伯数字进行了重新分级，“1级”性能指标为最低性能指标，与原标准相反，又增加了一些指标，性能指标体系发生了较大的变化，由于建筑幕墙的性能对建筑功能的巨大影响，这就要求建筑幕墙对建筑物环境中的每一个因素（热应力、风荷载、气候变化、地震作用等）均有相应抵抗预计环境力量的能力，采用什么样性能的建筑幕墙才能满足其功能要求，这就从客观上要求从事建筑幕墙的设计人员正确掌握和确定性能设计值。

做为由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙的建筑幕墙，做为围护结构，是可以拆换的结构，所以GB/T 21086-2007《建筑幕墙》标准中规定其建筑幕墙结构设计年限不低于25年，而幕墙预埋件属于不容易更换的部件，其设计使用年限应按与主体结构相同的50年考虑，按照在风荷载和多遇地震作用下，幕墙应能正常使用；在设防地震下，幕墙经过修理，应可以继续使用；在罕遇大地震作用下幕墙骨架不应坠落的三阶段设计要求，正确确定建筑幕墙性能设计值及分级等级，不出现性能设计值过低而导致无效设计，性能设计值过高而导致过剩设计，保证建筑幕墙做到安全适用、技术先进、经济合理。

一、抗风压性能确定幕墙抗风压性能系指幕墙可开启部分处于关闭状态时，在风压作用下，幕墙变形不超过允许值且不发生结构损坏（如裂缝、面板破损、局部屈服、、粘接失效等）及五金件松动、开启困难等功能障碍的能力。

幕墙抗风压性能指标应按如下方法确定：1、幕墙属于围护结构，抗风压性能指标应根据GB50009-001(2006年版)7.1.1-2的规定幕墙所受的风荷载标准值W k=βgzμs1μz W0确定，其指标值不应低于W k，且不应小于1.0kPa。

式中：W k---垂直作用在幕墙表面上的风荷载标准值(kN/m2)；βgz---高度Z处的阵风系数μz---风压高度变化系数μsl---局部风压体型系数W0---基本风压,2、在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应3【例】：求北京标高为64.0m处风荷载变形性能设计值【解】基本风压W0=0.45 kN/m264.0m高处阵风系数(按B类区计算)：βgz=0.89×[1+(Z/10)-0.16]=1.55164.0m高处风压高度变化系数(按B类区计算):μz=(Z/10)0.32=(64.0/10)0.32=1.811局部风压体型系数(墙角区、该处从属面积为：2.70m2)：μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.8+[0.8×1.8-1.8]×0.431}=-1.645μsl=-1.645+(-0.2)=-1.845 该处局部风压体型系数μsl=1.845风荷载标准值:W k=βgz×μz×μsl×W0 =1.551×1.811×1.845×0.450 =2.332 kN/m2经计算在3级之间，应选择4级进行设计。

建筑外门窗物理性能分级标准摘录1.玻璃幕墙物理性能分级（JG 3035—1996，GB/T15225-94）其绝对挠度值在20mm以内。

如绝对挠度超过20mm时，以20mm所对应的压力值作为分级值。

注：设计时固定部分P值根据风荷载标准值除以2.25所得数据进行确定。

可开启部分的等级和固定部分相对应。

表 1.3 空气渗透性能分级表 1.4 保温性能分级注：表中K值为幕墙中固定部分和可开启部分各占面积的加权平均值。

表 1.5 隔声性能分级注：按不同构造单元分类进行隔声测量，然后通过传声量的计算求的整体幕墙的隔声量值。

表 1.6 耐撞击性能分级注：F为撞击物体的运动量。

表 1.7 平面内变形性能注：ґ =△/h，式△为层间位移量，h为层高。

在《建筑幕墙物理性能分级》（GB/T15225—94）中，只列表1～表5，数据与JG3035—1996相同，无表6、表7。

2.玻璃幕墙光学性能（GB/T 18091—2000）表2.1 幕墙玻璃的光学性能参数2.反射比：被物体表面反射的光通量与入射的物体表面的光通量之比，符号ρ。

表2.2紫外线相对含量2.对于博物馆，光源透过幕墙玻璃后的紫外线含量应小于75μW/1m。

表2.3透视指数3.建筑外门窗物理性能分级，（铝合金门GB/T8478—2003，铝合金窗GB/T8479—2003）注：1.X·X表示用≥5.0Kpa的具体值，取代分级代号。

在各分级指标值中，门主要受力构件相对挠度：单层、夹层玻璃小于等于L/120；中空玻璃挠度小于等于L/180。

2.分级中括号内的罗马字为86标准。

2.分级中括号内的罗马字为86标准。

注：分级中括号内的罗马字为86标准。

表3.4 保温性能分级（GB/T8484—2002）注：分级指标值中括号内数字为87标准。

表3.6 采光性能分级（GB/T 11976—2002）注：Tr大于0.6时，应给出具体数值。

4. 建筑外门物理性能分级表4.2 空气透透性能分级（GB/T 13686—92）5.塑料门建筑物理性能分级（JG/T 3017—94）注：表中取值是建筑荷载规范中设计荷载的2.25倍。
