建筑外门窗的建筑物理性能分级

③快速压下手柄，施加足够的力，在表头上读出硬度值 （精确到0.5HW） ④再次测量时，两相邻压痕中心间的距离不应小于6mm ⑤三个测点的测量值的算术平均值作为该试件的韦氏硬
度值。取三个试件韦氏硬度值的平均值作为最终测量值 ，精确到0.5HW。
铝合金型材壁厚、硬度和表面膜厚样品制备要求： 1、壁厚、膜厚样品制备： 从每批取10根主型材，再从每根型材上切取1个试样， 共10个试样。 2、硬度样品制备： 从上、下框和中挺各取1根，共3根试样
塑料型材状态调节和实验环境要求： 在23±2℃环境下进行状态调节，用于检测外观、尺寸的 试样，调节时间不少于1h ，其他检测项目调节时间不少 于24h ，并在此条件下进行试验。
THE END
谢谢大家！
建筑外门窗物理性能检测-抗风压性能
③三试件综合评定： 定级检测时以三试件定级值的最小值为该组试件的定
级值，工程检测时三试件必须全部满足工程设计要求。
建筑外门窗物理性能检测-抗风压性能
建筑（铝合金、塑料）型材
标准： 《铝合金建筑型材》GB/T5237.1-2008~5237.6-2008 《铝合金门窗》 GB/T8478-2008 《门窗用未增塑聚氯乙烯（PVC-U）型材》GB/T8814-2004 《铝合金韦氏硬度试验方法》YS/T420-2000
气密性能检测步骤： 1、预备加压：施加三个脉冲，压力为500Pa，等压力差回 零后，将试件上所有可开启部分开关5次，最后关紧。 2、附加空气渗透量检测：检测前采取密封措施，充分密 封试件上的可开启部分缝隙和镶嵌缝隙。先正压后负压 顺序进行检测，记录各级测量值。
建筑外门窗物理性能检测-气密性能
3、总渗透量检测：去除试件上所加的密封措施，先正压 后负压进行检测，记录各级测量值。 4、检测值的处理：将三樘试件的±q1和±q2值分别平均 后确定单位缝长和单位面积各自所属等级。最后取两者 中的不利级别为该组试件所属等级。正、负压测值分别 定级。

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级
二、建筑外窗（含阳台门）的气密性能分级
三、建筑外窗（含阳台门）的水密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的采光性能分级
建筑幕墙物理性能分级标准表１建筑幕墙抗风压性能分级
表2 建筑幕墙水密性能分级
表3 建筑幕墙开启部分气密性能分级
表4 建筑幕墙整体气密性能分级
表5 建筑幕墙传热系数分级
表6 玻璃幕墙遮阳系数分级
表7 建筑幕墙空气隔声性能分级
表8 建筑幕墙采光性能分级
表9耐撞击性能：
(1)性能分级：
表10平面内变形性能和抗震要求。

门窗性能检测1.外窗保温性能检测▪执行标准：GB/T 8484-2002▪分级：指标值K从≥5.5开始，每降低0.5为1个级，K ≥5.5为1级，5.5＞K ≥5.0为2级，以此类推……K＜1.5时为10级▪装置和仪器：热箱、冷箱、试件框、环境空间；温度传感器、功率表、风速仪、数据记录仪。

成套设备：BHR-Ⅲ型、MW型。

▪试件安装：试件一件，尺寸和构造符合产品设计和组装要求，窗外表面距试件框冷侧、内表面距试件框热侧表面各50mm，试件与洞口周边缝隙用聚苯板条填塞密封，试件开启缝采用塑料胶带双面密封。

热箱空间内布2层空气温度测点，每层均匀布4个，冷箱内在试件安装洞口面积上均匀布9个点；热箱、冷箱、试件框布置表面温度测定点，热箱内外表面各6个，试件框热侧20个，冷侧14个，▪检测条件：热箱空气温度18-20℃，误差±0.1，自然对流，相对湿度30%左右，冷箱严寒和寒冷地区温度-（19—21）℃，误差±0.3，夏热冬暖、冬冷、温和地区-（9-11）℃，误差±0.2，平均风速3m/s。

▪结果：符合设计要求。

2.门窗三性检测▪门窗物理性能：空气渗透（气密性）、雨水渗漏（水密性）、抗风压；保温、隔声、采光。

前三者是门窗型式检验中的必检项（简称三性）。

▪执行标准：GB/T 7106-2008▪装置和仪器：压力箱、供压和压力控制系统、位移测量仪、压力测量仪、空气流量测量装置、喷淋装置。

将门窗三性检测集中在一套装置中。

▪试件安装：同一窗型、规格尺寸试件3樘，分别安装在镶嵌框上，并连接牢固、密封，安装质量要求垂直、水平，不得变形，安装完成后将开启部分开关5次，最后关紧。

门窗三性检测1----抗风压▪检测项目：变形检测----检测试件在逐步递增的风压作用下，测试杆件相对面法线挠度变化，得出检测压力差；反复加压检测----检测试件在压力差的反复作用下，是否发生损坏和功能障碍；定级检测或工程检测----检测试件在瞬时风压作用下，抵抗损坏和功能障碍的能力。

设计图纸要求一、住宅部分断桥铝合金门窗1. 本工程门窗按不同用途、部位及材料分别编号,门窗代号如下:TM-铝合金单玻单侧推拉门C-断桥铝中空玻璃窗2. 外门窗:(1) 住宅楼地上部分外门窗为断桥铝中空玻璃窗，地下室外门窗为塑钢中空玻璃窗。

门窗立面分格形式、开启方向见门窗详图。

(2) 外门窗型材表面颜色另定,玻璃的颜色及透光率另定。

单块大于1.5平米的玻璃窗、落地窗和七层及以上外窗玻璃均应采用安全玻璃。

玻璃厚度在满足节能条件下由生产厂家根据分格大小及风压确定,并应符合《建筑玻璃应用规程》(JGJ 113-2009)中抗人体冲击安全规定。

(3) 外门窗的物理性能: 建筑外门窗抗风压性能分级为5级；气密性能分级为7级；水密性能分级为3级。

(4) 地上部分门窗开启方式：a. 住宅户内部分：内平开可内倒窗。

b. 住宅公共部分：一层门厅为外悬窗，其余为内平开窗。

(5) 外门窗立樘位置:公共部分及有窗外护栏的外窗立樘居结构外墙中安装。

其余部分及无窗外护栏的外门窗立樘均与结构外墙皮齐平。

框料与墙体之间缝隙填堵和密封材料做法见相应的墙身节点。

(6) 所有开启扇均设纱扇，平开窗设隐形纱扇。

所有开启扇均带窗扇开启自锁装置。

(7) 卫生间外窗（C0611）玻璃为磨砂玻璃。

3. 内门窗:所有内门立樘均居墙中。

4. 本施工图中所标注的门窗尺寸为未包括墙体饰面厚度的洞口尺寸。

门窗定货应由专业厂家现场测量放样,并由设计单位确认分格样式,门窗樘数厂家应复核,结构尺寸与面层间微小差异,由厂家现场测量后调整底框高度。

门窗洞口尺寸及数量均需现场复核后方可加工。

6. 设计图纸未明确事项，以甲方选样封样为准。

二、配套公建部分断桥铝合金门窗1、建筑外门窗：本工程地上部分外门窗采用5+12A+5Low-E中空玻璃断桥铝合金窗，地下部分门窗除特别明确外均采用5+12A+5Low-E中空玻璃塑钢窗，门窗的物理性能要求详下表：注：A.见《全国民用建筑工程设计技术措施》、《北京市建筑设计技术细则》、《北京市建筑节能规范》。

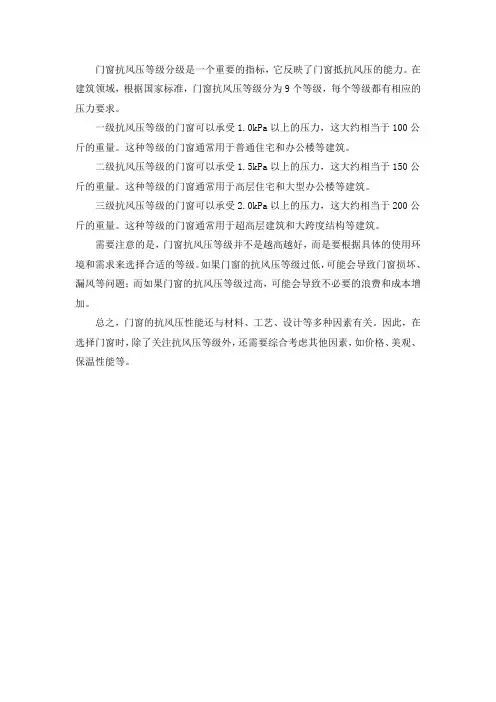

门窗抗风压等级分级是一个重要的指标，它反映了门窗抵抗风压的能力。

在建筑领域，根据国家标准，门窗抗风压等级分为9个等级，每个等级都有相应的压力要求。

一级抗风压等级的门窗可以承受1.0kPa以上的压力，这大约相当于100公斤的重量。

这种等级的门窗通常用于普通住宅和办公楼等建筑。

二级抗风压等级的门窗可以承受1.5kPa以上的压力，这大约相当于150公斤的重量。

这种等级的门窗通常用于高层住宅和大型办公楼等建筑。

三级抗风压等级的门窗可以承受2.0kPa以上的压力，这大约相当于200公斤的重量。

这种等级的门窗通常用于超高层建筑和大跨度结构等建筑。

需要注意的是，门窗抗风压等级并不是越高越好，而是要根据具体的使用环境和需求来选择合适的等级。

如果门窗的抗风压等级过低，可能会导致门窗损坏、漏风等问题；而如果门窗的抗风压等级过高，可能会导致不必要的浪费和成本增加。

总之，门窗的抗风压性能还与材料、工艺、设计等多种因素有关。

因此，在选择门窗时，除了关注抗风压等级外，还需要综合考虑其他因素，如价格、美观、保温性能等。

建筑外门窗物理性能分级标准摘录1.玻璃幕墙物理性能分级（JG 3035—1996，GB/T15225-94）表1.1风压变形性分级分级指标等级ⅠⅡⅢⅣⅤP3，KPa ≥5.05.0＞P3≥4.04.0＞P3≥3.03.0＞P3≥2.02.0＞P3≥1.0注：表中分级值表示在此风荷载标准值作用下，幕墙主要受力构件的相对挠度值不应大于L/180，其绝对挠度值在20mm以内。

如绝对挠度超过20mm时，以20mm所对应的压力值作为分级值。

表1.2 雨水渗漏性能分级分级指标部位区别等级ⅠⅡⅢⅣⅤP，Pa固定部位≥25002500＞P ≥16001600＞P≥10001000＞P≥700700＞P≥500可开启部位≥500500＞P≥350350＞P≥250250＞P≥150150＞P≥100和固定部分相对应。

表 1.3 空气渗透性能分级分级指标部位区别等级ⅠⅡⅢⅣⅤ，m3/m·h固定部位≤0.010.01＜q≤0.050.05＜q≤0.100.10＜q≤0.200.20＜q≤0.50可开启部位≤0.50.5＜q≤1.51.5＜q≤2.52.5＜q≤4.04.0＜q≤6.0表 1.4 保温性能分级分级指标ⅠⅡⅢⅣK，W/m2·h≤0.70.7＜K≤1.251.25＜K≤2.02.0＜K≤3.3注：表中K值为幕墙中固定部分和可开启部分各占面积的加权平均值。

表 1.5 隔声性能分级注：按不同构造单元分类进行隔声测量，然后通过传声量的计算求的整体幕墙的隔声量值。

表 1.6 耐撞击性能分级表 1.7 平面内变形性能在《建筑幕墙物理性能分级》（GB/T15225—94）中，只列表1～表5，数据与JG3035—1996相同，无表6、表7。

2.玻璃幕墙光学性能（GB/T 18091—2000）表2.1 幕墙玻璃的光学性能参数2.反射比：被物体表面反射的光通量与入射的物体表面的光通量之比，符号ρ。

表2.2紫外线相对含量2.对于博物馆，光源透过幕墙玻璃后的紫外线含量应小于75μW/1m。

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级
二、建筑外窗（含阳台门）的气密性能分级
三、建筑外窗（含阳台门）的水密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的采光性能分级
建筑幕墙物理性能分级标准表１建筑幕墙抗风压性能分级
表2 建筑幕墙水密性能分级
表3 建筑幕墙开启部分气密性能分级
表4 建筑幕墙整体气密性能分级
表5 建筑幕墙传热系数分级
表6 玻璃幕墙遮阳系数分级
表7 建筑幕墙空气隔声性能分级
表8 建筑幕墙采光性能分级。

建筑外门窗物理性能分级标准摘录1.玻璃幕墙物理性能分级（JG 3035—1996，GB/T15225-94）表风压变形性分级注：表中分级值表示在此风荷载标准值作用下，幕墙主要受力构件的相对挠度值不应大于L/180，其绝对挠度值在20mm以内。

如绝对挠度超过20mm时，以20mm所对应的压力值作为分级值。

表雨水渗漏性能分级注：设计时固定部分P值根据风荷载标准值除以所得数据进行确定。

可开启部分的等级和固定部分相对应。

表空气渗透性能分级，m3/m·h表保温性能分级注：表中K值为幕墙中固定部分和可开启部分各占面积的加权平均值。

表隔声性能分级注：按不同构造单元分类进行隔声测量，然后通过传声量的计算求的整体幕墙的隔声量值。

表耐撞击性能分级注：F为撞击物体的运动量。

表平面内变形性能注：ґ =△/h，式△为层间位移量，h为层高。

在《建筑幕墙物理性能分级》（GB/T15225—94）中，只列表1～表5，数据与JG3035—1996相同，无表6、表7。

2.玻璃幕墙光学性能（GB/T 18091—2000）表幕墙玻璃的光学性能参数注：1.透射比：从物体透射出的光通量与入射到物体的光通量之比，符号τ；2.反射比：被物体表面反射的光通量与入射的物体表面的光通量之比，符号ρ。

表紫外线相对含量注：1.对有紫外线要求场合，幕墙玻璃的紫外线透射比宜小于；2.对于博物馆，光源透过幕墙玻璃后的紫外线含量应小于75μW/1m。

表透视指数注：Ra光源（D65）透过玻璃后的一般显色指数。

3.建筑外门窗物理性能分级，（铝合金门GB/T8478—2003，铝合金窗GB/T8479—2003）表抗风压性能分级（GB/T7106—2002）注：·X表示用≥的具体值，取代分级代号。

在各分级指标值中，门主要受力构件相对挠度：单层、夹层玻璃小于等于L/120；中空玻璃挠度小于等于L/180。

2.分级中括号内的罗马字为86标准。

表雨水渗漏性能分级（GB/T7108—2002）注：表示用≥700Pa的具体值取代分级代号，适用于热带风暴和台风袭击地区的建筑。

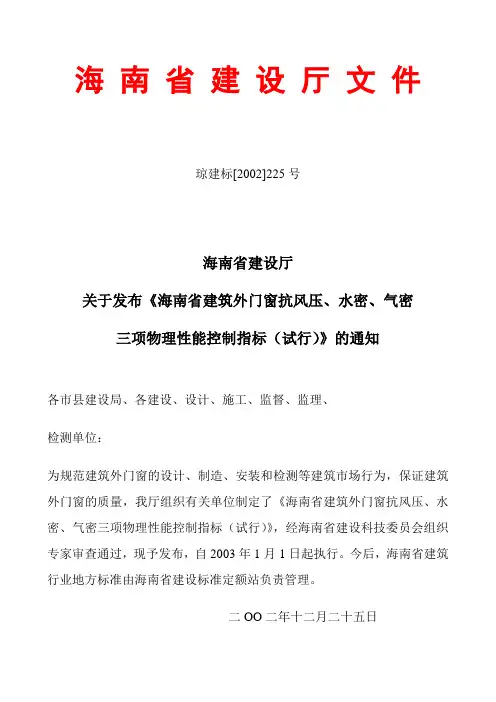

海南省建设厅文件琼建标[2002]225号海南省建设厅关于发布《海南省建筑外门窗抗风压、水密、气密三项物理性能控制指标（试行）》的通知各市县建设局、各建设、设计、施工、监督、监理、检测单位：为规范建筑外门窗的设计、制造、安装和检测等建筑市场行为，保证建筑外门窗的质量，我厅组织有关单位制定了《海南省建筑外门窗抗风压、水密、气密三项物理性能控制指标（试行）》，经海南省建设科技委员会组织专家审查通过，现予发布，自2003年1月1日起执行。

今后，海南省建筑行业地方标准由海南省建设标准定额站负责管理。

二OO二年十二月二十五日海南省建筑外门窗抗风压、水密、气密三项物理性能控制指标（试行）为了规范海南省建筑外门窗的设计、制造、安装和检测等建筑市场行为，保证建筑外门窗的质量，根据现行国家建筑外门窗标准，结合海南实际，制订本建筑外门窗抗风压、水密、气密三项物理性能控制指标。

1．适用范围1.1本指标为海南省范围内采用任何材料制作的安装高度不超过100米的工业与民用建筑外门窗抗风压、水密、气密三项物理性能低指标值。

1.2建筑高度大于100米的超高度层建筑或对外门窗有特殊要求的建筑，其外门窗物理性能指标由设计单位计算后确定，但不是低于本指标值。

2．术语定义2.1建筑外门窗系指安装在建筑外立面（含开放式阳台通向室内）起屏蔽和围护作用的门窗，包括推拉、平开、固定、上下悬、上下翻等结构型式。

2.2抗风压性能系指标闭的门窗在承受正负风压作用下保持正常功能不被破损的能力。

2.3水密性能系指关闭的门窗在风压和雨水同时作用下阴止雨水透入室内的能力。

2.4气密性能系指关闭的门窗在风压作用下抵抗空气透过的能力。

2.5相对面法线挠度亦称相对挠度，系指门窗主要受力杆件在正负风压作用下立面法线方向线位移量的最大值与该杆件两端测点间距离的比值。

2.6风压差值系指门窗试件的外表面所受到的绝对风压的差值，外表面风压大于内表面风压时，压力差取正值，反之为负值。

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级分级代号1 2 3 4 5 6 7 8 9分级指标P3(kpa)1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0 注：第9级应在分级后同时注明具体检测压力差值。

P3值与工程的风荷载标准值Wk相对应，应大于或等于Wk。

Wk采用风荷载标准值计算软件计算确定。

数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

天津市建筑节能门窗技术标准DB29-164-2010二、建筑外窗（含阳台门）的气密性能分级分级代号1 2 3 4 5 6 7 8单位缝长分级指标值q1[m3/（m·h）]4.0≥q1>3.53.5≥q1>3.03.0≥q1>2.52.5≥q1>2.02.0≥q1>1.51.5≥q1>1.01.0≥q1>0.5q2≤0.5单位面积分级指标值q2[m3/（m2·h）]12≥q2>10.510.5≥q2>9.09.0≥q2>7.57.5≥q2>6.06.0≥q2>4.54.5≥q2>3.03.0≥q2>1.5q2≤1.5注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

居住建筑七层以下不应低于3级，七层及以上不应低于4级。

公共建筑不应低于4级。

1，注：天津公共建筑节能规定采暖空间外门窗气密性不应低于6级，非采暖空间采用推拉窗时，不应低于3级。

三、建筑外窗（含阳台门）的水密性能分级分级 1 2 3 4 5 6分级指标ΔP（Pa）100≤ΔP<150150≤ΔP<250250≤ΔP<350350≤ΔP<500500≤ΔP<700ΔP≥700注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

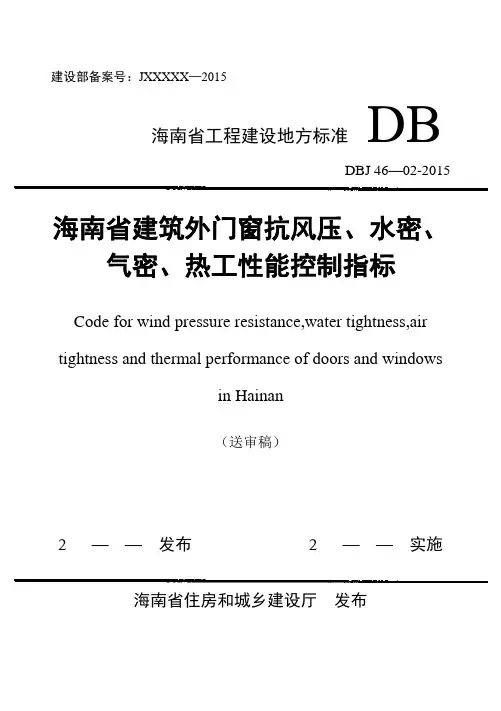

建设部备案号：JXXXXX—2015海南省工程建设地方标准DBDBJ 46—02-2015 海南省建筑外门窗抗风压、水密、气密、热工性能控制指标Code for wind pressure resistance,water tightness,air tightness and thermal performance of doors and windowsin Hainan（送审稿）2 ——发布 2 ——实施海南省住房和城乡建设厅发布海南省工程建设地方标准海南省建筑外门窗抗风压、水密、气密、热工性能控制指标Code for wind pressure resistance，water tightness，air tightness and thermal performance of doors and windowsin HainanDBJ 46—02—2015主编单位：海南省建设标准定额站批准部门：海南省住房和城乡建设厅施行日期：2 0 年月日2015 海口海南省住房和城乡建设厅文件琼住建定【】号关于印发《海南省建筑外门窗抗风压、水密、气密、热工性能控制指标》的通知各市、县、自治县、建设局、建设单位、建筑施工、监理企业：为了提高我省建筑外门窗的质量，保障建筑室内舒适安全，我厅委托省建设标准定额站组织有关人员重新修订了原DBJ 02—2006 （海南省建筑外门窗抗风压、水密、气密性能控制指标)标准，现批准为海南省工程建设地方标准,编号为DBJ 46—02—2015 ，自本文发布之日起实施.原标准DBJ 02—2006同时废止.海南省住房和城乡建设厅2015年月日前言本标准是在海南省地方标准《海南省建筑外门窗抗风压、水密、气密三项物理性能控制指标》（DBJ 02—2006）的基础上，依据最新颁布的相关国家标准和行业标准，结合我省建筑设计和建设的实际需要,并广泛征求意见以后修订的.本标准主要修订内容:1．按《建筑结构荷载规范》GB 50009—2012标准重新修订了抗风压性能控制指标。

建筑外门窗物理性能检测-抗风压性能
③三试件综合评定： 定级检测时以三试件定级值的最小值为该组试件的定 级值，工程检测时三试件必须全部满足工程设计要求。
建筑外门窗物理性能检测-抗风压性能
建筑（铝合金、塑料）型材

标准：
《铝合金建筑型材》GB/T5237.1-2008~5237.6-2008 《铝合金门窗》 GB/T8478-2008
建筑外门窗物理性能检测-抗风压性能

抗风压检测步骤：
1、试件开关5次后确定测点和安装位移计
建筑外门窗物理性能检测-抗风压性能
建筑外门窗物理性能检测-抗风压性能
2、预备加压：在进行正负变形检测前，分别提供三个500Pa 压力脉冲。 3、变形检测： ①检测压力逐级升、降。每级压力差值不超过250Pa，每 级检测压力差稳定作用时间约为10s。 ② 不同类型试件变形检测时对应的最大面法线挠度（角 位移值）符合表的要求

试件安装要求 试件安装在安装框架上，试件与框架之间的连接应牢固并密封。安装 好的试件要求垂直、下框要求水平、下部安装框不能高于试件排水孔 ,不应因安装而出现变形。试件安装完毕后应将试件可开启部分开关5 次，最后关紧。试件安装后，表面不可沾有油污等不洁物。
பைடு நூலகம்
建筑外门窗物理性能检测

检测安全要求 抗风压性能检测或较高压力的水密性能检测时应采取适当 的安全措施
建筑（铝合金、塑料）型材

型材韦氏硬度检测
1、检测条件：合金牌号、供应状态为6063-T5和6063A-T5 应进行韦氏硬度试验，除此之处其余均不作韦氏硬度试 验。 2、检测步骤： ①采用精度为0.5HW的韦氏硬度计进行测量，每个试件 至少测量3点
建筑（铝合金、塑料）型材

海南省建筑外门窗抗风压、水密、建设部备案号：JXXXXX-2015海南省工程建设地方标准DBDBJ 46—02—2015 海南省建筑外门窗抗风压、水密、气密、热工性能控制指标Code for wind pressure resistance,water tightness,air tightness and thermal performance of doors andwindows in Hainan（送审稿）2 ——发布 2 ——实施海南省住房和城乡建设厅发布海南省工程建设地方标准海南省建筑外门窗抗风压、水密、气密、热工性能控制指标Code for wind pressure resistance,water tightness,air tightness and thermal performance of doors andwindows in HainanDBJ 46—02—2015主编单位：海南省建设标准定额站批准部门：海南省住房和城乡建设厅施行日期：2 0 年月日2015 海口海南省住房和城乡建设厅文件琼住建定【】号关于印发《海南省建筑外门窗抗风压、水密、气密、热工性能控制指标》的通知各市、县、自治县、建设局、建设单位、建筑施工、监理企业：为了提高我省建筑外门窗的质量，保障建筑室内舒适安全，我厅委托省建设标准定额站组织有关人员重新修订了原DBJ 02—2006 (海南省建筑外门窗抗风压、水密、气密性能控制指标)标准，现批准为海南省工程建设地方标准，编号为DBJ 46—02—2015 ，自本文发布之日起实施。

原标准DBJ 02—2006同时废止。

海南省住房和城乡建设厅2015年月日前言本标准是在海南省地方标准《海南省建筑外门窗抗风压、水密、气密三项物理性能控制指标》(DBJ 02—2006)的基础上，依据最新颁布的相关国家标准和行业标准，结合我省建筑设计和建设的实际需要，并广泛征求意见以后修订的。

建设部备案号：JXXXXX-2015海南省工程建设地方标准DBDBJ 46—02—2015 海南省建筑外门窗抗风压、水密、气密、热工性能控制指标Code for wind pressure resistance,water tightness,air tightness and thermal performance of doors and windowsin Hainan（送审稿）2 ——发布 2 ——实施海南省住房和城乡建设厅发布海南省工程建设地方标准海南省建筑外门窗抗风压、水密、气密、热工性能控制指标Code for wind pressure resistance,water tightness,air tightness and thermal performance of doors and windowsin HainanDBJ 46—02—2015主编单位：海南省建设标准定额站批准部门：海南省住房和城乡建设厅施行日期：2 0 年月日2015 海口海南省住房和城乡建设厅文件琼住建定【】号关于印发《海南省建筑外门窗抗风压、水密、气密、热工性能控制指标》的通知各市、县、自治县、建设局、建设单位、建筑施工、监理企业：为了提高我省建筑外门窗的质量，保障建筑室内舒适安全，我厅委托省建设标准定额站组织有关人员重新修订了原DBJ 02—2006 (海南省建筑外门窗抗风压、水密、气密性能控制指标)标准，现批准为海南省工程建设地方标准，编号为DBJ 46—02—2015 ，自本文发布之日起实施。

原标准DBJ 02—2006同时废止。

海南省住房和城乡建设厅2015年月日前言本标准是在海南省地方标准《海南省建筑外门窗抗风压、水密、气密三项物理性能控制指标》(DBJ 02—2006)的基础上，依据最新颁布的相关国家标准和行业标准，结合我省建筑设计和建设的实际需要，并广泛征求意见以后修订的。

本标准主要修订内容：1．按《建筑结构荷载规范》GB 50009—2012标准重新修订了抗风压性能控制指标。

门窗物理性能检测
33
三、门窗三性
3术语和定义-10 3.3.7 单位面积空气渗透量 在标准状态下，单位时间通过外 门窗试件单位面积的空气量。
门窗物理性能检测
34
三、门窗三性
3术语和定义-11 3. 4. 1 严重渗漏 雨水从试件室外侧持续或反复渗 人外门窗试件室内侧，发生喷溅或流 出试件界面的现象。
为什么要图纸？ a.标准里规定的； b.为了明确被检测样品的结构构造，锁定这一特定的门窗。 要什么图纸？ a.立面图 b.剖面图（横剖面图、纵剖面图） c.节点图 d.型材和密封胶条的截面图 e.排水构造及排水孔位置图
门窗物理性能检测
12
一、基础知识 6.五金件：
推拉门窗：滑轮、半圆锁、防脱落块、挡风块、限 位块、玻璃垫块 平开窗：执手（传动机构用执手）、旋压执手、传 动锁闭器、滑撑、铰链、撑挡、玻璃垫块 内平开下悬窗：内平开下悬五金系统
24
三、门窗三性
3术语和定义-1 3. 1 外门窗 建筑外门及外窗的统称。
门窗物理性能检测
25
三、门窗三性
3术语和定义-2
3. 2
压力差
外门窗室内、外表面所受到的空气绝 对压力差值。当室外表面所受的压力高 于室内表面所受的压力时，压力差为正 值;反之为负值。
门窗物理性能检测
26
三、门窗三性
3术语和定义-3 3. 3 3. 4 气密性能 水密性能 外门窗在正常关闭状态时，阻止空气渗透的能力。 外门窗正常关闭状态时，在风雨同时作用下，阻止雨水渗漏 的能力。 3. 5 抗风压性能 外门窗正常关闭状态时，在风压作用下，不发生损坏(如:开 裂、面板破损、局部屈服、粘结失效等)和五金件松动、开启 困难等功能障碍的能力。

1总则1.O.1为保证建筑节能门窗(以下简称门窗)工程质量，做到技术先进、安全可靠、经济合理，制定本标准。

1.0.2本标准适用于天津市新建、改建和扩建民用建筑的节能门窗。

1.0.3本标准中门窗系指：居住和公共建筑的外门(含非封闭阳台门)、外窗(含天窗)。

1.0.4门窗的设计、制作、安装、验收除应符合本标准外，尚应符合国家、行业及本市相关现行标准的要求。

2术语2.O.1外门窗external door and window有一个面接触室外空气的门窗。

2.0.2洞口structural opening墙或屋顶等部位为安设门窗所预留的孔洞。

2.0.3附框auxiliary frame安装门窗前在墙体洞口预先安装的过渡性结构件，门窗通过其与墙体安装连接。

2.0.4平衡孔air equilizer opening在型材排水腔上设置的用于平衡型材腔室内外压力的通气孔。

2.0.5安全玻璃safe glass为保证使用安全、尽可能防止和减少因为玻璃破裂或坠落时对人身造成伤害而专门生产的玻璃制品，如钢化玻璃、夹层玻璃等。

2.0.6相容性compatibility密封材料之间或密封材料与其它材料接触时，相互不产生有害的物理或化学反应的性能。

2.0.7定位垫块location blocks位于玻璃边缘与镶嵌槽之间，防止玻璃与镶嵌槽产生相对运动的弹性材料块。

2.0.8承重垫块setting blocks位于玻璃边缘与镶嵌槽之间，起支承作用并使玻璃位于镶嵌槽内正中的弹性材料块。

2.0.9门窗传热系数(K)door and window thermal transmittance表征门窗保温性能的指标。

表示在稳定传热条件下，外门窗两侧空气温度差为1K(℃)时，单位时间内通过单位面积门窗的传热量。

2.0.10遮阳系数(SC)shading coefficient在给定条件下，玻璃、门窗的太阳光总透射比，与相同条件下相同面积的标准玻璃(3mm厚透明玻璃)的太阳光总透射比的比值。

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级
二、建筑外窗（含阳台门）的气密性能分级
三、建筑外窗（含阳台门）的水密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的采光性能分级
建筑幕墙物理性能分级标准表１建筑幕墙抗风压性能分级
表2 建筑幕墙水密性能分级
表3 建筑幕墙开启部份气密性能分级
表4 建筑幕墙整体气密性能分级
表5 建筑幕墙传热系数分级
表6 玻璃幕墙遮阳系数分级
表7 建筑幕墙空气隔声性能分级
表8 建筑幕墙采光性能分级。
