建筑幕墙抗风压性能分级表

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级
二、建筑外窗（含阳台门）的气密性能分级
三、建筑外窗（含阳台门）的水密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的采光性能分级
建筑幕墙物理性能分级标准表１建筑幕墙抗风压性能分级
表2 建筑幕墙水密性能分级
表3 建筑幕墙开启部分气密性能分级
表4 建筑幕墙整体气密性能分级
表5 建筑幕墙传热系数分级
表6 玻璃幕墙遮阳系数分级
表7 建筑幕墙空气隔声性能分级
表8 建筑幕墙采光性能分级
表9耐撞击性能：
(1)性能分级：
表10平面内变形性能和抗震要求。

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级分级代号1 2 3 4 5 6 7 8 9分级指标P3(kpa)1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0 注：第9级应在分级后同时注明具体检测压力差值。

P3值与工程的风荷载标准值Wk相对应，应大于或等于Wk。

Wk采用风荷载标准值计算软件计算确定。

数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

天津市建筑节能门窗技术标准DB29-164-2010二、建筑外窗（含阳台门）的气密性能分级分级代号1 2 3 4 5 6 7 8单位缝长分级指标值q1[m3/（m·h）]4.0≥q1>3.53.5≥q1>3.03.0≥q1>2.52.5≥q1>2.02.0≥q1>1.51.5≥q1>1.01.0≥q1>0.5q2≤0.5单位面积分级指标值q2[m3/（m2·h）]12≥q2>10.510.5≥q2>9.09.0≥q2>7.57.5≥q2>6.06.0≥q2>4.54.5≥q2>3.03.0≥q2>1.5q2≤1.5注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

居住建筑七层以下不应低于3级，七层及以上不应低于4级。

公共建筑不应低于4级。

1，注：天津公共建筑节能规定采暖空间外门窗气密性不应低于6级，非采暖空间采用推拉窗时，不应低于3级。

三、建筑外窗（含阳台门）的水密性能分级分级 1 2 3 4 5 6分级指标ΔP（Pa）100≤ΔP<150150≤ΔP<250250≤ΔP<350350≤ΔP<500500≤ΔP<700ΔP≥700注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

致：华联房地产公司壹号公馆建设单位工作联系涵建筑幕墙抗风压性能等级确定1、工程条件1) 工程所在省市：湖南2) 工程所在城市：长沙3）风压高度变化系数μz:A类地区：μZ=1.379 * (z / 10) ^ 0.24,z为安装高度； B类地区：μZ=(z / 10) ^ 0.32,z为安装高度；C类地区：μZ=0.616 * (z / 10) ^ 0.44,z为安装高度；D类地区：μZ=0.318 * (z / 10) ^ 0.6,z为安装高度；4) 地面粗糙度类别：C类（有密集建筑群的城市市区取值）2、风荷载标准值计算1）基本风压W0=0.35KN/m^2(按《建筑结构荷载规范》GB 50009-2001规定,采用50年一遇的风压，但不得小于0.3KN/m^2)。

2）阵风系数βgz= 1.6，离地面高度按100m记（按《建筑结构荷载规范》GB 50009-2001表7.5.1规定）。

3）局部风压体型系数μs l=0.8，（按《建筑结构荷载规范》GB 50009-2001第7.3.3条及表7.3.1规定）。

4）风荷载标准值Wk = βgz*μsl*μZ*w0=1.6*0.8*1.7*0.35=0.763、抗风压性能等级门窗的综合抗风压能力为:Qmax=11.06N/mm^2(按《建筑门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008)建筑门窗抗风压性能分级表根据《建筑门窗》GB/T21086-2008表12，P3=1，次建筑门窗抗风压性能分级为1级即可满足规范要求。

本设计检测门窗抗风压性能等级有原来的4级改为2级，符合规范及标准要求。

建设单位签章：设计单位签章：2011年月日 2011年月日。

1、气密性能检测通过试验检测，确定幕墙检测试件在风压作用下，幕墙可开启部分处于关闭状态时的可开启部分以及幕墙整体阻止空气渗透的能力。

气密性能指标的大小直接影响的是幕墙的节能和隔声性能，其试验程序如下：(1)首先将可开启部分开关不少于5次，然后关紧。

先加正压，预备加压，加3个500Pa的脉冲压，消除安装过程中可能产生的应力和可能存在的空隙。

(2)开始气密性能检测，按上面的加压顺序(50-100-150-100-50)，每个压力稳定10s以上，记录该压力下的空气流量，主要是100Pa压力下的流量，将该数据换算成标准下状态下的漏气量，并以此作为判断渗漏性能的指标。

(3)进行负压气密性能检测，也是预备加压，3个500Pa的脉冲压，消除安装过程中可能产生的应力和可能存在的空隙，正式开始检测，按照“50-100-150-100-50”的加压顺序，每个压力稳定10s以上，记录该压力下的空气流量。

备注：在气密试验过程中，会有“胶带或塑料薄膜将整个幕墙样件密封”，以及“拆除密封胶带或塑料薄膜”的两个动作。

[MISSING IMAGE: , ]建筑幕墙气密检测装置示意图[MISSING IMAGE: , ]气密性能检测加压示意2、水密性能检测通过试验检测，确定幕墙检测试件在可开启部分为关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力。

水密性能指标表征的是建筑幕墙的舒适性能。

其试验程序如下(通常采用稳定加压的形式)：(1)预备加压：压力500Pa，加压速度100Pa/s，持续时间3s，泄压不小于1s。

(2)淋水：均匀地淋水，淋水量3L/(m2?min)。

(3)加压：在淋水的同时施加稳定压力，定级检测时，逐级加压至幕墙固定部分严重渗漏为止。

工程检测时，首先加压至可开启部分设计指标值，压力稳定作用时间15min或幕墙试件可开启部分产生严重渗漏为止，然后加压至幕墙固定部分设计指标值，压力稳定作用时间30min或幕墙试件固定部分产生严重渗漏为止，无可开启部分的幕墙试件，压力稳定作用时间30min或产生严重渗漏为止。

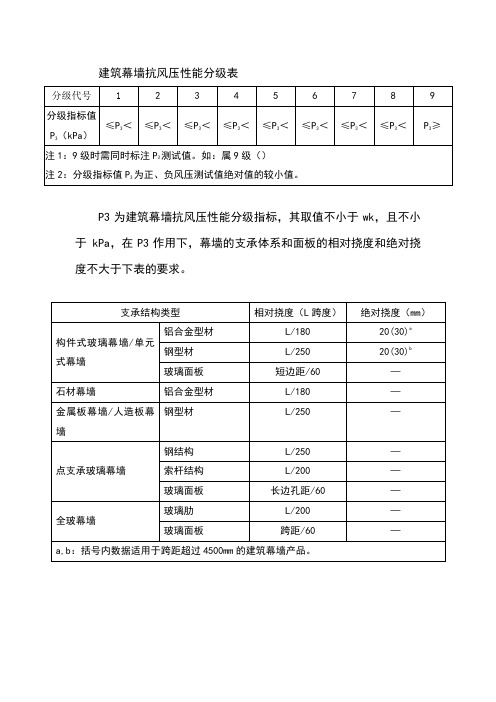

建筑幕墙抗风压性能分级表
P3为建筑幕墙抗风压性能分级指标，其取值不小于wk，且不小于 kPa，在P3作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求。

建筑幕墙水密性能分级
按照《建筑幕墙》GB/T21086-2007第条的规定。

建筑幕墙开启部分气密性能分级
建筑幕墙整体气密性能分级
《建筑幕墙》GB/T21086-2007第条规定了建筑幕墙气密性能设计指标的一般规定，如下表所示；《玻璃幕墙工程技术规范》JGJ102-2003第条规定了有采暖、通风、空气调节要求时，玻璃幕墙的气密性能不应低于3级。

主体结构楼层最大弹性层间位移角
按照《建筑幕墙》GB/T 21086-2007第条的规定，建筑幕墙的平面内变形性能分级标准如下表所示。

建筑幕墙平面内变形性能分级
本工程的平面内变形性能分级应为3级
1．光学性能
建筑幕墙的光学性能以建筑幕墙的透光折减系数T T为分级指标。

按照《建筑幕墙》GB/T 21086-2007第条的规定，有采光功能要求的幕墙，其透光折减系数不应低于.有辨色要求的幕墙，其颜色透视指数不宜低于Ra80，光学性能分级标准如下表所示:
建筑幕墙采光性能分级
2．空气隔声性能
建筑幕墙的空气隔声性能以计权隔声量作为分级指标，按照《建筑幕墙》GB/T 21086-2007第条的规定，且隔声量不低于35db；空气声隔声性能分级标准如下表所示:
建筑幕墙空气隔声性能分级
本工程的空气隔声性能分级应为3级。

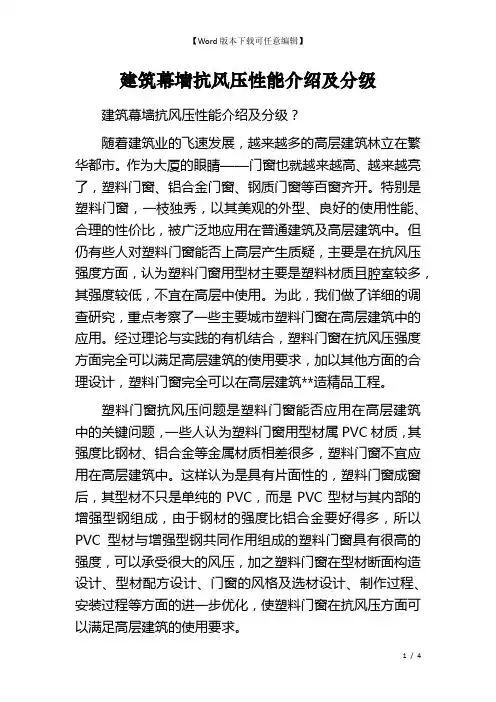

建筑幕墙抗风压性能介绍及分级建筑幕墙抗风压性能介绍及分级？随着建筑业的飞速发展，越来越多的高层建筑林立在繁华都市。

作为大厦的眼睛——门窗也就越来越高、越来越亮了，塑料门窗、铝合金门窗、钢质门窗等百窗齐开。

特别是塑料门窗，一枝独秀，以其美观的外型、良好的使用性能、合理的性价比，被广泛地应用在普通建筑及高层建筑中。

但仍有些人对塑料门窗能否上高层产生质疑，主要是在抗风压强度方面，认为塑料门窗用型材主要是塑料材质且腔室较多，其强度较低，不宜在高层中使用。

为此，我们做了详细的调查研究，重点考察了一些主要城市塑料门窗在高层建筑中的应用。

经过理论与实践的有机结合，塑料门窗在抗风压强度方面完全可以满足高层建筑的使用要求，加以其他方面的合理设计，塑料门窗完全可以在高层建筑**造精品工程。

塑料门窗抗风压问题是塑料门窗能否应用在高层建筑中的关键问题，一些人认为塑料门窗用型材属PVC材质，其强度比钢材、铝合金等金属材质相差很多，塑料门窗不宜应用在高层建筑中。

这样认为是具有片面性的，塑料门窗成窗后，其型材不只是单纯的PVC，而是PVC型材与其内部的增强型钢组成，由于钢材的强度比铝合金要好得多，所以PVC型材与增强型钢共同作用组成的塑料门窗具有很高的强度，可以承受很大的风压，加之塑料门窗在型材断面构造设计、型材配方设计、门窗的风格及选材设计、制作过程、安装过程等方面的进一步优化，使塑料门窗在抗风压方面可以满足高层建筑的使用要求。

1.针对高层建筑门窗抗风压的要求，开展合理的型材断面构造设计，高层建筑中塑料门窗型材的断面构造设计主要有以下几个特点：1）很大的型材外壁厚普通低层用塑料门窗的PVC型材，其型材壁厚一般在2.0～2.5mm之间，而高层建筑用塑料门窗的PVC型材壁厚一般在2.5～3.0mm之间，这样可以很大程度地增加型材的截面积，进而增加型材的焊接强度。

在同样的外形尺寸下，型材的惯性矩也会增加很多，提高了型材的抗弯能力。

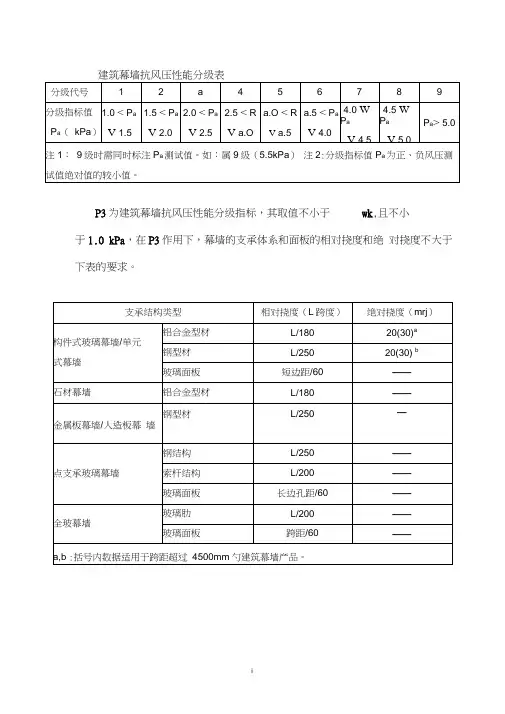

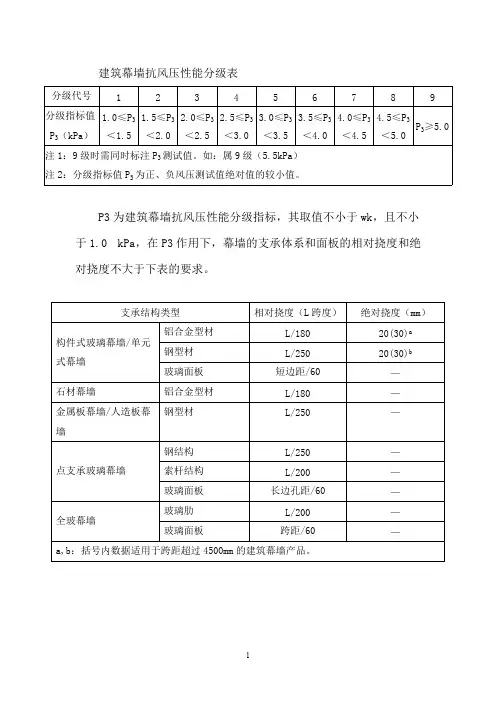

建筑幕墙抗风压性能分级表
P3为建筑幕墙抗风压性能分级指标，其取值不小于wk,且不小
于1.0 kPa，在P3作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求。

建筑幕墙水密性能分级
注：5级时需同时标注固定部分和开启部分厶P的测试值
按照《建筑幕墙》GB/T21086-2007第5.1.2条的规定
建筑幕墙开启部分气密性能分级
建筑幕墙整体气密性能分级
《建筑幕墙》GB/T21086-2007第5.1.3条规定了建筑幕墙气密性能设计指标的一般规定，如下表所示；《玻璃幕墙工程技术规范》
JGJ102-2003第424条规定了有采暖、通风、空气调节要求时，玻璃幕墙的气密性能不应低于3级。

主体结构楼层最大弹性层间位移角
按照《建筑幕墙》GB/T 21086-2007第5.1.6条的规定，建筑幕
墙的平面内变形性能分级标准如下表所示
建筑幕墙平面内变形性能分级
本工程的平面内变形性能分级应为3级
1.光学性能
建筑幕墙的光学性能以建筑幕墙的透光折减系数T T为分级指标c 按照《建筑幕墙》GB/T 21086-2007第5.1.8条的规定，有采光功能要求的幕墙，其透光折减系数不应低于0.45.有辨色要求的幕墙，其颜色透视指数不宜低于Ra80,光学性能分级标准如下表所示：
建筑幕墙采光性能分级
2.空气隔声性能
建筑幕墙的空气隔声性能以计权隔声量作为分级指标，按照《建筑幕墙》GB/T21086-2007第5.1.5条的规定，且隔声量不低于35db; 空气声隔声性能分级标准如下表所示：
建筑幕墙空气隔声性能分级
本工程的空气隔声性能分级应为3级。

四、幕墙性能设计指标幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行规范《建筑幕墙》GB/T21086-2007的规定。

1、抗风压性能按GB/T21086-2007的规定，建筑幕墙抗风压性能分级表中P 3为风荷载标准值，其含义是在P 3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L —杆件长度），其绝对挠度值应在20mm 以下。

在幕墙主要受力杆件的设计计算中，还需考虑与风压标准值对应的设计值，并考虑与地震（温度）等作用的组合，在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。

所以，确定幕墙风压变形指标的关键数值是风荷载标准值。

根据《玻璃幕墙工程技术规范》JGJ102及《建筑结构荷载规范》GB50009。

计算得风荷载标准值为1.175 KN/m2。

本工程幕墙风压变形性能等级为1级 2、水密性能幕墙的雨水渗透性能系指建筑幕墙在风雨同时作用下，阻止雨水透过的性能。

建筑幕墙水密性能分级表玻璃幕墙的水密性关系到幕墙的使用功能和寿命。

水密性能要求与建筑物的重要性、使用功能以及所在地的气候条件有关。

《玻璃幕墙工程技术规范》JGJ102-2003 规定了玻璃幕墙的水密性能设计值 的计算方法：可开启部分水密性等级与固定部分相同。

P=1000*Uz*Us*W0式中：P---水密性设计取值（Pa ） W0 ---基本风压，取0.45（kN/m2 ） Uz ---风压高度变化系数，取2.09 Us ---体型系数，取1.2根据上式计算结果，固定部分P=1128 Pa ；对应可开启部分P=560Pa本幕墙的雨水渗透性能设计为：3级。

3、气密性能气密性能指标应符合GB50176、GB50189、JGJ132、JGJ134、JGJ26的有关规定，并满足节能标准和规范的要求。

建筑幕墙开启部分气密性能分级表建筑幕墙整体气密性能分级表本幕墙的空气渗透性能设计为：3级。

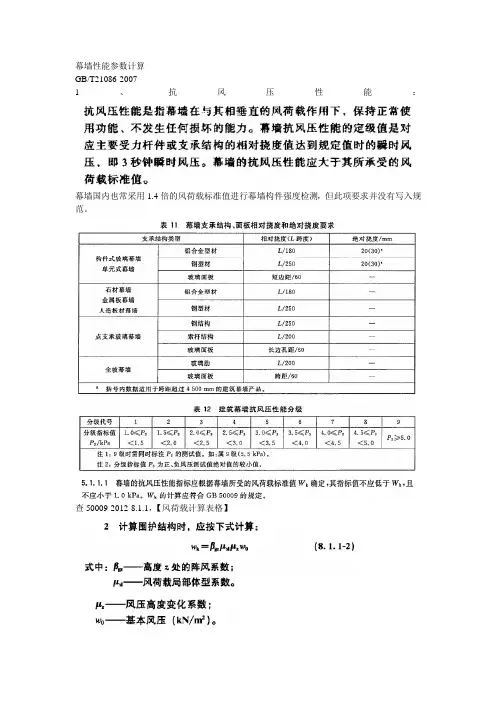

幕墙性能参数计算GB/T21086-20071、抗风压性能：幕墙国内也常采用1.4倍的风荷载标准值进行幕墙构件强度检测，但此项要求并没有写入规范。

查50009-2012-8.1.1，【风荷载计算表格】如：wk=1.6，抗风压性能应取2级2、水密性能：μz根据【风荷载计算表格】计算如μz=1.0、μc=1.2、w0=0.45(北京)，则P=1000*1.0*1.2*0.45=540，不应低于700，所以选2级。

GB-50178关于ⅢA（夏热冬冷地区）、ⅣB（夏热冬暖地区）气候分区的规定：3、气密性能：4、热工性能：常用6LOW-E+12A+6隔热型材透明幕墙整体U值在2.0-2.5之间，石材幕墙整体U值均小于1.0。

【热工计算表格】遮阳系数的定义：不同地区对遮阳系数有不同的限值，夏热冬冷、夏热冬暖地区的遮阳系数要求不大于0.5，取5级；其他地区（窗墙比适中）一般不大于0.6，取4级。

5、隔声性能：声的源头是振动，20Hz的声音对人耳的感觉叫“听阈”，20Hz以下振动频率的声音叫“次声”，20000Hz的声音对人耳的感觉叫“痛阈”，20000Hz以上振动频率的声音叫“超声”，次声及超声人耳都感觉不到隔声性能计算：R=13.5lg(m1+m2+m3)+13+ΔR1+ΔR2m1,m2：组成构件的面密度；ΔR1：双层构件中间层的附加隔声量：对于PVB膜，当膜厚为0.38时取4dB；当膜厚为0.76时取5.5dB；当膜厚为1.14时取6dB；当膜厚为1.52时取7dB；对空气层，按“瑞典技术大学”试验测定参数曲线选取，在空气层为100mm以下时，附加隔声量近似等于空气层厚度的0.1；中空玻璃：6+9A+6 33.98 8+12A+8 35.966+12A+6 34.28 10+12A+10 37.28夹胶玻璃：6+0.76+6 38.58 8+1.52+8 41.776+1.14+6 39.08 10+1.52+10 43.08中空夹胶玻璃:6+1.14+6+12A+6 42.66 8+1.52+8+12A+8 45.346、平面内变形性能：7、耐撞击性能：8、采光性能：GB/T21086-2007JGJ102-2003GB/T18091-2000由附录A可知：热反射镀膜玻璃太阳能总透射比在0.25左右，低辐射玻璃太阳能总透射比在0.5左右。
