消防报警系统联动原则关系说明

火灾自动报警系统联动控制逻辑关系表本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。

这里我就发了一号的了，二号楼不发了。

1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。

1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、消防广播；1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。

1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。

消防值班室也可以远程手动启动上述设备。

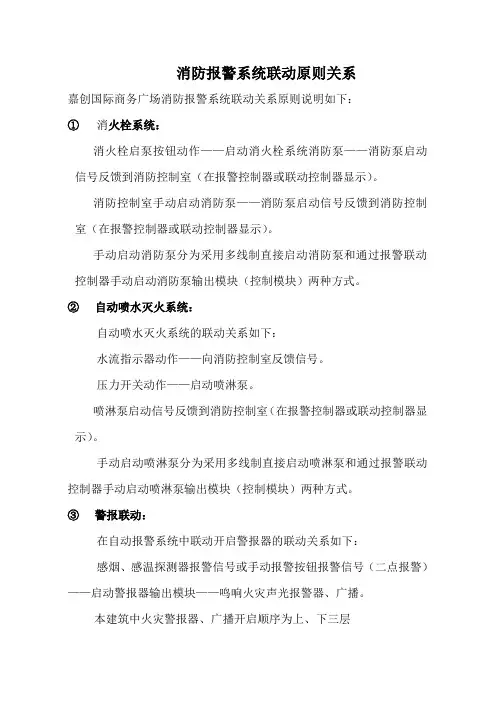

消防报警系统联动原则关系嘉创国际商务广场消防报警系统联动关系原则说明如下：①消火栓系统：消火栓启泵按钮动作——启动消火栓系统消防泵——消防泵启动信号反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵——消防泵启动信号反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式。

②自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流指示器动作——向消防控制室反馈信号。

压力开关动作——启动喷淋泵。

喷淋泵启动信号反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式。

③警报联动：在自动报警系统中联动开启警报器的联动关系如下：感烟、感温探测器报警信号或手动报警按钮报警信号（二点报警）——启动警报器输出模块——鸣响火灾声光报警器、广播。

本建筑中火灾警报器、广播开启顺序为上、下三层④非消防电源联动：在自动报警系统中联动非消防电源关闭的联动关系如下：感烟、感温探测器报警信号或手动报警按钮报警信号（二点报警）——关闭非消防电源，宜关闭本层。

⑤防火卷帘门联动：在自动报警系统中联动电梯的联动关系如下：感烟、感温探测器报警信号或手动报警按钮报警信号（二点报警）——联动防火卷帘门。

疏散通道上的防火卷帘门迫降至1.8处延时30S 后下降到底作为防火分隔的防火卷帘门直接迫降到底。

⑥电梯联动：在自动报警系统中联动电梯的联动关系如下：感烟、感温探测器报警信号或手动报警按钮报警信号（二点报警）——迫降所有的电梯，客梯迫降与首层不可再用，消防电梯迫降到首层后消防人员手动操作可以使用。

⑦排烟、正压风机联动：感烟、感温探测器报警信号或手动报警按钮报警信号（一点报警）——启动排烟、正压风机，启动信号反馈到消防控制室（在报警控制器或联动控制器显示）。

消防报警系统各分系统控制逻辑关系说明消防自动报警分系统的联动控制关系消防自动报警分系统的联动关系，其主要有以下内容：一、水灭火系统：消火栓按钮动作时，系统可自动/手动启动、停止消火栓泵。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

二、防排烟系统：当系统确认发生火灾后，立即开启着火层及其上、下层的正压送风阀（口），同时自动打开顶层相应正压送风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全。

在各层走廊、地下室及无窗房间设有常闭防火排烟阀（口），火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟阀温度达到280摄氏度时，阀门关闭，联动排烟风机亦同时关闭。

三、火灾事故广播系统当系统确认发生火灾后，可自动切断背景音乐广播，或在消防值班室控制柜上手动控制，接通着火层及其上、下层的扬声器进行紧急广播，指导楼内人员疏散。

四、电梯迫降系统：当系统确认发生火灾后，系统立即迫降所有电梯至首层，并自动切断客、民梯的电源，仅保留消防电梯供消防人员使用。

五、防火卷帘门控制：当防火通道上的卷帘门两边的感烟探测器报警时，系统控制卷帘门下降到距地面1.8米处，挡烟并让人员疏散，当卷帘门两边的感温探测器报警时，则系统控制卷帘门下降到地面，已完成防火区的分隔。

卷帘门两边还设有卷帘门控制升降的按钮，并设有保持延时（1-30秒可调）后卷帘门自动放下的功能。

六、其它联动控制：当确认发生火灾时，系统会手动/自动将着火层及上、下层的声光报警器启动，提醒楼内人员及时疏散，并有消防值班室手动/自动切断着火层及其上、下层的非消防电源，点亮应急照明系统。

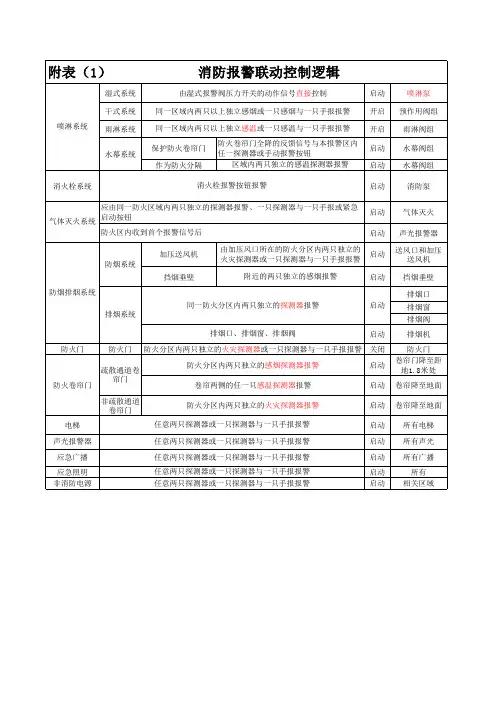

消防各分系统联动控制逻辑关系表。

火灾自动报警消防联动逻辑关系整理所在位置的感温探测器的报警信号，作为常开防火门关闭的联动触发信号，并应由消防联动控制器联动控制常开防火门的关闭。

防火分区联动关系是建筑消防系统中的重要部分。

根据GB-2013火灾自动报警系统设计规范，火灾自动报警系统应设置火灾声光警报器，并在确认火灾后启动建筑内的声光、消防广播设备。

联动条件包括：2点探测器、1点探测器+1点手报或有火灾声光警报器。

消防应急广播系统的联动控制信号应由消防联动控制器发出，并向全楼进行广播。

同时，防烟分区内的两只独立的火灾探测器的报警信号可作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启。

排烟口、排烟窗或排烟阀开启的动作信号可作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。

加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测正压送风阀器与一只手动火灾报警按钮的报警信号，可作为送风门开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。

电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，可作为电动挡烟垂壁降落的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。

常开防火门所在位置的感温探测器的报警信号，可作为常开防火门关闭的联动触发信号，并应由消防联动控制器联动控制常开防火门的关闭。

应该是这样的：在防火门关闭时，需要联动触发信号，可以使用2个点探测器或者1个点探测器和1个手动报警器，以及一个动火灾报警按钮的报警信号。

此联动触发信号应由火灾报警控制器或消防联动控制器发出，并应由消防联动控制器或防火门监控器联动控制防火门关闭。

防火卷帘（非疏散通道上）需要联动触发信号，可以使用2个点探测器或者1个点探测器和1个手动报警器。

此联动触发信号应由防火卷帘所在防火分区内的任意两个独立的火灾探测器的报警信号发出，并应联动控制防火卷帘直接下降到楼板面。

消防火灾报警系统联动调试逻辑关系概述
火灾自动报警系统：
1.防烟分区内探测器→防烟分区排烟阀→排烟风机
2.排烟阀反馈信号→启动防火分区补风机
3.防火分区正压风机启动相邻区域正压风机也启动
4.声光、广播整栋启动
5.电梯出口的正压送风阀启动本层及相关层（上下左右）正压送风口
6.探测器→启动正压送风机
7.电梯→整栋启动
8.切非→本层
9.空调→本层
10.门禁→整栋切
11.常开防火门→本层
预作用系统：
1、防护区内的一个个火警信号与报警阀上的排气压力开关启动预作用阀电磁阀
泡沫系统：
1、压力开关启动泡沫罐上的电磁阀
喷淋泵：
1、报警阀上的压力开关反馈启动喷淋泵
2、干管低压压力开关、流量计启动
消火栓泵：
1、本分区探测器＋本分区消火栓按钮→启动消火栓泵
2、干管低压压力开关、流量开关启动
中庭：
1、本中庭内两个红外探测器火警信号→本中庭卷帘门全下
2、本层两个火警信号→本层中庭卷帘门下、
气体灭火系统：
1、所有被控设备通过气体主机启动。

消防联动逻辑关系消防联动逻辑关系应按照国家有关消防规范要求进行编制，现将常用的联动关系原则提供如下：1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。

2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。

3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：（1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；（2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。

信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。

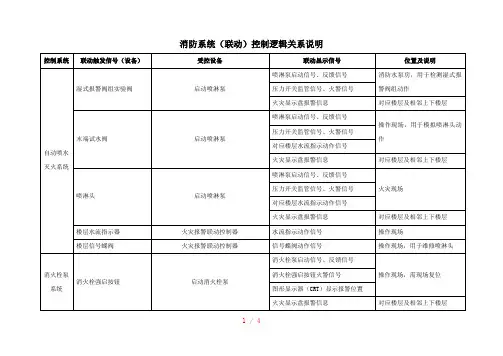

消防系统(联动)控制逻辑关系说明
说明消防系统中各设备之间的联动控制关系。

喷淋泵启动信号和反馈信号、湿式报警阀组实验阀启动喷淋泵压力开关监管信号以及火警信号等设备联动显示信号，并在火灾显示盘上报警信息。

末端试水阀和自动喷水设备也会被触发，同时楼层水流指示器和信号蝶阀等设备也会发出相应动作信号。

消火栓泵和消火栓强启按钮等设备也有相应的启动信号和反馈信号，并在火灾现场和消防值班室等位置显示报警位置。

排烟口、排烟防火阀、排烟风机等设备也有相应的联动控制关系，通过排烟口开启的动作信号触发排烟风机启动，并由火灾报警控制器控制排烟风机的启动。

火灾探测器、手动报警按钮、防火门等设备也有相应的控制信号和反馈信号，并在消防广播动作信号触发时发挥作用。

在操作现场和消防控制室等位置，还配备了多线制控制按钮和总线控制按钮等设备，用于控制消防系统的联动控制关系。

需要将排烟口反馈信号发送到消防值班室，以便需要现场复位时进行操作。

同时，需要对受控设备进行操作，启动消火栓泵，并联动显示信号。

消火栓泵启动信号和反馈信号，以及
排烟口启动信号和反馈信号也需要被发送到消防值班室。

此外，需要清晰标明消防控制室的位置和说明。

改写后）
为了确保消防系统的正常运行，需要将排烟口反馈信号发送至消防值班室，并在需要现场复位时进行操作。

同时，需要对受控设备进行操作，包括启动消火栓泵并联动显示信号。

消火栓泵启动信号和反馈信号，以及排烟口启动信号和反馈信号也需要被发送到消防值班室。

此外，需要清晰标明消防控制室的位置和说明。

消防工程一般联动关系设置1、消火栓系统：消火栓手动报警按钮动作→启动本层或上下层控制警铃或声光警报器的输出模块→接通警铃或声光报警器电源。

消火栓手动报警按钮动作→启动消防泵。

2、自动喷水灭火系统：水流指示器动作信号→启动本层控制警铃或声光报警器的输出模块→接通警铃或声光报警器电源。

压力开关动作信号→启动喷淋泵或水流指示器动作信号→启动喷淋泵或水流指示器动作信号和压力开关动作信号复合→启动喷淋泵（具体联动要求根据各地方情况而定）3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号或手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：1)防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；2)前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层上下两层的正压送风口。

4、排烟系统的联动逻辑关系：排烟分区内的探测器报警信号或排烟分区内的手动报警按钮报警信号→启动该排烟分区的排烟口（打开）→排烟口打开信号→启动相对应排烟分区内的排烟风机（或启动排烟风机高速）。

排烟风机入口处排烟防火阀（280℃）的关闭信号→停止相关部位的排烟风机。

5、防火卷帘门联动逻辑关系如下：1)只作为防火分割用的防火卷帘门可以不做两步降落，只做一步降落。

探测器报警信号或手动报警按钮报警信号→启动本防火区四周的防火卷帘门下降并下降到底。

2)用在疏散通道上的防火卷帘门应分两步下降，其联动关系如下：安装在防火卷帘门两侧的感烟探测器报警信号→启动防火卷帘门一步下降，防火卷帘门下降至距地（楼）面1.8M 后停止，当安装在防火卷帘门两侧的感温探测器发出报警信号→启动防火卷帘门再次下降降落到底。

6、火灾警报装置和火灾事故广播联动：火灾警报装置在高层建筑中主要是指警铃或声光报警器，设有自动开启的声光报警器，其开启顺序和火灾事故广播的开启顺序相同。

消防联动逻辑关系消防联动逻辑关系应依据国家有关消防规范要求进行编制，现将常用的联动关系原则供给以下：1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反应到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反应到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采纳多线制直接启动消防泵和经过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，详细方式视设计而定。

2、自动喷水灭火系统：自动喷水灭火系统的联动关系以下：水流批改器动作信号 "与"压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反应信号（报警联动控制器显示水流批改器动作信号）。

压力开关动作→向消防控制室反应信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反应到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反应到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采纳多线制直接启动喷淋泵和经过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，详细方式视设计而定。

3、防排烟系统：机械正压送风系统的联动关系以下：探测器报警信号 ;或"手动报警按钮报警信号→翻开正压送风口→正压送风口翻开信号→启动正压送风机。

正压送风口的开启数目可依据以下要求设置：1 / 3（1）防烟楼梯间的正压送风口的开启应使整个楼梯间所有开启，使整个楼梯间形成平均的正压；（2）前室内的正压送风口的开启应依据人员分散次序开启，即开启报警层和报警层下下两层的正压送风口。

信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采纳多线制直接启动和经过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，详细方式视设计而定。
