消防自动报警各个系统的联动控制关系The document was finally revised on 2021消防自动报警各个系统的联动控制关系1 水系统：消火栓按钮启动时，系统可自动/手动启、停消火栓，并监控其运行状态。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

在南楼地下配电室内柴油发电机房内设水喷雾灭火系统，水喷淋用开式喷头，房间内设几组烟感，温感探测器组。

烟感、温感同时报警时，系统可通过自动，手动并应急操作三种控制方式，开启雨淋电磁阀。

压力开关动作后系统启动喷淋泵，并监控其运行状态。

在地下车库设喷淋预作用系统，喷淋头采用闭式喷头，水管中充满空气，当温感报警时，系统自动/手动开启水管上的电磁阀充水，当喷头破碎后水管放气，干管压力开关动作，信号反馈回消防中心，自动/手动启动喷淋泵并监控其运行状态。

2 防排烟系统：当系统确认发生火灾后，立即开启着火层及其上，下层的正压送风阀（口），同时自动打开顶层相应加压风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全，在各层走廊，地下室及无窗房间设有常闭防火排烟阀（口）火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟口温度达到280*C 时，阀门关闭，联动排风机亦同时关闭。

3 火灾事故广播系统：当系统确认发生火灾后，可自动切断背景音乐广播，或在消防中心控制柜上手动控制，接通着火层及其上，下层的扬声器进行紧急广播，指导楼内的人员疏散。

4 电梯迫降系统：当确认发生火灾后，系统立即迫降所有电梯至首层，并自动断客，货梯的电源，仅保留消防电梯供消防人员使用。

5 卷帘门控制：当防火通道上的卷帘门两边的烟感探测器报警时，系统控制卷帘门下降到距地面1.8米m处，挡烟并让人员疏散。

当卷帘门两边的温感探测器报警时，则系统控制卷帘门下降到地面，以完成防火分区的分隔。

卷帘门两边还设有卷帘门控制升降按钮，并设有保持延时后卷帘门可自动放下的功能。

火灾自动报警系统联动控制逻辑关系表本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。

这里我就发了一号的了，二号楼不发了。

1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。

1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、消防广播；1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。

1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。

消防值班室也可以远程手动启动上述设备。

消防联动关系明细表 Modified by JEEP on December 26th, 2020.
火灾自动报警系统联动关系
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－98；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010
11.《泡沫灭火系统施工及验收规范》 GB50281-2006
12. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、
手动报警按钮报警、消火栓按钮报警。

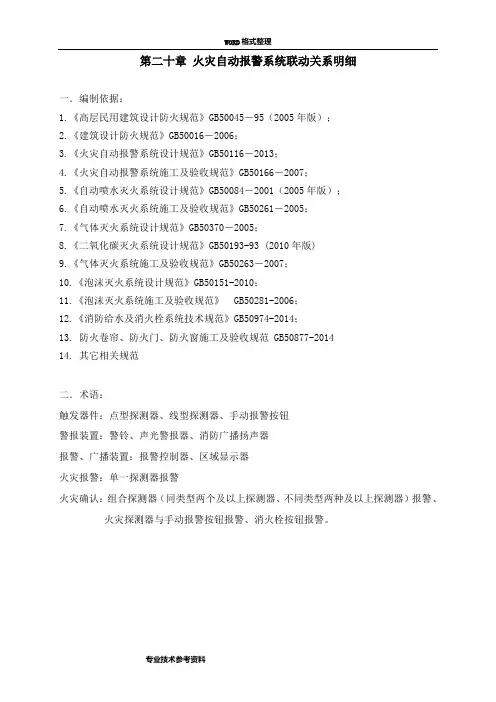

第二十章火灾自动报警系统联动关系明细
一．编制依据：
1.《高层民用建筑设计防火规范》GB50045－95（2005年版）；
2.《建筑设计防火规范》GB50016－2006；
3.《火灾自动报警系统设计规范》GB50116－2013；
4.《火灾自动报警系统施工及验收规范》GB50166－2007；
5.《自动喷水灭火系统设计规范》GB50084－2001（2005年版）；
6.《自动喷水灭火系统施工及验收规范》GB50261－2005；
7.《气体灭火系统设计规范》GB50370－2005；
8.《二氧化碳灭火系统设计规范》GB50193-93 (2010年版)
9.《气体灭火系统施工及验收规范》GB50263－2007；
10.《泡沫灭火系统设计规范》GB50151-2010；
11.《泡沫灭火系统施工及验收规范》 GB50281-2006；
12.《消防给水及消火栓系统技术规范》GB50974-2014；
13. 防火卷帘、防火门、防火窗施工及验收规范 GB50877-2014
14. 其它相关规范
二．术语：
触发器件：点型探测器、线型探测器、手动报警按钮
警报装置：警铃、声光警报器、消防广播扬声器
报警、广播装置：报警控制器、区域显示器
火灾报警：单一探测器报警
火灾确认：组合探测器（同类型两个及以上探测器、不同类型两种及以上探测器）报警、火灾探测器与手动报警按钮报警、消火栓按钮报警。

三．火灾自动报警系统联动关系表：。

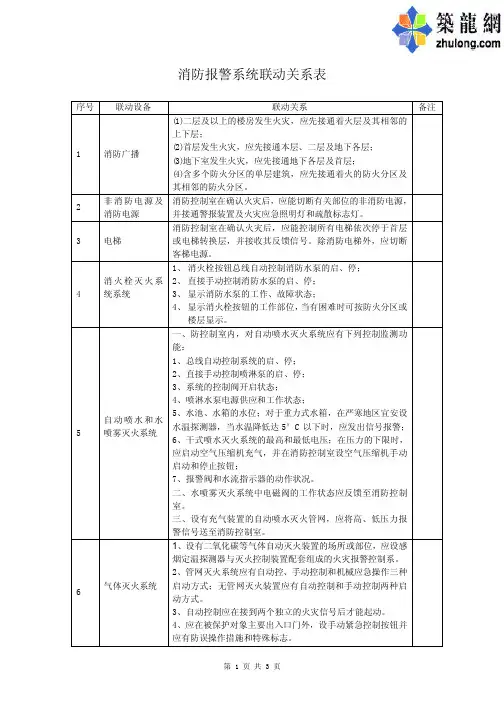

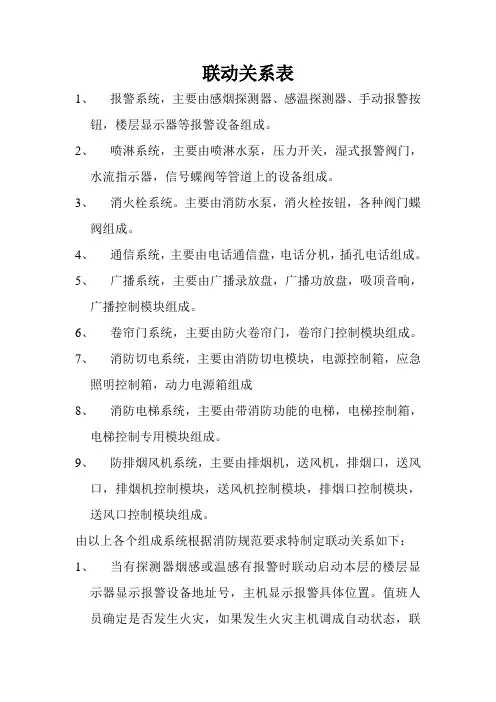

联动关系表1、报警系统，主要由感烟探测器、感温探测器、手动报警按钮，楼层显示器等报警设备组成。

2、喷淋系统，主要由喷淋水泵，压力开关，湿式报警阀门，水流指示器，信号蝶阀等管道上的设备组成。

3、消火栓系统。

主要由消防水泵，消火栓按钮，各种阀门蝶阀组成。

4、通信系统，主要由电话通信盘，电话分机，插孔电话组成。

5、广播系统，主要由广播录放盘，广播功放盘，吸顶音响，广播控制模块组成。

6、卷帘门系统，主要由防火卷帘门，卷帘门控制模块组成。

7、消防切电系统，主要由消防切电模块，电源控制箱，应急照明控制箱，动力电源箱组成8、消防电梯系统，主要由带消防功能的电梯，电梯控制箱，电梯控制专用模块组成。

9、防排烟风机系统，主要由排烟机，送风机，排烟口，送风口，排烟机控制模块，送风机控制模块，排烟口控制模块，送风口控制模块组成。

由以上各个组成系统根据消防规范要求特制定联动关系如下：1、当有探测器烟感或温感有报警时联动启动本层的楼层显示器显示报警设备地址号，主机显示报警具体位置。

值班人员确定是否发生火灾，如果发生火灾主机调成自动状态，联动启动本层和相邻层广播，启动防排烟系统进行排烟送风防止有人窒息死亡。

2、报警设备报警后启动防火分区的卷帘门降中，以防止火灾扩散和人员撤离，当卷帘门旁边的温感探测器报警后卷帘门降底。

3、当同层有一个探测器或一个手动报警按钮按下确定火灾后，切断本层的消防电源，启动应急照明，引导人群疏散。

电梯降至一层停止工作，门打开禁止再使用。

4、当温度升高后喷淋头爆裂后自动喷水对火灾进行抢救，当管道压力降低时压力开关报警启动喷淋水泵继续灭火。

5、当按下消火栓按钮需要进行灭火时，应接好水带按下按钮，消防水泵就会启动给管道补水进行针对性灭火。

以一层为代表进行详细说明：1、当一层的某一区域着火，其最近的烟感探头首先探测到火警，探头报警，控制室联动主机显示报警，同时显示报警点的楼层和具体位置。

值班人员确定是否发生火灾，如果发生火灾主机调成自动状态，联动启动本层和相邻层应急广播，同时启动防排烟系统进行排烟送风防止有人窒息死亡。

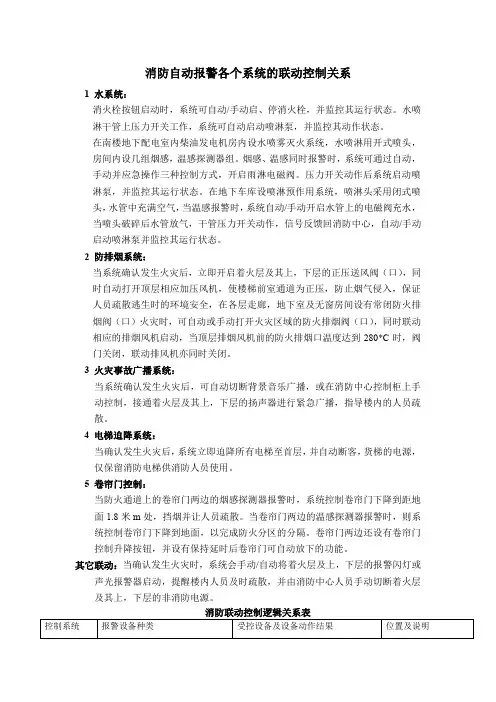

消防自动报警各个系统的联动控制关系1 水系统：消火栓按钮启动时，系统可自动/手动启、停消火栓，并监控其运行状态。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

在南楼地下配电室内柴油发电机房内设水喷雾灭火系统，水喷淋用开式喷头，房间内设几组烟感，温感探测器组。

烟感、温感同时报警时，系统可通过自动，手动并应急操作三种控制方式，开启雨淋电磁阀。

压力开关动作后系统启动喷淋泵，并监控其运行状态。

在地下车库设喷淋预作用系统，喷淋头采用闭式喷头，水管中充满空气，当温感报警时，系统自动/手动开启水管上的电磁阀充水，当喷头破碎后水管放气，干管压力开关动作，信号反馈回消防中心，自动/手动启动喷淋泵并监控其运行状态。

2 防排烟系统：当系统确认发生火灾后，立即开启着火层及其上，下层的正压送风阀（口），同时自动打开顶层相应加压风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全，在各层走廊，地下室及无窗房间设有常闭防火排烟阀（口）火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟口温度达到280*C时，阀门关闭，联动排风机亦同时关闭。

3 火灾事故广播系统：当系统确认发生火灾后，可自动切断背景音乐广播，或在消防中心控制柜上手动控制，接通着火层及其上，下层的扬声器进行紧急广播，指导楼内的人员疏散。

4 电梯迫降系统：当确认发生火灾后，系统立即迫降所有电梯至首层，并自动断客，货梯的电源，仅保留消防电梯供消防人员使用。

5 卷帘门控制：当防火通道上的卷帘门两边的烟感探测器报警时，系统控制卷帘门下降到距地面1.8米m处，挡烟并让人员疏散。

当卷帘门两边的温感探测器报警时，则系统控制卷帘门下降到地面，以完成防火分区的分隔。

卷帘门两边还设有卷帘门控制升降按钮，并设有保持延时后卷帘门可自动放下的功能。

其它联动：当确认发生火灾时，系统会手动/自动将着火层及上，下层的报警闪灯或声光报警器启动，提醒楼内人员及时疏散，并由消防中心人员手动切断着火层及其上，下层的非消防电源。

火灾自动报警系统逻辑关系

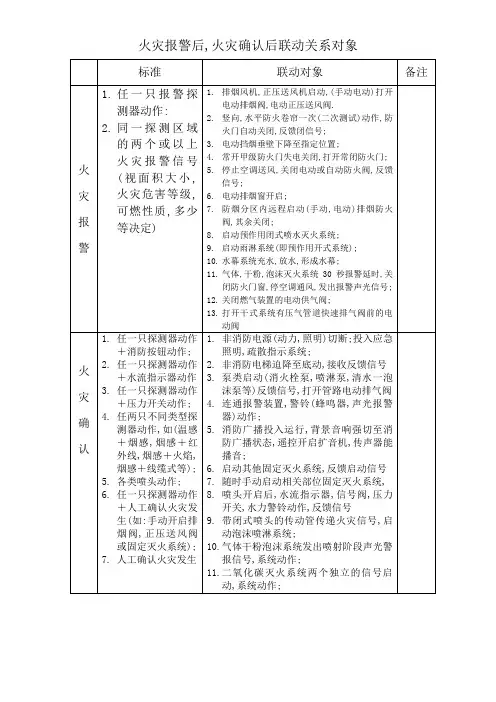

火灾自动报警系统逻辑关系火灾报警后中心火灾确认后中心消防控制中心启动本报警区域的排烟阀、排烟风机，启动报警楼层及上下层的送风阀、送风机启动
报警区域预作用喷水灭火系统充水停止空调通风系统运行启动本报警区域及相关楼层消防广播︵报警设施︶关闭本报警区域常开防火门、电动防火阀
、防火卷帘切断有关部位非消防电源，并接通警报装置及火灾应急照明和疏散指示标志控制电梯全部停于首层停止门禁系统控制疏散门的功能、开启
汽车库电动栅杆相关规范规定的其他设施消防控制中心接受并显示反馈信号联动控制区注：1、火灾确认是指：探测区域内任一手动火灾报警按钮动
作，或探测器报警后经人工确认，或同一报警区域两个不同编码探测器均动作。

2、消防控制室应能直接启动下列消防设施：（1）消火栓泵、喷淋
泵；（2）送风口、送风机，排烟口及排烟风机；（3）防火卷帘；（4）消防应急广播（警报装置）；（5）其他设施。

3、自动喷水灭火系统：
报警阀压力开关动作直接连锁自动启动喷淋泵或消防控制室、水泵房直接启动喷淋泵，消防控制中心显示压力开关、水流指示器及喷淋泵动作信号。
