两位四通电磁换向阀职能符号

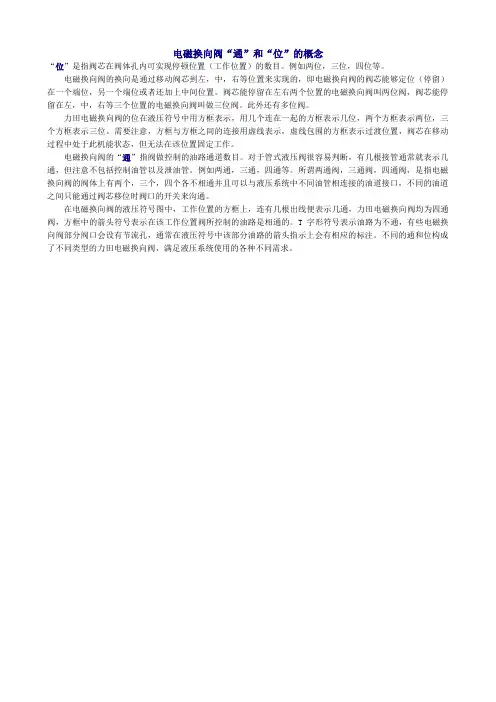

电磁换向阀“通”和“位”的概念
“位”是指阀芯在阀体孔内可实现停顿位置（工作位置）的数目。

例如两位，三位，四位等。

电磁换向阀的换向是通过移动阀芯到左，中，右等位置来实现的，即电磁换向阀的阀芯能够定位（停留）在一个端位，另一个端位或者还加上中间位置。

阀芯能停留在左右两个位置的电磁换向阀叫两位阀，阀芯能停留在左，中，右等三个位置的电磁换向阀叫做三位阀。

此外还有多位阀。

力田电磁换向阀的位在液压符号中用方框表示，用几个连在一起的方框表示几位，两个方框表示两位，三个方框表示三位。

需要注意，方框与方框之间的连接用虚线表示，虚线包围的方框表示过渡位置，阀芯在移动过程中处于此机能状态，但无法在该位置固定工作。

电磁换向阀的“通”指阀做控制的油路通道数目。

对于管式液压阀很容易判断，有几根接管通常就表示几通，但注意不包括控制油管以及泄油管。

例如两通，三通，四通等。

所谓两通阀，三通阀，四通阀，是指电磁换向阀的阀体上有两个，三个，四个各不相通并且可以与液压系统中不同油管相连接的油道接口，不同的油道之间只能通过阀芯移位时阀口的开关来沟通。

在电磁换向阀的液压符号图中，工作位置的方框上，连有几根出线便表示几通，力田电磁换向阀均为四通阀，方框中的箭头符号表示在该工作位置阀所控制的油路是相通的。

T字形符号表示油路为不通，有些电磁换向阀部分阀口会设有节流孔，通常在液压符号中该部分油路的箭头指示上会有相应的标注。

不同的通和位构成了不同类型的力田电磁换向阀，满足液压系统使用的各种不同需求。

电磁阀的构成和工作原理示意图
电磁阀符号的含义
电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。

有几个方框就表示有几“位”，如二位三通表示有两种工作位置。

上图的“非通电”和“通电”就是两个不同的工作位置。

2、识别常态位。

电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。

对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀，图形符号中的中位是常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。

5、方框外部连接的接口数有几个，就表示几“通”。

6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。

下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。

当电磁阀得电励磁时，P和A通；失电回到常位
态时，R和A通。

下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。

YC24D二位四通电磁换向阀二位四通电磁阀
二位四通电磁阀YC24D原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞。

电磁阀选型：
电磁阀分为常开和常闭二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型。

动作时间很短频率较高时一般选取直动式，大口径选用快速系列。

一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。

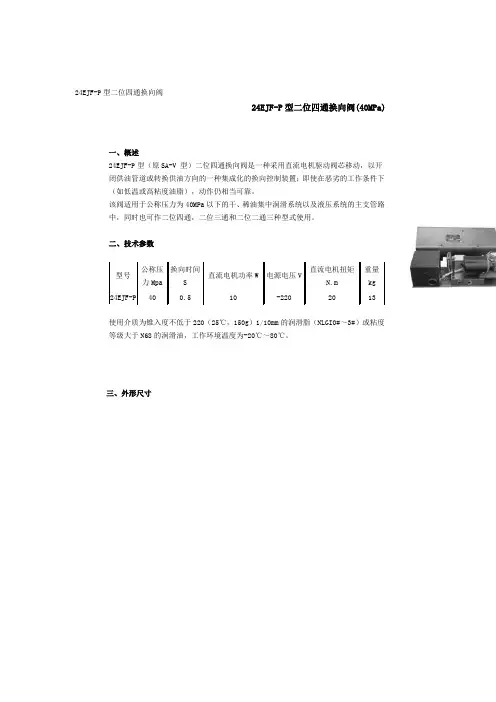

24EJF-P型二位四通换向阀
24EJF-P型二位四通换向阀(40MPa)
五、使用说明
1、该阀应安装在系统被控主、支管路的前端，且位于通风、干燥便于检查及周围无运动机构干涉的部位。

2、当作二位二通使用时，须把出油口“B”和回油口“R”封堵。

3、当作二位三通使用时，须把出油口“B”封堵。

4、电控接线按上图原理连接。

六、常见故障及排除方法
1、换向阀不换向。

可能无换向信号输入电机，线脚焊接脱落；电机轴与偏心轮松动未紧固；阀腔内进入杂质滑芯卡死等原因，查明后排除2、滑芯二端漏油。

主要是二端密封圈损坏引起，可能是密封圈库存久或长时间使用已老化，更换密封圈即可。

电磁阀>>二位四通电磁阀>>二位四通电磁换向阀产品详细信息电磁阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

二位四通电磁换向阀工作原理二位四通电磁换向阀工作原理一、什么是二位四通电磁换向阀二位四通电磁换向阀是一种常用的控制元件，用于控制液压系统中液体流动的方向。

它由电磁铁及换向阀芯组成，通过控制电磁铁的通断来实现液体流动方向的改变。

二、工作原理1. 结构二位四通电磁换向阀主要由以下几部分组成：•换向阀芯：通过在阀体内的移动来改变阀的工作状态，包括接通通道和封堵通道两种状态；•电磁铁：电磁线圈通过通电使电磁铁产生吸力，控制换向阀芯的移动；•密封圈：保证阀芯和阀体之间的密封性，防止液体泄漏。

2. 工作过程二位四通电磁换向阀的工作过程如下：1.初始状态：电磁铁通电前，阀芯处于初始位置，将液体流向通道A；2.通电动作：电磁铁通电后，产生吸力，使阀芯移动，改变阀的工作状态；3.工作状态1：当阀芯移动到位后，接通通道A和通道B，液体从通道A流入通道B；4.断电动作：当电磁铁断电后，吸力消失，阀芯受到弹簧力的作用，返回初始位置；5.工作状态2：阀芯返回初始位置后，封堵了通道B，液体无法再次流入通道B。

3. 特点二位四通电磁换向阀具有以下几个特点：•简单可靠：结构简单，易于操作和维护；•快速响应：电磁换向阀可以快速切换工作状态，实现液体流向的改变；•高精度控制：可以精确控制液体流动的方向和流量。

三、适用范围由于二位四通电磁换向阀工作原理简单可靠，广泛应用于各种液压系统，特别是以下领域：•工程机械：挖掘机、装载机、起重机等；•冶金设备：铸造机械、轧钢机、风力发电机组等；•自动化生产线：自动装配线、涂装线等。

总之，二位四通电磁换向阀在液压系统中扮演着重要的角色，通过不断改变液体的流动方向和流量，实现对系统的精确控制。

4.额定参数二位四通电磁换向阀的一些重要额定参数包括：•额定电压：电磁铁工作所需的电压范围，通常为直流电源，常见的额定电压有12V、24V等；•额定流量：阀体内通过的液体流量，通常以立方米/小时或升/分钟表示；•额定压力：阀体所能承受的最大压力，通常以兆帕或巴表示；•温度范围：电磁铁和阀芯所能耐受的温度范围，通常以摄氏度表示；•密封等级：阀体和阀芯之间的密封性能，通常以IP标准表示。

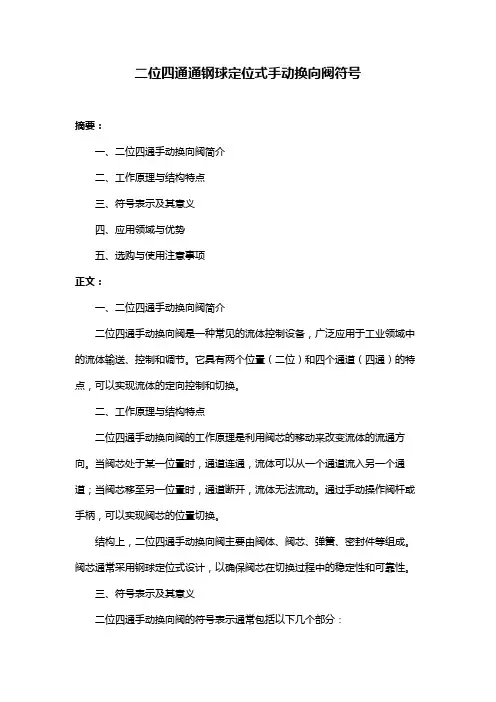

二位四通通钢球定位式手动换向阀符号摘要：一、二位四通手动换向阀简介二、工作原理与结构特点三、符号表示及其意义四、应用领域与优势五、选购与使用注意事项正文：一、二位四通手动换向阀简介二位四通手动换向阀是一种常见的流体控制设备，广泛应用于工业领域中的流体输送、控制和调节。

它具有两个位置（二位）和四个通道（四通）的特点，可以实现流体的定向控制和切换。

二、工作原理与结构特点二位四通手动换向阀的工作原理是利用阀芯的移动来改变流体的流通方向。

当阀芯处于某一位置时，通道连通，流体可以从一个通道流入另一个通道；当阀芯移至另一位置时，通道断开，流体无法流动。

通过手动操作阀杆或手柄，可以实现阀芯的位置切换。

结构上，二位四通手动换向阀主要由阀体、阀芯、弹簧、密封件等组成。

阀芯通常采用钢球定位式设计，以确保阀芯在切换过程中的稳定性和可靠性。

三、符号表示及其意义二位四通手动换向阀的符号表示通常包括以下几个部分：1.二位：表示阀芯有两个位置，即通和断。

2.四通：表示阀体有四个通道，包括进口、出口和两个旁通通道。

3.手动：表示操作方式为手动，与电磁换向阀等自动控制阀区别开来。

4.钢球定位式：表示阀芯采用钢球定位，有利于阀芯的对中和稳定性。

四、应用领域与优势二位四通手动换向阀广泛应用于工业、农业、建筑、汽车等多个领域，如液压系统、气动系统、水处理系统等。

其主要优势如下：1.结构简单，维护方便：二位四通手动换向阀设计简洁，零部件较少，便于拆卸和维修。

2.操作简便，可靠性高：手动换向阀采用人力操作，无需外接电源，易于操作且稳定可靠。

3.适用范围广泛：二位四通手动换向阀可控制各种流体，如油、气、水等，满足多种应用需求。

五、选购与使用注意事项1.选购时应根据实际应用场景选择合适的阀门类型和尺寸。

2.注意阀门材质，确保耐磨、耐腐蚀、耐高温等性能满足使用要求。

3.使用前，仔细阅读说明书，确保正确安装和使用。

4.定期检查和维护，确保阀门工作正常，延长使用寿命。

电磁阀的构成和工作原理示意图
电磁阀符号的含义
电磁阀符号由方框、箭头、“T”和字符构成。

电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。

有几个方框就表示有几“位”，如二位三通表示有两种工作位置。

上图的“非通电”和“通电”就是两个不同的工作位置。

2、识别常态位。

电磁阀有两个或两个以上的工作位置，其中一个为常态位，即阀芯在非通电时所处的位置。

对于二位阀，利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀，图形符号中的中位是常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态
4、方框内符号“T”表示该接口不通。

5、方框外部连接的接口数有几个，就表示几“通”。

6、一般，流体的进口端用字母P表示，排出口R表示，而阀与执行元件连接的接口用
A、B等表示。

下例中，二位三通电磁阀有两个工作位置和三个通气接口，三个接口分别为进气口（P），工作出气口（A)，还有一个放气口（R）。

当电磁阀得电励磁时，P和A通；失电回到常位
态时，R和A通。

下面两张图详细说明了气阀工作的全部状态1、黄圈里的方框表示的是电磁阀常态位的接口连通状态
2、黄圈里的方框是电磁阀励磁状态的接口连通状态。

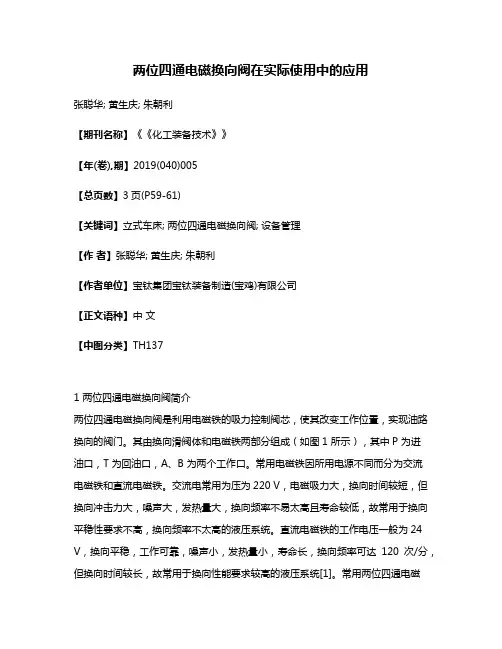

两位四通电磁换向阀在实际使用中的应用张聪华; 黄生庆; 朱朝利【期刊名称】《《化工装备技术》》【年(卷),期】2019(040)005【总页数】3页(P59-61)【关键词】立式车床; 两位四通电磁换向阀; 设备管理【作者】张聪华; 黄生庆; 朱朝利【作者单位】宝钛集团宝钛装备制造(宝鸡)有限公司【正文语种】中文【中图分类】TH1371 两位四通电磁换向阀简介两位四通电磁换向阀是利用电磁铁的吸力控制阀芯，使其改变工作位置，实现油路换向的阀门。

其由换向滑阀体和电磁铁两部分组成（如图1 所示），其中P 为进油口，T 为回油口，A、B 为两个工作口。

常用电磁铁因所用电源不同而分为交流电磁铁和直流电磁铁。

交流电常用为压为220 V，电磁吸力大，换向时间较短，但换向冲击力大，噪声大，发热量大，换向频率不易太高且寿命较低，故常用于换向平稳性要求不高，换向频率不太高的液压系统。

直流电磁铁的工作电压一般为24 V，换向平稳，工作可靠，噪声小，发热量小，寿命长，换向频率可达120 次/分，但换向时间较长，故常用于换向性能要求较高的液压系统[1]。

常用两位四通电磁换向阀常为平行位，得电状态为交叉位。

其图形符号分别如图1、图2 所示。

图 1 结构原理图图2 图形符号2 设备故障起因宝钛集团宝钛装备制造（宝鸡）有限公司目前拥有某厂家生产的一台C516A 型立式车床，在某次故障报修时，操作工提出设备工作速度与真实值存在差异，设备无法正常加工零件。

该设备速度控制方式为电器控制，由液压系统执行工作程序，最终检查结果为液压系统两位四通电磁换向阀线圈烧坏，液压系统无法正常工作。

阀门维修时需更换电磁铁线圈。

待电磁换向阀到货后维修人员将其安装完成。

初步试车后车床能够运行，但并未及时进行验证其运行速度。

几天过后，当车床需要加工相关零部件时，操作人员再次反馈该设备无法正常工作，无法正常调节速度。

3 设备故障分析首先，电修人员对调速阀进行检查，并未发现调速主控开关触点存在烧蚀等情况。

一分钟读懂电磁阀符号的含义电磁阀是保安系统的重要部件，通常安装在油动机上。

电磁阀符号是将电磁阀化身为相应的符号出现在图纸上，以供设计人员及电磁阀使用者了解其功能，因此读懂电磁阀符号的含义很有必要。

电磁阀符号由方框、箭头、“┳”和字符构成。

电磁阀图形符号的含义一般如下：1、用方框表示阀的工作位置，每个方块表示电磁阀的一种工作位置，即“位”。

有几个方框就表示有几“位”，如二位三通电磁阀就表示有两种工作位置。

2、识别常态位。

电磁阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

利用弹簧复位的二位阀是以靠近弹簧的方框内的通路状态为其常态位。

对于三位阀，图形符号中的中位是常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

3、方框内的箭头表示对应的两个接口处于连通状态，但箭头方向不一定表示液流的实际方向。

4、方框内符号“┳”表示该接口不通。

5、方框外部连接的接口数有几个，就表示几“通”。

6、一般，流体的进口端用字母P表示，排出口用字母T表示，而阀与执行元件连接的接口用A、B等表示。

举个例子，图1所示为我公司油动机原理图中快关电磁阀的符号，不难看出快关电磁阀为两位三通电磁阀，即有两个工作位置和三个通气接口。

图1 快关电磁阀符号图2(a)中红圈里的方框表示的是电磁阀常态位置时接口的连接状态，即从供油系统来到压力油P口和控制油口A相通，将压力油作用在插装阀上。

图2(b)中红圈里的方框表示电磁阀带电后的接口连接状态，即电磁阀的阀芯动作，将压力油P口封闭，将控制油口A和回油口T接通，将作用在插装阀上的压力油接回油。

(a)失电状态(b)带电状态图2 快关电磁阀两种工作状态来源:上汽自控中心。

流体传动与控制常用液压图形符号表 1常用液压图形符号(摘自 GB/T786.1-1993详细符号（控制压力关闭阀）三位四通电磁阀简化符号液控单向阀液压单向阀详细符号（控制压力打开阀）简化符号（弹簧可省略）三位四通电液阀简化符号（内控外泄）三位六通手动阀三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）详细符号梭阀或门型简化符号三位四通比例阀三位四通比例阀二位四通比例阀节流型，中位正遮盖中位负遮盖常断二位二通电磁阀常通四通伺服换向阀二位三通电磁阀四通电液伺服阀二位三通电磁球阀二位四通电磁阀（5）流量控制阀二级带电反馈三级名称符号说明名称符号说明详细符号可调节流阀简化符号调速阀不可调节流阀一般符号调速阀简化符号旁通型调速阀简化符号温度补偿型调速阀简化符号节流阀单向节流阀单向调速阀简化符号双单向节流阀分流阀截止阀同步阀单向分流阀滚轮控制节流阀（减速阀）调速阀调速阀详细符号集流阀分流集流阀（6）油箱名称管端在液面上通大气式管端在液面下带空气过滤器油箱局部泄油或回油加压油箱或密闭油箱（7）流体调节器名称符号说明名称符号说明符号说明名称管端在油箱底部符号说明三条油路过滤器一般符号空气过滤器带污染指示器的过滤器磁性过滤过滤器器冷却器一般符号温度调节器带旁通阀的过滤器冷却器带冷却剂管路的冷却器双筒过滤器 p1：进油 p2：回油加热器一般符号（8）检测器、指示器名称压力指示器符号说明名称检流计（液流指示器）符号说明压力表（计）压力检测器电接点压力表（压力显控器）压差控制表流量检测器流量计累计流量计温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明详细符号压力继电器（压力开关）压差开关一般符号传感器一般符号传感器详细符号行程开关一般符号压力传感器温度传感器联轴器联轴器弹性联轴器一般符号放大器（10）管路、管路接口和接头名称管路符号说明压力管路回油管路两管路相交连接可表示泄油管路管路名称交叉管路符号说明两管路交叉不连接管路连接管路柔性管路单向放气装置（测压接头）单通路旋控制管路不带单向阀的快换快换接头接头带单向阀的快换接头旋转接头转接头三通路旋转接头。
