液压换向阀 电磁换向阀

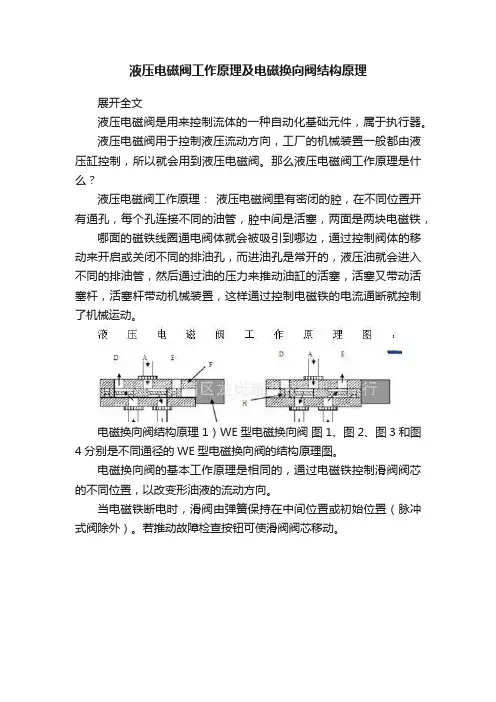

液压电磁阀工作原理及电磁换向阀结构原理展开全文液压电磁阀是用来控制流体的一种自动化基础元件，属于执行器。

液压电磁阀用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到液压电磁阀。

那么液压电磁阀工作原理是什么？液压电磁阀工作原理：液压电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置，这样通过控制电磁铁的电流通断就控制了机械运动。

电磁换向阀结构原理 1）WE型电磁换向阀图1、图2、图3和图4分别是不同通径的WE型电磁换向阀的结构原理图。

电磁换向阀的基本工作原理是相同的，通过电磁铁控制滑阀阀芯的不同位置，以改变形油液的流动方向。

当电磁铁断电时，滑阀由弹簧保持在中间位置或初始位置（脉冲式阀除外）。

若推动故障检查按钮可使滑阀阀芯移动。

1—阀体；2—电磁铁（左为交流电磁铁，右为直流电磁铁）；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮；7—橡胶保护罩1—阀体；2—电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮图3 4WE10E10/A型湿式电磁换向阀结构原理图1—阀体；2—干式电磁铁；3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮液压电磁阀型号含义：关于液压电磁阀型号，不同的厂家对型号的编排有所不同，这里小编举个例子说明液压电磁阀型号含义，例如34BYM-L20H-T，其中34表示的是3位4通，B为交流型，Y为液动，M是滑阀机能，L表示螺纹连接形式，20为公称直径，H为公称压力，H表示为高压31.5MPA，T表示弹簧对中型代号。

想要更多具体型号含义，可咨询相关厂商。

液压电磁阀特点：1、液压电磁阀外漏堵绝，内漏易控，使用安全。

2、液压电磁阀系统简单，便于维护，价格低廉。

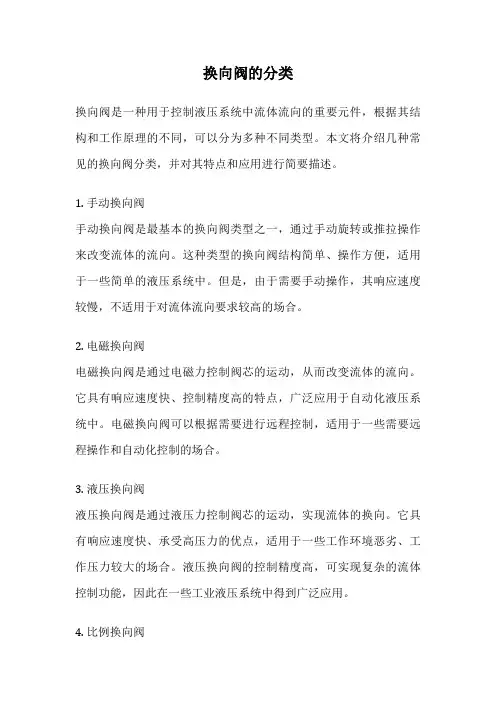

换向阀的分类换向阀是一种用于控制液压系统中流体流向的重要元件，根据其结构和工作原理的不同，可以分为多种不同类型。

本文将介绍几种常见的换向阀分类，并对其特点和应用进行简要描述。

1. 手动换向阀手动换向阀是最基本的换向阀类型之一，通过手动旋转或推拉操作来改变流体的流向。

这种类型的换向阀结构简单、操作方便，适用于一些简单的液压系统中。

但是，由于需要手动操作，其响应速度较慢，不适用于对流体流向要求较高的场合。

2. 电磁换向阀电磁换向阀是通过电磁力控制阀芯的运动，从而改变流体的流向。

它具有响应速度快、控制精度高的特点，广泛应用于自动化液压系统中。

电磁换向阀可以根据需要进行远程控制，适用于一些需要远程操作和自动化控制的场合。

3. 液压换向阀液压换向阀是通过液压力控制阀芯的运动，实现流体的换向。

它具有响应速度快、承受高压力的优点，适用于一些工作环境恶劣、工作压力较大的场合。

液压换向阀的控制精度高，可实现复杂的流体控制功能，因此在一些工业液压系统中得到广泛应用。

4. 比例换向阀比例换向阀是根据输入的电信号控制阀芯的位置，从而实现流体的精确控制。

它具有响应速度快、控制精度高、可实现连续调节的特点，适用于一些需要精密控制的场合。

比例换向阀在液压系统中的应用越来越广泛，可以实现流体的精确调节和控制，提高了系统的工作效率和稳定性。

总结换向阀是液压系统中不可或缺的元件，根据其结构和工作原理的不同，可以分为多种不同类型。

手动换向阀、电磁换向阀、液压换向阀和比例换向阀各有特点，适用于不同的工作场合。

在选择换向阀时，需要根据实际的工作要求和系统的性能要求来进行合理选择，以确保系统的正常运行和稳定性。

希望通过本文的介绍，读者能对换向阀的分类有所了解，为实际应用提供参考和借鉴。

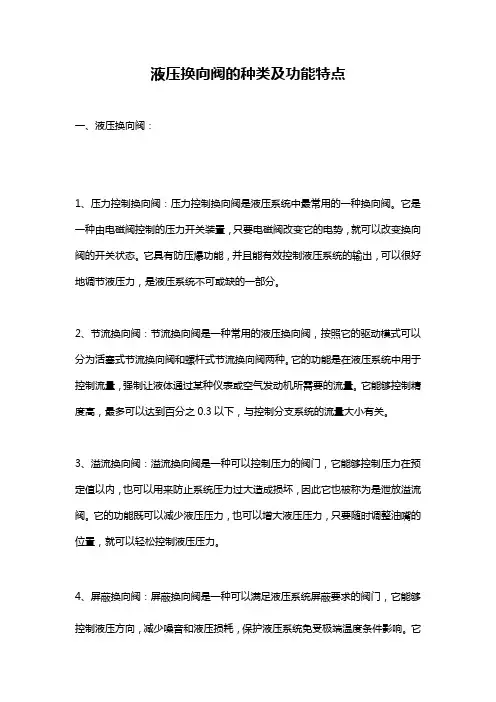

液压换向阀的种类及功能特点
一、液压换向阀：
1、压力控制换向阀：压力控制换向阀是液压系统中最常用的一种换向阀。

它是一种由电磁阀控制的压力开关装置，只要电磁阀改变它的电势，就可以改变换向阀的开关状态。

它具有防压爆功能，并且能有效控制液压系统的输出，可以很好地调节液压力，是液压系统不可或缺的一部分。

2、节流换向阀：节流换向阀是一种常用的液压换向阀，按照它的驱动模式可以分为活塞式节流换向阀和螺杆式节流换向阀两种。

它的功能是在液压系统中用于控制流量，强制让液体通过某种仪表或空气发动机所需要的流量。

它能够控制精度高，最多可以达到百分之0.3以下，与控制分支系统的流量大小有关。

3、溢流换向阀：溢流换向阀是一种可以控制压力的阀门，它能够控制压力在预定值以内，也可以用来防止系统压力过大造成损坏，因此它也被称为是泄放溢流阀。

它的功能既可以减少液压压力，也可以增大液压压力，只要随时调整油嘴的位置，就可以轻松控制液压压力。

4、屏蔽换向阀：屏蔽换向阀是一种可以满足液压系统屏蔽要求的阀门，它能够控制液压方向，减少噪音和液压损耗，保护液压系统免受极端温度条件影响。

它
也可以减少系统过载所带来的危害，维护液压系统的正常工作，防止系统发生故障。

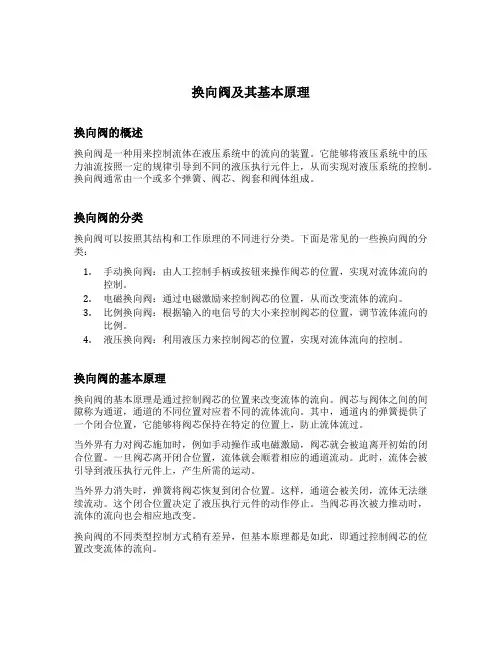

换向阀及其基本原理换向阀的概述换向阀是一种用来控制流体在液压系统中的流向的装置。

它能够将液压系统中的压力油流按照一定的规律引导到不同的液压执行元件上，从而实现对液压系统的控制。

换向阀通常由一个或多个弹簧、阀芯、阀套和阀体组成。

换向阀的分类换向阀可以按照其结构和工作原理的不同进行分类。

下面是常见的一些换向阀的分类：1.手动换向阀：由人工控制手柄或按钮来操作阀芯的位置，实现对流体流向的控制。

2.电磁换向阀：通过电磁激励来控制阀芯的位置，从而改变流体的流向。

3.比例换向阀：根据输入的电信号的大小来控制阀芯的位置，调节流体流向的比例。

4.液压换向阀：利用液压力来控制阀芯的位置，实现对流体流向的控制。

换向阀的基本原理换向阀的基本原理是通过控制阀芯的位置来改变流体的流向。

阀芯与阀体之间的间隙称为通道，通道的不同位置对应着不同的流体流向。

其中，通道内的弹簧提供了一个闭合位置，它能够将阀芯保持在特定的位置上，防止流体流过。

当外界有力对阀芯施加时，例如手动操作或电磁激励，阀芯就会被迫离开初始的闭合位置。

一旦阀芯离开闭合位置，流体就会顺着相应的通道流动。

此时，流体会被引导到液压执行元件上，产生所需的运动。

当外界力消失时，弹簧将阀芯恢复到闭合位置。

这样，通道会被关闭，流体无法继续流动。

这个闭合位置决定了液压执行元件的动作停止。

当阀芯再次被力推动时，流体的流向也会相应地改变。

换向阀的不同类型控制方式稍有差异，但基本原理都是如此，即通过控制阀芯的位置改变流体的流向。

换向阀的工作过程换向阀的工作过程可以分为四个阶段：待开启状态、开启状态、过渡状态和关闭状态。

1.待开启状态：阀芯处于闭合位置，通道被关闭，流体无法通过。

在此状态下，液压执行元件停止工作。

2.开启状态：阀芯被外力推动到开启位置，通道被打开，流体可以从液压源流向液压执行元件。

3.过渡状态：当阀芯从待开启状态到开启状态时，流体逐渐从闭合位置流向开启位置。

在这个过渡状态中，通道的开启程度会逐渐增加，直到达到完全开启的状态。

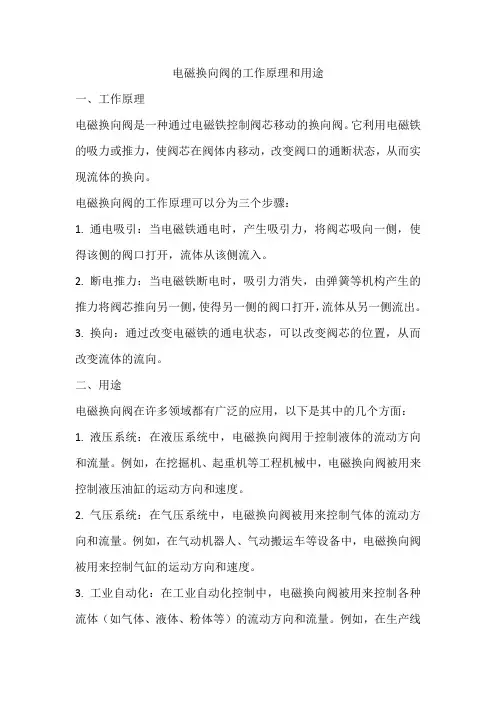

电磁换向阀的工作原理和用途
一、工作原理
电磁换向阀是一种通过电磁铁控制阀芯移动的换向阀。

它利用电磁铁的吸力或推力，使阀芯在阀体内移动，改变阀口的通断状态，从而实现流体的换向。

电磁换向阀的工作原理可以分为三个步骤：
1. 通电吸引：当电磁铁通电时，产生吸引力，将阀芯吸向一侧，使得该侧的阀口打开，流体从该侧流入。

2. 断电推力：当电磁铁断电时，吸引力消失，由弹簧等机构产生的推力将阀芯推向另一侧，使得另一侧的阀口打开，流体从另一侧流出。

3. 换向：通过改变电磁铁的通电状态，可以改变阀芯的位置，从而改变流体的流向。

二、用途
电磁换向阀在许多领域都有广泛的应用，以下是其中的几个方面：1. 液压系统：在液压系统中，电磁换向阀用于控制液体的流动方向和流量。

例如，在挖掘机、起重机等工程机械中，电磁换向阀被用来控制液压油缸的运动方向和速度。

2. 气压系统：在气压系统中，电磁换向阀被用来控制气体的流动方向和流量。

例如，在气动机器人、气动搬运车等设备中，电磁换向阀被用来控制气缸的运动方向和速度。

3. 工业自动化：在工业自动化控制中，电磁换向阀被用来控制各种流体（如气体、液体、粉体等）的流动方向和流量。

例如，在生产线
上的物料输送、液体的过滤和输送等过程中，电磁换向阀都发挥着重要的作用。

4. 汽车制造：在汽车制造过程中，电磁换向阀被用来控制机油的流动方向和流量，以实现润滑、冷却、液压控制等功能。

5. 航空航天：在航空航天领域，电磁换向阀被用来控制各种流体（如燃料、氧气、水等）的流动方向和流量，以实现各种不同的功能。

例如，在飞机和火箭的液压系统中，电磁换向阀被用来控制油缸的运动方向和速度。

电磁换向阀的工作原理
电磁换向阀是一种常用于控制液压系统中液压油流动方向的重要元件，它通过
电磁力控制阀芯的运动，从而实现液压油的换向。

电磁换向阀的工作原理主要包括结构组成、工作过程和应用特点三个方面。

首先，电磁换向阀的结构组成主要包括阀体、阀芯、电磁铁和弹簧等部件。

阀
体内部有两个相互连接的油路，阀芯可以在阀体内部移动，从而改变两个油路之间的连接状态。

电磁铁通过通电产生磁场，控制阀芯的运动，而弹簧则可以使阀芯回到原位。

其次，电磁换向阀的工作过程可以分为两个阶段，通电阶段和断电阶段。

在通
电阶段，电磁铁受到电流激励，产生磁场，吸引阀芯使其移动，从而改变油路的连接状态；在断电阶段，电磁铁不再受到电流激励，磁场消失，阀芯受到弹簧的作用回到原位，油路恢复到初始状态。

最后，电磁换向阀具有结构简单、动作可靠、使用方便等特点，广泛应用于液
压系统中的换向控制。

在液压系统中，电磁换向阀可以根据控制要求实现液压油的正向、反向、停止等多种工作状态的切换，从而实现对液压系统的有效控制和调节。

总的来说，电磁换向阀通过电磁力控制阀芯的运动，实现液压油的换向，是液
压系统中不可或缺的重要元件。

它的工作原理简单清晰，具有较高的可靠性和灵活性，为液压系统的正常运行提供了重要保障。

电磁换向阀WE 型电磁换向阀电磁换向阀在液压系统中的作用是用来实现液压油路的换向、顺序动作及卸荷等。

由于电磁铁的推力有限，电磁换向阀应用在流量不大的液压系统中。

（1）结构原理电磁换向阀是液压控制系统和电气控制系统之转换元件。

它由液压机械中的按钮开关、限位开关、行程开关、压力继电器等电气元件发出信号，使电磁铁通电吸合或断电释放，从而直接控制阀芯移位，来实现油流的沟通、切断和方向变换，来操纵各执行机构的动作。

推动故障检查按钮可使滑阀阀芯手推移动。

WE 型电磁换向阀有4种电磁铁供用户选用：1.湿式直流电磁铁；2.湿式交流电磁铁；3.干式直流电磁铁；4.湿式直流电磁铁。

WE5型和WE6型电磁换向阀只有湿式直流和交流电磁铁，而WE10型电磁换向阀4种电磁铁都有。

湿式电磁铁具有使用寿命长、散热性能好等优点。

直流电磁铁的优点是换向频率高、换向性能好。

对低电压、短时超电压、超载和机械卡住反应不灵敏，工作可靠性好；用内装整流器的Z5型插头，可直接使用交流电源。

交流电磁铁的优点是动作时间短，电气控制线路简单，不需特殊的触头保护。

WE电磁换向阀通径m m 5，6，10电磁换向阀性能通径56.0-6.0系列通径660-60系列通径1030-30系列O-不带复位弹簧，不带定位器；OF-不带复位弹簧，带定位器；无标记-标准型，带复位弹簧。

A-湿式标准电磁铁；大功率电磁铁;C-可换线圈的电磁铁G24-直流电24V;W220-50-交流电220V ，50HZW220R-本整型直流电磁铁使用交流电压220V W110R-直流电磁铁使用Z5型插头可连（限6，10）无标记-无故障检查按钮；N-带故障检查按钮。

Z4-方型插头；Z5-大方型插头；Z5L-带指示灯的大方型插头无标记-无插入式阻尼器；B08-阻尼器节流孔直径0.8mm ；B10-阻尼器节流孔直径1.0mm无标记-矿物质液压油；v-磷酸脂液压液电液换向阀和液动换向阀3-二位三通；4-二位四通；4-三位四通WEH电液换向阀及WH液控换向阀（1）结构原理WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。

液压电磁阀工作原理液压电磁阀是一种利用电磁力控制液压流动的装置。

它由电磁铁和阀芯组成，通过电磁铁的通电和断电来控制阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。

液压电磁阀的工作原理如下：当电磁阀通电时，电磁铁产生电磁力，使阀芯被吸引并移动到开启状态，液压油可以顺利通过阀体流动。

当电磁铁断电时，电磁力消失，弹簧的作用下，阀芯恢复到关闭状态，阻止液压油流动。

通过这种方式，液压电磁阀可以实现远程控制液压系统的各种操作。

液压电磁阀通常由多个部件组成，包括电磁铁、阀芯、弹簧、阀座、阀体等。

其中，电磁铁是液压电磁阀的控制核心，它由铁芯、绕组和外壳组成。

当电磁铁通电时，绕组中的电流产生磁场，磁场与铁芯相互作用产生电磁力，从而使阀芯移动。

弹簧则起到恢复阀芯闭合状态的作用，保证液压电磁阀的正常工作。

液压电磁阀主要有两种工作方式，即通电时开启（常开型）和通电时关闭（常闭型）。

在常开型液压电磁阀中，当电磁铁通电时，阀芯关闭；当电磁铁断电时，阀芯开启。

而在常闭型液压电磁阀中，当电磁铁通电时，阀芯开启；当电磁铁断电时，阀芯关闭。

这两种不同的工作方式可以根据实际需要进行选择，以满足液压系统的不同控制要求。

液压电磁阀的工作原理主要包括溢流阀、先导阀和电磁换向阀。

其中，溢流阀主要用于控制液压系统的压力，当压力超过设定值时，溢流阀会打开，将多余的液压油返回到油箱中，从而保护液压系统不受过载损坏。

先导阀则可以通过电磁阀控制它的进出口，实现对液压缸的运动速度和顺序的控制。

电磁换向阀则可以实现液压系统的流向切换，从而实现液压系统的正反转和多路流向控制。

液压电磁阀的工作原理的核心是电磁力的作用，通过电磁铁的通电和断电，控制液压阀芯的开闭，从而实现对液压系统的流量、压力和方向的控制。

因此，液压电磁阀在液压系统中起着非常重要的作用，广泛应用于各种工程机械、冶金设备、工业自动化等领域。

同时，液压电磁阀的稳定性、可靠性和精度对液压系统的正常运行和工作效率有着重要的影响。

电磁液压阀的种类和符号
电磁液压阀是一种控制液压系统中液压液体流动的重要元件，广泛应用于工业生产和机械设备中。

根据其功能和结构特点，电磁液压阀可以分为多种不同种类，每种种类都有其特定的符号表示。

下面将介绍一些常见的电磁液压阀种类和对应的符号。

1. 电磁换向阀。

电磁换向阀是用于控制液压系统中液压油液的流向的阀门，常用于液压缸的控制。

其符号通常为一个长方形，内部包含一个箭头和两个出口，箭头表示液体的流向，而两个出口则表示液体的流出方向。

2. 电磁比例阀。

电磁比例阀可以根据电信号的大小来控制液压系统中液压液体的流量，从而实现对液压系统的精确控制。

其符号通常为一个长方形，内部包含一个斜线和一个箭头，斜线表示电信号输入，箭头表示流体的流向。

3. 电磁溢流阀。

电磁溢流阀是一种用于控制液压系统中液压液体压力的阀门，当压力超过设定值时，阀门会打开，将多余的液压液体排出系统，以保持系统的压力稳定。

其符号通常为一个长方形，内部包含一个波浪线和一个出口，波浪线表示液压液体的压力，而出口表示多余液体的流出方向。

以上是一些常见的电磁液压阀种类和对应的符号，不同的电磁液压阀种类和符号代表着不同的功能和用途，了解这些种类和符号对于正确使用和维护液压系统至关重要。

希望本文能够帮助读者更好地理解电磁液压阀的种类和符号，为液压系统的应用提供一些参考。

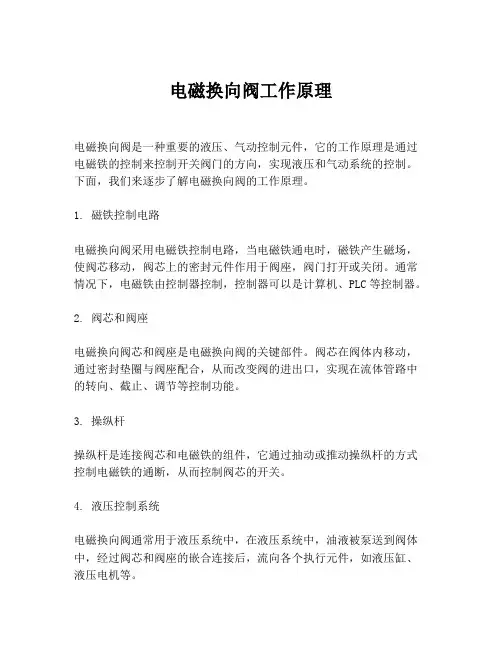

电磁换向阀工作原理
电磁换向阀是一种重要的液压、气动控制元件，它的工作原理是通过电磁铁的控制来控制开关阀门的方向，实现液压和气动系统的控制。

下面，我们来逐步了解电磁换向阀的工作原理。

1. 磁铁控制电路
电磁换向阀采用电磁铁控制电路，当电磁铁通电时，磁铁产生磁场，使阀芯移动，阀芯上的密封元件作用于阀座，阀门打开或关闭。

通常情况下，电磁铁由控制器控制，控制器可以是计算机、PLC等控制器。

2. 阀芯和阀座
电磁换向阀芯和阀座是电磁换向阀的关键部件。

阀芯在阀体内移动，通过密封垫圈与阀座配合，从而改变阀的进出口，实现在流体管路中的转向、截止、调节等控制功能。

3. 操纵杆
操纵杆是连接阀芯和电磁铁的组件，它通过抽动或推动操纵杆的方式控制电磁铁的通断，从而控制阀芯的开关。

4. 液压控制系统
电磁换向阀通常用于液压系统中，在液压系统中，油液被泵送到阀体中，经过阀芯和阀座的嵌合连接后，流向各个执行元件，如液压缸、液压电机等。

5. 气动控制系统
电磁换向阀也可以用于气动系统中。

在气动系统中，压缩空气被注入阀体中，经过阀芯和阀座的连接和阀门的开关控制，将气体分配到各个执行元件（如气动缸、气动振动器等）。

总的来说，电磁换向阀是一种常用的液压、气动控制元件，它的工作原理是利用电磁控制阀芯的开关动作，从而实现流体管路中的转向、截止、调节等控制功能，具有操作简便、效率高、可靠性好等特点。

在不同的工业领域中，广泛应用于机械制造、船舶制造、冶金工业、石油石化、建筑工程等领域。

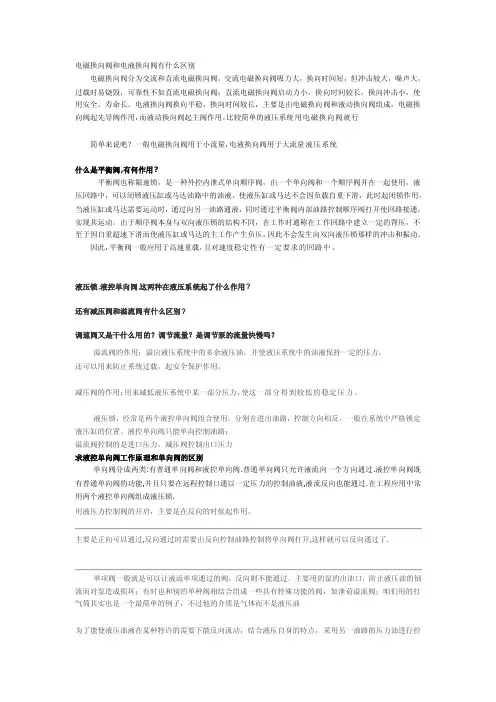

电磁换向阀和电液换向阀有什么区别电磁换向阀分为交流和直流电磁换向阀，交流电磁换向阀吸力大，换向时间短，但冲击较大，噪声大，过载时易烧毁，可靠性不如直流电磁换向阀；直流电磁换向阀启动力小，换向时间较长，换向冲击小，使用安全，寿命长。

电液换向阀换向平稳，换向时间较长，主要是由电磁换向阀和液动换向阀组成，电磁换向阀起先导阀作用，而液动换向阀起主阀作用。

比较简单的液压系统用电磁换向阀就行简单来说吧？一般电磁换向阀用于小流量，电液换向阀用于大流量液压系统什么是平衡阀,有何作用?平衡阀也称限速锁，是一种外控内泄式单向顺序阀，由一个单向阀和一个顺序阀并在一起使用，液压回路中，可以闭锁液压缸或马达油路中的油液，使液压缸或马达不会因负载自重下滑，此时起闭锁作用。

当液压缸或马达需要运动时，通过向另一油路通液，同时通过平衡阀内部油路控制顺序阀打开使回路接通，实现其运动。

由于顺序阀本身与双向液压锁的结构不同，在工作时通称在工作回路中建立一定的背压，不至于因自重超速下滑而使液压缸或马达的主工作产生负压，因此不会发生向双向液压锁那样的冲击和振动。

因此，平衡阀一般应用于高速重载，且对速度稳定性有一定要求的回路中。

液压锁,液控单向阀,这两种在液压系统起了什么作用?还有减压阀和溢流阀有什么区别?调速阀又是干什么用的？调节流量？是调节泵的流量快慢吗？溢流阀的作用：溢出液压系统中的多余液压油，并使液压系统中的油液保持一定的压力，还可以用来防止系统过载，起安全保护作用。

减压阀的作用：用来减低液压系统中某一部分压力，使这一部分得到较低的稳定压力。

液压锁，经常是两个液控单向阀组合使用，分别在进出油路，控制方向相反，一般在系统中严格锁定液压缸的位置。

液控单向阀只能单向控制油路；溢流阀控制的是进口压力，减压阀控制出口压力求液控单向阀工作原理和单向阀的区别单向阀分成两类:有普通单向阀和液控单向阀.普通单向阀只允许液流向一个方向通过.液控单向阀既有普通单向阀的功能,并且只要在远程控制口通以一定压力的控制油液,液流反向也能通过.在工程应用中常用两个液控单向阀组成液压锁.用液压力控制阀的开启，主要是在反向的时候起作用。

液压机换向阀工作原理
手动换向阀通过手动旋转阀芯来改变液压油的流动方向。

当手动换向阀处于中间位置时，液压油无法通过阀芯流动。

当手动换向阀旋转时，阀芯的两个端口中的一个会与阀体中的流道相连，使液压油流向相应的执行机构，实现正、反转运动。

电磁换向阀通过电磁激励来改变液压油的流动方向。

当电磁换向阀通电时，电磁线圈产生磁场，使阀芯被吸合到相应的位置，使液压油流向相应的执行机构。

当电磁换向阀断电时，阀芯由于阻力或弹簧的作用回到原位，液压油的流动方向也随之改变。

气动换向阀通过气压操控来改变液压油的流动方向。

当气动换向阀通气时，气压作用于阀芯，使其移动到相应位置，液压油流向相应的执行机构。

当气动换向阀停止通气时，阀芯由于阻力或弹簧的作用回到原位，液压油的流动方向也随之改变。

总之，液压机换向阀的工作原理是通过操控阀芯的位置，改变液压油的流动方向，从而实现液压机的正、反转运动。

不同类型的换向阀有不同的控制方式，但其基本原理都是通过阀芯与阀体之间的密封结构来控制液压油的流动。

液压机换向阀在液压机械中起到了至关重要的作用，对于液压系统的正常运行具有重要意义。

液压多路换向阀电磁阀常见故障及排除液压多路换向阀是液压系统中重要的元件之一，它通过控制液压油的流向和压力来实现液压系统的动作。

在液压多路换向阀中，电磁阀作为控制元件，起着至关重要的作用。

然而，电磁阀在使用过程中也会出现各种故障，影响液压系统的正常运行。

本文将介绍液压多路换向阀电磁阀常见的故障及排除方法。

一、电磁阀无法动作1. 电源不足当电磁阀无法动作时，首先要检查电源是否正常。

可能是电源电压不足或者电源线路接触不良导致的问题。

解决方法是检查电源线路，排除故障，确认电源供应正常。

2. 线圈损坏电磁阀的线圈是电磁阀正常工作的关键部件，如果线圈损坏，就会导致电磁阀无法动作。

这时需要更换新的线圈，并确保线圈的连接牢固。

3. 堵塞有时候电磁阀会因为进入杂质或者液压油污染而造成堵塞，导致无法动作。

解决方法是清洗电磁阀，排除堵塞，保持清洁。

二、电磁阀动作不稳定1. 油温过高液压系统工作时，由于摩擦和内部能量损耗，会导致液压油温升高，如果液压油温过高，就会造成电磁阀动作不稳定。

解决方法是采取降温措施，保持液压系统正常工作温度。

2. 内部泄漏电磁阀内部如果因为密封不良或者零部件磨损而发生泄漏，就会导致电磁阀动作不稳定。

解决方法是检查电磁阀内部，更换损坏的零部件，确保电磁阀的正常工作。

三、电磁阀发生异响1. 油质不合格如果液压系统使用的液压油质量不合格，就会导致电磁阀发生异响。

解决方法是更换合格的液压油，保证液压系统正常工作。

2. 零部件松动电磁阀在长时间的工作过程中，由于零部件的松动或者磨损，会导致电磁阀发生异响。

解决方法是及时检查电磁阀零部件，进行必要的修理或更换。

四、电磁阀渗漏1. 密封件老化电磁阀在工作过程中，由于密封件老化或者损坏，会导致电磁阀发生渗漏。

解决方法是更换合适的密封件，确保电磁阀的密封性能。

2. 安装不当如果电磁阀在安装过程中没有按照规定的方法进行，就会导致电磁阀发生渗漏。

解决方法是重新安装电磁阀，确保安装正确。

液压换向阀_电磁换向阀要点液压换向阀是一种用于实现液压系统中流体换向的装置。

电磁换向阀是一种利用电磁力控制流体换向的阀门。

在液压系统中，液压换向阀起着控制流体传动方向的重要作用，而电磁换向阀则通过电磁力控制阀门的启闭来使流体换向。

下面将重点介绍液压换向阀和电磁换向阀的相关要点。

1.液压换向阀的类型：液压换向阀通常分为手动换向阀和自动换向阀两种类型。

手动换向阀需要人工操作来控制流体换向，常见的有手摇换向阀和脚踏换向阀。

自动换向阀则是通过液压控制来实现流体换向，常见的有液压换向阀、电动液压换向阀等。

2.液压换向阀的工作原理：液压换向阀的工作原理是通过阀芯的运动来改变流体的通道，从而实现流体的换向。

在液压系统中，液压换向阀通常由阀体、阀芯、弹簧等部件组成。

当液压换向阀的控制信号到来时，阀芯会受到电磁力或机械力的作用而发生位移，从而改变阀芯与阀体之间的关系，使流体在不同的通道中流动，实现换向功能。

3.液压换向阀的特点：(1)可靠性高：液压换向阀采用液压控制方式，具有工作可靠、响应迅速等特点，能够准确控制流体的换向。

(2)紧凑结构：液压换向阀的体型相对较小，结构紧凑，方便安装和布置，可以在较小的空间内实现流体换向控制。

(3)可调节性好：液压换向阀具有较大的调节范围和调节精度，可根据实际需要进行调节，满足不同工况下的换向要求。

(4)负载能力强：液压换向阀能够承受较大的负载，能够适应高压和大流量的液压系统。

4.电磁换向阀的原理：电磁换向阀通过电磁铁产生的电磁力来控制阀门的启闭，进而实现流体的换向。

电磁换向阀通常由电磁铁、阀体、阀芯、弹簧等部件组成。

当电磁换向阀的控制信号到来时，电磁铁会产生电磁力，使阀芯运动，从而改变阀芯与阀体之间的关系，实现流体的换向。

5.电磁换向阀的特点：(1)控制精度高：电磁换向阀能够根据不同的控制信号精确控制阀门的启闭，具有较高的控制精度。

(2)相对简单：电磁换向阀结构相对简单，易于安装和维护。

液压电磁换向阀测试原理
液压电磁换向阀测试原理是指在对液压电磁换向阀进行测试时
需要遵循的基本原理。

液压电磁换向阀是一种重要的液压元件，用来控制液压系统中液压油的流向，通常用于控制液压缸或液压马达的运动方向。

测试液压电磁换向阀可以保证其性能的可靠性和稳定性，以及避免因阀门失效而造成设备损坏或生产事故的发生。

液压电磁换向阀测试的原理主要包括以下几个方面：
1.测试液体：测试液体是指在测试液压电磁换向阀时所使用的液体，其特性必须符合测试要求，例如使用粘度、温度等方面的要求。

2.测试方法：测试方法包括静态测试和动态测试两种方法，静态测试主要测试电磁阀的电气性能，动态测试主要测试换向阀的液压性能。

3.测试仪器：测试仪器包括数字万用表、示波器、液压泵等，不同的测试方法需要使用不同的测试仪器。

4.测试步骤：测试步骤包括准备工作、测试前检查、测试操作、测试结果判断等，每个步骤都需要严格按照要求进行。

通过遵循液压电磁换向阀测试原理，可以确保测试的准确性和有效性，保证液压系统的正常运行。

- 1 -。

名词解释三位四通电磁换向阀在液压与气动系统中，三位四通电磁换向阀是一种非常关键且常用的控制元件。

它的作用就像是一个指挥交通的交警，灵活地控制着流体的流动方向，从而实现各种复杂的动作和功能。

要理解三位四通电磁换向阀，首先得明白“三位”和“四通”这两个概念。

所谓“三位”，指的是这种换向阀有三个工作位置。

这三个位置分别是：中位、左位和右位。

中位是指阀芯在中间时的位置，此时液压油的通路处于一种特殊状态；左位和右位则是阀芯分别移动到左侧和右侧时的位置，每个位置对应着不同的油液通路。

再来说说“四通”。

四通指的是该换向阀有四个油口，分别是两个工作油口（通常称为 A 口和 B 口），以及两个进油口和回油口（一般是P 口和 T 口）。

通过阀芯在不同位置的切换，这四个油口之间的连通关系会发生改变，从而实现对执行元件（比如液压缸或液压马达）的运动方向控制。

三位四通电磁换向阀的工作原理其实并不复杂。

当电磁线圈不通电时，阀芯处于中位。

在中位时，各油口之间的连通情况会根据具体的阀型而有所不同。

有些中位机能可以使执行元件在中位时保持不动，有些则可以实现差动连接等特殊功能。

当给其中一个电磁线圈通电时，阀芯会在电磁力的作用下移动到相应的位置（左位或右位）。

比如，当阀芯移动到左位时，P 口与 A 口相通，B 口与 T 口相通，液压油从 P 口进入，经过 A 口流向执行元件，然后从 B 口流出，经过 T 口回到油箱，从而推动执行元件向一个方向运动。

反之，当阀芯移动到右位时，P 口与 B 口相通，A 口与 T 口相通，液压油的流向改变，执行元件就会向相反的方向运动。

三位四通电磁换向阀在实际应用中具有广泛的用途。

在机床、工程机械、冶金设备等众多领域的液压系统中，都能看到它的身影。

例如，在机床的液压卡盘中，通过三位四通电磁换向阀来控制卡爪的夹紧和松开；在起重机的液压系统中，它可以控制起重臂的升降和伸缩。

在选择三位四通电磁换向阀时，需要考虑多个因素。

电磁换向阀‎和电液换向‎阀的结构和‎工作原理‎2011-‎08-30‎11:1‎4‎电磁换向阀‎和电液换向‎阀的结构和‎工作原理‎‎电磁换向阀‎和电液换向‎阀的结构和‎工作原理‎4WE‎5型电磁换‎向阀采用湿‎式交流或直‎流电磁铁。

‎该阀是通过‎电磁铁控制‎阀芯的不同‎工作位置。

‎当电磁铁断‎电时，阀芯‎靠弹簧压力‎保持在中间‎或终端位置‎(脉冲式阀‎除外)。

电‎磁铁通电，‎阀芯被推到‎工作位置上‎，断电后又‎恢复到初始‎状态。

这时‎用手推动故‎障检查按钮‎可使阀芯移‎动。

‎由于湿式电‎磁铁内部与‎回油腔相通‎，这样衔铁‎油里移动，‎可以减少磨‎损、缓冲，‎并且提高了‎散热性能，‎提高了使用‎寿命。

交流‎电磁铁具有‎动作时间短‎，电气控制‎线路简单，‎不需特殊的‎触头保护等‎特点。

直流‎电磁铁是切‎换特性软，‎动作频率高‎，对过载或‎低电压反应‎不敏感，工‎作可靠。

‎WE型‎换向阀是由‎电磁铁控制‎的滑阀式换‎向阀，它主‎要用于控制‎液体的通断‎和流动方向‎。

其‎结构主要是‎由阀体(1‎)、电磁铁‎(2)、滑‎阀(3)以‎及复位弹簧‎(4)等组‎成。

在不通‎电的情况下‎被复位弹簧‎保持在中间‎位置或初始‎位置上(脉‎冲阀除外)‎。

电磁铁的‎推力通过推‎杆(5)作‎用在滑阀(‎3)上，并‎且把它从静‎止位置推到‎工作位置上‎(终端位置‎)，由此改‎变了液流的‎方向P→A‎和B→T或‎者P→B和‎A→T。

当‎电磁铁断电‎后，滑阀(‎3)被复位‎弹簧(4)‎重新推到原‎来的静止位‎置上。

在电‎磁铁断电时‎，用故障检‎查按钮推动‎滑阀移动。

‎WE‎H型换向阀‎(图28)‎WE‎H型换向阀‎是由电磁阀‎作为先导控‎制的滑阀工‎换向阀。

用‎于控制液流‎的通断和流‎动方向。

‎换向阀‎是由主阀体‎(1)、主‎阀芯(2)‎、一个或二‎个复位弹簧‎(3)和带‎一个或二个‎电磁铁的先‎导阀组成。

‎主阀芯(2‎)借助于弹‎簧力或液压‎力保持中间‎位置。
