电磁四通换向阀工作原理

电磁控制换向阀的工作原理
1.结构组成：
2.工作原理：
当电磁铁未通电时，阀芯会被弹簧或其他力推向一个位置，使得流体
通过特定的通道流过。

当电磁铁通电时，产生的磁场将使阀芯受到磁力的
作用，克服弹簧或其他力的影响，从而将阀芯移动到另一个位置。

新位置
的通道与旧位置的通道连接，从而改变流体的流动方向。

3.动作过程：
当电磁铁通电时，电流通过线圈，产生的磁场将吸引阀芯。

当磁场强
大到足够推动阀芯的力时，阀芯开始移动。

当阀芯移动到特定位置时，通
道发生转变，流体的流动方向也随之改变。

当电磁铁断电时，磁场消失，
阀芯受到弹簧或其他力的作用，返回初始位置，恢复流体的原始流动方向。

4.控制方式：
总结起来，电磁控制换向阀的工作原理是通过通电产生磁场，使阀芯
受到磁力的作用而移动，从而改变流体的流动方向。

它可以实现远程控制、自动化操作和流量切换，广泛应用于工业控制系统、液压系统、气动系统
等领域。

电磁控制换向阀的工作原理嗨，朋友！今天咱们来唠唠电磁控制换向阀这个超有趣的东西哦。

你知道吗，电磁控制换向阀就像是一个超级聪明的小管家，在液压或者气动系统里掌管着流体的走向呢。

那它到底是怎么做到的呢？咱们先从它的结构说起吧。

这个电磁控制换向阀啊，里面有好多小部件，就像一个小团队一样。

有阀体，这阀体就像是小管家住的房子，是整个阀门的外壳，把里面的东西都给保护起来。

然后呢，还有阀芯，这个阀芯可重要啦，它就像一个调皮的小滑块，在阀体内跑来跑去的。

再加上电磁部分，这就像是小管家的大脑，指挥着阀芯的行动呢。

当这个电磁控制换向阀没有通电的时候，阀芯在阀体里是处于一个初始的位置的。

就好像一个小懒虫在自己的小窝里还没被叫醒一样。

这个时候，流体就会按照这个初始位置设定好的通道流动。

比如说，在液压系统里，油液就会从一个特定的入口流到一个特定的出口，规规矩矩的。

可是呢，一旦给电磁控制换向阀通电啦，哇塞，就像给这个小管家打了一针兴奋剂一样。

通电之后的电磁部分就产生了磁场，这个磁场就像一只无形的大手，一下子就把阀芯给拉或者推到了另外一个位置。

这时候的阀芯就像是被魔法棒点了一下，立马换了个地方待着。

那这个阀芯位置一换，流体的通道可就变啦。

原本流向A处的油液或者气体，现在就被引导着流向了B处。

这就好比是原本一条路是通向小花园的，结果突然之间这条路被魔法改道，通向了小池塘。

你看，在一些自动化的生产线上，电磁控制换向阀的作用可大啦。

比如说在汽车制造车间里，那些机械臂的动作，很多都是靠液压或者气动系统来驱动的。

电磁控制换向阀就像一个幕后的小导演，通过控制流体的方向，让机械臂准确地抓取零件、进行焊接或者组装。

如果没有这个小管家，那些机械臂就会像没头的苍蝇一样，乱了套啦。

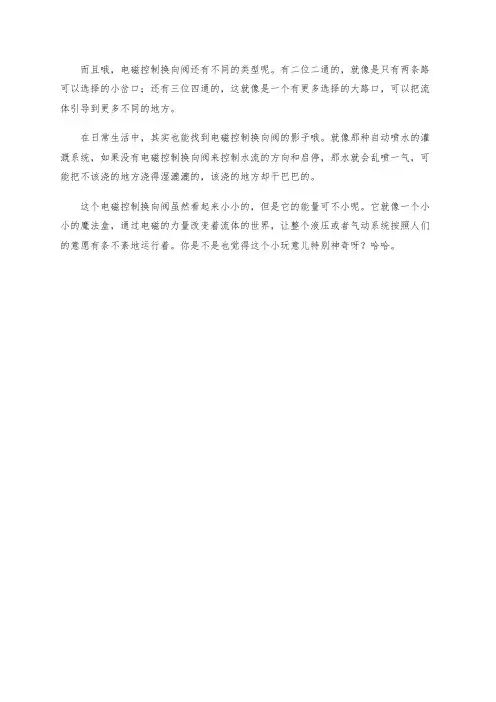

而且哦，电磁控制换向阀还有不同的类型呢。

有二位二通的，就像是只有两条路可以选择的小岔口；还有三位四通的，这就像是一个有更多选择的大路口，可以把流体引导到更多不同的地方。

YC24D二位四通电磁换向阀二位四通电磁阀
二位四通电磁阀YC24D原理：
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞。

电磁阀选型：
电磁阀分为常开和常闭二种；一般选用常闭型，通电打开，断电关闭；但在开启时间很长关闭时很短时要选用常开型。

动作时间很短频率较高时一般选取直动式，大口径选用快速系列。

一般电磁阀不防水，在条件不允许时请选用防水型，工厂可以定做。

简述三位四通电磁换向阀工作原理三位四通电磁换向阀是一种用于控制流体流向的装置，它通过控制电磁线圈的开关状态，实现对液体或气体流向的调节。

该阀具有广泛的应用领域，如液压系统、气动系统、供水系统等。

三位四通电磁换向阀的工作原理可分为两个阀体工作的阀块式和阀体间流体通道切换的阀座式。

1.阀块式的工作原理：阀块式的三位四通电磁换向阀主要由阀块、线圈、活塞组成。

其工作原理如下：-当线圈通电时，产生电磁力驱动活塞向一个方向运动。

-活塞与阀块上的密封圈形成密封，使得流体只能通过指定的通道。

-当线圈断电时，电磁力消失，活塞回到初始位置，密封圈不再封闭通道，流体改变流动方向。

2.阀座式的工作原理：阀座式的三位四通电磁换向阀具有两个阀体，每个阀体上有一个阀座。

其工作原理如下：-当线圈通电时，产生电磁力使得一个阀体的阀座与另一个阀体断开。

-断开的阀座与外部的通道相连，而另一个阀座与内部的通道相连。

-此时，流体可以通过外部通道进入内部通道，改变了流动方向。

-当线圈断电时，电磁力消失，两个阀体的阀座再次接触，阻止了流体的流动。

无论是阀块式还是阀座式的三位四通电磁换向阀，其控制流向的基本原理都是通过电磁力来驱动阀体或阀座的移动，从而改变流体的流向。

这种电磁控制方式的优点是操作方便、快速响应、可实现自动控制，并且电磁力的大小和方向可以通过控制线圈的电流来调节，从而实现对流体流向的精确控制。

总结起来，三位四通电磁换向阀通过电磁力控制阀体或阀座的移动来改变流体的流向，具有操作方便、快速响应、可实现自动控制等特点，广泛应用于各种液压系统和气动系统中。

SWHXF四腔四通换向阀说明书北京神雾热能技术有限公司本四通阀专门供蓄热式工业炉窑空气、煤气与烟气系统集中换向使用，为我公司自行开发研制，并已申报国家专利。

一．工作原理本阀采用立式双列布置，共四通道，采用液压或气压驱动。

上部通道为空气（煤气）入口，下部通道为烟气出口，中部两通道分别接蓄热室（见附图一）。

阀瓣与阀座采用平面密封，阀座上镶有耐温耐腐蚀特种密封材料，具有一定密封补偿性能，上下阀瓣采用柔性连接，因此密封可靠。

左右两组阀通过一连杆由液压缸（或气缸）驱动同时动作，对角两密封面可通过调整连接杆及驱动杆上的螺纹达到同时可靠密封。

两只驱动油缸（或气缸）一次动作只使用其中一只，两缸交替动作，这样可使两边作用力及动作速度相同。

液压系统（见附图二）采用双泵系统，工作时只使用一台，另一台备用。

两油泵出口均接有单向阀，以保证其中一台泵工作时，压力油不会进入另一台泵而流回油箱。

压力油经溢流阀调定系统工作压力后到电磁换向阀，经电磁阀的切换，便两只油缸交替动作。

电磁阀及油缸之间接有由两液控单向阀组成的液压锁及两单向节流阀，两单向节流阀可分别调节两油缸的运行速度，液压锁可使换向完毕电磁阀断电后，油缸中油液不会回流，从而保证四通阀在一段时间内保持原位。

四通换向阀上装有三只接近开关，分上、中、下三个位置安装，中间一个只起换向阀中间定位作用，一般在烘炉时使用。

上下两个在换向时使用。

一次换向完毕后，上（或下）接近开关发出讯号，经延时4~6秒，切断电磁阀电磁铁电源，使电磁阀归中位。

此时是否同时切断油泵电机电源，分如下两种情况：1. 换向阀换向时间间隔在分钟以上时，同时切断油泵电机电源，这样有利于延长油泵寿命；2. 换向阀换向时间间隔在分钟以下时只切断电磁阀电源，油泵长期工作，这样以避免电机频繁起动造成电机过热。

选定哪种工况，通过电气控制系统实现。

接近开关发出的讯号同时接指示灯及报警系统。

电磁阀在一次得电8~10秒而接近开关不发出讯号、指示灯不亮者，应声音报警，表示换向阀工作未到位，应及时排除故障。

二位四通电磁换向阀工作原理二位四通电磁换向阀工作原理一、什么是二位四通电磁换向阀二位四通电磁换向阀是一种常用的控制元件，用于控制液压系统中液体流动的方向。

它由电磁铁及换向阀芯组成，通过控制电磁铁的通断来实现液体流动方向的改变。

二、工作原理1. 结构二位四通电磁换向阀主要由以下几部分组成：•换向阀芯：通过在阀体内的移动来改变阀的工作状态，包括接通通道和封堵通道两种状态；•电磁铁：电磁线圈通过通电使电磁铁产生吸力，控制换向阀芯的移动；•密封圈：保证阀芯和阀体之间的密封性，防止液体泄漏。

2. 工作过程二位四通电磁换向阀的工作过程如下：1.初始状态：电磁铁通电前，阀芯处于初始位置，将液体流向通道A；2.通电动作：电磁铁通电后，产生吸力，使阀芯移动，改变阀的工作状态；3.工作状态1：当阀芯移动到位后，接通通道A和通道B，液体从通道A流入通道B；4.断电动作：当电磁铁断电后，吸力消失，阀芯受到弹簧力的作用，返回初始位置；5.工作状态2：阀芯返回初始位置后，封堵了通道B，液体无法再次流入通道B。

3. 特点二位四通电磁换向阀具有以下几个特点：•简单可靠：结构简单，易于操作和维护；•快速响应：电磁换向阀可以快速切换工作状态，实现液体流向的改变；•高精度控制：可以精确控制液体流动的方向和流量。

三、适用范围由于二位四通电磁换向阀工作原理简单可靠，广泛应用于各种液压系统，特别是以下领域：•工程机械：挖掘机、装载机、起重机等；•冶金设备：铸造机械、轧钢机、风力发电机组等；•自动化生产线：自动装配线、涂装线等。

总之，二位四通电磁换向阀在液压系统中扮演着重要的角色，通过不断改变液体的流动方向和流量，实现对系统的精确控制。

4.额定参数二位四通电磁换向阀的一些重要额定参数包括：•额定电压：电磁铁工作所需的电压范围，通常为直流电源，常见的额定电压有12V、24V等；•额定流量：阀体内通过的液体流量，通常以立方米/小时或升/分钟表示；•额定压力：阀体所能承受的最大压力，通常以兆帕或巴表示；•温度范围：电磁铁和阀芯所能耐受的温度范围，通常以摄氏度表示；•密封等级：阀体和阀芯之间的密封性能，通常以IP标准表示。

电磁四通换向阀的结构与工作原理一、结构：1.电磁铁：电磁铁是电磁四通换向阀的核心部件，用于产生磁场来控制阀芯的运动。

它由线圈、铁芯和固定架等组成，线圈通电时会产生磁场，使铁芯被吸引或排斥，从而实现阀芯的运动。

2.阀体：阀体是电磁四通换向阀的外壳，由铝合金等材料制成。

它通过内部的通道和连接口与管路系统相连，用于调节介质的流通方向和流量大小。

3.阀芯：阀芯是电磁四通换向阀的关键部件，用于控制介质的流通方向。

它由密封套、弹簧和阀杆等部分组成。

阀芯可以在阀体的不同位置进行线性运动，从而改变流通通道的开关状态。

4.弹簧：弹簧用于提供阀芯的复位力，即当电磁铁停止通电时，弹簧会将阀芯推回初始位置，实现阀芯的复位。

二、工作原理：1.通电状态：当电磁铁通电时，磁场使铁芯被吸引，阀芯与阀体之间的密封套向电磁铁靠拢，通道A与通道B相连，同时通道C与通道D相连。

介质从通道A进入阀体，经过通道B进入通道C，然后从通道D排出。

这样就实现了介质的流通，完成了一个通道的开启。

2.断电状态：当电磁铁停止通电时，磁场消失，阀芯由于自身重力和弹簧的作用力，向下运动，使密封套与阀体分离。

此时通道A与通道D相连，通道B与通道C相连。

介质从通道A进入阀体，经过通道D进入通道B，然后从通道C排出。

这样就实现了介质的流通，完成了另一个通道的开启。

通过不同的通电和断电组合，可以实现不同通道之间的切换，从而达到控制介质流通方向的目的。

总结起来，电磁四通换向阀是一种利用电磁作用力来控制阀芯运动的装置，通过改变阀芯的位置，实现介质流通通道的切换。

它结构简单，可靠性高，精度较高，广泛应用于液压、气动、冶金等领域的控制系统中。

电磁换向阀
一、换向阀
换向阀是利用阀芯对阀体的相对运动，使得油路接通，关断或
变换右路的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向。

液压传动系统对换向阀性能的主要要求是：
1）油液流经换向阀时压力损失要小；
2）互不相通的油口间的泄露要小；
3）换向要平稳、迅速且可靠。

换向阀的种类很多，其分类方式也各有不同，一般来说按阀芯
相对阀体的运动方式来分有滑阀和转阀两种；按操作方式分有
手动、机动、电磁动、液动和电液动两种；按阀芯工作时在阀
体中所处的位置有二位和三位等；按换向阀所控制的通路数不
同有二通、三通、四通和五通等。

二、电磁换向阀
电磁换向阀是利用电磁铁的通电吸合与断电释放而直接推动阀
芯来控制也流方向的。

它是电气系统与液压系统之间的信号转
换元件，它的电气信号由液压设备中的按钮开关、限位开关、
行程开关等电气元件发出，从而可以使液压系统方便地实现各
种操作及自动顺序动作。

二位三通电磁换向阀的图形符号：。

电磁阀：二位四通与二位五通有什么区别，几位几通是什么意思二位四通阀和二位五通阀有什么区别？估计很多人都搞不清楚，甚至有些刚入行的工程师连电磁阀几位几通是什么意思都还弄不清楚，今天我们就把这个问题好好理一理：什么是电磁阀电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀的工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

这样通过控制电磁铁的电流通断就控制了机械运动。

气动系统的电磁阀也是同样的道理，只是两者应用的工作介质不同，产品设计上会有些差异，故而不能通用。

生产中常用的电磁阀有哪些我们在生产中常用的电磁阀2位2通通用型阀，2位3通阀，2位4通阀，2位5通阀等；要了解2位4通阀和2位5通阀有什么区别，首先要了解电磁阀“位”和“通”的含义：电磁阀“位”和“通”的含义：“位”和“通”是气动换向电磁阀的重要概念。

不同的“通”和“位”构成了不同类型的气动换向电磁阀。

通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通；前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T 线）有几个就是几位。

以下为四通换向阀工作原理，一起来看看吧。

1、四通换向阀的构成四通换向阀主要由四通气动换向阀（主阀）、电磁换向阀（控制阀）及毛细管组成。

主阀内由滑块、活塞组成活动阀芯，主阀阀体两端有通孔可使两端的毛细管与阀体内空间相连通，滑块两端分别固定有活塞，活塞两边的空间可通过活塞上的排气孔相通。

控制阀由阀体和电磁线圈组成。

阀体内有针型阀芯。

主阀与控制阀之间有三根（或四根）毛细管相连，形成四通换向阀的整体。

2、四通换向阀的工作原理主阀的管口（4）连接于压缩机高压排气口，管口（2）连接于压缩机低压吸气口。

（1）、（3）两个管口分别连接蒸发器的出气口和冷凝器的进气口。

按图所示，（3）接冷凝器进气口，（1）接蒸发器出气口。

)当电磁阀不通电时，系统工作于制冷状态，控制阀因弹簧1的作用，阀心移至左端，处于释放状态，此时毛细管E与C连通。

因为E接在低压吸气管上，所以毛细管C及主阀内左端空间均为低压，高压气体由主阀管口4进入主阀，经活塞I的排气孔使主阀内的右端空间成为高压，推动主阀阀芯移至左端，管口2与管口1连通而管口4与管口3连通，系统形成制冷循环状态。

（如图所示）当电磁阀通电时，电磁力吸动控制阀阀芯向右移动，毛细管E与D相连。

主阀内右端空间成为低压，高压气体经活塞II的排气孔进入主阀内左端空间，推动阀芯移向右端，管口2与管口3连通而管口4与管口1连通，蒸发器、冷凝器的功能对换，系统转换成制热循环状态。

3、四通换向阀应用中的注意事项a）四通换向阀的各接口焊接应严密、可靠，避免出现假焊、虚焊等不良现象；b）四通换向阀不应出现与其它管路、部件碰撞、摩擦现象，以避免造成噪音及部件损坏等后果；c）四通换向阀线圈应固定牢固，避免出现松动现象，影响四通阀吸合的可靠性；d）四通换向阀在焊接时必须采取有效的降温措施，以防置在焊接过程中因高温引起阀芯变形，造成部件报废；e）使用中四通换向阀的四根管路应为2热2凉，如出现温差过小或无温差，说明四通换向阀高、低压已经串气，应及时更换四通换向阀。

四通换向阀的工作原理一、什么是四通换向阀四通换向阀（Four-way Directional Valve），也被称为多路换向阀，是一种用于控制流体介质流向的关键元件。

它广泛应用于液压系统中，能够实现流体的正、反、停及换向操作。

四通换向阀通常由阀体、阀芯、驱动装置等部分组成。

下面将详细介绍四通换向阀的工作原理。

二、四通换向阀的工作原理四通换向阀的工作原理基于阀芯的运动控制来实现介质的不同流向。

通过控制阀芯的位置，可以使液体通过阀体的不同通道，从而实现流动方向的改变。

四通换向阀通常具有三个工作位置：液体流入位置（IN position）、液体流出位置（OUT position）和液体封堵位置（EXHAUST position）。

阀芯通常采用手动操纵或电磁驱动装置控制。

在手动操纵方式下，操作者通过旋转手柄或拨动开关来改变阀芯的位置。

在电磁驱动方式下，通过控制电磁阀的电磁信号来改变阀芯的位置。

三、四通换向阀的工作步骤1. 液体流入位置当四通换向阀处于液体流入位置时，阀芯将介质引导到阀体的入口通道。

此时，阀芯与阀体的通道呈现一一对应的关系，使得介质可以自入口流入阀体，然后通过出口流出。

2. 液体流出位置当操作者将四通换向阀转到液体流出位置时，阀芯将介质引导到阀体的出口通道。

与液体流入位置相比，阀芯与阀体的通道关系发生了改变，使得介质可以从入口经过阀体，然后通过出口排出。

3. 液体封堵位置在液体封堵位置，四通换向阀使得入口和出口通道之间完全隔离，避免了液体的流动。

这个位置在需要封堵介质流动的情况下起到重要作用。

四通换向阀的工作步骤可以简单总结为：液体流入位置→ 液体封堵位置→ 液体流出位置。

通过改变阀芯的位置，可以实现介质的不同流向，满足液压系统的控制要求。

四、四通换向阀的应用四通换向阀广泛应用于各种液压设备和系统中。

它具有以下几个主要应用场景：1.液压系统中的流向控制：通过控制四通换向阀的工作位置，可以实现液压系统中不同执行机构的顺序控制、流程控制等。

一、四通阀型号表示方法：华鹭:STF-XX XXSTF——“四通阀”的汉语拼音第一个字母前两位数字——四通阀的能力，匹数后两位数字——产品的设计代号例：STF-0401表示四匹的四通阀，属第一代产品。

兰柯：DHF-（）（）其中DHF中的D代表电磁驱动，H代表换向，F代表阀。

第一个（）表示名义容量，用阿拉伯数安表示，单位千大卡；第二个（）是企业设计编号，用字母A、B、。

依次表示。

三花：SHF-（）（）-（）（）（）（）-（）其中SHF是四通换向阀基本代号；第一个（）是名义容量（KW），用阿拉伯数字表示；第二个（）表示造用制冷工质区别代号：R410A用“H”表示，R407C用“K”表示，R22不表示；第三个（）表示D接管内径，单位为（1/8）“，3表示（3/8）”等；第四个（）表示E、S、C接管内径，单位为（1/8）“，3表示（3/8）”等；第五个（）表示D接为U形弯用U表示，直管不表示；第六个（）表D接管偏向E接管方向用D1表示，偏向C接管方向用D2表示，中间位置不表示；第七个（）用A~Z表示个别用户，一般用途不表示。

二、四通阀的结构及工作原理当电磁阀线圈处于断电状态，如图（Ⅰ），先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管①后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。

当电磁阀线圈处于通电状态，如图（Ⅱ），先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管①后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管与室内机接管相通，另两根接管相通，形成制热循环。

三、结构特点1、中间位置由四通阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，E、S、C三条接管相互通气，产生中间流量，此时，压缩机内高压管内的冷媒可以直接流回低压管。

电磁换向阀的分类电磁换向阀的品种繁多，按其工作位置数和通路数的多少可分为二位三通、二位四通、三位四通等；按其复位和定位形式可分为弹簧复位式、钢球定位式、无复位弹簧式；按其阀体与电磁铁的连接形式可分为法兰连接和螺纹连接；按其所配电磁铁的结构形式可分为干式和湿式，每一类又有交流、直流、本整等形式，而且所需电源电压又有好多种，因而在其结构上存在很多差别。

1.按接口数及切换位置数分类接口是指阀上各种接油管的进、出口，进油口通常标为P，回油口则标为R或T，出油口则以A、B来表示。

阀内阀芯可移动的位置数称为切换位置数,通常我们将接口称为“通”，将阀芯的位置称为“位”。

因此，按其工作位置数和通路数的多少可分为二位三通、二位四通、三位四通等。

位和通路符号2.按操作方式分类推动阀内阀芯移动的动力有手、脚、机械、液压、电磁等方法。

3.按其复位和定位形式分类可分为弹簧复位式、钢球定位式、无复位弹簧式。

4.按其阀体与电磁铁的连接形式分类可分为法兰连接和螺纹连接。

5.按其所配电磁铁的结构形式分类可分为干式和湿式。

归类一下：按照结构形式分：座阀式换向阀、滑阀式换向阀、转阀式换向阀滑阀式换向阀1.换向阀的结构和工作原理结构阀体：有多级沉割槽的圆柱孔阀芯：有多段环行槽的圆柱体分类按工作位置数分（阀心相对于阀体的工作位置数）：二位、三位、四位按通路数分（阀体对外连接的主要油口数，不包括控制油和泄漏油口）：二通、三通、四通、五通按控制方式分：电磁、液动、电液、机动、手动换向阀的结构原理和图形符号图形符号含义：1 位——用方格表示，几位即几个方格2 通——↑不通——┴ 、┬箭头首尾和堵截符号与一个方格有几个交点即为几通。

3 油口有固定方位和含义：p——进油口(左下）T——回油口（右下）A.B——与执行元件连接的工作油口（左、右上)2.滑阀的中位机能滑阀机能：换向阀处于常态位置时，阀中各油口的连通方式，对三位阀即中间位置各油口的连通方式，所以称中位机能。

电磁四通换向阀工作原理
电磁四通换向阀是一种使用电磁力控制的特殊阀门，可用于控制流体的方向。

其工作原理如下：
1. 结构组成：电磁四通换向阀主要由电磁铁、阀体、阀芯和导向弹簧等部件组成。

2. 状态控制：电磁四通换向阀有两个不同的状态，分别是工作状态和停止状态。

工作状态时，电磁铁通电，产生电磁力吸引阀芯，使阀芯沿着导向弹簧方向移动，改变阀体内的通道排列形式。

停止状态时，电磁铁断电，阀芯受到弹簧力将恢复到初始位置。

3. 流体控制：在工作状态下，电磁四通换向阀通过改变阀芯的位置，将管路连接到不同的出口或进口，并改变流体的流向。

四通换向阀的阀芯通常是一个中空圆柱形，有多个通道，可以与阀体内的多个通道相连。

4. 磁铁控制：电磁四通换向阀通过控制电磁铁通电或断电，来控制阀芯的位置。

当电磁铁通电时，它会产生一定的磁力，吸引阀芯靠近电磁铁，改变阀芯与阀体内通道的连接。

当电磁铁断电时，阀芯受到导向弹簧的作用力，恢复到初始位置。

通过以上工作原理，电磁四通换向阀可以实现控制流体在多个通道之间的切换，从而满足不同工况下的流体控制需求。
