使用示波器和波形发生器对元器件进行测试的方法

实验设计常用电子仪器的使用和常用元器件的测试一、实验目的：1.了解常用电子仪器的使用和操作方法；2.掌握常见元器件的测试方法和性能参数的测量。

二、实验仪器和设备：1.示波器；2.多用表；3.信号发生器；4.直流电源。

三、实验步骤：实验一：示波器的使用和操作1.连接电源和地线，打开示波器的电源；2.设置示波器的扫描方式、扫描速度和水平位置；3.连接待测信号源到示波器的通用输入端口；4.调节示波器的垂直灵敏度和位置，使示波器屏幕上显示出待测信号的波形；5.通过示波器的水平和垂直调节，观察待测信号的频率、振幅、相位等特性。

实验二：多用表的使用和操作1.连接电源和地线，打开多用表的电源；2.根据测量要求选择不同的测量模式（电压、电流、电阻等）；3.连接待测电路到多用表的相应测量端口；4.调节多用表的量程、灵敏度和位置，测量待测电路的电压、电流、电阻等参数。

实验三：信号发生器的使用和操作1.连接电源和地线，打开信号发生器的电源；2.设置信号发生器的工作模式、频率、幅度和波形类型；3.连接信号发生器的输出端口到待测电路；4.根据需要调节信号发生器的频率、幅度等参数，观察待测电路的响应和特性。

实验四：直流电源的使用和操作1.连接电源和地线，打开直流电源的电源；2.设置直流电源的工作模式、输出电压和电流限制；3.连接直流电源的输出端口到待测电路；4.调节直流电源的输出电压和电流限制，观察待测电路的响应和特性。

1.使用多用表测量电阻元件的电阻值，记录并比较测量结果；2.使用示波器和信号发生器测量电容元件的容值，记录并比较测量结果；3.使用多用表和信号发生器测量电感元件的电感值，记录并比较测量结果；4.使用多用表测量二极管和晶体管的电流-电压特性曲线，观察并记录结果；5.使用示波器和信号发生器测量可调电阻（电位器）的电阻值，记录并比较测量结果。

四、实验注意事项：1.在进行操作和连接电路时，务必断开电源，以免发生触电和短路等危险；2.仪器和设备使用前，要检查其电源和连接是否正确，以确保安全和数据准确性；3.实验过程中，注意保持仪器和设备的清洁和稳定，避免受到外界干扰；4.实验结束后，要关闭电源并恢复实验环境的整洁。

实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子学实验中，了解和熟练掌握常用仪器的使用方法对于正确进行实验具有非常重要的意义。

同时，将常用电子元器件进行准确的识别和测试也是电子学实验的基础。

本实验旨在通过实际操作，帮助学生们熟悉和掌握常用仪器的使用方法，并学会对常用电子元器件进行准确的识别和测试。

一、常用仪器的使用1.示波器的使用示波器是一种用于观察电信号波形的电子仪器，常用于测量电压、频率、周期等电信号参数。

示波器的使用方法如下：（1）接通示波器电源，并将待测信号的输入端与示波器的输入端相连。

（2）调节示波器的触发源、触发电平和水平控制，使波形图显示最佳效果。

（3）根据需要选择适当的扫描方式、扫描时间和增益，以显示出待测信号的波形图。

2.数字万用表的使用数字万用表是一种用于测量电压、电流、电阻等电学量的仪器，具有测量范围广、读数精确和使用方便等特点。

数字万用表的使用方法如下：（1）将待测电路与数字万用表相连，根据测量值的量级选择合适的测量范围。

（2）选择相应的测量模式（如电压、电流、电阻等），并选择合适的量程。

（3）读取数字万用表显示的测量值，并注意选择合适的单位。

（1）电阻的识别：通过观察电阻上标注的颜色环来确定电阻的阻值。

根据电阻色环的顺序，分别对应数字0-9，将色环对应数字的阻值排列在一起即可得到电阻的阻值。

（2）电阻的测试：将待测电阻的两端与万用表的两个测试针相连，选择电阻测量模式，并观察万用表显示的电阻值。

（1）电容的识别：通过观察电容上标注的数值及单位来确定电容的大小。

常见的电容单位包括F（法拉）、uF（微法）、nF（纳法）和pF（皮法）。

（2）电容的测试：将待测电容的两端与万用表的两个测试针相连，选择电容测量模式，并观察万用表显示的电容值。

（1）二极管的识别：通过观察二极管的外观来确定其正负极。

一般而言，二极管的正极外观较长，负极外观较短。

（2）二极管的测试：将待测二极管的两端与万用表的两个测试针相连，选择二极管测试模式。

波形发生器实验报告(1)波形发生器实验报告一、实验目的本实验的目的是通过使用示波器和电子电路来调制和产生不同的波形。

二、实验仪器与器材示波器、经过校准的函数发生器、万用表。

三、实验原理函数发生器是一种电子电路，可以产生不同类型的波形，例如正弦波、方波、三角波等。

为了实现这些波形，函数发生器中需要使用不同的电路元件。

例如，产生正弦波需要使用振荡电路，而产生方波需要使用比较器电路。

函数发生器的输出信号通过示波器来显示和测量。

四、实验步骤1.连接电路：将电源线连接到函数发生器和示波器上。

2.打开电源：按照设备说明书的步骤打开函数发生器和示波器的电源。

3.调节函数发生器：使用函数发生器的控制按钮来选择所需的波形类型，并调节频率和振幅。

使用示波器来观察和测量所产生的波形。

4.调节示波器：使用示波器的控制按钮来调整波形的亮度、对比度、扫描速度等参数，以达到最佳观测效果。

5.记录实验结果：记录所产生的不同波形类型、频率和振幅，并观察和记录示波器的显示结果。

五、实验结果通过本实验，我们成功地产生了正弦波、方波和三角波等不同的波形，并观察了这些波形的频率和振幅。

示波器的显示结果非常清晰，可以直观地观察到波形的特征和参数。

我们还对示波器的参数进行了调整，以获得最佳的观测效果。

六、实验结论本实验通过使用示波器和函数发生器，成功地产生了不同类型的波形，并观察了波形的特征和参数。

这些波形可以应用于各种电子电路实验中，并且需要根据具体应用要求进行调整和优化。

示波器是一种非常重要的测试仪器，可以直接观察和测量电路中的波形和信号特性，因此应用广泛。

电子示波器的使用实验流程1. 实验目的本实验旨在让学生掌握电子示波器的基本使用方法和操作技巧，以便能够正确、高效地使用该仪器进行信号测量和分析。

2. 实验器材和材料•电子示波器•信号发生器•示波器探头•电源线•BNC连接线3. 实验步骤步骤一：连接示波器和信号源1.将电子示波器和信号发生器的电源线插入相应的电源插座，并将它们与电源连接。

2.使用BNC连接线将信号发生器的输出端口与示波器的输入端口连接。

根据实际需求，选择正确的信号源和示波器通道进行连接，确保连接稳定可靠。

步骤二：示波器的调整和校准1.打开示波器电源，在电源指示灯亮起后等待片刻，确保示波器处于正常工作状态。

2.调整示波器的触发模式和触发电平。

根据需要选择适当的触发模式（例如边沿触发、视频触发等），并调整触发电平，使示波器能够稳定地显示所观察信号。

3.校准示波器的时间和电压刻度。

使用信号发生器产生一个已知频率和幅度的标准信号，在示波器的校准界面进行时间和电压的校准调整，使示波器能够准确显示信号的波形和幅度。

步骤三：信号测量和分析1.将待测信号与示波器探头相连接。

将探头的接地线连接到待测信号源的地线上，将探头的探针连接到信号源的输出端口上。

2.调整示波器的触发和显示参数。

根据待测信号的频率和幅度范围，选择适当的触发模式和触发电平，调整示波器的水平和垂直缩放，使信号波形能够完整地显示在示波器的屏幕上。

3.对信号进行测量和分析。

使用示波器的测量功能，对信号的频率、周期、峰峰值、峰值、均值等参数进行测量。

通过调整示波器的触发方式和触发电平，观察信号的变化情况，并进行相关的分析和判断。

步骤四：实验数据记录和分析1.使用示波器的存储功能，将测量到的信号波形存储到示波器的内存或外部存储设备中。

2.将存储的波形数据导出到计算机中，使用信号处理软件进行进一步的数据分析和处理。

3.根据实验的要求和实际情况，对实验数据进行整理和归纳，并进行相应的图表绘制和分析结果的总结。

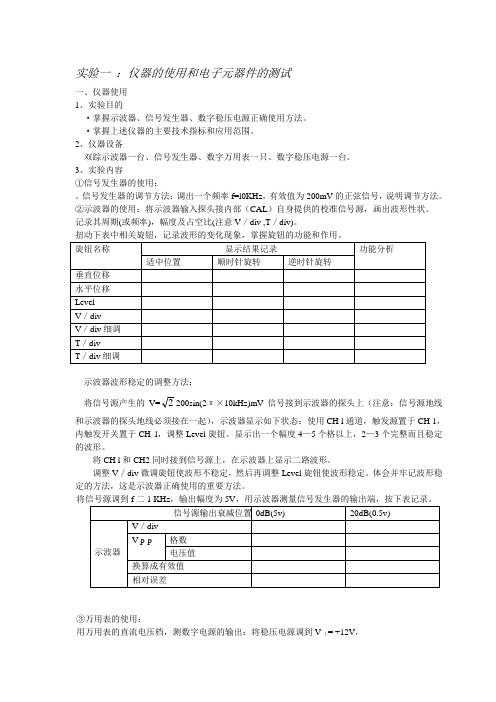

实验一：仪器的使用和电子元器件的测试一、仪器使用1、实验目的·掌握示波器、信号发生器、数字稳压电源正确使用方法。

·掌握上述仪器的主要技术指标和应用范围。

2、仪器设备双踪示波器一台、信号发生器、数字万用表一只、数字稳压电源一台。

3、实验内容①信号发生器的使用：。

信号发生器的调节方法：调出一个频率f=l0KHz，有效值为200mV的正弦信号，说明调节方法。

②示波器的使用：将示波器输入探头接内部（CAL）自身提供的校准信号源，画出波形性状。

记录其周期(或频率)，幅度及占空比(注意V／div ,T／div)。

扭动下表中相关旋钮，记录波形的变化现象，掌握旋钮的功能和作用。

示波器波形稳定的调整方法：将信号源产生的V=2200sin(2π×10kHz)mV信号接到示波器的探头上（注意：信号源地线和示波器的探头地线必须接在一起），示波器显示如下状态：使用CH l通道，触发源置于CH 1，内触发开关置于CH l，调整Level旋钮。

显示出一个幅度4—5个格以上，2—3个完整而且稳定的波形。

将CH l和CH2同时接到信号源上，在示波器上显示二路波形。

调整V／div微调旋钮使波形不稳定，然后再调整Level旋钮使波形稳定。

体会并牢记波形稳定的方法，这是示波器正确使用的重要方法。

③万用表的使用：用万用表的直流电压档，测数字电源的输出：将稳压电源调到V十= +12V，V—=﹣6V，固定输出调到+5V。

二、元器件的测试：1、实验目的：掌握常用电子器件的识别方法；掌握电容识别方法，并能正确地测量出来；学习二极管和晶体三极管的极性判别和测量方法。

2、实验内容：a.色环电阻的识别，并用万用表R档测量其阻值，记录其色环的意义；b.万用表判别二极管的正负极性。

欧姆档，红表笔为正。

c.用万用表判别三极管的基极B以及集电极C和发射极E，判别是NPN还是PNP三极管。

实验报告和要求：1、在实验报告中，所测的数据列表整理描绘曲线；2、回答如下思考题。

实验设计：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。

模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

表1 测量前示波器各旋钮调节和设置列表按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

表2 Tektronix数字示波器面板各按钮、菜单设置2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV ，S/DIV ）”方式计算相应电压或时间；第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可。

表3 机内标准信号的测量实验技巧：1） 用“格数×倍率（V/DIV ，S/DIV ）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。

然后将耦合方式调节到DC 耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。

注意耦合方式由GND 调至DC 后，上下位移旋钮不可再调。

2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。

但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

使用示波器进行信号测量技巧在电子领域中，信号测量是一项非常重要的工作。

准确地测量信号的频率、幅度和相位，可以帮助我们分析电路的工作情况，进而改进设计和解决问题。

而在信号测量中，示波器是一种不可或缺的仪器。

本文将探讨几种使用示波器进行信号测量的技巧和注意事项，帮助读者更好地应用示波器。

1. 选择适当的示波器设置在开始信号测量之前，我们需要选择适合的示波器设置。

首先，选择合适的时间基准和垂直灵敏度，以便在示波器屏幕上显示出待测信号的合适波形。

时间基准决定了示波器屏幕上每个小方格所代表的时间，而垂直灵敏度则决定了每个小方格所代表的电压。

其次，调整触发设置。

示波器的触发设置可以帮助我们稳定地观测待测信号。

触发电平可以设置在待测信号的特定水平上，当信号达到触发电平时，示波器才会触发并显示波形。

触发沿也可以设置为上升沿或下降沿，以满足实际测量需求。

2. 正确连接信号源和示波器在进行信号测量之前，我们需要正确地连接信号源和示波器。

通常情况下，信号源的输出端口会连接到示波器的输入端口。

确保连接良好，避免因接触不良或短路等问题导致测量结果不准确。

如果测量的是高频信号，注意信号源和示波器之间的传输线需要具备相应的带宽能力，以确保传输信号时没有过多的损耗和畸变。

合理选择适用于高频测量的传输线材料和长度，同时避免干扰信号的干扰源。

3. 了解采样频率和带宽的关系示波器的采样频率和带宽是影响信号测量的关键参数。

采样频率是指示波器在一秒钟内对信号进行采样的次数，而带宽则是指示波器可以接收和显示的频率范围。

在选择示波器时，需要根据待测信号的频率范围和特性来确定采样频率和带宽。

通常情况下，采样频率应为待测信号频率的两倍以上，以确保准确重建信号波形。

而带宽则应包含待测信号的最高频率成分，以避免信号被截断而无法完整显示。

4. 注意示波器的内部噪声和失真在进行信号测量时，示波器的内部噪声和失真也会对测量结果产生一定的影响。

示波器的内部噪声是由示波器自身电路和元件的热噪声引起的，它会与待测信号叠加在一起，影响信号的准确测量。

示波器的测量步骤示波器是一种用来显示电信号波形的仪器，常用于电子工程、通信、医疗等领域。

下面将介绍示波器的测量步骤，以及示波器电源测试的几个步骤。

步骤一：准备工作1.确保示波器和被测电路的电源都已关闭，避免电路故障和触电的风险。

2.确保示波器与被测电路的地连接好，以避免测量误差。

步骤二：连接电缆和探头1.将示波器的输入端的探头插头连接到被测电路的信号输出端口上。

2.将示波器的地端的探头插头连接到被测电路的地端口上。

步骤三：调整示波器的设置1.打开示波器，并设置合适的竖直和水平的尺度范围，以便能够清晰地显示被测信号的波形。

2.根据被测信号的频率和波形特点，调整示波器的触发模式和触发电平，确保波形能够稳定地显示在屏幕上。

步骤四：进行测量1.打开被测电路的电源，使其正常工作。

2.在示波器的屏幕上观察和记录被测信号的波形，并测量出相关的参数，如幅值、频率、占空比等。

1.关闭被测电路的电源，以确保安全。

2.关闭示波器和电源，并拔掉相应的电缆和探头。

示波器电源测试的几个步骤：步骤一：准备工作1.确定目标电源的额定电压和电流范围，确保示波器的设置能够满足测试需求。

2.关闭目标电源和示波器，确保安全。

步骤二：连接示波器测量端口1.将示波器的地端探头插头连接到目标电源的地端口上。

2.将示波器的探头插头连接到目标电源的输出端，确保连接良好。

步骤三：调整示波器的设置1.打开示波器，并设置合适的竖直和水平的尺度范围，以便能够清晰地显示电源波形。

2.根据目标电源的特点，调整示波器的触发模式和触发电平，确保波形能够稳定地显示在屏幕上。

步骤四：进行电源测试1.打开目标电源，使其正常工作。

2.在示波器的屏幕上观察和记录电源波形，检查其稳定性和纹波情况，并测量相关的参数，如电压和电流的波形、幅值、频率等。

1.关闭目标电源，以确保安全。

2.关闭示波器和电源，并拔掉相应的电缆和探头。

在进行示波器的测量步骤及示波器电源测试时，需要注意安全，避免电路故障和触电风险。

如何使用示波器测量电路中的信号示波器是一种广泛应用于电子实验室和工程现场的仪器，用于测量和分析电路中的信号波形。

本文将介绍如何正确使用示波器进行测量以及信号分析的基本方法和技巧。

一、示波器的基本原理示波器的基本原理是基于荧光显示管的工作原理，通过控制电子束在荧光屏上扫描并绘制出与输入信号相对应的波形图。

示波器可以显示电压随时间的变化，从而帮助我们分析电路中的信号特性。

二、示波器的测量参数在使用示波器进行测量之前，我们首先需要了解一些基本的测量参数。

1. 示波器的带宽（Bandwidth）示波器的带宽是指示波器能够准确测量信号频率的能力。

示波器的带宽通常在其型号规格中注明，表示为一个数字加上单位Hz。

在进行信号测量时，应根据待测信号的频率选择合适的示波器。

2. 示波器的采样率（Sample Rate）示波器的采样率是指示波器单位时间内对信号进行采样的次数。

采样率越高，示波器对信号的还原能力越好。

在选择示波器时，我们应根据待测信号的频率来确定所需的采样率。

3. 示波器的垂直灵敏度（Vertical Sensitivity）示波器的垂直灵敏度是指示波器能够测量的最小输入信号的幅值范围。

常见的垂直灵敏度单位有V/div和mV/div。

在选择示波器的垂直灵敏度时，应根据待测信号的幅值来确定合适的设置。

4. 示波器的水平基准（Time Base）示波器的水平基准是指示波器在单位时间内扫描的水平距离，通常用时间单位表示，如s/div、ms/div等。

在使用示波器时，我们可以根据信号的时间周期来设置适当的水平基准。

三、示波器的使用步骤下面将介绍使用示波器进行信号测量的基本步骤：1. 连接示波器首先，将待测信号与示波器进行正确连接。

一般情况下，待测信号的输出应通过同轴电缆或BNC线连接到示波器的输入端口。

2. 设置垂直灵敏度根据待测信号的幅值范围，设置示波器的垂直灵敏度。

通常情况下，我们可以首先选择一个较大的垂直灵敏度，然后在测量过程中再逐渐调整以获得较好的波形显示效果。
