示波器使用方法

示波器上的按键使用方法示波器是一种常用的电子测量仪器，用于显示和分析电压信号的波形。

在示波器上有许多按键，每个按键都有特定的功能。

以下是示波器按键的使用方法。

1. 开关按钮：示波器的开关按钮用于打开或关闭示波器。

当按下此按钮时，示波器将开始工作并显示波形信号。

2. 垂直调节按钮：示波器的垂直调节按钮用于调整信号在屏幕上的垂直位置。

通过旋转按钮，可以将信号移动到屏幕的上部、中部或下部。

3. 水平调节按钮：示波器的水平调节按钮用于调整信号在时间轴上的位置。

通过旋转按钮，可以将信号移动到所需的位置，以便更好地观察波形。

4. 垂直触发按钮：示波器的垂直触发按钮用于设置触发电平。

触发电平用于指定何时开始显示波形信号。

通过旋转按钮，可以调整触发电平的值。

5. 水平触发按钮：示波器的水平触发按钮用于设置触发时刻。

触发时刻是指示波器何时开始显示波形信号的时间点。

通过旋转按钮，可以调整触发时刻的值。

6. 选择按钮：示波器的选择按钮用于选择不同的输入通道。

如果示波器有多个输入通道，按下选择按钮可以切换通道并显示不同的波形信号。

7. 尺度调节按钮：示波器的尺度调节按钮用于调整波形的幅度大小。

通过旋转按钮，可以将波形放大或缩小，以便更好地观察信号的细节。

8. 双踪按钮：示波器的双踪按钮用于显示两个不同的波形信号。

通过按下此按钮，可以在屏幕上同时显示两个信号，并进行比较和分析。

9. 自动按钮：示波器的自动按钮用于自动调整波形的显示和设置。

通过按下此按钮，示波器将自动选择合适的尺度、位置和触发设置，以便更好地显示波形信号。

10. 存储按钮：示波器的存储按钮用于存储当前显示的波形信号。

通过按下此按钮，示波器将保存当前波形，并可以在以后进行分析和比较。

11. 光标按钮：示波器的光标按钮用于添加光标，并在波形上测量时间和电压值。

通过按下此按钮，可以在波形上添加水平和垂直的光标，并通过旋转按钮进行测量。

12. 触发按钮：示波器的触发按钮用于手动触发波形的显示。

示波器的使用方法示波器是一种常用的电子仪器，用于测量电流和电压的波形，并显示在示波器屏幕上。

下面将介绍示波器的使用方法，帮助您更好地使用示波器。

1.连接电路：首先，将待测电路与示波器连接。

将被测电路的信号源输出连接到示波器的输入端口。

通常，信号源输出和示波器的输入端口通过电缆连接，确保连接良好。

2.选择时间与电压基准：在使用示波器之前，您需要选择适当的时间与电压基准。

时间基准用于确定波形在屏幕上的水平位置，电压基准用于确定波形的垂直位置。

时间基准通常是以秒为单位，电压基准通常是以伏特为单位。

3.设置触发：触发是指示波器何时开始显示波形的设置。

触发通常设置为波形的一些特定位置或水平。

可以设置触发沿（上升沿或下降沿）和触发电平（高电平或低电平）等。

触发设置是确保波形正确显示的重要步骤。

4.调整时间和电压：根据被测信号的特性，调整示波器的时间和电压范围。

时间范围决定了波形在屏幕上显示的时间长度，电压范围决定了波形的垂直高度。

5.显示波形：设置好以上参数后，示波器将显示被测电路的波形。

波形将以连续的图像显示在示波器屏幕上，您可以观察波形的形状、幅值、频率等特性。

您还可以通过调整时间和电压范围来改变波形的显示。

6.添加测量：示波器通常具有各种测量功能，例如电压峰-峰值、频率、周期、占空比等。

您可以添加这些测量值以获得更多信息。

示波器通常会自动计算这些测量值并显示在屏幕上。

7.保存和导出数据：一旦您得到了想要的波形图和测量结果，您可以选择保存这些数据以备将来参考。

示波器通常具有保存和导出数据的功能，您可以将数据保存到内部存储器、USB设备或计算机上。

8.调整触发和测量条件：如果波形显示不清晰或需要更详细的测量结果，您可以调整触发和测量条件。

例如，您可以改变触发沿、触发电平或更改测量参数的设置。

9.故障排除：示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。

通过观察和测量电路的波形，可以帮助确定故障的原因和位置。

示波器的简单使用流程
示波器是一种电子仪器，用于测量和显示电信号的变化。

下面是示波器的简单使用流程：
1. 准备工作：将示波器放在干燥、通风良好的地方，避免阳光直射或潮湿的环境。

插上电源线，打开示波器电源，等待示波器初始化完成。

2. 连接电路：将需要测量的电路连接到示波器输入端口，可以使用钳型探头或夹具等测量工具。

3. 调节参数：根据需要，设置示波器的时间基准、垂直放大倍数、触发源等参数。

调节水平和垂直控制旋钮，使信号合适地显示在屏幕上。

4. 开始测量：触发示波器，开始测量电信号的变化。

可以通过示波器的光标、测量功能等工具，获得更多的信号参数。

5. 分析结果：根据示波器显示的波形和信号参数，分析电路的工作状态和可能的问题。

6. 安全操作：使用示波器时要注意安全，避免触电或短路等危险。

注意使用正确的测量工具和参数，避免损坏电路和示波器本身。

以上就是示波器的简单使用流程，希望对大家有所帮助。

- 1 -。

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

示波器的使用方法步骤示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信、医疗等领域。

正确地使用示波器可以帮助工程师快速准确地分析电路中的信号波形，从而提高工作效率。

本文将介绍示波器的使用方法步骤，帮助读者正确、高效地使用示波器。

1. 连接电源和信号源。

首先，将示波器的电源线插入交流电源插座，并打开示波器的电源开关。

接下来，将待测信号源的输出端与示波器的输入端连接，确保连接正确可靠。

2. 调整示波器控制面板。

在连接好电源和信号源后，需要调整示波器的控制面板，以便正确显示信号波形。

首先，调整示波器的触发模式和触发电平，使示波器能够稳定地显示待测信号的波形。

然后，根据待测信号的频率和幅度范围，选择合适的水平和垂直扫描速度，以确保波形能够完整、清晰地显示在示波器屏幕上。

3. 观察和分析波形。

调整好示波器的控制面板后，待测信号的波形将会显示在示波器的屏幕上。

此时，可以观察波形的形状、频率、幅度等特征，并进行相应的分析。

例如，可以通过测量峰峰值、周期、占空比等参数，对信号波形进行定量分析；也可以通过比较不同信号波形的相位、频谱等特征，进行信号处理和诊断。

4. 调整触发方式和触发电平。

在观察和分析波形的过程中，可能需要不断地调整示波器的触发方式和触发电平，以便更好地捕获和显示待测信号的波形。

例如，可以通过设置外部触发或者边沿触发，来捕获特定条件下的信号波形；也可以通过调整触发电平，使波形能够稳定地显示在屏幕上。

5. 记录和保存波形数据。

在对待测信号进行观察和分析的过程中，可能需要记录和保存波形数据，以便后续的分析和报告。

示波器通常具有数据存储和导出功能，可以将波形数据保存到内部存储器或者外部存储介质中，以备后续使用。

6. 断开连接和关闭示波器。

在使用示波器结束后，需要将待测信号源与示波器的连接断开，并关闭示波器的电源开关。

同时，还需要将示波器的控制面板恢复到初始状态，以便下次使用。

总结。

通过以上步骤，我们可以正确地使用示波器，观察和分析待测信号的波形，并记录保存波形数据。

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器，以下是示波器的一般操作方法：
1. 连接示波器：将待测电路的信号源与示波器的输入通道相连。

通常使用BNC 连接器将信号源与示波器输入通道相连接。

2. 设置示波器的垂直缩放：根据输入信号的幅度范围，调节示波器的垂直缩放。

可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。

3. 设置示波器的水平缩放：根据观察信号波形的需要，调节示波器的水平缩放。

可以使用水平缩放按钮或旋钮来调整水平缩放比例。

4. 设置示波器的时间基准：根据观察信号波形的需要，调节示波器的时间基准。

可以使用时间基准按钮或旋钮来调整时间基准。

5. 观察信号波形：通过示波器的显示屏，可以观察到输入信号的波形。

可以使用示波器的触发功能来稳定信号波形的显示。

6. 分析信号波形：示波器通常还具有一些分析功能，如自动测量、频谱分析等。

根据需要，可以使用这些功能来进一步分析信号波形。

7. 关闭示波器：使用完示波器后，应按照示波器的操作手册中的要求，正确关
闭示波器。

需要注意的是，示波器操作方法可能因不同型号和品牌而有所差异，因此在使用示波器之前，最好阅读示波器的操作手册，并按照手册中的操作步骤进行操作。

示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。

然而，如果不正确使用示波器，可能会导致误读或损坏仪器。

以下是示波器的正确使用方法：
1.选择合适的探头。

不同的探头适用于不同的频率和信号类型。

应该根据所测量的信号类型和频率来选择合适的探头。

2.调整示波器的时间基准。

示波器的时间基准决定了信号在屏幕上的显示速度。

应该根据信号的频率和波形来选择合适的时间基准。

3.调整示波器的垂直增益。

垂直增益决定了信号在屏幕上的纵向显示大小。

应该根据信号的幅值来选择合适的垂直增益。

4.调整示波器的触发电平。

触发电平决定了示波器何时开始显示信号。

应该根据信号的波形来选择合适的触发电平。

5.调整示波器的扫描模式。

扫描模式决定了信号在屏幕上的显示方式。

应该根据信号的波形和需要观察的细节来选择合适的扫描模式。

6.避免电路短路。

使用示波器时，应该确保电路中没有短路情况。

否则，示波器可能会受到损坏。

7.保持示波器清洁。

示波器的屏幕应该经常清洁，以确保信号显示的清晰度。

同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。

通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。

- 1 -。

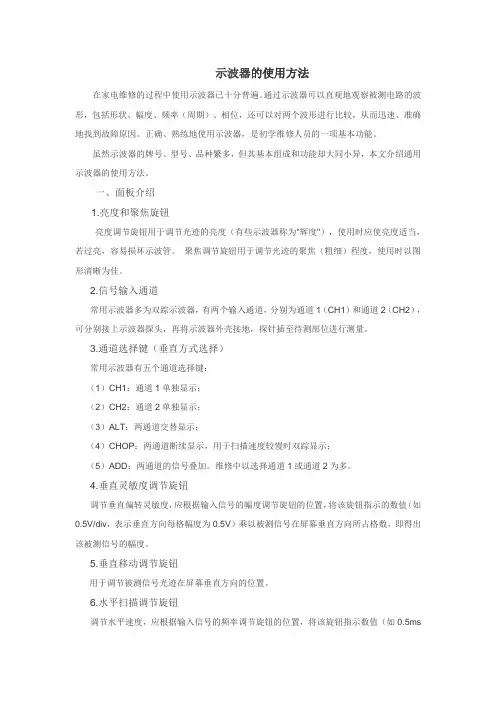

示波器的使用方法在家电维修的过程中使用示波器已十分普遍。

通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。

正确、熟练地使用示波器，是初学维修人员的一项基本功能。

虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，本文介绍通用示波器的使用方法。

一、面板介绍1.亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。

聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

2.信号输入通道常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3.通道选择键（垂直方式选择）常用示波器有五个通道选择键：（1）CH1：通道1单独显示；（2）CH2：通道2单独显示；（3）ALT：两通道交替显示；（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。

6.水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.水平位置调节旋钮用于调节被测信号光迹在屏幕水平方向的位置。

8.触发方式选择示波器通常有四种触发方式：（1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；（2）自动（AUTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；（3）电视场（TV）：用于显示电视场信号；（4）峰值自动（P-P AUTO）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。

示波器的使用方法示波器是一种使用非常广泛,且使用相对复杂的仪器。

下面由店铺整理了几种示波器的使用方法，希望对大家有所帮助。

示波器的使用方法(一)1、显示部分显示部分包括电源开关、电源指示灯、辉度(调整光点亮度)、聚焦(调整光点或波形清晰度)、辅助聚焦(配合“聚焦”旋钮调节清晰度)、标尺亮度(调节坐标片上刻度线亮度)、寻迹(当按键向下按时，使偏离荧光屏的光点回到显示区域，从而寻到光点位置)和标准信号输出(1kHz、1V方波校准信号由此引出，加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度)。

2、垂直(Y轴)部分垂直(Y轴)部分包括显示方式选择开关(用以转换两个Y轴前置放大器YA与YB 工作状态)、“DC-地-AC”Y轴输入选择开关(用以选择被测信号接至输入端的耦合方式)、“微调V/div”灵敏度选择开关及微调装置、“↑↓”Y轴位移电位器(用以调节波形的垂直位置)、“极性、拉YA ”YA 通道的极性转换按拉式开关、“内触发、拉YB ”触发源选择开关和Y轴输入插座。

3、水平(X轴)部分水平(X轴)部分包括“t/div”扫描速度选择开关及微调旋钮、“扩展、拉×10”扫描速度扩展装置、“→←” X轴位置调节旋钮、“外触发、X外接”插座、“触发电平”旋钮、“稳定性”触发稳定性微调旋钮(用以改变扫描电路的工作状态)、“内、外”触发源选择开关、“AC-AC(H)-DC”触发耦合方式开关、“高频-常态-自动”触发方式开关和“+、-”触发极性开关。

下面具体讲解使用示波器观察电信号波形的具体步骤：步骤一：选择Y轴耦合方式。

根据被测电信号频率，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC;步骤二：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使用过程中，若无需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显示所需高度波形即可);步骤三：选择触发信号来源与极性。

示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。

正确地使用示波器对于电子产品的设计、测试和维修至关重要。

下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。

1. 连接示波器。

首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。

探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。

2. 调整示波器的控制参数。

接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。

首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。

3. 观察波形。

当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。

通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。

4. 测量波形参数。

除了观察波形外，示波器还可以用来测量波形的各种参数。

例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。

5. 调整触发方式。

在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。

示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。

6. 存储和回放波形。

一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。

通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。

7. 断开连接。

最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。

同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。

总结。

通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。

示波器的使用方法示波器是一种测量电压信号波形的电子设备，常用于电子工程、通信工程、自动控制等领域中的信号测量和分析。

以下将详细介绍示波器的使用方法。

1. 示波器的基本结构和功能示波器一般由示波管、测量引起、触发电路、时间基准电路等组成。

示波管是显示电压信号波形的部分，测量引起用于连接被测电路，触发电路用于控制示波器的触发时机，时间基准电路用于提供水平扫描基准信号。

示波器的功能包括：显示电压信号波形、测量电压幅值、频率、相位等参数、触发电压信号，以及进行信号的存储、触发等操作。

2. 示波器的使用准备在使用示波器之前，需要做以下准备工作：- 确保示波器和被测电路之间的连接正确可靠，如使用合适的测量引起和探头。

- 打开示波器的电源开关，并进行示波器的自检。

- 调整示波器的基本参数，如扫描频率、扫描幅度、触发电平等。

- 确保示波器的地线和被测电路的地线连接在一起，以保证测量的准确性和安全性。

3. 示波器的波形显示示波器的波形显示是示波器的主要功能之一。

通过示波器，我们可以观察到被测电压信号的变化情况，从而对电路的工作状态进行分析。

波形显示的步骤如下：- 调整示波器的触发模式，选择适当的触发方式，如边沿触发、脉宽触发等。

- 调整示波器的触发电平，使示波器能够正确地触发电信号，并将波形显示在屏幕上。

- 调整示波器的时间基准和扫描频率，以便观察到合适的波形。

- 调整示波器的幅度和偏移控制，使波形在屏幕上合适地显示。

4. 示波器的测量功能示波器不仅可以显示电压信号的波形，还可以对波形进行测量和分析。

常用的测量参数包括电压幅值、频率、相位等。

测量功能的使用步骤如下：- 调整示波器的测量模式，选择需要测量的参数，如电压幅值、频率等。

- 将示波器的测量引起连接到被测电路上。

- 在示波器的屏幕上选择需要测量的波形，通过示波器的功能菜单进行测量。

- 示波器会自动测量所选波形的相关参数，并将结果显示在屏幕上。

5. 示波器的触发功能示波器的触发功能是用于控制示波器触发波形的显示。

示波器基本使用方法
示波器是一种用于测试电信号的仪器，它可以显示出电信号的形状、振幅、频率等信息，具体使用方法如下：
1. 将示波器与被测试的电路连接。

要测试的电路应该是在电路板上或其他如PCB上的电路。

2. 调节示波器的设置。

调节示波器的时间基底，从而改变水平轴上的时间尺度。

然后，选择适当的垂直放大因子和信号耦合方式，以便读取准确的信号值。

3. 观察显示屏。

在示波器的显示屏上，可以观察到被测信号的波形形状、振幅等信号参数。

4. 调整参数。

根据需要，可以更改示波器的时间基准、垂直放大倍数，以便调整波形的显示。

5. 分析数据。

根据示波器的显示结果，可以分析出信号的特征，例如脉冲宽度、周期、占空比等。

注意事项：
1. 确保被测试电路的所有电源都关闭。

2. 电压范围和耦合方式应该基于测试信号的类型和振幅来选择。

3. 如果被测试的信号具有高频率，请选择适当的示波器和探头。

4. 一旦测试结果满意，应该关闭示波器和其他测试设备，并拆下连接线，以避免可能的损害。

示波器基本操作指南示波器是电子工程领域中常用的一种仪器，它用于观察和分析电信号的波形。

掌握示波器的基本操作方法对于学习和工作都非常重要。

本文将为您介绍示波器的基本操作指南，帮助您更好地使用示波器。

一、示波器的基本组成示波器通常由显示屏、控制面板、输入接口等组成。

显示屏用于显示电信号的波形，控制面板用于进行操作设置，输入接口用于连接被测电路。

在开始操作之前，确保示波器已正确连接，并且受测电路与示波器之间的连接良好。

二、基本操作步骤以下是示波器的基本操作步骤：1. 打开示波器：按下示波器的电源开关，等待示波器的启动。

2. 调整水平和垂直控制：使用水平和垂直控制旋钮，调整信号波形在屏幕上的位置、大小和清晰度。

确保信号波形适合屏幕显示，便于后续的观察和分析。

3. 设置触发模式：示波器可以通过触发来稳定显示信号波形。

选择适当的触发模式（如边沿触发、视频触发等），并设置触发电平和触发边沿等参数。

4. 调整时间和电压刻度：示波器的水平和垂直刻度可以控制观察窗口的时间和电压范围。

根据被测信号的特性，适当调整时间和电压刻度，确保波形显示清晰。

三、波形观察与分析在完成基本操作之后，可以进行波形的观察和分析。

以下是一些常用的示波器操作技巧：1. 单次触发模式：如果需要捕捉单个信号波形，可以选择单次触发模式。

设置好触发条件后，示波器将在满足条件时自动触发，并显示对应的信号波形。

2. 峰-峰值测量：示波器提供了峰-峰值的测量功能，可以直接读取信号波形的最大值和最小值之间的差值。

这对于评估信号的幅度变化非常有用。

3. 时钟测量：示波器还可以测量周期性信号的频率、周期和占空比等参数。

通过选择相应的测量功能，并将测量的信号波形进行标定，可以直接读取这些参数的数值。

4. 光标测量：示波器通常提供光标功能，用于测量信号波形的特定位置和数值。

可以使用光标测量来获取信号的时间间隔、电压值等信息。

四、示波器的常见问题与解决方法在使用示波器过程中，可能会遇到一些常见的问题。

示波器的使用方法步骤示波器是一种用来显示电信号波形的测试设备，广泛应用于电子、通信、媒体等领域。

它可以帮助我们分析电流和电压信号的特性，便于故障排查和性能评估。

下面我将逐步介绍示波器的使用方法。

步骤一：连接示波器首先，我们需要将示波器与被测设备进行连接。

通常，我们可以使用BNC连接器将示波器的输入端与被测设备的信号源进行连接。

确保连接稳固可靠，并且连接线杜绝干扰信号的干扰。

步骤二：调整示波器设置当连接好示波器后，我们需要调整示波器的设置，以确保能够正确、清晰地显示被测信号的波形。

1. 调整触发模式：触发模式用于控制示波器在何时开始显示波形。

常见的触发模式有自动触发和外部触发。

自动触发模式下，示波器会自动根据信号的变化开始显示波形；外部触发则需要外接一个触发信号，示波器根据该信号的触发来显示波形。

2. 调整时间基准：时间基准用于设置示波器的水平时间轴刻度。

通过调整时间基准，我们可以控制示波器在屏幕上显示的时间范围，从而更好地分析信号的周期和波形特征。

3. 调整垂直基准：垂直基准用于设置示波器的垂直电压刻度。

我们可以通过调整垂直基准来确保被测信号在示波器屏幕上的显示范围合适，并且能够清晰地显示波形细节。

步骤三：观察波形当示波器设置完成后，就可以开始观察被测信号的波形了。

示波器屏幕上会实时显示被测信号的波形，根据波形特征进行分析和判断。

1. 调整触发电平：如果信号波形没有显示出来或者显示不稳定，我们可以尝试调整触发电平。

触发电平是示波器用来确定何时开始显示波形的阈值。

通过调整触发电平，我们可以找到适合示波器显示波形的电平范围。

2. 放大波形：如果信号波形显示过小，我们可以通过调整示波器的垂直放大系数来放大波形。

示波器通常有多种放大倍数可供选择，可以根据需要调整放大倍数以获得更好的观察效果。

3. 移动波形位置：示波器屏幕通常只能显示有限的波形范围，如果波形超出屏幕范围，我们可以通过调整示波器的水平或垂直位移来移动波形的位置，确保被测信号的波形在屏幕上完整可见。

示波器的使用方法步骤
示波器的使用方法步骤如下：
1. 准备工作：将示波器与电源连接，确保仪器的电源已经打开。

2. 连接测量对象：使用测试探头将示波器与待测电路连接。

探头一端插入示波器的输入通道，另一端接触或插入待测电路的信号引脚。

3. 调整通道设置：选择要观察的通道，并在示波器面板上调整相应的控制参数。

常见的设置包括：垂直缩放（设置信号幅度）、垂直位移（调整信号的基准线）、水平缩放（设置时间尺度）和水平位移（调整信号在水平方向上的位置）。

4. 设置触发条件：触发是示波器开始数据采集和显示的条件，可以是信号电平、边沿触发等。

在示波器面板上设置适当的触发条件，确保信号能够稳定地显示在屏幕上。

5. 打开示波器：将示波器的电源开关打开，观察屏幕上的波形显示。

6. 调整探头补偿：探头补偿是为了保证探头测量的准确性和保证信号的传输质量。

在示波器提供的通道校准功能中，可以进行探头补偿的校准操作。

7. 分析波形：根据需要，可以分析波形的特征，如幅值、频率、周期、占空比
等。

8. 调整显示方式：根据需要，可以调整示波器的显示方式，如时间基准、触发方式、触发电平等。

9. 结束测量：完成测量后，关闭示波器电源，并断开与电路的连接。

请注意，在使用示波器前，需要仔细阅读设备操作手册，并遵循安全操作规范，以确保测量的安全和准确性。

示波器的使用方法河北省深州市职教中心郭平示波器是利用电子示波管的特性，直接显示电压或电流变化规律或变化过程的电子测量仪器。

通过它可以直观地观察被测电路的波形，包括形状、幅度、频率〔周期〕、相位，还可以对两个波形进行比拟、描绘特性曲线等。

示波器是电子技术中使用非常广泛的一种电子仪器。

虽然示波器的型号、品种繁多，但其根本组成和功能却大同小异，本文介绍通用示波器的使用方法。

一示波器的组成示波器由示波管、扫描信号发生器、水平放大器、垂直放大器、电源等五局部组成。

1、示波管示波管即阴极射线管，是示波器的核心。

它将电信号转换为光信号。

由电子枪、偏转系统和荧光屏三局部密封在一个真空玻璃壳内，构成了一个完整的示波管。

（1）电子枪：作用是发射电子并聚焦成很细的高速电子束。

电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极组成。

灯丝通电加热阴极，阴极在灯丝加热作用下发射电子。

控制栅极是一个顶部有小孔的金属圆筒，其上加有比阴极电压低的负电压。

调节其电压的大小，可控制轰击荧光屏的电子束的强度，从而改变荧光屏上光点的辉度〔亮度〕。

第一和第二阳极加有对阴极来说为正的电压，其作用有二：一是吸引由阴极发射来的电子，使之加速，二是使电子束聚焦。

（2）偏转系统：作用是控制电子束方向，使电子束有规律的移动，从而在荧光屏上显示被测信号波形。

它由两对相互垂直的极板构成，其上分别加上电压，使两对偏转板间各自形成电场，垂直偏转板使电子束在垂直方向偏转，水平偏转板使电子束在水平方向偏转。

（3）荧光屏：作用是显示被测波形。

荧光屏位于示波管前端，其内壁涂有荧光物质，在高速电子束的轰击下可发光。

其发光的强弱决定于电子束的电子数量和速度，发光的颜色由荧光物质决定。

2、扫描信号发生器：作用是产生频率可调的锯齿波电压，作用于示波管的水平偏转板。

3、水平放大器：作用是放大或衰减锯齿波扫描电压或外加信号电压，把它变换成适宜的电压送到水平偏转板上，产生满足观测要求的水平偏转。
