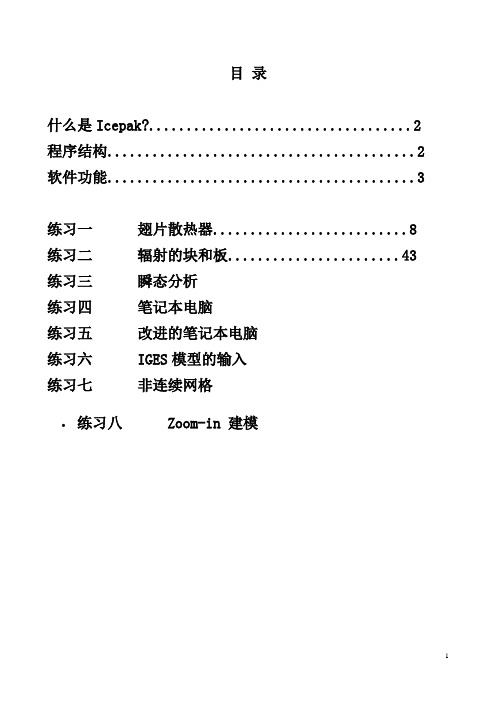

目录什么是Icepak? (2)程序结构 (2)软件功能 (3)练习一翅片散热器 (8)练习二辐射的块和板 (43)练习三瞬态分析练习四笔记本电脑练习五改进的笔记本电脑练习六 IGES模型的输入练习七非连续网格•练习八 Zoom-in 建模练习1 翅片散热器介绍本练习显示了如何用Icepak做一个翅片散热器。
通过这个练习你可以了解到：•打开一个新的project•建立blocks, openings, fans, sources, plates, walls•包括gravity的效应,湍流模拟•改变缺省材料•定义网格参数•求解•显示计算结果云图，向量和切面问题描述机柜包含5个高功率的设备（密封在一个腔体内），一块背板plate，10个翅片fins，三个fans, 和一个自由开孔，如图1.1所示。
Fins和plate用extruded aluminum. 每个fan质量流量为0.01kg/s，每个source为33W.根据设计目标，当环境温度为20C时设备的基座不能超过65C。
图 1.1:问题描述步骤 1: 创建一个新的项目1. 启动Icepak, 出现下面窗口。
2. 点击New打开一个新的Icepak project.就会出现下面的窗口：3. 给定一个项目的名称并点击Create.(a) 本项目取名为fin,(b) 点击Create.Icepak就会生成一个缺省的机柜，尺寸为 1 m ⨯1 m ⨯1 m。
你可以用鼠标左键旋转机柜，或用中键平移，右键放大/缩小。
还可以用Home position 回来原始状态。
4. 修改problem定义，包括重力选项。
Problem setup Basic parameters(a) 打开Gravity vector选项，保持缺省值。
(b) 保持其它缺省设置。
(c) 点击Accept保存设置。
步骤 2: 建立模型建模之前，你首先要改变机柜的大小。
然后建立一块背板和开孔，接下来就是建立风扇，翅片和发热设备。
ICEPAK软件由全球最优秀的计算流体力学软件提供商Fluent公司，专门为电子产品工程师定制开发的专业的电子热分析软件。
借助ICEPAK的分析和优化结果，用户可以减少设计成本、提高产品的一次成功率（get-right-first-time）、改善电子产品的性能、提高产品可靠性、缩短产品的上市时间。
ICEPAK做为专业的热分析软件，可以解决各种不同尺度级别的散热问题：环境级——机房、外太空等环境级的热分析系统级——电子设备机箱、机柜以及方舱等系统级的热分析板级—— PCB板级的热分析元件级——电子模块、散热器、芯片封装级的热分析ICEPAK的应用领域ICEPAK软件广泛应用于通讯、航天航空电子设备、电源设备、通用电器及家电等领域。
ICEPAK软件的著名客户有：通讯业中的华为、中兴、上海阿尔卡特-贝尔、施耐德电气、UT斯达康、爱立信、上海GE、华为3com、AT&T、Motorola、Aval Communication、Cisco、Fuji Electric、Lucent、Mitsubishi Electric等；计算机业中的Compaq、HP、IBM、Intel、NEC、SGI、SGI/Cray、DELL、Apple、Sun等；航天航空电子设备中的西南电子研究所、石家庄通信技术所、南京电子信息研究所、广州通信技术研究所、航空雷达研究所、航空飞行控制研究所、航天计算机所、西安电子设备研究所、咸阳电子设备研究所、北京电子科学院、中科院电子所、Lockheed Martin、Boeing、TRW Avionics、Chrysler、Allied Signal等；通用电器及家电业中的Fuji Electric、Sony、3Com、3M、GE等。
快速几何建模友好界面和操作——完全基于Windows风格的界面。
依靠鼠标选取、定位以及改变定义对象的大小，使用鼠标拖拽方式，因而建模过程非常方便快捷；基于对象建模——箱体、块、风扇、PCB板、通风口、自由开口、空调、板、壁面、管道、源、阻尼、散热器、离心风机、各种封装件模型等，用户可以直接从ICEPAK的菜单调用现成的模型，无须从点、线、面开始建模；各种形状的几何模型——六面体、棱柱、圆柱、同心圆柱、椭圆柱、椭球体，斜板、多边形板、方形或园形板，在这些基本模型基础上可以构造出各种复杂形状的几何模型；大量的模型库——材料库：包括各种气体、液体、固体以及金属与非金属材料库；风扇库：包括Delta, Elina, NMB, Nidec, Papst, EBM, SanyoDenki等厂家的风扇模型；封装库：各种BGA、QFP、FPBGA、TBGA封装模型，用户可以随时上网更新自己的模型库；用户还可以用已经创建好的模型建立自己的库；ECAD/IDF输入——IDF（如Cadence, Mentor Graphics, Zuken, Synopsys等）格式的文件直接输入；专用的CAD软件接口IcePro——IcePro可以直接导入CAD模型，如Assembly, Part, Iges, Step, Sat格式文件，并能自动转化为ICEPAK模型。
I c e p a k培训教程-CAL-FENGHAI.-(YICAI)-Company One1目录什么是Icepak (2)程序结构 (2)软件功能 (3)练习1 翅片散热器 (6)练习2 辐射的块和板 (41)练习3 瞬态分析 (56)练习4 笔记本电脑 (75)练习5 修改的笔记本电脑 (104)练习6 由IGES导入的发热板模型 (114)练习7 非连续网格 (138)练习8 Zoom-in建模 (149)什么是IcepakIcepak是强大的 CAE 仿真软件工具，它能够对电子产品的传热，流动进行模拟，从而提高产品的质量，大量缩短产品的上市时间。
Icepak能够计算部件级，板级和系统级的问题。
它能够帮助工程师完成用试验不可能实现的情况，能够监控到无法测量的位置的数据。
Icepak采用的是FLUENT计算流体动力学 (CFD) 求解引擎。
该求解器能够完成灵活的网格划分，能够利用非结构化网格求解复杂几何问题。
多点离散求解算法能够加速求解时间。
Icepak提供了其它商用热分析软件不具备的特点，这些特点包括：图软件架构非矩形设备的精确模拟接触热阻模拟各向异性导热率非线性风扇曲线集中参数散热器外部热交换器辐射角系数的自动计算程序结构Icepak软件包包含如下内容:Icepak, 建模，网格和后处理工具FLUENT, 求解器Icepak本身拥有强大的建模功能。
你也可以从其它 CAD 和 CAE 软件包输入模型. Icepak 然后为你的模型做网格, 网格通过后就是进行CFD求解。
计算结果可以在Icepak中显示, 如图所示.软件功能所有的功能均在Icepak界面下完成。
总述鼠标控制的用户界面o鼠标就能控制模型的位置，移动及改变大小o误差检查灵活的量纲定义几何输入IGES, STEP, IDF, 和 DXF格式库功能在线帮助和文档o完全的超文本在线帮助 (包括理论和练习册)支持平台o UNIX 工作站o Windows NT 2000/XP 的PC机建模基于对象的建模o cabinets 机柜o networks 网络模型o heat exchangers 热交换器o wires 线o openings 开孔o grilles 过滤网o sources 热源o printed circuit boards (PCBs) PCB板o enclosures 腔体o plates 板o walls 壁o blocks 块o fans (with hubs) 风扇o blowers 离心风机o resistances 阻尼o heat sinks 散热器o packages 封装macros 宏o JEDEC test chambers JEDEC试验室o printed circuit board (PCB)o ducts 管道o compact models for heat sinks 简化的散热器2D object shapes 2D模型o rectangular 矩形o circular 圆形o inclined 斜板o polygon 多边形板complex 3D object shapes 3D模型o prisms 四面体o cylinders 圆柱o ellipsoids 椭圆柱o elliptical and concentric cylinders 椭圆柱o prisms of polygonal and varying cross-section 多面体o ducts of arbitrary cross-section 任意形状的管道网格自动非结构化网格生成o六面体，四面体，五面体及混合网格网格控制o粗网格生成o细网格生成o网格检查o非连续网格材料综合的材料物性数据库各向异性材料属性随温度变化的材料物理模型层流/湍流模型稳态/瞬态分析强迫对流/自然对流/混合对流传导流固耦合辐射体积阻力混合长度方程（0-方程）, 双方程(标准- 方程), RNG - , 增强双方程 (标准- 带有增强壁面处理), 或Spalart-Allmaras 湍流模型接触阻尼体积阻力模型非线性风扇曲线集中参数的fans, resistances, and grilles边界条件壁和表面边界条件：热流密度, 温度, 传热系数, 辐射,和对称边界条件开孔和过滤网风扇热交换器时间相关和温度相关的热源随时间变化的环境温度求解引擎对于求解器FLUENT,是采用的有限体积算法。
