三坐标日常设备保养记录

三坐标日常维护保养内容三坐标测量机是一种精密的测量设备，通过测量物体的三维坐标，来获取其几何尺寸和形状等相关信息。

为了保证三坐标测量机的精度和稳定性，日常维护保养工作非常重要。

本文将介绍三坐标日常维护保养的内容和方法。

一、清洁维护三坐标测量机的工作环境应保持清洁，防止灰尘和杂质对机器的影响。

定期对机器进行清洁，包括清除机器表面的灰尘和污垢，清洁测量平台和测量传感器等。

使用干净柔软的布进行清洁，避免使用含有酸碱性物质的清洁剂，以免对机器造成损害。

二、润滑维护三坐标测量机的移动部件需要定期进行润滑，以保证其运动的顺畅和精度的稳定。

在润滑之前，应先清洁润滑部位，然后使用适当的润滑油或润滑脂进行润滑。

润滑剂的种类和使用量应符合机器制造商的要求，并定期更换润滑剂。

三、校准维护三坐标测量机的测量精度需要定期校准，以保证其测量结果的准确性。

校准工作一般由专业技术人员进行，包括系统误差校正、标定坐标系和测量头的校准等。

校准周期一般为半年或一年一次，具体校准频率应根据机器的使用情况和精度要求来确定。

四、温湿度控制三坐标测量机对温湿度的要求比较严格，因为温湿度的变化会对测量结果产生影响。

因此，三坐标测量机应放置在温度和湿度稳定的环境中，避免阳光直射和潮湿环境。

在测量之前，应确保机器和被测物体的温度稳定，并进行温度补偿。

五、定期保养除了日常的清洁和润滑工作，三坐标测量机还需要定期进行更详细的保养工作。

这包括检查机器的各个部件和连接件的紧固情况，发现松动或磨损应及时修复或更换。

还需要检查传感器和控制系统的工作状态，以确保其正常运行。

六、培训和操作规范为了保证三坐标测量机的正常使用和维护，操作人员需要接受专业的培训，了解机器的工作原理和操作规范。

在操作过程中，应按照操作手册的要求进行操作，避免操作错误或不当使用导致机器损坏。

同时，操作人员还应定期进行自查和互查，发现问题及时解决。

三坐标测量机的日常维护保养工作非常重要，直接关系到测量结果的准确性和稳定性。

日保
养周
保养月保
养年点检
者②XY气浮导轨保养
①外罩每周末用干布擦拭
②大理石周边酒精擦拭
③Y向防尘板擦拭

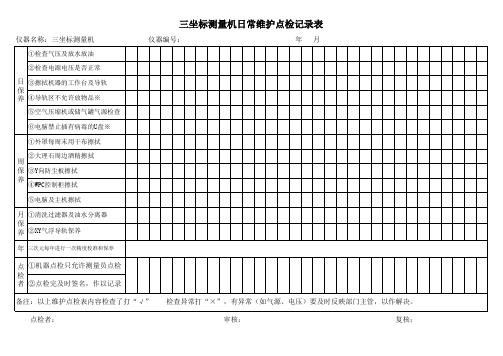

④WPC控制柜擦拭三坐标测量机日常维护点检记录表
③擦拭机器的工作台及导轨
④导轨区不允许放物品※
⑤电脑及主机擦拭
①清洗过滤器及油水分离器
⑤空气压缩机或储气罐气源检查
⑥电脑禁止插有病毒的U盘※
点检者： 审核： 复核： 仪器名称：三坐标测量机 仪器编号： 年 月
三次元每年进行一次精度校准和保养
①机器点检只允许测量员点检
②点检完及时签名，作以记录
备注：以上维护点检表内容检查了打“√” 检查异常打“×”，有异常（如气源、电压）要及时反映部门主管，以作解决。

①检查气压及放水放油
②检查电源电压是否正常。

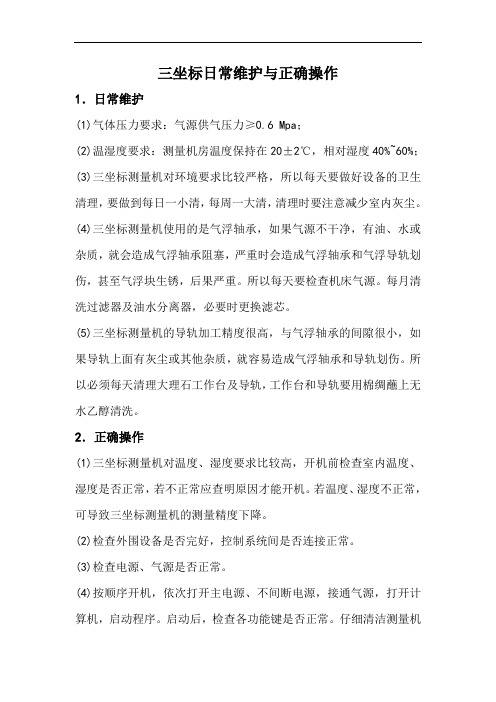

三坐标日常维护与正确操作1．日常维护(1)气体压力要求：气源供气压力≥0.6 Mpa；(2)温湿度要求：测量机房温度保持在20±2℃，相对湿度40%~60%；(3)三坐标测量机对环境要求比较严格，所以每天要做好设备的卫生清理，要做到每日一小清，每周一大清，清理时要注意减少室内灰尘。

(4)三坐标测量机使用的是气浮轴承，如果气源不干净，有油、水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，甚至气浮块生锈，后果严重。

所以每天要检查机床气源。

每月清洗过滤器及油水分离器，必要时更换滤芯。

(5)三坐标测量机的导轨加工精度很高，与气浮轴承的间隙很小，如果导轨上面有灰尘或其他杂质，就容易造成气浮轴承和导轨划伤。

所以必须每天清理大理石工作台及导轨，工作台和导轨要用棉绸蘸上无水乙醇清洗。

2．正确操作(1)三坐标测量机对温度、湿度要求比较高，开机前检查室内温度、湿度是否正常，若不正常应查明原因才能开机。

若温度、湿度不正常，可导致三坐标测量机的测量精度下降。

(2)检查外围设备是否完好，控制系统间是否连接正常。

(3)检查电源、气源是否正常。

(4)按顺序开机，依次打开主电源、不间断电源，接通气源，打开计算机，启动程序。

启动后，检查各功能键是否正常。

仔细清洁测量机的导轨，待导轨面干燥后才能运行测量机，以维持机器的状态延长使用寿命。

(5)在搬放工件时，先将测头移至安全位置，要注意工件不能磕碰工作台面，特别是导轨面。

(6)被测零件在放到工作台上检测之前，应先清洗干净，防止在加工完成后零件表面残留的油质及加工残留物落在机器导轨面或粘附测头上，影响测量机的测量精度及测尖使用寿命。

测量时，应把零件放在方便检测的位置。

更换测杆、探头前，应先按下保护键。

测量中，要避免被测零件与主轴、测头之间产生干涉和碰撞。

(7)严禁操作人员在操作过程中，头部位于Z轴的下方。

(8)在工作过程中，测座在转动时(特别是带有加长杆的情况下)一定要远离零件，以避免碰撞。

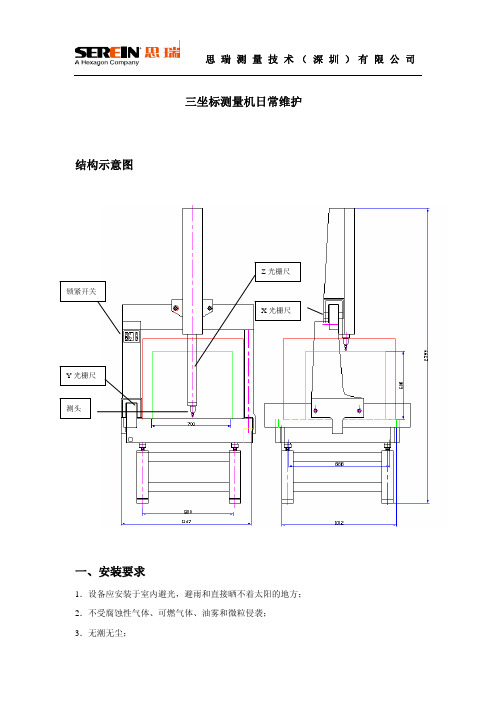

三坐标测量机日常维护结构示意图一、安装要求1．设备应安装于室内避光，避雨和直接晒不着太阳的地方；2．不受腐蚀性气体、可燃气体、油雾和微粒侵袭；3．无潮无尘；4．安装位置应便于安装、保养、检查和维修；5．地面平整，无振动；6．外接电源220V ±10%，50HZ±2%，可靠接地。

注：没有达到以上的基本安装要求，无法保证机器的测量精度。

二、设备使用条件1．供电电压：220V ±10%；２．频率：50HZ±2%；3．供给气源最小压力：大于0.６Mpa，小于1Mpa；４．耗气量：２００L/min；５．使用环境温度：20±2℃；６．使用环境的湿度：60±5%。

注：没有达到以上的基本使用条件，无法保证机器的测量精度。

三．安全警告1．严禁擅自拆开外罩，防止损坏设备；2．严禁擅自拆开测头，防止元件损坏；3．严禁带电插拔板卡；4．严禁带电插拔连线；5．严禁将异物置于大理石导轨上。

四、测量机操作步骤1．开机步骤(1) 用医用棉花沾少许医用无水酒精擦拭导轨；(2) 检查是否有阻碍机器运动的障碍物；(3) 检查三坐标的气压表指示,等于0.45Mpa-0.5Mpa （机动1086（含）以上的机型为0.5Mpa，其他机型为0.45Mpa）；(4) 接通系统电源；(5) 计算机上电；(6) 逆时针旋转,松开机台和操纵盒上的急停按钮；(7) 对UCCLite及驱动系统加电；(8) 启动DMIS软件；(9) 根据计算机提示使测量机归零。

2．关机步骤(1) 把测头A角转到90度；(2) 移动X轴到右端,移动Z轴到上端；(4) 移动Y轴到Z轴下面没有工件的位置；(5) 按下操纵盒上的急停按钮,关断电源和气源。

五、安全注意事项1．在确信已经彻底了解了在紧急情况下如何关机之后,才能尝试运行机器；２．严禁把模具等重型工件在花岗石表面拖动，大型及重型零件在放置到工作台上的过程中应轻放，以避免造成剧烈碰撞，致使工作台或零件损伤。

三坐标测量机的维护保养及维护和修理保养三坐标测量机在机械、电子、仪表、塑胶等行业广泛使用。

三坐标测量机是测量和获得尺寸数据的zui有效的方法之一，由于它可以代替多种表面测量工具及昂贵的组合量规，并把多而杂的测量任务所需时间从小时减到分钟，这是其它仪器而达不到的效果。

一、日常维护与保养1、开机前检查并放掉空压机、过滤器、储气罐、管道中的水。

在阴雨天时，每四小时就要检查一次。

2、在打开空调的情况下，用擦拭纸和无水酒精擦拭测量机导轨（机器外罩和主、辅腿只能用水擦拭）。

并清洁室内环境，并保持清洁。

3、检查测量机导轨区域内是否有障碍物，测座旋转时测头是否会碰撞台面或工件。

4、检查测量机各电缆、气管、地线等连接正常、牢靠。

5、检查室内温、湿度是否在要求范围内（20℃2℃，40%～65%）。

6、打开气源开关，检查输入的气源压力是否符合要求（0.55Mp）。

7、打开UPS电源，检查电源是否正常（220V10%）。

8、保持好检测间的温度条件和湿度，避开放假前用水擦洗地板等清洁工作，应在上班时打扫。

二、定期保养每月：1、测量典型零件，检查测量机精度是否有很大的变化，能否充分要求。

在季节变化或环境条件变化时尤其需要检查。

2、检查过滤器是否清洁。

检查供气管道是否清洁。

每季：1、清洗过滤器滤心。

2、季节变更时，检查环境条件温、湿度变化情况。

3、检测典型零件，确定测量机精度变化情况。

4、检查探测系统即测头精度。

估算测头寿命，适当准备备件（尤其是触发式测头）。

每年：1、建议每年进行测量机精度校准。

2、检查压缩空气管道、储气罐的安全性等。

3、对测量机气浮块、传动带、电机等机械部分进行检查。

4、清洁光栅尺，检查读数头工作状态。

5、对掌控系统进行清洁，检查内部电缆头是否松动。

三、基本保养1、三坐标测量机对环境要求比较严格，应严格掌控温度及湿度；2、三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是假如气源不干净，有油．水或杂质，就会造成气浮轴承堵塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。

机器设备日常维护保养记录日期:____________维护保养人员:____________一、设备基本信息设备名称:____________设备型号:____________设备编号:____________二、日常维护保养内容1.机器清洁-将机器表面的灰尘和污垢清除干净，使用干净的布或刷子进行擦拭。

-如果有油污，使用专用的清洗剂进行清洗，并注意不要弄湿机器内部。

-清洗机器时，注意不能使用过多的水或清洗剂，以防止机器受潮。

2.机器润滑-根据设备使用手册的要求，给机器的轴承和滑动部件上油脂或润滑油，确保机器的摩擦部分保持良好的润滑状态。

-润滑时，要注意润滑剂的数量，过量使用可能会导致润滑剂溢出并污染机器。

3.机器紧固-检查机器的固定螺母、螺栓等紧固件是否松动，如有松动现象，应立即进行紧固，以确保机器的安全和正常运行。

4.机器电气部分检查-检查机器的电源线是否破损，如有破损应及时更换。

-检查机器的电气插头和插座是否稳固，是否有松动现象，如有应及时修复。

-检查机器的电路线路是否正常，如有异常现象应立即排除故障。

5.机器散热检查-检查机器的散热器是否有灰尘堵塞，如有应使用吹风机或专用的清洗工具进行清理，以确保机器的散热效果。

6.其他注意事项-在机器使用过程中，及时记录机器的工作状况和异常现象，如有问题应及时向相关人员报告。

-定期进行设备的维修和保养，如更换易损件，校准设备等。

-保持机器周围环境的整洁和干燥，避免灰尘和湿气对机器造成影响。

-不随意更改机器的设置和参数，以免出现不必要的故障。

日期项目工作内容执行人员备注____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________总结：根据以上日常维护保养记录，我们可以看出设备的运行状况和存在的问题。

三坐标测量机的维护保养三坐标测量机维护和修理保养三坐标测量机的构成比较多而杂，紧要有机械部件、电气掌控部件、计算机系统构成。

平常我们在使用三坐标测量机测量工件的同时，也要注意机器的保养，以延长机器的使用寿命。

下面重点说明压缩空气维护保养和导轨维护保养 [2] 。

压缩空气保养由于压缩空气对三坐标测量仪的正常工作起着特别紧要的作用，所以对气源的维护和修理和保养特别紧要。

其中有以下紧要项目：1、每天使用三坐标测量仪前检查管道和过滤器，放出过滤器内及空压机或储气罐的水和油。

2、一般3个月要清洗随机过滤器和前置过滤器的滤芯。

空气质量较差的周期要缩短。

由于过滤器的滤芯在过滤油和水的同时本身也被油污染堵塞，时间稍长就会使测量机实际工作气压降低，影响三坐标测量仪正常工作。

确定要定期清洗过滤器滤芯。

导轨维护保养三坐标测量仪的导轨是测量机的基准，只有保养好气浮块和导轨才能保证测量机的正常工作。

三坐标测量仪导轨的保养除了要常常用酒精和脱脂棉擦拭外，还要注意不要直接在导轨上放置零件和工具。

尤其是花岗石导轨，因其质地比较脆，任何小的磕碰会造成碰伤，假如未适时发觉，碎渣就会损害气浮块和导轨。

要养成良好的工作习惯，用布或胶皮垫在下面，保证导轨安全。

工作结束后或上零件结束后要擦拭导轨。

每天都要擦拭导轨油污和灰尘，保持气浮导轨的正常工作状态。

三坐标测量机的使用环境要求三坐标测量机对使用环境的要求是特别之高的，必需要每个条件都达到，才能顺当的完成三坐标的测量任务。

稍有偏差，将会使三坐标测量仪的测量结果是差之毫厘，谬之千里。

使用三坐标测量机的环境要求1、湿度原则上湿度并不会影响三坐标的测量精度，但假如测量环境湿度较高，会对电子机器零件产生不良影响，严重时会产生锈迹。

2、温度为了确保三坐标测量机发挥测量的优势，测量场所处于恒温的环境特别紧要；依据相关规定，精密测量环境之标准状态中规定标准温度状态1级理想温度为20℃±1℃，而温度变化量为8小时2℃为基准，此也是试验室的温度标准。
