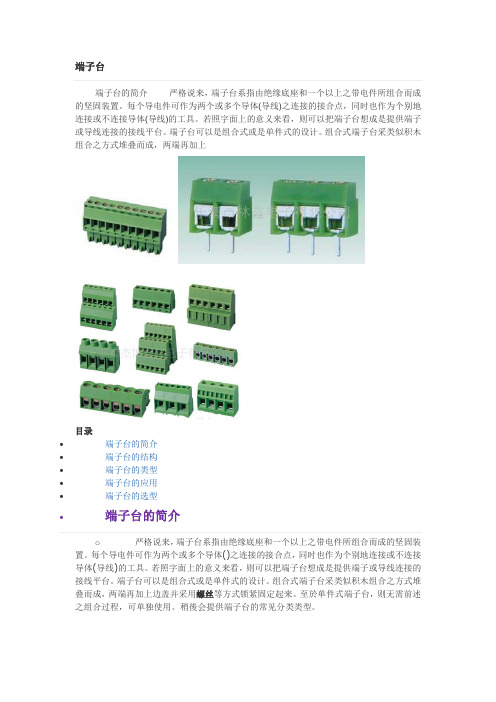

端子台端子台的简介严格说来，端子台系指由绝缘底座和一个以上之带电件所组合而成的坚固装置。
每个导电件可作为两个或多个导体(导线)之连接的接合点，同时也作为个别地连接或不连接导体(导线)的工具。
若照字面上的意义来看，则可以把端子台想成是提供端子或导线连接的接线平台。
端子台可以是组合式或是单件式的设计。
组合式端子台采类似积木组合之方式堆叠而成，两端再加上目录•端子台的简介•端子台的结构•端子台的类型•端子台的应用•端子台的选型•端子台的简介o严格说来，端子台系指由绝缘底座和一个以上之带电件所组合而成的坚固装置。
每个导电件可作为两个或多个导体()之连接的接合点，同时也作为个别地连接或不连接导体(导线)的工具。
若照字面上的意义来看，则可以把端子台想成是提供端子或导线连接的接线平台。
端子台可以是组合式或是单件式的设计。
组合式端子台采类似积木组合之方式堆叠而成，两端再加上边盖并采用螺丝等方式锁紧固定起来。
至於单件式端子台，则无需前述之组合过程，可单独使用。
稍後会提供端子台的常见分类类型。
市售端子台，以极数(P数)来分，常见的有3P、4P、6P、12P、24P等。
当然，少数厂家亦生产2P~24P或2P~30P的端子台。
有些甚至高达36P或40P。
若是组合式的端子台，则无P数上的限制。
若依电气规格来区分的话，则端子台的额定电流有10A、15A、20A、25A、30A、40A、50A、60A、100A、150A、200A、300A、400A等。
若依照适用导线尺寸大小来看的话，则我们也可以发现其他额定电流值的端子台。
额定电压则有150V、300V、600V、或601以上。
•端子台的结构o端子台由固定端端子台（以下称插座），自由端端子台（以下称插头）组成。
插座通过其方（圆）盘固定在用电部件上（个别还采用焊接方式），插头一般接电缆，通过连接螺帽实现插头、插座连接。
端子台由壳体、绝缘体、接触体三大基本单元组成。
壳体——端子台壳体是指插头插座的外壳、连接螺帽、尾部附件。
接线端子是电气连接配件属于工业连接器，按照功能分类有，普通接线端子，保险接线端子，试验接线端子，接地接线端子，双层接线端子，双层导通接线端子，三层接线端子，三层导通接线端子，一进双出接线端子，一进三出接线端子，双进双出接线端子，刀闸接线端子，过电压保护接线端子，标记接线端子等。
接线端子按电流分类，分为，普通接线端子（小电流接线端子），大电流接线端子（100A以上或25MM线以上）。
接线端子按外型分类，可分为导轨式接线端子，固定式接线端子，线路板接线端子等。
接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，接线端子两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。
而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。
一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。
一：插拔式快速接线端子（如下）插拔式快速接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来。
插拔式快速接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插拔式快速接线端子就是用于实现电气连接，和接线柱都是接线用的，没有什么严格的区别，只是接线端子通常用在配电箱里面比较方便接线，承受的功率一般较小。
在接线端子使用的过程中往往会发生各种各样的问题。
如果接线端子黑了，其中的一种可能性并不一定是烧黑，氧化也可能黑。
那么怎么去验证是不是烧黑的呢?我们采取的方法是用手指一擦，如果能擦掉，象烟灰一样，那就是被氧化而形成的黑色物质，得用砂纸或者锉刀才能磨掉。
接线端子可以分为欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列。
等等接线端子的品牌、系列达到上万种其市场目前所运用到的品牌有：德国PHOENIX；Weidmuller；JITE深圳；WAGO;台湾DECA;DINKLE;ANYTEK;上海尤提乐UTILITY ;南京三门湾NJSMW;等系列品。
产品包括PCB插拔式、焊针式、弹簧夹持式、螺钉压线框式、轨道式、传统式贯通型端子台；电子模块；模组盒、架、导轨。
插拔式系列接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。
欧式系列接线端子以德国PHOENIX；Weidmuller等端子为代表，是现有接线科技中成本效益最高的形式。
栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
轨道安装式接线端子采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
轨道式系列接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

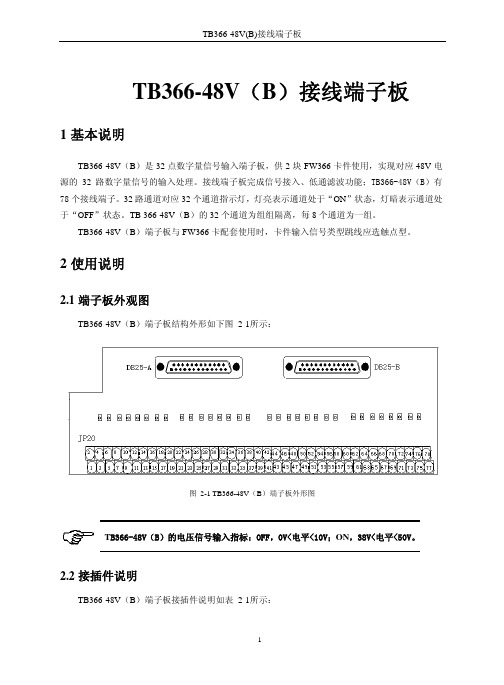

TB345接线端子板请确保所有的接线正确，不正确的接线可能会导致重大事故发生。
1基本说明TB345是与智能型汽轮机超速保护卡FW345配套使用的接线端子板。
一块TB345可连接三块FW345卡，为其提供转速信号、油开关跳闸信号和紧急停车信号，并在端子板上提供超速保护“三选二”输出（干触点）接线端子。
2使用说明2.1端子板外观图TB345端子板结构外形如图 2-1所示：图 2-1 TB345端子板结构外形图2.2接插件说明TB345端子板接插件说明如表 2-1所示。
表 2-1端子板接插件说明标号说明J1 第一块卡数据连线插座J2 第二块卡数据连线插座J3 第三块卡数据连线插座JP4 接线端子2.3接口说明图 2-2转速信号输入接口电路图 2-3油（真空）开关或紧急停车信号输入接口电路图 2-4 3选2 报警输出接口电路2.4端子定义及接线表 2-2 端子定义及接线端子号信号说明一号卡1、2 现场来转速信号转速信号（正弦波）输入点，信号不分正负。
3、4 不接空5、6 现场来油开关跳闸油开关跳闸信号输入端（干触点），触点闭合表示跳闸7、8 现场来紧急停车信号紧急停车信号（干触点），触点闭合表示紧急停车二号卡9、10 现场来转速信号转速信号（正弦波）输入点，信号不分正负。
11、12 不接空13、14 现场来油开关跳闸油开关跳闸信号输入端（干触点），触点闭合表示跳闸15、16 现场来紧急停车信号紧急停车信号（干触点），触点闭合表示紧急停车三号卡17、18 现场来转速信号转速信号（正弦波）输入点，信号不分正负。
19、20 不接空21、22 现场来油开关跳闸油开关跳闸信号输入端（干触点），触点闭合表示跳闸23、24 现场来紧急停车信号紧急停车信号（干触点），触点闭合表示紧急停车公共部分25、26 OPC动作输出超速103%保护“三选二”输出（干触点），触点闭合表示输出27、28 遮断打闸输出超速110%保护“三选二”输出（干触点），触点闭合表示输出29 24V电源A正输入端冗余24V电源A路30 24V电源A负输入端31、 24V电源B正输入端冗余24V电源B路32 24V电源B负输入端33～48 NC 不接49 保护地端子接大地50 保护地端子接大地2.5TB345端子板“三选二”逻辑说明图 2-5 报警输出三选二逻辑说明M1,M2,M3分别代表三块FW345卡件；N0103A和N0103B分别代表一块FW345卡件的两路103%报警输出；110%报警输出“三选二”逻辑与此相同。
栏式系列接线端子（BTB）又称美规端子，广泛应用在自动控制，电源等
是一家专业生产各种接线端子。
通讯器材的设计，生产销售一体化的厂家。
主要产品包括PCB接线端子，栅栏式接线端子，插拔式接线端子，免螺丝接线端子，组合式接线端子，固定式接线端子连线端子，冷压端子，端子帽等系列，产品畅销全国50多个大中城市，公司以通过CE认证广泛应用于电脑及周边设备，灯具，通讯及配电箱高压设备等领域。
公司实现了从传统的手工方式向工作流程。
自动化的飞跃。
间距有，7.62MM 8.25MM 8.5MM 9.5MM 10MM 10.5MM 11MM
形式有：两边带螺丝孔的和上面带透明盖的
材质塑件：PA66，UL94V-0
端子：黄铜0.8t，镀锡
螺丝：M3钢镀镍。
性能
额定电压/电流：300V/10A
温度范围：-40℃~105℃
耐受电压：AC 2000V/Min
绝缘电阻：500mΩ/DC500
线径范围：22-14AWG
最大扭矩：8kg/cm
接线端子种类和产品图片。
德国菲尼克斯电气集团专为电力、通讯、交通、铁路运输、石油化工及工业自动化等行业提供世界一流产品和优良服务，是世界顶尖级电连接专业厂家。
目前在海外32个国家设有子公司，56个国家设有销售处和代表处。
1993年底，德国菲尼克斯电气集团与南京电力自动化研究院（NARI南瑞集团）合资组建了南京菲尼克斯电气有限公司，主要生产并经营菲尼克斯集团各种高质量的电连接件、电子模块、信号变送器、现场总线、防雷浪涌电压保护系统等产品。
南京菲尼克斯电气公司的成立不仅进一步巩固了菲尼克斯产品在电连接行业的领先地位，同时也为中国引进了更多具有世界先进水平的工业自动化产品，有力地促进了国内电气连接及工业自动化技术的发展。
公司自1993年组建以来，仅用三年时间,市场占有率即跃居全国电气接口行业首位。
截止2001年，南京菲尼克斯的业务量已达2亿元，先后在全国各地设立了12个代表处，拥有60多家分销商和经销商。
南京菲尼克斯的迅速崛起，在社会各界引起了较大的反响。
1997年以来公司连续几年被评为江苏省重点外商投资企业、江苏省“AAA”级资信企业、南京市高利税企业、江苏省及南京市外商投资先进企业、南京市三资企业管理工作先进单位、国家级高新技术产业开发区“作出突出贡献企业”。
1999年公司顺利通过ISO9002质量体系认证；2002年公司又顺利通过ISO2000质量体系认证。
德国菲尼克斯集团总部非常看好中国市场，从1996年起多次追加投资，引进各种现代化生产设备，并在南京江宁开发区征地120亩，着手建立其海外最大的生产管理基地——一个具备研发中心的菲尼克斯工业园，为中国用户提供更优质的产品，更完善的服务。
到目前为止，总投资近三千万美元的一家合资公司、两家独资公司已在华成立，中国公司已成为面向中国及亚太地区颇具规模的海外生产基地。
位于南京江宁开发区的公司总部目录PHOENIX CONTACT34Phoenix Contact双出线接线端子UK...-TWIN见20页双出线接地端子UK...-TWIN-PE见22页双进双出接线端子UDK...见24页双进双出接地端子UDK...-PE见25页同向通用接线端子UK...-RETURN见26页同向通用接地端子UK...-RETURN-PE见27页PE/N 输入端子块UK...-PE/N见28页紧凑型的PE/N 输入端子块UIK...-PE/N见29页大电流PE/N 输入端子块UKH...-PE/N见30页桥接件应用表格见32页微型双层接线端子MBKKB 2.5见38页双层通用型接线端子系列UKK...系列见39页通用型接线端子UK...系列见10页大电流接线端子UKH...系列见14页通用型接地端子USLKG...系列见16页大电流接地端子USLKG...系列见19页通用端子建筑安装接线端子UIK (54)Ｎ线滑块分断端子UKN...见56页三层建筑安装接线端子PIK (60)分断旋臂式保险丝端子UK...HESI见68页螺帽式保险丝端子UK10-DREHSI见69页刀闸分断端子UK...-MTK见72页双层刀闸分断端子UKK...-MTK见74页可插入元器件插头的基座端子UK...TG见76页元器件插头ST-BE见78页带滑块端子UGSK/S见82页通用试验端子URTK/S (83)微型接线端子MT1.5见90页双层接地端子UKK...-PE见43页传感器接线端子DIK (44)执行器接线端子DOK (46)四层传感器和执行器端子VIOK (48)Phoenix Contact56Phoenix Contact小型带状接线端子MBK 6/E见95页小型带状接地端子MSLKG6见97页螺栓接线端子OTTA...见100页滑块分断螺栓端子OTTA6-T见101页测试插座PSBJ...见122页快速标记条/扁平式快速标记板ZB.../ZBFM...见104页端子组的标识UBE见108页分组标记KLM-A,KLM,KLM 1,KLM 2见109页导线标记套筒PMH...见110页导线标记系统PAB...见111页导线标记牌LM、LS见112页塑料电缆标识夹KMK见114页双层微型接线端子MTTB 1.5见91页小型接线端子MBK...见94页小型接地端子MBK...-PE见96页微型接地端子MT 1.5...-PE见92页Phoenix Contact7剥线工具QUICK-WIREFOX...见129页压线钳CRIMPFOXUD 6...见130页气动式压线钳ZAP...见131页管状预绝缘裸端子A...,AI...,AI-TWIN...,AI-XL...见133页螺丝刀SZ...见130页导轨切割机PPS...见132页安装导轨NS...见116页快速终端固定件/终端固定件/小型终端固定件UHV...、E/....、E/M...见118页绝缘保护罩AP...见115页切线钳CUTFOX..见126页8Phoenix Contact菲尼克斯组合端子的附件组合端子的使用舒适性在很大程度上取决于端子的附件。
