定子和转子的电阻
定子和转子是电机中的两个重要部分，它们各自具有一定的电阻。
电阻在电机运行和能量转换中扮演着重要角色，对电机性能和效率有着直接的影响。
首先，我们来看定子电阻。
定子是电机中固定不动的部分，通常由铁芯和绕组组成。
定子绕组中的导线具有一定的电阻，这个电阻被称为定子电阻。
定子电阻的大小取决于导线的材料、长度、截面积等因素。
在电机运行时，定子电阻会产生一定的热量，这是由于电流通过导线时与导线材料的电阻相互作用所致。
因此，定子电阻的设计需要考虑到散热问题，以确保电机能够长时间稳定运行。
转子电阻与定子电阻类似，也是由转子绕组中的导线产生的。
转子是电机中旋转的部分，其绕组与定子绕组通过磁场相互作用来传递能量。
转子电阻的大小同样受到导线材料、长度、截面积等因素的影响。
与定子电阻不同的是，转子在旋转过程中会产生一定的机械能，这部分能量也会转化为热量，因此转子电阻的设计同样需要考虑到散热问题。
定子和转子电阻的大小对电机的性能和效率有着重要的影响。
电阻过大会导致电机发热严重，降低效率；电阻过小则可能导致电机无法正常工作。
因此，在电机设计中，需要根据电机的具体应用需求和性能指标来合理选择定子和转子的电阻值。
同时，还需要考虑到电机的散热条件和使用环境等因素，以确保电机能够稳定、高效地运行。

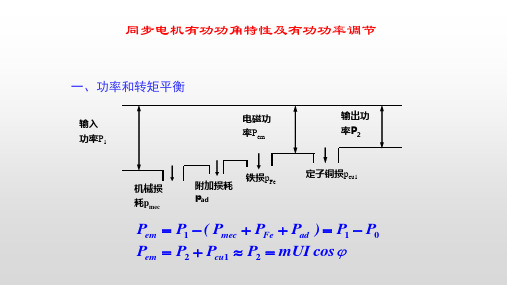

同步发电机功角特性及有功功率调整 - 电动机一、功率流程和功率平衡P1为自原动机向发电机的输入的机械功率，其中一部分供应机械损耗，另一部分供应定子铁心损耗pFe,PM为通过电磁感应作用由转子边传递到定子边的电功率，称为电磁功率。
假如是负载运行，定子绕组中还存在定子铜耗pCu1，P2＝PM－pCu1就是发电机的输出功率。
同步发电机的功率平衡方程式为P1＝PM+pFe+pmPM＝P2+pCu1 定子绕组的电阻一般较小，其铜耗可以忽视不计，则有PM＝P2＝mUIcosj =mUIcos(y-d) 二、功角特性定义：PM=f(d) (1)凸极电机由相量图知：将以上两式代入电磁功率式后得：主电磁功率与附加电磁功率令(dPM/dd)=0 可以求出对应于最大电磁功率PMmax的功角dm,一般来说凸极电机的dm在45o～90o之间。
(2)隐极电机Xd=Xq=Xs(3)过载力量最大功率与额定功率的比值定义为同步发电机的过载力量。
KM=PMmax/PN对隐极电机来说KM=PMmax/PN=1/sindN三、有功功率的调整稳态时，同步发电机的转速由电网的频率打算，恒等于同步转速，电磁转矩TM和电磁功率PM之间成正比关系：TM=PM/W1原动机供应的动力转矩T1与电磁转矩TM以及空载阻力转矩T0相平衡T1=TM+T0要转变发电机输送给电网的有功功率PM，就必需转变原动机供应的动力转矩T1，这一转变可以通过调整水轮机的进水量即水门或汽轮机的汽门来达到。
当d处于0-dm范围时，随着d的增大，PM亦增大，发电机在这一区间能够稳定运行。
而当d dm时，随着d的增大，PM反而减小，电磁功率无法与输入的机械功率相平衡，发电机转速越来越大，发电机将失去同步，故在这一区间发电机不能稳定运行。
重要结论：在增加有功功率的同时也伴随着无功功率的削减。
解释如下：无功功率的功角特性 Q = f（d）以隐极电机为例，画出相量图并作帮助线，由相量图知： E0 cos d - U = I Xs sin jQ = m U I sin jQ =（m U E0 cos d - m U2）/ Xs同步发电机失去同步后,必需马上减小原动机输入的机械功率,否则将使转子达到极高转速,以致离心力过大而损坏转子。
同步电机定子电阻哎，说到同步电机的定子电阻，这可不是个什么遥不可及、难以理解的高深话题。
你别看它听起来像是个专业名词，其实它跟我们日常生活中的电器关系可大了。
好像你家的电风扇、冰箱，甚至电动牙刷里面都有它的身影。
就是这么一回事，咱们说的同步电机啊，其实就是一种在交流电系统中广泛应用的机器。
它的定子电阻，说白了就是电机里面一部分的电阻，对电流的阻碍作用。
你听着是不是有点晕？没事，慢慢说。
先从电机的工作原理讲起吧。
同步电机简单来说，就是一种能够保持转速与电网频率一致的电机。
比如你把它接上电，电机会不紧不慢地以电网的频率转动，不会跑得太快也不会慢吞吞的。
它的定子电阻，顾名思义，就是电机定子部分的电阻。
你想啊，电流在流过这部分线圈的时候，肯定会受到一些阻力。
这就像我们平时走路，在沙滩上跑步是不是特别费力，得穿越沙子一样。
电阻就像这沙子一样，给电流制造了些“麻烦”。
不过，这个麻烦也不是无缘无故的，它会影响到电机的效率和热量问题。
如果你仔细观察一下同步电机，就会发现定子电阻有时候可能会被忽视。
它不单单是一个数值，它还关乎电机的运行效率。
想象一下，电机运行的时候，电流通过线圈产生的热量就跟你夏天开空调一样，这个热量得有地方去，不能让电机“热”到炸。
电机的定子电阻高了，就容易产生过多的热，这不就影响电机的使用寿命吗？就好比你过年那阵子吃大餐，油腻得不行，最后胃也受不了。
同样，电机高电阻的“热量”会导致过载，甚至烧毁电机。
所以，这个定子电阻得适中，既不能太高也不能太低。
别看它这么小小的电阻值，其实可大有讲究。
如果电阻过低，电流过大，虽然电机转得快，运行效率高，但电机的发热也会随之增加，长时间下来，电机就像是过度劳累的运动员，迟早得“瘫痪”。
而如果电阻过高，电流又会受到限制，电机的效率就会下降，转速也会慢，简直就像开车不舍得加油一样，跑得慢，心累。
那你可能会问，电机定子电阻究竟是怎么影响这些的？这个嘛，涉及到电流、功率、热量的计算，背后其实有点“科学”成分。
同步电机的凸极效应同步电机是一种常见的电动机，广泛应用于各种机械设备中。
在同步电机的工作过程中，会出现一个非常重要的现象，即凸极效应。
凸极效应指的是同步电机在工作时，由于磁场的作用，导致电机的磁极出现略微凸出的情况。
这种现象在许多机械设备上都存在，而其基本原理则是由同步电机的结构和工作原理所决定的。
下面我们来逐步分析同步电机的凸极效应：第一步：同步电机的结构同步电机主要由转子、定子、绕组、磁极等组成。
其中，转子铸造成一体，内装有磁钢磁极。
定子则包括定子铁芯和绕组。
绕组上环绕着交流电，产生的磁场会与转子的磁场相互作用，从而带动电机转动。
第二步：同步电机的工作原理同步电机是一种按照同步频率旋转的电机，其工作原理是基于交流电对电磁场的影响。
当交流电通过定子绕组，磁场就会在定子和转子之间形成。
当两者的磁场相互作用时，会产生一个相对转动的力矩，从而带动电机运转。
第三步：凸极效应的原理在同步电机的工作过程中，定子的磁场和转子的磁场并不完全匹配，这就导致了电机的磁极略微凸出。
这种现象就是凸极效应。
凸极效应的出现，一方面是由于定子绕组的磁通存在畸变，另一方面则是由于电机的转子和定子之间的磁场耦合引起的。
凸极的存在会导致同步电机输出扭矩的变化，从而影响电机的运转。
第四步：对凸极效应的处理方法对于同步电机的凸极效应，可以采用一些特殊的磁极形状来处理。
其中，最常见的是采用非正弦波电源来驱动电机。
这种方法可以通过改变电源的频率、脉宽等参数，来控制电机输出的扭矩和速度，从而减小凸极效应的影响。
总之，同步电机的凸极效应在电机的使用过程中常常会出现，它的主要原理是由电机结构和工作原理共同决定的。
为了尽可能减少凸极效应的影响，在电机设计和生产过程中，需要采取一些特殊的措施和处理方法来保证电机的高效稳定运行。
同步发电机的功角-回复同步发电机的功角是指在稳定运行时，发电机电势的磁动势与对应的电流之间的相位差。
它是确保发电机与电力系统中其他元件同步运行的重要参数之一，对于电力系统的稳定运行具有重要意义。
本文将从功角的概念、形成原理、影响因素以及调整方法等方面进行详细阐述，以期给读者一个全面而深入的了解。
一、功角的概念功角是指在发电机稳态运行时，发电机电势与对应的电流之间的相位差。
在各种电力设备中，发电机作为电力系统的主要供电源，其发电功角对于电力系统的稳定运行起着至关重要的作用。
二、功角的形成原理1. 线圈电流与磁势之间的相位差作为一台交流发电机，发电机中的线圈通电后会形成电流，而由于线圈中存在着磁导系数，因此线圈中的电流会引起一定的磁势。
而由于电力系统中的电荷不仅涉及电流而且涉及电荷。
为了使电网和发电机运行，必须使电力系统中的所有电力设备的电流达到稳定运行的状态。
这里面的流程是基于，电源电感发电机的磁势相对而言是稳定的，因此只需要调整电源电解部分的电准电流的相位改变就可以。
2. 稳定功率运行原则功率平衡是电力系统稳定运行的基本原则之一，同步发电机通过调节功角来保持与电力系统中其他设备的同步。
根据电力系统运行的要求，发电机的功角需要与负荷功角相匹配，以确保稳定的功率传输。
三、功角的影响因素1. 功率系统电压的控制功角的大小直接受到电力系统电压的控制。
当电力系统电压变大时，发电机的功角也会增大；反之，电力系统电压变小，发电机的功角也会减小。
2. 机械特性发电机的机械特性也会对功角产生影响。
特别是在过载或故障情况下，发电机的机械特性可能会发生明显的变化，进而影响到功角的大小。
3. 频率变化频率的变化也会对功角产生影响。
一般来说，当电力系统频率增大时，发电机的功角也会增大；反之，频率减小时，功角也会相应减小。
四、功角的调整方法1. 发电机励磁系统的调整通过调整发电机的励磁系统可以改变其磁动势，从而改变发电机的功角。
凸极式同步发电机的电磁功率pem的最大值【最新版】目录1.凸极式同步发电机的概述2.凸极式同步发电机电磁功率的计算方法3.凸极式同步发电机电磁功率的最大值及其影响因素4.应用实例分析正文一、凸极式同步发电机的概述凸极式同步发电机是一种常见的同步发电机类型，其转子具有明显的磁极。
它的极对数一般较多，因此具有较高的电磁功率。
凸极式同步发电机广泛应用于低速发电机、调速电机等领域。
二、凸极式同步发电机电磁功率的计算方法电磁功率（Pe）是指同步发电机在负载运行时，从机械能转换为电能的能力。
电磁功率的计算公式为：Pe = UI - I^2R，其中 U 为线电压，I 为线电流，R 为线电阻。
三、凸极式同步发电机电磁功率的最大值及其影响因素1.电磁功率的最大值出现在电机额定工况下，此时电机的电磁转矩（Te）达到最大值。
2.影响电磁功率的因素主要有：（1）励磁电流：励磁电流的大小直接影响电机的磁场强度，进而影响电磁功率。
（2）电机转速：电机转速的增加会导致磁场变化，从而影响电磁功率。
（3）负载特性：不同的负载特性会对电机的电磁功率产生不同的影响。
四、应用实例分析假设一台凸极式同步发电机的额定功率为 Pn，额定电压为 U，额定电流为 I，励磁电流为 If，转子剩磁为 Br，磁阻为 Rm，电枢铜损耗为I^2R，电枢铁损耗为 Pc，则有以下关系式：Pn = UI - I^2R = Te × IPe = Pn - Pc = Te × I - I^2R在实际应用中，可以通过调整励磁电流、电机转速等参数，以达到最大电磁功率的工作状态。
综上所述，凸极式同步发电机的电磁功率最大值出现在电机额定工况下，其影响因素主要包括励磁电流、电机转速和负载特性。
凸极同步电机是一种广泛应用于工业和家用电器领域的电机，它采用了双反应原理，从而具有更高的效率和性能。
本文将从凸极同步电机的基本原理开始，详细介绍其双反应原理，并探讨其在各个领域的应用。
一、凸极同步电机的基本原理1.1 结构组成凸极同步电机由定子和转子两部分组成。
定子上绕有三相绕组，产生旋转磁场，而转子上则安装有永磁体，使得转子在旋转磁场的作用下产生转矩。
1.2 工作原理当定子绕组通电时，产生的旋转磁场作用在转子上的永磁体上，从而使得转子产生转矩，实现正常工作。
在运行过程中，定子绕组和转子之间的磁场相互作用，其中就包括双反应原理。
二、双反应原理的概念及作用2.1 双反应原理的概念凸极同步电机的双反应原理是指在电机运行时，定子绕组产生的磁场不仅对转子产生作用力，同时也受到转子磁场的影响，这种相互作用使得电机在运行时更稳定、效率更高。
2.2 双反应原理的作用双反应原理使得凸极同步电机在运行时能够更快速地实现同步，提高了电机的响应速度和稳定性。
另外，双反应原理也使得电机在负载变化时能够更好地调节工作状态，提高了电机的运行效率。
三、凸极同步电机双反应原理在工业领域的应用3.1 电梯及升降设备在电梯及升降设备中，凸极同步电机凭借其双反应原理能够更精确地控制升降速度，提高了安全性和舒适性，同时也节省了能源。
3.2 轨道交通在轨道交通领域，凸极同步电机的双反应原理使得列车能够更稳定地运行，提高了运输效率和安全性。
3.3 工业生产设备在各种工业生产设备中，凸极同步电机的双反应原理使得设备能够更快速地响应生产需求，提高了生产效率和稳定性。
四、凸极同步电机双反应原理在家电领域的应用4.1 家用空调在家用空调中，凸极同步电机凭借其双反应原理使得空调能够更精确地控制温度和风速，提高了舒适性和节能效果。
4.2 洗衣机在洗衣机中，凸极同步电机的双反应原理使得洗衣机运行更稳定，提高了洗涤效果和节能性能。
4.3 厨房电器在各种厨房电器中，凸极同步电机的双反应原理使得设备能够更精确地控制食物加工、搅拌等功能，提高了使用便利性和工作效率。
6-1一台三相同步发电机，P N ＝6600kW，U N ＝6.3kV。
Y 接、cns ψN ＝0.8滞后、2p ＝2，Z ＝36，双层短距绕组，y l ＝15，N c ＝6，a ＝1试求额定电流时：(1)线圈磁动势基波幅值；(2)一相磁动势基波幅值；(3)三相合成磁动势基波的幅值、转速及转向。
解：(1)I N =P/u n cosφn =6600/*6.3*0.8=757A33每个元件I a =I N /a=I N /1=757Aτ=z/2p=36/2=18q=z/2pm=36/2*3=6α=60°/q=10°K y1=sin90°*y 1/τ=sin90°*15/18=0.9659K q1=sin(q*α/2)/[q*sin(α/2)]=sin(6*10°/2)/[6*sin(10°/2)]=0.9561K w1=K q1*K y1=0.9561*0.9659=0.9235W=2pq*W y /α=2*6*6/1=72F c1=0.9*I a *W y *K y1/p=0.9*757*6*0.9659/1=3948(2)F Φ1=0.9*I N *W*K w1/p=0.9*757*72*0.9235=45.3*103(3)F 1=3/2F Φ1=1.5*45.3*103=68.0*103正向旋转，圆形趋势n 1=60f/p=60*5/1=3000r/min 6-2三相汽轮发电机，2500kVA,6.3kV,Y 接法，同步电抗x s =10.4欧，电枢电阻r a =0.071欧。
试求额定负载且功率因数为0.81滞后时的感应电动势，功角及电压变化率。
解:额定电流I N =s N /U N =6300/=3627(V)33利用电压方程式可求孔在电动势E0和功角。
θ电势E 0=UN+IN(r a +jx s )=3637+229.4-36.8。
