关于幕墙防雷构造施工的做法
1.设计阶段：
-在设计幕墙时，需将防雷系统纳入整体建筑设计，确保幕墙与主体建筑的防雷系统有效连接。
-确保幕墙结构中的金属龙骨、框架等作为自然引下线或人工引下线，满足防雷规范要求。
2.接地系统构建：
-设置可靠的接地装置：幕墙底部应与建筑物基础钢筋或其他已做接地处理的金属构件可靠焊接或通过专门的跨接线进行电气连接，形成有效的接地通路。
-验算接地电阻值：所有龙骨安装完毕后，使用电阻表检测构造体的接地电阻值，确保其符合《建筑物防雷设计规范》中规定的数值，通常第二类或第三类防雷建筑物的接地电阻值有特定限值。
3.等电位连接：
-幕墙的金属框架与主体结构之间应做好等电位连接，避免雷电流在不同金属间产生电位差而引发危险。
4.断接卡设置：
-在适当位置设置断接卡或测试点，以便于定期对防雷设施进行维护和检查。
5.避雷网格或均压环：
-对于高层幕墙，有时需要在一定高度设置避雷网格（即均压环），以均衡各部位的电位分布，防止侧击雷。
6.隐蔽工程验收：
-施工过程中，对于幕墙内部的防雷构造如接地线的敷设、焊接质量等隐蔽工程必须经过严格的质量验收。
7.竣工验收与标识：
-完成幕墙防雷施工后，要按照国家相关标准进行竣工验收，并对防雷装置做好明确标识，方便日后的管理和维护。

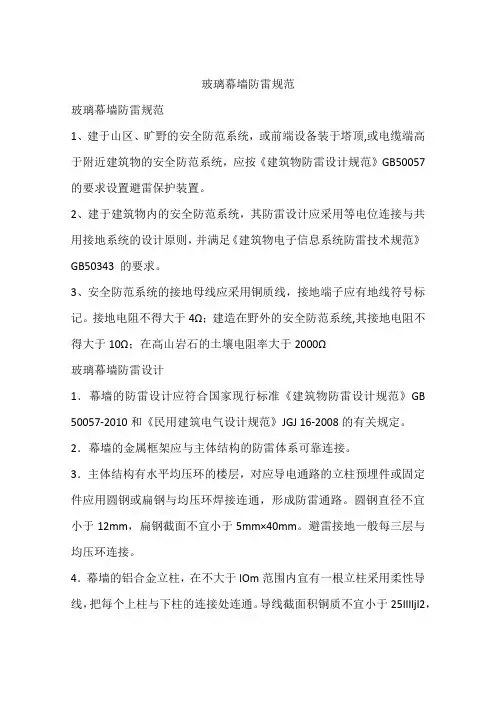

玻璃幕墙防雷规范
玻璃幕墙防雷规范
1、建于山区、旷野的安全防范系统，或前端设备装于塔顶,或电缆端高于附近建筑物的安全防范系统，应按《建筑物防雷设计规范》GB50057 的要求设置避雷保护装置。
2、建于建筑物内的安全防范系统，其防雷设计应采用等电位连接与共用接地系统的设计原则，并满足《建筑物电子信息系统防雷技术规范》GB50343 的要求。
3、安全防范系统的接地母线应采用铜质线，接地端子应有地线符号标记。
接地电阻不得大于4Ω；建造在野外的安全防范系统,其接地电阻不得大于10Ω；在高山岩石的土壤电阻率大于2000Ω
玻璃幕墙防雷设计
1．幕墙的防雷设计应符合国家现行标准《建筑物防雷设计规范》GB 50057-2010和《民用建筑电气设计规范》JGJ 16-2008的有关规定。
2．幕墙的金属框架应与主体结构的防雷体系可靠连接。
3．主体结构有水平均压环的楼层，对应导电通路的立柱预埋件或固定件应用圆钢或扁钢与均压环焊接连通，形成防雷通路。
圆钢直径不宜小于12mm，扁钢截面不宜小于5mm×40mm。
避雷接地一般每三层与均压环连接。
4．幕墙的铝合金立柱，在不大于lOm范围内宜有一根立柱采用柔性导线，把每个上柱与下柱的连接处连通。
导线截面积铜质不宜小于25IIlljl2，
铝质不宜小于30rrirr12。
5．兼有防雷功能的幕墙压顶板宜采用厚度不小于3mm的铝合金板制造，与主体结构屋顶的防雷系统应有效连通。
6．在有镀膜层的构件上进行防雷连接，应除去其镀膜层。
7．使用不同材料的防雷连接应避免产生双金属腐蚀。
8．防雷连接的钢构件在完成后都应进行防锈油漆哦。
玻璃幕墙防雷施工方法gtgij随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。
但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。
我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明也不十分具体，从而给从事具体施工的技术人员准确把握质量安全技术要求带来一定的难度。
1.雷电对玻璃幕墙高层建筑的危害众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。
雷电击中建筑物时，通常会产生电效应、热效应和机械力。
雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。
高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。
高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，不能直接起到接闪和防雷作用，闪电对建筑的雷击往往变成闪电对玻璃幕墙的雷击。
同时高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。
高层建筑幕墙通常超过50m,超高层幕墙超过100m,如果强大的雷电流全程通过幕墙构件时，由于持续时间极短，只有几十微秒，则每米的电位差可达万伏以上，高达100m的幕墙，在通过雷电流时可达百万伏的电位差，将会和周围的金属体之间产生反击放电和电磁感应。
2.高层建筑玻璃幕墙防雷措施通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置。

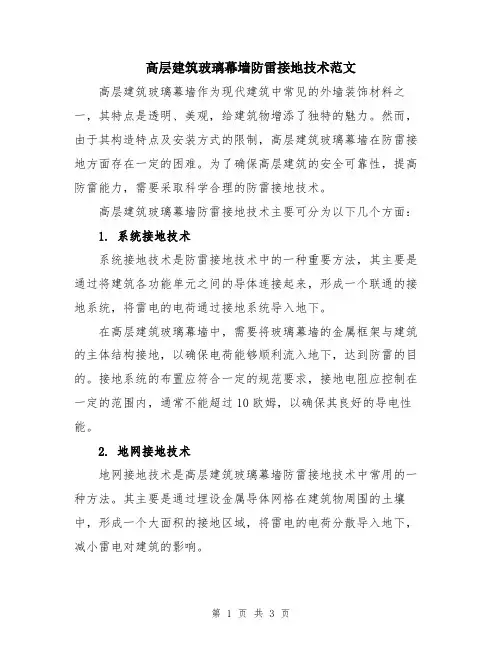

高层建筑玻璃幕墙防雷接地技术范文高层建筑玻璃幕墙作为现代建筑中常见的外墙装饰材料之一，其特点是透明、美观，给建筑物增添了独特的魅力。
然而，由于其构造特点及安装方式的限制，高层建筑玻璃幕墙在防雷接地方面存在一定的困难。
为了确保高层建筑的安全可靠性，提高防雷能力，需要采取科学合理的防雷接地技术。
高层建筑玻璃幕墙防雷接地技术主要可分为以下几个方面：1. 系统接地技术系统接地技术是防雷接地技术中的一种重要方法，其主要是通过将建筑各功能单元之间的导体连接起来，形成一个联通的接地系统，将雷电的电荷通过接地系统导入地下。
在高层建筑玻璃幕墙中，需要将玻璃幕墙的金属框架与建筑的主体结构接地，以确保电荷能够顺利流入地下，达到防雷的目的。
接地系统的布置应符合一定的规范要求，接地电阻应控制在一定的范围内，通常不能超过10欧姆，以确保其良好的导电性能。
2. 地网接地技术地网接地技术是高层建筑玻璃幕墙防雷接地技术中常用的一种方法。
其主要是通过埋设金属导体网格在建筑物周围的土壤中，形成一个大面积的接地区域，将雷电的电荷分散导入地下，减小雷电对建筑的影响。
在高层建筑玻璃幕墙中，地网接地技术可通过埋设导体网格在建筑物的基础或地下室地板下部实现。
导体网格的材质通常选用导电性能好、耐腐蚀性能强的材料，如镀锌钢板等。
导体网格的布置应遵循一定的规范要求，与接地系统相连。
3. 法兰接地技术法兰接地技术是高层建筑玻璃幕墙防雷接地技术中的一种常见方法。
其主要是通过在建筑物外墙的金属框架上安装金属法兰，与金属导线连接，将玻璃幕墙的金属框架与建筑物的接地系统连接起来，形成连续的接地路径。
在高层建筑玻璃幕墙中，法兰接地技术可以应用于玻璃幕墙的金属框架与室外金属结构的连接处，以确保金属框架的良好导电性能。
法兰接地技术的实施应符合一定的规范要求，接地电阻应控制在一定的范围内。
4. 防雷接地材料的选择在高层建筑玻璃幕墙的防雷接地技术中，选择合适的防雷接地材料是非常重要的。

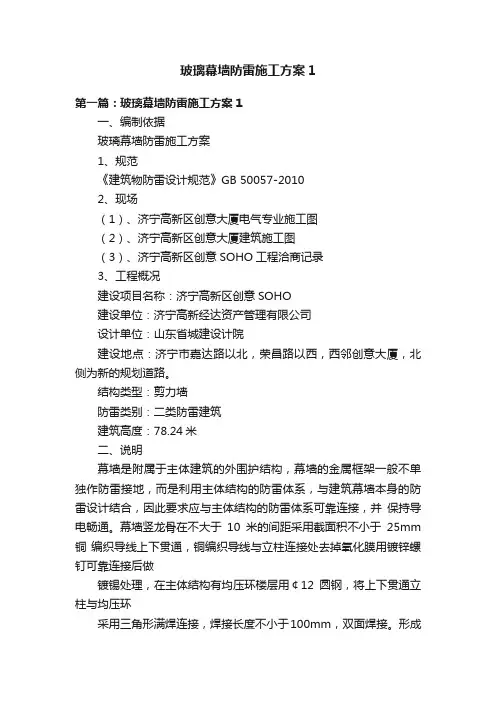

玻璃幕墙防雷施工方案1第一篇：玻璃幕墙防雷施工方案1一、编制依据玻璃幕墙防雷施工方案1、规范《建筑物防雷设计规范》GB 50057-20102、现场（1）、济宁高新区创意大厦电气专业施工图（2）、济宁高新区创意大厦建筑施工图（3）、济宁高新区创意SOHO工程洽商记录3、工程概况建设项目名称：济宁高新区创意SOHO建设单位：济宁高新经达资产管理有限公司设计单位：山东省城建设计院建设地点：济宁市嘉达路以北，荣昌路以西，西邻创意大厦，北侧为新的规划道路。
结构类型：剪力墙防雷类别：二类防雷建筑建筑高度：78.24米二、说明幕墙是附属于主体建筑的外围护结构，幕墙的金属框架一般不单独作防雷接地，而是利用主体结构的防雷体系，与建筑幕墙本身的防雷设计结合，因此要求应与主体结构的防雷体系可靠连接，并保持导电畅通。
幕墙竖龙骨在不大于10米的间距采用截面积不小于25mm 铜编织导线上下贯通，铜编织导线与立柱连接处去掉氧化膜用镀锌螺钉可靠连接后做镀锡处理，在主体结构有均压环楼层用￠12圆钢，将上下贯通立柱与均压环采用三角形满焊连接，焊接长度不小于100mm，双面焊接。
形成不大于10×10米防雷网络，确保连接电阻值小于1欧姆，达到了与主体结构防雷体系可靠连接的目的。
三、主要材料说明防雷连接线：Φ12 镀锌圆钢，40*4 镀锌扁钢电焊条：采用 E43XXG 型 3.2 优质焊条，凡在工地上的电焊条要存放于干燥处，注意防潮。
跨接线：采用截面积不小于25mm2铜编织线。
四、熟悉了解图纸要求→在施工现场找准接入预埋区域→每层将埋件通过圆钢将埋件串联后与主体防雷引下线连接→顶层与屋面均压环连接→每根主龙骨跨接。
五、所需工具及人员器具：电焊机一台、卷尺、电钻；人员：2~3 人。
（其中电焊工至少 1 人）六、作业时间分两个阶段：第一阶段，埋件施工时将接入区域的层埋件通过圆钢串联并与主体引下线连接。
第二阶段：幕墙自身防雷体体引下跨接接通。
建筑物幕墙的防雷措施
幕墙的防雷应符合G B 5 0 0 5 7《建筑物防雷设计规范》，其概念是幕墙的防雷系统与主体结构的防雷体系可靠连接，且连接部位清除表面处理层。
在高度方向每层，在宽度方向每隔一个（或二个）柱距，用Φ12mm热镀锌圆钢将幕墙预埋件连接起来。
在交叉点处与主体预留的防雷接触点连接。
这样就解决了防雷电侧击的问题。
在屋顶设接闪器，特别注意在屋顶女儿墙一周圈，宽方向每隔一个柱距，用Φ 1 2 m m 热镀锌圆管将转接件与主体防雷甩头相连接。
（具体做法详见幕墙防雷节点）（一〇）季节性施工措施
本工程施工工期工期较短，雨天将成为影响工程正常进行的一个关键因素，而工期无法拖延，因此做好雨雪天施工，采取强有力的措施使雨雪天气给施工带来的不利因素减至最小，是工作的一个重点。
1、成立以项目经理为组长，主管工程师为副组长的冬、雨季施工领导小组，雨雪到来前，对现场进行全面检查，制定冬、雨季施工措施，确保正常施工。
2、现场设立气象广告牌，责成专人每天负责抄写第二天的气象预报以及一周内的气象形势预报。
幕墙工程施工防雷措施方案一、前言随着城市建设的不断发展，幕墙工程在建筑领域中的应用越来越广泛。
幕墙作为建筑的外部装饰和保温隔热系统，具有美观、防水、隔热等功能。
然而，由于幕墙工程一般都较高层建筑，容易受到雷击，因此在施工过程中必须严格执行防雷措施，以确保工程的安全和质量。
本文将从防雷的必要性、雷击原理和幕墙工程施工防雷措施等方面进行阐述。
二、防雷的必要性1.雷击对幕墙工程的危害雷击会对幕墙工程造成严重损害，主要表现在以下几个方面：（1）直接损害：雷击会直接击中幕墙结构，造成破坏，严重时还会引起火灾。
（2）感应损害：雷电场会感应产生电压，导致幕墙结构内部设备和电气设备的损坏。
（3）冲击波损害：雷击产生的冲击波会对幕墙结构和玻璃幕墙造成破坏。
综上所述，雷击对幕墙工程具有较大的危害性，因此在施工过程中必须严格执行防雷措施。
2.防雷对工程质量的影响雷击对幕墙工程的危害不仅在于会对工程造成直接损害，更重要的是影响工程的质量。
一旦幕墙工程受到雷击，将会影响工程的美观度、使用寿命和正常运营，甚至会对建筑内部设备和人员造成伤害。
因此，严格执行防雷措施对保障工程质量至关重要。
三、雷击原理雷击是由于云层内部的大气电场的快速放电所引起的，在气象条件和地形地势适宜的环境下，云层内部的电荷将通过大气介质在云与地面或建筑物之间产生放电，即形成闪电。
雷击通常表现为云与地面或建筑物之间的放电，其放电的形式主要有云与云放电、云与地放电和云与物放电。
四、幕墙工程施工防雷措施1.制定防雷施工方案在施工前，必须制定详细的防雷施工方案，明确幕墙工程所在区域的雷击频率和强度，并根据实际情况确定防雷设施的种类和设置位置。
2.设置接闪装置在施工现场应设置接闪带和接闪装置，接闪带一般应设置在建筑物顶部和周围，接闪装置应设置在幕墙结构的外围和上部。
接闪装置的作用是通过良好的接地和导体材料，使雷电能够迅速放电，避免对幕墙结构产生损害。
3.铺设接地网在施工过程中，要对幕墙结构进行导电连接，并铺设接地网，保证幕墙结构和接闪装置的导电连接通畅。
高层建筑玻璃幕墙防雷接地技术高层建筑玻璃幕墙是现代建筑设计中常见的一种形式，具有美观、立体、开放的特点。
然而，由于高层建筑的高度和结构特殊性，其容易成为雷击的目标，所以对玻璃幕墙的防雷接地技术要求较高。
高层建筑玻璃幕墙防雷接地技术（二）高层建筑玻璃幕墙防雷接地的原则是保证玻璃幕墙整体获得很好的接地，将雷击电流引入地下，以保护建筑内部和周边设备、人员的安全。
二、防雷接地的技术方式高层建筑玻璃幕墙防雷接地的技术方式主要包括以下几种：1. 接地带建设：在玻璃幕墙周边区域设置接地带，通过提供多个地下金属网，将雷击电流引入地下埋深适当的接地系统。
2. 金属导体加强：增加金属导体的数量和面积，使之能够接收更多的雷击电流。
3. 接地系统建设：建设合理的接地系统，包括接地导线、接地体、接地矩阵等，以保证玻璃幕墙能够良好地接地。
三、接地导线的选择对于高层建筑玻璃幕墙的防雷接地，接地导线的选择非常重要。
一般来说，接地导线应满足以下几个要求：1. 抗腐蚀性强：选择具有良好抗腐蚀性能的导线材料，如铜材料。
2. 电阻低：选择电阻低的导线，以减少接地电阻，提高接地效果。
3. 强度高：选择强度高的导线，能够承受外力的冲击和拉力，确保接地导线不被破坏。
四、接地体的埋设高层建筑玻璃幕墙的接地体埋设应满足以下几个要求：1. 埋设深度：接地体的埋设深度应根据地质条件和建筑的实际情况来确定，一般埋设深度不低于1.5m。
2. 铺设方式：接地体应根据玻璃幕墙的布置情况合理布置，避免互相干扰。
3. 接触面积：接地体与土壤的接触面积越大，接地效果越好，因此应尽量选择接地体形状规则、表面积大的形式。
五、接地系统的检测与维护高层建筑玻璃幕墙的防雷接地系统需要定期检测与维护，以确保接地效果良好。
常用的方法包括：1. 电阻测量：定期对接地系统的电阻进行测量，发现电阻异常时及时修复。
2. 导线连接检查：定期检查接地导线的连接是否松脱或损坏，及时加固或更换。
福州置地广场玻璃幕墙防雷接地的做法[提要] 本文结合福州置地广场建筑工程，对高层建筑的雷电危害及防雷措施进行分析，阐述玻璃幕墙防雷及接地的做法。
1 概述随着人们对雷电的认知，防雷技术水平的提高，因雷击引起火灾、爆炸和人身伤亡的事故逐渐减少，但雷击破坏建筑物及其内部电气设备的事件时有发生，特别是高层、超高层建筑玻璃幕墙，在雷雨天，由于高层建筑的基础电阻小和一百多米高的玻璃幕墙，这些使地表的电场分布发生严重的畸变，其电场强度比一般建筑物大得多，更易受到雷击。
本文结合福州置地广场玻璃幕墙工程，阐述其防雷措施和做法。
2 工程概况福州置地广场：大楼位于福州市五四路与湖东路交叉口的东北角，其结构为地下两层，地上31层，建筑面积61138 m2，幕墙工程装饰总面积为23000m2,一至五层裙楼为花岗岩干挂幕墙，局部为玻璃橱窗；六至三十一层为单层铝板和玻璃幕墙。
大楼防雷是按二类防雷建筑物设计，在各平屋面及突出屋面水箱装设明装避雷带，为了防止侧击雷，在30米以上每隔三层沿建筑四周采用-40×4镀锌扁钢设均压带与楼板钢筋，金属铝门窗以及利用柱内作引下线的两主钢筋焊接并与建筑物基础下部利用做自然接地体的桩基及底板钢筋焊接，使之成为良好电气通路。
该幕墙于2001年3月1日开工，2001年12月30日竣工。
本工程荣获2003年全国建筑工程装饰奖。
3 玻璃幕墙的雷电危害（1）在雷雨天，天空的雷云与地面上的物体各带不同的电荷，当电荷积累到一定的程度，就会产生电场畸变而发生雷击。
当地面上某处没有足够强大的上行先导时，雷电是不会打到该处的。
而高层建筑的基础电阻很小，又有一百米高的玻璃幕墙，这些使地表的电场分布发生严重的畸变，其电场强度比一般建筑物大得多，加上离放电云层近，其瞬间发生的上行先导容易与下行先导会合，容易遭受雷击。
（2）雷击是严重的自然灾害之一，当雷电击中建筑物时，由于雷电是具有高电压、大电流，作用时间极短的瞬变过程，通常在瞬间释放出巨大的能量，把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或分解成氢气和氧气，产生爆炸，使建筑物遭到破坏。
2018.04Doors&Windows
摘
随着建筑工程的日益发展
某海洋主题旅游项目总建筑面积约为（
（的部位敷设
（
图
遮阳支架间横向连接大样图
（下转第32页）
建筑工程
29
2018.04
Doors &
Windows
图座通过以上玻璃屋面的防雷做法参考文献[3]GB 50057-2010.建筑物防雷设计规范[S].
（上接第29页）
（上接第30页）
智能化工程管理技术虽然取得了很多卓越的成就服建筑智能化工程管理技术的局限性(下旬刊),2013(3).
土方开挖是指破坏原有的土方平衡由于支护排桩的间距较小钢管内支撑的连接方式主要使用法兰盘连接在钢管与法锚索的主要的原理是通过注浆体和孔壁产生的摩擦力给
随着城市的不断发展建筑工程
32。
幕墙工程施工防雷措施
一、幕墙工程的特点和雷击危害
幕墙工程是建筑外立面的重要部分，由于其大面积、高度较高，易成为雷击对象。
雷电携
带大量的电流，一旦雷电击中幕墙，则会引发严重的事故，如火灾、爆炸等。
因此，在幕
墙工程施工中，必须重视防雷工作，确保施工安全。
二、幕墙工程施工防雷措施
1.根据建筑结构和周围环境的特点，合理设置避雷设施，如避雷带、避雷针等，以确保建
筑物对雷电的有效防护。
2.在施工现场，严格执行《建筑电气安全规范》，落实雷电防护措施，包括避雷接地系统
的设置、接地电阻的检测等。
3.在幕墙构件的安装过程中，使用防静电工具和设备，确保施工作业人员的安全。
4.避免在雷雨天气施工，确保施工过程中人员和设备的安全。
5.定期对避雷设施和接地系统进行检查和维护，确保其正常工作。
6.施工结束后，对幕墙工程进行防雷测试，确保其对雷电的有效防护。
三、幕墙工程施工中常见的雷击事故案例
1.某高层建筑幕墙工程施工过程中，因未设置有效的避雷设施，导致幕墙遭雷击，引发火灾，造成严重的人员伤亡和财产损失。
2.某商业综合体幕墙工程施工现场临时用电线路未正确接地，雷雨天气施工，导致电流通
过幕墙进入建筑内部，引发火灾事故。
3.某高层办公楼幕墙工程施工中，由于施工现场未进行雷电防护措施，导致幕墙遭雷击，
严重影响了施工进度和质量。
四、结语
幕墙工程是建筑外立面的重要组成部分，在施工过程中必须重视防雷工作，确保施工安全。
施工单位和相关部门要共同努力，加强防雷意识和管理，制定科学合理的防雷措施，以避
免雷击事故的发生，确保施工质量和施工安全。
高层建筑玻璃幕墙防雷接地技术范本高层建筑玻璃幕墙是现代建筑中常见的设计特色之一。
它不仅美观大方，还能提供光线充足的室内空间。
然而，由于高层建筑本身的高度以及幕墙的特性，其面对雷电袭击的风险也较高。
因此，在高层建筑的玻璃幕墙设计中，防雷接地技术至关重要。
下面将具体介绍一种高层建筑玻璃幕墙防雷接地技术范本。
一、引言高层建筑的玻璃幕墙作为一种外墙材料，经常处于室外，容易受到雷电的直接攻击。
如果没有良好的防雷接地设计，就有可能造成不可预测的损失和安全隐患。
因此，设计一个可靠的防雷接地系统对于确保高层建筑的安全至关重要。
二、接地技术要求1. 接地电阻小于10Ω：通过减小接地电阻，能够有效降低雷电引发的电热效应，保护幕墙玻璃不受到雷击的破坏。
2. 接地设备耐腐蚀：由于幕墙常处于室外环境，接地设备应具备防腐蚀性能，确保接地系统的长期稳定可靠。
3. 接地电位稳定：接地系统的电位应保持稳定，以确保玻璃幕墙内部电气设备的正常工作，及时排除雷击产生的电磁波干扰。
三、防雷接地技术方案1. 防雷接地网建设：a. 在高层建筑的地下埋设低电阻率的金属接地网，可采用镀锌钢材作为接地网材料。
b. 设计合理的接地网布置，并确保各个接地网之间的连接良好，形成均匀的接地层。
2. 接地装置选型：a. 针对高层建筑的玻璃幕墙，可以选择具有良好耐腐蚀性能的铜接地装置。
b. 采用特殊的接地装置设计，确保装置与高层建筑的主体结构紧密连接，避免因腐蚀而导致接地系统失效。
3. 接地装置布置：a. 接地装置应布置在玻璃幕墙最接近主体结构的位置，以便最大程度地减小雷电冲击的影响。
b. 在接地装置与玻璃幕墙之间设置导体，以提高接地装置的接地效果。
四、防雷接地施工要点1. 接地网施工：a. 按照设计要求，在地下适当的位置进行挖掘，并确保挖掘的深度能够达到设计要求。
b. 铺设低电阻率的金属接地网，并将接地网与建筑主体结构进行连接。
2. 接地装置安装：a. 选择合适的位置进行接地装置的安装，确保装置与高层建筑的主体结构紧密连接。
建筑幕墙雷击防护措施1防直击措施1.1建筑幕墙的压顶板、金属屋檐、金属采光顶和金属屋面，当符合下列要求时，宜利用其作为接闪器：a)金属板之间具有持久的电气贯通连接，可采用卷边压接、缝接、熔焊、螺钉或螺栓连接；b)当金属板需要防雷击击穿时，不锈钢、热浸镀锌钢和钛板的厚度不应小于4mm，铜板厚度不应小于5mm，铝板厚度不应小于7mm；c)当金属板不需要防雷击击穿和金属板背面无易燃物品时，铅板的厚度不应小于2mm，不锈钢、热浸镀锌钢、钛和铜板的厚度不应小于0.5mm，铝板厚度不应小于0.65mm，锌板厚度不应小于0.7mm；d)金属板应无绝缘被覆层。
注：薄的油漆保护层、1mm厚沥青层或0.5mm厚聚氯乙烯层或类似保护层均不应属于绝缘被覆层。
1.2建筑幕墙顶部的金属构件可不装接闪器，但应和主体建筑的防雷装置可靠连接。
符合标准规定的幕墙金属构件可作为接闪器使用。
1.3建筑幕墙顶部及其附属设施位于主体建筑接闪器的保护范围外，或不满足上述要求时，应按规定增设接闪器。
2防侧击措施2.1建筑幕墙的立柱和主体建筑的均压环宜电气贯通形成防侧击的防雷网格，防雷网格尺寸应符合表1的规定。
2.2建筑外廓各阳角上的幕墙立柱应作为引下线使用，在其断开处采取防雷等电位连接。
作为引下线使用的立柱间距应符合表1的规定。
表1 建筑物外部防雷装置的技术要求2.3幕墙立柱应至少采取下列一种均压措施，均压环间距应符合表1的规定：a)利用主体建筑的均压环，将立柱、预埋件与均压环之间采取防雷等电位连接；b)利用幕墙的横梁，将各立柱与横梁之间进行防雷等电位连接；c)安装幕墙专设均压环，与各立柱和主体建筑的防雷装置进行防雷等电位连接。
3其他防护措施3.1建筑幕墙防雷装置与主体建筑宜采用共用接地，主体建筑接地装置应符合标准规定。
3.2固定在建筑幕墙上的景观照明、航空障碍信号灯及其他用电设备和线路应根据主体建筑防雷类别采取相应的防闪电电涌侵入措施，并应符合下列规定：a)无金属外壳或保护网罩的用电设备处在接闪器的保护范围内；b)从配电箱引出的配电线路应穿钢管。
玻璃幕墙防雷及其做法
高层建筑玻璃幕墙的防雷措施：
要对高层建筑玻璃幕墙进行防雷，首先必须明白雷电是如何形成，及对玻璃幕墙的危害。
雷是一种天空的放电现象，雷雨在形成的过程中，它的某些部分积聚正电荷，另外的一部分积聚负电荷，当电荷积聚到一定的程度时，就会放电，有时是在云层与云层之间进行，有时是在云层和大地之间进行，后一种放电通常成为落雷。
落雷又分为直雷击、感应雷、球形雷。
直雷击的破坏作用是雷电直接击在建筑物上，因雷电的热效应，产生高温而引起建筑物的燃烧，在雷电通道上水分受热膨胀，产生强大的机械力使建筑物受到机械力破坏。
感应雷：在直击雷放电时，由于雷电流变化梯度大而产生强大的交流磁场，使周围的金属构件中产生感应电动势，容易产生火花放电，它造成危害重要是火灾或附近的电气设备遭受电磁力的破坏。
球形雷：产生于雷雨季节偶尔产生球形发光气团。
球雷在空中漂移的时间大约几秒到几分钟,速度1-2m/s,距地面0.5-3米,有时会从开着的窗户飘然而入，如雷击就会释放能量造成为危害，为了防止球形雷，可把门窗的金属框接地和加装金属网。
弄清雷电成因之后，根据雷电的成形浅谈它对高层玻璃幕墙的危害，高层玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比建筑物大得多，容易构成雷电的发展条件，加之高层建筑距云层较近，
所以易遭受雷击，高层建筑的玻璃幕墙的金属材质由于雷电效应将产生静电场感应作用，当天空雷云和大地形成电场时幕墙的金属体就会积聚与雷云相反的大量感应电荷，当雷云瞬间放电后，云与大地的感应电场忽然消失，此时幕墙的金属体感应电荷不能以相应的速度流散，将会产生上万伏的对地电位，这样对设备与人会产生严重的危害。
高层建筑玻璃幕墙的防雷应与一般的建筑物的防雷有异曲同工之处，普通建筑物的防雷装置有三部分，分别为：接闪器，引下线和接地装置。
接闪器：根据被保护物体的不同，接闪器形状不同主要有避雷针、避雷网、避雷带，其主要的作用是直击雷起到接闪功能。
在60年代，英国人gold等人提出“雷击距离理论:滚球法是依据雷电闪击距离为基础用来确定接闪器的保护作用，当雷击被导达到接闪器放电距离以前，其闪击点有一定的范围要求：被保护的建筑物的接闪器有若干个上行先导，最后在容易放电击穿的路径上形成主放电，接闪器正好设置在被保护在闪电击点概率较高的点。
引下线：作对接闪器的接闪的雷电起导流作用。
接地装置：主要的作用是消耗雷电产生的能量。
所以在玻璃幕墙的防雷过程中应注意以下三点：①：充分利用建筑物的接闪器、引下线、接地装置②：将均压环层的幕墙横竖向龙骨联结成一个电气通路，并与建筑物防雷网联通。
③:将首层的幕墙的横竖龙骨联结成一个电气通路,并与建筑物的防雷网联通。
通过以上玻璃幕墙在遭受雷击的过程中，由于其玻璃幕墙的防雷与建
筑物防雷联成一体，则玻璃幕墙能将获得的电能，通过建筑物的接地系统迅速地输送到地下，从而达到保护建筑物和玻璃幕墙免遭雷电的破坏。
高层玻璃幕墙的顶部为了美观，一般都采用铝板，铝板是入地较好的导体，它沿建筑物顶部分布，其电场强度很大，雷电就很容易被吸引过来，受雷击最大的部位，铝板则是很好的接闪器，可以接受雷电流，将固定铝板的主横担与建筑物避雷系统联成一体，这样就可以安全的将雷电流导入大地。
高层建筑的玻璃幕墙顶部的接闪器可以有效地防雷直击，但不能防止侧雷击，在玻璃幕墙防侧雷时，其要根据建筑物防雷等级来确定其的作法：一类防雷30m，二类防雷在45m，三类防雷在60m，综合建筑物的防雷等级在30m、45m或60m以上的高层玻璃部位，每层设一个均压环，并将建筑物防雷网及玻璃幕墙防雷系统联通，形成一个电气通路为了防止球形雷,在将玻璃幕墙首层的横竖龙骨联结成一个电气通路,并与建筑物的接地网联成一体。
高层建筑物的玻璃幕墙的接地要求及皇城大厦的玻璃幕墙防雷接地的作法
通过查阅防雷设计的设计规范等技术资料和结合皇城大厦的竣工经验，玻璃幕墙的防雷接地应将满足以下的要求：
a、必须符合防雷设计要求，符合国家标准《建筑物防雷设计规范》GB500057-94的有关规定
b、引下线的截面积应符合以下的要求：玻璃幕墙竖向龙骨应视为明辐射引下线，根据《建筑电气工程施工质量验收规范》（GB50303-2002）中表24.2.2中的要求引下线圆钢直径不得小于8mm，扁钢截面积不得小于100mm2，所以竖向龙骨的跨接联结线的截面积应不小于100mm2
c、满足机械强度要求，除去焊接方式，采用压接方式根据根据《建筑电气工程施工质量验收《建筑电气工程施工质量验收规范》（GB50303-2002）中表24.2.2中要求，其金属材料厚度必须达到4mm
d、采用焊接方式应满足，圆钢搭接长度为其直径的6倍，且双面施焊，扁钢搭接长度为其宽度的2倍，且三面施焊，并在焊接处做防腐处理：
e、不同金属的压接如钢与铝连接时，为了防止产生电化反应，钢应镀锌，或在钢铝之间加不锈钢垫片。
f、施工完毕后，应进行检测，其必须达到设计和规范要求。
