玻璃幕墙的防雷接地技术
- 格式:doc
- 大小:29.00 KB
- 文档页数:4
防雷构造设计《玻璃幕墙工程技术规范》JGJ102-2003规定:“玻璃幕墙的防雷设计应符合国家现行标准《建筑防雷设计规范》GB50057和《民用建筑电气设计规范》JGJ/T16的有关规定。
幕墙的金属框架应与主体结构的防雷体系可靠连接,连接部位应清除非导电保护层。
”《金属与石材幕墙工程技术规范》防雷问题专题审查会纪要将送审稿中“防雷体系”(JGJ102-96第4.4.7条“……玻璃幕墙应形成自身的防雷体系……”中的“防雷体系”)改为防雷装置。
取消关于接地电阻的要求。
玻璃幕墙是附属于主体建筑的围护结构,幕墙的金属框架一般不单独作雷接地,而是利用主体结构的防雷体系,与建筑本身的防雷设计相结合,因此要求应与主体结构的防雷体系可靠连接,并保持导电通畅。
1.高层建筑金属幕墙防雷设计原理大气的流通形成了雷云,随着雷云下部的负电荷积累,其电场强度的增加到极限值,于是开始向下梯级放电,称为下行先导放电。
在电气—几何模型中,雷先导的发展起初是不确定的,直至先导头部电压足以击穿它与地面目标间的间隙时,也即先导与地面目标的距离等于击距时,才受到地面影响而开始定向,在被保护的建筑物上安装接闪器,就是使它产生最强的先导和雷先导会合,从而防止建筑物受到雷击。
《建筑物防雷设计规范》(GB50057)所提出的接闪器保护范围是以滚球法为基础的,所谓滚球法是以hr为半径的一球体沿需要防直接雷的部位滚动,当球体只触及接闪器(包括被利用作为接闪器的金属物)或只接触及接闪器和地面(包括与大地接触并能承受雷击的金属物)而不触及需要保护的部位时,则该部位就得到接闪器的保护。
用许多防雷导体(通常是垂直和水平导体)以下列方法盖住需要防雷的空间,即用一给定半径的球体滚过上述防雷导体时不会接触要防雷的空间。
它是基于以下雷闪数学模型(电气—几何模型):hr=2I+30(1-e–1/ 6.8)(3-6)或简化为hr≈9.4×I2/3与相对应的电流I=(hr/9.4)1. 5(3-7)当hr=30m时I=5.7kA 当hr=45m时I=10.5kA 当hr=60m时I=16.1kA当雷电流小于上述数值时,雷闪有可能穿过接闪器击于被保护物上,而等于和大于上述数值时雷闪将击于接闪器上。
幕墙工程冬雨季及防风、防雷等施工技术措施方案由于本工程有可能要跨越雨季,为了保证工程质量和进度,我们在生产加工和现场安装都采取了一系列措施,尽量避开冬季最严寒季节,因此我司为本工程制定了雨季施工措施:第一节雨季施工技术措施一、雨季施工方案1、提前准备防雨用品,如苫布、彩条布等,对于需要防雨的中间过程部位在雨前应作好防淋准备。
2、在雨季为了不降低板块的防水性及五金件的防腐性,并防止防火岩棉和保温材料的遇雨腐烂,在雨天停止施工。
在防火棉铺设时,建议马上加封修板封闭,以防止雨水浸湿岩棉。
3、雨季施工应尽量避免雨中作业,必要时在雨停止时可能采取赶补措施,现场施工时注意安全带的使用,用电作业注意防护,使用电焊时应检查焊接、焊把、电源线是否干燥,以保证施工安全。
4、下雨天气,不能进行室外受雨水影响部位的注胶做业。
雨后打胶时一定要注意清理、擦干板缝,然后在进行注胶。
胶固化需具备一定的温度(高于5℃)和湿度,为了保证胶的温度、湿度和表面质量,在低于5℃的时候不可进行打胶工作,打胶工作在天暖之后再进行。
5、平时加强职工素质教育,当大雨来临时,以便切时做好防雨、防雷措施。
6、幕墙产品工厂化加工,安装时采用螺栓连接,不需电焊,不受雨天用电限制。
7、搭设避雨设施,利用脚手架或其它支撑在施工部位上方设置方雨布,使施工不受雨天限制。
8、雨季施工时注意安全带的使用,用电作业注意防护,使用电焊时应检查焊接、焊把、电源线是否干燥,以保证施工安全。
9、要保护好露天电气设备,防止雨淋和潮湿,要检查漏电保护装置的灵敏度,使用移动式和手持电动设备时,一要有漏电保护装置,二要使用绝缘护具,三要电线绝缘良好。
10、雨天施工,同样应注意室外安装设备的维护工作。
应由项目经理委派专职机修人员随时掌握设备的正常运行状况,并填写设备运行记录。
严格避免事故的发生。
11、雨天施工,专职电工应做到每天施工前,对所有用电设备,特别是开关、电线、接头等,进行全面的检查,避免漏电事故发生。
文件编号:TP-AR-L8369In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.(示范文本)编订:_______________审核:_______________单位:_______________玻璃幕墙防雷接地的作法(正式版)玻璃幕墙防雷接地的作法(正式版)使用注意:该安全管理资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
一、前言随着建筑装饰工程的不断发展,玻璃幕墙在中高档建筑工程中得到了广泛的应用。
但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。
我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确,设计单位对玻璃幕墙防雷技术作法说明常见的也不十分具体,从而给从事具体施工和监理的技术人员准确把握质量安全技术要求带来一定的难度。
二、雷电对玻璃幕墙高层建筑的危害众所周知,雷电是天空云层中一种自然的放电现象,雷电流是一种强度极大,作用时间极短的瞬变过程。
雷电击中建筑物时,通常会产生电效应、热效应和机械力。
雷电流在瞬间释放出的巨大能量,会把被击中金属熔化,使物体水份受热膨胀,产生强大的机械力,或者分解成氢气和氧气,产生爆炸,使建筑物遭到破坏,甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。
高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变,其电场强度比一般建筑物大得多,容易构成雷电发展条件,加上离放电云层近,所以易遭受雷击。
高层建筑玻璃幕墙防雷接地技术在高层建筑的设计和施工过程中,防雷接地技术是一项非常重要的工作。
玻璃幕墙作为建筑外立面的重要组成部分,更是需要特别关注该技术的应用。
一、高层建筑防雷接地的意义高层建筑通常会吸引和积聚大量的雷电,因为它们通常比周围地面高出很多。
如果高层建筑没有进行有效的防雷接地,雷电就可能直接撞击到建筑物上,给建筑本身和周边环境带来巨大的潜在风险和危害,如火灾、人身安全等。
因此,确保高层建筑的防雷接地系统的安全和有效性非常重要。
二、玻璃幕墙防雷接地的技术原理玻璃幕墙防雷接地技术可以分为直接接地和间接接地两种方式。
直接接地是将幕墙金属骨架和其他金属构件通过导电接地体与地下的导体进行直接连接。
这样一来,如果建筑物被雷电击中,电流会通过导电接地体排入地下,从而保护建筑物的安全。
间接接地是通过接地导线将幕墙金属骨架连接到建筑物的主要接地系统上。
该接地系统通常包括地网、接地网和立杆。
通过这种接地方式,雷电击中建筑物时,电流会分散到主要接地系统上,从而保护建筑物。
三、玻璃幕墙防雷接地的具体实施方案1. 制定设计规范和要求:在设计过程中,需要制定专门的设计规范和要求,明确幕墙的防雷接地设施的类型、位置、材料和连接方式。
2. 幕墙金属骨架和导电接地体:幕墙金属骨架通常由铝合金或不锈钢制成,这些材料具有良好的导电性能。
在金属骨架的底部和顶部设置导电接地体,使幕墙整体具有良好的导电性。
3. 导线和接地系统连接:通过导线将幕墙金属骨架连接到建筑物的主要接地系统上,确保电流可以顺利排入地下。
4. 主要接地系统的布置:在建筑物周围布置地网、接地网和立杆等主要接地设施,形成有效的接地系统。
地网通常由多条导线和接地极组成,接地网则是将多个接地极通过导线连接起来。
5. 引下线的设置:在幕墙的附近设置引下线,将雷电引到接地系统上。
引下线通常由导线或金属杆构成,通过合适的绝缘装置与建筑物的金属骨架连接。
四、玻璃幕墙防雷接地的施工要点1. 施工人员必须具备相关的专业知识和技能,熟悉相关的安全规范和要求。
高层建筑玻璃幕墙防雷接地技术范文高层建筑玻璃幕墙作为现代建筑中常见的外墙装饰材料之一,其特点是透明、美观,给建筑物增添了独特的魅力。
然而,由于其构造特点及安装方式的限制,高层建筑玻璃幕墙在防雷接地方面存在一定的困难。
为了确保高层建筑的安全可靠性,提高防雷能力,需要采取科学合理的防雷接地技术。
高层建筑玻璃幕墙防雷接地技术主要可分为以下几个方面:1. 系统接地技术系统接地技术是防雷接地技术中的一种重要方法,其主要是通过将建筑各功能单元之间的导体连接起来,形成一个联通的接地系统,将雷电的电荷通过接地系统导入地下。
在高层建筑玻璃幕墙中,需要将玻璃幕墙的金属框架与建筑的主体结构接地,以确保电荷能够顺利流入地下,达到防雷的目的。
接地系统的布置应符合一定的规范要求,接地电阻应控制在一定的范围内,通常不能超过10欧姆,以确保其良好的导电性能。
2. 地网接地技术地网接地技术是高层建筑玻璃幕墙防雷接地技术中常用的一种方法。
其主要是通过埋设金属导体网格在建筑物周围的土壤中,形成一个大面积的接地区域,将雷电的电荷分散导入地下,减小雷电对建筑的影响。
在高层建筑玻璃幕墙中,地网接地技术可通过埋设导体网格在建筑物的基础或地下室地板下部实现。
导体网格的材质通常选用导电性能好、耐腐蚀性能强的材料,如镀锌钢板等。
导体网格的布置应遵循一定的规范要求,与接地系统相连。
3. 法兰接地技术法兰接地技术是高层建筑玻璃幕墙防雷接地技术中的一种常见方法。
其主要是通过在建筑物外墙的金属框架上安装金属法兰,与金属导线连接,将玻璃幕墙的金属框架与建筑物的接地系统连接起来,形成连续的接地路径。
在高层建筑玻璃幕墙中,法兰接地技术可以应用于玻璃幕墙的金属框架与室外金属结构的连接处,以确保金属框架的良好导电性能。
法兰接地技术的实施应符合一定的规范要求,接地电阻应控制在一定的范围内。
4. 防雷接地材料的选择在高层建筑玻璃幕墙的防雷接地技术中,选择合适的防雷接地材料是非常重要的。

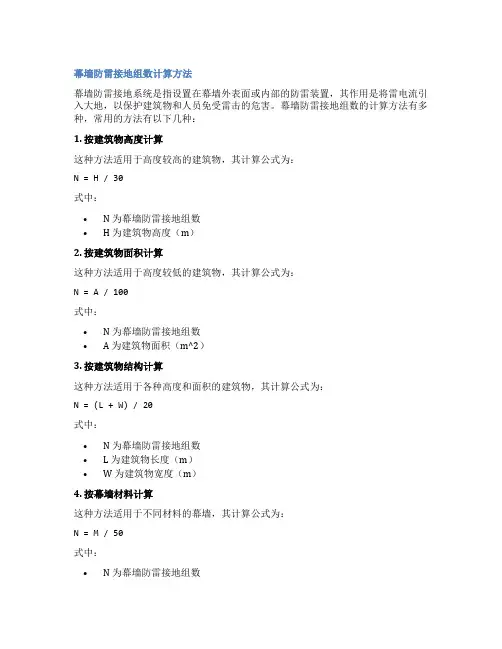

幕墙防雷接地组数计算方法幕墙防雷接地系统是指设置在幕墙外表面或内部的防雷装置,其作用是将雷电流引入大地,以保护建筑物和人员免受雷击的危害。
幕墙防雷接地组数的计算方法有多种,常用的方法有以下几种:1. 按建筑物高度计算这种方法适用于高度较高的建筑物,其计算公式为:N = H / 30式中:•N 为幕墙防雷接地组数•H 为建筑物高度(m)2. 按建筑物面积计算这种方法适用于高度较低的建筑物,其计算公式为:N = A / 100式中:•N 为幕墙防雷接地组数• A 为建筑物面积(m^2)3. 按建筑物结构计算这种方法适用于各种高度和面积的建筑物,其计算公式为:N = (L + W) / 20式中:•N 为幕墙防雷接地组数•L 为建筑物长度(m)•W 为建筑物宽度(m)4. 按幕墙材料计算这种方法适用于不同材料的幕墙,其计算公式为:N = M / 50式中:•N 为幕墙防雷接地组数•M 为幕墙材料的雷击危险系数幕墙材料的雷击危险系数如下表所示:幕墙材料雷击危险系数金属幕墙 1.0玻璃幕墙0.8石材幕墙0.6木材幕墙0.45. 按雷击危险等级计算这种方法适用于不同雷击危险等级的地区,其计算公式为:N = D / 10式中:•N 为幕墙防雷接地组数• D 为雷击危险等级雷击危险等级分为以下四个等级:•一级:雷击危险性极大•二级:雷击危险性较大•三级:雷击危险性一般•四级:雷击危险性较小在计算幕墙防雷接地组数时,应根据建筑物的具体情况,选择适当的计算方法。
一般来说,对于高度较高的建筑物,应采用按建筑物高度计算的方法;对于高度较低的建筑物,应采用按建筑物面积计算的方法;对于各种高度和面积的建筑物,应采用按建筑物结构计算的方法;对于不同材料的幕墙,应采用按幕墙材料计算的方法;对于不同雷击危险等级的地区,应采用按雷击危险等级计算的方法。
幕墙工程施工防雷措施方案一、前言随着城市建设的不断发展,幕墙工程在建筑领域中的应用越来越广泛。
幕墙作为建筑的外部装饰和保温隔热系统,具有美观、防水、隔热等功能。
然而,由于幕墙工程一般都较高层建筑,容易受到雷击,因此在施工过程中必须严格执行防雷措施,以确保工程的安全和质量。
本文将从防雷的必要性、雷击原理和幕墙工程施工防雷措施等方面进行阐述。
二、防雷的必要性1.雷击对幕墙工程的危害雷击会对幕墙工程造成严重损害,主要表现在以下几个方面:(1)直接损害:雷击会直接击中幕墙结构,造成破坏,严重时还会引起火灾。
(2)感应损害:雷电场会感应产生电压,导致幕墙结构内部设备和电气设备的损坏。
(3)冲击波损害:雷击产生的冲击波会对幕墙结构和玻璃幕墙造成破坏。
综上所述,雷击对幕墙工程具有较大的危害性,因此在施工过程中必须严格执行防雷措施。
2.防雷对工程质量的影响雷击对幕墙工程的危害不仅在于会对工程造成直接损害,更重要的是影响工程的质量。
一旦幕墙工程受到雷击,将会影响工程的美观度、使用寿命和正常运营,甚至会对建筑内部设备和人员造成伤害。
因此,严格执行防雷措施对保障工程质量至关重要。
三、雷击原理雷击是由于云层内部的大气电场的快速放电所引起的,在气象条件和地形地势适宜的环境下,云层内部的电荷将通过大气介质在云与地面或建筑物之间产生放电,即形成闪电。
雷击通常表现为云与地面或建筑物之间的放电,其放电的形式主要有云与云放电、云与地放电和云与物放电。
四、幕墙工程施工防雷措施1.制定防雷施工方案在施工前,必须制定详细的防雷施工方案,明确幕墙工程所在区域的雷击频率和强度,并根据实际情况确定防雷设施的种类和设置位置。
2.设置接闪装置在施工现场应设置接闪带和接闪装置,接闪带一般应设置在建筑物顶部和周围,接闪装置应设置在幕墙结构的外围和上部。
接闪装置的作用是通过良好的接地和导体材料,使雷电能够迅速放电,避免对幕墙结构产生损害。
3.铺设接地网在施工过程中,要对幕墙结构进行导电连接,并铺设接地网,保证幕墙结构和接闪装置的导电连接通畅。
编号:TQC/K800高层建筑玻璃幕墙防雷接地技术完整版Through the proposed methods and Countermeasures to deal with, common types such as planning scheme, design scheme, construction scheme, the essence is to build accessible bridge between people and products, realize matching problems, correct problems.【适用制定规则/统一目标/规范行为/增强沟通等场景】编写:________________________审核:________________________时间:________________________部门:________________________高层建筑玻璃幕墙防雷接地技术完整版下载说明:本解决方案资料适合用于解决各类问题场景,通过提出的方法与对策来应付,常见种类如计划方案、设计方案、施工方案、技术措施,本质是人和产品之间建立可触达的桥梁,实现匹配问题,修正问题,预防未来出现同类问题。
可直接应用日常文档制作,也可以根据实际需要对其进行修改。
随着建筑装饰工程的不断发展,玻璃幕墙在中高档建筑工程中得到了广泛的应用。
但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。
我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确,设计单位对玻璃幕墙防雷技术作法说明也不十分具体,从而给从事具体施工的技术人员准确把握质量安全技术要求带来一定的难度。
1.雷电对玻璃幕墙高层建筑的危害众所周知,雷电是天空云层中一种自然的放电现象,雷电流是一种强度极大,作用时间极短的瞬变过程。
雷电击中建筑物时,通常会产生电效应、热效应和机械力。
高层建筑玻璃幕墙防雷接地技术高层建筑玻璃幕墙是现代建筑设计中常见的一种形式,具有美观、立体、开放的特点。
然而,由于高层建筑的高度和结构特殊性,其容易成为雷击的目标,所以对玻璃幕墙的防雷接地技术要求较高。
高层建筑玻璃幕墙防雷接地技术(二)高层建筑玻璃幕墙防雷接地的原则是保证玻璃幕墙整体获得很好的接地,将雷击电流引入地下,以保护建筑内部和周边设备、人员的安全。
二、防雷接地的技术方式高层建筑玻璃幕墙防雷接地的技术方式主要包括以下几种:1. 接地带建设:在玻璃幕墙周边区域设置接地带,通过提供多个地下金属网,将雷击电流引入地下埋深适当的接地系统。
2. 金属导体加强:增加金属导体的数量和面积,使之能够接收更多的雷击电流。
3. 接地系统建设:建设合理的接地系统,包括接地导线、接地体、接地矩阵等,以保证玻璃幕墙能够良好地接地。
三、接地导线的选择对于高层建筑玻璃幕墙的防雷接地,接地导线的选择非常重要。
一般来说,接地导线应满足以下几个要求:1. 抗腐蚀性强:选择具有良好抗腐蚀性能的导线材料,如铜材料。
2. 电阻低:选择电阻低的导线,以减少接地电阻,提高接地效果。
3. 强度高:选择强度高的导线,能够承受外力的冲击和拉力,确保接地导线不被破坏。
四、接地体的埋设高层建筑玻璃幕墙的接地体埋设应满足以下几个要求:1. 埋设深度:接地体的埋设深度应根据地质条件和建筑的实际情况来确定,一般埋设深度不低于1.5m。
2. 铺设方式:接地体应根据玻璃幕墙的布置情况合理布置,避免互相干扰。
3. 接触面积:接地体与土壤的接触面积越大,接地效果越好,因此应尽量选择接地体形状规则、表面积大的形式。
五、接地系统的检测与维护高层建筑玻璃幕墙的防雷接地系统需要定期检测与维护,以确保接地效果良好。
常用的方法包括:1. 电阻测量:定期对接地系统的电阻进行测量,发现电阻异常时及时修复。
2. 导线连接检查:定期检查接地导线的连接是否松脱或损坏,及时加固或更换。
论高层建筑玻璃幕墙防雷接地技术
关键词:玻璃幕墙雷电流屏蔽效应接闪器均压环接地
随着建筑装饰工程的不断发展,玻璃幕墙在中高档建筑工程中得到了广泛的应用。
但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。
我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确,设计单位对玻璃幕墙防雷技术作法说明也不十分具体,从而给从事具体施工的技术人员准确把握质量安全技术要求带来一定的难度。
1.雷电对玻璃幕墙高层建筑的危害
众所周知,雷电是天空云层中一种自然的放电现象,雷电流是一种强度极大,作用时间极短的瞬变过程。
雷电击中建筑物时,通常会产生电效应、热效应和机械力。
雷电流在瞬间释放出的巨大能量,会把被击中金属熔化,使物体水份受热膨胀,产生强大的机械力,或者分解成氢气和氧气,产生爆炸,使建筑物遭到破坏,甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。
高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变,其电场强度比一般建筑物大得多,容易构成雷电发展条件,加上离放电云层近,所以易遭受雷击。
高层建筑玻璃幕墙围护高层建筑物后,建筑物防雷装置由于玻璃幕墙的屏蔽效应,不能直接起到接闪和防雷作用,闪电对建筑的雷击往往变成闪电对玻璃幕墙的雷击。
同时高层建筑玻璃幕墙的金属材质由于雷电的效应,将会产生静电感应作用,当天空雷云和大地形成电场时,幕墙的金属体就会积聚与雷云极性相反的大量感应电荷,当雷云瞬间放电后,云与大地的电场忽然消失,这时幕墙的金属体感应电荷不能以相应的速度流散,将会产生高达万伏以上的对地电位,这就是静电感应电压,对人和设备产生危害。
高层建筑幕墙通常超过50m,超高层幕墙超过100m,如果强大的雷电流全
程通过幕墙构件时,由于持续时间极短,只有几十微秒,则每米的电位差可达万伏以上,高达100m的幕墙,在通过雷电流时可达百万伏的电位差,将会和周围的金属体之间产生反击放电和电磁感应。
2.高层建筑玻璃幕墙防雷措施
通常建筑物的防雷装置有三部分:接闪器、引下线和接地装置。
在玻璃幕墙的防雷设计中,应充分利用建筑物的这些装置,将幕墙竖向龙骨、横向龙骨和建筑物防雷网接通,连成一个防雷整体,把玻璃幕墙获得的巨大雷电能量,通过建筑物的接地系统,迅速地输送到地下,保护玻璃幕墙和建筑物免遭雷电破坏的作用。
高层建筑玻璃幕墙的顶部的女儿墙的盖板,是人为地设立的良好导体,它沿建筑物女儿墙的顶部分布,其电场强度很大。
雷电先驱很自然地被吸引过来,是雷击率最大的部位。
作为防止雷击的直击措施,可将盖板设计成直接接受雷击的装置,起到引雷作用的接闪器。
其作用在于接受雷电流,同时又安全地把雷电流与建筑物防雷网接通,并导通入地达到避雷作用。
高层建筑幕玻璃墙顶部的接闪器,不能防止电流的侧面横向发展绕击作用。
目前防止侧击雷的常见做法是在30m以上的高层建筑玻璃幕墙部位,每三层设置一圈均压环,并和建筑物防雷网及玻璃幕墙自身的防雷体系接通。
3.高层建筑玻璃幕墙的防雷接地要求及施工方法
3.1根据有关防雷接地的技术资料并结合以往竣工工程的经验,我们认为玻璃幕墙防雷必须在以下几个重要方面满足要求:
3.1.1玻璃幕墙的防雷设计应符合现行国家标准《建筑物防雷设计规范》(GB500057-94)的有关规定。
3.1.2引下线截面应符合要求
玻璃幕墙竖向主龙骨应视为引下线,竖向主龙骨的跨接用扁钢制品时截面必须达到100mm²。
3.1.3满足机械强度的要求
除焊接方式以外,采用压接方式其金属材料厚度应达到4mm。
3.1.4采用焊接方式要满足施工规范的要求
圆钢搭接长度为其直径的6倍,且双面施焊;扁钢搭接长度为其宽度的2倍,且三面施焊;焊接处做防腐处理。
3.1.5不同金属压接,要做防电化腐蚀处理。
如:钢与铝连接时,钢要镀锡;或在钢、铝之间加不锈钢垫片。
3.1.6施工完成后,要有权威检测机构进行检测,必须达到设计和规范要求的接地电阻值。
3.2某大厦玻璃幕墙防雷接地的作法
该大厦地上22层,高80米,外墙使用大面积花岗岩挂板、玻璃幕墙及复合铝板。
下面说明其玻璃幕墙防雷接地具体作法:
3.2.1从六层开始,九层、十二层、十五层直至二十二层,每三层在建筑物四周结构楼板表面敷设一根40×4镀锌扁钢,并与建筑物四周防雷引下线的引出钢筋(Φ12)焊接,焊接长度为圆钢直径的6倍,双面施焊、焊接处刷两道防锈漆(以后焊接处均刷两道防锈漆),从而形成一道均压环。
为使玻璃幕墙竖向铝合金主龙骨保持接地的贯通,用40×4镀锌扁钢一端与均压环焊接,焊接长度应为其宽度的2倍,并三面施焊,另一端用两个M8不锈钢对穿螺栓与竖向主龙骨进行压接,为防止镀锌扁钢与铝合金的电化学腐蚀,在其间加垫
1mm厚不锈钢垫片,并加不锈钢平垫和弹簧垫。
3.2.2所有竖向主龙骨的连接处采用40×4铝合金制成的可伸缩的“欧姆弯”
进行压接,连接处上下各用两个M8不锈钢对穿螺栓进行压接,并加不锈钢平垫和弹簧垫。
3.2.3设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处,通过40×4铝角码两端各用两个M6不锈钢对穿螺栓进行压接,并加不锈钢平垫和弹簧垫。
3.2.4幕墙顶部女儿墙的盖板是起到引雷作用的接闪器。
用φ12镀锌圆钢沿女儿墙周圈安装,并与主体结构防雷引下线焊接。
在盖板内侧安装40×4×4镀锌角钢,每块铝板安装两段角钢(每段长300mm),两段之间用φ12镀锌圆钢焊接连通。
并用φ12镀锌圆钢一端与女儿墙顶φ12镀锌圆钢焊接,另一端与角钢焊接。
每段角钢与铝板之间用四个M6×20不锈钢自攻螺丝压接(角钢与铝板之间加垫1mm厚不锈钢垫片),并加不锈钢平垫和弹簧垫。
总之,幕墙结构应自上而下与建筑物结构的防雷装置可靠连接。
当幕墙与屋面女儿墙平齐时,其所有金属主构架必须与避雷带(网)进行可靠连接,还必须与高层建筑的均压环进行可靠连接,在幕墙底部亦应与防雷装置连接。
4.结语
通过实施上述的技术质量安全措施,使玻璃幕墙与大厦的防雷系统成为一个整体,较好地完成了玻璃幕墙防雷系统的全部工作。
后经实地检测,在大厦设置的测试点实测,接地电阻值均在0.4~0.8Ω之间,完全满足设计(R≤1Ω)及规范要求。
