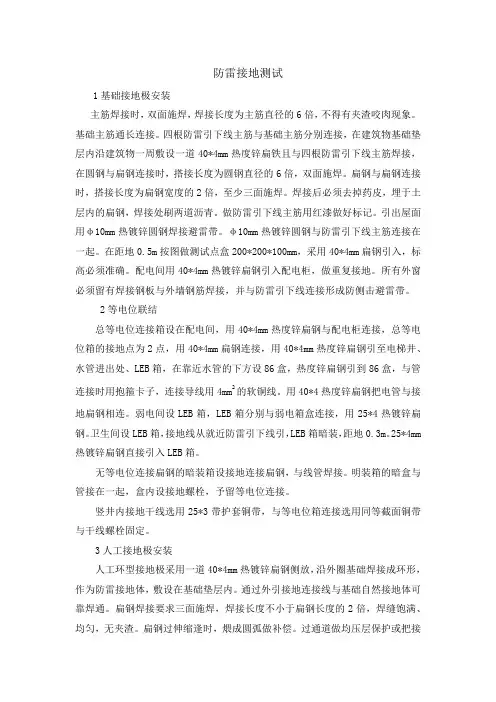

防雷接地测试1基础接地极安装主筋焊接时，双面施焊，焊接长度为主筋直径的6倍，不得有夹渣咬肉现象。
基础主筋通长连接。
四根防雷引下线主筋与基础主筋分别连接，在建筑物基础垫层内沿建筑物一周敷设一道40*4mm热度锌扁铁且与四根防雷引下线主筋焊接，在圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，双面施焊。
扁钢与扁钢连接时，搭接长度为扁钢宽度的2倍，至少三面施焊。
焊接后必须去掉药皮，埋于土层内的扁钢，焊接处刷两道沥青。
做防雷引下线主筋用红漆做好标记。
引出屋面用φ10mm热镀锌圆钢焊接避雷带。
φ10mm热镀锌圆钢与防雷引下线主筋连接在一起。
在距地0.5m按图做测试点盒200*200*100mm，采用40*4mm扁钢引入，标高必须准确。
配电间用40*4mm热镀锌扁钢引入配电柜，做重复接地。
所有外窗必须留有焊接钢板与外墙钢筋焊接，并与防雷引下线连接形成防侧击避雷带。
2等电位联结总等电位连接箱设在配电间，用40*4mm热度锌扁钢与配电柜连接，总等电位箱的接地点为2点，用40*4mm扁钢连接，用40*4mm热度锌扁钢引至电梯井、水管进出处、LEB箱，在靠近水管的下方设86盒，热度锌扁钢引到86盒，与管连接时用抱箍卡子，连接导线用4mm2的软铜线。
用40*4热度锌扁钢把电管与接地扁钢相连。
弱电间设LEB箱，LEB箱分别与弱电箱盒连接，用25*4热镀锌扁钢。
卫生间设LEB箱，接地线从就近防雷引下线引，LEB箱暗装，距地0.3m。
25*4mm 热镀锌扁钢直接引入LEB箱。
无等电位连接扁钢的暗装箱设接地连接扁钢，与线管焊接。
明装箱的暗盒与管接在一起，盒内设接地螺栓，予留等电位连接。
竖井内接地干线选用25*3带护套铜带，与等电位箱连接选用同等截面铜带与干线螺栓固定。
3人工接地极安装人工环型接地极采用一道40*4mm热镀锌扁钢侧放，沿外圈基础焊接成环形，作为防雷接地体，敷设在基础垫层内。
通过外引接地连接线与基础自然接地体可靠焊通。

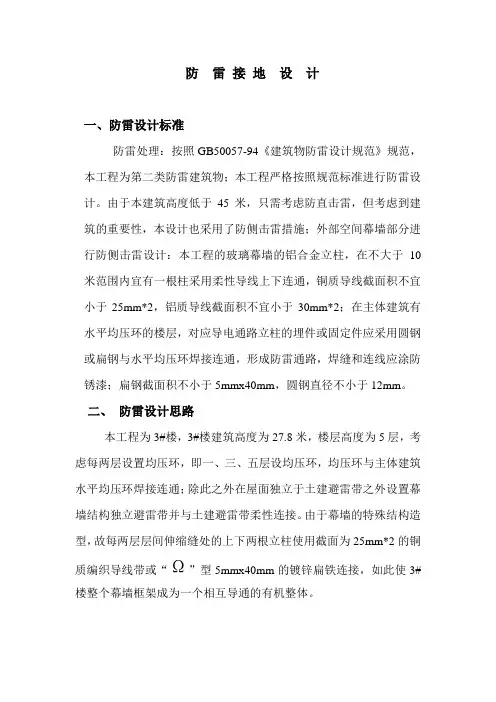

防雷接地设计一、防雷设计标准防雷处理：按照GB50057-94《建筑物防雷设计规范》规范，本工程为第二类防雷建筑物；本工程严格按照规范标准进行防雷设计。
由于本建筑高度低于45米，只需考虑防直击雷，但考虑到建筑的重要性，本设计也采用了防侧击雷措施；外部空间幕墙部分进行防侧击雷设计：本工程的玻璃幕墙的铝合金立柱，在不大于10米范围内宜有一根柱采用柔性导线上下连通，铜质导线截面积不宜小于25mm*2，铝质导线截面积不宜小于30mm*2；在主体建筑有水平均压环的楼层，对应导电通路立柱的埋件或固定件应采用圆钢或扁钢与水平均压环焊接连通，形成防雷通路，焊缝和连线应涂防锈漆；扁钢截面积不小于5mmx40mm，圆钢直径不小于12mm。
二、防雷设计思路本工程为3#楼，3#楼建筑高度为27.8米，楼层高度为5层，考虑每两层设置均压环，即一、三、五层设均压环，均压环与主体建筑水平均压环焊接连通；除此之外在屋面独立于土建避雷带之外设置幕墙结构独立避雷带并与土建避雷带柔性连接。
由于幕墙的特殊结构造型，故每两层层间伸缩缝处的上下两根立柱使用截面为25mm*2的铜质编织导线带或“Ω”型5mmx40mm的镀锌扁铁连接，如此使3#楼整个幕墙框架成为一个相互导通的有机整体。
三、施工措施根据3#楼的实际情况，土建主体结构水平均压环位置为：一层、四层和五层，每层均设5个伸出接地铁脚。
故3#楼幕墙结构均压环设置为：一层、四层和五层各一个均压环。
均压环材料采用Φ12镀锌圆钢，均压环全长173.5米，圆钢搭接位置为搭接长度100mm双面焊接。
由于幕墙分为石材幕墙和铝合金玻璃幕墙两部分，其结构也不尽相同。
石材幕墙框架结构为全立柱钢结构，所以与均压环连接方式为：均压环环绕立柱钢通3个面并上下双面焊接，焊接长度不小于100mm；楼层间上下钢立柱伸缩缝位置采用“Ω”型5mmx40mm 的镀锌扁铁将上下两根钢立柱连接，连接方式为：两端不小于100mm 焊接长度的双面焊接，从而有效的避免了使用铜制质导线而产生不同材料间的电解腐蚀导致防雷通路过早瘫痪的问题。
高层建筑玻璃幕墙防雷接地技术在高层建筑的设计和施工过程中，防雷接地技术是一项非常重要的工作。
玻璃幕墙作为建筑外立面的重要组成部分，更是需要特别关注该技术的应用。
一、高层建筑防雷接地的意义高层建筑通常会吸引和积聚大量的雷电，因为它们通常比周围地面高出很多。
如果高层建筑没有进行有效的防雷接地，雷电就可能直接撞击到建筑物上，给建筑本身和周边环境带来巨大的潜在风险和危害，如火灾、人身安全等。
因此，确保高层建筑的防雷接地系统的安全和有效性非常重要。
二、玻璃幕墙防雷接地的技术原理玻璃幕墙防雷接地技术可以分为直接接地和间接接地两种方式。
直接接地是将幕墙金属骨架和其他金属构件通过导电接地体与地下的导体进行直接连接。
这样一来，如果建筑物被雷电击中，电流会通过导电接地体排入地下，从而保护建筑物的安全。
间接接地是通过接地导线将幕墙金属骨架连接到建筑物的主要接地系统上。
该接地系统通常包括地网、接地网和立杆。
通过这种接地方式，雷电击中建筑物时，电流会分散到主要接地系统上，从而保护建筑物。
三、玻璃幕墙防雷接地的具体实施方案1. 制定设计规范和要求：在设计过程中，需要制定专门的设计规范和要求，明确幕墙的防雷接地设施的类型、位置、材料和连接方式。
2. 幕墙金属骨架和导电接地体：幕墙金属骨架通常由铝合金或不锈钢制成，这些材料具有良好的导电性能。
在金属骨架的底部和顶部设置导电接地体，使幕墙整体具有良好的导电性。
3. 导线和接地系统连接：通过导线将幕墙金属骨架连接到建筑物的主要接地系统上，确保电流可以顺利排入地下。
4. 主要接地系统的布置：在建筑物周围布置地网、接地网和立杆等主要接地设施，形成有效的接地系统。
地网通常由多条导线和接地极组成，接地网则是将多个接地极通过导线连接起来。
5. 引下线的设置：在幕墙的附近设置引下线，将雷电引到接地系统上。
引下线通常由导线或金属杆构成，通过合适的绝缘装置与建筑物的金属骨架连接。
四、玻璃幕墙防雷接地的施工要点1. 施工人员必须具备相关的专业知识和技能，熟悉相关的安全规范和要求。
高层建筑玻璃幕墙防雷接地技术范本高层建筑玻璃幕墙是现代建筑中常见的设计特色之一。
它不仅美观大方，还能提供光线充足的室内空间。
然而，由于高层建筑本身的高度以及幕墙的特性，其面对雷电袭击的风险也较高。
因此，在高层建筑的玻璃幕墙设计中，防雷接地技术至关重要。
下面将具体介绍一种高层建筑玻璃幕墙防雷接地技术范本。
一、引言高层建筑的玻璃幕墙作为一种外墙材料，经常处于室外，容易受到雷电的直接攻击。
如果没有良好的防雷接地设计，就有可能造成不可预测的损失和安全隐患。
因此，设计一个可靠的防雷接地系统对于确保高层建筑的安全至关重要。
二、接地技术要求1. 接地电阻小于10Ω：通过减小接地电阻，能够有效降低雷电引发的电热效应，保护幕墙玻璃不受到雷击的破坏。
2. 接地设备耐腐蚀：由于幕墙常处于室外环境，接地设备应具备防腐蚀性能，确保接地系统的长期稳定可靠。
3. 接地电位稳定：接地系统的电位应保持稳定，以确保玻璃幕墙内部电气设备的正常工作，及时排除雷击产生的电磁波干扰。
三、防雷接地技术方案1. 防雷接地网建设：a. 在高层建筑的地下埋设低电阻率的金属接地网，可采用镀锌钢材作为接地网材料。
b. 设计合理的接地网布置，并确保各个接地网之间的连接良好，形成均匀的接地层。
2. 接地装置选型：a. 针对高层建筑的玻璃幕墙，可以选择具有良好耐腐蚀性能的铜接地装置。
b. 采用特殊的接地装置设计，确保装置与高层建筑的主体结构紧密连接，避免因腐蚀而导致接地系统失效。
3. 接地装置布置：a. 接地装置应布置在玻璃幕墙最接近主体结构的位置，以便最大程度地减小雷电冲击的影响。
b. 在接地装置与玻璃幕墙之间设置导体，以提高接地装置的接地效果。
四、防雷接地施工要点1. 接地网施工：a. 按照设计要求，在地下适当的位置进行挖掘，并确保挖掘的深度能够达到设计要求。
b. 铺设低电阻率的金属接地网，并将接地网与建筑主体结构进行连接。
2. 接地装置安装：a. 选择合适的位置进行接地装置的安装，确保装置与高层建筑的主体结构紧密连接。

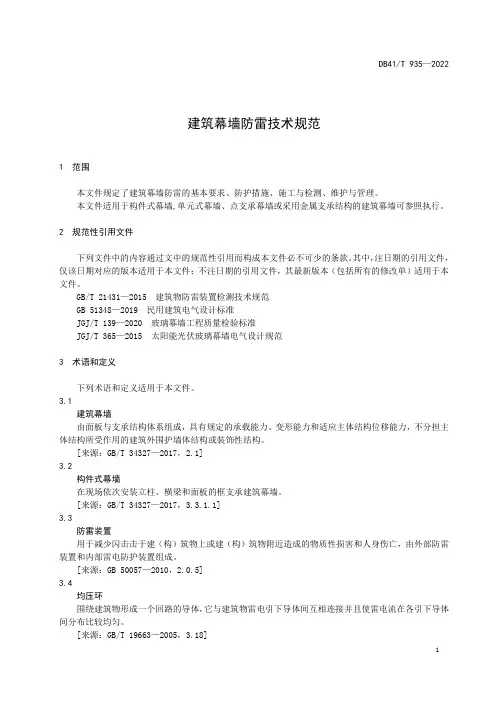

建筑幕墙防雷技术规范1 范围本文件规定了建筑幕墙防雷的基本要求、防护措施、施工与检测、维护与管理。
本文件适用于构件式幕墙,单元式幕墙、点支承幕墙或采用金属支承结构的建筑幕墙可参照执行。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 21431—2015 建筑物防雷装置检测技术规范GB 51348—2019 民用建筑电气设计标准JGJ/T 139—2020 玻璃幕墙工程质量检验标准JGJ/T 365—2015 太阳能光伏玻璃幕墙电气设计规范3 术语和定义下列术语和定义适用于本文件。
3.1建筑幕墙由面板与支承结构体系组成，具有规定的承载能力、变形能力和适应主体结构位移能力，不分担主体结构所受作用的建筑外围护墙体结构或装饰性结构。
[来源：GB/T 34327—2017，2.1]3.2构件式幕墙在现场依次安装立柱、横梁和面板的框支承建筑幕墙。
[来源：GB/T 34327—2017，3.3.1.1]3.3防雷装置用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部雷电防护装置组成。
[来源：GB 50057—2010，2.0.5]3.4均压环围绕建筑物形成一个回路的导体，它与建筑物雷电引下导体间互相连接并且使雷电流在各引下导体间分布比较均匀。
[来源：GB/T 19663—2005，3.18]3.5接闪器由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。
[来源：GB 50057—2010，2.0.8]3.6防雷等电位连接将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差。
[来源：GB 50057—2010，2.0.19]3.7构件构成建筑幕墙结构体系的基本单元，包括面板、支承装置和支承构件等，可以是单件或组合件。
幕墙防雷8 . 1 一般规定8 . 1.1 幕墙建筑应按建筑物的防雷分类采取防直击雷、 侧击雷、雷电感应以及等电位连接措施。
建筑主体设计应明确主体建筑的防雷分类。
幕墙建筑的防雷系统设计由幕墙设计与主体设计共同完成。
8 . 1 . 2 除第一类防雷建筑物外, 采用金属框架支承的幕墙宜利用其金属本体作为接闪器, 并应与主体结构的防雷体系可靠连接。
8 . 1. 3 采用隐框非金属面板的幕墙或隐框玻璃采光顶、棚, 以及置于屋顶的光伏组件等, 均应按相应的建筑物防雷分类, 采取防护措施。
8 .1. 4 幕墙的防雷设计除应符合本规范的规定外, 尚应符合《 建筑防雷设计规范》 G B5 0 0 5 7 和《 民用建筑电气设计规范》J G J1 6的有关规定。
8 . 1 . 5 幕墙高度超过 2 0 0 m 或幕墙构造复杂、 有特殊要求时, 宜在设计初期进行雷击风险评估。
8 . 1 . 6 建筑幕墙在工程竣工验收前应通过防雷验收, 交付使用后按有关规定进行防雷检测。
8 .2. 幕墙的防雷构造设计8 . 2 . 1 幕墙建筑应按防雷分类设置屋面接闪器、 立面接闪带、 等电位连接环和防雷接地引下线( 图 8. 2 . 1 ) , 并满足表 8. 2 .1 的要求。
幕墙金属框架可按 1 0 0 m2划分网格, 网格角点与防雷系统连接, 形成电气贯通。
8. 2. 2 构件式幕墙防雷构造:1 隔热断桥内外侧的金属型材应连接成电气通路。
2 幕墙横、竖构件的连接, 相互间的接触面积应不小于5 0 mm 2 形成良好的电气贯通。
3 幕墙立柱套芯上下、 幕墙与建筑物主体结构之间, 应按导体连接材料截面的规定连接或跨接。
4 构件连接处有绝缘层材料覆盖的部位, 应采取措施形成有效的防雷电气通路。
5 金属幕墙的外露金属面板或金属部件应与支承结构有良好的电气贯通, 支承结构应与主体结构防雷体系连通。
6 利用自身金属材料作为防雷接闪器的幕墙, 其压顶板宜选用厚度不小于 3 mm 的铝合金单板, 截面积应不小于7 0 mm ² 。
幕墙防雷规范幕墙是指建筑物外表面的一个装饰性和保护功能的建筑体系，具有隔音、防火、保温、防水等功能。
而在建筑物上安装幕墙后，为了保护幕墙体系及其内部设备设施免受雷击的破坏，需要按照有关规范进行防雷设计和施工。
接下来，我将为您介绍幕墙防雷规范。
幕墙防雷规范主要包括以下几个方面：1. 幕墙结构的防雷设计：幕墙结构作为建筑物外表面的重要组成部分，应具备一定的防雷能力。
要确保幕墙结构的接地良好，可以采用优质的导电材料，如铝合金，来增加导电性能。
此外，还需要设置适当的避雷设备，如避雷针、避雷线等，以提供额外的防雷保护。
2. 幕墙内部设备设施的防雷设计：幕墙内部还有很多设备设施，如空调系统、照明系统等，也需要进行防雷设计。
这些设备设施通常需要安装避雷器、保护接地装置等，以避免受到雷击的破坏。
同时，还需要保证这些设备设施与幕墙结构的导电体良好接地，以确保电流能够顺利地流入地面。
3. 幕墙外部设备设施的防雷设计：在幕墙外部有一些设备设施，如照明设备、摄像监控设备等，也需要进行防雷设计。
这些设备设施应设置在较高的位置，远离幕墙表面，以减少雷击的可能性。
同时，还需要保证这些设备设施与幕墙结构的导电体连接牢固，以确保电流能够及时地流入地面。
4. 接地系统的设计与施工：接地系统是幕墙防雷的重要组成部分，能够迅速地将雷电冲击的电流引入地面。
接地系统的设计和施工需要按照相应的规范进行。
例如，接地体的选择要符合要求，接地电阻要满足规定的要求，接地体与接地网的连接要可靠等。
需要注意的是，幕墙防雷规范还需要根据具体的建筑物的特点进行调整和补充。
例如，对于较高的建筑物或建筑物所在地区雷电活动频繁的情况，需要增加防雷设备的设置，以提供更好的防雷保护。
总之，幕墙防雷规范的制定和执行对于保护幕墙体系及其内部设备设施免受雷击的破坏具有重要意义。
建筑物的设计和施工单位应严格遵守相关规范，并根据具体情况进行合理调整，确保幕墙防雷工作的有效进行。
高层建筑玻璃幕墙防雷接地技术高层建筑玻璃幕墙是现代建筑设计中常见的一种形式，具有美观、立体、开放的特点。
然而，由于高层建筑的高度和结构特殊性，其容易成为雷击的目标，所以对玻璃幕墙的防雷接地技术要求较高。
高层建筑玻璃幕墙防雷接地技术（二）高层建筑玻璃幕墙防雷接地的原则是保证玻璃幕墙整体获得很好的接地，将雷击电流引入地下，以保护建筑内部和周边设备、人员的安全。
二、防雷接地的技术方式高层建筑玻璃幕墙防雷接地的技术方式主要包括以下几种：1. 接地带建设：在玻璃幕墙周边区域设置接地带，通过提供多个地下金属网，将雷击电流引入地下埋深适当的接地系统。
2. 金属导体加强：增加金属导体的数量和面积，使之能够接收更多的雷击电流。
3. 接地系统建设：建设合理的接地系统，包括接地导线、接地体、接地矩阵等，以保证玻璃幕墙能够良好地接地。
三、接地导线的选择对于高层建筑玻璃幕墙的防雷接地，接地导线的选择非常重要。
一般来说，接地导线应满足以下几个要求：1. 抗腐蚀性强：选择具有良好抗腐蚀性能的导线材料，如铜材料。
2. 电阻低：选择电阻低的导线，以减少接地电阻，提高接地效果。
3. 强度高：选择强度高的导线，能够承受外力的冲击和拉力，确保接地导线不被破坏。
四、接地体的埋设高层建筑玻璃幕墙的接地体埋设应满足以下几个要求：1. 埋设深度：接地体的埋设深度应根据地质条件和建筑的实际情况来确定，一般埋设深度不低于1.5m。
2. 铺设方式：接地体应根据玻璃幕墙的布置情况合理布置，避免互相干扰。
3. 接触面积：接地体与土壤的接触面积越大，接地效果越好，因此应尽量选择接地体形状规则、表面积大的形式。
五、接地系统的检测与维护高层建筑玻璃幕墙的防雷接地系统需要定期检测与维护，以确保接地效果良好。
常用的方法包括：1. 电阻测量：定期对接地系统的电阻进行测量，发现电阻异常时及时修复。
2. 导线连接检查：定期检查接地导线的连接是否松脱或损坏，及时加固或更换。

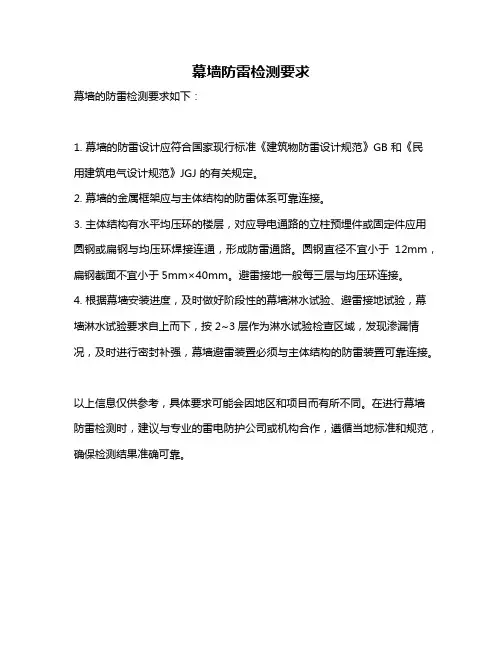

幕墙防雷检测要求
幕墙的防雷检测要求如下：
1. 幕墙的防雷设计应符合国家现行标准《建筑物防雷设计规范》GB 和《民用建筑电气设计规范》JGJ 的有关规定。
2. 幕墙的金属框架应与主体结构的防雷体系可靠连接。
3. 主体结构有水平均压环的楼层，对应导电通路的立柱预埋件或固定件应用圆钢或扁钢与均压环焊接连通，形成防雷通路。
圆钢直径不宜小于12mm，扁钢截面不宜小于5mm×40mm。
避雷接地一般每三层与均压环连接。
4. 根据幕墙安装进度，及时做好阶段性的幕墙淋水试验、避雷接地试验，幕墙淋水试验要求自上而下，按2~3层作为淋水试验检查区域，发现渗漏情况，及时进行密封补强，幕墙避雷装置必须与主体结构的防雷装置可靠连接。
以上信息仅供参考，具体要求可能会因地区和项目而有所不同。
在进行幕墙防雷检测时，建议与专业的雷电防护公司或机构合作，遵循当地标准和规范，确保检测结果准确可靠。
幕墙防雷标准图集说明—.幕墙防雷标准图集说明本幕墙防雷标准图集由幕墙的防雷节点图（包括框架幕墙铝竖框避雷节点、框架幕墙钢竖框避雷节点、单元幕墙避雷节点等）、防雷立面图和防雷平面网格布置图组成。
适用于我公司工程上常用的框架式玻璃、石材、铝板幕墙，单元式玻璃、石材、铝板幕墙的防雷设计。
二.幕墙防雷设计的等级建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
遇下列情况之一时，应划为第一类防雷建筑物：1. 凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
2. 具有0区或10区爆炸危险环境的建筑物。
3. 具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
遇下列情况之一时，应划为第二类防雷建筑物：1. 国家级重点文物保护的建筑物。
2. 国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
3. 国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
4. 制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
5. 具有1区爆炸危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6. 具有2区或U区爆炸危险环境的建筑物。
7. 工业企业内有爆炸危险的露天钢质封闭气罐。
8. 预计雷击次数大于0. 06次/ a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
9. 预计雷击次数大于0. 3次/a的住宅、办公楼等一般性民用建筑物。
注：预计雷击次数应按《建筑物防雷设计规范》GB50057-94（2000年版）附录一计算。
遇下列情况之一时，应划为第三类防雷建筑物：1. 省级重点文物保护的建筑物及省级档案馆。
2. 预计雷击次数大于或等于0. 012次/a,且小于或等于0. 06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
《建筑物防雷设计规范》GB50057-2010规定：3.0.1 建筑物应当根据建筑物的重要性、使用性质、发生雷电事故的可能性和后果，按防雷要求分为三类。
3.0.2 在可能发生对地闪击的地区，遇下列情况之一时，应划为第一类防雷建筑物：1．凡制造、使用或贮存火炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。
2．具有0区或20区爆炸危险场所的建筑物。
3．具有1区或21区爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
3.0.3 在可能发生对地闪击的地区，遇下情况之一时，应划为第二类防雷建筑物：1．国家重点文物保护的建筑物。
2．国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆、国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物。
注：飞机场不含停放飞机的露天场所和跑道。
3．国家级计算中心、国际通讯枢纽等对国民经济有重要意义的建筑物；4．国家特级和甲级大型体育馆；5．制造、使用或贮存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6．具有1区或21区爆炸危险场所的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
7．具有2区或22区爆炸危险场所的建筑物。
8．有爆炸危险的露天钢质封闭气罐。
9．预计雷击次数大于0.05次/a的部、省级办公建筑物和其它重要或人员密集的公共建筑物以及火灾危险场所。
10．预计雷击次数大于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
3.0.4 在可能发生对地闪击的地区，遇下情况之一时，应划为第三类防雷建筑物：1．省级重点文物保护的建筑物及省级档案馆。
2．预计雷击次数大于或等于0.01次/a，且小于或等于0.05次/a的部、省级办公建筑物和其它重要或人员密集的公共建筑物。
3．预计雷击次数大于或等于0.05次/a，且小于或等于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
防雷及接地安装技术原则一、合用范围本章合用于一般工业与民用建筑防雷及接地安装工程。
二、编制根据《建筑电气工程施工质量验收原则》（GB50303－）《建筑电气工程施工工艺原则》三、基本规定1、接地装置旳埋设深度其顶部距地面不应不不小于0.6M，接地极应垂直安装。
2、垂直接地极旳长度不应不不小于2.5M，其互相之间旳间距当设计无规定期，不应不不小于5M。
3、接地装置与建筑物旳距离不应不不小于1.5M。
4、接地干线旳连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。
5、接地线在穿越墙壁、楼板和地坪处应加套管保护，采用金属套管时应对套管接地。
6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物旳间隙为10～15mm；支持件间距在水平直线部分为0.5～1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致。
7、在接地线跨越伸缩缝、沉降缝处时，应设置赔偿器，可用接地线弯成弧状作赔偿器。
8、屋面避雷带安装旳支持件距离应均匀设置，在每一直线段旳间距水平宜为0.5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称，一般为0.3～0.5m。
9、避雷带旳安装高度为150mm，并设在女儿墙中心，当女儿墙宽度不小于300mm时，避雷带距女儿墙外侧宜为100mm。
10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1.7m至地下0.3m旳一段引下线应加保护措施。
四、施工准备1、技术准备a、熟悉施工图纸及对应施工图集。
b、施工前应进行技术交底。
c、配置对应旳施工质量验收规范。
2、材料准备a、镀锌钢材必须有产品质量证明书，且应选用热镀锌材料。
b、电焊条、油漆、镀锌螺栓等辅助材料均已配置，且均有合格证。
3、重要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。
b、接地摇表。
4、作业条件a、接地装置旳安装应按设计位置清理好场地；当运用基础钢筋作接地线时，基础钢筋应绑扎完毕。
一、工程概况：1、工程名称：2、工程地点：3、工程规模：4、施工方案依据：（1）本工程电施设计图（2）防雷与接地安装D501-1~4（3）建筑电气工程施工质量验收规范GB50303-2002（4）建筑施工手册（5）建筑工程安全生产管理条例（6）建筑物防雷设计规范GB50057-2001二、建筑幕墙的金属骨架是良好的导体,幕墙的防雷措施不当,可能会遭到雷电的侧击破坏,严重的可能招至火灾,所以幕墙防雷必须严格按照有关规范进行设计和施工。
三、本建筑物为二级防雷,因此放雷系统必须有防直击雷和侧击雷的措施。
幕墙形成自身防雷系统,并与主结构的防雷体系有可靠的链接,从14层 45M 开始建筑物每隔三层要装设均压环,环间垂直距离不大于10M,均压环采用热镀锌Φ12的圆钢,搭接焊,搭接长度为圆钢直径的6倍,双面焊,焊缝高度大于6mm,焊接处做防腐处理,保证良好的电气通路。
四、建筑物本身有6个柱子为防雷引下线,每根柱子有两根外侧主筋。
钢立柱主龙骨小于18米处为防雷引下线。
共计6根钢立柱,钢立柱在出屋面女儿墙处,必须与6处12根Φ12热镀锌圆钢的防雷引出线,在理石的盖板下做可靠的焊接,弯成90度,搭接长度和焊接面数,及焊缝的高度同上,并要保证良好的电气通路。
作为防雷引下线钢立柱的接头处伸缩缝必须做跨接接地线的弹性连接,见标准层防雷节点图,顶部女儿墙均压环节点图。
五、幕墙自身防雷系统中钢立柱作为防雷引下线,必须在基础部分与建筑本身的接地装置可靠的连接,由于本建筑物原设计中没有预设接地埋件只能在首层采取人工接地措施,在首层利用外延人工接装置做接地焊接,和刨开建筑本身的作为防雷引下柱内两个主筋做可靠的焊接共计6处。
焊法同上,焊完后,必须做防雷接地的接地电阻测试,因为建筑物本身是综合接地所以接地电阻必须≤1Ω。
见首层幕墙防雷节点图,见首层主体防雷引出线连接点的位置。
为了保证每个钢立柱可靠的接地,外装本身的设计,副龙骨横向的在屋顶部分及女儿墙处与竖向的钢立柱做可靠的链接,使整个的钢立柱与主体的防雷系统可靠的连接。
幕墙工程防雷方案一、幕墙工程的雷击危害雷击对于建筑的威胁主要来自于两个方面，一方面是直接打击幕墙结构，另一方面是由于雷电磁感应引发的幕墙内部设备受损。
因此，针对这两个方面，我们需要分别制定相应的防雷措施。
二、幕墙结构的防雷设计1. 导电带的设置由于幕墙结构往往是由金属材料构成，因此在设计幕墙结构时，可以考虑在幕墙表面设置导电带。
导电带一般采用铝合金材质，其作用是将雷击电流引导至地面，以减小雷击对幕墙结构的危害。
2. 接地设计在幕墙结构的设计中，需要设置良好的接地系统，以确保雷击电流能够迅速引导至地下，避免对幕墙结构造成损害。
接地系统一般包括接地极、接地网等部分，其设计需要符合相关的国家标准和建筑规范。
3. 避雷针的设置对于幕墙建筑，可以考虑在建筑顶部或者其附近设置避雷针，以减小雷击的可能性。
避雷针一般采用尖椭球形或者尖柱形设计，其作用是通过放电原理，将雷电荷引导至地面，从而保护幕墙结构的安全。
4. 结构耐雷设计在幕墙结构的设计中，需要考虑其耐雷能力，采用一些防护措施，如增加结构的耐冲击性能、加强连接件的抗雷击能力等，以提高幕墙结构的抵御雷击能力。
三、幕墙内部设备的防雷1. 内部设备的接地设计在幕墙内部设备的设计中，需要考虑其接地问题，确保内部设备能够快速地将雷击电流引导至地下，避免设备的损坏。
2. 内部设备的电气绝缘针对幕墙内部设备，可以采取一些电气绝缘措施，确保设备在雷击时不受损坏。
这包括对设备进行绝缘处理，采用防雷保护装置等。
3. 设备的防护罩设计在幕墙内部设备的设计中，可以考虑设置防护罩，以在雷击时保护设备不受损坏。
防护罩一般采用金属材料或者导电材料制成，其作用是将雷击电流引导至地下，避免对设备造成损害。
四、其他防雷措施除了针对幕墙结构和内部设备的防雷措施外，还可以考虑一些其他的防雷措施，如设置雷电感应器、防雷接地装置等，以全面提高幕墙工程的防雷能力。
总之，幕墙工程的防雷设计需要综合考虑幕墙结构和内部设备的防雷问题，采取一系列完善的防雷措施，以确保幕墙工程在雷击环境中能够安全运行。
幕墙防雷工程施工规范1. 总则1.1 本规范适用于新建、改建和扩建建筑物幕墙防雷工程的施工。
1.2 幕墙防雷工程应遵循国家现行标准《建筑物防雷设计规范》GB 50057-2010和《民用建筑电气设计规范》JGJ 16-2008的有关规定。
1.3 幕墙防雷工程施工应符合设计文件要求，确保施工质量，保障建筑物及其内部设备、人员和财产的安全。
2. 施工准备2.1 施工前，应对幕墙的金属框架与主体结构的防雷体系进行审查，确保可靠连接。
2.2 主体结构有水平均压环的楼层，应对应导电通路的立柱预埋件或固定件用圆钢或扁钢与均压环焊接连通，形成防雷通路。
2.3 幕墙的铝合金立柱，在不大于10m范围内宜有一根立柱采用柔性导线，把每个上柱与下柱的连接处连通。
导线截面积铜质不宜小于25mm²，铝质不宜小于30mm²。
2.4 兼有防雷功能的幕墙压顶板宜采用厚度不小于3mm的铝合金板制造，与主体结构屋顶的防雷系统应有效连通。
2.5 施工前，应对施工人员进行技术培训，熟悉幕墙防雷工程的设计要求和施工工艺。
3. 施工要求3.1 幕墙的防雷设计应符合国家现行标准《建筑物防雷设计规范》GB 50057-2010和《民用建筑电气设计规范》JGJ 16-2008的有关规定。
3.2 幕墙的金属框架应与主体结构的防雷体系可靠连接，确保接地电阻符合设计要求。
3.3 幕墙的金属部件应采取防腐措施，防止腐蚀对防雷效果的影响。
3.4 幕墙防雷工程中的焊接、螺栓连接等应符合相关规范的要求，确保连接可靠。
3.5 幕墙防雷工程中的接地装置应符合设计要求，确保接地电阻符合规定。
4. 施工质量验收4.1 施工过程中，应定期对幕墙防雷工程的施工质量进行检查，确保符合设计要求。
4.2 施工完成后，应进行整体验收，包括接地电阻测试、外观检查、连接可靠性测试等。
4.3 验收不合格的幕墙防雷工程应整改到位，直至符合设计要求和规范规定。
5. 施工安全与环保5.1 施工过程中，应遵守国家有关安全生产和环境保护的法律法规，确保施工安全与环保。
建筑幕墙防雷接地规范
建筑幕墙防雷接地规范时间:2011-05-18来源:本站整理作者:电工之家
随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。
但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。
我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明也不十分具体，从而给从事具体施工的技术人员准确把握质量安全技术要求带来一定的难度。
1.雷电对玻璃幕墙高层建筑的危害
众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。
雷电击中建筑物时，通常会产生电效应、热效应和机械力。
雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。
高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。
高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，不能直接起到接闪和防雷作用，闪电对建筑的雷击往往变成闪电对玻璃幕墙的雷击。
同时高层建筑玻璃幕墙的金属材质由于雷电的效应，将会产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属体就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场忽然消失，这时幕墙的金属体感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这就是静电感应电压，对人和设备产生危害。
高层建筑幕墙通常超过50m，超高层幕墙超过100m，如果强大的雷电流全程通过幕墙构件时，由于持续时间极短，只有几十微秒，则每米的电位差可达万伏以上，高达100m的幕墙，在通过雷电流时可达百万伏的电位差，将会和周围的金属体之间产生反击放电和电磁感应。
2.高层建筑玻璃幕墙防雷措施
通常建筑物的防雷装置有三部分：接闪器、引下线和接地装置。
在玻璃幕墙的防雷设计中，应充分利用建筑物的这些装置，将幕墙竖向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把玻璃幕墙获得的巨大雷电能量，通过建筑物的接地系统，迅速地输送到地下，保护玻璃幕墙和建筑物免遭雷电破坏的作用。
高层建筑玻璃幕墙的顶部的女儿墙的盖板，是人为地设立的良好导体，它沿建筑物女儿墙的顶部分布，其电场强度很大。
雷电先驱很自然地被吸引过来，是雷击率最大的部位。
作为防止雷击的直击措施，可将盖板设计成直接接受雷击的装置，起到引雷作用的接闪器。
其作用在于接受雷电流，同时又安全地把雷电流与建筑物防雷网接通，并导通入地达到避雷作用。
高层建筑幕玻璃墙顶部的接闪器，不能防止电流的侧面横向发展绕击作用。
目前防止侧击雷的常见做法是在30m以上的高层建筑玻璃幕墙部位，每三层设置一圈均压环，并和建筑物防雷网及玻璃幕墙自身的防雷体系接通。
3.高层建筑玻璃幕墙的防雷接地要求及施工方法
根据有关防雷接地的技术资料并结合以往竣工工程的经验，我们认为玻璃幕墙防雷必须在以下几个重要方面满足要求：
玻璃幕墙的防雷设计应符合现行国家标准《建筑物防雷设计规范》
（GB500057－94）的有关规定。
引下线截面应符合要求
玻璃幕墙竖向主龙骨应视为引下线，竖向主龙骨的跨接用扁钢制品时截面必须达到100mm2。
满足机械强度的要求
除焊接方式以外，采用压接方式其金属材料厚度应达到4mm。
采用焊接方式要满足施工规范的要求
圆钢搭接长度为其直径的6倍，且双面施焊；扁钢搭接长度为其宽度的2倍，且三面施焊；焊接处做防腐处理。
不同金属压接，要做防电化腐蚀处理。
如：钢与铝连接时，钢要镀锡；或在钢、铝之间加不锈钢垫片。
施工完成后，要有权威检测机构进行检测，必须达到设计和规范要求的接地电阻值。
某大厦玻璃幕墙防雷接地的作法
该大厦地上22层，高80米，外墙使用大面积花岗岩挂板、玻璃幕墙及复合铝板。
下面说明其玻璃幕墙防雷接地具体作法：
从六层开始，九层、十二层、十五层直至二十二层，每三层在建筑物四周结构楼板表面敷设一根40×4镀锌扁钢，并与建筑物四周防雷引下线的引出钢筋
（Φ12）焊接，焊接长度为圆钢直径的6倍，双面施焊、焊接处刷两道防锈漆
（以后焊接处均刷两道防锈漆），从而形成一道均压环。
为使玻璃幕墙竖向铝合金主龙骨保持接地的贯通，用40×4镀锌扁钢一端与均压环焊接，焊接长度应为其宽度的2倍，并三面施焊，另一端用两个M8不锈钢对穿螺栓与竖向主龙骨进行压接，为防止镀锌扁钢与铝合金的电化学腐蚀，在其间加垫1mm厚不锈钢垫片，并加不锈钢平垫和弹簧垫。
所有竖向主龙骨的连接处采用40×4铝合金制成的可伸缩的“欧姆弯”进行压接，连接处上下各用两个M8不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。
设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处，通过40×4铝角码两端各用两个M6不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。
幕墙顶部女儿墙的盖板是起到引雷作用的接闪器。
用φ12镀锌圆钢沿女儿墙周圈安装，并与主体结构防雷引下线焊接。
在盖板内侧安装40×4×4镀锌角钢，每块铝板安装两段角钢（每段长300mm），两段之间用φ12镀锌圆钢焊接连通。
并用φ12镀锌圆钢一端与女儿墙顶φ12镀锌圆钢焊接，另一端与角钢焊接。
每段角钢与铝板之间用四个M6×20不锈钢自攻螺丝压接（角钢与铝板之间加垫1mm厚不锈钢垫片），并加不锈钢平垫和弹簧垫。
总之，幕墙结构应自上而下与建筑物结构的防雷装置可靠连接。
当幕墙与屋面女儿墙平齐时，其所有金属主构架必须与避雷带（网）进行可靠连接，还必须与高层建筑的均压环进行可靠连接，在幕墙底部亦应与防雷装置连接。
4.结语
通过实施上述的技术质量安全措施，使玻璃幕墙与大厦的防雷系统成为一个整体，较好地完成了玻璃幕墙防雷系统的全部工作。
后经实地检测，在大厦设置的测试点实测，接地电阻值均在～Ω之间，完全满足设计（R≤1Ω）及规范要求（作者宣根）
本文来自: 电工之家详细出处参考：
