玻璃幕墙防雷接地的做法

防雷构造设计《玻璃幕墙工程技术规范》JGJ102-2003规定：“玻璃幕墙的防雷设计应符合国家现行标准《建筑防雷设计规范》GB50057和《民用建筑电气设计规范》JGJ/T16的有关规定。

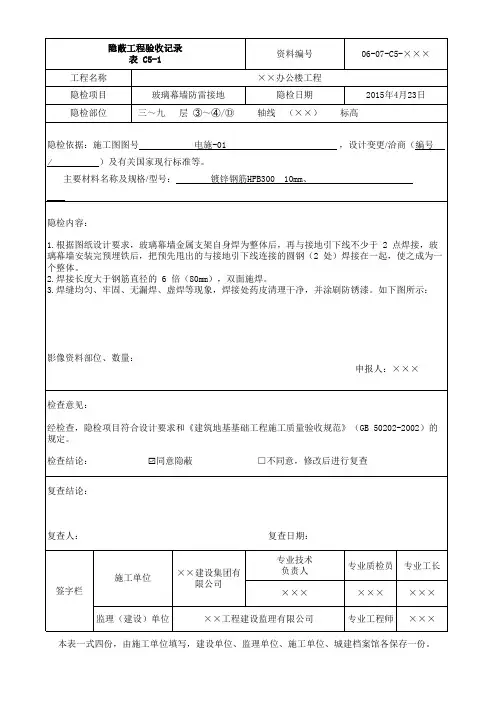

幕墙的金属框架应与主体结构的防雷体系可靠连接，连接部位应清除非导电保护层。

”《金属与石材幕墙工程技术规范》防雷问题专题审查会纪要将送审稿中“防雷体系”（JGJ102-96第4.4.7条“……玻璃幕墙应形成自身的防雷体系……”中的“防雷体系”）改为防雷装置。

取消关于接地电阻的要求。

玻璃幕墙是附属于主体建筑的围护结构，幕墙的金属框架一般不单独作雷接地，而是利用主体结构的防雷体系，与建筑本身的防雷设计相结合，因此要求应与主体结构的防雷体系可靠连接，并保持导电通畅。

1.高层建筑金属幕墙防雷设计原理大气的流通形成了雷云，随着雷云下部的负电荷积累，其电场强度的增加到极限值，于是开始向下梯级放电，称为下行先导放电。

在电气—几何模型中，雷先导的发展起初是不确定的，直至先导头部电压足以击穿它与地面目标间的间隙时，也即先导与地面目标的距离等于击距时，才受到地面影响而开始定向，在被保护的建筑物上安装接闪器，就是使它产生最强的先导和雷先导会合，从而防止建筑物受到雷击。

《建筑物防雷设计规范》（GB50057）所提出的接闪器保护范围是以滚球法为基础的，所谓滚球法是以hr为半径的一球体沿需要防直接雷的部位滚动，当球体只触及接闪器（包括被利用作为接闪器的金属物）或只接触及接闪器和地面（包括与大地接触并能承受雷击的金属物）而不触及需要保护的部位时，则该部位就得到接闪器的保护。

用许多防雷导体（通常是垂直和水平导体）以下列方法盖住需要防雷的空间，即用一给定半径的球体滚过上述防雷导体时不会接触要防雷的空间。

它是基于以下雷闪数学模型（电气—几何模型）：hr=2I+30（1-e–1/ 6.8）(3-6)或简化为hr≈9.4×I2/3与相对应的电流I=(hr/9.4)1. 5(3-7)当hr=30m时I=5.7kA 当hr=45m时I=10.5kA 当hr=60m时I=16.1kA当雷电流小于上述数值时，雷闪有可能穿过接闪器击于被保护物上，而等于和大于上述数值时雷闪将击于接闪器上。

文件编号：TP-AR-L8369In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________玻璃幕墙防雷接地的作法(正式版)玻璃幕墙防雷接地的作法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一、前言随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。

但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。

我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明常见的也不十分具体，从而给从事具体施工和监理的技术人员准确把握质量安全技术要求带来一定的难度。

二、雷电对玻璃幕墙高层建筑的危害众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。

雷电击中建筑物时，通常会产生电效应、热效应和机械力。

雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。

高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。

高层建筑玻璃幕墙防雷接地技术在高层建筑的设计和施工过程中，防雷接地技术是一项非常重要的工作。

玻璃幕墙作为建筑外立面的重要组成部分，更是需要特别关注该技术的应用。

一、高层建筑防雷接地的意义高层建筑通常会吸引和积聚大量的雷电，因为它们通常比周围地面高出很多。

如果高层建筑没有进行有效的防雷接地，雷电就可能直接撞击到建筑物上，给建筑本身和周边环境带来巨大的潜在风险和危害，如火灾、人身安全等。

因此，确保高层建筑的防雷接地系统的安全和有效性非常重要。

二、玻璃幕墙防雷接地的技术原理玻璃幕墙防雷接地技术可以分为直接接地和间接接地两种方式。

直接接地是将幕墙金属骨架和其他金属构件通过导电接地体与地下的导体进行直接连接。

这样一来，如果建筑物被雷电击中，电流会通过导电接地体排入地下，从而保护建筑物的安全。

间接接地是通过接地导线将幕墙金属骨架连接到建筑物的主要接地系统上。

该接地系统通常包括地网、接地网和立杆。

通过这种接地方式，雷电击中建筑物时，电流会分散到主要接地系统上，从而保护建筑物。

三、玻璃幕墙防雷接地的具体实施方案1. 制定设计规范和要求：在设计过程中，需要制定专门的设计规范和要求，明确幕墙的防雷接地设施的类型、位置、材料和连接方式。

2. 幕墙金属骨架和导电接地体：幕墙金属骨架通常由铝合金或不锈钢制成，这些材料具有良好的导电性能。

在金属骨架的底部和顶部设置导电接地体，使幕墙整体具有良好的导电性。

3. 导线和接地系统连接：通过导线将幕墙金属骨架连接到建筑物的主要接地系统上，确保电流可以顺利排入地下。

4. 主要接地系统的布置：在建筑物周围布置地网、接地网和立杆等主要接地设施，形成有效的接地系统。

地网通常由多条导线和接地极组成，接地网则是将多个接地极通过导线连接起来。

5. 引下线的设置：在幕墙的附近设置引下线，将雷电引到接地系统上。

引下线通常由导线或金属杆构成，通过合适的绝缘装置与建筑物的金属骨架连接。

四、玻璃幕墙防雷接地的施工要点1. 施工人员必须具备相关的专业知识和技能，熟悉相关的安全规范和要求。

高层建筑玻璃幕墙防雷接地技术范本高层建筑玻璃幕墙是现代建筑中常见的设计特色之一。

它不仅美观大方，还能提供光线充足的室内空间。

然而，由于高层建筑本身的高度以及幕墙的特性，其面对雷电袭击的风险也较高。

因此，在高层建筑的玻璃幕墙设计中，防雷接地技术至关重要。

下面将具体介绍一种高层建筑玻璃幕墙防雷接地技术范本。

一、引言高层建筑的玻璃幕墙作为一种外墙材料，经常处于室外，容易受到雷电的直接攻击。

如果没有良好的防雷接地设计，就有可能造成不可预测的损失和安全隐患。

因此，设计一个可靠的防雷接地系统对于确保高层建筑的安全至关重要。

二、接地技术要求1. 接地电阻小于10Ω：通过减小接地电阻，能够有效降低雷电引发的电热效应，保护幕墙玻璃不受到雷击的破坏。

2. 接地设备耐腐蚀：由于幕墙常处于室外环境，接地设备应具备防腐蚀性能，确保接地系统的长期稳定可靠。

3. 接地电位稳定：接地系统的电位应保持稳定，以确保玻璃幕墙内部电气设备的正常工作，及时排除雷击产生的电磁波干扰。

三、防雷接地技术方案1. 防雷接地网建设：a. 在高层建筑的地下埋设低电阻率的金属接地网，可采用镀锌钢材作为接地网材料。

b. 设计合理的接地网布置，并确保各个接地网之间的连接良好，形成均匀的接地层。

2. 接地装置选型：a. 针对高层建筑的玻璃幕墙，可以选择具有良好耐腐蚀性能的铜接地装置。

b. 采用特殊的接地装置设计，确保装置与高层建筑的主体结构紧密连接，避免因腐蚀而导致接地系统失效。

3. 接地装置布置：a. 接地装置应布置在玻璃幕墙最接近主体结构的位置，以便最大程度地减小雷电冲击的影响。

b. 在接地装置与玻璃幕墙之间设置导体，以提高接地装置的接地效果。

四、防雷接地施工要点1. 接地网施工：a. 按照设计要求，在地下适当的位置进行挖掘，并确保挖掘的深度能够达到设计要求。

b. 铺设低电阻率的金属接地网，并将接地网与建筑主体结构进行连接。

2. 接地装置安装：a. 选择合适的位置进行接地装置的安装，确保装置与高层建筑的主体结构紧密连接。

幕墙工程施工防雷措施方案一、前言随着城市建设的不断发展，幕墙工程在建筑领域中的应用越来越广泛。

幕墙作为建筑的外部装饰和保温隔热系统，具有美观、防水、隔热等功能。

然而，由于幕墙工程一般都较高层建筑，容易受到雷击，因此在施工过程中必须严格执行防雷措施，以确保工程的安全和质量。

本文将从防雷的必要性、雷击原理和幕墙工程施工防雷措施等方面进行阐述。

二、防雷的必要性1.雷击对幕墙工程的危害雷击会对幕墙工程造成严重损害，主要表现在以下几个方面：（1）直接损害：雷击会直接击中幕墙结构，造成破坏，严重时还会引起火灾。

（2）感应损害：雷电场会感应产生电压，导致幕墙结构内部设备和电气设备的损坏。

（3）冲击波损害：雷击产生的冲击波会对幕墙结构和玻璃幕墙造成破坏。

综上所述，雷击对幕墙工程具有较大的危害性，因此在施工过程中必须严格执行防雷措施。

2.防雷对工程质量的影响雷击对幕墙工程的危害不仅在于会对工程造成直接损害，更重要的是影响工程的质量。

一旦幕墙工程受到雷击，将会影响工程的美观度、使用寿命和正常运营，甚至会对建筑内部设备和人员造成伤害。

因此，严格执行防雷措施对保障工程质量至关重要。

三、雷击原理雷击是由于云层内部的大气电场的快速放电所引起的，在气象条件和地形地势适宜的环境下，云层内部的电荷将通过大气介质在云与地面或建筑物之间产生放电，即形成闪电。

雷击通常表现为云与地面或建筑物之间的放电，其放电的形式主要有云与云放电、云与地放电和云与物放电。

四、幕墙工程施工防雷措施1.制定防雷施工方案在施工前，必须制定详细的防雷施工方案，明确幕墙工程所在区域的雷击频率和强度，并根据实际情况确定防雷设施的种类和设置位置。

2.设置接闪装置在施工现场应设置接闪带和接闪装置，接闪带一般应设置在建筑物顶部和周围，接闪装置应设置在幕墙结构的外围和上部。

接闪装置的作用是通过良好的接地和导体材料，使雷电能够迅速放电，避免对幕墙结构产生损害。

3.铺设接地网在施工过程中，要对幕墙结构进行导电连接，并铺设接地网，保证幕墙结构和接闪装置的导电连接通畅。

编订：__________________审核：__________________单位：__________________玻璃幕墙防雷接地的作法Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6569-90 玻璃幕墙防雷接地的作法使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一、前言随着建筑装饰工程的不断发展，玻璃幕墙在中高档建筑工程中得到了广泛的应用。

但随之而来玻璃幕墙及建筑物的安全性如何保证已是当今一个重要问题。

我国现行的电气施工及验收规范、标准施工图集对这方面内容的阐述尚未十分明确，设计单位对玻璃幕墙防雷技术作法说明常见的也不十分具体，从而给从事具体施工和监理的技术人员准确把握质量安全技术要求带来一定的难度。

二、雷电对玻璃幕墙高层建筑的危害众所周知，雷电是天空云层中一种自然的放电现象，雷电流是一种强度极大，作用时间极短的瞬变过程。

雷电击中建筑物时，通常会产生电效应、热效应和机械力。

雷电流在瞬间释放出的巨大能量，会把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或者分解成氢气和氧气，产生爆炸，使建筑物遭到破坏，甚至雷电的高温引起建筑物燃烧构成火灾和引起触电。

高层或超高层建筑玻璃幕墙使地表的电场分布发生了严重的畸变，其电场强度比一般建筑物大得多，容易构成雷电发展条件，加上离放电云层近，所以易遭受雷击。

高层建筑玻璃幕墙围护高层建筑物后，建筑物防雷装置由于玻璃幕墙的屏蔽效应，难以防止直接雷击，往往闪电造成对玻璃幕墙的雷击。

高层建筑玻璃幕墙防雷接地技术高层建筑玻璃幕墙是现代建筑设计中常见的一种形式，具有美观、立体、开放的特点。

然而，由于高层建筑的高度和结构特殊性，其容易成为雷击的目标，所以对玻璃幕墙的防雷接地技术要求较高。

高层建筑玻璃幕墙防雷接地技术（二）高层建筑玻璃幕墙防雷接地的原则是保证玻璃幕墙整体获得很好的接地，将雷击电流引入地下，以保护建筑内部和周边设备、人员的安全。

二、防雷接地的技术方式高层建筑玻璃幕墙防雷接地的技术方式主要包括以下几种：1. 接地带建设：在玻璃幕墙周边区域设置接地带，通过提供多个地下金属网，将雷击电流引入地下埋深适当的接地系统。

2. 金属导体加强：增加金属导体的数量和面积，使之能够接收更多的雷击电流。

3. 接地系统建设：建设合理的接地系统，包括接地导线、接地体、接地矩阵等，以保证玻璃幕墙能够良好地接地。

三、接地导线的选择对于高层建筑玻璃幕墙的防雷接地，接地导线的选择非常重要。

一般来说，接地导线应满足以下几个要求：1. 抗腐蚀性强：选择具有良好抗腐蚀性能的导线材料，如铜材料。

2. 电阻低：选择电阻低的导线，以减少接地电阻，提高接地效果。

3. 强度高：选择强度高的导线，能够承受外力的冲击和拉力，确保接地导线不被破坏。

四、接地体的埋设高层建筑玻璃幕墙的接地体埋设应满足以下几个要求：1. 埋设深度：接地体的埋设深度应根据地质条件和建筑的实际情况来确定，一般埋设深度不低于1.5m。

2. 铺设方式：接地体应根据玻璃幕墙的布置情况合理布置，避免互相干扰。

3. 接触面积：接地体与土壤的接触面积越大，接地效果越好，因此应尽量选择接地体形状规则、表面积大的形式。

五、接地系统的检测与维护高层建筑玻璃幕墙的防雷接地系统需要定期检测与维护，以确保接地效果良好。

常用的方法包括：1. 电阻测量：定期对接地系统的电阻进行测量，发现电阻异常时及时修复。

2. 导线连接检查：定期检查接地导线的连接是否松脱或损坏，及时加固或更换。

幕墙防火防雷施工方案1. 引言幕墙是指建筑物外墙的非承重结构，其具有遮阳、防水、保温、防火等功能。

然而，在幕墙的设计和施工中，防火和防雷是至关重要的因素。

本文将介绍幕墙防火防雷施工方案，以确保建筑物的安全和持久性。

2. 幕墙防火方案2.1 防火材料选择在幕墙的构建过程中，应选择具备良好防火性能的材料。

常见的防火材料包括防火玻璃、防火保温材料、不燃性材料等。

这些材料在施工前应经过严格的测试和认证，以确保其符合相关的防火标准。

2.2 火焰传播控制为了防止火灾在幕墙上的蔓延，必须采取控制火焰传播的措施。

其中一种常见的措施是在幕墙的内部设置防火隔离层，以阻止火焰的传播。

此外，还可以安装防火带或防火涂料，增加幕墙的耐火性能。

2.3 防火逃生通道设计在幕墙的设计中，应考虑防火逃生通道的设置。

这些通道应位于建筑物的逃生路径上，并采用防火材料构建，以确保在火灾发生时人员可以安全逃生。

3. 幕墙防雷方案3.1 接地系统设计幕墙除了需要具备防火性能外，还需要具备防雷性能。

为了保护幕墙系统免受雷击的影响，必须进行良好的接地系统设计。

接地系统可以有效地将雷电击中的电荷引导到地下，从而保护幕墙系统的安全。

3.2 防雷装置安装除了接地系统外，还可以在幕墙系统上安装防雷装置，以进一步增强幕墙的防雷性能。

常见的防雷装置包括避雷针和雷电防护带等。

这些装置可以分散雷电的电荷，在一定程度上减少雷击的危险。

3.3 防雷设施维护为了确保幕墙系统的防雷功能始终处于良好状态，必须定期进行维护和检查。

维护工作包括清洁接地系统、检查防雷装置的可靠性以及修复任何损坏的部分。

这样可以提高幕墙系统的使用寿命，并有效地降低雷击风险。

4. 总结幕墙防火和防雷是保护建筑物安全的重要因素。

通过正确选择防火材料、控制火焰传播、设计防火逃生通道以及进行良好的防雷系统设计和维护，可以有效地保护幕墙系统的安全性和持久性。

在施工过程中，必须遵循相关的安全标准和规范，确保幕墙防火防雷方案的有效实施。

福州置地广场玻璃幕墙防雷接地的做法[提要] 本文结合福州置地广场建筑工程，对高层建筑的雷电危害及防雷措施进行分析，阐述玻璃幕墙防雷及接地的做法。

1 概述随着人们对雷电的认知，防雷技术水平的提高，因雷击引起火灾、爆炸和人身伤亡的事故逐渐减少，但雷击破坏建筑物及其内部电气设备的事件时有发生，特别是高层、超高层建筑玻璃幕墙，在雷雨天，由于高层建筑的基础电阻小和一百多米高的玻璃幕墙，这些使地表的电场分布发生严重的畸变，其电场强度比一般建筑物大得多，更易受到雷击。

本文结合福州置地广场玻璃幕墙工程，阐述其防雷措施和做法。

2 工程概况福州置地广场：大楼位于福州市五四路与湖东路交叉口的东北角，其结构为地下两层，地上31层，建筑面积61138 m2，幕墙工程装饰总面积为23000m2,一至五层裙楼为花岗岩干挂幕墙，局部为玻璃橱窗；六至三十一层为单层铝板和玻璃幕墙。

大楼防雷是按二类防雷建筑物设计，在各平屋面及突出屋面水箱装设明装避雷带，为了防止侧击雷，在30米以上每隔三层沿建筑四周采用-40×4镀锌扁钢设均压带与楼板钢筋，金属铝门窗以及利用柱内作引下线的两主钢筋焊接并与建筑物基础下部利用做自然接地体的桩基及底板钢筋焊接，使之成为良好电气通路。

该幕墙于2001年3月1日开工，2001年12月30日竣工。

本工程荣获2003年全国建筑工程装饰奖。

3 玻璃幕墙的雷电危害（1）在雷雨天，天空的雷云与地面上的物体各带不同的电荷，当电荷积累到一定的程度，就会产生电场畸变而发生雷击。

当地面上某处没有足够强大的上行先导时，雷电是不会打到该处的。

而高层建筑的基础电阻很小，又有一百米高的玻璃幕墙，这些使地表的电场分布发生严重的畸变，其电场强度比一般建筑物大得多，加上离放电云层近，其瞬间发生的上行先导容易与下行先导会合，容易遭受雷击。

（2）雷击是严重的自然灾害之一，当雷电击中建筑物时，由于雷电是具有高电压、大电流，作用时间极短的瞬变过程，通常在瞬间释放出巨大的能量，把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或分解成氢气和氧气，产生爆炸，使建筑物遭到破坏。

防雷与接地系统安装1 施工工艺流程施工工艺流程如图2.5-50所示。

2 建筑物防雷、接地施工及安全措施1) 建筑防雷：(1) 本建筑防雷等级为二类。

建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。

(2) 接地装置：本工程采用联合接地方式，利用 40X4 热镀锌扁钢将桩基承台钢筋网，桩基钢筋连接起来构成接地网络。

桩基承台钢筋，桩基钢筋及热镀锌扁钢之间的连接均采用焊接．接地电阻要求不大于1Ω。

(3) 楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器，利用结构钢柱作为引下线，每层外墙连续钢梁焊接成一体形成均压环，并与引下线钢柱可靠连接。

公寓屋顶采用－25X4热镀锌扁钢组成不大于10mX10m 或12mX8m 的网格作为接闪器，屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接，利用钢筋混凝土柱内二根＞Φ16结构主筋上下焊接作为引下线。

所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接，突出屋面的非金属风道、风管、烟筒均大避雷针保护范围内。

预留预埋 引下线敷设 避雷线支架安装 避雷线安装室外接地体敷设 接地电阻测试 图2.5-50 防雷接地施工工艺流程(4) 外墙的金属门窗，幕墙金属结构，外墙栏杆与均压环焊接以防侧击雷。

2) 接地及安全(1) 本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地体，要求接地电阻不大于1Ω，实测不满足要求时，增设人工接地。

(2) 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接，电梯轨道下端就近与接地装置连接，建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。

(3) 所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢，其下端与基础接地网连接。

(4) 本工程采用总等电位联结，其与建筑物内保护干线、设备进线总管、金属构件联结，卫生间、淋浴间采用局部等电位联结，所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷，与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。

预留预埋及防雷接地施工方案本工程预留预埋主要施工内容包括：接地系统接地装置、引下线，各种套管以及幕墙预埋件的预留预埋工作。

7.1 防雷接地系统施工方案7.1.1 防雷接地系统简介表7.1.1-1 防雷与接地系统简介1）建筑物内钢结构件和混凝土内钢筋应相互连通，并与引下线连通。

利用建筑物每层外轮廓钢梁或钢筋混凝土圈梁内钢筋二根不小于16焊成封闭环装组成均压环，并与引下线连通。

2）将每层外墙上的金属栏杆、金属门、玻璃幕墙的金属构架等金属物体与均压环连通。

3）竖直敷设的金属管道及玻璃幕墙的金属构架等金属物的顶端和底端与防雷装置连接。

4）建筑物屋面敷设25X4热镀锌扁钢接闪器（避雷带），焊成不大于10m×10m或12m×8m的网格，并与引下线连通。

5）将进出建筑物内的各种金属管道与接地系统连通。

本建筑防直击雷接地和防雷电感应，变压器中性点工作接地、防雷接地，电7.1.2 防雷接地系统施工组织(1) 图纸会审邀请设计院相关人员对预留预埋图纸进行交底，由专人负责人对作业队伍进行技术指导、检查，作好技术交底工作。

(2) 资源准备人员准备：防雷接地系统主要工作量为焊接，与结构施工进度密切相关，特别是底板焊接作业量最大。

将根据现场进度情况配备8至10名电焊作业人员进场施工。

材料准备：防雷接地系统材料相对简单且量不大，零星采购可满足现场需要，将分3至4批组织进场。

机械准备：根据施工方案要求按时按计划配备足量电焊机、切割机等设备。

7.1.2.1 防雷接地系统施工方法1 防雷接地工艺流程如图7.1.2-1所示：图7.1.2-1 预留预埋工艺流程2 防雷装置施工方法表7.1.2-1 防雷装置施工方法图7.1.2-2 纵横钢筋网的跨接图7.1.2-4 防雷接地预埋件图7.1.2-5 防雷接地预埋图7.1.2-6 防雷接地系统预埋件安装(a)图7.1.2-7 防雷接地系统预埋件安装(b)图7.1.2-8 幕墙支架接地图7.1.2-9 幕墙连接钢板接地连接3 防雷接地系统焊接施工方法见表7.1.2-2表7.1.2-2 防雷接地系统安装施工方法4本工程采用建筑物混凝土柱或剪力墙内两根直径不小于12mm的钢筋从下至上焊接连通，引下线地下室部分需与接地网跨接连通，每处必须有不少于两点的跨接。

建筑幕墙雷击防护措施1防直击措施1.1建筑幕墙的压顶板、金属屋檐、金属采光顶和金属屋面，当符合下列要求时，宜利用其作为接闪器：a)金属板之间具有持久的电气贯通连接，可采用卷边压接、缝接、熔焊、螺钉或螺栓连接；b)当金属板需要防雷击击穿时，不锈钢、热浸镀锌钢和钛板的厚度不应小于4mm，铜板厚度不应小于5mm，铝板厚度不应小于7mm；c)当金属板不需要防雷击击穿和金属板背面无易燃物品时，铅板的厚度不应小于2mm，不锈钢、热浸镀锌钢、钛和铜板的厚度不应小于0.5mm，铝板厚度不应小于0.65mm，锌板厚度不应小于0.7mm；d)金属板应无绝缘被覆层。

注：薄的油漆保护层、1mm厚沥青层或0.5mm厚聚氯乙烯层或类似保护层均不应属于绝缘被覆层。

1.2建筑幕墙顶部的金属构件可不装接闪器，但应和主体建筑的防雷装置可靠连接。

符合标准规定的幕墙金属构件可作为接闪器使用。

1.3建筑幕墙顶部及其附属设施位于主体建筑接闪器的保护范围外，或不满足上述要求时，应按规定增设接闪器。

2防侧击措施2.1建筑幕墙的立柱和主体建筑的均压环宜电气贯通形成防侧击的防雷网格，防雷网格尺寸应符合表1的规定。

2.2建筑外廓各阳角上的幕墙立柱应作为引下线使用，在其断开处采取防雷等电位连接。

作为引下线使用的立柱间距应符合表1的规定。

表1 建筑物外部防雷装置的技术要求2.3幕墙立柱应至少采取下列一种均压措施，均压环间距应符合表1的规定：a)利用主体建筑的均压环，将立柱、预埋件与均压环之间采取防雷等电位连接；b)利用幕墙的横梁，将各立柱与横梁之间进行防雷等电位连接；c)安装幕墙专设均压环，与各立柱和主体建筑的防雷装置进行防雷等电位连接。

3其他防护措施3.1建筑幕墙防雷装置与主体建筑宜采用共用接地，主体建筑接地装置应符合标准规定。

3.2固定在建筑幕墙上的景观照明、航空障碍信号灯及其他用电设备和线路应根据主体建筑防雷类别采取相应的防闪电电涌侵入措施，并应符合下列规定：a)无金属外壳或保护网罩的用电设备处在接闪器的保护范围内；b)从配电箱引出的配电线路应穿钢管。

名士华庭五号地工程(二标段）防雷接地及预留预埋施工方案编制人:审核人:审批人：编制单位:中建三局第三建设工程有限责任公司编制日期：2015年10月15日目录1.编制目的及适用范围 02。

工程概况 02。

1 工程建设概况 02。

2 工程基本情况 03。

编制依据 (1)3。

1 设计图纸及说明 (1)3。

2 标准图集 (1)3。

3 规范及施工组织设计 (1)4.施工准备 (1)4.1 设备采用情况 (1)4。

2 人员素质要求 (2)4。

3 生产准备 (2)5。

施工工艺流程 (2)5.1 工艺流程 (2)5。

2 主要施工内容 (3)5。

3 施工方法 (3)5。

4 接地干线安装 (5)5.5 防雷引下线暗敷设 (6)5.6 避雷带安装 (6)5。

7 均压环安装 (6)5.8 接地测试点安装 (7)5.9 线管线盒套管预留预埋 (7)6.环境和职业健康安全控制 (9)7.质量控制及检验控制 (9)7。

1 施工过程质量控制 (9)7。

2 施工质量检验控制 (11)8。

安全保障措施 (11)9。

过程能力确认 (13)1.编制目的及适用范围为了在工程的施工全过程中科学组织施工，建立正常施工秩序，有计划地开展各部位分项工程的施工，及时做好各项施工准备工作，保证劳动力、材料和机具的及时供应及使用，保证施工的顺利进行及按时保质地完成施工任务，特制定本施工方案。

本方案仅适用于名士华庭五号地工程(二标段）工程防雷接地及预留预埋施工。

2.工程概况2.1工程建设概况2.2工程基本情况南益·名士华庭五号地(二标段)施工总承包机电工程位于天津市塘沽区华庭路以东,福州道沿线以北.本工程总建筑面积159314㎡:其中地上建筑面积116678。

05㎡,包含1-3＃楼、12—16＃楼以及20-32#楼的4栋高层住宅、10栋多层住宅、7栋商业。

高层住宅地上楼层数为15-33层；多层住宅地上楼层数为7—8层,地库建筑面积42635。
