海康威视智能警戒方案展示指导一、设备搭建首先需要先根据设备清单，搭建好两套方案设备。
方案①：智能警戒摄像机+NB-K/A录像机+声光报警器1、需要先配置好前端智能警戒摄像机的智能规则，保证设备能够识别人车目标并且联动白光闪烁。
2、然后接入NB-K/A录像机，保证能够通过事件检索菜单，按人/车分类的方式检索到报警录像片段。
3、保证报警事件发生时，声光报警器能够联动报警。
方案②：智能警戒摄像机+普通IPC+智脑NVR (7900系列)+声光报警器1、需要先配置好前端智能警戒摄像机的智能规则，保证设备能够识别人车目标并且联动白光闪烁。
（如设备不足，此处可与方案①中的智能警戒摄像机复用），然后接入智脑NVR。
2、将普通IPC也接入智脑NVR，启用本地智能分析功能，设置周界智能规则，并设置联动方式（报警弹窗和联动报警输出）。
3、上述两台摄像机都接入成功后，再分别测试效果，包括：人车识别效果、联动弹窗效果、左侧报警菜单栏是否有实时事件刷新（点击对应事件可以直接查看录像）、声光报警器是否有报警、智能规则框能否显示（点击画面下方最右边SMD按钮）。
4、快速回查功能，文件管理-人员文件和车辆文件的检索，查看文件分类是否准确，是否有误报等。
（点击目标图、全图、视频、图片等按钮，会有不同展示效果）二、方案简介简单介绍两套方案的区别：方案①：能够实现人车目标检测、白光震慑、后端声光报警和人车分类检索等基本功能。
但是没有针对智能应用设计的NVR4.0系统，效果不直观，智能体验效果一般。
方案②：除了能够实现上述所有功能外，由于智脑NVR搭载的4.0系统，有许多深度智能应用，包括智能规则框显示、报警信息栏、事件检索更加直观等。
三、方案功能演示1、NVR4.0界面展示主要演示NVR4.0的外观界面、菜单和功能按键分布等。
2、周界报警功能演示报警功能演示，可以找人现场演示一下跨越警戒线，触发报警之后系统的各种功能、联动。
3、快速回查功能展示主要演示文件管理菜单中，人员文件和车辆文件的检索（有车辆触发的话），包括检索界面的几种不同展示方式。
一键式报警设备接入 4200操作手册目录一、操作流程(配置流程) (1)二、操作步骤(配置步骤) (1)三、适用型号 (4)四、变更记录 (4)五、关于海康威视 (1)一、操作流程(配置流程)1.确认4200 版本2.激活并修改一键式报警设备ip3.一键式报警设备接入42004.验证是否成功接入二、操作步骤(配置步骤)1.确认4200 版本是否支持一键式报警设备,通常使用随机光盘附带的客户端程序即可.(建议使用v2.4.6.2build20160505 400ftp 路径:/产品资料/01.股份公司/10.报警门禁对讲产品/01-技术支持资料（指导文档，CAD 样例，常用调试工具，培训视频等）/1.报警（自研产品、代理产品）/2.客户端软件/iVMS-4200(v2.4 支持报警柱正式发布版本).exe)2.将一键式报警设备与pc 机直连,通过sadp 或4200 激活并修改设备ip;确保修改后的ip 与客户端所在主机位于同一网段(ping 的通);sadp 修改一键式报警设备ip4200 修改一键式报警设备ip3.在4200 点击添加至客户端输入别名、用户名和密码完成添加;或确保设备与客户端所在主机同一网段前提下直接输入ip 地址添加:4.通过远程配置验证是否添加成功.可在4200 中远程配置中查看图像,报警设备按钮4200 客户端在开启弹窗功能下(左下角)接到弹窗三、适用型号四、五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
入侵报警系统系统组成小区联网报警系统由用户端、传输网络和接警中心组成，其中用户端包括各类探测传感器、控制主机；传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等；接警中心（物业中心/门岗）则由接警管理计算机以及相应软件等组成。
整体系统的拓扑分布如下：⏹前端报警设计◆小区报警点设计原则可靠性原则小区联网报警系统是一个长期运行的系统，保证系统稳定可靠的运行是首先要考虑的。
设计时要充分考虑后备以及灾难恢复系统，使系统在部分故障时仍然能够提供对用户的服务，并且能够很快的排除故障恢复正常运行。
扩展性原则住宅用户需求的发展是有一个过程的，相应的负荷也是一个由小到大的过程。
按最经济的原则，规划成一个扩展性很强且在扩容升级时浪费最少的系统。
遵循开放性原则，能够支持多种硬设备和网络系统，软件支持二次开发。
数据库系统和信息通讯枢纽采用标准数据接口，具有与其它信息系统进行数据交换和数据共享的能力；计算机网络系统适应将来的广域扩展。
安全性原则数据的安全性在任何系统予以高度重视，网络系统采取防范措施防止黑客的入侵。
对于物业管理人员以及调度住户也安排足够的权限控制，避免住户能够操作到不属于自己的数据。
提供系统总体死循环检测及网管方案，实现对整个网络的自检、实时监控和自动故障报警检测以及一定程度的自恢复。
标准性和先进性原则系统实现时尽量采用符合工业标准的技术，保证技术实现的质量，以便于日常维护和系统的扩展。
系统采用成熟的高新科技，以目前较为先进的方法实现需要的功能，既反应当今科技的先进水平，又具有发展潜力，保证系统在相当长的时间内不被淘汰。
◆入侵报警点设置建议前端报警探测器的点位分布直接影响着小区的安全，不同于视频监控设备，报警产品在小区安防系统中起着前期防范的作用，目的就是为了防止意外情况的发生，以便在第一时间使相关的人员获知意外情况并采取相应的措施，从而达到安全防范的作用。
报警探测器点位的具体分布建议如下表所示：主要针对火灾等突发事件，一般配置烟感探测器等楼梯前室/楼梯来防范。

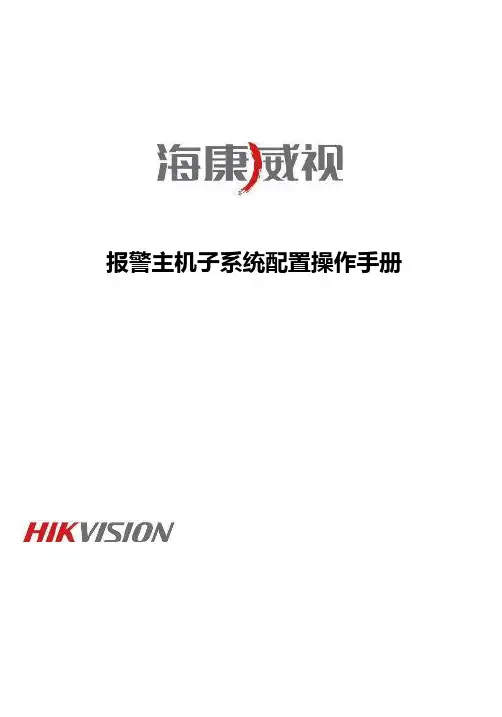

报警主机子系统配置操作手册目录一、4200 配置 (1)操作流程 (1)操作步骤 (1)532 3 1 002# (6)531 2 1 003# (7)二、适用型号 (8)三、变更记录 (8)四、关于海康威视 (1)一、4200 配置操作流程1)将报警主机添加到4200 客户端2)4200 远程配置报警主机操作步骤1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-子系统，进入子系统配置界面图2：4200客户端远程配置示意图图3：子系统关联防区示意图图4：子系统关联键盘示意图选择子系统，关联-关联键盘用户，即可对不同子系统关联键盘用户。
图4：子系统关联键盘用户示意图键盘配置报警主机例如启用子系统配置:输入012345*0#531 1 1#例如:将2号防区加入3号子系统:输入012345*0#532 3 1 002#例如:将用户3 增加至3 号子系统输入012345*0#531 2 1 003#四、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。
在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。
海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。
报警 4200 客户端联动弹图操作手册目录一、操作流程(配置流程) (1)二、操作步骤(配置步骤) (1)三、适用型号 (2)四、变更记录 (2)五、关于海康威视 (1)一、操作流程(配置流程)1.配置客户端联动2.开启弹图功能二、操作步骤(配置步骤)1.控制面板-事件管理-防区事件,左侧选中防区右侧联动客户端动作,勾选报警自动弹图.,点击保存.此处还可联动触发器、监控点(一个防区最多联动4个监控点)等2.开启报警联动弹图功能3.验证是否联动成功三、适用型号四、五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。
在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。
海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。
海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。
海康威视是全球视频监控数字化、网络化、高清智能化的见证者、践行者和重要推动者。
2011-2017年蝉联iHS全球视频监控市场占有率第1位1；连年入选“国家重点软件企业” 2、“中国软件收入前百家企业”3、a&s《安全自动化》“中国安防十大民族品牌”、CPS 《中国公共安全》“中国安防百强”（位列榜首）；2016-2018年，a&s《安全自动化》公布的“全球安防50强”榜单中，蝉联全球第1位。
报警问题处理操作手册主机键盘、警号、辅电无输出等问题目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)1.主机正常上电初始化 (1)2.键盘无输出问题处理 (1)3.警号无输出问题处理 (2)4.辅电无输出问题处理 (3)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)主机正常上电初始化2)键盘无输出问题处理3)警号无输出问题处理4)辅电无输出问题处理二、操作步骤（配置步骤）1.主机正常上电初始化2.键盘无输出问题处理A.检查键盘接线（D+，D-，12V，G）是否一一对应，检查键盘是否注册成功。
B.确认拓扑中键盘接入数量，检查键盘拨码是否冲突。
备注：LED 键盘不支持总线报警主机，只支持网络报警主机和视频报警主机，且拨码必须为非0。
C.如果接入多个子系统键盘，规划了多个子系统，则需在4200 软件中检查子系统与键盘的关联情况。
3.警号无输出问题处理A.检查警号接线（BELL-----12V，G）B.检查警号关联设置（远程配置—报警—防区—防区参数设置—关联警号）C.如需关联子系统或全局事件，则在远程配置—报警—警号中设置D.如果接线和设置均无异常,同时检查保险丝是否烧断，部分防区生效，部分防区不生效，则有可能是程序异常导致，此类情况联系总部技术支持进行咨询确认。
4.辅电无输出问题处理A.检查确认主机是否正常工作，如果主机不正常工作则需检查主机电源后者主板是否损坏。
B.如果主机正常工作，检查主板上对应的保险管是否过载熔断。
C.注意：所有接至警号、辅助电源、键盘供电端的负载总电流不可以超过2500mA 附图：保险丝位置五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
报警主机子系统配置操作手册目录一、4200 配置 (1)操作流程 (1)操作步骤 (1)532 3 1 002# (6)531 2 1 003# (7)二、适用型号 (8)三、变更记录 (8)四、关于海康威视 (1)一、4200 配置操作流程1)将报警主机添加到4200 客户端2)4200 远程配置报警主机操作步骤1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-子系统，进入子系统配置界面图2：4200客户端远程配置示意图图3：子系统关联防区示意图图4：子系统关联键盘示意图选择子系统，关联-关联键盘用户，即可对不同子系统关联键盘用户。
图4：子系统关联键盘用户示意图键盘配置报警主机例如启用子系统配置:输入012345*0#531 1 1#例如:将2号防区加入3号子系统:输入012345*0#532 3 1 002#例如:将用户3 增加至3 号子系统输入012345*0#531 2 1 003#四、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。
在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。
海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。
网络报警主机用户手册UD07465B版权所有©杭州海康威视数字技术股份有限公司2017。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
关于本手册本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明为海康威视的注册商标。
本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、病毒感染等，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，海康威视概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
一键式报警设备接入 4200操作手册目录一、操作流程(配置流程) (1)二、操作步骤(配置步骤) (1)三、适用型号 (4)四、变更记录 (4)五、关于海康威视 (1)一、操作流程(配置流程)1.确认4200 版本2.激活并修改一键式报警设备ip3.一键式报警设备接入42004.验证是否成功接入二、操作步骤(配置步骤)1.确认4200 版本是否支持一键式报警设备,通常使用随机光盘附带的客户端程序即可.(建议使用v2.4.6.2build20160505 400ftp 路径:/产品资料/01.股份公司/10.报警门禁对讲产品/01-技术支持资料（指导文档，CAD 样例，常用调试工具，培训视频等）/1.报警（自研产品、代理产品）/2.客户端软件/iVMS-4200(v2.4 支持报警柱正式发布版本).exe)2.将一键式报警设备与pc 机直连,通过sadp 或4200 激活并修改设备ip;确保修改后的ip 与客户端所在主机位于同一网段(ping 的通);sadp 修改一键式报警设备ip4200 修改一键式报警设备ip3.在4200 点击添加至客户端输入别名、用户名和密码完成添加;或确保设备与客户端所在主机同一网段前提下直接输入ip 地址添加:4.通过远程配置验证是否添加成功.可在4200 中远程配置中查看图像,报警设备按钮4200 客户端在开启弹窗功能下(左下角)接到弹窗三、适用型号四、五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
入侵报警系统系统组成小区联网报警系统由用户端、传输网络和接警中心组成，其中用户端包括各类探测传感器、控制主机；传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等；接警中心（物业中心/门岗）则由接警管理计算机以及相应软件等组成。
整体系统的拓扑分布如下：⏹前端报警设计◆小区报警点设计原则可靠性原则小区联网报警系统是一个长期运行的系统，保证系统稳定可靠的运行是首先要考虑的。
设计时要充分考虑后备以及灾难恢复系统，使系统在部分故障时仍然能够提供对用户的服务，并且能够很快的排除故障恢复正常运行。
扩展性原则住宅用户需求的发展是有一个过程的，相应的负荷也是一个由小到大的过程。
按最经济的原则，规划成一个扩展性很强且在扩容升级时浪费最少的系统。
遵循开放性原则，能够支持多种硬设备和网络系统，软件支持二次开发。
数据库系统和信息通讯枢纽采用标准数据接口，具有与其它信息系统进行数据交换和数据共享的能力；计算机网络系统适应将来的广域扩展。
安全性原则数据的安全性在任何系统予以高度重视，网络系统采取防范措施防止黑客的入侵。
对于物业管理人员以及调度住户也安排足够的权限控制，避免住户能够操作到不属于自己的数据。
提供系统总体死循环检测及网管方案，实现对整个网络的自检、实时监控和自动故障报警检测以及一定程度的自恢复。
标准性和先进性原则系统实现时尽量采用符合工业标准的技术，保证技术实现的质量，以便于日常维护和系统的扩展。
系统采用成熟的高新科技，以目前较为先进的方法实现需要的功能，既反应当今科技的先进水平，又具有发展潜力，保证系统在相当长的时间内不被淘汰。
◆入侵报警点设置建议前端报警探测器的点位分布直接影响着小区的安全，不同于视频监控设备，报警产品在小区安防系统中起着前期防范的作用，目的就是为了防止意外情况的发生，以便在第一时间使相关的人员获知意外情况并采取相应的措施，从而达到安全防范的作用。
报警探测器点位的具体分布建议如下表所示：主要针对火灾等突发事件，一般配置烟感探测器等楼梯前室/楼梯来防范。
入侵报警系统系统组成小区联网报警系统由用户端、传输网络和接警中心组成，其中用户端包括各类探测传感器、控制主机；传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等；接警中心（物业中心/门岗）则由接警管理计算机以及相应软件等组成。
整体系统的拓扑分布如下：⏹前端报警设计◆小区报警点设计原则可靠性原则小区联网报警系统是一个长期运行的系统，保证系统稳定可靠的运行是首先要考虑的。
设计时要充分考虑后备以及灾难恢复系统，使系统在部分故障时仍然能够提供对用户的服务，并且能够很快的排除故障恢复正常运行。
扩展性原则住宅用户需求的发展是有一个过程的，相应的负荷也是一个由小到大的过程。
按最经济的原则，规划成一个扩展性很强且在扩容升级时浪费最少的系统。
遵循开放性原则，能够支持多种硬设备和网络系统，软件支持二次开发。
数据库系统和信息通讯枢纽采用标准数据接口，具有与其它信息系统进行数据交换和数据共享的能力；计算机网络系统适应将来的广域扩展。
安全性原则数据的安全性在任何系统予以高度重视，网络系统采取防范措施防止黑客的入侵。
对于物业管理人员以及调度住户也安排足够的权限控制，避免住户能够操作到不属于自己的数据。
提供系统总体死循环检测及网管方案，实现对整个网络的自检、实时监控和自动故障报警检测以及一定程度的自恢复。
标准性和先进性原则系统实现时尽量采用符合工业标准的技术，保证技术实现的质量，以便于日常维护和系统的扩展。
系统采用成熟的高新科技，以目前较为先进的方法实现需要的功能，既反应当今科技的先进水平，又具有发展潜力，保证系统在相当长的时间内不被淘汰。
◆入侵报警点设置建议前端报警探测器的点位分布直接影响着小区的安全，不同于视频监控设备，报警产品在小区安防系统中起着前期防范的作用，目的就是为了防止意外情况的发生，以便在第一时间使相关的人员获知意外情况并采取相应的措施，从而达到安全防范的作用。
报警探测器点位的具体分布建议如下表所示：主要针对火灾等突发事件，一般配置烟感探测器等楼梯前室/楼梯来防范。
