海康威视报警主机关联通道配置操作手册

海康威视⽤户使⽤⼿册⽬录1 产品介绍 (5)1.1 产品概述 (5)1.2 产品主要功能 (5)2安装说明 (8)2.1 清点设备及其附件 (8)2.2 安装硬盘 (8)2.3 后⾯板物理接⼝说明 (9)2.3.1 HC、HT、HF后⾯板说明 (9)2.3.2 1/2/3/4路HC及2路HT设备的后⾯板说明 (10) 2.3.3 HS设备的后⾯板说明 (11)2.4 报警线连接说明 (14)3 操作必读 (15)3.1 前⾯板说明 (15)3.2 遥控器说明 (19)3.3 菜单项说明 (21)3.3.1 菜单导航 (21)3.3.2 菜单操作⽅法 (22)3.4 输⼊法说明 (23)4 基本操作指南 (24)4.1 开机 (24)4.2 预览 (24)4.3 登录及修改⽤户名密码 (25)4.4 云台控制 (27)4.5 ⼿动录像 (28)4.6 回放 (29)4.7 录像资料备份 (32)4.8 语⾳对讲 (34)4.9 辅⼝输出控制 (34)4.10 关机 (35)5参数设置操作指南 (36)5.1 管理员及其密码 (36)5.2 创建与删除⽤户 (37)5.3 修改设备名称与设备号 (40)5.4 视频输出制式与VGA设置 (40)5.5 OSD设置 (41)5.6 视频输⼊参数设置 (43)5.7 区域遮盖设置 (44)5.8 遮挡报警处理 (45)5.9 视频丢失处理 (46)5.10 移动侦测处理 (48)5.11 本地预览属性设置 (51)5.12 录像参数及录像计划表 (53)5.13 报警输⼊输出设置 (57)5.14 ⽹络参数 (60)5.15 解码器 (61)5.16 串⼝参数设置 (64)5.17 异常处理 (68)5.18 交易信息 (69)6 管理⼯具 (71)6.1 保存设置 (71)6.2 恢复出⼚设置 (72)6.3 升级 (72)6.4 硬盘管理 (72)6.5 清除报警 (72)6.6 重新启动 (72)6.7 关机 (73)6.8 ⽇志 (73)6.8.1 按类型查询 (73)6.8.2 按时间查询 (74)6.8.3 按类型&时间查询 (74)6.9 查看系统信息 (74)7 ⽹络硬盘录像机软件升级 (75)7.1 配置FTP服务 (75)7.2 升级⽅式 (76)附录1 安装硬盘总容量的参考计算⽅法 (77)附录2 设备连接线的制作⽅法 (78)1 RS-485连接线制作⽅法 (78)2 UTP⽹络连接线制作⽅法 (78)3 RS-232连接线制作⽅法 (79)附录3 技术指标 (82)附录4 常⽤功能速查表 (83)附录5 常见故障解答 (85)1 产品介绍1.1 产品概述本设备是专为安防领域设计的⼀款优秀的数字监控产品。

录像与回放
支持循环写入和非循环写入两种模式。 支持定时和事件两 套压缩参数。 录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测 和报警等。 每天可设定 8 个录像时间段，不同时间段的录像触发模式 可独立设置。 支持开关量报警及移动侦测的预录及延时录像。 支持 录像文件的锁定和解锁。 支持本地冗余录像。 支持指定硬盘内的录像资料仅供读取，只读属性。 支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。 支持回放时对 任意区域进行局部电子放大。 支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
的应用软件源码。
提供应用系统的开发支持及开发培训服
务。
4
网址:
第一章
操作必读
5
网址:
1.1 面板按键及指示灯说明
DS-8100HC-S 系列前面板：
序号 1 2 3
4
5 6
名称 红外接收口 开关键/电源指示灯 通道状态灯
就绪
放像/自动 退出
录像/预置点
编辑/光圈+
云台控制/光圈输入法/焦距+
（1）回放快捷键，可直接进入录像回放界面。 （2）云台控制状态下，可启动自动扫描。 返回到上级菜单。
（1）手动录像快捷键，可直接进入手动录像操作界面，手动开启/停止录像。 （2）预置点调用：在云台控制状态下，按下该键，输入预置点，即可调出预置点位置。 （1）进入编辑状态。 （2）删除光标前的字符。 （3）云台控制状态下，光圈控制。 （4）回放状态下，开始/结束录像的剪辑。 （5）勾选复选框和 ON/OFF 的切换。 （1）进入云台控制界面。 （2）云台控制状态下，光圈控制。 （1）输入法（数字、英文、中文、符号）之间的切换。 （2）区域设置时全部删除。 （3）云台控制状态下，焦距控制。

DS-K19A 系列报警输出接线操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)确认报警输出端口位置2)完成接线3)测试效果二、操作步骤（配置步骤）1.确认报警输出端口位置，以DS-19A08-01BNG 为例，如下图所示：图 1 报警端口实物图2. 完成接线将外接设备与主机报警输出接口NC/NO 、COM 和外接设备供电电源串联成一个回路，如下图所示。

.N/0GDC 12V外接设备外接直流负载N/0 GDC 12V继电器外接交流负载AC 12V外接设备断路器图 2 报警输出接线示意图图 3 报警输出接线实物图：外接设备可以利用报警主机的辅电输出供电，负载电流不能超过1A 。

3.测试效果，在4200中添加报警主机，在远程配置——操作——触发器中，开启后观察触发器设备是否有输出。

图 4 开启触发器五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

报警主机警号配置操作手册目录一、4200 配置 (1)1、操作流程 (1)2、操作步骤 (1)二、报警主机警号键盘配置 (4)1、警号使能设置: (4)2、警号联动设置: (4)三、适用型号 (6)四、变更记录 (6)五、关于海康威视 (1)一、4200 配置1、操作流程1)将报警主机添加到4200 客户端2)远程配置报警主机3)警号配置2、操作步骤1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-警号，进入警号配置界面图2：4200客户端远程配置示意图3.可针对不同子系统进行配置图3：警号配置不同子系统示意图图4：警号配置全局事件示意图二、报警主机警号键盘配置1、警号使能设置:首先进入编程模式: 012345*0#.进行警号使能设置,指令编程为:471 1 # //0为关闭,1为开启2、警号联动设置:例如,2号子系统报警联动警号编程如下:输入012345*0#509 1 01 01 02 #四、变更记录五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

报警主机防区防拆配置操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (5)四、变更记录 (5)五、关于海康威视 (1)一、操作流程（配置流程）1)将报警主机添加到4200 客户端2)远程配置报警主机3)防区防拆配置二、操作步骤（配置步骤）1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-防区防拆，进入防区防拆配置界面图2：4200客户端远程配置示意图3.①选择对应防区号图3：防区号选择示意图②选择防拆类型图4：防拆类型选择示意图③选择关联警号或触发器-保存图5：关联警号或触发器示意图三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

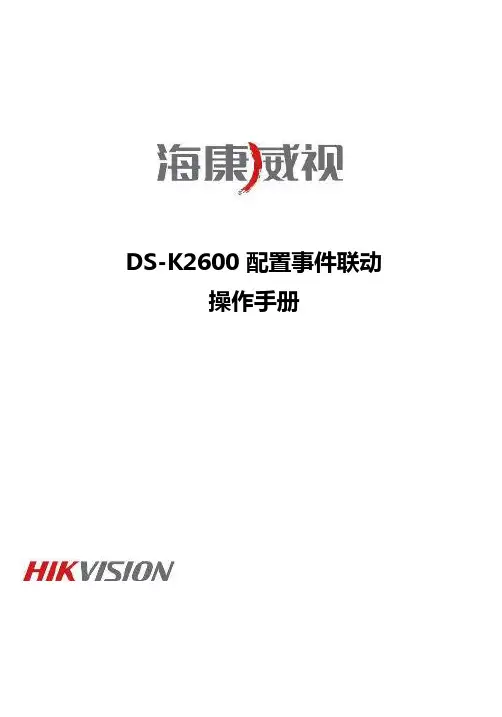

DS-K2600 配置事件联动操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (2)四、变更记录 (2)五、关于海康威视 (1)一、操作流程（配置流程）1)联动配置2)效果验证二、操作步骤（配置步骤）1.第一步：联动配置a)在门禁客户端控制面板，选，进入联动配置界面。

b)点击事件卡号事件联动，左侧选择对应设备，右侧点击添加。

事件联动分为设备事件、报警输入事件、门事件、读卡器事件。

每一类事件还能在旁边选择具体的事件形式。

针对现场的具体应用，将所需要的选项修改为关联。

c)点击事件卡号事件联动，左侧选择对应设备，右侧点击添加。

选择卡号联动，需需选择卡号的来源是哪个读卡器。

针对现场的具体应用，将所需要的选项修改为关联。

d)在下方点击保存，左侧点击下载配置，提示下载成功即可。

2.第二步：效果验证三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

网络报警主机用户手册UD07465B版权所有©杭州海康威视数字技术股份有限公司2017。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。

未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。

关于本手册本手册描述的产品仅供中国大陆地区销售和使用。

本手册作为指导使用。

手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明为海康威视的注册商标。

本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。

●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、病毒感染等，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律。

若本产品被用于侵犯第三方权利或其他不当用途，海康威视概不承担任何责任。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。

第 1 章海康威视录像主机基本操作指南操作提示：这部分内容主要针对操作员级用户的日常操作进行说明。

用户必须具备相应的操作权限，否则无法操作，同时系统会出现以下提示框：1.1 开机提醒：请确认接入的交流电压与硬盘录像机的要求相匹配，并保证硬盘录像机电源插座中间接地端接地良好。

在开机前请确保有一台监视器与后面板上的VOUT 口相连接，或有一台显示器与后面板上的VGA口相连接，否则开机后将无法看到人机交互的任何提示，也无法操作菜单。

若【POWER】指示灯灭，请按以下步骤进行操作：第一步：若电源未插上，请插上电源，设备开始启动；这时设备若未启动，进入下一步；第二步：打开设备后面板的电源开关，设备开始启动。

若【POWER】指示灯呈红色，只要轻按【POWER】键，设备开始启动。

设备开始启动，【POWER】指示灯呈绿色。

监视器或显示器屏幕上方第一行显示压缩芯片DSP初始化的状况，若DSP图标上打“×”，说明DSP初始化失败，请及时联系管理员；第二行显示硬盘初始化状况，依次显示IDE1主、次硬盘，IDE2主、次硬盘等图标，若硬盘图标上打“×”，说明相应位置上没有安装硬盘或未检测到硬盘，若是后一种情况，请及时联系管理员。

注意：如果开机前，设备未安装硬盘，或安装的硬盘在开机初始阶段未被检测到，硬盘录像机将从蜂鸣器发出警告声音，重新设置“异常处理”菜单中的“硬盘错”选项可以消除声音。

键盘的使用键盘通电后,按地址+编号(从右边起一次为1. 2. 3)选择要操作的录像机,然后确认,就可以对选择的录像机进行相关操作。

键盘盒内切换器用来切换某台录像机到电视机上面显示大画面。

把1号扒下来就是选择1号录像机切换到电视机上面，以此类推。

1.2 登录及修改用户名密码提醒：设备出厂时只有一个用户名admin，缺省的密码为12345，第一次登录时使用此密码。

admin具有所有操作权限，并可以创建15个用户，用户的权限也由admin进行分配定制。

DS-19S 模拟视频报警主机接音频输入操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)确认音频输入接口位置2)完成接线3)测试效果二、操作步骤（配置步骤）1.确认音频输入接口位置，以DS-19S08-04S/GW为例图1：音频输入接口实物图2.完成接线，将拾音器音频输入线接到音频输入接口（该型号支持四路音频输入）。

若模拟摄像头带拾音器，则接对应的视音频输入接口；若模拟摄像头不带拾音器，则外置拾音器接对应输入接口。

图2：音频输入接线示意图3.测试效果，将报警主机添加到4200，在主预览界面查看对应监控点的视频图像与音频是否正常对应。

三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

一键式报警设备接入 4200操作手册目录一、操作流程(配置流程) (1)二、操作步骤(配置步骤) (1)三、适用型号 (4)四、变更记录 (4)五、关于海康威视 (1)一、操作流程(配置流程)1.确认4200 版本2.激活并修改一键式报警设备ip3.一键式报警设备接入42004.验证是否成功接入二、操作步骤(配置步骤)1.确认4200 版本是否支持一键式报警设备,通常使用随机光盘附带的客户端程序即可.(建议使用v2.4.6.2build20160505 400ftp 路径:/产品资料/01.股份公司/10.报警门禁对讲产品/01-技术支持资料（指导文档，CAD 样例，常用调试工具，培训视频等）/1.报警（自研产品、代理产品）/2.客户端软件/iVMS-4200(v2.4 支持报警柱正式发布版本).exe)2.将一键式报警设备与pc 机直连,通过sadp 或4200 激活并修改设备ip;确保修改后的ip 与客户端所在主机位于同一网段(ping 的通);sadp 修改一键式报警设备ip4200 修改一键式报警设备ip3.在4200 点击添加至客户端输入别名、用户名和密码完成添加;或确保设备与客户端所在主机同一网段前提下直接输入ip 地址添加:4.通过远程配置验证是否添加成功.可在4200 中远程配置中查看图像,报警设备按钮4200 客户端在开启弹窗功能下(左下角)接到弹窗三、适用型号四、五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

DS-19D16-1608JN动环监控报警主机用户手册V1.0杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于动环监控报警主机DS-19D16-1608JN。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我公司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。

在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。

如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告 事项提醒用户防范潜在的死亡或严重伤害危险。

注意 事项提醒用户防范潜在的伤害或财产损失危险。

本产品含电池，取出电池前，请务必关闭设备电源并断开与充电器的连接。

警告：电池更换不当会有爆炸危险，不建议用户直接更换；如需更换，只能用同样类型或等效类型的电池进行更换目录第1章动环监控报警主机简介 (4)1.1产品介绍 (4)1.2产品功能 (4)第2章动环监控报警主机结构 (5)2.1动环监控报警主机前面板 (5)2.2动环监控报警主机后面板 (6)第3章动环监控主机与外设连接 (7)3.1报警输入连接 (7)3.2报警输出连接 (8)3.3探测器设备连接 (8)第4章动环监控报警主机操作与配置 (10)4.1动环监控报警主机网络配置 (10)4.2添加动环监控报警主机 (11)4.3动环监控报警主机信息上传 (14)4.4动环监控报警主机远程配置 (16)4.4.1 报警输入配置 (16)4.4.2 报警输出配置 (18)4.4.3 模拟量配置 (19)4.4.4 RS485参数配置 (21)4.4.5 使能状态配置 (22)4.4.6 用户配置 (23)4.4.7 动力设备控制 (26)4.4.8 警号配置 (27)4.5动环监控报警主机本地配置 (28)4.5.1 动环监控报警主机能力查询 (28)4.5.2 模拟量数据查询 (28)4.5.3 日志查询 (29)4.5.4 通道关联查询 (29)4.5.5 报警输入状态查询 (30)4.5.6 报警输出状态查询 (32)4.5.7 其他状态查询 (33)附件1：技术参数 (34)第1章动环监控报警主机简介1.1产品介绍DS-19D16-1608JN动环监控报警主机，是一款集模拟量采集、485通信、开关量报警输入输出于一体的多功能网络报警主机。

一键式报警设备接入 4200操作手册目录一、操作流程(配置流程) (1)二、操作步骤(配置步骤) (1)三、适用型号 (4)四、变更记录 (4)五、关于海康威视 (1)一、操作流程(配置流程)1.确认4200 版本2.激活并修改一键式报警设备ip3.一键式报警设备接入42004.验证是否成功接入二、操作步骤(配置步骤)1.确认4200 版本是否支持一键式报警设备,通常使用随机光盘附带的客户端程序即可.(建议使用v2.4.6.2build20160505 400ftp 路径:/产品资料/01.股份公司/10.报警门禁对讲产品/01-技术支持资料（指导文档，CAD 样例，常用调试工具，培训视频等）/1.报警（自研产品、代理产品）/2.客户端软件/iVMS-4200(v2.4 支持报警柱正式发布版本).exe)2.将一键式报警设备与pc 机直连,通过sadp 或4200 激活并修改设备ip;确保修改后的ip 与客户端所在主机位于同一网段(ping 的通);sadp 修改一键式报警设备ip4200 修改一键式报警设备ip3.在4200 点击添加至客户端输入别名、用户名和密码完成添加;或确保设备与客户端所在主机同一网段前提下直接输入ip 地址添加:4.通过远程配置验证是否添加成功.可在4200 中远程配置中查看图像,报警设备按钮4200 客户端在开启弹窗功能下(左下角)接到弹窗三、适用型号四、五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

DS-19A 系列总线接线操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (4)四、变更记录 (4)五、关于海康威视 (1)一、操作流程（配置流程）1)确认总线端口位置2)完成接线3)测试效果二、操作步骤（配置步骤）1.确认总线端口位置，以DS-19A08-01BNG 为例，如下图所示：图 1 总线端口实物图2.完成接线将总线接到总线扩展模块的BUS1-、BUS1+和BUS2-、BUS2+上。

示意图如图2，实物图如图3.图 2 总线接线示意图图 3 接线实物图：●总线报警主机防区扩展模块支持248路防区和60个触发器。

●总线使用RVV2*1.5mm2，最长距离2400m，若使用RVV2*1.0mm2的线，最长距离1600m（模块到总线的距离也算在总线长度中）。

●若使用RVVP线材（屏蔽线），总线距离会减半，外层屏蔽层要接在总线小板的GND上（共地）。

●模块接到总线前，主机应断电并设置好模块地址拨码，地址拨码范围1-253，,不能使用0、254、255。

●总线不分极性。

●手拉手接线方式。

推荐使用该方式。

3.测试效果，在4200中添加报警主机，在远程配置——操作——防区——防区编号和触发器编号中，看防区和触发器是否在线。

图 4 防区状态图 4 触发器状态五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
