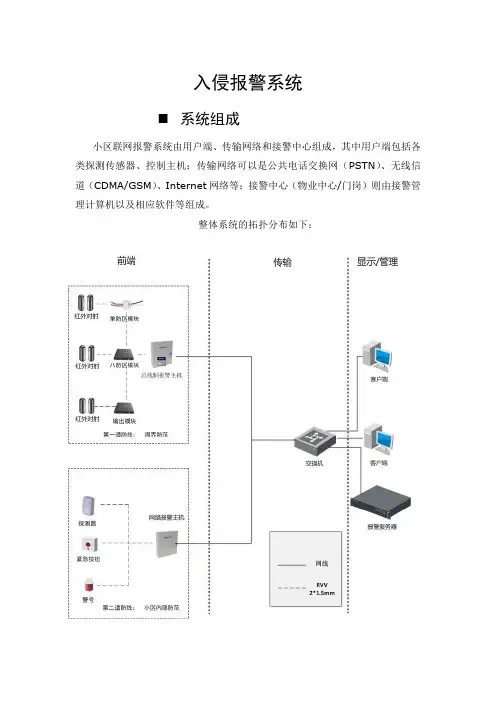

入侵报警系统系统组成小区联网报警系统由用户端、传输网络和接警中心组成，其中用户端包括各类探测传感器、控制主机；传输网络可以是公共电话交换网（PSTN）、无线信道（CDMA/GSM）、Internet网络等；接警中心（物业中心/门岗）则由接警管理计算机以及相应软件等组成。
整体系统的拓扑分布如下：⏹前端报警设计◆小区报警点设计原则可靠性原则小区联网报警系统是一个长期运行的系统，保证系统稳定可靠的运行是首先要考虑的。
设计时要充分考虑后备以及灾难恢复系统，使系统在部分故障时仍然能够提供对用户的服务，并且能够很快的排除故障恢复正常运行。
扩展性原则住宅用户需求的发展是有一个过程的，相应的负荷也是一个由小到大的过程。
按最经济的原则，规划成一个扩展性很强且在扩容升级时浪费最少的系统。
遵循开放性原则，能够支持多种硬设备和网络系统，软件支持二次开发。
数据库系统和信息通讯枢纽采用标准数据接口，具有与其它信息系统进行数据交换和数据共享的能力；计算机网络系统适应将来的广域扩展。
安全性原则数据的安全性在任何系统予以高度重视，网络系统采取防范措施防止黑客的入侵。
对于物业管理人员以及调度住户也安排足够的权限控制，避免住户能够操作到不属于自己的数据。
提供系统总体死循环检测及网管方案，实现对整个网络的自检、实时监控和自动故障报警检测以及一定程度的自恢复。
标准性和先进性原则系统实现时尽量采用符合工业标准的技术，保证技术实现的质量，以便于日常维护和系统的扩展。
系统采用成熟的高新科技，以目前较为先进的方法实现需要的功能，既反应当今科技的先进水平，又具有发展潜力，保证系统在相当长的时间内不被淘汰。
◆入侵报警点设置建议前端报警探测器的点位分布直接影响着小区的安全，不同于视频监控设备，报警产品在小区安防系统中起着前期防范的作用，目的就是为了防止意外情况的发生，以便在第一时间使相关的人员获知意外情况并采取相应的措施，从而达到安全防范的作用。
报警探测器点位的具体分布建议如下表所示：主要针对火灾等突发事件，一般配置烟感探测器等楼梯前室/楼梯来防范。
报警主机警号配置操作手册目录一、4200 配置 (1)1、操作流程 (1)2、操作步骤 (1)二、报警主机警号键盘配置 (4)1、警号使能设置: (4)2、警号联动设置: (4)三、适用型号 (6)四、变更记录 (6)五、关于海康威视 (1)一、4200 配置1、操作流程1)将报警主机添加到4200 客户端2)远程配置报警主机3)警号配置2、操作步骤1.将报警主机添加到4200客户端图1：添加到4200示意图2.远程配置-报警-警号，进入警号配置界面图2：4200客户端远程配置示意图3.可针对不同子系统进行配置图3：警号配置不同子系统示意图图4：警号配置全局事件示意图二、报警主机警号键盘配置1、警号使能设置:首先进入编程模式: 012345*0#.进行警号使能设置,指令编程为:471 1 # //0为关闭,1为开启2、警号联动设置:例如,2号子系统报警联动警号编程如下:输入012345*0#509 1 01 01 02 #四、变更记录五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。
在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。
海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

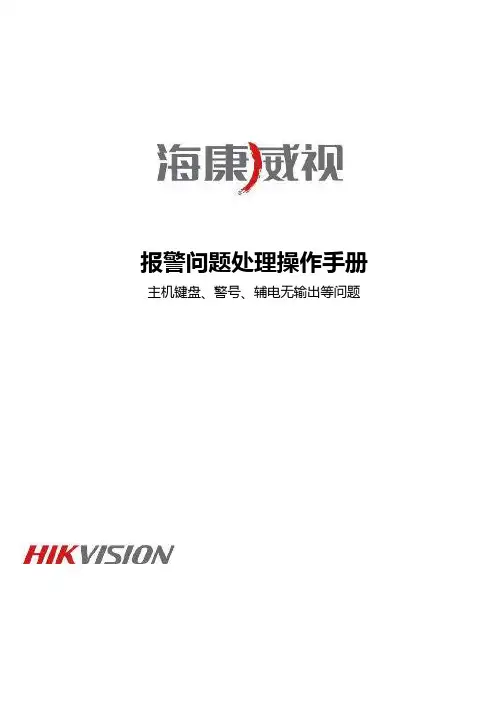

报警问题处理操作手册主机键盘、警号、辅电无输出等问题目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)1.主机正常上电初始化 (1)2.键盘无输出问题处理 (1)3.警号无输出问题处理 (2)4.辅电无输出问题处理 (3)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)主机正常上电初始化2)键盘无输出问题处理3)警号无输出问题处理4)辅电无输出问题处理二、操作步骤（配置步骤）1.主机正常上电初始化2.键盘无输出问题处理A.检查键盘接线（D+，D-，12V，G）是否一一对应，检查键盘是否注册成功。
B.确认拓扑中键盘接入数量，检查键盘拨码是否冲突。
备注：LED 键盘不支持总线报警主机，只支持网络报警主机和视频报警主机，且拨码必须为非0。
C.如果接入多个子系统键盘，规划了多个子系统，则需在4200 软件中检查子系统与键盘的关联情况。
3.警号无输出问题处理A.检查警号接线（BELL-----12V，G）B.检查警号关联设置（远程配置—报警—防区—防区参数设置—关联警号）C.如需关联子系统或全局事件，则在远程配置—报警—警号中设置D.如果接线和设置均无异常,同时检查保险丝是否烧断，部分防区生效，部分防区不生效，则有可能是程序异常导致，此类情况联系总部技术支持进行咨询确认。
4.辅电无输出问题处理A.检查确认主机是否正常工作，如果主机不正常工作则需检查主机电源后者主板是否损坏。
B.如果主机正常工作，检查主板上对应的保险管是否过载熔断。
C.注意：所有接至警号、辅助电源、键盘供电端的负载总电流不可以超过2500mA 附图：保险丝位置五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

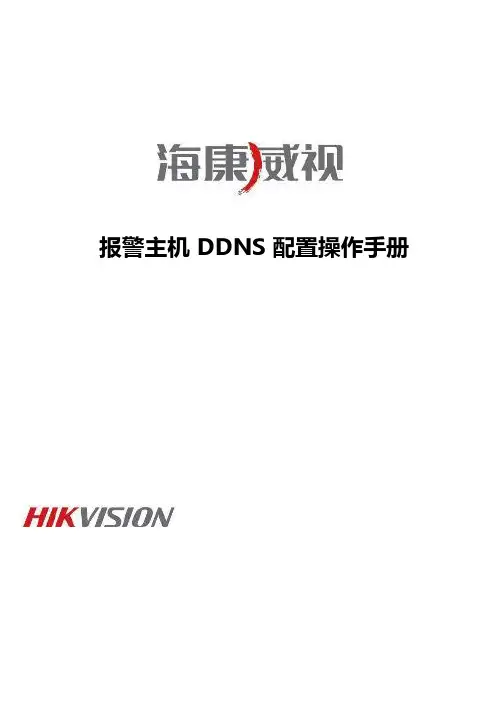

报警主机 DDNS 配置操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (3)四、变更记录 (3)五、关于海康威视 (1)一、操作流程（配置流程）1)获取本机DNS 服务器地址2)4200 客户端配置报警主机DNS 服务器地址3)萤石官网注册设备二、操作步骤（配置步骤）1.获取本机DNS服务器地址：cmd输入ipconfig，找到DNS服务器地址图1：DNS服务器地址示意图2.4200客户端，添加报警主机，远程配置-网络-高级设置，配置DNS服务器地址。
图2：4200客户端配置示意图3.进入萤石官网https://，登录萤石账号，配置管理-设备域名管理-添加，设置域名并填写设备序列号。
（端口映射自行设置）三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。
在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。
海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。
海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

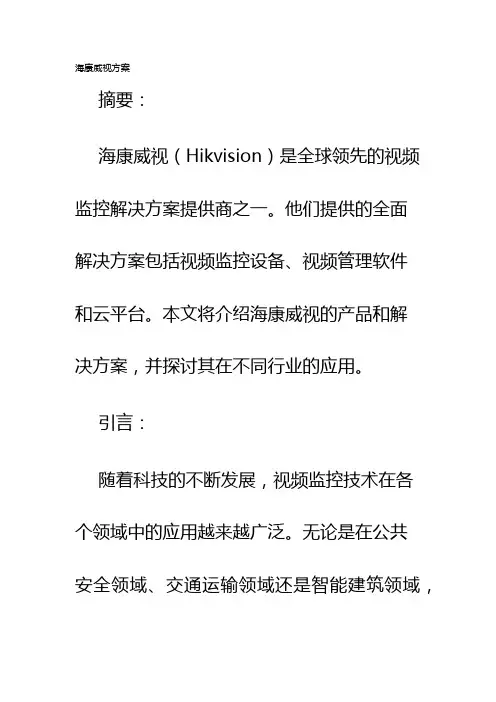

海康威视方案摘要：海康威视（Hikvision）是全球领先的视频监控解决方案提供商之一。
他们提供的全面解决方案包括视频监控设备、视频管理软件和云平台。
本文将介绍海康威视的产品和解决方案，并探讨其在不同行业的应用。
引言：随着科技的不断发展，视频监控技术在各个领域中的应用越来越广泛。
无论是在公共安全领域、交通运输领域还是智能建筑领域，视频监控都发挥着重要的作用。
海康威视作为视频监控行业的领军企业，提供了全球领先的视频监控解决方案，为用户提供安全、智能的视频监控系统。
一、海康威视产品介绍1. 视频监控设备：海康威视提供了各类高品质的视频监控设备，包括网络摄像机、高清摄像机、红外摄像机等。
这些设备具有高分辨率、低噪声和良好的性能，在不同环境下都能够提供清晰的图像。
此外，海康威视的视频监控设备还具有很强的可靠性和稳定性，能够长时间工作而不出现故障。
2. 视频管理软件：海康威视的视频管理软件是用于管理和控制视频监控设备的工具。
该软件可以实时显示和录制监控画面，支持远程监控和远程访问，方便用户随时监控和管理监控系统。
此外，视频管理软件还具有智能分析功能，可以自动识别异常行为并提供报警信息。
3. 云平台：海康威视的云平台是一种基于云计算技术的视频监控解决方案。
用户可以通过云平台将多个视频监控设备连接起来，实现统一管理和控制。
同时，云平台还支持视频存储和远程访问，用户可以随时随地查看和管理监控画面。
二、海康威视解决方案1. 公共安全方案：海康威视为公共安全领域提供了一系列的解决方案。
例如，在城市安防方面，他们提供了车辆识别系统、人脸识别系统和视频监控系统，可以快速、准确地掌握城市交通和公共场所的动态信息。
此外，海康威视还为边境安全、机场安全和重大活动安保等方面提供了专业的解决方案。
2. 交通运输方案：在交通运输领域，海康威视的解决方案主要包括智能交通监控系统和智能停车管理系统。
智能交通监控系统可以实时监测交通状况和交通事件，提供实时的交通信息和智能交通控制。

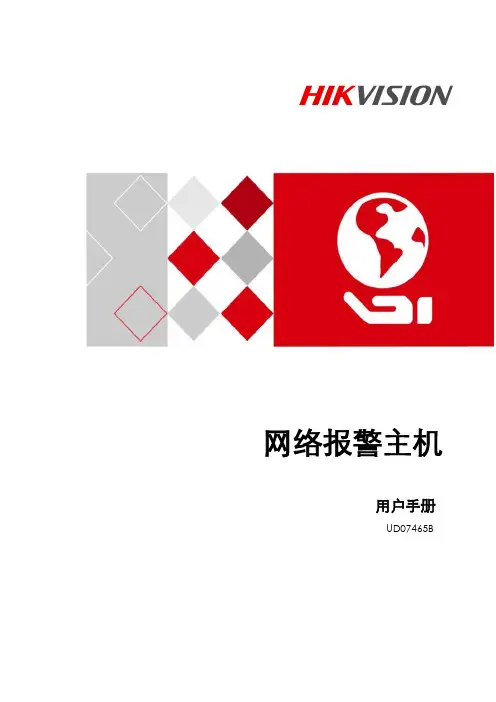

网络报警主机用户手册UD07465B版权所有©杭州海康威视数字技术股份有限公司2017。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
关于本手册本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明为海康威视的注册商标。
本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、病毒感染等，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，海康威视概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
动环监控报警主机，是一款集模拟量采集、485通信、开关量报警输入输出于一体的多功能动环监控主机。
可与门禁控制器，以及空调、UPS 、开关电源组等动力设备通信，支持气体、温度、湿度、压力等传感器的模拟量输入，适用于钢铁、化工、仓储等场合，以及通信、电力、油井机房和基站的远程动力环境量监测和控制。
⏹ DS-19D16-1608JN ⏹ DS-19D08-1604JN ⏹ DS-19D08-0802JN
DS-19D16-1608JN 后面板：
DS-19D08-1604JN 前面板：
产品性能
● 支持10/100M 自适应网口；
● 支持16/8路本地模拟量数据监测、超限报警（模拟量取值为4~20mA ）； ● 支持16/8路报警量输入，具有防剪、防短功能；
● 支持16/8/4路报警输出，输出时间可控，并支持报警联动输出；
● 支持8/4/2路独立RS-485数据通信，1路全双工，其他全是半双工，均支持建立透明通道； ● 支持5000条报警事件记录、事件带日期功能；
● 支持
16个远程用户，3个远程数据接收中心，1个远程监听中心； ● 支持远程报警事件检索； ● 支持配置参数掉电保护； ● 支持SADP 协议；
● 支持1路受控D C 12V （警号）输出；
● 支持对外DC12V 供电，可以为报警探头提供电源； ● 支持AC 220V 主电源接口，主辅电源自动切换；
●
支持外置辅助电源（标准蓄电池），自动充电控制 ，电压实时监测。
订货型号
接口描述
DS-19D08-0802JN 前面板：
DS-19D08-0802JN 后面板：
技术参数
典型应用。
