电阻电容电感基本知识及检测⽅法常⽤电⼦元器件(电阻.电容,电感)检测⽅法与经验元器件的检测是家电维修的⼀项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是⼀件千篇⼀律的事，必须根据不同的元器件采⽤不同的⽅法，从⽽判断元器件的正常与否。
特别对初学者来说，熟练掌握常⽤元器件的检测⽅法和经验很有必要，以下对常⽤电⼦元器件的检测经验和⽅法进⾏介绍供对考。
⼀、电阻器的检测⽅法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提⾼测量精度，应根据被测电阻标称值的⼤⼩来选择量程。
由于欧姆挡刻度的⾮线性关系，它的中间⼀段分度较为精细，因此应使指针指⽰值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测⼏⼗kΩ以上阻值的电阻时，⼿不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，⾄少要焊开⼀个头，以免电路中的其他元件对测试产⽣影响，造成测量误差；⾊环电阻的阻值虽然能以⾊环标志来确定，但在使⽤时最好还是⽤万⽤表测试⼀下其实际阻值。
2 ⽔泥电阻的检测。
检测⽔泥电阻的⽅法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表⾯发⿊或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表⾯⽆任何痕迹⽽开路，则表明流过的电流刚好等于或稍⼤于其额定熔断值。
对于表⾯⽆任何痕迹的熔断电阻器好坏的判断，可借助万⽤表R×1挡来测量，为保证测量准确，应将熔断电阻器⼀端从电路上焊下。
若测得的阻值为⽆穷⼤，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使⽤。

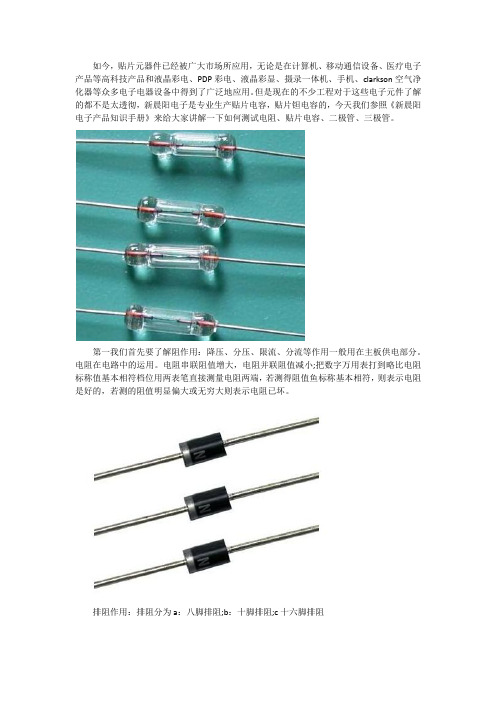

如今，贴片元器件已经被广大市场所应用，无论是在计算机、移动通信设备、医疗电子产品等高科技产品和液晶彩电、PDP彩电、液晶彩显、摄录一体机、手机、clarkson空气净化器等众多电子电器设备中得到了广泛地应用。
但是现在的不少工程对于这些电子元件了解的都不是太透彻，新晨阳电子是专业生产贴片电容，贴片钽电容的，今天我们参照《新晨阳电子产品知识手册》来给大家讲解一下如何测试电阻、贴片电容、二极管、三极管。
第一我们首先要了解阻作用：降压、分压、限流、分流等作用一般用在主板供电部分。
电阻在电路中的运用。
电阻串联阻值增大，电阻并联阻值减小;把数字万用表打到略比电阻标称值基本相符档位用两表笔直接测量电阻两端，若测得阻值鱼标称基本相符，则表示电阻是好的，若测的阻值明显偏大或无穷大则表示电阻已坏。
排阻作用：排阻分为a：八脚排阻;b：十脚排阻;c十六脚排阻c测量办法与测量普通电阻相同电容作用：滤波、耦合旁落与电阻组成RC定时电路与电感组成LC谐振电路，电容还有通交流，隔直流、通高频阻低频的特性贴片电容的判断：把数字万用表打打到二极管档，两表笔直接量电容两端，好的电容万用表读数为无穷大;若万用表读数为零，则表示电容击穿短路，贴片电容漏电时无法用万用表测量，只能用替换法判断好坏。
电解电容判断：电解电容从外观上表现为法鼓、漏液、变形等打数字万用表打到二极管档，用两表笔任意触碰电容两端然后调换表笔再测量一次，好的电容万用表万用表读数应从负值迅速跳变到无穷大位置，若万用表读数跳变到某一数值后停止不动或跳变比较缓慢则表明电容漏电;若万用表读数为零则表示电容短路。
二极管作用：检波、整流、稳压、箔位、限幅和作开关用等二极管有单向导电性二极管的好坏判断：把数字万用表打到二极管档，用表笔测量二极管任意两端，其中一组读数为600欧左右，而另一组为无穷大说明此管为好管反之为坏管三极管的测量三极管的极性判断及管型判断：把数字万用表打到二极管档首先用红表笔假定三极某一只引脚为b极，再用黑板笔分别触碰三极管其余两只引脚，如果测得有两次结果读数相差不大并且在600欧左右，则表明是对的，红表笔接的就是b极，且此管为NPN型管，ce极的判断，在两次测量中以测得读数最小的一次为例，黑表笔接的是c极，读数最大的一次黑板笔接的是e极。
一、实验目的1. 熟悉常用电子元件的外形、标识和基本特性。
2. 掌握使用万用表等工具对电子元件进行识别和检测的方法。
3. 培养动手能力和实验操作技能。
二、实验原理电子元件是构成电子设备的基础，常见的电子元件包括电阻、电容、电感、二极管、三极管、集成电路等。
通过对这些元件的识别和检测，可以了解其性能参数，为电路设计和维修提供依据。
三、实验仪器与材料1. 万用表2. 电阻3. 电容4. 电感5. 二极管6. 三极管7. 集成电路8. 线路板9. 实验手册四、实验步骤1. 电阻识别（1）观察电阻的外形和颜色，判断其类型（碳膜电阻、金属膜电阻等）。
（2）使用万用表测量电阻的阻值，与标识上的数值进行对比，确认电阻的阻值。
（3）根据阻值和误差范围，判断电阻的好坏。
2. 电容识别（1）观察电容的外形和标识，判断其类型（陶瓷电容、电解电容等）。
（2）使用万用表测量电容的容量，与标识上的数值进行对比，确认电容的容量。
（3）根据容量和误差范围，判断电容的好坏。
3. 电感识别（1）观察电感的外形和标识，判断其类型（固定电感、可变电感等）。
（2）使用万用表测量电感的电感值，与标识上的数值进行对比，确认电感的电感值。
（3）根据电感值和误差范围，判断电感的好坏。
4. 二极管识别（1）观察二极管的外形和标识，判断其类型（整流二极管、稳压二极管等）。
（2）使用万用表测量二极管的正向压降和反向电阻，判断二极管的极性和好坏。
5. 三极管识别（1）观察三极管的外形和标识，判断其类型（NPN型、PNP型等）。
（2）使用万用表测量三极管的电流放大系数（β值），判断三极管的性能。
6. 集成电路识别（1）观察集成电路的外形和引脚排列，判断其类型和功能。
（2）使用示波器或逻辑分析仪观察集成电路的输出波形，判断其工作状态。
五、实验结果与分析1. 通过对各种电子元件的识别和检测，掌握了电子元件的基本特性和使用方法。
2. 学会了使用万用表等工具对电子元件进行测量，为电路设计和维修提供了技术支持。

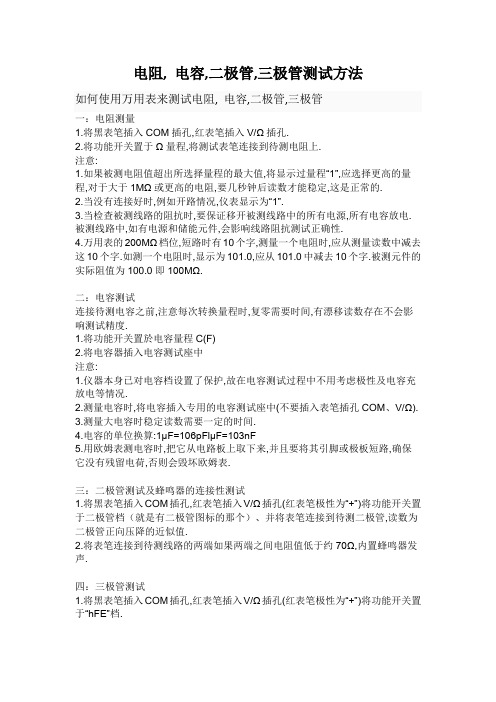

电阻, 电容,二极管,三极管测试方法如何使用万用表来测试电阻, 电容,二极管,三极管一：电阻测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔.2.将功能开关置于Ω量程,将测试表笔连接到待测电阻上.注意:1.如果被测电阻值超出所选择量程的最大值,将显示过量程“1”,应选择更高的量程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的.2.当没有连接好时,例如开路情况,仪表显示为“1”.3.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中,如有电源和储能元件,会影响线路阻抗测试正确性.4.万用表的200MΩ档位,短路时有10个字,测量一个电阻时,应从测量读数中减去这10个字.如测一个电阻时,显示为101.0,应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ.二：电容测试连接待测电容之前,注意每次转换量程时,复零需要时间,有漂移读数存在不会影响测试精度.1.将功能开关置於电容量程C(F)2.将电容器插入电容测试座中注意:1.仪器本身已对电容档设置了保护,故在电容测试过程中不用考虑极性及电容充放电等情况.2.测量电容时,将电容插入专用的电容测试座中(不要插入表笔插孔COM、V/Ω).3.测量大电容时稳定读数需要一定的时间.4.电容的单位换算:1μF=106pFlμF=103nF5.用欧姆表测电容时,把它从电路板上取下来,并且要将其引脚或极板短路,确保它没有残留电荷,否则会毁坏欧姆表.三：二极管测试及蜂鸣器的连接性测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于二极管档（就是有二极管图标的那个）、并将表笔连接到待测二极管,读数为二极管正向压降的近似值.2.将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω,内置蜂鸣器发声.四：三极管测试1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“hFE”档.2.将三极管三个管脚分别插在三极管对应的孔里（三极管平面对着自己,三个管脚分别是e,b,c,还要根据三极管是NPN还是PNP来插）如何正确用万用表测试三极管数字万用表测试与指针万用表有区别,那么用数字万用表如何测试出三极管的极性呢？首先将万用表打到测试二极管端,用万用表的红表笔接触三极管的其中一个管脚,而用万用表另外的那支表笔去测试其余的管脚,直到测试出如下结果:1、如果三极管的黑表笔接其中一个管脚,而用红表笔测其它两个管脚都导通有电压显示,那么此三极管为PNP三极管,且黑表笔所接的脚为三极管的基极B,用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高,那么此脚为三极管的发射极E,剩下的电压偏低的那个管脚为集电极C.2、如果三极管的红表笔接其中一个管脚,而用黑表笔测其它两个管脚都导通有电压显示,那么此三极管为NPN三极管,且红表笔所接的脚为三极管的基极B,用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高,那么此脚为三极管的发射极E,剩下的电压偏低的那个管脚为集电极C.如何用万用表测试三极管是NPN型还是PNP型？你会不会测试三极管的基级,用指针表测试出你的三极管基级出来,如果红表笔接的基极,那么你的管是PMP管,黑表笔接的基极那么你的管就是NPN管了,数字表与指针表是反的.如何用欧姆表测试二极管1.二极管的阴极通常都有标志，在小信号的玻璃或塑料二极管上，用色带或小点；整流二极管用“+”表示负极，或在金属壳器件的阴极有大凸边2.测试时如果是正向偏置的欧姆表，用正表笔接二极管的正极，读数应在500-700欧的低电阻值；当用反向偏置的欧姆表，正表笔接负极，应读到较大电阻值。
目录一、二极管（D） (2)二、三极管 (2)三、电阻 (6)四、电容 (8)五、电感 (15)一、二极管（D）1、二极管的管压降:硅二极管(不发光类型)正向管压降0.7V，锗管正向管压降为0.3V，发光二极管正向管压降会随不同发光颜色而不同。
主要有三种颜色，具体压降参考值如下:红色发光二极管的压降为 2.0--2.2V，黄色发光二极管的压降为1.8-2.0V，绿色发光二极管的压降为3.0-3.2V，正常发光时的额定电流约为20mA2、发光二极管也是由一个PN 结构成，具有单向导电性。
但其正向工作电压(开启电压)比普通二极管高，约为1~2.5V，反向击穿电压比普通二极管低，约5V 左右。
当正向电流达到1mA 左右时开始发光，发光强度近似与工作电流成正比;但工作电流达到一定数值时，发光强度逐渐趋于饱和，与工作电流成非线性关系。
一般小型发光二极管正向工作电流为10~20mA，最大正向工作电流为30~50mA。
3、稳压二极管(DZ) 发光二极管(LED) 光电二极管变容二极管肖特基二极管数字万用表测试二极管好坏1) 辨别出二极管的正负极，有白圈（整流二极管）或者黑圈（稳压二极管）的一端为负极，另一端为正极。
2) 将万用表上的旋钮拨到二极管档位，并将红黑表笔插在万用表的正确位置。
3) 将红表笔接二极管正极，黑表笔接负极。
如果是反接没有数，正接有数则是好的，若反接正接都没有数显示，则是坏的4) 如果是发光二极管，若二极管正常，则可以看到微弱的亮光，长脚为正极，表有读数。
若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。
二、三极管何用数字万用表对三极管MOS管正确测量万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b极...怎样去判断另外两只脚c极和e极呢？如下图:图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b 极!而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:下面是对场效应管的测量方法场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.下图为MOS管的标识我们主板中常用的MOS管G D S三个引脚是固定的。
常用电子元器件检测方法与技巧电子元器件是现代电子设备中不可缺少的部分，它的正确性和可靠性对整个设备的性能和寿命有很大的影响。
因此，准确地检测电子元器件的性能和质量是非常重要的。
以下是一些常用的电子元器件检测方法和技巧。
1.电阻检测：使用万用表可以测量电阻值。
将待测的电阻器两端与万用表的两个测试引脚连接，选择合适的量程，读取电阻值。
如果电阻值正常范围内，则电阻器正常；如果电阻值无限大或接近零，表示电阻器故障。
2.电容检测：可以使用万用表的电容测试功能来检测电容的数值。
将待测电容器的两个引脚与万用表的两个测试引脚连接，选择合适的电容量程，读取电容值。
如果电容值在正常范围内，则电容器正常；如果电容值无限大或接近零，则电容器故障。
3.二极管和三极管检测：可以使用万用表的二极管测试模式或者三极管测试模式来检测二极管和三极管。
将待测二极管或三极管的引脚与万用表的测试引脚连接，选择相应的测试模式，观察读数。
如果正向电压降在正常范围内，且反向电压无限大，则元器件正常；如果正向电压降或反向电压接近零，表示元器件故障。
4.稳压器和集成电路检测：对于稳压器和集成电路，可以使用测试电路来检测。
将待测稳压器或集成电路安装在一个测试电路中，给予适当的输入电压，并测量输出电压和电流。
将测量结果与规格进行比较，如果输出电压和电流在规格内，则元器件正常；如果输出电压和电流异常，表示元器件故障。
5.电感检测：对于电感器，可以使用万用表的电感测试功能来检测电感数值。
将待测电感器的两个引脚与万用表的两个测试引脚连接，选择相应的电感量程，读取电感值。
如果电感值在正常范围内，则电感器正常；如果电感值无限大或接近零，则电感器故障。
6.继电器检测：对于继电器，可以通过观察继电器的工作状态来检测。
将待测继电器的电源引脚与电源连接，并通过观察继电器的吸合和断开状态来判断继电器是否正常。
如果继电器吸合和断开动作正常，则继电器正常；如果继电器无法吸合或断开，则继电器故障。
判断智能手机电路三极管的好坏
判断智能手机电路中三极管的好坏，可以采用以下步骤：
1. 外观检查：检查三极管的封装是否有损坏，标识是否清晰。
2. 极性检测：使用万用表检查三极管的三个电极（基极、集电极和发射极），以确认其极性。
3. 性能检测：将万用表调至合适的电阻档，对三极管的三个管脚两两进行测量，共测量六次。
如果其中有两次可以测到电阻值，则说明三极管是好的，否则可能是坏的。
4. 类型和管脚判断：使用万用表的二极管档判断三极管的类型（NPN或PNP）和三个管脚的顺序。
如果两个管脚之间的正向和反向电阻值差异很大，则可以判断出管脚的顺序。
5. 温升检测：通过红外测温仪或热电偶测量仪测量三极管的表面温升，以判断其工作状态。
如果温升过高，则可能是由于电流过大或散热不良引起的。
6. 电路连接检测：检查三极管是否与其他元件正常连接，无短路或断路现象。
通过以上步骤，可以初步判断智能手机电路中三极管的好坏。
如果仍有问题，建议寻求专业技术人员的帮助。
怎样用指针式万用表判断三极管的极性和好坏在路测试可以分通电状态下测试或不通电状态测试。
在通电状态下测试可以测一下基极电压。
一般硅管的为0.7V。
锗管的为0.2-0.3V。
说明工作正常。
否则为截止状态。
不通电状态可测一下三极管的PN结的正反向电阻是否正常。
有的三极管由于在路并联小电阻或电感，不能正常检测可以拆下来测量。
三极管的管脚必须正确辨认,否则,接入电路不但不能正常工作,还可能烧坏晶体管。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测NPN 三极管:将万用表欧姆挡置"R ×100" 或"R ×lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
②测PNP 三极管:将万用表欧姆挡置"R ×100" 或"R ×lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e、b、c 三个电极。
测试方法如下:①用指针式万用表判断基极b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。
一、三极管的简单检测方法（经验判断）1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，则突出部分对应为E极，然后B 极应该为中间的引脚，另外一脚则为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极（万用表打到导通挡，若测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，则可判定此引脚为B极），检测出B极后，将万用表打到导通挡（即二极管挡），分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；（注：一般三极管若检测出B极在一端，则另一端为E极，中间为C极）二、电容的串、并联：1.电容串联电路的基本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路相同。
（记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。
）b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大（由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。
），当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。
c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压提高；逆串联后电容没有极性，两根引脚可以任意接入电路中。
2.电容并联电路的基本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。
b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。
（因为并联电路两端电压相等，容量大容抗小，电流大）说明：（平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的距离d成反比，其中式中的k是静电力常量。
如何检测常用电子元器件常用电子元器件是电子设备中最基本的组成部分，可以分为被动元器件和主动元器件两大类。
被动元器件包括电阻、电容、电感和变压器等，主动元器件包括二极管、三极管、场效应管、集成电路等。
为了检测这些常用电子元器件，我们可以采用以下几种方法：1.测试电阻：-使用万用表的电阻档位测量，将被测电阻两端接入电路，测量其电阻值。
-通过电阻色环上的彩色环带，可以判断电阻的阻值范围和精度。
2.测试电容：-使用LCR电桥或LCR万用表测量，将被测电容两端接入电桥或万用表，可以测量电容的容值、电感和电阻等参数。
-使用示波器观察电容的充放电曲线，根据充电时间常数可以计算电容的容值。
3.测试电感：-使用LCR电桥或LCR万用表测量，将被测电感两端接入电桥或万用表，可以测量电感的电阻、电容和电感等参数。
-使用示波器观察电感对交流信号的响应特性，可以判断电感的质量和参数。
4.测试变压器：-使用交流电源和示波器，将待测变压器的输入输出端分别接入电源和示波器，观察输出信号的变化情况，并比较输入输出信号的电压变化比，可以判断变压器的电压变换比和效率。
5.测试二极管：-使用万用表的二极管测试档位，将二极管的正负极分别接入万用表的测试端，根据测试结果可以判断二极管的导通、正向压降、反向电流和反向击穿电压等参数。
-使用示波器观察二极管对交流信号的整流特性。
6.测试三极管或场效应管：-使用万用表的二极管测试档位或特殊的三极管测试装置，将三极管的引脚按照正确的顺序接入测试装置，可以通过测试装置的指示灯或显示屏上的参数值判断三极管的类型、正常工作与否、电流放大倍数等参数。
7.测试集成电路：-使用万用表或逻辑分析仪等设备，根据集成电路的引脚定义和功能手册，将集成电路的引脚接入相应的测试设备，可以对集成电路的电流、电压、时序等参数进行测试，判断其功能是否正常。
在进行电子元器件检测时，需要注意以下几点：-了解被测元器件的参数范围和测试方法，根据具体情况选择合适的测试设备和方法。
1、用万用表电阻档检查电解电容器的好坏电解电容器的两根引线有正、负之分，在检查它的好坏时，对耐压较低的电解电容器(6V或l0V)，电阻档应放在R×100或R×1Ｋ档，把红表笔接电容器的负端，黑表笔接正端，这时万用表指针将摆动，然后恢复到零位或零位附近。
这样的电解电容器是好的。
电解电容器的容量越大，充电时间越长，指针摆动得也越慢。
2、用万用表判断电解电容器的正、负引线一些耐压较低的电解电容器，如果正、负引线标志不清时，可根据它的正接时漏电电流小(电阻值大)，反接时漏电电流大的特性来判断。
具体方法是：用红、黑表笔接触电容器的两引线，记住漏电电流(电阻值)的大小(指针回摆并停下时所指示的阻值)，然后把此电容器的正、负引线短接一下，将红、黑表笔对调后再测漏电电流。
以漏电流小的示值为标准进行判断，与黑表笔接触的那根引线是电解电容器的正端。
这种方法对本身漏电流小的电解电容器，则比较难于区别其的极性。
3、用万用表检查可变电容器可变电容有一组定片和一组动片。
用万用表电阻档可检查它动、定片之间有否碰片，用红、黑表笔分别接动片和定片，旋转轴柄，电表指针不动，说明动、定片之间无短路(碰片)处；若指针摆动，说明电容器有短路的地方。
4、用万用表电阻档粗略鉴别5000PF以上容量电容的好坏用万用表电阻档可大致鉴别5000PF以上电容器的好坏(5000PF以下者只能判断电容器内部是否被击穿)。
检查时把电阻档量程放在量程高档值，两表笔分别与电容器两端接触，这时指针快速的摆动一下然后复原，反向连接，摆动的幅度比第一次更大，而后又复原。
这样的电容器是好的。
电容器的容量越大，测量时电表指针摆动越大，指针复原的时间也较长，我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。
用万用表测三极管分类:电子技术我们一般可以容易找到基极b，但另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c极，红表笔接假设的e极，万用表打到*1K档测量两极间的电阻Rce；之后将假设的c ,e 极对调再测一次。
虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。
下面再介绍一下如何用万用表判定一个三极管是高频管还是低频管。
首先用万用表测量三极管发射极的反向电阻，如果是测量PNP型管，万用表的负端接基极，正端接发射极；如果是测量NPN型管，万用表的正端接基极，负端接发射极。
然后用万用表的R*1KΩ挡测量，此时万用表的表针指示的阻值应当很大，一般不超过满刻度值的1/10。
再将万用表转换到R*10KΩ挡，如果表针指示的阻值变化很大，超过满刻度值的1/3，则此管为高频管；反之，如果万用表转换到R*10KΩ挡后，表针指示的阻值变化不大，不超过满刻度值的1/3，则所测的管子为低频管。
用万用表（机械表）电阻档判断电容器的好坏1、用万用表电阻档检查电解电容器的好坏<br/> 电解电容器的两根引线有正、负之分，在检查它的好坏时，对耐压较低的电解电容器(6V或 l0V)，电阻档应放在R×100或R×1Ｋ档，把红表笔接电容器的负端，黑表笔接正端，这时万用表指针将摆动，然后恢复到零位或零位附近。
这样的电解电容器是好的。
电解电容器的容量越大，充电时间越长，指针摆动得也越慢。
<br/>2、用万用表判断电解电容器的正、负引线<br/> 一些耐压较低的电解电容器，如果正、负引线标志不清时，可根据它的正接时漏电电流小(电阻值大)，反接时漏电电流大的特性来判断。
具体方法是：用红、黑表笔接触电容器的两引线，记住漏电电流(电阻值)的大小 (指针回摆并停下时所指示的阻值)，然后把此电容器的正、负引线短接一下，将红、黑表笔对调后再测漏电电流。
以漏电流小的示值为标准进行判断，与黑表笔接触的那根引线是电解电容器的正端。
这种方法对本身漏电流小的电解电容器，则比较难于区别其的极性。
<br/> 3、用万用表检查可变电容器<br/> 可变电容有一组定片和一组动片。
用万用表电阻档可检查它动、定片之间有否碰片，用红、黑表笔分别接动片和定片，旋转轴柄，电表指针不动，说明动、定片之间无短路(碰片)处；若指针摆动，说明电容器有短路的地方。
<br/> 4、用万用表电阻档粗略鉴别5000PF以上容量电容的好坏<br/> 用万用表电阻档可大致鉴别5000PF以上电容器的好坏(5000PF以下者只能判断电容器内部是否被击穿)。
检查时把电阻档量程放在量程高档值，两表笔分别与电容器两端接触，这时指针快速的摆动一下然后复原，反向连接，摆动的幅度比第一次更大，而后又复原。
这样的电容器是好的。
电容器的容量越大，测量时电表指针摆动越大，指针复原的时间也较长，我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。
一、定性判断场效应管的好坏先用万用表R×10kΩ挡(内置有15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。
给栅、源极之间充电，此时万用表指针有轻微偏转。
再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。
二、判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。
若发现表针有轻微摆动，就证明第三脚为栅极。
欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。
判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。
若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。
如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。
反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。
但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。
注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。
但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。
其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。
（2）也可以用舌尖舔住栅极，现象同上。
三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管有硅平面管和锗合金管两种，每种又有PNP和NPN型两类。
这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。
1.找出基极对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B 极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E 极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。
具体方法如下：将万用表拨在R×100或R×1K档上。
红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百欧的低阻值时，则红表笔所接触的管脚就是基极，且三极管的管型为PNP型；如用上述方法测得一组二次都是几十至上百千欧的高阻值时，则红表笔所接触的管脚即为基极，且三极管的管型为NPN型。
2.判别发射极和集电极由于三极管在制作时，两个P区或两个N区的掺杂浓度不同，如果发射极、集电极使用正确，三极管具有很强的放大能力，反之，如果发射极、集电极互换使用，则放大能力非常弱，由此即可把管子的发射极、集电极区别开来。
在判别出管型和基极b后，可用下列方法之一来判别集电极和发射极。
（1）将万用表拨在R×1档上。
用手将基极与另一管脚捏在一起（注意不要让电极直接相碰），为使测量现象明显，可将手指湿润一下，将红表笔接在与基极捏在一起的管脚上，黑表笔接另一管脚，注意观察万用表指针向右摆动的幅度。
然后将两个管脚对调，重复上述测量步骤。
比较两次测量中表针向右摆动的幅度，找出摆动幅度大的一次。
对PNP型三极管，则将黑表笔接在与基极捏在一起的管脚上，重复上述实验，找出表针摆动幅度大的一次，这时黑表笔接的是集电极，红表笔接的是发射极。
这种判别电极方法的原理是，利用万用表内部的电池，给三极管的集电极、发射极加上电压，使其具有放大能力。
有手捏其基极、集电极时，就等于通过手的电阻给三极管加一正向偏流，使其导通，此时表针向右摆动幅度就反映出其放大能力的大小，因此可正确判别出发射极、集电极来。
（2）将万用表拨在R×1档上，将万用表两个表笔接在管子的另外两个管脚，用舌头舔一下基极，看表针指示，再将表笔对调，重复上述步骤，找出摆动大的一次。
对与PNP型三极管，红表笔接的是集电极，黑表笔接的是发射极；而对于NPN型三极管，黑表笔接的是集电极，红表笔接的是发射极。
简单的方法判断常用集成电路的质量及好坏一看: 封装考究,型号标记清晰,字迹,商标及出厂编号,产地俱全且印刷质量较好,(有的为烤漆,激光蚀刻等) 这样的厂家在生产加工过程中,质量控制的比较严格。
二检: 引脚光滑亮泽,无腐蚀插拔痕迹, 生产日期较短,正规商店经营。
三测: 对常用数字集成电路, 为保护输入端及工厂生产需要,每一个输入端分别对 VDD GND 接了一个二级管,(反接), 用万用表的测二级管档位可测出二级管效应, VDD GND 之间电阻值静态在 20K 以上, 小于 1K 肯定是坏的。
对常用模拟及线性集成电路, 通常要插入应用电路中才可判断,为安全考虑, 本人建议先焊一同脚位的集成电路插座, 确信外围电路无错误再插入集成电路, 万一不好可找商家更换。
色环电阻和电容的识别一. 目的：为了增强员工的质量意识和工作能力，提高本公司职工对电子元件其性能的认识和使用水平，杜绝人为操作失误，改善及提高产品品质。
二.电脑板基本组成: 线路板\电阻\电容\电感\变压器\开关\继电器\可控硅\滤波器\晶振\蜂鸣器\二极管\三极管\液晶屏\传感器\集成电路芯片\压敏电阻\排线及排插座\变压器等等。
