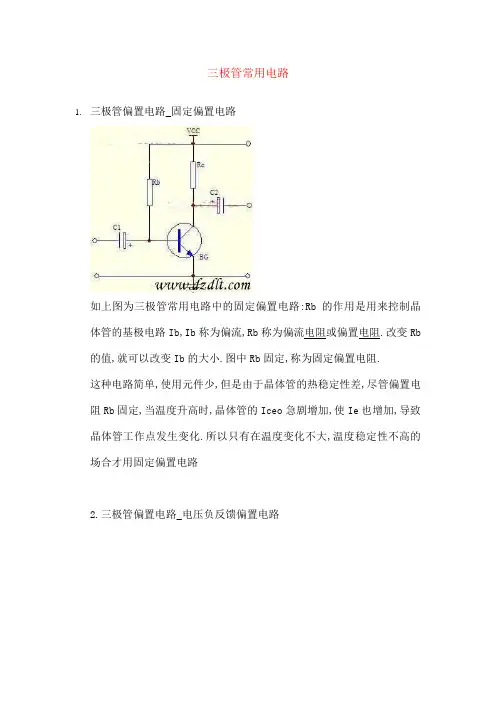

三极管常用电路1.三极管偏置电路_固定偏置电路如上图为三极管常用电路中的固定偏置电路:Rb的作用是用来控制晶体管的基极电路Ib,Ib称为偏流,Rb称为偏流电阻或偏置电阻.改变Rb 的值,就可以改变Ib的大小.图中Rb固定,称为固定偏置电阻.这种电路简单,使用元件少,但是由于晶体管的热稳定性差,尽管偏置电阻Rb固定,当温度升高时,晶体管的Iceo急剧增加,使Ie也增加,导致晶体管工作点发生变化.所以只有在温度变化不大,温度稳定性不高的场合才用固定偏置电路2.三极管偏置电路_电压负反馈偏置电路如上图为三极管常用电路中的电压负反馈偏置电路:晶体管的基极偏置电阻接于集电极.这个电路好象及固定偏置电路在形式上没有多大差别,然而正是这一点,恰恰起到了自动补偿工作点漂移的效果.从图中可见,当温度升高时,Ic增大,那么Ic上的压降也要增大,使得Uce下降,通过Rb,必然Ib也随之减小,Ib的减小导致Ic的减小,从而稳定了Ic,保证了Uce基本不变.这个过程,称为负反馈过程,这个电路就是电压负反馈偏置电路.2.三极管偏置电路_分压式电流负反馈偏置电路如上图为三极管常用电路中的分压式电流负反馈偏置电路:这个电路通过发射极回路串入电阻Re和基极回路由电阻R1,R2的分压关系固定基极电位以稳定工作点,称为分压式电流负反馈偏置电路.下面分析工作点稳定过程.当温度升高,Iceo增大使Ic增加.Ie也随之增加.这时发射极电阻Re 上的压降Ue=Ie*Re也随之升高.由于基极电位Ub是固定的,晶体管发射结Ube=Ub-Ue,所以Ube必然减小,从而使Ib减小,Ic和Ie也就减小了. 这个过程及电压负反馈类似,都能起到稳定工作点的目的.但是,这个电路的反馈是Ue=Ie*Re,取决于输出电流,及输出电压无关,所以称电流负反馈.在这个电路中,上,下基极偏置电阻R1,R2的阻值适当小些,使基极电位Ub主要由它们的分压值决定.发射极上的反馈电阻Re越大,负反馈越深,稳定性越好.不过Re太大,在电源电压不变的情况下,会使Uce下降,影响放大,所以Re要选得适当.如果输入交流信号,也会在Re上引起压降,降低了放大器的放大倍数,为了避免这一点,Re两端并联了一个电容Ce,起交流旁路作用.这种电路稳定性好,所以应用很广泛.一、采用仪表放大器还是差分放大器尽管仪表放大器和差分放大器有很多共性,但设计过程的第一步应当是选择使用何种类型的放大器。
三极管用法简介
三极管是一种半导体器件,具有放大、开关等功能,广泛应用于各种电子设备中。
以下是三极管的一些常见用法:
1.放大器:三极管可以作为放大器使用,将输入信号放大后输出。
三极管放大器通常由一个三极管、几个电阻和几个电容组成。
2.开关:三极管也可以作为开关使用,控制电流的通断。
三极管开关电路通常由一个三极管、几个电阻和几个电容组成。
3.稳压器:三极管可以组成稳压器电路,用于稳定电压。
稳压器电路通常由一个三极管、几个电阻和几个电容组成。
4.振荡器:三极管可以组成振荡器电路,用于产生稳定的振荡信号。
振荡器电路通常由一个三极管、几个电阻和几个电容组成。
5.驱动器:三极管还可以作为驱动器使用,用于控制高功率负载。
驱动器电路通常由一个三极管、几个电阻和几个电容组成。
需要注意的是,三极管的使用需要掌握一定的电路设计和调试技能,否则可能会导致电路失效或损坏。
建议在使用三极管前,先了解相关的电路知识和操作方法。
三极管开关用法
三极管(又称双极型晶体管)可以作为开关使用。
在一个二极管中,三个控制端分别是基极(B)、发射极(E)和集电极(C)。
当电流通过基极流入或流出时,可以控制输出电流从
集电极流入或流出。
三极管作为开关的使用方法如下:
1. 饱和状态(开启):当基极电流大于或等于基极电流阈值时,三极管处于饱和状态。
此时,集电极与发射极之间的电阻很小,相当于闭合的开关。
输入信号可以驱动输出负载。
2. 截止状态(关闭):当基极电流小于或等于基极电流阈值时,三极管处于截止状态。
此时,集电极与发射极之间的电阻很大,相当于断开的开关。
输入信号无法驱动输出负载。
通过控制基极电流的大小,可以控制三极管的开关状态。
与二极管相比,三极管可以在较小的输入信号下实现更大的输出信号。
这使得三极管在电子电路中广泛应用,例如放大、开关和逻辑门电路等。
使用三极管时需要注意的几个问题使用三极管时需要注意的几个问题按照现代的制造工艺来说,根据不同的掺杂方式在同一个硅片上制造出三个掺杂区域,并形成两个PN结,由此就构成了一个晶体管。
晶体管最大的优点就是能够放大信号,它是放大电路的核心元件,能够控制能量的转换,将输入的任何微小变化量不失真地进行放大输出。

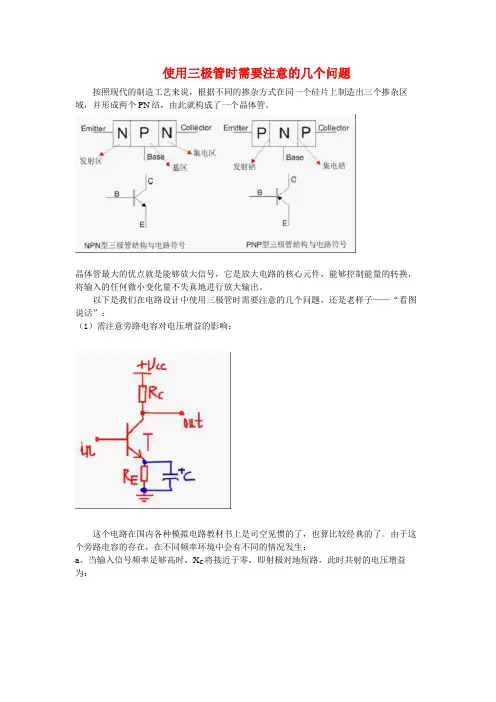

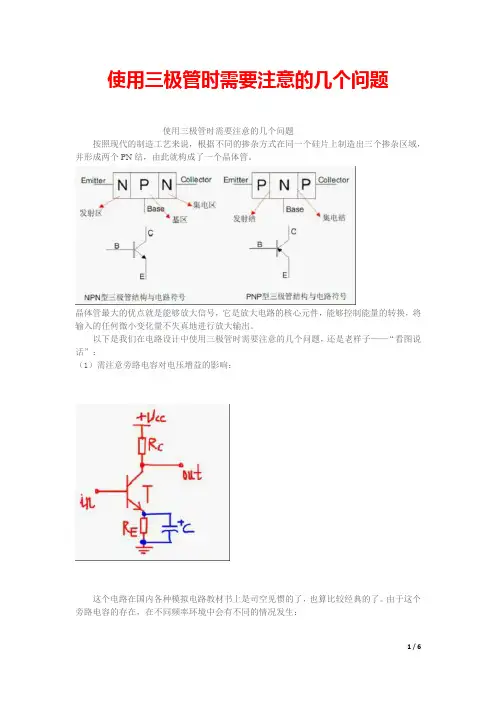

以下是我们在电路设计中使用三极管时需要注意的几个问题,还是老样子——“看图说话”:(1)需注意旁路电容对电压增益的影响:这个电路在国内各种模拟电路教材书上是司空见惯的了,也算比较经典的了。
由于这个旁路电容的存在,在不同频率环境中会有不同的情况发生:a、当输入信号频率足够高时,X C将接近于零,即射极对地短路,此时共射的电压增益为:b、当输入信号频率比较低时,X C将远大于零,即相当于开路,此时共射的电压增益为:由此可以看出,在使用三极管设计电路时需要掂量旁路电容对电压增益带来的影响。
(2)需注意三极管内部的结电容的影响:由于半导体制造工艺的原因,三极管内部不可避免地会有一定容值的结电容存在,当输入信号频率达到一定程度时,它们会使得三极管的放大作用“大打折扣”,更糟糕的是,它还会因此引起额外的相位差。
a、由于C be的存在,输入信号源的内阻R S和X Cbe形成了一个鲜为人知的分压器,也可以看成是一个LPF,当输入信号的频率过高时,三极管基极的电位就会有所下降,此时电压增益就随之减小。
b、由于C bc的存在,当输入信号的频率过高时,V out的一部分会经过C bc反馈到基极,又因为此反馈信号和输入信号有180°的相位差,所以,这样也会降低基极的电位,电压增益也由此下降。
(3)需明确把握三极管的截止频率:这个电路图是一个等效过后的图,其中C L是集电极到发射极、集电极到基极之间的结电容以及负载电容的等效电容。
当输入信号的频率达到时,三极管的增益开始迅速下降。
为了很好地解决这个问题,就得花心思把C L尽量减小,由此,f H就可以更高一些。
1. 三极管工作状态的判断方法:分析电路时,判断三极管的功能,如果能够知道该三极管三个管脚的电压和该三极管起得作用(放大还是开关),。
对于NPN 而言,如果Uc>Ub>Ue ,该管处于放大状态,放大一定的电流,一般是在模拟电路中起了作用(此时Uce 之间的电压是不确定的);如果Ub>Ue ,Ub>Uc ,该管处于饱和状态,c-e 之间导通,其管压降为0.3-0.7V ,与截止区相对立,此时该三极管起到了开关的作用,一般应用在数字电路中。
如图所示:对于PNP 而言,当Ue>Ub>Uc,即集电极反偏、发射极正偏,处于放大状态;当Ue>Ub 且Uc>Ub(这时候,Uc ≈Ue),即集电极和发射极都正偏,处于饱和状态。
2.三极管的使用方法:我们经常在单片机系统中连接三极管起到开关的作用,经典电路如下图所示:(如果在单片机系统中出现三极管时,那么该三极管大多数甚至几乎全部情况下都会处于开-关状态。
因为单片机输出的都是数字量,要么是0,要么是1,不可能出现别的情况。
因此对应的三极管也要么开通,要么关断。
在上面电路中,如果按照开始时说的三极管状态的判别方法,是不行的。
因为c 点得工作电压是不确定的(实际上在真正的电路中c 点电压是确定的,但是从电路图中我们看不出来)。
真正的判断方法如下:当I/0引脚为高电平时,b 点基极的电流是一定的,那么c 点电流也是一定的,而且是处在了三极管的饱和区,因此b 点的电压为0.7v ,三极管导通,则c 点的电压与e 点压相同(比e 点略大,约为0.5v,即为Uce ),即OUT (输出端处于低电平)端为低电平状态。
当I/0引脚为低电平时,NPN 三极管断开,c-e 之间不导通,那么此时c 点(OUT )电位为高电平即VCC 电压。
这从而达到了用单片机引脚来控制Vcc 的效果。
综上所述:当I/O 为高电平,b-e 之间有电压,三极管导通,c-e 管压降小,OUT 为低电平(≈0.5);当I/O 为低电平时,b-e 之间没电压,三极管关断,c-e 管压降非常大,OUT 为高电平=Vcc ;上面就是NPN 的使用方法。

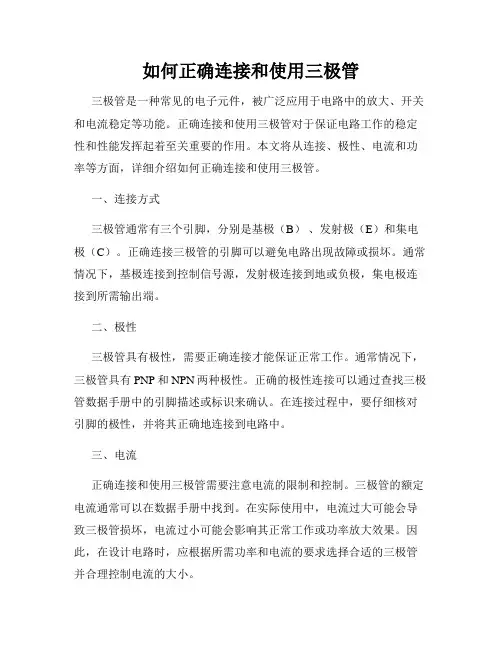

如何正确连接和使用三极管三极管是一种常见的电子元件,被广泛应用于电路中的放大、开关和电流稳定等功能。
正确连接和使用三极管对于保证电路工作的稳定性和性能发挥起着至关重要的作用。
本文将从连接、极性、电流和功率等方面,详细介绍如何正确连接和使用三极管。
一、连接方式三极管通常有三个引脚,分别是基极(B)、发射极(E)和集电极(C)。
正确连接三极管的引脚可以避免电路出现故障或损坏。
通常情况下,基极连接到控制信号源,发射极连接到地或负极,集电极连接到所需输出端。
二、极性三极管具有极性,需要正确连接才能保证正常工作。
通常情况下,三极管具有PNP和NPN两种极性。
正确的极性连接可以通过查找三极管数据手册中的引脚描述或标识来确认。
在连接过程中,要仔细核对引脚的极性,并将其正确地连接到电路中。
三、电流正确连接和使用三极管需要注意电流的限制和控制。
三极管的额定电流通常可以在数据手册中找到。
在实际使用中,电流过大可能会导致三极管损坏,电流过小可能会影响其正常工作或功率放大效果。
因此,在设计电路时,应根据所需功率和电流的要求选择合适的三极管并合理控制电流的大小。
四、功率三极管的功率也是一个需要注意的重要参数。
功率过大会导致三极管过热,甚至损坏,功率过小则可能影响其输出的放大效果。
在实际应用中,应根据所需功率和工作条件来选取适当的三极管,并合理设计散热措施,以确保三极管的正常工作和可靠性。
五、综合考虑除了以上几个方面的注意事项,正确连接和使用三极管还需综合考虑其他因素,例如工作频率、环境温度等。
不同的三极管适用于不同的频率范围,因此,在选择三极管时应根据实际需求来确定合适的型号。
同时,环境温度和散热条件也会影响三极管的性能和可靠性,应注意合理布局,确保散热良好,避免过热问题。
在实际连接和使用三极管时,还应当遵循一些基本原则,例如避免引脚短路、保持引脚间的间距、合理布局电路板等。
此外,还可以使用示波器等仪器来观察三极管输入输出的波形,以判断是否正常工作。

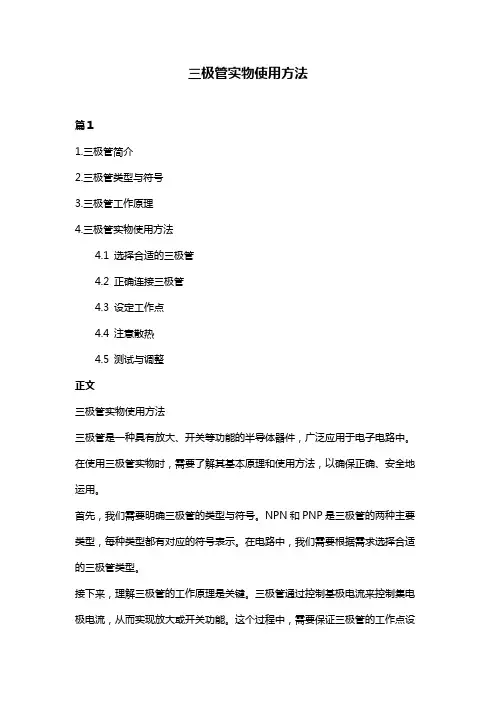

三极管实物使用方法篇11.三极管简介2.三极管类型与符号3.三极管工作原理4.三极管实物使用方法4.1 选择合适的三极管4.2 正确连接三极管4.3 设定工作点4.4 注意散热4.5 测试与调整正文三极管实物使用方法三极管是一种具有放大、开关等功能的半导体器件,广泛应用于电子电路中。
在使用三极管实物时,需要了解其基本原理和使用方法,以确保正确、安全地运用。
首先,我们需要明确三极管的类型与符号。
NPN和PNP是三极管的两种主要类型,每种类型都有对应的符号表示。
在电路中,我们需要根据需求选择合适的三极管类型。
接下来,理解三极管的工作原理是关键。
三极管通过控制基极电流来控制集电极电流,从而实现放大或开关功能。
这个过程中,需要保证三极管的工作点设置得当,否则可能导致性能下降甚至损坏。
那么,在具体的实物使用过程中,我们应该注意哪些方面呢?首先,我们需要根据电路需求选择合适的三极管。
不同的三极管具有不同的参数和性能,如放大倍数、耐压值等,需要根据实际需求进行选择。
其次,正确连接三极管。
三极管有三个引脚,分别是基极、发射极和集电极。
在电路中,需要将它们正确连接到相应的位置。
然后,设定合适的工作点。
根据电路需求和三极管的参数,合理设置工作点,以保证三极管正常工作。
此外,注意散热问题。
三极管在工作过程中会产生热量,如果散热不良可能导致性能下降或损坏。
因此,需要采取合适的散热措施。
最后,对三极管进行测试与调整。
在实际使用中,需要定期对三极管进行测试和调整,确保其性能稳定可靠。
篇21.三极管简介2.三极管类型与符号3.三极管工作原理4.三极管实物使用方法4.1 选择合适的三极管4.2 正确连接三极管4.3 设定工作点4.4 注意散热问题5.使用三极管时的注意事项正文三极管是一种具有放大、开关等功能的电子器件,广泛应用于各种电子设备中。
在使用三极管实物时,需要了解其使用方法,以确保其正常工作并避免损坏。
首先,需要根据具体的应用场景选择合适的三极管类型。
使用三极管时需要注意的几个问题按照现代的制造工艺来说,根据不同的掺杂方式在同一个硅片上制造出三个掺杂区域,并形成两个PN结,由此就构成了一个晶体管。
晶体管最大的优点就是能够放大信号,它是放大电路的核心元件,能够控制能量的转换,将输入的任何微小变化量不失真地进行放大输出。
以下是我们在电路设计中使用三极管时需要注意的几个问题,还是老样子——“看图说话”:(1)需注意旁路电容对电压增益的影响:这个电路在国内各种模拟电路教材书上是司空见惯的了,也算比较经典的了。
由于这个旁路电容的存在,在不同频率环境中会有不同的情况发生:a、当输入信号频率足够高时,X C将接近于零,即射极对地短路,此时共射的电压增益为:b、当输入信号频率比较低时,X C将远大于零,即相当于开路,此时共射的电压增益为:由此可以看出,在使用三极管设计电路时需要掂量旁路电容对电压增益带来的影响。
(2)需注意三极管内部的结电容的影响:由于半导体制造工艺的原因,三极管内部不可避免地会有一定容值的结电容存在,当输入信号频率达到一定程度时,它们会使得三极管的放大作用“大打折扣”,更糟糕的是,它还会因此引起额外的相位差。
a、由于C be的存在,输入信号源的内阻R S和X Cbe形成了一个鲜为人知的分压器,也可以看成是一个LPF,当输入信号的频率过高时,三极管基极的电位就会有所下降,此时电压增益就随之减小。
b、由于C bc的存在,当输入信号的频率过高时,V out的一部分会经过C bc反馈到基极,又因为此反馈信号和输入信号有180°的相位差,所以,这样也会降低基极的电位,电压增益也由此下降。
(3)需明确把握三极管的截止频率:这个电路图是一个等效过后的图,其中C L是集电极到发射极、集电极到基极之间的结电容以及负载电容的等效电容。
当输入信号的频率达到时,三极管的增益开始迅速下降。
为了很好地解决这个问题,就得花心思把C L尽量减小,由此,f H就可以更高一些。

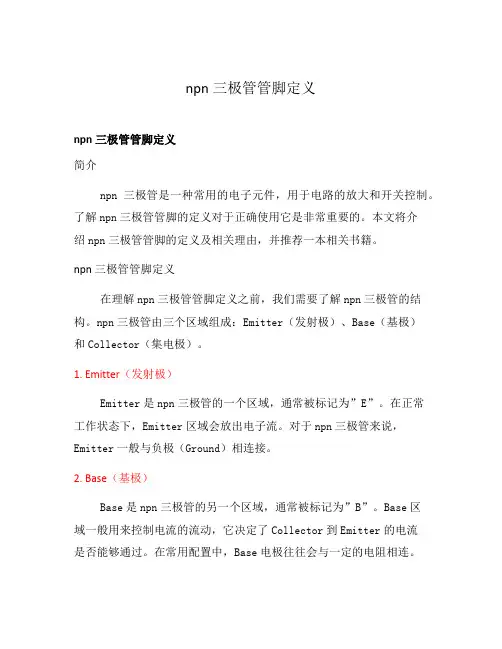

npn三极管管脚定义npn三极管管脚定义简介npn三极管是一种常用的电子元件,用于电路的放大和开关控制。
了解npn三极管管脚的定义对于正确使用它是非常重要的。
本文将介绍npn三极管管脚的定义及相关理由,并推荐一本相关书籍。

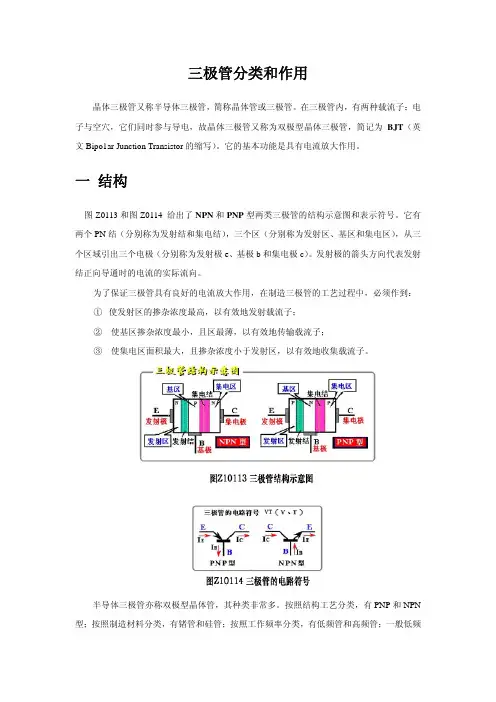

npn三极管管脚定义在理解npn三极管管脚定义之前,我们需要了解npn三极管的结构。
npn三极管由三个区域组成:Emitter(发射极)、Base(基极)和Collector(集电极)。
1. Emitter(发射极)Emitter是npn三极管的一个区域,通常被标记为”E”。
在正常工作状态下,Emitter区域会放出电子流。
对于npn三极管来说,Emitter一般与负极(Ground)相连接。
2. Base(基极)Base是npn三极管的另一个区域,通常被标记为”B”。
Base区域一般用来控制电流的流动,它决定了Collector到Emitter的电流是否能够通过。
在常用配置中,Base电极往往会与一定的电阻相连。
3. Collector(集电极)Collector是npn三极管的第三个区域,通常被标记为”C”。
Collector区域负责收集从Base流出的电子流,它与负极(Ground)相连。
理由了解npn三极管管脚的定义很重要,因为它直接影响到npn三极管的使用。
准确地连接npn三极管的管脚可以确保电路正常工作。
同时,理解npn三极管管脚的定义也是学习电子原理和设计电路的基础。
推荐书籍《电子元器件数据手册》该书籍是一本权威的电子元器件数据参考手册,其中包括各种常用的电子元件的参数、管脚定义等信息。
在该书中,你可以找到npn三极管以及其他各种常见电子元件的详细管脚定义和使用方法。
这本书非常适合作为电子工程师和创作者的参考书籍。
该书的作者是多名资深电子工程师和学者,对电子元器件的研究和应用有着丰富的经验。
这本书内容详尽,结构清晰,非常适合初学者和专业人士阅读。
在阅读《电子元器件数据手册》时,你可以快速找到npn三极管的管脚定义,以及其他有关npn三极管的重要信息,帮助你更好地理解和应用npn三极管。
npn三极管和pnp三极管驱动继电器原理概述及解释说明1. 引言1.1 概述NPN三极管和PNP三极管是常见的电子元件,它们在电路中广泛应用于继电器的驱动。
本文将对NPN三极管和PNP三极管驱动继电器原理进行概述和解释。
首先介绍两种三极管的基本原理,然后探讨它们与继电器的连接方式以及各自的优势和应用场景。
接下来将比较两者之间的区别并提供选择合适驱动方案的方法。
最后从总结已有研究成果出发,展望未来对这两种驱动方案的进一步研究与应用。
1.2 文章结构本文分为五个部分。
首先是引言部分,概述了本文关于NPN三极管和PNP三极管驱动继电器原理的内容以及文章结构。
第二部分将详细介绍NPN三极管驱动继电器原理,包括其基本原理、连接方法以及优势和应用场景。
第三部分则描述了PNP三极管驱动继电器的相同内容。
在第四部分中,我们将比较两种驱动方案之间的区别,并给出选择合适方案的方法。
最后,第五部分总结了NPN三极管和PNP三极管驱动继电器的原理和应用,并展望了未来对这两种方案的研究与应用。
1.3 目的本文旨在全面介绍和解释NPN三极管和PNP三极管驱动继电器的原理、优势与应用场景,并帮助读者了解两种驱动方案之间的区别并选择合适的驱动方案。
通过对已有研究成果进行总结,本文还将展望未来对这两种方案进一步研究与应用的可能性。
通过阅读本文,读者将获得关于NPN三极管和PNP三极管驱动继电器原理更深入的了解,同时也能为实际应用中做出明智的选择提供参考。
2. NPN三极管驱动继电器原理:2.1 NPN三极管基本原理:NPN三极管是一种常用的双面效应晶体管,由有源区、基区和集电区组成。
在NPN三极管中,有源区为n型材料,基区为夹在其中的p型材料,而集电区则是n型材料。
当在NPN三极管的基极加上正向电压时,就会形成足够的电子激发,使得位于有源区内的n型电子流进入p型基极。
这导致整个器件从开路状态变为导通状态。
2.2 NPN三极管与继电器连接方法:使用NPN三极管驱动继电器时,可以将继电器的控制端(也称为触发端)连接到NPN三极管的发射端。
三极管的应用电路NPN和PNP型三极管的区别了解三极管的使用方法、PNP和NPN区分及S8050和S8550 ,主要分为以下几个方面:一、三极管介绍二、三极管结构(以NPN管为例)三、三极管的(工作原理)四、NPN和PNP型三极管区别五、S8050和S8550六、三极管应用电路一、三极管介绍三极管,全称应为(半导体)三极管,也称双极型(晶体管)、晶体三极管,是一种(电流)控制电流的半导体器件,其作用是把微弱(信号)放大成幅度值较大的电信号,也用作无触点开关。
常见的三极管为9012、S8550、9013、S8050。
(单片机)应用电路中三极管主要的作用就是开关作用。
其中9012与8550为PNP型三极管,可以通用。
其中9013与8050为NPN型三极管,可以通用。
三极管结构有NPN和PNP两种,因为(电子)比空穴有更高的迁移率,所以NPN比PNP型三极管获得更广泛的应用。
每个公司生产的三极管脚位不一定一致,但是封装类型一般一样,常见的封装三极管有TO-92封装和SOT-23封装,如下图。
图1 三极管封装二、三极管结构(以NPN型为例)三极管的基本结构是由两个背靠背的PN结构成(如下图所示)。
基极和发射极之间的PN结称为发射结,基极和集电极之间的PN结称为集电结。
在三极管器件的设计中,通常会在发射区进行N型高掺杂,以便在发射结正偏时从发射区注入基区的电子在基区形成相当高的电子浓度梯度。
基区设计的很薄且浓度很低,这样注入到基区的电子只有很少一部分与多子空穴复合形成基极电流。
与基区电子复合的源源不断的空穴需要基极提供电流来维持。
在设计中对集电区则进行较低的P型掺杂且面积很大,以便基区高浓度的电子扩散进去集电区形成集电极电流。
三、三极管工作原理三极管有三个工作区域,分别为截止区(cut-offregion) 、放大区(acitveregion) 、饱和区(satura(ti)onregion) 。
下面我们结合下图对各个区域的工作状态进行分析。
三极管各组态放大器增益介绍三极管是一种常用的电子元件,广泛应用于放大、开关等电路中。
在放大器电路中,通过不同的组态方式可以实现不同的放大倍数,即增益。
本文将详细介绍三极管各组态放大器的原理、特点和计算方法。
一、共发射极放大器(CE)共发射极放大器是最常见的三极管组态之一,其特点是输入信号加在基极上,输出信号从集电极取出。
下面将详细介绍共发射极放大器的增益计算方法。
1. 增益计算公式共发射极放大器的电流增益(β)定义为集电极电流变化量与基极电流变化量之比。
通常情况下,我们可以使用以下公式来计算共发射极放大器的增益:Voltage Gain(A v)=Output Voltage Input VoltageCurrent Gain(β)=ΔI c ΔI b其中,ΔI c是集电极电流变化量,ΔI b是基极电流变化量。
2. 增益的计算方法共发射极放大器的增益计算通常分为两种情况:直流增益和交流增益。
2.1 直流增益直流增益是指在静态工作点上,输入信号为零时的放大倍数。
我们可以通过以下步骤来计算直流增益:1.根据电路图,确定三极管的参数,例如:V CC(集电极电源),R C(集电极负载电阻),R B(基极电阻)等。
2.使用基尔霍夫定律和欧姆定律来分析电路,以确定静态工作点。
3.在静态工作点上,计算集电极电流I C和基极电流I B。
4.计算直流增益βDC,可以使用以下公式:βDC=I C I B2.2 交流增益交流增益是指在输入信号存在时的放大倍数。
通常情况下,我们可以通过以下步骤来计算交流增益:1.将输入信号与直流工作点相耦合。
2.根据小信号模型(即将三极管视为线性元件),使用基尔霍夫定律和欧姆定律来分析电路。
3.计算交流增益βAC,可以使用以下公式:βAC=V OUT V IN3. 共发射极放大器的特点共发射极放大器具有以下特点: - 输入阻抗较低,输出阻抗较高。
- 增益较高,通常可达几十至几百倍。
- 频率响应较宽,适用于低频到中频范围。
三级管基极输入交流电正负0 6首先,我们来了解一下三极管(又称晶体管)的基本工作原理。
三极管是由一种半导体材料制成的电子元器件,主要由三个区域组成:发射极(Emitter)、基极(Base)和集电极(Collector)。
当从基极输入正负0 6的交流电信号时,会对三极管的工作状态产生影响。
在正半个交流周期中,输入信号的正半部分使得基极电压逐渐升高,而在负半个周期中,输入信号的负半部分使得基极电压逐渐降低。
这样,基极输入交流电正负0 6的变化将导致三极管的工作状态不断切换,进而对集电极电流产生控制作用,从而实现放大或控制交流信号的功能。
在正半个周期中,当输入信号的正半部分使得基极电压逐渐升高时,三极管处于正偏压状态,即基极电压高于发射极电压,形成了正向偏置。
这样,基极输入的正半波信号将使得三极管处于导通状态,电流从发射极进入基极,再进入集电极。
在这种情况下,三极管的放大作用将会被激发,输出的电流将大于输入的电流,起到放大信号的作用。
在负半个周期中,当输入信号的负半部分使得基极电压逐渐降低时,三极管处于反偏压状态,即基极电压低于发射极电压,形成了反向偏置。
这样,基极输入的负半波信号将使得三极管处于截止状态,不会有电流从发射极进入基极,进而不会流入集电极。
在这种情况下,三极管将会截断,不会放大信号。
因此,当基极输入交流电正负0 6的交流信号输入到三极管时,会根据信号的正负半部分的不同,控制三极管的工作状态,从而实现对输入信号的放大或者截断。
这个过程是通过三极管的电流放大功能实现的。
需要注意的是,三极管对于输入信号的放大是有限的,有一个最大放大倍数的限制。
同时,正负0 6的交流信号应满足三极管的工作要求,如合适的电压、电流等。
当输入信号的幅度过大或者频率过高时,可能导致三极管工作不正常,甚至损坏。
总结起来,在正负0 6的交流信号输入到三极管的基极时,它可以根据信号的正负半周期控制三极管的导通或截断,从而实现对输入信号的放大或者截断。
三极管导通条件三极管是一种可以控制电流和电压的半导体器件,它是一种压控式晶体管,可以使用极小的电压和电流操作,从而控制或改变较大的电流和电压。
可以说,三极管是一种压力控制元件,它的压力控制能力有助于控制电器的输入和输出电流和电压,从而实现智能化的控制。
三极管的压力控制能力在很多应用中都发挥着不可替代的作用,例如电视机、收音机、电脑和其他电子设备等等。
为了使三极管正常工作,必须符合三极管导通条件。
这些导通条件中最重要的是基极电压,也称为偏压电压。
三极管的基极电压是由三个极子的电压差所决定的。
若实现三极管导通,需要满足以下两种条件:一是在基极和发射极之间的电压差要大于零;二是基极和发射极之间的电容差要大于零。
三极管的基极电压受两个重要因素的影响,一是空乏电压,另一个是基极对发射极的压抑作用。
当基极电流小于发射极电流时,基极压抑作用大,此时基极电压比空乏电压略低。
空乏电压是三极管正常工作的最低电压,它的大小受拉绝缘特性的影响而定,一般来讲,空乏电压越大,三极管的导通电压也越大。
基极对发射极的压抑作用受三极管工作状态的影响,它依赖于基极和发射极之间的电容差,以及基极电流与发射极电流的差值。
当基极电流大于发射极电流时,三极管处于放大状态,基极压抑作用小;当基极电流小于发射极电流时,三极管处于放大状态,基极压抑作用大。
三极管导通条件紧密地关系到三极管在电路中的操作特性,只有满足三极管导通条件,三极管才能正常工作,从而实现信号的改变和控制。
三极管在电路中的应用受到其导通条件的制约,而这就是它的重要性所在。
三极管的使用、设计和分析,都需要精确的掌握和理解三极管导通条件,以便更好地控制电路中三极管的行为。
三极管导通条件是指三极管在正常工作时必须满足的电压和电流的要求,它们是三极管正常工作的重要条件,因此,在进行三极管的维修和使用时,要特别注意它们的正确设置。
正确的设置可以确保三极管正常工作,从而获得最佳的性能。
从上述分析可以得出,三极管的导通条件对它的正常工作至关重要,在使用三极管进行电路设计时,一定要充分考虑这些条件。
1.三极管工作状态的判断方法:
分析电路时,判断三极管的功能,如果能够知道该三极管三个管脚的电压和该三极管起得作用(放大还是开关),。
对于NPN而言,如果Uc>Ub>Ue,该管处于放大状态,放大一定的电流,一般是在模拟电路中起了作用(此时Uce之间的电压是不确定的);如果Ub>Ue, Ub>Uc,该管处于饱和状态,c-e之间导通,其管压降为0.3-0.7V,与截止区相对立,此时该
二极管起到了开关的作用,
如图所示:
般应用在数字电路中。
3.72
12
*
饱和
3. 3
放大区截■
止
3
区
3
区
对于PNP而言,当Ue>Ub>Uc即集电极反偏、发射极正偏,处于放大状态;当Ue>Ub 且
Uc>Ub(这时候,Uc^ Ue),即集电极和发射极都正偏,处于饱和状态。
2.三极管的使用方法:
我们经常在单片机系统中连接三极管起到开关的作用,经典电路如下图所示:
如果在单片机系统中出现三极管时,那么该三极管大多数甚至几乎全部情况下都会处于
开-关状态。
因为单片机输出的都是数字量,要么是0,要么是1,不可能出现别的情况。
因
此对应的三极管也要么开通,要么关断。
在上面电路中,如果按照开始时说的三极管状态的判别方法,是不行的。
因为c点得工
作电压是不确定的(实际上在真正的电路中c点电压是确定的,但是从电路图中我们看不出
来)。
真正的判断方法如下:当I/0引脚为高电平时,b点基极的电流是一定的,那么c点电
流也是一定的,而且是处在了三极管的饱和区,因此b点的电压为0.7v,三极管导通,贝U c
点的电压与e点压相同(比e点略大,约为0.5v,即为Uce),即OUT (输出端处于低电平)端为低电平状态。
当I/0引脚为低电平时,NPN三极管断开,c-e之间不导通,那么此时 c 点(OUT)电位为高电平即VCC电压。
这从而达到了用单片机引脚来控制Vcc的效果。
综上所述:当I/O为高电平,b-e之间有电压,三极管导通,c-e管压降小,OUT为低电平(Q 0.5);当I/O为低电平时,b-e之间没电压,三极管关断,c-e管压降非常大,OUT为高电平=Vcc;
上面就是NPN的使用方法。
我们可以这么理解:在使用NPN时,要尽可能将e端接地,当b 端比e端至少高0.7v时,管子导通;否则管子断开。
同理,我们可以得出PNP三极管的使用电路和方法:
单片机引脚
(I/O)
PNP三极管是通过比较e-b之间的电压,来决定e-c之间的导通状态。
当e端电压>b端电压+0.7v,则管子e-c导通,c端电压接近e端电压;否则,管子断开。
上图所示,当I/O为高电平时(+5v),管子关闭,OUT输出为低电平即0v;当I/O为低电平时(0v), b端电压低于e端电压,则管子导通,OUT输出为* 5v,即为高电平。
实际
上,此时e-b端为0.7v, b端电压为4.3v, I/O电压为0v。
从而达到了用单片机端口来控制OUT的结果。
上面就是PNP的使用方法。
我们可以这么理解:在使用PNP时,要尽可能将e端接电
源,当e端比b端至少高0.7v时,管子导通;否则管子断开。
注意:不管是PNP还是NPN,当管子导通了之后,e-b (PNP)和b-e ( NPN)之间的电压为0.7v (硅材料)。
最终总结:通过上述,判断NPN和PNP通断情况,就是要看e-b (PNP)和b-e (NPN)
之间的电压大小情况。
三极管导通时,相当于c-e导通的。
