ST位移时间图像专题练习

运动的图像--S-t图像同步练习1．甲、乙两物体的运动情况如右图所示，下列结论正确的是：A．甲做匀加速直线运动，乙做匀减速直线运动B．经过2.5s，两物体相遇，相遇时它们位移相同C．经过5s的时间，乙物体到达甲物体的出发点D．甲、乙两物体的速度大小相等、方向相同2．某物体沿直线运动的位移—时间图象如图所示，则在0-4s内物体通过的路程S为（）A．S=2mB．S=-2mC．S=6mD．S=10m3．某物体的位移—时间图象如图所示，则下列叙述正确的是A．物体运动的轨迹是抛物线B．0—4s物体运动得越来越慢C．4s—8s物体向正方向做加速运动D．8s内物体运动的路程是160m4．图示是甲、乙两物体沿直线运动的x—t图象，由图可知（）xA．甲做匀减速运动，乙做匀加速运动B．甲乙两物体运动方向相反C．5s末两物体相遇D．甲的速度小于乙的速度5．如右图（题12）是a和b两质点在同一条直线上运动的位移一时间图象，以下说法正确的是：A．两质点同地点而不同时出发B．在运动的全过程，a运动得比b快；C．在0～t1前b运动得比a快，在t1后a运动得比b快D．a和b两质点速度大小和方向都不同6．如下图所示，为A、B、C三个物体从同一地点，同时出发沿同一方向做直线运动的ts 图象，则在0-t0时间内，下列说法正确的是A．A物体平均速度最大，B物体平均速度最小B．三个物体的平均速率相等C．三个物体始终沿着同一方向运动D．t0时C物体的速度比B物体的速度大7．(多选) 做直线运动的甲、乙两物体的位移一时间图像如图所示，则（）A．当乙开始运动时，两物体相距20mB．在0～10s这段时间内，物体间的距离逐渐变大C．在10s~25s这段时间内，物体间的距离逐渐变小D．两物体在10s时相距最远，在25s时相遇8．龟兔赛跑的故事中，按照故事情节，兔子和乌龟的位移图象如图所示，由图可知（）XA.兔子和乌龟是同时同地出发B.兔子和乌龟在比赛途中相遇过一次C.乌龟做的是匀速直线运动，兔子是沿着折线跑的D.乌龟先通过预定位置到达终点9．A，B两物体x-t图象如图所示，由图可知（）A．在5s内两物体的位移相同，5s末两物体相遇B．从第3s起，两物体运动方向相同，且v A>v BC．两物体由同一位置开始运动，但是物体A比B迟3s才开始运动D．5s内两物体的平均速度相等10．a、b、c三个物体在同一条直线上运动，三个物体的x ­t图象如图所示，图象c是一条抛物线，坐标原点是抛物线的顶点，下列说法中正确的是（）．A．a、b两物体都做匀速直线运动，两个物体的速度相同B．a、b两物体都做匀速直线运动，两个物体的速度大小相等，方向相反C．在0～5 s内，当t＝5 s时，a、b两个物体相距最近D ．物体c 一定做变速直线运动11．如图所示为甲、乙两个物体在同一直线上运动的x-t 图象,下列说法正确的是( )A ．两物体的速度大小相等，方向相反B ．在t=1s 时，甲、乙两物体相遇C ．在前2s 时间内，甲、乙两物体的位移相同D ．在t=2s 时，乙物体的运动方向发生了变化12．一遥控玩具小车在平直路上运动的位移时间图象如图所示，则（ ）A ．15s 末汽车的位移为300mB ．前10s 内汽车的加速度为32/s mC ．20s 末汽车的速度为 -1m ／sD ．前25s 内汽车做单方向直线运动13．如图所示，为甲、乙两物体相对于同一坐标的x-t 图像，则下列说法正确的是（ ）A ．甲、乙均做匀变速直线运动B.甲比乙早出发时间t 0C ．甲、乙运动的出发点相距x 0D.甲的速率大于乙的速率14．如图为一质点运动的位移随时间变化的图象，图象是一条抛物线，方程为x ＝－5t 2＋40t ，下列说法正确的是( )A．质点的加速度大小是5m/s2B．质点做匀减速运动，t=8s时质点离出发点最远C．质点的初速度大小是20m/sD．t＝4s时，质点的速度为零15．物体做匀变速直线运动的位移一时间图像如图所示，由图中数据可求出的物理量是（）A．可求出物体的初速度B．可求出物体的加速度C．可求出物体的平均速度D．可求出物体通过的路程16．如图，折线是表示物体甲从A地向B地运动的“s-t”图象，直线表示物体乙从B地向A地运动的“s-t”图象，则下列说法正确的是甲乙A．在2~6s内，甲作匀速直线运动B．乙作匀速直线运动，其速度大小为5m/sC．从计时开始至甲、乙相遇的过程中，乙的位移大小为60mD．在t=8s时，甲、乙两物体的速度大小相等17．t=0时甲、乙两物体同时从同一地点出发沿同一直线运动，甲做匀速运动，乙做初速度为零的匀加速运动，以出发点为参考点，它们的位移—时间（x －t ）图像如图所示，设甲、乙两物体在t 1时刻的速度分别为v 甲、v 乙，则关于能否确定v 甲：v 乙的值，下面正确的是（ ）A ．能确定，v 甲： v 乙=2:1B ．能确定，v 甲：v 乙=1:2C ．能确定，v 甲：v 乙= 2:1D ．只能比较v 甲与v 乙的大小，无法确定v 甲与v 乙的比值18．如图所示为某人在医院做的心电图（部分）．已知心电图中方格纸的每小格长1 mm ，做心电图的仪器卷动纸带的速度为1.5 m/min ．则可以确定此人的心率为（ ）A ．80次/ minB ．70次/ min C ．60次/ min D ．50次/ min19．小李讲了一个龟兔赛跑的故事：龟、免从同一地点出发，发令枪响后龟缓慢地向终点跑去，直至到达终点，兔自恃跑得快，让龟跑了一段时间后才开始跑，当它超过龟后便在路旁睡起觉来，一觉醒来睁眼一看，龟快接近终点了，于是便奋力追去，但最终还是让龟先到达了终点，据此，我们可以将龟兔赛跑的运动过程用位移一时间图象来表示，在下图中正确的是 （ ）20．甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的x-t 图象如图所示，则下列说法正确的是A ．t 1 时刻，乙车从后面追上甲车B ．t 1 时刻，两车相距最远C ．t 1 时刻，两车的速度刚好相等D ．0到t 1时间内，乙车的平均速度小于甲车的平均速度10 70 20 30 40 50 60 80参考答案1．C【解析】试题分析：由图可知，甲做正方向的匀速直线运动，乙做反方向的匀速直线运动，故A错误；2.5s时两物体的坐标相同，故两物体相遇，相遇时它们相对于坐标原点的位移方向相反，故B错误； 5s时，乙回到原点，即甲物体的出发点，故C正确；图象的斜率表示物体的速度，由图可知速度大小相当，但方向相反，故D错误；考点：考查了位移时间图像2．D【解析】试题分析：根据位移-时间图象切线的斜率表示速度，可知0-2s物体沿正方向运动，通过的位移大小为：1844x m m m∆=-=；2-3s内物体沿负方向运动，通过的位移大小为：2826x m m m∆=-=；所以在0-4s内物体通过的路程S为：124610S x x m=∆+∆=+=，故D正确．考点：考查了位移时间图像3．BD【解析】试题分析：位移时间图线是反映位移随时间的变化规律，不是物体运动的轨迹，位移图象只能表示物体做直线运动．故A错误．s-t图象的斜率表示速度大小，由图可以看出0-4s内图线斜率越来越小，故物体运动得越来越慢，B正确；s-t图象的斜率的正负表示速度的正负，在4-8s内物体的位移为负，知物体的运动方向为负，且斜率越来越大，即物体做负方向的加速运动．故C错误．在8s内物体先想正向运动80m 然后向负向运动80m，总路程为：80+80=160m，故D正确．故选：BD．考点：s-t图线；4．BC【解析】试题分析：在xt图像中，斜率表示速度，斜率的正负表示速度方向，知甲做负方向的匀速直线运动，乙做正方向的匀速直线运动，A错误，B正确；斜率的大小表示速度的大小，D错误；交点表示相遇，C正确；考点：本题考查xt图像。

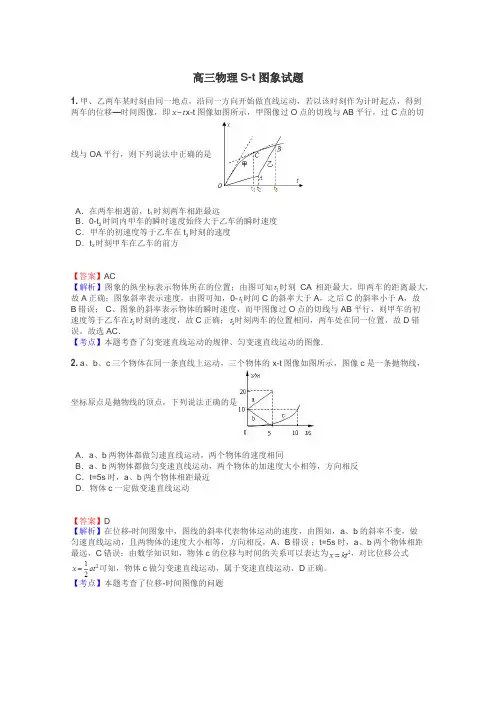

高三物理S-t图象试题1.甲、乙两车某时刻由同一地点，沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移—时间图像，即x-t图像如图所示，甲图像过O点的切线与AB平行，过C点的切线与OA平行，则下列说法中正确的是时刻两车相距最远A．在两车相遇前，t1时间内甲车的瞬时速度始终大于乙车的瞬时速度B．0-t2C．甲车的初速度等于乙车在t时刻的速度3时刻甲车在乙车的前方D．t3【答案】AC【解析】图象的纵坐标表示物体所在的位置；由图可知时刻CA相距最大，即两车的距离最大，故A正确；图象斜率表示速度，由图可知，0-时间C的斜率大于A，之后C的斜率小于A，故B错误； C、图象的斜率表示物体的瞬时速度，而甲图像过O点的切线与AB平行，则甲车的初速度等于乙车在时刻的速度，故C正确；时刻两车的位置相同，两车处在同一位置，故D错误。

故选AC．【考点】本题考查了匀变速直线运动的规律、匀变速直线运动的图像.2. a、b、c三个物体在同一条直线上运动，三个物体的x-t图像如图所示，图像c是一条抛物线，坐标原点是抛物线的顶点，下列说法正确的是A．a、b两物体都做匀速直线运动，两个物体的速度相同B．a、b两物体都做匀变速直线运动，两个物体的加速度大小相等，方向相反C．t=5s时，a、b两个物体相距最近D．物体c一定做变速直线运动【答案】D【解析】在位移-时间图象中，图线的斜率代表物体运动的速度，由图知，a、b的斜率不变，做匀速直线运动，且两物体的速度大小相等，方向相反，A、B错误；t=5s时，a、b两个物体相距最远，C错误；由数学知识知，物体c的位移与时间的关系可以表达为，对比位移公式可知，物体c做匀变速直线运动，属于变速直线运动，D正确。

【考点】本题考查了位移-时间图像的问题3.一遥控玩具汽车在平直路上运动的位移—时间图像如图所示，则（）A．15s内汽车的位移为300mB．前10s内汽车的加速度为3m/s2C．20s末汽车的速度为-1m/sD．前25s内汽车做单方向直线运动【答案】C【解析】由图象可知，15s末汽车的位移为30m，故A错误。

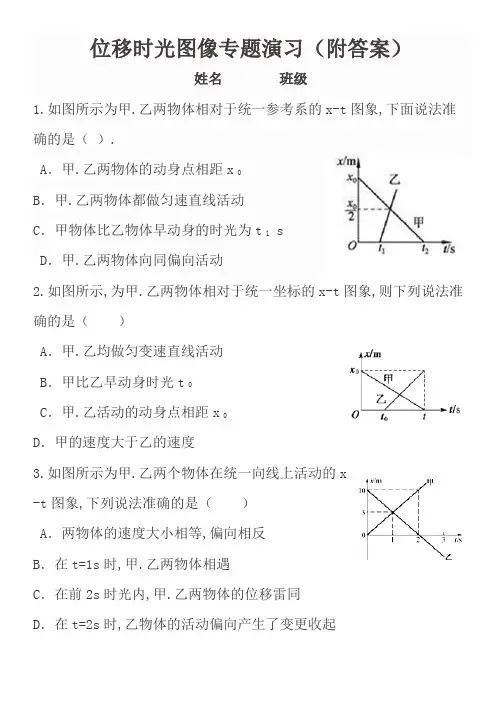

位移时光图像专题演习（附答案）姓名班级1.如图所示为甲.乙两物体相对于统一参考系的x-t图象,下面说法准确的是（）.A．甲.乙两物体的动身点相距x 0B．甲.乙两物体都做匀速直线活动C．甲物体比乙物体早动身的时光为t 1 sD．甲.乙两物体向同偏向活动2.如图所示,为甲.乙两物体相对于统一坐标的x-t图象,则下列说法准确的是（）A．甲.乙均做匀变速直线活动B．甲比乙早动身时光t 0C．甲.乙活动的动身点相距x 0D．甲的速度大于乙的速度3.如图所示为甲.乙两个物体在统一向线上活动的x-t图象,下列说法准确的是（）A．两物体的速度大小相等,偏向相反B．在t=1s时,甲.乙两物体相遇C．在前2s时光内,甲.乙两物体的位移雷同D．在t=2s时,乙物体的活动偏向产生了变更收起4.如图所示为甲.乙两物体活动的x-t图象,则下列说法准确的是（）A．甲物体做变速直线活动,乙物体做匀速直线活动B．两物体的初速度都为零C．在t1时光内两物体平均速度相等D．相遇时,甲的速度大于乙的速度5.聪聪同窗讲了一个龟兔竞走的故事,按照故工作节,明明同窗画出了兔子和乌龟的位移图像如图所示.下列说法错误的是( )A．故事中的兔子和乌龟是在统一地点同时动身的B．乌龟做的是匀速直线活动C．兔子和乌龟在比赛途中相遇两次D．乌龟先经由过程预定位移到达终点6.图示为A.B两活动物体的位移图象．下陈述法中准确的是（）A. A.B两物体开端时相距100m,同时相向活动B. B物体做匀速直线活动,速度大小为5m/sC. A物体在活动中停了6sD. A.B两物体活动8s时,在距A的动身点60m处相遇7.甲.乙两车某时刻由统一地点沿统一偏向开端做直线活动,若以该时刻作为计时起点得到两车的位移一时光图象如图所示,则下列说法准确的是（）A．t1时刻乙车从后面追上甲车B．t1时刻两车相距最远C．t1时刻两车的速度刚好相等D．0到t1时光内,两车的平均速度相等8.如图为某一质点作直线活动的位移x随时光变更的纪律,图为一条抛物线,则下列说法准确的是（）A．在10s末,质点的速度最大B．在1-10s内,质点所受合力的偏向与速度偏向相反C．在8s末和12s末,质点的加快度偏向相反D．在0-20s末,质点的位移大小为9m9.物体A.B的x-t图像如图所示,由图可知 [ ]A．从第3s起,两物体活动偏向雷同,且v A >v BB．两物体由统一地位开端活动,但物体A比B迟3s才开端活动C．在5s内物体的位移雷同,5s末A.B相遇D．5s内A.B的平均速度相等10.物体甲.乙的x-t图象如图所示,由图可知（）A．从第10s起,两物体活动偏向雷同,且v甲＞v乙B．两物体由统一地位开端活动,但乙比甲迟10s才开端活动C．25s末甲.乙相遇D．25s内甲.乙的平均速度相等11.如图所示是甲.乙两物体的x-t图象,由图可知（）A. 甲乙两物体同时动身B. 甲乙两物体的活动偏向雷同C. 甲乙两物体的动身点相距4mD. 甲乙两物体都做匀速直线活动且v甲<v乙1.ABC2.BC3.AB4.ACD5.A6.ABD7.A8.B9.A10.C11.CD。

S T位移时间图像专题练习HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】位移时间图像试题一、选择题1、质点1、2、3的s-t 图象如图所示,由图可以判断()A.三个质点均做匀速直线运动B.三个质点在t 时间内位移相同C.三个质点的出发点不同D.三个质点的运动快慢及运动方向相同2、下列各图中，不是．．匀速直线运动的是 （ ）3、甲、乙两物体朝同一方向做匀速直线运动，已知甲的速度大于乙的速度，t = 0时，乙在甲之前一定距离处，则两个物体运动的位移图象应是4、如图所示,A 、B 两图线分别表示在同一参考系中甲、乙两物体运动的位移—时间图象,下列说法正确的是()A.甲做直线运动,乙做曲线运动?B.甲、乙两物体均做直线运动C.交点M 表示两物体位移相等D.运动中甲、乙共相遇两次5、如图所示表示做匀速直线运动的物体的S－t图像，则它在20s内通过的路程是（）A．100m B．200m C．300m D．400m6、如图所示是甲、乙两物体的位移—时间图象,以甲的出发点为原点,出发时刻为开始计时时刻,则由图象可知()A.甲乙同时出发B.乙比甲先出发C.甲开始运动时,乙在甲前面x处 D.甲在中途停了一会儿,但最后还是追上了乙7、如图是做直线运动的甲、乙两物体的位移—时间图象，由图象可知()A.甲运动的时间比乙早t1 s? B.当t=t2时，两物体相遇C.当t=t2时，两物体相距最远 D.当t=t3时，两物体相距sm8、如图所示为A、B两人在同一直线上运动的位移图像，图像表示（）A．A、B两人同向而行B．A、B两人在第1 s末后相遇C．在5s内，A走的路程比B走的路程多D．在5s内，A走的位移比B走的位移大9、a、b、c 三个质点都在x轴上做直线运动，它们的位移－时间图象如图1－18所示。

下列说法正确的是（）A. 在0－t3时间内，三个质点位移相同B. 在0－t3时间内，质点c的路程比质点b的路程大C．质点a在时刻t2改变运动方向，质点c在时刻t1改变运动方向D．在t2－t3这段时间内，三个质点运动方向相同10、如图所示，是A、B两质点沿同一条直线运动的位移图象，由图可知（）A．质点A前2s内的位移是1m B．质点B第1s内的位移是2m C．质点A、B在8s内的位移大小相等 D．质点A、B在4s末相遇二、填空题11、如图所示为A、B、C三个物体作直线运动的 x-t图。

高中物理st图像练习题及讲解### 高中物理st图像练习题及讲解#### 练习题一：速度-时间图像（v-t图）题目描述：一辆汽车从静止开始加速，其加速度为2m/s²。

请根据以下v-t图像，回答问题。

1. 汽车在第2秒末的速度是多少？2. 汽车在第5秒内行驶的总距离是多少？解答：1. 根据v-t图像，我们可以看到在第2秒末，速度线与时间轴的交点对应的速度值为4m/s。

因此，汽车在第2秒末的速度是4m/s。

2. 要计算第5秒内行驶的总距离，我们需要先找到第4秒末和第5秒末的速度，然后使用公式 \( s = v_0t + \frac{1}{2}at^2 \) 来计算。

第4秒末的速度为8m/s，第5秒末的速度为10m/s。

将这些值代入公式，我们得到：- 第4秒末到第5秒末的距离：\( s_1 = 8 \times 1 +\frac{1}{2} \times 2 \times 1^2 = 9m \)- 第0秒到第4秒末的距离：\( s_2 = 0 \times 4 + \frac{1}{2} \times 2 \times 4^2 = 16m \)- 因此，第5秒内行驶的总距离为 \( s_1 + s_2 = 9m + 16m =25m \)。

#### 练习题二：位移-时间图像（s-t图）题目描述：一个物体在水平面上做匀速直线运动，其速度为3m/s。

请根据以下s-t图像，回答问题。

1. 物体在第3秒末的位移是多少？2. 物体在第1秒到第3秒内的平均速度是多少？解答：1. 根据s-t图像，我们可以看到在第3秒末，位移线与时间轴的交点对应的位移值为9m。

因此，物体在第3秒末的位移是9m。

2. 要计算第1秒到第3秒内的平均速度，我们首先找到第1秒末和第3秒末的位移。

第1秒末的位移为3m，第3秒末的位移为9m。

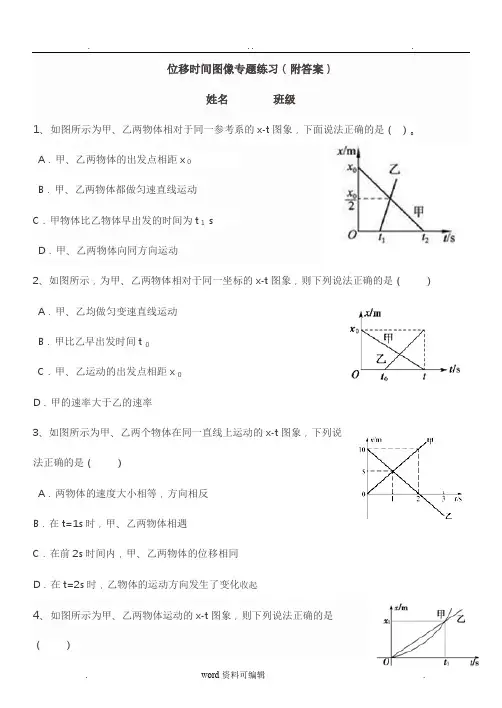

位移时间图像专题练习（附答案）姓名班级1、如图所示为甲、乙两物体相对于同一参考系的x-t图象，下面说法正确的是（）。

A．甲、乙两物体的出发点相距x 0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t 1 sD．甲、乙两物体向同方向运动2、如图所示，为甲、乙两物体相对于同一坐标的x-t图象，则下列说法正确的是（）A．甲、乙均做匀变速直线运动B．甲比乙早出发时间t0C．甲、乙运动的出发点相距x0D．甲的速率大于乙的速率3、如图所示为甲、乙两个物体在同一直线上运动的x-t图象，下列说法正确的是（）A．两物体的速度大小相等，方向相反B．在t=1s时，甲、乙两物体相遇C．在前2s时间内，甲、乙两物体的位移相同D．在t=2s时，乙物体的运动方向发生了变化收起4、如图所示为甲、乙两物体运动的x-t图象，则下列说法正确的是（）A．甲物体做变速直线运动，乙物体做匀速直线运动B．两物体的初速度都为零C．在t1时间内两物体平均速度相等D．相遇时，甲的速度大于乙的速度5、聪聪同学讲了一个龟兔赛跑的故事，按照故事情节，明明同学画出了兔子和乌龟的位移图像如图所示。

下列说法错误的是( )A．故事中的兔子和乌龟是在同一地点同时出发的B．乌龟做的是匀速直线运动C．兔子和乌龟在比赛途中相遇两次D．乌龟先通过预定位移到达终点6、图示为A、B两运动物体的位移图象．下述说法中正确的是（）A. A、B两物体开始时相距100m，同时相向运动B. B物体做匀速直线运动，速度大小为5m/sC. A物体在运动中停了6sD. A、B两物体运动8s时，在距A的出发点60m处相遇7、甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点得到两车的位移一时间图象如图所示，则下列说法正确的是（）A．t时刻乙车从后面追上甲车B．t时刻两车相距最远1C．t时刻两车的速度刚好相等1D．0到t时间内，两车的平均速度相等18、如图为某一质点作直线运动的位移x随时间变化的规律，图为一条抛物线，则下列说法正确的是（）A．在10s末，质点的速率最大B．在1-10s内，质点所受合力的方向与速度方向相反C．在8s末和12s末，质点的加速度方向相反D．在0-20s末，质点的位移大小为9m9、物体A、B的x-t图像如图所示，由图可知[ ]A．从第3s起，两物体运动方向相同，且v A >v BB．两物体由同一位置开始运动，但物体A比B迟3s才开始运动C．在5s内物体的位移相同，5s末A、B相遇D ．5s 内A 、B 的平均速度相等10、物体甲、乙的x-t 图象如图所示，由图可知（ ）A ．从第10s 起，两物体运动方向相同，且v 甲＞v 乙B ．两物体由同一位置开始运动，但乙比甲迟10s 才开始运动C ．25s 末甲、乙相遇D ．25s 内甲、乙的平均速度相等11、如图所示是甲、乙两物体的x-t 图象，由图可知（ ） A. 甲乙两物体同时出发B. 甲乙两物体的运动方向相同C. 甲乙两物体的出发点相距4mD. 甲乙两物体都做匀速直线运动且v 甲<v 乙1、ABC2、BC3、AB45、A6、ABD7、A8、B9、A10、C11、CD。

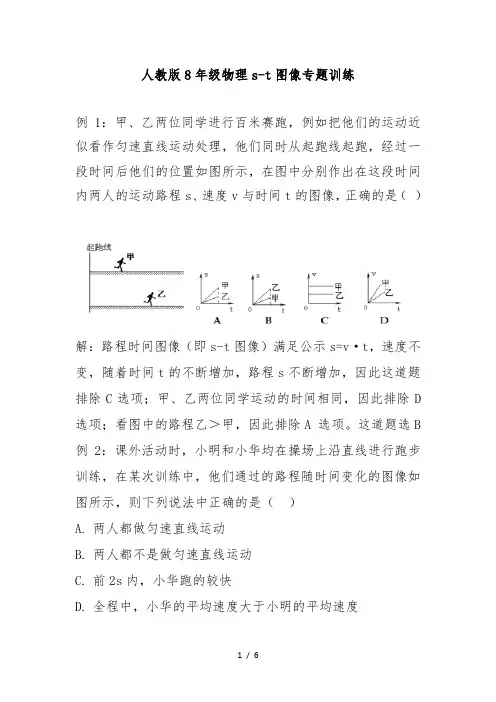

人教版8年级物理s-t图像专题训练例1：甲、乙两位同学进行百米赛跑，例如把他们的运动近似看作匀速直线运动处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图所示，在图中分别作出在这段时间内两人的运动路程s、速度v与时间t的图像，正确的是（）解：路程时间图像（即s-t图像）满足公示s=v·t，速度不变，随着时间t的不断增加，路程s不断增加，因此这道题排除C选项；甲、乙两位同学运动的时间相同，因此排除D 选项；看图中的路程乙＞甲，因此排除A 选项。

这道题选B 例2：课外活动时，小明和小华均在操场上沿直线进行跑步训练，在某次训练中，他们通过的路程随时间变化的图像如图所示，则下列说法中正确的是（）A.两人都做匀速直线运动B.两人都不是做匀速直线运动C.前2s内，小华跑的较快D.全程中，小华的平均速度大于小明的平均速度例3：某同学的爸爸携全家驾车去太湖渔人码头游玩，在途径太湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它。

如图为紧急刹车前后汽车行驶的v-t图像，根据图像分析不正确的是（）A.紧急刹车发生在8:27B.在8:23-8:27时间段内他驾车匀速前进C.在8:20-8:30时间段内他驾车的最大速度为60km/hD.在8:20-8:30时间短内他驾车的平均速度为60km/h例4：下列图像中，表示物体做匀速直线运动的是（）例5：用图像可以表示物体运动的规律，在图中，AB段表示物体的运动状态是（）；BC段表示物体的运动状态是（）；EF段表示物体的运动状态是（）；例6：如图是相向而行的甲、乙两物体的s-t图像，下列说法正确的是（）A.相遇时两物体通过的路程均为100mB.0-30s内，甲、乙均做匀速直线运动C.甲的运动速度为10m/sD.甲、乙是同时出发的例7：物体做匀速直线运动时，路程与时间的关系是s=vt。

在下图中，甲、乙两直线分别是两运动物体的路程和时间的关系图像，由图可知两运动物体的速度大小关系是（）A.v甲＞v乙 B.v甲＜v乙C.v甲＝v乙D.条件不足，无法确定例8：如图为某物体做直线运动时路程随时间变化的图像，由图像可知该物体（）A.在0-20s时间内的速度比在30-40s时间内的速度大B.在整个40s时间内都做匀速直线运动C.在整个40s时间内的平均速度是2m/sD.在20-30s时间内物体的速度为40m/s例9：甲、乙两同学在同一直道上，从同一出发点向相同方向跑步锻炼，运动的s-t图像如图所示。

运动学图像专题练习题一、速度时间（vt）图像1. 一辆小车从静止开始加速，其速度随时间变化的关系如图所示。

求小车在4秒末的速度。

2. 一物体做匀速直线运动，其vt图像如图所示。

求物体在5秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其vt图像如图所示。

求物体在前3秒内的位移。

二、位移时间（st）图像1. 一物体做匀速直线运动，其st图像如图所示。

求物体的速度。

2. 一物体从原点出发，其st图像如图所示。

求物体在3秒时的位置。

3. 一物体先做匀速直线运动，后做匀加速直线运动，其st图像如图所示。

求物体在前4秒内的平均速度。

三、加速度时间（at）图像1. 一物体做匀加速直线运动，其at图像如图所示。

求物体在2秒时的速度。

2. 一物体从静止开始加速，其at图像如图所示。

求物体在4秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其at图像如图所示。

求物体在前3秒内的位移。

四、综合分析题1. 一物体在水平面上做直线运动，其vt图像和st图像分别如图所示。

求物体在5秒内的平均速度。

2. 一物体在斜面上做直线运动，其at图像和st图像分别如图所示。

求物体在4秒时的速度。

3. 一物体在粗糙水平面上做直线运动，其vt图像和at图像分别如图所示。

求物体在6秒内的位移。

五、速度位移（vs）图像1. 一物体从静止开始运动，其vs图像如图所示。

求物体在经过5米时的速度。

2. 一物体的vs图像呈线性关系，如图所示。

求物体的加速度。

3. 一物体的vs图像如图所示，求物体在位移为10米时的加速度。

六、力位移（Fs）图像1. 一物体在水平面上受到变力作用，其Fs图像如图所示。

求物体在位移为4米时的合力。

2. 一物体在斜面上受到恒力作用，其Fs图像如图所示。

求物体在位移为6米时的加速度。

3. 一物体在粗糙水平面上受到摩擦力和推力的作用，其Fs图像如图所示。

求物体在位移为8米时的净力。

七、能量位移（Es）图像1. 一物体在弹性变形过程中，其Es图像如图所示。

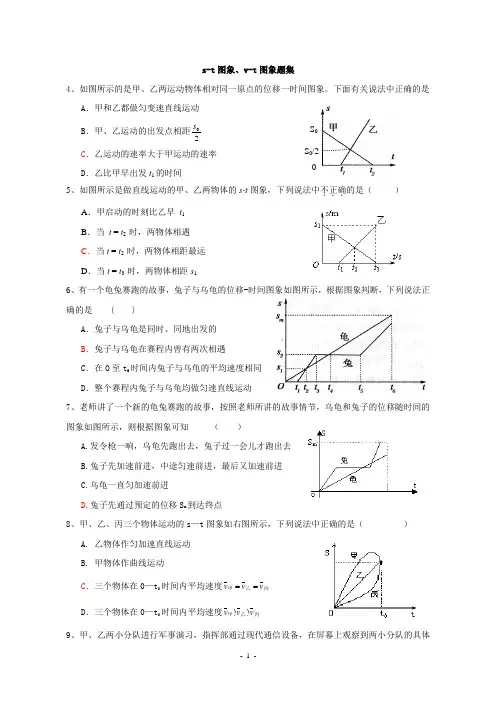

s-t 图象、v-t 图象题集4、如图所示的是甲、乙两运动物体相对同一原点的位移一时间图象。

下面有关说法中正确的是A ．甲和乙都做匀变速直线运动B ．甲、乙运动的出发点相距2s C ．乙运动的速率大于甲运动的速率 D ．乙比甲早出发t 1的时间5、如图所示是做直线运动的甲、乙两物体的s-t 图象，下列说法中不正确．．．的是（ ） A ．甲启动的时刻比乙早 t 1 B ．当 t = t 2 时，两物体相遇 C ．当t = t 2 时，两物体相距最远 D ．当t = t 3 时，两物体相距s 16、有一个龟兔赛跑的故事，兔子与乌龟的位移-时间图象如图所示，根据图象判断，下列说法正确的是 ( )A ．兔子与乌龟是同时、同地出发的B ．兔子与乌龟在赛程内曾有两次相遇C ．在O 至t 6时间内兔子与乌龟的平均速度相同D ．整个赛程内兔子与乌龟均做匀速直线运动7、老师讲了一个新的龟兔赛跑的故事，按照老师所讲的故事情节，乌龟和兔子的位移随时间的图象如图所示，则根据图象可知 （ ）A.发令枪一响，乌龟先跑出去，兔子过一会儿才跑出去B.兔子先加速前进，中途匀速前进，最后又加速前进C.乌龟一直匀加速前进D.兔子先通过预定的位移S m 到达终点8、甲、乙、丙三个物体运动的s —t 图象如右图所示，下列说法中正确的是（ ）A. 乙物体作匀加速直线运动B. 甲物体作曲线运动C ．三个物体在0—t 0时间内平均速度丙乙甲v v v ==D ．三个物体在0—t 0时间内平均速度丙乙甲v v v 〉〉9、甲、乙两小分队进行军事演习，指挥部通过现代通信设备，在屏幕上观察到两小分队的具体S 0 S 0/2 0行军路线．．．．如图所示，两小分队同时同地由O 点出发，最后同时到达A 点，下列说法中正确的是 A ．小分队行军路程乙甲s s 〉 B ．小分队平均速度乙甲v v 〉 C. y-x 图象表示的是速率v-t 图象 D. y-x 图象表示的是位移s-t 图象10、在乒乓球比赛时，运动员在发球前喜欢让球从高处自由下落到球拍上，与球拍多次碰撞后静止在球拍上，再开始发球，下图反映的是此过程中哪个物理量随时间的变化过程 ( )A 、位移B 、路程C 、速度D 、加速度21、下图为一物体做直线运动的v —t 图象，根据图象有如下分析，（分别用v 1、a 1表示物体在0~t 1时间内的速度和加速度；v 2、a 2表示物体在t 1~t 2时间内的速度和加速度），分析正确的是 A 、v 1与v 2方向相反，a 1与a 2方向相反 B 、v 1与v 2方向相反，a 1与a 2方向相同 C 、v 1与v 2方向相同，a 1与a 2方向相反D 、v 1与v 2方向相同，a 1与a 2方向相同22、一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速运动，接着做匀减速运动，开到乙地刚好停止，其速度图象如图所示，那么在0—t 0和t 0—3t 0两段时间内（ ）A 、加速度大小之比为3 :1B 、位移大小之比为2:1C 、平均速度大小之比为2:1D 、平均速度大小之比为1:123、如图所示为某物体做直线运动的速度—时间图象，关于该质点在前4s 内运动情况的说法，不正确．．．的是 （ ） A.质点始终向同一方向运动B.加速度大小不变，方向与初速度相反C.前2s 内做匀减速运动0 t 1 t 2t/sv(m/s)D.4s 内的位移为零24、如图所示为一物体做直线运动的v-t 图象，根据图象做出的以下判断中，正确的是（ ）A 、物体始终沿正方向运动B 、物体先沿负方向运动，在t =2 s 后开始沿正方向运动C 、在t = 2 s 前物体位于出发点负方向上，在t = 2 s 后位于出发点正方向上D 、在t = 4s 时，物体距出发点最远25、如图为一物体沿南北方向（规定向北为正方向）做直线运动的速度—时间图象，由图可知A ．3s 末物体回到初始位置B ．3s 末物体的加速度方向发生变化C ．物体所受合外力的方向一直向南D ．物体所受合外力的方向一直向北26、如图所示为一物体作匀变速直线运动的速度一时间图象，已知物体在前2s 内向东运动，则根据图线作出以下判断中正确的是( ) A ．物体在4s 内始终向东运动B ．物体在4s 内的加速度大小不变，方向始终向西 c ．物体在4s 内的加速度大小不变，方向先向西，后向东 D ．物体在第2s 回到出发点27、西昌卫星中心发射的运载火箭由地面竖直向上升空，其速度图象如图所示，则（ ）A ．在t 2时刻火箭到达最大高度B ．在t 4时刻火箭落回地面C ．在t 1至t 2时间内火箭加速度最大D ．在t 2至 t 3时间内火箭静止在最大高度处28、电梯上升运动的v-t 图象如图所示，从图象可知电梯上升的高度是 A 、6m B 、39m C 、0m D 、30m29、一物体做直线运动的速度-时间图象如图所示，物体在4s 至6s 内做匀加速运动，其加速度a 和物体前10s 内的位移s 分别为（ ）A 、a =2.5m/s 2，s=40mB 、a =2.5m/s 2，s=95mC 、a =5m/s 2，s=95mD 、a =5m/s 2，s=30m第29题图1-1 第28题图t30、在如图所示的四个图象中，不能够说明物体做往返运动的有 ( )31、物体由静止开始做直线运动的速度—时间图象如图，则物体的运动情况是（ ）A ．往复运动B ．作匀变速直线运动C ．朝某一方向作直线运动D ．不能确定32、某物体沿直线运动的v 一t 图象如图所示，由图可看出物体 ( )A ．沿直线向一个方向运动B ．沿直线做往复运动C ．该物体任意两秒内的位移为零D ．做匀变速直线运动33、如图为两个物体A 和B 在同一直线上沿同一方向同时作匀加速运动的v-t 图线。

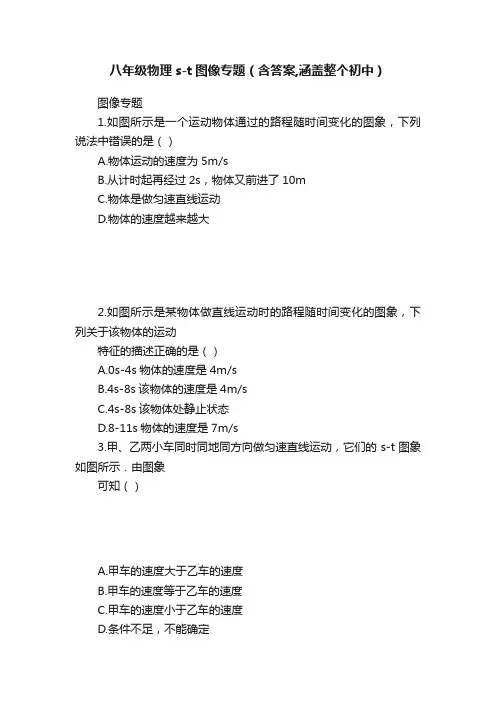

八年级物理s-t图像专题（含答案,涵盖整个初中）图像专题1.如图所示是一个运动物体通过的路程随时间变化的图象，下列说法中错误的是（）A.物体运动的速度为5m/sB.从计时起再经过2s，物体又前进了10mC.物体是做匀速直线运动D.物体的速度越来越大2.如图所示是某物体做直线运动时的路程随时间变化的图象，下列关于该物体的运动特征的描述正确的是（）A.0s-4s物体的速度是4m/sB.4s-8s该物体的速度是4m/sC.4s-8s该物体处静止状态D.8-11s物体的速度是7m/s3.甲、乙两小车同时同地同方向做匀速直线运动，它们的s-t图象如图所示．由图象可知（）A.甲车的速度大于乙车的速度B.甲车的速度等于乙车的速度C.甲车的速度小于乙车的速度D.条件不足，不能确定4.下列四幅图象能反应匀速运动的是（）A.甲、乙B.乙、丙C.甲、丁D.乙、丁5.图象是表示物理规律的一种重要方法，可以形象表达某些物理量之间的关系．下列选项所示图象中正确表示一辆汽车在公路上做匀速直线运动时，汽车通过的路程S与所用时间t的关系的是（）A. B. C. D.6.甲、乙俩物体从同一地点出发向东运动，其路程S跟时间t的关系图象如图所示．仔细观察图象，下面说法中正确的是（）A.甲的运动速度比乙大B.在60m处他们的运动速度相等C.60m后，以甲为参照物，乙向东运动D.60m后，以乙为参照物，甲向东运动7.甲、乙两物体同时同地向东运动，运动的s-t图象如图所示，下列说法正确的是（）A.0-t1时间内选甲为参照物，乙是向东运动B.t1-t3时间内甲为匀速直线运动，t2时刻甲、乙两物体相遇C.t2-t4时间内甲的速度小于乙的速度D.0-t4时间内甲的平均速度比乙的平均速度大8.如图是相向而行的甲、乙两物体的s-t图象，下列说法正确的是（）A.相遇时两物体通过的路程均为100mB.0-30s内甲、乙均做匀速直线运动C.甲的运动速度为10m/sD.甲、乙是同时出发的9.甲车从M点、乙车从N点同时相向运动，它们的s-t图象分别如图（a）、（b）所示，当甲、乙相遇时．乙距M点12米，若甲、乙的速度分别为v甲、v乙，M、N 间的距离为s，则（）A.v甲＜v乙，s=36米B.v甲＜v乙，s=12米C.v甲＞v乙，s=36米D.v甲＞v乙，s=18米10.某物体从地面上某一点出发沿直线运动，其s-t图象如图所示．对物体的运动情况进行分析，得出结论不正确的是（）A.物体在6s内运动的路程为15mB.以地球为参照物，物体在中间2s内静止C.物体在前2s内和后2s内的速度相等D.物体在6s内的平均速度为2.5m/s11.课外活动时，小明和小刚在操场上沿直线跑道跑步，如图所示是他们通过的路程随时间变化的图象，则下列说法正确的是（）A.前2s内，小刚跑得较快B.两人都做变速运动C.两人都做匀速直线运动D.全程中，小刚的平均速度大于小明的平均速度12.下列图象中，能正确反映“匀速直线运动”的是（）A. B. C. D.13.甲、乙、丙三辆小车同时、同地向同一方向做匀速直线运动，它们运动的图象如图所示，分析图象可知（）A.甲车的速度最快B.以甲车为参照物，则乙车向后运动C.以甲车为参照物，则丙车是静止的D.以乙车为参照物，则丙车是静止的14.某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图所示．根据图象可以判断（）A.0s-2s内，小车的平均速度是2m/sB.2s-5s内，小车的平均速度是2m/sC.3s-7s内，小车的平均速度为1m/sD.2s-5s内，小车做匀速直线运动15.甲、乙两同学从同一地点同时向相同方向做直线运动，他们通过的路程随时间变化的图象如图所示，由图象可知下列说法错误的是（）A.在0～10s内，甲同学比乙同学运动的快B.两同学在距离出发点100m处相遇C.在10s～20s内，甲同学静止不动D.在0～10s内，乙同学的速度为10m/s16.两台完全相同的电动小车，在水平路面上由同一地点同时向东作直线运动，他们的路程随时间变化的图象，如图所示．根据图象作出的下列判断，其中不正确的是（）A.两车都做匀速直线运动B.两车运动的速度大小不相等C.通过30m的路程，甲车所用的时间比乙车的长D.若以乙车为参照物，甲车是向东运动的17.甲、乙两小车同时同地向相同方向运动，它们的图象分别如图（a）和（b）所示．则下列说法正确的是（）A.甲乙都在做变速直线运动B.甲的速度小于乙的速度C.乙的速度等于4m/sD.经过3秒，甲车在乙车前面0.3m处18.如图所示为汽车沿直线运动时的路程-时间图象．其中纵轴表示汽车离开出发点的路程，横轴表示时间，请根据此图分析汽车的运动情况．（1）汽车在OA段和BC段做 ______ （“匀速”或“变速”）直线运动．（2）汽车在OA段的速度为 ______ m/s．（3）汽车在全程中的平均速度是 ______ m/s．19.如图1所示，图中阴影部分的“面积”在数值上等于物体在 ______ s内通过的路程．从v-t图象中可看出速度图线和时间横轴所夹的“面积”可以表示该时间内通过的路程，我们能利用这一点很方便的计算出路程．小明同学在笔直的跑道上跑步，他在跑步过程中的速度与时间图象如图2所示，则从出发到20s这段时间内他通过的路程是 ______ m，在120s这一时刻他距出发点 ______ m．20.沿同一条直线向东运动的物体甲、乙．其相对同一参考点O运动的距离S随时间t变化的图象如图．则：（1）甲在乙运动 ______ s后开始运动，乙的速度为______ m/s．（2）两物体相遇时，乙车行驶的距离是 ______ m．（3）相遇前，两物体最远相距 ______ m．21.图是某物体做直线运动时的路程随时间变化的图象，请根据图象判断，该物体做匀速直线运动速度是______ m/s，静止的时间是 ______ s，做匀速直线运动所用的时间是 ______ s．22.甲、乙两同学在平直的路面上同向进行，他们运动的s-t图象如图所示，由此可判断______ 同学运动较快，开始运动时两同学相距______ m，图中的a点表示 ______ ．23.如图甲、乙所示，是甲、乙两物体在30s内的运动情况，其中甲物体的图是路程与时间的关系图乙物体的图是速度与时间的关系图，比较甲、乙两物体在这段时间的平均速度的大小，则甲的平均速度______ （选填“大于”、“小于”或“等于”乙的平均速度．乙的平均速度是______ m/s．24.甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图象如图所示，由图象可知：（1）乙车的速度 ______ ；（2）运动速度相同的小车是 ______ 和 ______ ；（3）若以乙车为参照物，则丙车 ______ ，若以甲车为参照物，则乙车______ （以上两空选填“静止”、“向前运动”或“向后运动”）．25.甲、乙、丙三辆小车同时向同一方向运动，它们运动的图象如图所示，由图象可知：甲车的速度是 ______ m/s；运动速度相同的两小车是 ______ ；若乙和丙运动的路程之比是3：5，则乙和丙所用的时间之比是 ______ ．26.甲、乙两物体同时同地同方向运动，其路程时间图象如图所示，则根据图象可知______ （甲/乙）的速度更大，则在8s时甲与乙相距 ______ m．27.匀速直线运动是指在任何相等的时间内通过相等路程的直线运动，作匀速直线运动的物体在时间t内移动的距离s=vt．在它的v-t图象中（如图1），阴影矩形的两个边长正好是v和t．可见，做匀速直线运动的物体移动的距离对应着v-t图象中阴影的面积．匀加速直线运动的物体移动的距离也有类似的关系．匀加速直线运动是指在任何相等的时间内增加相同速度的直线运动．现有一辆汽车在教练场上由静止开始沿平直道路做匀加速运动，如从静止开始，1秒末的速度是2米/秒，则2秒末的速度是4米/秒，3秒末的速度是6米/秒…在10秒末速度达到10米/秒，然后以此速度做50秒的匀速直线运动，最后减速慢慢停下．（1）从汽车由静止开始运动计时，在如图2中作出汽车在1分钟内的v-t图象；（2）求这1分钟内汽车行驶的距离是多少？28.狗和兔子从同一地点O出发，同时沿同一方向运动到B点，它们运动的路程和时间的图象如图所示，则：（1）狗和兔子在前10s ______ 运动得快．（2）狗从O点运动到A点，共需多长时间？（3）兔子在前50s的平均速度是多少m/s？29.小芳骑自行车从柳树镇到龙凤峡去参观国家地质公园，如图所示是她全程的s-t图象，小明在小芳出发10min后骑电动车以18km/h的速度匀速地从同一地点出发沿同一条路线去龙凤峡．（1）根据图象利用公式计算小芳从柳树镇到龙凤峡的平均速度是多少km/h？（2）小明从柳树镇到龙凤峡需要多少min？（3）请你在该图象中画出小明骑电动车的s-t图象，并通过图象回答小明大约在出发多长路程后追上小芳？答案和解析【答案】1.D2.C3.A4.D5.A6.C7.D8.C9.D 10.C 11.A 12.C 13.C 14.C 15.AB 16.ACD 17.ABD18.匀速；5；519.2；20；8020.3；1；5；821.1；4；722.甲；10；甲同学追上了乙同学23.小于；0.7524.4m/s；甲；乙；向后运动；静止25.4；甲、丙；12：526.甲；0.827.解：（1）由题知，汽车在教练场上从静止开始，1秒末的速度是2米/秒，则2秒末的速度是4米/秒，3秒末的速度是6米/秒…在10秒末速度达到10米/秒，然后以此速度做50秒的匀速直线运动，最后减速慢慢停下．所以0-10s汽车做匀加速直线运动，10-50s汽车作匀速直线运动，由此画出汽车在1分钟内的v-t图象如图所示：；（2）由题知，做匀速直线运动的物体移动的距离和匀加速直线运动的物体移动的距离等于v-t图象中对应着的面积，由图2知，汽车在1min内行驶的路程：s=×（50+60）×10m=550m．答：（1）从汽车由静止开始运动计时，汽车在1分钟内的v-t图象见上图；（2）这1分钟内汽车行驶的距离是550m．28.兔子29.解（1）由图可知，小芳运动的总路程s=15km，所用时间t=70min，小芳的平均速度：v==≈12.9km/h；（2）由v=得小明从柳树镇到龙凤峡需要时间：t′===h=50min；（3）小明运动的总路程s′=15km，所用时间t′=50min，描点、连接得图象如下：根据图象可知小明大约在出发8km路程后追上小芳．答：（1）小芳从柳树镇到龙凤峡的平均速度是12.9km/h；（2）小明从柳树镇到龙凤峡需要50min；（3）小明骑电动车的s-t图象如上；小明大约在出发8km后追上小芳．【解析】1. 解：A、由s-t图象可知，物体的路程s=20m-10m=10m，运动时间t=2s，物体的速度v===5m/s，A说法正确，。

高一物理S-t图象试题滑至斜面底端。

已知在物体运动过程中物1.一物体沿固定斜面从静止开始向下运动，经过时间t体所受的摩擦力恒定。

若用v、s、 F和E分别表示该物体的速度、位移、物体所受的合力和机械能，则下列图象中可能正确的是（）【答案】 CD【解析】试题分析:由于物体做匀加速运动，因此其v-t图象是一条倾斜直线，故A错误；C、物体下滑位移为：，因此由数学知识可知其位移时间图象为抛物线，故B错误；物体在斜面上运动时做匀加速运动，根据牛顿第二定律可知，其合外力恒定，故C正确；设开始时机械能，根据功能关系可知，开始机械能减去因摩擦消耗的机械能，便是剩余机械能，即有：为E，因此根据数学知识可知，机械能与时间的图象为开口向下的抛物线，故D 正确．【考点】牛顿第二定律；匀变速直线运动的图像；功能关系2.如图为表示三个物体运动位置和时间的函数关系图象，其异同点是()A．运动速率相同，3 s内经过路程相同，起点位置相同B．运动速率相同，3 s内经过路程相同，起点位置不同C．运动速率不同，3 s内经过路程不同，起点位置相同D．无共同点【答案】B【解析】三个物体的速率分别为：，，，则三个物体运动速率相同．3s内三个物体做匀速直线运动，位移大小等于路程，则路程分别为，，，则3秒内经过路程相同．三个物体起点位置分别为：第一、二个物体在正方向上距原点3处，第三个物体在负方向上距原点3处，则起点位置不同．故B正确【考点】本题是位移-时间图象问题，其倾斜的直线表示物体做匀速直线运动，要抓住斜率等于速度，坐标的变化量等于位移大小．3.某物体的位移—时间图象如图所示，则下列叙述正确的是 ()A．物体运动的轨迹是抛物线B．物体运动的时间为8 sC．物体运动所能达到的最大位移为80 mD．在t＝4 s时刻，物体的瞬时速度为零【答案】BCD【解析】位移－时间图像及速度－时间图像只能描述直线运动，所以A错误；由图像可知，物体运动时间为8s，4s时达到最大位移80m，所以B、C正确；图线的斜率表示物体的瞬时速度，4s时刻，该点的切线斜率为零，即瞬时速度为零，所以D正确；【考点】运动图像4.物体甲、乙的x-t图像如图所示，由图可知( )A．从第10s起，两物体运动方向相同，且v甲<v乙B．两物体由同一位置开始运动，但物体乙比甲迟10s才开始运动C．在25s内物体的位移相同，25s末A、B相遇D．25s内A、B的平均速度相等【答案】A【解析】图像的斜率表示物体运动的速度，所以从第10s起，两物体运动方向相同，且；A正确，与纵坐标的截距表示物体运动的初始位置，故两物体由不同位置开始运动；B错误，25s 内甲的位移为10m，乙的位移为30m，所以两者的位移不相同，但两者在此时相遇，C错误，、根据可得甲乙的平均速度不同，D错误【考点】考查了对x-t图像的理解点评：做本题的关键是知道x-t图像的斜率表示物体运动的速度，与纵坐标的截距表示物体的初始位置，5.折线ABCD和曲线OE分别为甲、乙物体沿同一直线运动的位移和时间图像如图所示。

高三物理S-t图象试题1.如图所示，直线a和曲线b分别是在平直公路上行驶的汽车甲和乙的位置-时间(x-t)图线，由图可知( )A．在时刻tl，甲车从后面追上乙车B．在时刻t2，甲、乙两车运动方向相反C．在tl 到t2这段时间内，乙车的速率先增加后减少D．在tl 到t2这段时间内，乙车的速率一直比甲车的大【答案】 B【解析】在x-t图象中，图线的斜率表示速度，因此汽车甲做匀速直线运动，汽车乙运动速度先逐渐减小到零再反向，速度逐渐增大，故选项C、D错误；选项B正确；且在tl时刻之前汽车乙始终位于汽车甲的后面，故选项A错误。

【考点】本题主要考查了对x-t图象的理解与应用问题，属于中档题。

2.如图，直线a和曲线b分别是在平直公路上行驶的汽车a和b的位置一时间（x-t）图线，由图可知（）A．在时刻t1，a车追上b车B．在时刻t2，a、b两车运动方向相反C．在t1到t2这段时间内，b车的速率先减少后增加D．在t1到t2这段时间内，b车的速率一直比a车大【答案】BC【解析】由x-t图线可以看出，t1时刻汽车a和b的位置坐标相同，t1时刻之前，汽车a的位置坐标比汽车b的位置坐标大，因此，在时刻t1，b车追上a车；在时刻t2，汽车a的位置坐标增大，汽车b的位置坐标减小，a、b两车运动方向相反；在x-t图线中，切线的斜率表示速度，这段时间内，汽车b图线的斜率先减小后增大，则汽车b的速度先减小后增大；这段时间内，汽车b图线的斜率不是一直比汽车a图线的斜率大，因此，汽车b的速率不是一直比汽车a大，所以正确选项为B、C。

【考点】本题考查了x-t图线中交点和斜率的意义。

3.汽车以恒定功率沿公路做直线运动，途中通过一块沙地。

汽车在公路及沙地上所受阻力均为恒力，且在沙地上受到的阻力大于在公路上受到的阻力。

汽车在驶入沙地前已做匀速直线运动，它在驶入沙地到驶出沙地后的一段时间内，位移s随时间t的变化关系可能是（）【答案】A【解析】由于汽车在沙地上受到的阻力大于在公路上受到的阻力，故汽车驶入沙地后做加速度减小的减速运动，汽车驶出沙地后又做加速度减小的加速运动，故s—t图象切线的斜率先变小后变大但不会比原来公路上的速度大，因此A正确，B错误。

高二物理S-t图象试题1.如图所示是甲、乙两物体从同一点出发的位移-时间（x-t）图象，由图象可以看出在0~4s这段时间内（）A．甲、乙两物体始终同向运动B．4s时甲、乙两物体之间的距离最大C．甲的平均速度大于乙的平均速度D．甲、乙两物体之间的最大距离为3m【答案】 D【解析】试题分析:由图可知，0~2s两物体同向运动，2~4s两物体反向运动，故A错误；4s秒末两物体的位置坐标相同，说明两物体相遇，故B错误；在相等的时间4s内两物体的位移相同（2m），所以平均速度相等．故C错误；从位移-时间图象来看，两个物体两秒末纵坐标读数之差最大，即两物体相距最远，可知2s末两物体相距最远，最大距离为△x=4m-1m=3m．故D正确。

【考点】位移—时间的图象2.如图是做直线运动的甲、乙两物体的s-t图象，下列说法正确的是（）A．甲启动的时刻比乙早 t1s．B．当 t = t2s时，两物体相遇C．当t = t2s时，两物体相距最远D．当t = t3s时，两物体相距s1m【答案】ABD【解析】．A．s-t图象，由图像可知，0-t1s时间内甲位移变化，乙位移不变，甲启动的时刻比乙早，A正确；B．当 t = t2s时，两物体位移相等，相遇，B正确；C错误；D．当t = t3 s时，两物体相距s1m,D正确；故选ABD【考点】匀速直线运动的图像．点评：图象由于具有形象直观的特点，因此在物理中广泛应用，对于图象问题要明确两坐标轴的含义，图象斜率、截距、围成面积等含义．3. A 、B两物体x-t图象如图所示，由图可知（）A．从第3s起，两物体运动方向相同，且vA >vBB．两物体由同一位置开始运动，但是物体A比B迟 3s 才开始运动C．在5s内两物体的位移相同，5s末两物体相遇D．5s内两物体的平均速度相等【答案】A【解析】x-t图象的斜率的大小表示物体运动的速度大小,斜率的正负表示物体运动的方向,由题图可知,A对；B物体的出发点在离原点5 m处,A物体的出发点在原点处,B错；物体B在5 s内的位移为10 m-5 m="5" m,物体A在3 s～5 s内的位移为10 m,故C、D均错.故选A【考点】考查运动图像点评：本题难度较小，处理运动图像问题时，首先应明确图像的类型，图像的斜率、面积、交点的物理意义4.如图为甲、乙两运动物体相对同一原点的x-t图象，由图象可判断：A．甲和乙运动的出发点相距xB．甲和乙都做匀变速直线运动C．乙运动的速率大于甲运动的速率D．乙比甲早出发t1的时间【答案】AC【解析】0时刻甲位移为x0乙位移为0，所以甲和乙运动的出发点相距x，A对。

高一物理S-t图象试题1.如图所示,物体沿直线运动的位移—时间图象,则在0-4s内物体通过的路程S为（）A．S="2m"B．S=4mC．S="10m"D．S>10m【答案】 C【解析】试题分析:由图可知：质点在x轴上运动，质点的位移等于初末坐标之差，即△x=x2-x1，质点在前2s内位移是4m，后2内位移是-6m，所以在0-4s内物体通过的路程S为10m，故选C【考点】位移与路程，位移—时间图象2.甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移一时间(x一t)图象如图所示，则下列说法正确的是A．t1时刻乙车从后面追上甲车B．t1时刻两车相距最远C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度【答案】A【解析】t1时刻之前，乙的位移小于甲的位移，t1时刻甲乙位移相等，所以t1时刻乙车从后面追上甲车。

选项A对B错。

位移时间图像切线斜率表示速度，t1时刻乙的切线斜率大于甲的切线斜率，所以甲乙速度不等选项C错。

0到t1时间内甲乙初末位置相同位移相同，而时间相同，所以平均速度相同选项D错。

【考点】位移时间图像3.如图所示为甲、乙两质点作直线运动的位移－时间图象，由图象可知（）A．甲、乙两质点在1s末时相遇。

B．甲、乙两质点在1s末时的速度大小相等。

C．甲、乙两质点在第1s内都沿负方向运动。

D．在第1s内甲质点的速率比乙质点的速率大。

【答案】A【解析】解决本题的关键是知道位移时间图线的物理意义，知道图线斜率表示的含义．位移-时间图象表示物体的位置随时间的变化，图象上的任意一点表示该时刻的位置，甲、乙两质点在1s末时所对应的位置坐标相同，说明此时刻两物体相遇，所以A正确；图象的斜率表示该时刻的速度，斜率的正负表示速度的方向，由图象知，甲、乙两质点在1s末时的速度大小分别为2m/s和0，甲、乙两质点在第1s内运动方向相反，速率大小分别为2m/s和6m/s，故BCD错误．所以选A．【考点】本题考查考生对位移-时间图象上点和斜率的物理意义的理解和掌握．4.如图，直线a和曲线b分别是在平直公路上的汽车a和b的位置一时间（x-t）图线，由图可知()A．在时刻t1，a车追上b车B．在时刻t2，a、b两车运动方向相反C．在t1到t2这段时间内，b车的速率先减少后增加D．在t1到t2这段时间内，b车的速率一直比a车大【答案】BC【解析】在时刻t1之前，a在前b在后，而在t1时刻之后，b在前a在后，故在时刻t1，b车追上a车，而不是a车追上b车，A不对；在时刻t2，沿a、b两条线的切线的斜率一正一负，故两车的运动方向相反，B正确；在t1到t2这段时间内，曲线b上的各点的切线的斜率逐渐变小，到零，再逐渐变大，故b车的速率先减少后增加，C是正确的；则D就是不对的。

ST 图像练习1．甲、乙两小车同时同地同方向做匀速直线运动，它们的s —t 图像分别如图1（a ）和（b ）所示。

由图像可知（）A 甲车的速度大于乙车的速度。

B 甲车的速度等于乙车的速度。

C 经过6秒，甲车在乙车前面1.2米处。

D 通过4.8米的路程，甲车比乙车多用时4秒。

2．甲、乙两小车同时同地同方向做匀速直线运动，它们的s —t 图像分别如图2（a ）和（b ）所示。

两小车的速度关系及运动6秒后两小车之间的距离s 为（）A v 甲＜v 乙；s ＝1.2米。

B v 甲＞v 乙；s ＝0.6米。

C v 甲＞v 乙；s ＝1.2米。

D v 甲＝v 乙；s ＝0.6米。

3.甲、乙两辆小车在平直路面上运动的s -t 图像如图3所示。

由图像可知（ ）。

A 甲车通过的路程等于乙车通过的路程。

B 甲车第3秒的速度等于乙车第6秒的速度。

C 运动3秒时，甲、乙两车相距6米。

D 甲、乙两车的运动状态都不发生改变。

图44．甲、乙两辆小车先后同地同向出发做匀速直线运动，它们运动的S -t 图像如图4所示，其中甲车的速度是，甲、乙运动过程中如果以甲车为参照，乙车是 的（选填图1(a)图2(b)图3“运动”或“静止”），从甲车出发开始计时，经过10秒钟两车相距 米。

5．甲、乙两小车同时同地做匀速直线运动，它们的s-t 图像分别如图5(a)和(b)所示。

请根据图像判断，下列正确的描述是()A ．两小车速度一样大。

B ．甲车运动快。

C ．经6秒两小车一定相距1.8米。

D ．经6秒两小车一定相距3米。

图56．同一小车先后两次沿同一水平面做匀速直线运动。

小车前后两次的s -t 图像，如图6（a ）、（b ）所示。

若两次相比，则小车第一次运动时的（）A 速度小。

B 惯性大。

C 合力小。

D 机械能大。

图77．甲、乙、丙三辆小车运动的s -t 图像如图7所示。

由图像可得甲的速度为米/秒；以甲为参照物，乙是的（选填“运动”或“静止”）；若甲、乙从同一地点沿直线向丙运动，它们与丙相遇所用的时间相差 秒8．在水平地面上有甲、乙两辆小车，它们的s -t 图像如图8所示。
