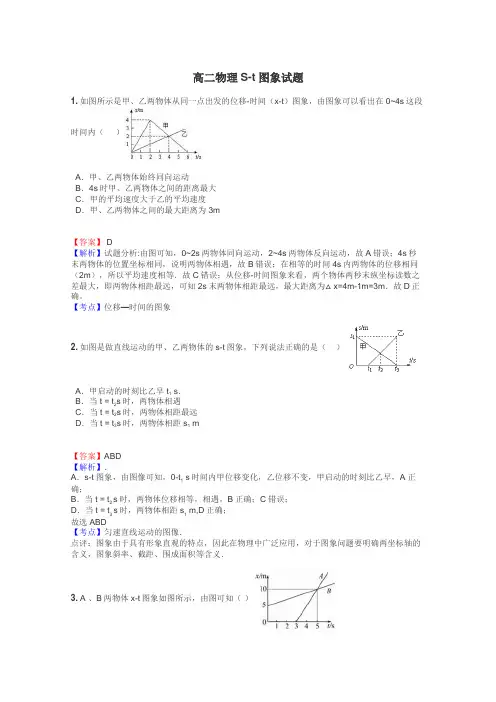

高二物理S-t图象试题1.如图所示是甲、乙两物体从同一点出发的位移-时间（x-t）图象，由图象可以看出在0~4s这段时间内（）A．甲、乙两物体始终同向运动B．4s时甲、乙两物体之间的距离最大C．甲的平均速度大于乙的平均速度D．甲、乙两物体之间的最大距离为3m【答案】 D【解析】试题分析:由图可知，0~2s两物体同向运动，2~4s两物体反向运动，故A错误；4s秒末两物体的位置坐标相同，说明两物体相遇，故B错误；在相等的时间4s内两物体的位移相同（2m），所以平均速度相等．故C错误；从位移-时间图象来看，两个物体两秒末纵坐标读数之差最大，即两物体相距最远，可知2s末两物体相距最远，最大距离为△x=4m-1m=3m．故D正确。

【考点】位移—时间的图象2.如图是做直线运动的甲、乙两物体的s-t图象，下列说法正确的是（）A．甲启动的时刻比乙早 t1s．B．当 t = t2s时，两物体相遇C．当t = t2s时，两物体相距最远D．当t = t3s时，两物体相距s1m【答案】ABD【解析】．A．s-t图象，由图像可知，0-t1s时间内甲位移变化，乙位移不变，甲启动的时刻比乙早，A正确；B．当 t = t2s时，两物体位移相等，相遇，B正确；C错误；D．当t = t3 s时，两物体相距s1m,D正确；故选ABD【考点】匀速直线运动的图像．点评：图象由于具有形象直观的特点，因此在物理中广泛应用，对于图象问题要明确两坐标轴的含义，图象斜率、截距、围成面积等含义．3. A 、B两物体x-t图象如图所示，由图可知（）A．从第3s起，两物体运动方向相同，且vA >vBB．两物体由同一位置开始运动，但是物体A比B迟 3s 才开始运动C．在5s内两物体的位移相同，5s末两物体相遇D．5s内两物体的平均速度相等【答案】A【解析】x-t图象的斜率的大小表示物体运动的速度大小,斜率的正负表示物体运动的方向,由题图可知,A对；B物体的出发点在离原点5 m处,A物体的出发点在原点处,B错；物体B在5 s内的位移为10 m-5 m="5" m,物体A在3 s～5 s内的位移为10 m,故C、D均错.故选A【考点】考查运动图像点评：本题难度较小，处理运动图像问题时，首先应明确图像的类型，图像的斜率、面积、交点的物理意义4.如图为甲、乙两运动物体相对同一原点的x-t图象，由图象可判断：A．甲和乙运动的出发点相距xB．甲和乙都做匀变速直线运动C．乙运动的速率大于甲运动的速率D．乙比甲早出发t1的时间【答案】AC【解析】0时刻甲位移为x0乙位移为0，所以甲和乙运动的出发点相距x，A对。

位移时间图像专题练习(附答案)1、根据图像可知，选项A、B、D均正确，选项C错误。

因为甲、乙两物体的出发点相距x，但并不能确定它们之间的距离是多少，可能是x，也可能是2x、3x等等。

改写：根据图像可知，甲、乙两物体向同方向运动且出发点相距一定距离。

无法确定它们之间的距离是多少。

2、根据图像可知，选项A、B、C均正确，选项D错误。

因为无法确定甲、乙两物体的速率大小，只能确定它们的运动状态不同。

改写：根据图像可知，甲、乙两物体做直线运动，但运动状态不同。

甲、乙的速率大小无法确定。

3、根据图像可知，选项A、B、C均正确，选项D错误。

因为乙物体的运动方向并没有发生变化。

改写：根据图像可知，甲、乙两物体在同一直线上运动，速度大小相等，方向相反。

在前2s时间内，甲、乙两物体的位移相同。

4、根据图像可知，选项A、B、C均正确，选项D错误。

因为无法确定相遇时甲、乙两物体的速度大小关系。

改写：根据图像可知，甲、乙两物体做直线运动，但运动状态不同。

在t1时间内两物体平均速度相等，但无法确定相遇时甲、乙两物体的速度大小关系。

5、根据图像可知，选项A错误，因为故事中的兔子和乌龟并不是在同一地点同时出发的；选项B正确；选项C错误，因为兔子和乌龟只在比赛途中相遇一次；选项D正确。

改写：根据图像可知，故事中的兔子和乌龟不是在同一地点同时出发的。

乌龟做的是匀速直线运动，兔子和乌龟在比赛途中只相遇一次，乌龟先通过预定位移到达终点。

6、根据图像可知，选项B正确，选项C、D错误，因为图中没有给出A物体在运动中停的信息，也无法确定A、B两物体运动8s时在距A的出发点60m处相遇。

改写：根据图像可知，B物体做匀速直线运动，速度大小为5m/s。

无法确定A物体是否在运动中停，也无法确定A、B两物体运动8s时在距A的出发点60m处相遇。

7、文章中没有给出题目和答案。

8、根据图像可知，选项A、B、C均正确，选项D错误。

因为在0-20s末，质点的位移大小为6m，不是9m。

位移时光图像专题演习（附答案）姓名班级1.如图所示为甲.乙两物体相对于统一参考系的x-t图象,下面说法准确的是（）.A．甲.乙两物体的动身点相距x 0B．甲.乙两物体都做匀速直线活动C．甲物体比乙物体早动身的时光为t 1 sD．甲.乙两物体向同偏向活动2.如图所示,为甲.乙两物体相对于统一坐标的x-t图象,则下列说法准确的是（）A．甲.乙均做匀变速直线活动B．甲比乙早动身时光t 0C．甲.乙活动的动身点相距x 0D．甲的速度大于乙的速度3.如图所示为甲.乙两个物体在统一向线上活动的x-t图象,下列说法准确的是（）A．两物体的速度大小相等,偏向相反B．在t=1s时,甲.乙两物体相遇C．在前2s时光内,甲.乙两物体的位移雷同D．在t=2s时,乙物体的活动偏向产生了变更收起4.如图所示为甲.乙两物体活动的x-t图象,则下列说法准确的是（）A．甲物体做变速直线活动,乙物体做匀速直线活动B．两物体的初速度都为零C．在t1时光内两物体平均速度相等D．相遇时,甲的速度大于乙的速度5.聪聪同窗讲了一个龟兔竞走的故事,按照故工作节,明明同窗画出了兔子和乌龟的位移图像如图所示.下列说法错误的是( )A．故事中的兔子和乌龟是在统一地点同时动身的B．乌龟做的是匀速直线活动C．兔子和乌龟在比赛途中相遇两次D．乌龟先经由过程预定位移到达终点6.图示为A.B两活动物体的位移图象．下陈述法中准确的是（）A. A.B两物体开端时相距100m,同时相向活动B. B物体做匀速直线活动,速度大小为5m/sC. A物体在活动中停了6sD. A.B两物体活动8s时,在距A的动身点60m处相遇7.甲.乙两车某时刻由统一地点沿统一偏向开端做直线活动,若以该时刻作为计时起点得到两车的位移一时光图象如图所示,则下列说法准确的是（）A．t1时刻乙车从后面追上甲车B．t1时刻两车相距最远C．t1时刻两车的速度刚好相等D．0到t1时光内,两车的平均速度相等8.如图为某一质点作直线活动的位移x随时光变更的纪律,图为一条抛物线,则下列说法准确的是（）A．在10s末,质点的速度最大B．在1-10s内,质点所受合力的偏向与速度偏向相反C．在8s末和12s末,质点的加快度偏向相反D．在0-20s末,质点的位移大小为9m9.物体A.B的x-t图像如图所示,由图可知 [ ]A．从第3s起,两物体活动偏向雷同,且v A >v BB．两物体由统一地位开端活动,但物体A比B迟3s才开端活动C．在5s内物体的位移雷同,5s末A.B相遇D．5s内A.B的平均速度相等10.物体甲.乙的x-t图象如图所示,由图可知（）A．从第10s起,两物体活动偏向雷同,且v甲＞v乙B．两物体由统一地位开端活动,但乙比甲迟10s才开端活动C．25s末甲.乙相遇D．25s内甲.乙的平均速度相等11.如图所示是甲.乙两物体的x-t图象,由图可知（）A. 甲乙两物体同时动身B. 甲乙两物体的活动偏向雷同C. 甲乙两物体的动身点相距4mD. 甲乙两物体都做匀速直线活动且v甲<v乙1.ABC2.BC3.AB4.ACD5.A6.ABD7.A8.B9.A10.C11.CD。

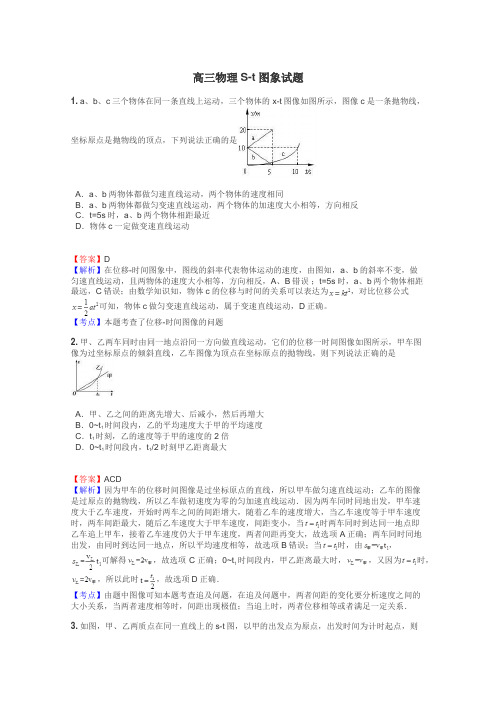

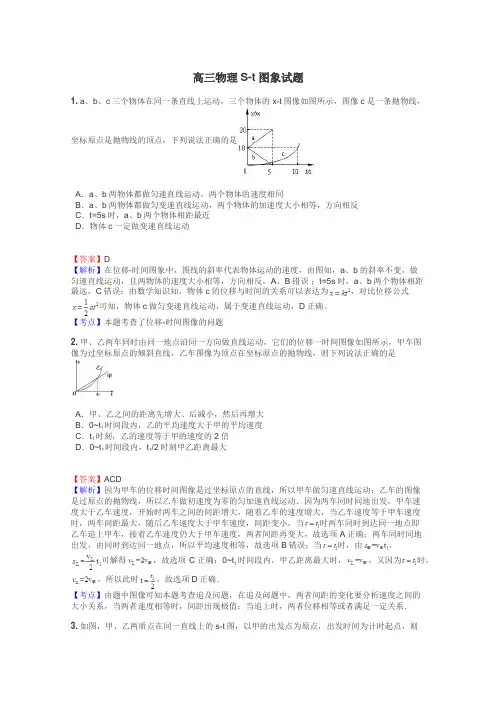

高三物理S-t图象试题1. a、b、c三个物体在同一条直线上运动，三个物体的x-t图像如图所示，图像c是一条抛物线，坐标原点是抛物线的顶点，下列说法正确的是A．a、b两物体都做匀速直线运动，两个物体的速度相同B．a、b两物体都做匀变速直线运动，两个物体的加速度大小相等，方向相反C．t=5s时，a、b两个物体相距最近D．物体c一定做变速直线运动【答案】D【解析】在位移-时间图象中，图线的斜率代表物体运动的速度，由图知，a、b的斜率不变，做匀速直线运动，且两物体的速度大小相等，方向相反，A、B错误；t=5s时，a、b两个物体相距最远，C错误；由数学知识知，物体c的位移与时间的关系可以表达为，对比位移公式可知，物体c做匀变速直线运动，属于变速直线运动，D正确。

【考点】本题考查了位移-时间图像的问题2.甲、乙两车同时由同一地点沿同一方向做直线运动，它们的位移一时间图像如图所示，甲车图像为过坐标原点的倾斜直线，乙车图像为顶点在坐标原点的拋物线，则下列说法正确的是A．甲、乙之间的距离先增大、后减小，然后再增大B．0~t1时间段内，乙的平均速度大于甲的平均速度C．t1时刻，乙的速度等于甲的速度的2倍D．0~t1时间段内，t1/2时刻甲乙距离最大【答案】ACD【解析】因为甲车的位移时间图像是过坐标原点的直线，所以甲车做匀速直线运动；乙车的图像是过原点的抛物线，所以乙车做初速度为零的匀加速直线运动．因为两车同时同地出发，甲车速度大于乙车速度，开始时两车之间的间距增大，随着乙车的速度增大，当乙车速度等于甲车速度时，两车间距最大，随后乙车速度大于甲车速度，间距变小，当时两车同时到达同一地点即乙车追上甲车，接着乙车速度仍大于甲车速度，两者间距再变大，故选项A正确；两车同时同地出发，由同时到达同一地点，所以平均速度相等，故选项B错误；当时，由，可解得，故选项C正确；0~t1时间段内，甲乙距离最大时，，又因为时，，所以此时，故选项D正确．【考点】由题中图像可知本题考查追及问题，在追及问题中，两者间距的变化要分析速度之间的大小关系，当两者速度相等时，间距出现极值；当追上时，两者位移相等或者满足一定关系．3.如图，甲、乙两质点在同一直线上的s-t图，以甲的出发点为原点，出发时间为计时起点，则下列说法中正确的（）A．甲开始运动时，乙在它前面B．甲、乙是从同地点开始运动的C．甲在中途停止运动，最后甲还是追上了乙D．甲追上乙过程中，乙的平均速度大于甲的【答案】AC【解析】甲开始运动时，乙的位移为2m，因此，乙在甲前面；甲在中途有一段时间停止运动，最后甲还是追上了乙；甲追上乙时，因为甲的位移大于乙的位移，因此，甲的平均速度大于乙的，所以正确选项AC。

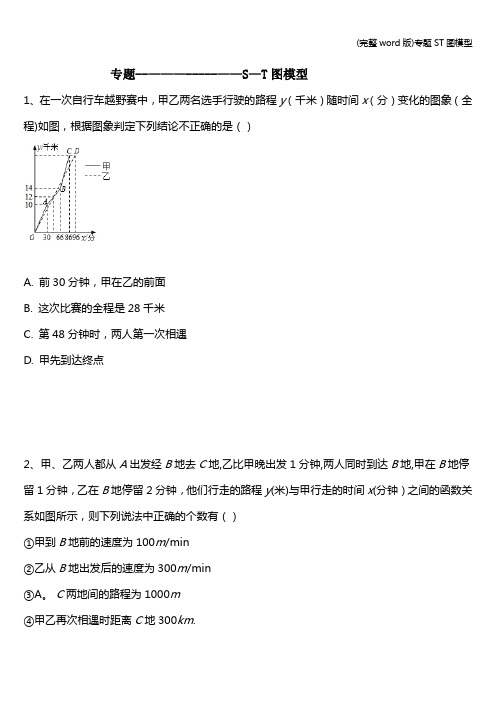

专题--———-----——S—T图模型1、在一次自行车越野赛中，甲乙两名选手行驶的路程y（千米）随时间x（分）变化的图象（全程)如图，根据图象判定下列结论不正确的是（）A. 前30分钟，甲在乙的前面B. 这次比赛的全程是28千米C. 第48分钟时，两人第一次相遇D. 甲先到达终点2、甲、乙两人都从A出发经B地去C地,乙比甲晚出发1分钟,两人同时到达B地,甲在B地停留1分钟，乙在B地停留2分钟，他们行走的路程y(米)与甲行走的时间x(分钟）之间的函数关系如图所示，则下列说法中正确的个数有（）①甲到B地前的速度为100m/min②乙从B地出发后的速度为300m/min③A。

C两地间的路程为1000m④甲乙再次相遇时距离C地300km.A。

1个B。

2个C。

3个D。

4个3、小明、小华从学校出发到青少年宫参加书法比赛,小明步行一段时间后,小华骑自行车沿相同路线行进，两人均匀速前行。

他们的路程差s (米）与小明出发时间t（分）之间的函数关系如图所示.下列说法：①小华先到达青少年宫；②小华的速度是小明速度的2。

5倍；③a=24；④b=480。

其中正确的是（)A. ①②④B。

①②③C。

①③④D. ①②③④4、甲、乙两车从A城出发前往B城,在整个行驶过程中，汽车离开A城的距离y（km）与行驶时间t(h）的函数图象如图所示,下列说法正确的有（）①甲车的速度为50km/h②乙车用了3h到达B城③甲车出发4h时，乙车追上甲车④乙车出发后经过1h或3h两车相距50km.A。

1个B。

2个C。

3个D。

4个5、一位自行车爱好者利用周末进行了一次骑车旅行,如图是这次旅行过程中自行车到出发地的距离y(千米）与骑行时间t(分钟）之间的函数图象，观察图象,下列判断中正确的是()①这次旅行的总路程为16千米;②这次旅行中用于骑车的总时间为60分钟；③到达目的地之后休息了15分钟；④返回途中如果不休息,可以提前10分钟到达出发点。

高中物理st图像练习题及讲解### 高中物理st图像练习题及讲解#### 练习题一：速度-时间图像（v-t图）题目描述：一辆汽车从静止开始加速，其加速度为2m/s²。

请根据以下v-t图像，回答问题。

1. 汽车在第2秒末的速度是多少？2. 汽车在第5秒内行驶的总距离是多少？解答：1. 根据v-t图像，我们可以看到在第2秒末，速度线与时间轴的交点对应的速度值为4m/s。

因此，汽车在第2秒末的速度是4m/s。

2. 要计算第5秒内行驶的总距离，我们需要先找到第4秒末和第5秒末的速度，然后使用公式 \( s = v_0t + \frac{1}{2}at^2 \) 来计算。

第4秒末的速度为8m/s，第5秒末的速度为10m/s。

将这些值代入公式，我们得到：- 第4秒末到第5秒末的距离：\( s_1 = 8 \times 1 +\frac{1}{2} \times 2 \times 1^2 = 9m \)- 第0秒到第4秒末的距离：\( s_2 = 0 \times 4 + \frac{1}{2} \times 2 \times 4^2 = 16m \)- 因此，第5秒内行驶的总距离为 \( s_1 + s_2 = 9m + 16m =25m \)。

#### 练习题二：位移-时间图像（s-t图）题目描述：一个物体在水平面上做匀速直线运动，其速度为3m/s。

请根据以下s-t图像，回答问题。

1. 物体在第3秒末的位移是多少？2. 物体在第1秒到第3秒内的平均速度是多少？解答：1. 根据s-t图像，我们可以看到在第3秒末，位移线与时间轴的交点对应的位移值为9m。

因此，物体在第3秒末的位移是9m。

2. 要计算第1秒到第3秒内的平均速度，我们首先找到第1秒末和第3秒末的位移。

第1秒末的位移为3m，第3秒末的位移为9m。

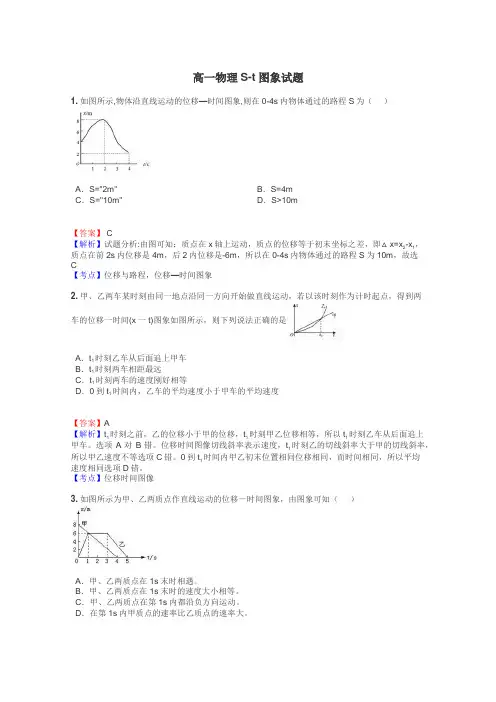

高一物理S-t图象试题1.如图所示,物体沿直线运动的位移—时间图象,则在0-4s内物体通过的路程S为（）A．S="2m"B．S=4mC．S="10m"D．S>10m【答案】 C【解析】试题分析:由图可知：质点在x轴上运动，质点的位移等于初末坐标之差，即△x=x2-x1，质点在前2s内位移是4m，后2内位移是-6m，所以在0-4s内物体通过的路程S为10m，故选C【考点】位移与路程，位移—时间图象2.甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移一时间(x一t)图象如图所示，则下列说法正确的是A．t1时刻乙车从后面追上甲车B．t1时刻两车相距最远C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度【答案】A【解析】t1时刻之前，乙的位移小于甲的位移，t1时刻甲乙位移相等，所以t1时刻乙车从后面追上甲车。

选项A对B错。

位移时间图像切线斜率表示速度，t1时刻乙的切线斜率大于甲的切线斜率，所以甲乙速度不等选项C错。

0到t1时间内甲乙初末位置相同位移相同，而时间相同，所以平均速度相同选项D错。

【考点】位移时间图像3.如图所示为甲、乙两质点作直线运动的位移－时间图象，由图象可知（）A．甲、乙两质点在1s末时相遇。

B．甲、乙两质点在1s末时的速度大小相等。

C．甲、乙两质点在第1s内都沿负方向运动。

D．在第1s内甲质点的速率比乙质点的速率大。

【答案】A【解析】解决本题的关键是知道位移时间图线的物理意义，知道图线斜率表示的含义．位移-时间图象表示物体的位置随时间的变化，图象上的任意一点表示该时刻的位置，甲、乙两质点在1s末时所对应的位置坐标相同，说明此时刻两物体相遇，所以A正确；图象的斜率表示该时刻的速度，斜率的正负表示速度的方向，由图象知，甲、乙两质点在1s末时的速度大小分别为2m/s和0，甲、乙两质点在第1s内运动方向相反，速率大小分别为2m/s和6m/s，故BCD错误．所以选A．【考点】本题考查考生对位移-时间图象上点和斜率的物理意义的理解和掌握．4.如图，直线a和曲线b分别是在平直公路上的汽车a和b的位置一时间（x-t）图线，由图可知()A．在时刻t1，a车追上b车B．在时刻t2，a、b两车运动方向相反C．在t1到t2这段时间内，b车的速率先减少后增加D．在t1到t2这段时间内，b车的速率一直比a车大【答案】BC【解析】在时刻t1之前，a在前b在后，而在t1时刻之后，b在前a在后，故在时刻t1，b车追上a车，而不是a车追上b车，A不对；在时刻t2，沿a、b两条线的切线的斜率一正一负，故两车的运动方向相反，B正确；在t1到t2这段时间内，曲线b上的各点的切线的斜率逐渐变小，到零，再逐渐变大，故b车的速率先减少后增加，C是正确的；则D就是不对的。

位移时间图像专题练习（附答案）姓名班级1、如图所示为甲、乙两物体相对于同一参考系的x-t图象，下面说法正确的是（）。

A．甲、乙两物体的出发点相距x 0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t 1 sD．甲、乙两物体向同方向运动2、如图所示，为甲、乙两物体相对于同一坐标的x-t图象，则下列说法正确的是（）A．甲、乙均做匀变速直线运动B．甲比乙早出发时间t0C．甲、乙运动的出发点相距x0D．甲的速率大于乙的速率3、如图所示为甲、乙两个物体在同一直线上运动的x-t图象，下列说法正确的是（）A．两物体的速度大小相等，方向相反B．在t=1s时，甲、乙两物体相遇C．在前2s时间内，甲、乙两物体的位移相同D．在t=2s时，乙物体的运动方向发生了变化收起4、如图所示为甲、乙两物体运动的x-t图象，则下列说法正确的是（）A．甲物体做变速直线运动，乙物体做匀速直线运动B．两物体的初速度都为零C．在t1时间内两物体平均速度相等D．相遇时，甲的速度大于乙的速度5、聪聪同学讲了一个龟兔赛跑的故事，按照故事情节，明明同学画出了兔子和乌龟的位移图像如图所示。

下列说法错误的是( )A．故事中的兔子和乌龟是在同一地点同时出发的B．乌龟做的是匀速直线运动C．兔子和乌龟在比赛途中相遇两次D．乌龟先通过预定位移到达终点6、图示为A、B两运动物体的位移图象．下述说法中正确的是（）A. A、B两物体开始时相距100m，同时相向运动B. B物体做匀速直线运动，速度大小为5m/sC. A物体在运动中停了6sD. A、B两物体运动8s时，在距A的出发点60m处相遇7、甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点得到两车的位移一时间图象如图所示，则下列说法正确的是（）A．t时刻乙车从后面追上甲车B．t时刻两车相距最远1C．t时刻两车的速度刚好相等1D．0到t时间内，两车的平均速度相等18、如图为某一质点作直线运动的位移x随时间变化的规律，图为一条抛物线，则下列说法正确的是（）A．在10s末，质点的速率最大B．在1-10s内，质点所受合力的方向与速度方向相反C．在8s末和12s末，质点的加速度方向相反D．在0-20s末，质点的位移大小为9m9、物体A、B的x-t图像如图所示，由图可知[ ]A．从第3s起，两物体运动方向相同，且v A >v BB．两物体由同一位置开始运动，但物体A比B迟3s才开始运动C．在5s内物体的位移相同，5s末A、B相遇D ．5s 内A 、B 的平均速度相等10、物体甲、乙的x-t 图象如图所示，由图可知（ ）A ．从第10s 起，两物体运动方向相同，且v 甲＞v 乙B ．两物体由同一位置开始运动，但乙比甲迟10s 才开始运动C ．25s 末甲、乙相遇D ．25s 内甲、乙的平均速度相等11、如图所示是甲、乙两物体的x-t 图象，由图可知（ ） A. 甲乙两物体同时出发B. 甲乙两物体的运动方向相同C. 甲乙两物体的出发点相距4mD. 甲乙两物体都做匀速直线运动且v 甲<v 乙1、ABC2、BC3、AB45、A6、ABD7、A8、B9、A10、C11、CD。

人教版8年级物理s-t图像专题训练例1：甲、乙两位同学进行百米赛跑，例如把他们的运动近似看作匀速直线运动处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图所示，在图中分别作出在这段时间内两人的运动路程s、速度v与时间t的图像，正确的是（）解：路程时间图像（即s-t图像）满足公示s=v·t，速度不变，随着时间t的不断增加，路程s不断增加，因此这道题排除C选项；甲、乙两位同学运动的时间相同，因此排除D 选项；看图中的路程乙＞甲，因此排除A 选项。

这道题选B 例2：课外活动时，小明和小华均在操场上沿直线进行跑步训练，在某次训练中，他们通过的路程随时间变化的图像如图所示，则下列说法中正确的是（）A.两人都做匀速直线运动B.两人都不是做匀速直线运动C.前2s内，小华跑的较快D.全程中，小华的平均速度大于小明的平均速度例3：某同学的爸爸携全家驾车去太湖渔人码头游玩，在途径太湖路时，路边蹿出一只小猫，他紧急刹车才没撞到它。

如图为紧急刹车前后汽车行驶的v-t图像，根据图像分析不正确的是（）A.紧急刹车发生在8:27B.在8:23-8:27时间段内他驾车匀速前进C.在8:20-8:30时间段内他驾车的最大速度为60km/hD.在8:20-8:30时间短内他驾车的平均速度为60km/h例4：下列图像中，表示物体做匀速直线运动的是（）例5：用图像可以表示物体运动的规律，在图中，AB段表示物体的运动状态是（）；BC段表示物体的运动状态是（）；EF段表示物体的运动状态是（）；例6：如图是相向而行的甲、乙两物体的s-t图像，下列说法正确的是（）A.相遇时两物体通过的路程均为100mB.0-30s内，甲、乙均做匀速直线运动C.甲的运动速度为10m/sD.甲、乙是同时出发的例7：物体做匀速直线运动时，路程与时间的关系是s=vt。

在下图中，甲、乙两直线分别是两运动物体的路程和时间的关系图像，由图可知两运动物体的速度大小关系是（）A.v甲＞v乙 B.v甲＜v乙C.v甲＝v乙D.条件不足，无法确定例8：如图为某物体做直线运动时路程随时间变化的图像，由图像可知该物体（）A.在0-20s时间内的速度比在30-40s时间内的速度大B.在整个40s时间内都做匀速直线运动C.在整个40s时间内的平均速度是2m/sD.在20-30s时间内物体的速度为40m/s例9：甲、乙两同学在同一直道上，从同一出发点向相同方向跑步锻炼，运动的s-t图像如图所示。
