中考数学-投影与三视图复习

《投影与三视图水平》复习4、在相同的时刻，物高与影长成比例.如果高为1.5米人测竿的影长为2.5米，那么影长为30米的旗杆的高是（ ）A 、20米 B 、16米 C 、18米 D 、15米6、下列说法正确的是（ ）A 、物体在阳光下的投影只与物体的高度有关B 、小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.C 、物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.D 、物体在阳光照射下，影子的长度和方向都是固定不变的.15.下图是由一些相同的小正方体构成的儿何体的三视图. 这些相同的小正方体的个数是 （ )A. 4 个 B. 5 个C. 6 个D.7个16.棱长是1cm 的小立方体组成如图所示的几何体，那么这个儿何体的表面积是（ ) A. 36cm 2 B. 33c m 2C. 30c m 2D. 27c m 217.有14 个边长为1m 的正方体，一个画家在地面上把它们摆成如图的形状．然后他把露出的表面都涂上颜色，那么被涂上颜色的总面积为（ )A. 19m 2B. 21m 2C. 33m 2D. 34m 218．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是 （ ）19、如图所示，是由几个相同的小正方形搭成的几何体的三视图，则搭成这个几何体的小正方形的个数是（ ）A 、3 个B 、4个C 、5个D 、6个20、如图2所示，这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图.已知桌面的直径为1.2m ，桌面距离地面1m ，若灯泡距离地面3m ，则地面上阴影部分的面积为（ ）A 、0.36 m 2B 、0.81 m 2C 、2 m 2D 、3.24 m 222．在太阳光下，转动一个正方体，观察正方体在地面上的投影，那么这个影子最多可能是几边形（）A 、四边形B 、五边形C 、六边形D 、七边形24. 下面说法正确的是( )①矩形的平行投影一定是矩形。

投影与视图；一．投影：1.光源点光源：像手电筒、路灯、台灯都可以看成一个点光源。

平行光源：太阳光可以看成是一个平行光源2.概念定义：一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。

（1）平行投影：由平行光线（太阳的光线是平行光线）形成的投影。

（2）中心投影：由同一点（点光源发出的光线）形成的投影。

（3）两者区别与联系：区别光线物体与投影面平行联系时的投影平行投影平行的投射线全等都是物体在光线的照射下，在某中心投影从一点出发的投射线放大(位似变换)个平面内形成的影子。

(即都是投影)3.投影知识点：测量同一时刻物体的高度和影长时：①若两物体的高度之比等于影长之比时，则这两个物体的影子是平行投影。

②若两物体的高度之比不等于影长之比时，则这两个物体的影子是中心投影4.投影的性质：①将两个等高物体垂直于与地面放置时，离点光源较近的物体的影子较短，反之则越长。

②将两个等高物体平行于与地面放置时，离点光源较近的物体的影子较长，反之则越短。

5．易错题整理：1）直线的平行投影一定是直线（×）原因：2）矩形的投影一定是矩形（×）原因：3）一个圆在平面上的投影一定是圆。

（×）原因：二．视图：1.概念：用正投影的方法绘制的物体在投影面上的图形，称为物体的视图。

2.分类：视图有：主视图、左视图、俯视图3.正方体的主要视图及展开：正方体的展开图有11种：1）1-4-1型：6种 2）2-3-1型：3种3）2-2-2型：1种 4） 3-3 型：1种4.看视图确定物体有多少正方体组成：在俯视图中画圈标注法，取较小数值的和。

图形关于原点成位似变换
在平面直角坐标系内，如果两个图形的位似中心为原点，相似比为k，那么这两个位似图形对应点的坐标的比等于k或－k．
视图与投影
二、知识清单梳理
知识点一：三视图内容
关键点拨
1.三视图
主视图：从正面看到的图形.
俯视图：从上面看到的图形.
左视图：从左面看到的图形.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36 .
4.图形的中心对称
（1）把一个图形绕着某一点旋转180°，如果它能够与另一个图形重合，那么这两个图形关于这个点对称或中心对称，该点叫做对称中心．
（2）①关于中心对称的两个图形是全等形；②关于中心对称的两个图形,对称点连线都经过对称中心,并且被对称中心平分；③关于中心对称的两个图形,对应线段平行（或者在同一直线上）且相等.
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，且相互平齐；
(3)宽相等：俯视图与左视图的宽相等，且相互平行．
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆.
第七单元图形与变换
第24讲平移、对称、旋转与位似视图和投影
一、知识清单梳理
知ห้องสมุดไป่ตู้点一：图形变换
关键点拨与对应举例
1.图形的轴对称
（1）定义：①轴对称：把一个图形沿某一条直线翻折过去，如果它能够与另一个图形重合，那么就称这两个图形关于这条直线对称．
②轴对称图形：如果一个平面图形沿着一条直线折叠，直线两旁的部分能够重合，那么这个图形叫做轴对称图形，这条直线叫做对称轴.

基础知识 自主学习
要点梳理
1．三视图： (1)主视图：从 正面 看到的图； (2)左视图：从 左面 看到的图； (3)俯视图：从 上面 看到的图．
2．画“三视图” 的原则： (1)位置：主视图；左视图； 俯视图． (2)大小：长对正，高平齐，宽相等． (3)虚实：在画图时，看得见部分的轮廓通常画成实线， 看不见部分的轮廓线通常画成虚线．
பைடு நூலகம்
3．一个正方体的每个面都写有一个汉字，其平面展开图如
图所示，则在该正方体中，和“崇”相对的面上写的汉字
是( )
A．低
B．碳
C．生
D．活
答案 A 解析 假设“崇”为正方体的前面，则“尚”、“碳”是 这个正方体的右面与左面，正方体的后面是“低”．
易错警示
对峙体图形展开后的邻面、对面视察不仔细 试题 如图，A、B、C三个立方体中，有一个立方体展开后
探究提高 掌握从不同方向看物体的方法和画几何体三视图 的要求，通过仔细视察、比较、分析，可选出正确答案．
知能迁移1 (1)根据下面的三视图描述所对应的物体． 解 长方体上放置一个圆锥．
(2)(2011·安徽)下图是五个相同的小正方体搭成的几何体，其 左视图是( )
答案 A
题型二 由三视图确定原几何体的构成
基础自测
1．(2011·福州)在下列几何体中，主视图、左视图与俯视图 都是相同的圆，该几何体是( )
答案 A 解析 几何体A的三视图都是圆形，故选A.
2．(2011·金华)如图是六个棱长为1的立方块组成的一个几何
体，其俯视图的面积是( )
A．6
B．5
C．4
D．3
答案 B 解析 该几何体的俯视图如图所示，
知能迁移2 (1)下图是几何体的俯视图，所标数字为该位置 立方体的个数，请补全该几何体的主视图和左视图．

考点27视图与投影考点总结1．三视图：(1)主视图：物体在正投影面上的正投影．(2)左视图：物体在侧投影面上的正投影．(3)俯视图：物体在水平投影面上的正投影．2．画“三视图”的原则(1)大小：长对正，高平齐，宽相等．(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．3．判断简单物体的三视图，能根据三视图描述基本几何体或实物原型．4．直棱柱、圆锥的侧面展开图分别是矩形和扇形，能根据展开图判断和制作立体模型．真题演练一、单选题1．（2021·浙江丽水·中考真题）如图是由5个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【答案】B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】解：从正面看下面一层是三个正方形，上面一层中间是一个正方形．即：故选：B．2．（2021·浙江宁波·中考真题）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．【答案】C【分析】根据主视图是从物体的正面看到的图形解答即可．【详解】解：由于圆柱的主视图是长方形，长方体的主视图是长方形，所以该物体的主视图是：．故选：C．3．（2021·浙江台州·中考真题）用五个相同的正方体搭成如图所示的立体图形，则该立体图形的主视图是（）A．B．C．D．【答案】B【分析】从正面看所得到的图形即为主视图，因此选项B的图形符合题意．【详解】解：根据主视图的意义可知，从正面看到四个正方形，故选：B．4．（2021·浙江温州·中考真题）直六棱柱如图所示，它的俯视图是（）A．B．C．D．【答案】C【分析】直接从上往下看，得到的是一个六边形，即可选出正确选项．【详解】解:从上往下看直六棱柱，看到的是个六边形；故选：C．5．（2021·浙江绍兴·中考真题）如图的几何体由五个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】D【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选：D．6．（2021·浙江嘉兴·中考真题）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）A．B．C．D．【答案】C【分析】根据俯视图是从上边看得到的图形，可得答案．【详解】解：从上边看第一行是两个小正方形，第二行是一个小正方形并且在第二列，故选：C．7．（2021·浙江衢州·中考真题）如图是由四个相同的小正方体搭成的立体图形，它的主视图是（）A．B．C．D．【答案】B【分析】根据主视图是从几何体正面看得到的图形即可得到答案.【详解】从正面看可以看到有3列小正方形，从左至右小正方体的数目分别为1、2、1，所以主视图为：，故选B．8．（2021·浙江·温州绣山中学三模）某物体如图所示，它的俯视图为（）A．B．C．D．【答案】D【分析】俯视图是从上向下看得到的视图，结合选项即可做出判断．【详解】解：所给图形的俯视图是D选项所给的图形，故选：D．9．（2021·浙江鹿城·二模）由4个相同的正方体搭成的几何体如图所示，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看得到的图形是主视图，从而得到答案．【详解】解：从正面看，第一层是一个正方形，且在右边；第二层为两个正方形，故选A．10．（2021·浙江桐乡·一模）如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）．A．主视图不变B．俯视图不变C．左视图改变D．以上三种视图都改变【答案】B【分析】根据三视图的定义即可判断．【详解】解：根据三视图的定义，A，主视图会变，故选项错误，不符合题意；B，俯视图不会变，故选项正确，符合题意；C，左视图不会改变，故选项错误，不符合题意；D，主视图改变，俯视图记左视图不会改变，故选项错误，不符合题意；故选：B．二、填空题11．（2021·浙江永康·一模）如图为一个圆锥的三视图，这个圆锥的侧面积为_________2mm．【答案】60【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长（mm），所以圆锥的侧面积=12610602ππ⨯⨯⨯=（mm2）．故答案为：60π．12．（2021•三门县一模）如图，圣诞帽的主视图是正三角形，把帽子压平整，成双层扇形摆放在桌子上（不考虑帽子的厚度）．则这个扇形的圆心角度数为．【分析】可设正三角形的边长为a，双层扇形的圆心角为n．先计算出圆锥的底面圆的周长＝πa，再根据圆锥的侧面展开图为扇形，扇形的弧长为圆锥的底面圆的周长的一半，扇形的半径为圆锥的母线长得到弧长为πa，半径为a，然后利用弧长公式得到关于n的方程，解方程即可．【答案】解：设正三角形的边长为a，双层扇形的圆心角为n．∴圆锥的底面圆的周长＝πa，由题意：πa＝，∴n＝90°．故答案为：90．13．（2021•朝阳区三模）在如图所示的几何体中，主视图是三角形的是③．（填序号）【分析】找到从正面看所得到的图形，得出主视图是三角形的即可．【答案】解：①的主视图是矩形；②的主视图是矩形，③的主视图是等腰三角形．∴主视图是三角形的是③．故答案为：③．14.（2021秋•江夏区校级月考）如图是一个正方体的平面展开图，其中每两个相对面上的数的和都相等，则A表示的数字为．【答案】解：根据题意得：3+x＝3x+（x+4），解得：x＝2，∴A﹣2＝3x+（x+4）＝12，解得：A＝14，故答案为：14三、解答题15．（2021秋•漳州期末）在学习《展开与折叠》这一课时，老师让同学们将准备好的正方体或长方体沿某些棱剪开，展开成平面图形．其中，阿中同学不小心多剪了一条棱，把一个长方体纸盒剪成了图①、图②两部分．根据你所学的知识，回答下列问题：（1）阿中总共剪开了几条棱？（2）现在阿中想将剪断的图②重新粘贴到图①上去，而且经过折叠以后，仍然可以还原成一个长方体纸盒，他有几种粘贴方法？请在图①上画出粘贴后的图形（画出一种即可）；（3）已知图③是阿中剪开的图①的某些数据，求这个长方体纸盒的体积．【分析】（1）根据总共12条棱，其中有4条未剪开，即可得到阿中总共剪开了8条棱．（2）依据展开图的特征，即可得到4种粘贴方法（答案不唯一）；（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，依据等量关系列方程求解即可得到x的值，进而得出长方体的体积．【答案】解：（1）总共12条棱，其中有4条未剪开，故阿中总共剪开了8条棱．（2）答：有4种粘贴方法．如图，四种情况：（3）设高为xcm，则宽为（4﹣x）cm，长为[7﹣（4﹣x）]＝（3+x）cm，∴4+（3+x）＝8，解得：x＝1，∴体积为：（3+1）×（4﹣1）×1＝12cm3，答：这个长方形纸盒的体积为12cm3．16.（2021秋•锦江区校级期中）由7个相同的小立方块搭成的几何体如图所示，（1）请画出它的三视图？（2）请计算它的表面积？（棱长为1）【分析】（1）主视图从左往右3列正方形的个数依次为2，1，2；左视图从左往右2列正方形的个数依次为2，1；俯视图从左往右3列正方形的个数依次为2，2，1，依此画出图形即可；（2）查出从前后，上下，左右可以看到的面，然后再加上中间空两边的两个正方形的2个面，进行计算即可求解．【答案】解：（1）如图所示：（2）从正面看，有5个面，从后面看有5个面，从上面看，有5个面，从下面看，有5个面，从左面看，有3个面，从右面看，有3个面，中间空处的两边两个正方形有2个面，∴表面积为（5+5+3）×2+2＝26+2＝28．17.（2021秋•修水县月考）一个长方体的三视图如图所示．若其俯视图为正方形，求这个长方体的表面积．【分析】根据三视图图形得出AC＝BC＝3，EC＝4，然后求出这个长方体的表面积．【答案】解：如图所示：AB＝3，∵AC2+BC2＝AB2，∴AC＝BC＝3，∴正方形ACBD面积为：3×3＝9，侧面积为：4AC×CE＝3×4×4＝48，故这个长方体的表面积为：48+9+9＝66．18.（2021秋•温州月考）每个正方体相对两个面上写的数之和等于2．（1）求图1的正方体看不见的三个面上的数字的积．（2）现将两个这样的正方体黏合放置（如图2），求所有看不见的七个面上所写的数的和．【答案】解：（1）∵每个正方体上相对两个面上写的数字之和都等于2，∴正方体的下底面数字是1，后面的数字是4，左面的数字是﹣1，∴它们的积是1×4×（﹣1）＝﹣4；（2）∵每个正方体上相对两个面上写的数字之和都等于2，∴左边的正方体的下底面数字是1，后面的数字是，左右两面的数字的和是2，右面的正方体下底面数字是6，左面的数字是﹣1，后面的数字是0，∴它们的和是1++2+6﹣1+0＝8．。

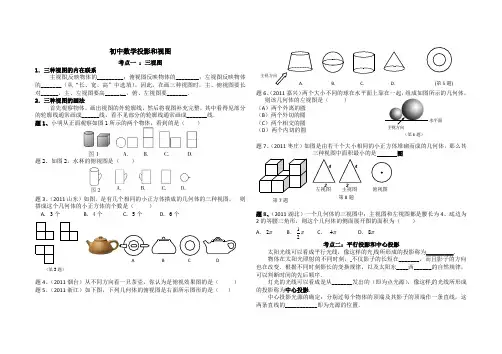

初中数学投影和视图考点一：三视图1．三种视图的内在联系主视图反映物体的_________；俯视图反映物体的________；左视图反映物体的_______（从“长、宽、高”中选填）。

因此，在画三种视图时，主、俯视图要长对______，主、左视图要高_______，俯、左视图要_______．2．三种视图的画法首先观察物体，画出视图的外轮廓线，然后将视图补充完整，其中看得见部分的轮廓线通常画成______线，看不见部分的轮廓线通常画成_______线．题1、小明从正面观察如图1所示的两个物体，看到的是（）题2、如图2，水杯的俯视图是（）题3、（2011山东）如图，是有几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是（）A. 3个B. 4个C. 5个D. 6个题4、（2011烟台）从不同方向看一只茶壶，你认为是俯视效果图的是（）题5、（2011浙江）如下图，下列几何体的俯视图是右面所示图形的是（）题6、（2011嘉兴）两个大小不同的球在水平面上靠在一起，则该几何体的左视图是（）（A）两个外离的圆（B）两个外切的圆（C）两个相交的圆（D）两个内切的圆题7、（2011枣庄）如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是图题8、（2011湖北）一个几何体的三视图中：主视图和左视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为（）A．2πB．12πC．4πD．8π考点二：平行投影和中心投影太阳光线可以看成平行光线，像这样的光线所形成的投影称为_________．物体在太阳光照射的不同时刻，不仅影子的长短在_______，而且影子的方向也在改变．根据不同时刻影长的变换规律，以及太阳东____西______的自然规律，可以判断时间的先后顺序．灯光的光线可以看成是从_______发出的（即为点光源），像这样的光线所形成的投影称为中心投影．中心投影光源的确定：分别过每个物体的顶端及其影子的顶端作一条直线，这两条直线的___________即为光源的位置．第8题2 2左视图主视图俯视图（第3题）A B C D主视方向（第6题）平行投影和中心投影的区别：分别过每个物体的顶端及其影子的顶端作一条直线，若两直线______，则为平行投影；若两直线_______，则为中心投影，其交点就是光源的位置．题9、在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（ ）A 、小明的影子比小强的影子长B 、小明的影子比小强的影子短C 、小明的影子和小强的影子一样长D 、无法判断谁的影子长解：因为在同一时刻的阳光下，小明的影子比小强的影子长，因此可知小明比小强高。

∴最小为11
考点3： 根据视图求几何图形的表面积和体积
命题角度： 1．由三视图确定出实物的形状和结构； 2．由部分特殊视图确定出实物的形状和结构．
例 [2013·临沂] 如图是一个几何体的三视图，则这个几何体 的侧面积是( C )
A．12π cm2 C．6π cm2
B．8π cm2 D．3π cm2
（4）看得见部分的轮廓线画成实线，而 看不见部分的轮廓线画成虚线.
考点1. 几何体的三视图
命题角度： 1．已知几何体，判定三视图； 2．由三视图，想象几何体．
从上面看
从左面看
从正面看
主视图
左视图
俯视图
从上面看 俯视图
从 左 面 看 左 视 图
从正面看 主视图
例 [2013·安徽] 如图所示的几何体为圆台，其主(正) 视图正确的是( A )
主视图和俯视图 ----长对正 主视图和左视图 ----高平齐
长对正
俯视图和左视图 ----宽相等
高平齐
主视图
左视图 高
长
宽
宽 俯视图
宽相等
4、三视图的画法：
（1）先画主视图；
（2）在主视图正下方画出俯视图,注意与 主视图“长对正”；
（3）在主视图正右方画出左视图，注意 与主视图“高平齐”，与俯视图“宽相等”；
三视图
1.三视图
从左面看 主视图
从上面看
正面
主视图
左视图
俯视图
如将物右 三体图 个的将： 投一三影张个面三投展视影开图面在.展一开个在从平一正面面个看内平，面得内到，一得张到三这视个图。
2、三视图的位置规定：
主视图
左视图
主视图要在左上边
它的下方应是俯视图

精品基础教育教学资料，仅供参考，需要可下载使用！中考数学热点题型专练：热点18 投影与视图【命题趋势】投影与视图这部分内容是一个小的考点，必考内容之一，一般为一个选择题，分值3—4分，一般解答题很少考到。

可能很多同学会忽视这部分内容，感觉投影与视图又简单，考的又少，所以在复习时往往会忽略这部分内容，这是严重错误的想法，就因为它考的不多，又简单，所以我们才应该认真对待这部分内容，拿好拿稳这几分。

【满分技巧】一、整体把握知识结构二．重点知识1．两种投影的概念与性质2．三种视图：有关视图，一般有两种类型的问题：A.由物质到视图,这种类型的问题比较简单;B.由视图想象物体的样子,这个对空间想象能力要求很高,一般比较难;这两种类型的问题,一般考查方式都是以小正方体的堆积为载体,进行考查.【限时检测】（建议用时：30分钟）一、选择题1.下列几何体是由4个相同的小正方体搭成的，其中左视图和俯视图相同的是()A．B．C．D．【答案】B【解析】A、左视图第一层两个小正方形，俯视图第一层一个小正方形，故A不符合题意；B、左视图和俯视图相同，故B符合题意；C、左视图第一层两个小正方形，俯视图第一层一个小正方形，故C不符合题意；D、左视图是一列两个小正方形，俯视图一层三个小正方形，故D不符合题意；故选：B．2.如图所示是一个几何体的三视图，如果一只蚂蚁从这个几何体的点B出发，沿表面爬到AC的中点D处，则最短路线长为（）A．3B．C．3D．3【答案】D【解析】如图将圆锥侧面展开，得到扇形ABB′，则线段BF为所求的最短路程．设∠BAB′＝n°．∠＝4π，∠n＝120即∠BAB′＝120°．∠E为弧BB′中点，∠∠AFB＝90°，∠BAF＝60°，∠BF＝AB•sin∠BAF＝6×＝3，∠最短路线长为3．故选：D．3.一个几何体的三视图如图所示，则这个几何体的表面积是（）A．5cm2B．8cm2C．9cm2D．10cm2【答案】D【解析】由题意推知几何体是长方体，长、宽、高分别1cm、1cm、2cm，所以其面积为：2×（1×1+1×2+1×2）＝10（cm2）．故选：D．4.如图是由10个同样大小的小正方体摆成的几何体．将小正方体∠移走后，则关于新几何体的三视图描述正确的是（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变【答案】A【解析】将正方体∠移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变；故选：A．5.如图所示的几何体是由9个大小相同的小正方体组成的，将小正方体①移走后，所得几何体的三视图没有发生变化的是A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．主视图、左视图、俯视图【答案】A【解析】本题考查了三视图的判断，三视图没有发生变化的是主视图和左视图，发生变化的是俯视图，故选A．6.如图，是由两个正方体组成的几何体，则该几何体的俯视图为【答案】D【解析】解析本题考查三视图，俯视图为从上往下看，所以小正方形应在大正方形的右上角，故选D7.如图所示的几何体是由6个大小相同的小立方块搭成，它的左视图是（）A．B．C．D．【答案】B【解析】从左面看易得第一层有2个正方形，第二层左边有1个正方形，如图所示：故选：B．8.如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】从左面看可得到从左到右分别是3，1个正方形．故选：B．9.下列几何体中，主视图是三角形的是（）A. B. C. D.【答案】C【解析】A、正方体的主视图是正方形，故此选项错误；B、圆柱的主视图是长方形，故此选项错误；C、圆锥的主视图是三角形，故此选项正确；D、六棱柱的主视图是长方形，中间还有两条竖线，故此选项错误；故选：C．10.已知一个组合体是由几个相同的正方体叠合在一起组成，该组合体的主视图与俯视图如图所示，则该组合体中正方体的个数最多是（）A．10B．9C．8D．7【答案】B【解析】从俯视图可得最底层有5个小正方体，由主视图可得上面一层是2个，3个或4个小正方体，则组成这个几何体的小正方体的个数是7个或8个或9个，组成这个几何体的小正方体的个数最多是9个．故选：B．11.如图是一个水平放置的全封闭物体，则它的俯视图是（）A．B．C．D．【答案】A【解析】从上面观察可得到：．故选：C．12.如图是由4个相同的小正方体组成的一个立体图形，其主视图是（）A．B．C．D．【答案】A【解析】从正面看易得第一层有2个正方形，第二层左边有一个正方形，如图所示：故选：A．13.下列几何体中，俯视图不是圆的是()A．四面体B．圆锥C．球D．圆柱【答案】A【解析】A、俯视图是三角形，故此选项正确；B、俯视图是圆，故此选项错误；C、俯视图是圆，故此选项错误；D、俯视图是圆，故此选项错误；故选：A．14.我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【答案】A【解析】分析根据俯视图即从物体的上面观察得得到的视图，进而得出答案A故选：A．15.)如图为正方体的一种平面展开图，各面都标有数字，则数字为﹣2的面与其对面上的数字之积是（）A．﹣12B．0C．﹣8D．﹣10【答案】A【解析】分析根据正方体的平面展开图的特征知，其相对面的两个正方形之间一定相隔一个正方形，所以数字为﹣2的面的对面上的数字是6，其积为﹣12．故选：A16.如图∠是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图∠．关于平移前后几何体的三视图，下列说法正确的是（）A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同【答案】A【解析】图∠的三视图为：图∠的三视图为：故选：A．17.如图所示的几何体是由几个大小相同的小正方体搭成的，其俯视图是（）A．B．C．D．【答案】C【解析】从上面看，得到的视图是：，故选：C．18.如图，圆柱底面圆半径为2，高为2，则圆柱的左视图是()A．平行四边形B．正方形C．矩形D．圆【答案】C【解析】圆柱底面圆半径为2，高为2，∴底面直径为4，∴圆柱的左视图是一个长为4，宽为2的长方形，故选：C．19.某同学家买了一个外形非常接近球的西瓜，该同学将西瓜均匀切成了8块，并将其中一块（经抽象后）按如图所示的方式放在自已正前方的水果盘中，则这块西瓜的三视图是()A．B．C．D．【答案】B【解析】分析主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．观察图形可知，这块西瓜的三视图是．故选：B．20.如图是一个由4个相同的正方体组成的立体图形，它的主视图是()A．B．C．D．【答案】B【解析】左视图有3列，每列小正方形数目分别为2，1，1．故选：B．21.如图是一个几何体的三视图，则这个几何体是（）A．三棱锥B．圆锥C．三棱柱D．圆柱【答案】B【解析】分析主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选：B．二、填空题22.一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有种．【答案】10【解析】设俯视图有9个位置分别为：由主视图和左视图知：∠第1个位置一定是4，第6个位置一定是3；∠一定有2个2，其余有5个1；∠最后一行至少有一个2，当中一列至少有一个2；根据2的排列不同，这个几何体的搭法共有10种：如下图所示：故答案为：10．23.在如图所示的几何体中，其三视图中有矩形的是______.（写出所有正确答案的序号）【答案】∠∠【解析】本题考查对三视图的认识.∠长方体的主视图，俯视图，左视图均为矩形；∠圆柱的主视图，左视图均为矩形，俯视图为圆；∠圆锥的主视图和左视图为三角形，俯视图为圆.故答案为∠∠24.已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为 ． 【答案】（18+2）cm 2【解析】该几何体是一个三棱柱，底面等边三角形边长为2cm ，高为cm ，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm 2）．故答案为（18+2）cm 2第11题图③圆锥②圆柱①长方体25.如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是面．（填字母）【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．。

九年级数学上册第四章视图与投影『一』．知识归纳：●知识点1 三视图：主视图、俯视图和左视图三视图之间要保持长对正，高平齐，宽相等。

一般地，俯视图要画在主视图的下方，左视图要画在正视图的右边。

主视图：基本可认为从物体正面视得的图象.俯视图：基本可认为从物体上面视得的图象左视图：基本可认为从物体左面视得的图象.注：①视图中每一个闭合的线框都表示物体上一个表面(平面或曲面)，而相连的两个闭合线框一定不在一个平面上。

②在一个外形线框内所包括的各个小线框，一定是平面体（或曲面体）上凸出或凹的各个小的平面体（或曲面体）。

③在画视图时，看得见的部分的轮廓线通常画成实线，看不见的部分轮廓线通常画成虚线。

●知识点2 投影太阳光线可以看成平行的光线，像这样的光线所形成的投影称为平行投影。

探照灯、手电筒、路灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影。

——区分平行投影和中心投影：①观察光源；②观察影子。

从正面、上面、侧面看到的图形就是常见的正投影，也就是视图，是当光线与投影垂直时的投影。

①点在一个平面上的投影仍是一个点；②线段在一个面上的投影可分为三种情况：1.线段垂直于投影面时，投影为一点；2.线段平行于投影面时，投影长度等于线段的实际长度；3.线段倾斜于投影面时，投影长度小于线段的实际长度。

③平面图形在某一平面上的投影可分为三种情况：1.平面图形和投影面平行的情况下，其投影为实际形状；2.平面图形和投影面垂直的情况下，其投影为一线段；3.平面图形和投影面倾斜的情况下，其投影小于实际的形状。

『二』典型例题解析【视图类】★例题解析1 如图所示的几何体的俯视图是（ B ）．A B C D★例题解析2 上图是由几个相同的小正方体搭成的一个几何体,它的俯视图是( D )★例题解析 3 下图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是 BA．5 B．6 C．7 D．8★例题解析 4 如图是由大小相同的小正方体组成的简单几何体的主视图和左视图，那么组成这个几何体的小正方体的个数最多为.★例题解析 5 在如图所示的正方体的三个面上，分别画了填充不同的圆，下面的4个图中，是这个正方体展开图的有( A )．★例题解析6 如图是正方体的展开图，则原正方体相对两个面上的数字和最小的是( C ).A. 4B. 6C. 7D.8【投影类】★例题解析7 比例求高“投影”类题如图1，小华为了测量所住楼房的高度，他请来同学帮忙，在阳光下测量了同一时刻他自己的影长和楼房的影长分别是0.5米和15米.已知小华的身高为1.6米，那么他所住楼房的高度为____48____米.变化1 如果物体的投影一部分落在平地上，另一部分落在坡面上：如图2，在斜坡的顶部有一铁塔AB ，B 是CD 的中点，CD 是水平的，在阳光的照射下，塔影DE 留在坡面上．已知铁塔底座宽CD=12 m ，塔影长DE=18 m ，小明和小华的身高都是1.6m ，同一时刻，小明站在点E 处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m 和1m ，那么塔高AB 为( )(A)24m (B)22m (C)20 m (D)18 m1 42 5 36第7题图图2变化2 如果物体的投影一部分落在平地上，另一部分落在台阶上：兴趣小组的同学要测量树的高度．在阳光下，一名同学测得一根长为1米的竹竿的影长为0.4米，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为0.2米，一级台阶高为0.3米，如图3，若此时落在地面上的影长为4.4米，则树高为（）(A)11.5米(B)11.75米(C)11.8米(D)12.25米变化3 如果将上题中的DE改为斜坡，再改变部分已知条件：梅华中学九年级数学课外学习小组某下午实践活动课时，测量朝西教学楼前的旗杆AB的高度．如图4，当阳光从正西方向照射过来时，旗杆AB的顶端A的影子落在教学楼前的坪地C处，测得影长CE=2 m,α=o．在同一DE=4m ,BD=20m，DE与地面的夹角30时刻，测得一根长为1m的直立竹竿的影长恰为4m．根据这些数据求旗杆AB的高度．（结果保留两个有效数字）★例题解析8 三角函数求高“投影”类题如图5，当太阳光与地面成55°角时，直立于地面的玲玲测得自己的影长为 1.16m，则玲玲的身高约为m．（精确到0.01m）变化1如果将太阳光改为照明灯，再适当改变已知条件和问题的形式：如图6所示，点P表示广场上的一盏照明灯．若小丽到灯柱MO的距离为4.5米，照明灯P到灯柱的距离为1.5米，小丽目测照明灯P的仰角为55°，她的目高QB为1.6米，试求照明灯P到地面的距离（结果精确到0.1米）．★例题解析9 相似三角形求高“投影”类题如图7，为了测量学校旗杆的高度，小东用长为3.2 m的竹竿做测量工具。

然后综合起来考虑整体形状．
2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：
① 根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；
② 从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；
③ 熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助.
考点一 图形的投影
3）立体图形的正投影
物体的正投影的形状、大小与物体相对于投影面的位置有关，立体图形的正投影与平行于投影面且过立体图形的最
大截面全等.
投影的判断方法：
1）判断投影是否为平行投影的方法是看光线是否是平行的，如果光线是平行的，那么所得到的投影就是平行投影．
2）判断投影是否为中心投影的方法是看光线是否相交于一点，如果光线是相交于一点的，那么所得到的投影就是中
【例2】（2021·安徽淮南·校联考模拟预测）下列现象中，属于中心投影的是（
A．白天旗杆的影子
B．阳光下广告牌的影子
C．灯光下演员的影子
D．中午小明跑步的影子
）
考点一 图形的投影
题型03 正投影
【例3】（2022·浙江温州·温州绣山中学校联考二模）由四个相同小立方体拼成的几何体如图所示，当光线由上向
1 ） 等 高 的 物 体 垂 直 地 面 放 置 时 （ 图 1 ） ， 在 太 阳 光 下 ， 它 们 的 影 子 一 样 长 .
2）等长的物体平行于地面放置时（图2），它们在太阳光下的影子一样长，且影长等于物体本身的长度.
图1
图2
【小技巧】
1）图1中，两个物体及它们各自的影子及光线构成的两个直角三角形相似，相似三角形对应边成比例.
【变式8-1】（2021·宁夏吴忠·统考模拟预测）一个几何体的三视图如图所示，则该几何体的表面积为 3π+4 ．

第十四讲投影与视图【考纲要求】1.通过实例了解平行投影和中心投影的含义及简单应用；2.会画基本几何体(直棱柱、圆柱、圆锥、球)的三视图(主视图，左视图、俯视图)，能根据三视图描述基本几何体或实物的原型．【知识网络】【考点梳理】考点一、生活中的几何体1．常见的几何体的分类在丰富多彩的图形世界中，我们常见的几何体有长方体、正方体、棱柱体、棱锥体、圆柱体、圆锥体、球体、台体等．2．点、线、面、体的关系(1)点动成线，线动成面，面动成体；(2)面面相交成线，线线相交成点．要点诠释：体体相交可成点，不一定成线．3．基本几何体的展开图(1)正方体的展开图是六个正方形；(2)棱柱的展开图是两个多边形和一个长方形；(3)圆锥的展开图是一个圆和一个扇形；(4)圆柱的展开图是两个圆和一个长方形．考点二、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．考点三、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．【典型例题】类型一、三视图及展开图1．用大小和形状完全相同的小正方体木块搭成一个几何体，使得它的主视图和俯视图如图所示，则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22 B．19 C．16 D．13【思路点拨】视图、俯视图是分别从物体正面、上面看，所得到的图形.【答案】D；【解析】综合主视图和俯视图，这个几何体的底层最少有3+3+1=7个小正方体，第二层最少有3个，第三层最少有2个，第四层最少有1个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：7+3+2+1=13个．故答案为：13．【总结升华】由三视图判断组成原几何体的小正方体的个数与由相同的小正方体构成的几何体画三视图正好相反．举一反三：【变式1】（秋•莲湖区校级期末）用小正方体搭一个几何体，使它的主视图和俯视图如图所示，这样的几何体最少需要正方体个．【答案】7.【解析】∵俯视图中有5个正方形，∴最底层有5个正方体；∵主视图第二层有2个正方形，∴几何体第二层最少有2个正方体，∴最少有几何体5+2=7．【变式2】下图是由几个相同的小正方体搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是（）个．A．5 B．6 C．7 D．8【答案】B.2．美术课上，老师要求同学们将如图所示的白纸只沿虚线剪开，用裁开的纸片和白纸上的阴影部份围成一个立体模型，然后放在桌面上，下面四个示意图中，只有一个符合上述要求，那么这个示意图是（）A． B．C． D．【思路点拨】动手操作看得到小正方体的阴影部分的具体部位即可．【答案】B【解析】动手操作折叠成正方体的形状放置到白纸的阴影部分上，所得正方体中的阴影部分应紧靠白纸，故选B．【总结升华】用到的知识与正方体展开图有关，考察学生空间想象能力．建议学生在平时的教学过程中应结合实际模型将展开图的若干种情况分析清楚．举一反三：左面看正面看上面看【变式】如图所示的是以一个由一些相同的小正方体组成的简单几何体的主视图和俯视图．设组成这个几何体的小正方体的个数为n，请写出n的所有可能的值．【答案】n为8，9，10，11．3．下列图形中经过折叠能围成一个棱柱的是（）A． B． C． D．【思路点拨】利用四棱柱及其表面展开图的特点解题．【答案】D；【解析】A、侧面少一个长方形，故不能；B、侧面多一个长方形，折叠后不能围成棱柱，故不能；C、折叠后少一个底面，不能围成棱柱；只有D能围成四棱柱．故选D．【总结升华】四棱柱的侧面展开图为四个长方形组成的大长方形．举一反三：【变式】如图，在正方体ABCD-A1B1C1D1中，E、F、G分别是AB、BB1、BC的中点，沿EG、EF、FG将这个正方体切去一个角后，得到的几何体的俯视图是（）A． B． C． D．【答案】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．从上面看易得1个正方形，但上面少了一个角，在俯视图中，右下角有一条线段．故选B．类型二、投影有关问题4．如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE留在坡面上．已知铁塔底座宽CD=12 m，塔影长DE=18 m，小明和小华的身高都是1.6m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2m和1m，求塔高AB的长.【思路点拨】过点D构造矩形，把塔高的影长分解为平地上的BD，斜坡上的DE．然后根据影长的比分别求得AG，GB长，把它们相加即可．【答案与解析】【解析1】解：如图1，过D作DF⊥CD，交AE于点F，过F作FG⊥AB，垂足为G．可得矩形BDFG．由题意得：．∴DF=DE×1.6÷2=14.4（m）．∴GF=BD=CD=6m．又∵．∴AG=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．图1 图2【解析2】如图2，作DG∥AE，交AB于点G，BG的影长为BD，AG 的影长为DE，由题意得：AG 1.6=DE2．∴AG=18×1.6÷2=14.4（m）．又∵BG 1.6=BD1．∴B G=1.6×6=9.6（m）．∴AB=14.4+9.6=24（m）．答：铁塔的高度为24m．【总结升华】运用所学的解直角三角形的知识解决实际生活中的问题，要求我们要具备数学建模能力（即将实际问题转化为数学问题）．类型三、投影视图综合问题5.用小立方体搭成一个几何体，使它的主视图和俯视图如图所示，搭建这样的几何体最多要小立方体．【思路点拨】从正视图和侧视图考查几何体的形状，从俯视图看出几何体的小立方块最多的数目．【答案】17.【解析】解：由主视图可知，它自下而上共有3列，第一列3块，第二列2块，第三列1块．由俯视图可知，它自左而右共有3列，第二列各3块，第三列1块，从空中俯视的块数只要最低层有一块即可．因此，综合两图可知这个几何体的形状不能确定；如图，最多时有3×5+2×1=17块小立方体．故答案为17．【总结升华】本题考查简单空间图形的三视图，考查空间想象能力，是基础题，但很容易出错．6．（•永春县校级自主招生）如图是某中学生公寓时的一个示意图（每栋公寓均朝正南方向，且楼高相等，相邻两栋公寓的距离也相等）．已知该地区冬季正午的阳光与水平线的夹角为32°，在公寓的采光不受影响（冬季正午最底层受到阳光照射）的情况下，公寓的高为AB，相邻两公寓间的最小距离为BC．（1）若设计公寓高为20米，则相邻两公寓之间的距离至少需要多少米时，采光不受影响？（2）该中学现已建成的公寓为5层，每层高为3米，相邻两公寓的距离24米，问其采光是否符合要求？（参考数据：取sin32°=，cos32°=，tan32°=）【思路点拨】（1）在直角三角形ABC中，已知AB利用锐角三角函数求得BC的长即可；（2）利用楼高求得不受影响时候两楼之间的距离与24米比较即可得到结果；【答案与解析】解：（1）∵在直角三角形ABC中，AB=20米，∠ACB=32°，∴=tan32°∴BC===32米，∴相邻两公寓之间的距离至少需要32米时，采光不受影响；（2）∵楼高=3×5=15米，∴不受影响时两楼之间的距离为15÷tan32°=24米，∵相邻两公寓的距离恰为24米，∴符合采光要求；【总结升华】本题是将实际问题转化为直角三角形中的数学问题，做到学数学，用数学，才是学习数学的意义．7．如图，不透明圆锥体DEC放在直线BP所在的水平面上，且BP过底面圆的圆心，其高23m，底面半径为2m．某光源位于点A处，照射圆锥体在水平面上留下的影长BE=4m．（1）求∠B的度数；（2）若∠ACP=2∠B，求光源A距平面的高度．【思路点拨】（1）如下图所示，过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4，在Rt△DFB中，tan∠B= DFBF，由此可以求出∠B；（2）过点A作AH垂直BP于点H．因为∠ACP=2∠B=60°所以∠BAC=30°，AC=BC=8．在Rt△ACH中，AH=AC•Sin∠ACP，所以可以求出AH了，即求出了光源A距平面的高度．【答案与解析】解：（1）过点D作DF垂直BC于点F．由题意，得DF=23，EF=2，BE=4．在Rt△DFB中，tan∠B=DF233==BF2+43，所以∠B=30°；（2）过点A作AH垂直BP于点H．∵∠ACP=2∠B=60°，∴∠BAC=30°，∴AC=BC=8，在Rt△ACH中，AH=AC•Sin∠ACP=38=432，即光源A距平面的高度为43m．【总结升华】本题考查了学生运用三角函数知识解决实际问题的能力，又让学生感受到生活处处有数学，数学在生产生活中有着广泛的作用．第十四讲投影与视图一、选择题1.下面四个几何体中，俯视图不是圆形的几何体的个数是（）.A．1个 B．2个 C．3个 D．4个2．如图，形状相同、大小相等的两个小木块放在一起，其俯视图如图所示，则其主视图是（）3．如图，夜晚，小亮从点A经过路灯C的正下方沿直线走到点B，他的影长y随他与点A之间的距离x 的变化而变化，那么表示y与x之间函数关系的图象大致为（）4．（春•杭州校级月考）有一个底面为正三角形的直三棱柱，三视图如图所示，则这个直棱柱的侧面积为（）A．24 B．8 C．12 D．24+85．如图，是由若干个同样大小的立方体搭成的几何体的俯视图，小正方形中的数字表示该位置立方体的个数，则这个几何体的主视图是（）6．如图是一个包装纸盒的三视图（单位：cm），则制作一个纸盒所需纸板的面积是（）A ．275(13)cm +B ．217513cm 2⎛⎫+ ⎪⎝⎭ C ．275(23)cm + D ．217523cm 2⎛⎫+ ⎪⎝⎭二、填空题7.（•杭州模拟）一个直棱柱，主视图是边长为2的正方形、俯视图是边长为2的正三角形，则左视图的面积为 .8．如图，上体育课，甲、乙两名同学分别站在C ，D 的位置时，乙的影子恰好在甲的影子里边，已知甲、乙同学相距1米．甲身高1.8米，乙身高1.5米，则甲的影长是_________米．第8题 第9题 第10题9．如图，小明在A 时测得某树影长为2m ，B 时又测得该树的影长为8m ，若两次日照的光线互相垂直，则树的高度为________m ．10．如图是由大小相同的小正方体组成的简单几何体的主视图和左视图，那么组成这个几何体的小正方体的个数最多为__________．11．如图是由棱长为1的正方体搭成的积木三视图，则图中棱长为1的正方体的个数是_________．12．如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设垂直于地面时的影长为AC （假定AC ＞AB ），影长的最大值为m ，最小值为n，那么下列结论：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小，其中正确结论的序号是___ _____．三、解答题13．学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图，在同一时间，身高为1.6m的小明(AB)的影子BC长是3m，而小颖(EH)刚好在路灯灯泡的正下方H点，并测得HB＝6m．(1)请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G；(2)求路灯灯泡的垂直高度GH；(3)如果小明沿线段BH向小颖(点H)走去，当小明走到BH中点B1处时，求其影子B1C1的长；当小明继续走剩下路程的13到B2处时，求其影子B2C2的长；当小明继续走剩下路程的14到B3处，……按此规律继续走下去，当小明走剩下路程的11n到B n处时，其影子n nB C的长为________m(直接用含n的代数式表示)．14.（•东海县一模）现在各地房产开发商，为了获取更大利益，缩短楼间距，以增加住宅楼栋数．合肥市某小区正在兴建的若干幢20层住宅楼，国家规定普通住宅层高宜为2.80米．如果楼间距过小，将影响其他住户的采光（如图所示，窗户高1.3米）．（1）合肥的太阳高度角（即正午太阳光线与水平面的夹角）：夏至日为81.4度，冬至日为34.88度．为了不影响各住户的采光，两栋住宅楼的楼间距至少为多少米？（2）有关规定：平行布置住宅楼，其建筑间距应不小于南侧建筑高度的1.2倍；按照此规定，是否影响北侧住宅楼住户的全年的采光？若有影响，试求哪些楼层的住户受到影响？（本题参考值：sin81.4°=0.99，cos81.4°=0.15，tan81.4°=6.61；sin34.88°=0.57，cos34.88°=0.82，tan34.88°=0.70）15．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°角．（2≈1.4，3≈1.7）（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．（用图（2）解答）①求树与地面成45°角时的影长；②求树的最大影长．16.如图（1）是一个三棱柱包装盒，它的底面是边长为10cm的正三角形，三个侧面都是矩形，现将宽为15cm的彩色矩形纸带AMCN裁剪成一个平行四边形ABCD（如图（2）），然后用这条平行四边形纸带按如图（3）的方式把这个三棱柱包装盒的侧面进行包贴（要求包贴时没有重叠部分），纸带在侧面缠绕三圈，正好将这个三棱柱包装盒的侧面全部包贴满．（1）请在图（2）中，计算裁剪的角度∠BAD ；（2）计算按图（3）方式包贴这个三棱柱包装盒所需的矩形纸带的长度．【答案与解析】一、选择题1.【答案】A ；【解析】俯视图不是圆形的几何体只有正方体，所以选A.2.【答案】D ；【解析】只有D 答案体现了后排只有一层．3.【答案】A ；【解析】根据中心投影的性质，小亮的影长y 随x 逐渐变小再逐渐变大，且y 是x 的一次函数．4.【答案】C ；【解析】这个直棱柱的侧面积为：2×2×3=12．故选：C ．5.【答案】D ；【解析】根据俯视图可知主视图有两列，左边一列的最大高度为2，右边一列的高度是3，故选D ．6.【答案】C ；【解析】由三视图知此包装纸盒是一个正六棱柱，其全面积22356255675315075(23)cm 4S =⨯⨯⨯+⨯⨯=+=+． 二、填空题7．【答案】6；【解析】过A 作AD ⊥BC ，∵俯视图是边长为2的正三角形，∴BC=2，∠B=60°，∴AD=ABsin60°=2×=3，∵主视图是边长为2的正方形，∴左视图的面积为3×=6.8．【答案】6；【解析】设甲的影长AC＝x米，则乙的影长AD＝(x-1)米．根据同一时刻物高与影长成比例，可得1 1.51.8xx-=．解得x＝6(米)．9．【答案】4；【解析】如图，设树高CD＝h，在Rt△CEF中，由题意得ED＝2，FD＝8．由Rt△CDE∽△RFCD，可得CD EDDF CD=．即28CDCD=．∴ CD2＝16．故CD＝4m．即树的高度为4m．10．【答案】7：【解析】由主视图知几何体左右共两排，由左视图知几何体前后三排，且左排最高两层，所以组成这个几何体的小正方体的个数最多为7个．11．【答案】6；【解析】主视图能反映每一列的最大高度，左视图能反映每一行的最大高度，俯视图能反映行列数，由三视图可发现俯视图中行列的高度如图所示，则图中棱长为1的正方体的个数是1+1+1+1+2＝6（个）．12．【答案】①③④；【解析】如图所示．当AB转至AE时影长最大值m＝AD＞AC，当AB转至AB′时影长最小值；当AB转至AB′时影长最小值n＝AB，影子的长度先增大后减小，所以正确结论的序号是①③④．三、解答题13.【答案与解析】解：(1)如图：(2)由题意得△ABC ∽△GHC ． ∴AB BC GH HC =． ∴1.6363GH =+． ∴GH ＝4.8m ．(3)∵△A 1B 1C 1∽△GHC 1，∴11111A B B C GH HC =．设B 1C 1长为xm ， 则1.64.83x x =+．解得32x =，即B 1C 1=32m ． 同理22221.64.82B C B C =+，解得221m B C =，31n n B C m n =+．14.【答案与解析】解：（1）如图所示：AC 为太阳光线，太阳高度角选择冬至日的34.88度，即∠ACE=34.88°，楼高AB 为2.80×20=56米，窗台CD 高为1米；过点C 作CE 垂直AB 于点E ，所以AE=AB ﹣BE=AB ﹣CD=55米；在直角三角形ACE 中，由tan∠ACE=，得：BD=CE= 即两栋住宅楼的楼间距至少为78.6米．（2）利用（1）题中的图：此时∠ACE=34.88°，楼高AB 为2.80×20=56米，楼间距BD=CE=AB×1.2=67.2米；在直角三角形ACE 中，由tan∠ACE=，得：AE=CE×tan∠ACE=67.2×0.70=47.04m则CD=BE=AB ﹣AE=8.96m而 8.96=2.8×3+0.56，故北侧住宅楼1至3楼的住户的采光受影响，4楼及4楼以上住户不受影响．15.【答案与解析】解：(1)AB ＝ACtan30°＝12×3433=≈7(米)．(结果也可以保留一位小数，下同) 答：树高约7米．(2) 解析：①在Rt △ABC 中，AB ＝ACtan30°；②过B 1作B 1N ⊥AC 1，在Rt △AB 1N 和Rt △B 1NC 1中分别求AN 和NC 1．当树与地面成60°角时影长最大(如图AC 2)①如图，B 1N ＝AN ＝ABsin 45°＝2432⨯≈5(米)．NC 1＝NB 1tan60°＝263⨯≈8(米)．AC 1＝AN+NC 1＝5+8≈13(米)．答：树与地面成45°角时影长为13米．②如图，当树与地面成60°角时影长最大，为AC 2＝2AB 2≈14(米)(或树与光线垂直时影长最大或光线与半径为AB 的⊙A 相切时影长最大)16.【答案与解析】解析：(1)观察图(3)的包贴方式知AB 的长等于三棱柱的底面周长，则AB ＝30．由AM ＝15可以求出∠ABM ＝30°．由AD ∥BC 求出∠BAD ＝∠ABM ＝30°．(2)可将三棱柱的侧面展开，利用平面图形计算MC 的长．解：(1)由图(3)的包贴方法知：AB 的长等于三棱柱的底面周长，∴AB ＝30．∵纸带宽为15，sin ∠DAB ＝sin ∠ABM ＝151302AM AB ==， ∴∠DAB ＝30°．(2)在图(3)中，将三棱柱沿过点A 的侧棱剪开，得到如图甲的侧面展开图，将图甲中的△ABE 向左平移30 cm ，△CDF 向右平移30 cm ，拼成如图乙中的平行四边形ABCD ， 此平行四边形即为图(2)中的平行四边形ABCD ．由题意，知：BC ＝BE+CE ＝2CE ＝2×403cos30CD =°∴所需矩形纸带的长为MB+BC ＝30·cos30°+403553=．。

投影与三视图知识梳理1.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状及几何体的长、宽、高；②根据实线和虚线想象几何体看得见和看不见的轮廓线；③熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；④利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.规律方法指导：(1)画几何体的三视图.画三视图时应注意三视图的位置要准确，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线，主、俯视图“长对正”，主、左视图“高平齐”，俯、左视图“宽相等”.(2)由三视图想象物体的形状.根据三视图想象物体的形状，一般由俯视图确定物体在平面上的形状，由左视图、主视图想象它空间的形状，从而确定物体的形状.2.画图方法画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线应画成虚线.要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其次，要注意正确地用虚线表示看不到的轮廓线；第三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.典型例题例 1下列简单几何体的主视图为( ).解析本题主要考查对立体图形的三视图的识读.该立体图形的左视图和右视图均为C，主视图为B，俯视图为 A，因此该题的正确答案是 B.例 2三棱柱的三视图如图所示,△EFG 中,EF=8cm,EG=12cm,∠EGF=30°,则AB 的长为 cm.解析本查考查主视图、左视图、俯视图三者之间的关系.若要求AB 的长，也就是俯视图 FG 边上的高，即该题就换为解三角形.过 E 作 EH⊥FG 于点 H,因此 AB=EH,所以在Rt△EHG 中,AB=EH=EG·sin∠EGF=6cm.例 3一个长方体的左视图、俯视图及相关数据如图所示，则其主视图的面积为 .解析本题主要考查依据左视图和俯视图，来判断正视图的边长.根据主视图、左视图、俯视图三者之间的关系可以确定主视图的边长为4 和8，所以主视图的面积为32.双基训练1.在背对着路灯行走的过程中，行人在地面上的影子( ).A.逐渐变短B.逐渐变长C.先变短后变长D.先变长后变短2.下列命题中，正确的有( ).(1)太阳光线可以看作平行光线，这样的光线形成的投影是平行投影；(2)路灯发出的光可以看作平行线，形成的投影是平行投影；(3)物体投影的长短，在任何光线下都只与物体的长短有关；(4)物体在任何光线的照射下，其投影的方向都是相同的.A. 1个B. 2 个C. 3个D. 4 个3.下列几何体中，其中其侧面的主视图是四边形的是( ).4.下列四个立体图形中，主视图为圆的是( ).5.下列几何体的主视图、左视图、俯视图中，有两个是三角形的是( ).6.下列几何体的左视图是( ).7.如下图所示的几何体，它的俯视图为( ).8.如图所示，有几个小正方体搭成的一个几何体，则它的主视图为( ).9.如图所示，由一个圆锥和两个正方体组成的立体图形，它的俯视图为( ).10.如图所示，水平放置的长方体的底面是长为5、宽为4 的矩形，且它的主视图的面积为 20，则长方体的体积为 .11..如图所示，一根直立于水平面上的木杆AB 在灯光下形成影子，当木杆绕点 A 按逆时针方向旋转直至到达地面时，影子的长度发生变化，设AB 垂直于地面的影长为AC(假定. AC>AB),影长的最大值为m,最小值为n,那么下列结论:①m>AC;②m=AC; ③n=AB;；④影子的长度先增大后减小，其中正确结论的序号是 .能力提升12.一个几何体的三视图如图所示，那么这个几何体是( ).13.下面的三视图所对应的物体是( ).14.如图所示是由8个大小相同的正方体组成的几何体的主视图和俯视图，则这个几何体的左视图是( ).15.如图所示,灯M 在横杆AB 的上方,AB 在灯M下的影子为CD,且有AB∥CD,灯M到AB 与CD的距离分别为3和5,若AB=12,则影长CD= .16.如图所示，一个空间几何体的主视图和左视图都是边长为1的正三角形，俯视图是一个圆，那么这个几何体的侧面积是 .拓展资源17.已知一个几何体的三视图如图所示，则该几何体的体积是多少?1-5 BADDC 6-9 AABD10.80 11. ①③④12-14 ADB 15.20 16. π/217.根据几何体的三视图得：该几何体由两个大小不同的长方体组成.小的长方体的长、宽、高分别为5、4、1.大的长方体的长、宽、高分别为5、5、4.则有几何体的体积=5×4×1+5×5×4=120.。

第29章投影与三视图一、目标与要求1.会从投影的角度理解视图的概念2.会画简单几何体的三视图3.通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系4.明确正投影与三视图的关系5.经历探索简单立体图形的三视图的画法，能识别物体的三视图6.培养动手实践能力，发展空间想象能力。

二、知识框架四、重点、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图，能够做出简单立体图形的三视图的画法。

难点：对三视图概念理解的升华及正确画出三棱柱的三视图，三视图中三个位置关系的理解。

四、中考所占分数及题型分布本章在中考中会出1道选择或者填空，也有可能不出。

在简答题中会在几何题中穿插应用，本章约占3-5分。

第29章 投影与三视图29.1 投影1.投影：用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。

2.平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影是平行投影.3.中心投影：由同一点（点光源发出的光线）形成的投影叫做中心投影。

4.正投影：投影线垂直于投影面产生的投影叫做正投影。

例.把一根直的细铁丝(记为线段AB)放在三个不同位置：(1)铁丝平行于投影面；(2)铁丝倾斜于投影面；(3)铁丝垂直于投影面(铁丝不一定要与投影面有公共点).三种情形下铁丝的正投影各是什么形状？通过观察、测量可知：(1)当线段AB 平行于投影面P 时，它的正投影是线段11A B ，线段与它的投影的大小关系为11AB A B =；(2)当线段AB 倾斜于投影面P 时，它的正投影是线段22A B ，线段与它的投影的大小关系为22AB A B =；(3)当线段AB 垂直于投影面P 时，它的正投影是一个点3A .例.把一正方形硬纸板P （记正方形ABCD ）放在三个不同位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面。

初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。

(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。

(4)正投影:投影线垂直于投影面产生的投影叫做正投影。

注:物体正投影的形状、大小与它相对于投影面的位置有关。

2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。

(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。

2024中考数学一轮复习核心知识点精讲—投影与视图1.掌握平行投影和中心投影的区别和性质；2.根据简单几何体或简单组合几何体判断其三视图；3.掌握立体图形的展开与折叠。

考点1：投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．考点2:视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．【题型1：平行投影与中心投影】【典例1】（2021•绍兴）如图，树AB在路灯O的照射下形成投影AC，已知路灯高PO＝5m，树影AC＝3m，树AB与路灯O的水平距离AP＝4.5m，则树的高度AB长是（）A．2m B．3m C．m D．m【答案】A【解答】解：∵AB∥OP，∴△CAB∽△CPO，∴，∴，∴AB＝2（m），故选：A．【变式1-1】（2021•南京）如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板．在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．【答案】D【解答】解：根据正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，灯在纸板上方，∴上面两条边离点光源近，在同一投影面上的影子就长于下方离点光源远的两条边，∴上方投影比下方投影要长，故选：D．【变式1-2】（2020•贵阳）下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．【答案】C【解答】解：A、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以A选项错误；B、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以B选项错误；C、在同一时刻阳光下，树高与影子成正比，所以C选项正确．D、图中树高与影子成反比，而在同一时刻阳光下，树高与影子成正比，所以D选项错误；故选：C．【题型2：三视图】【典例2】（2023•德州）如图所示几何体的俯视图为（）A．B．C．D．【答案】C【解答】解：从上面看，是一个矩形，矩形的两边与矩形内部的圆相切．故选：C．【变式2-1】（2023•沈阳）如图是由5个相同的小立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解答】解：此几何体的主视图从左往右分3列，小正方形的个数分别是1，2，1．故选：A．【变式2-2】（2023•枣庄）榫卯是古代中国建筑、家具及其他器械的主要结构方式，是我国工艺文化精神的传承，凸出部分叫榫，凹进部分叫卯．如图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解答】解：如图所示的几何体的主视图如下：．故选：C．【变式2-3】（2023•青岛）一个正方体截去四分之一，得到如图所示的几何体，其左视图是（）A．B．C．D．【答案】D【解答】解：A、选项不符合三种视图，不符合题意；B、选项是主视图，不符合题意；C、选项是右视图，不符合题意；D、选项是左视图，符合题意；故选：D．【变式2-4】（2023•金华）某物体如图所示，其俯视图是（）A．B．C．D．【答案】B【解答】解：该物体的俯视图是：B．故选：B．【题型3：由三视图还原几何体】【典例3】（2023•淮安）如图是一个几何体的三视图，则该几何体的侧面积是（）A．12πB．15πC．18πD．24π【答案】B【解答】解：由三视图可知此几何体为圆锥，∵d＝6，h＝4，∴圆锥的母线长为＝5，∴圆锥的侧面积为：×6π×5＝15π，故选：B．【典例3-1】（2023•河北）如图1，一个2×2的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图2，平台上至少还需再放这样的正方体（）A．1个B．2个C．3个D．4个【答案】B【解答】解：平台上至少还需再放这样的正方体2个，故选：B．【变式3-2】（2023•呼和浩特）如图是某几何体的三视图，则这个几何体是（）A．B．C．D．【答案】C【解答】解：根据主视图可知，这个组合体是上、下两个部分组成且上下两个部分的高度相当，上面是长方形，可能是圆柱体或长方体，由左视图可知，上下两个部分的宽度相等，且高度相当，由俯视图可知，上面是圆柱体，下面是长方体，综上所述，这个组合体上面是圆柱体，下面是长方体，且宽度相等，高度相当，所以选项C中的组合体符合题意，故选：C．【变式3-3】（2023•湖北）如图是一个立体图形的三视图，该立体图形是（）A．三棱柱B．圆柱C．三棱锥D．圆锥【答案】D【解答】解：根据三视图的知识，正视图和左视图都为一个三角形，而俯视图为一个圆，故可得出这个图形为一个圆锥．故选：D．一．选择题（共8小题）1．用3个同样的小正方体摆出的几何体，从正面看到的形状图如图所示，则这个几何体可能是（）A．B．C．D．【答案】A【解答】解：A．从正面看到，底层是两个小正方形，上层的右边是一个小正方形，故本选项符合题意；B．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意；C．从正面看到，底层是两个小正方形，上层的左边是一个小正方形，故本选项不符合题意；D．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意．故选：A．2．下列四个几何体中，从正面看和从上面看都是圆的是（）A．B．C．D．【答案】D【解答】解：A、圆柱的主视图是矩形、俯视图是圆，不符合题意；B、圆台主视图是等腰梯形，俯视图是圆环，不符合题意；C、圆锥主视图是等腰三角形，俯视图是圆和圆中间一点，不符合题意；D、球的主视图、俯视图都是圆，符合题意．故选：D．3．从正面、左面、上面观察某个立体图形，得到如图所示的平面图形，那么这个立体图形是（）A．B．C．D．【答案】C【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：C．4．日晷是我国古代利用日影测定时刻的一种计时仪器，它由“晷面”和“晷针”组成．当太阳光照在日晷上时，晷针的影子就会投向晷面．随着时间的推移，晷针的影子在晷面上慢慢地移动，以此来显示时刻．则晷针在晷面上形成的投影是（）A．中心投影B．平行投影C．既是平行投影又是中心投影D．不能确定【答案】B【解答】解：晷针在晷面上形成的投影是平行投影．故选：B．5．下列四幅图形中，表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是（）A．B．C．D．【答案】A【解答】解：两棵小树在同一时刻同一地点阳光下的影子的方向应该一致，树高与影长的比相等，所以A选项满足条件．故选：A．6．如图，在一间黑屋子的地面A处有一盏探照灯，当人从灯向墙运动时，他在墙上的影子的大小变化情况是（）A．变大B．变小C．不变D．不能确定【答案】B【解答】解：如图所示：当人从灯向墙运动时，他在墙上的影子的大小变化情况是变小．故选：B．7．如图是小红在一天中四个时刻看到的一棵树的影子的图，请你将它们按时间先后顺序进行排列（）A．①②③④B．①③④②C．②①④③D．④②①③【答案】D【解答】解：西为④，西北为②，东北为①，东为③，故其按时间的先后顺序为：④②①③．故选：D．8．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影长DE＝1.8m，窗户下檐到地面的距离BC ＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m【答案】A【解答】解：∵BE∥AD，∴△BCE∽△ACD，∴即＝且BC＝1，DE＝1.8，EC＝1.2∴＝∴1.2AB＝1.8，∴AB＝1.5m．故选：A．二．填空题（共1小题）9．一天下午，小红先参加了校运动会女子200m比赛，然后又参加了女子400m比赛，摄影师在同位置拍摄了她参加这两场比赛的照片，如图所示，则小红参加200m比赛的照片是图2．（填“图1”或“图2”）【答案】图2．【解答】解：图1中的人的影子比较长，所以图1中反映的时间比图2中反映的时间要晚，所以小红参加200m比赛的照片为图2．故答案为图2．三．解答题（共1小题）10．如图，是由若干个完全相同的小正方体组成的一个几何体．从正面、左面、上面观察该几何体，在方格图中画出你所看到的几何体的形状图．（用阴影表示）【答案】见解答．【解答】解：如图所示．一．选择题（共7小题）1．如图是一个正六棱柱的主视图和左视图，则图中a的值为（）A．B．4C．2D．【答案】D【解答】解：正六棱柱的底面如图所示，过点A作AH⊥BC于H．由题意得，2AH+BD＝4，∵∠BAC＝120°，AC＝AB，∴∠CAH＝∠BAH＝60°，∴∠ABH＝30°，∴AB＝2AH，∴4AH＝4，∴AH＝1，∴BH＝AH＝，∴a的值为，故选：D．2．如图所示的是由两个长方体组成的几何体，这两个长方体的底面都是正方形，则该几何体的俯视图是（）A．B．C．D．【答案】C【解答】解：该几何体的俯视图是．故选：C．3．如图所示是一个由若干个相同的正方体组成的几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是（）A．5个B．6个C．11个D．13个【答案】A【解答】解：底层正方体最少的个数应是3个，第二层正方体最少的个数应该是2个，因此这个几何体最少有5个小正方体组成，故选：A．4．如图，是圆桌正上方的灯泡O发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图．已知桌面的直径为1.6m，桌面距离地面1m，若灯泡O距离地面3m，则地面上阴影部分的面积为（）A．0.64πm2B．2.56πm2C．1.44πm2D．5.76πm2【答案】C【解答】解：如图设C，D分别是桌面和其地面影子的圆心，CB∥AD，∴△OBC∽△OAD∴＝，而OD＝3，CD＝1，∴OC＝OD﹣CD＝3﹣1＝2，BC＝×1.6＝0.8，∴＝，∴AD＝1.2，＝π×1.22＝1.44πm2，∴S⊙D即地面上阴影部分的面积为1.44πm2．故选：C．5．如图，上下底面为全等的正六边形礼盒，其主视图与左视图均由矩形构成，主视图中大矩形边长如图所示，左视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A．320cm B．395.2cm C．297.9cm D．480cm【答案】C【解答】解：根据题意，作出实际图形的上底，如图：AC，CD是上底面的两边．则AC＝40÷2＝20（cm），∠ACD＝120°，作CB⊥AD于点B，那么AB＝AC×sin60°＝10（cm），所以AD＝2AB＝20（cm），胶带的长至少＝20×6+15×6≈297.8（cm）．所以至少需要297.9cm的胶带故选：C．6．一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．【答案】D【解答】解：根据主视图和左视图为矩形可判断出该几何体是柱体，根据俯视图是两个矩形可判断出该几何体为．故选：D．7．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．9πB．6πC．3πD．（3+）π【答案】A【解答】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3的正三角形．∴正三角形的边长＝＝2，∴圆锥的底面圆半径是，母线长是2，∴底面周长为2π∴侧面积为×2π×2＝6π，∵底面积为πr2＝3π，∴这个物体的表面积是9π．故选：A．二．填空题（共3小题）8．如图，在平面直角坐标系中，点光源位于P（4，4）处，木杆AB两端的坐标分别为（0，2），（6，2）．则木杆AB在x轴上的影长CD为12．【答案】见试题解答内容【解答】解：过P作PE⊥x轴于E，交AB于M，如图，∵P（4，4），A（0，2），B（6，2）．∴PM＝2，PE＝4，AB＝6，∵AB∥CD，∴＝．∴＝，∴CD＝12，故答案为：12．9．如图，在直角坐标系中，点P（3，2）是一个点光源．木杆AB两端的坐标分别为（2，1），（5，1）．则木杆AB在x轴上的投影长为6．【答案】6．【解答】解：如图，延长PAPB交x轴分别于点A′、点B′，过点P作PN⊥x轴，交AB于点M，垂足为N，∵点A（2，1），点B（5，1），∴AB＝|2﹣5|＝3，AB∥x轴，∴PN⊥AB，又∵点P（3，2），∴PN＝2，PM＝MN＝1，∵AB∥x轴，∴△PAB∽△PA′B′，∴＝＝，∴A′B′＝2AB＝6，即AB在x轴上的影长为6，故答案为：6．10．航拍器拍出的照片会给我们视觉上带来震撼的体验，越来越受追捧．如图，航拍器在空中拍摄地面的区域是一个圆，且拍摄视角α固定：（1）现某型号航拍器飞行高度为36m，测得可拍摄区域半径为48m．若要使拍摄区域面积为现在的2倍，则该航拍器还要升高（36﹣36）m；（2）航拍器由遥控器控制，与（1）中同型号的航拍器最远飞行距离为距遥控器2000m，则该航拍器可拍摄区域的最大半径为m．（忽略遥控器所在高度）【答案】见试题解答内容【解答】解：（1）由题意：tan＝＝，∵拍摄区域面积为现在的2倍，∴可拍摄区域半径为48m，设航拍器飞行高度为hm，则有tan＝＝，∴h＝36，该航拍器还要升高（36﹣36）m，故答案为（36﹣36）．（2）如图，由题意航拍器在以O为圆心，2000m为半径的圆上运动．航拍器可拍摄区域的最大直径为EE′，此时PE⊥OP，PE′⊥OP′，则有＝，∴OE＝（m），故答案为．三．解答题（共1小题）11．李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度．如图所示，该工件的体积是多少？【答案】17πcm3．【解答】解：根据三视图可知该几何体是两个圆柱体叠加在一起，底面直径分别是2cm和4cm，高分别是4cm和1cm，∴体积为：4π×22+π×12×1＝17π（cm3）．答：该工件的体积是17πcm3．1．（2023•大庆）一个长方体被截去一部分后，得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【解答】解：从上面看，是一个矩形．故选：A．2．（2023•广州）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．【答案】D【解答】解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合．故选：D．3．（2023•陕西）陕西饮食文化源远流长，“老碗面”是陕西地方特色美食之一．图②是从正面看到的一个“老碗”（图①）的形状示意图．是⊙O的一部分，D是的中点，连接OD，与弦AB交于点C，连接OA，OB．已知AB＝24cm，碗深CD＝8cm，则⊙O的半径OA为（）A．13cm B．16cm C．17cm D．26cm【答案】A【解答】解：∵是⊙O的一部分，D是的中点，AB＝24cm，∴OD⊥AB，AC＝BC＝AB＝12cm．设⊙O的半径OA为R cm，则OC＝OD﹣CD＝（R﹣8）cm．在Rt△OAC中，∵∠OCA＝90°，∴OA2＝AC2+OC2，∴R2＝122+（R﹣8）2，∴R＝13，即⊙O的半径OA为13cm．故选：A．4．（2023•牡丹江）由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是（）A．6B．7C．8D．9【答案】B【解答】解：根据主视图和左视图可得：这个几何体有2层，3列，最底层最多有3×2＝6个正方体，第二层有1个正方体，则搭成这个几何体的小正方体的个数最多是6+1＝7个；5．（2023•贵州）如图所示的几何体，从正面看，得到的平面图形是（）A．B．C．D．【答案】A【解答】解：从正面看到的平面图形为等腰梯形．故选：A．6．（2023•自贡）如图中六棱柱的左视图是（）A．B．C．D．【答案】A【解答】解：由题可得，六棱柱的左视图是两个相邻的长相等的长方形，如图：．7．（2021•毕节市）学习投影后，小华利用灯光下自己的影子长度来测量一路灯的高度．如图，身高1.7m的小明从路灯灯泡A的正下方点B处，沿着平直的道路走8m到达点D处，测得影子DE长是2m，则路灯灯泡A离地面的高度AB为8.5m．【答案】见试题解答内容【解答】解：∵AB⊥BE，CD⊥BE，∴AB∥CD，∴△ECD∽△EAB，∴＝，∴＝，解得：AB＝8.5，答：路灯灯泡A离地面的高度AB为8.5米，故答案为：8.5．8．（2022•杭州）某项目学习小组为了测量直立在水平地面上的旗杆AB的高度，把标杆DE直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．已知B，C，E，F在同一直线上，AB⊥BC，DE⊥EF，DE＝2.47m，则AB＝9.88m．【答案】9.88．【解答】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．∴AC∥DF，∴∠ACB＝∠DFE，∵AB⊥BC，DE⊥EF，∴∠ABC＝∠DEF＝90°，∴Rt△ABC∽Rt△DEF，∴，即，解得AB＝9.88，∴旗杆的高度为9.88m．故答案为：9.88．9．（2022•徐州）如图，公园内有一个垂直于地面的立柱AB，其旁边有一个坡面CQ，坡角∠QCN＝30°．在阳光下，小明观察到AB在地面上的影长为120cm，在坡面上的影长为180cm．同一时刻，小明测得直立于地面长60cm的木杆的影长为90cm（其影子完全落在地面上）．求立柱AB的高度．【答案】（170+60）cm．【解答】解：延长AD交BN于点E，过点D作DF⊥BN于点F，在Rt△CDF中，∠CFD＝90°，∠DCF＝30°，则DF＝CD＝90（cm），CF＝CD•cos∠DCF＝180×＝90（cm），由题意得：＝，即＝，解得：EF＝135，∴BE＝BC+CF+EF＝（255+90）cm，则＝，解得：AB＝170+60，答：立柱AB的高度为（170+60）cm．。

新人教版初中数学——视图与投影知识归纳及中考典型题解析一、投影1．投影在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图（1）主视图：从正面看得到的视图叫做主视图．（2）左视图：从左面看得到的视图叫做左视图．（3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法（1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．（2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图在判断几何体的三视图时，注意以下两个方面：（1）分清主视图、左视图与俯视图的区别；（2）看得见的线画实线，看不见的线画虚线．典例1【广西壮族自治区南宁市2019–2020学年七年级上学期期末数学试题】如图是从不同方向看某一几何体得到的平面图形，则这个几何体是A．圆锥B．长方体C．球D．圆柱【答案】D【解析】∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选D．【名师点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．1．如图所示的几何体的俯视图是A．B．C．D．考向二几何体的还原与计算解答此类问题时，首先要根据三视图还原几何体，再根据图中给出的数据确定还原后的几何体中的数据，最后根据体积或面积公式进行计算．典例2如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是A．B．C．D．【答案】D【解析】如图，左视图如下：，故选D．2．某一几何体的三视图均如图所示，则搭成该几何体的小正方体的个数为A．9 B．5C．4 D．33．如图是一零件的三视图，则该零件的表面积为A．15πcm2B．24πcm2C．51πcm2D．66πcm2考向三投影1．根据两种物体的影子判断其是在灯光下还是在阳光下的投影，关键是看这两种物体的顶端和其影子的顶端的连线是平行还是相交，若平行则是在阳光下的投影，若相交则是在灯光下的投影．2．光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终在物体的两侧．3．物体的投影分为中心投影和平行投影．典例3如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是A．①②③④B．④③②①C．④③①②D．②③④①【答案】C【解析】根据平行投影的规律以及电线杆从早到晚影子的指向规律，可知：俯视图的顺序为：④③①②，故选C．【名师点睛】本题主要考查平行投影的规律，掌握“就北半球而言，从早到晚物体影子的指向是：西–西北–北–东北–东”，是解题的关键．4．小明在太阳光下观察矩形木板的影子，不可能是A．平行四边形B．矩形C．线段D．梯形考向四立体图形的展开与折叠正方体展开图口诀：正方体展有规律，十一种类看仔细；中间四个成一行，两边各一无规矩；二三紧连错一个，三一相连一随意；两两相连各错一，三个两排一对齐；一条线上不过四，田七和凹要放弃；相间之端是对面，间二拐角面相邻．典例4如图是一个正方体的表面展开图，把展开图折叠成正方体后，与标号为1的顶点重合的是A．标号为2的顶点B．标号为3的顶点C．标号为4的顶点D．标号为5的顶点【答案】D【解析】根据正方体展开图的特点得出与标号为1的顶点重合的是标号为5的顶点．故选D．5．如图所示正方体的平面展开图是A．B．C．D．1．如图所示几何体的主视图是A．B．C．D．2．如图的几何体是由五个相同的小正方体组合面成的，从左面看，这个几何体的形状图是A．B．C．D．3．如图是一棵小树一天内在太阳下不同时刻的照片，将它们按时间先后顺序进行排列正确的是A．③—④—①—②B．②—①—④—③C．④—①—②—③D．④—①—③—②4．如图，某一时刻太阳光下，小明测得一棵树落在地面上的影子长为2.8米，落在墙上的影子高为1.2米，同一时刻同一地点，身高1.6米他在阳光下的影子长0.4米，则这棵树的高为A．6.2米B．10米C．11.2米D．12.4米5．如图，（1）是几何体（2）的___________视图．6．如图，某长方体的底面是长为4cm，宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，那么这个长方体的体积等于__________．7．如图是一个正方体的展开图，折叠成正方体后与“创”字相对的一面上的字是__________．8．一个几何体由12个大小相同的小正方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小正方体的个数，则从正面看，一共能看到________个小正方体（被遮挡的不计）．9．画出如图所示物体的主视图、左视图、俯视图．10．【山东省威海市乳山市2019–2020学年九年级上学期期末数学试题】数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．1．如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为A．B．C．D．2．某几何体的俯视图如图所示，图中数字表示该位置上的小正方体的个数，则这个几何体的主视图是A．B．C．D．3．如图是一个几何体的三视图，则这个几何体是A．三棱锥B．圆锥C．三棱柱D．圆柱4．如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为A．B．C．D．5．如图，是由棱长都相等的四个小正方体组成的几何体．该几何体的左视图是A．B．C．D．6．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7．图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x8．如图是由一个长方体和一个球组成的几何体，它的主视图是A．B．C．D．9．下列四个几何体中，主视图为圆的是A．B．C．D．10．一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是A．B．C．D．11．如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图描述正确的是A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变12．某个几何体的三视图如图所示，该几何体是A．B．C．D．13．下列哪个图形是正方体的展开图A．B．C．D．14．如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是A．B．C．D．15．在如图所示的几何体中，其三视图中有矩形的是_________．（写出所有正确答案的序号）16．如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面__________．（填字母）17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为__________．1．【答案】D【解析】根据题意得：几何体的俯视图为，故选C ．【名师点睛】此题考查了简单组合体的三视图，熟练掌握几何体三视图的画法是解本题的关键．2．【答案】C【解析】从主视图看第一列有两个正方体，说明俯视图中的左边一列有两个正方体，主视图右边的一列有一个，说明俯视图中的右边一列有一个正方体，所以此几何体共有4个正方体．故选C．3．【答案】B【解析】由三视图知，该几何体是底面半径为3cm、高为4cm的圆锥体，则该圆锥的母线长为（cm），∴该零件的表面积为π•32+12•（2π•3）•5=9π+15π=24π（cm2），故选B．4．【答案】D【解析】A．将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B．将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C．将矩形木框立起与地面垂直放置时，形成的影子为线段，D．∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选D．【名师点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．5．【答案】B1．【答案】C【解析】从正面看，共有两列，第一列有两个小正方形，第二列有一个小正方形，在下方，只有选项C符合，故答案选择C．【名师点睛】本题考查的是三视图，比较简单，需要熟练掌握三视图的画法.2．【答案】D【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，故选D【名师点睛】本题考查了简单几何体的三视图，从左边看得到的图是左视图．3．【答案】B【解析】众所周知，影子方向的变化是上午时朝向西边，中午时朝向北边，下午时朝向东边；影子长短的变化是由长变短再变长，结合方向和长短的变化即可得出答案，故选B【名师点睛】本题主要考查影子的方向和长短变化，掌握影子的方向和长短的变化规律是解题的关键.4．【答案】D【解析】设从墙上的影子的顶端到树的顶端的垂直高度是x米，则1.60.4 2.8x，解得：x＝11.2，所以树高＝11.2+1.2＝12.4（米），故选D．【名师点睛】本题考查的是投影的知识，解本题的关键是正确理解题意、根据同一时刻物体的高度与其影长成比例求出从墙上的影子的顶端到树的顶端的垂直高度.5．【答案】俯【解析】在图中（1）是几何体（2）的俯视图．6．【答案】24cm3【解析】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故答案为：24cm3．7．【答案】园【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“创”与“园”是相对面．8．【答案】8【解析】一共看到的图形是3列，左边一列看到3个，中间一列看到2个，右边一列看到3个．则一共能看到的小正方体的个数是：3+2+3=8．故答案为：8．9．【解析】主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，据此画出看到的图形如图所示．10．【答案】3.45米【解析】延长DH交BC于点M，延长AD交BC于N．可求 3.4BM =，0.9DM =． 由1.50.92MN =，可得 1.2MN =． ∴ 3.4 1.2 4.6BN =+=． 由1.52 4.6AB =，可得 3.45AB =． 所以，大树的高度为3．45米．【名师点睛】考核知识点：平行投影.弄清平行投影的特点是关键.1．【答案】A【解析】它的俯视图为，故选A ．【名师点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键． 2．【答案】B【解析】从正面看去，一共两列，左边有2竖列，右边是1竖列．故选B ．【名师点睛】本题考查了由三视图判断几何体，解题的关键是具有几何体的三视图及空间想象能力． 3．【答案】B【解析】由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选B ．【名师点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 4．【答案】D【解析】从上面看可得四个并排的正方形，如图所示：，故选D ．【名师点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图． 5．【答案】B【解析】该几何体的左视图只有一列，含有两个正方形．故选B ．【名师点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．6．【答案】C【解析】图①的三视图为：图②的三视图为：，故选C．【名师点睛】本题考查了由三视图判断几何体，解题的关键是学生的观察能力和对几何体三种视图的空间想象能力．7．【答案】A【解析】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2，故选A．【名师点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．8．【答案】C【解析】几何体的主视图为：，故选C．【名师点睛】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．9．【答案】D【解析】A．主视图为正方形，不合题意；B．主视图为长方形，不合题意；C．主视图为三角形，不合题意；D．主视图为圆，符合题意，故选D．【名师点睛】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．10．【答案】C【解析】几何体的俯视图是：，故选C．【名师点睛】本题考查了三视图的知识，俯视图是从物体的正面看得到的视图．11．【答案】A【解析】将正方体①移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变，故选A．【名师点睛】此题主要考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题关键．12．【答案】D【解析】由三视图可知：该几何体为圆锥．故选D．【名师点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．13．【答案】B【解析】根据正方体展开图的特征，选项A、C、D不是正方体展开图；选项B是正方体展开图．故选B．【名师点睛】此题主要考查了正方体的展开图，正方体展开图有11种特征，分四种类型，即：第一种：“1﹣4﹣1”结构，即第一行放1个，第二行放4个，第三行放1个；第二种：“2﹣2﹣2”结构，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3﹣3”结构，即每一行放3个正方形，只有一种展开图；第四种：“1﹣3﹣2”结构，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．14．【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．故选B．【名师点睛】本题主要考查了几何体的展开图．解题时勿忘记正四棱柱的特征及正方体展开图的各种情形．注意做题时可亲自动手操作一下，增强空间想象能力．15．【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【名师点睛】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．16．【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．【名师点睛】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．17．【答案】cm2【解析】该几何体是一个三棱柱，底面等边三角形的边长为2 cm，三棱柱的高为3，所以其左视图的面积为cm2），故答案为cm2．【名师点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．。
