初三中考数学专题复习 投影与视图 专项练习题 含答案

初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。

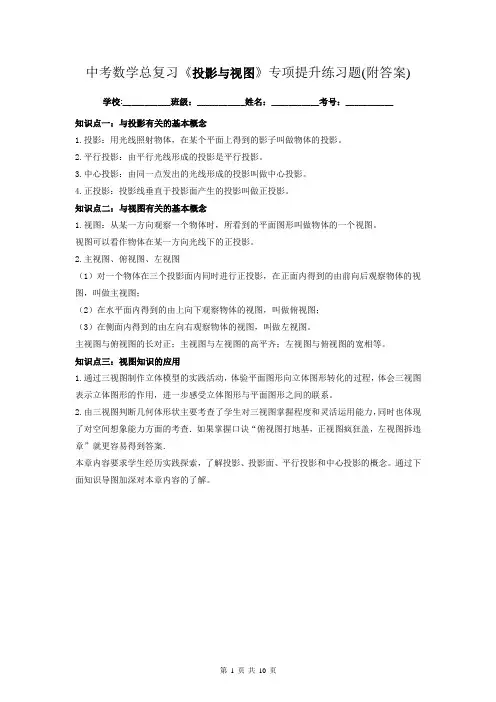

中考数学总复习《投影与视图》专项提升练习题(附答案) 学校:___________班级：___________姓名：___________考号：___________知识点一：与投影有关的基本概念1.投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影。

2.平行投影：由平行光线形成的投影是平行投影。

3.中心投影：由同一点发出的光线形成的投影叫做中心投影。

4.正投影：投影线垂直于投影面产生的投影叫做正投影。

知识点二：与视图有关的基本概念1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。

视图可以看作物体在某一方向光线下的正投影。

2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。

主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。

知识点三：视图知识的应用1.通过三视图制作立体模型的实践活动，体验平面图形向立体图形转化的过程，体会三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。

2.由三视图判断几何体形状主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．本章内容要求学生经历实践探索，了解投影、投影面、平行投影和中心投影的概念。

通过下面知识导图加深对本章内容的了解。

《投影与视图》单元检测试卷一、选择题（每小题3分，共36分）1.下列几何体中，主视图和左视图都为矩形的是( )2.如图所示，小明从左面观察一个圆柱体和一个正方体，看到的是( )3.如果一个圆锥的主视图是正三角形，则其侧面展开图的圆心角为( )A.120°B.约156°C.180°D.约208°4.如图，是由棱长为1的正方体搭成的积木的三视图，则图中棱长为1的正方体的个数是( )A.4个B.5个C.6个D.7个5.有一个正方体，六个面上分别写有数字1、2、3、4、5、6，有三个人从不同的角度观察的结果如图所示.如果记6的对面的数字为a，2的对面的数字为b，那么a＋b的值为( )A.3B.7C.8D.116.将一个圆形纸板放在太阳光下，它在地面上所形成的影子的形状不可能是( )A.圆B.三角形C.线段D.椭圆7.身高1.8米的人在阳光下的影长是1.2米，同一时刻一根旗杆的影长是6米，则它的高度是( )A.10米B.9米C.8米D.10.8米8.如图，A、D是电线杆AB上的两个瓷壶，AC和DE分别表示太阳光线，若某一时刻线段AD在地面上的影长CE＝1m，BD在地面上的影长BE＝3m，瓷壶D到地面的距离DB＝20m，则电线杆AB的高为( )A.15mB.803m C.21m D.m9.在同一时刻的阳光下,小明的影子比小强的影子长,那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明和小强的影子一样长D.无法判断谁的影子长10.这是圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后，在地面上形成阴影(圆形)的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为( )A.0.36π平方米B.0.81π平方米C.2π平方米D.3.24π平方米11.当太阳光线与地面成40°角时，在地面上的一棵树的影长为10m，树高h（单位：m）的范围是（）A.3＜h＜5B.5＜h＜10C.10＜h＜15D.15＜h＜2012.如图是某几何体的三视图及相关数据，则判断正确的是( )A.a＞cB.b＞cC.4a2＋b2=c2D.a2＋b2=c2二、填空题（每空3分，共30分）13.如图，四个几何体中，它们各自的三个视图(主视图、左视图和俯视图)有两个相同，而另外一个不同的几何体是 .(填写序号)14.如图是一个三棱柱，它的正投影是下图中的________(填序号).15.如图所示，是一个圆锥在某平面上的正投影，则该圆锥的侧面积是.16.如图，为了测量学校旗杆的高度，小东用长为3.2 m的竹竿做测量工具.移动竹竿使竹竿、旗杆顶端的影子恰好落在地面的同一点，此时，竹竿与这一点相距8 m，与旗杆相距22 m，则旗杆的高为________m.17.三棱柱的三视图如图所示，在△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为________cm.18.一个由小立方块搭成的几何体,其左视图、主视图如图所示, 这个几何体最少由个小立方块搭成的 .三、解答题（7个小题，共66分）19.用7个大小相同的小正方体搭成的几何体如左图所示，请你在右边的方格中画出该几何体的三种视图(用较粗的实线进行描绘)：20.如图所示，有甲、乙两根木杆，甲木杆的影子刚好落在乙杆与地面接触点处.（1）你能画出此时太阳光线及乙杆的影子吗？（不能画，说明理由；能画，用线段表示影子）（2）在所画的图形中有相似三角形吗？为什么？（3）从图中分析高杆与低杆的影子与它们的高度之间有什么关系？与同学进行交流.21.如图是某几何体的展开图.(1) 请根据展开图画出该几何体的主视图；(2) 若中间的矩形长为20πcm，宽为20cm，上面扇形的中心角为240°，试求该几何体的表面积.22.如图是一粮仓，其顶部是一圆锥，底部是一圆柱.(1)画出粮仓的三视图；(2)若圆柱的底面圆的半径为1 m，高为2 m，求圆柱的侧面积；(3)假设粮食最多只能装到与圆柱同样高，则最多可以存放多少立方米的粮食？23.如图所示是一个几何体的三视图，一只蚂蚁要从该几何体的顶点A处，沿着几何体的表面到和A相对的顶点B处吃食物，那么它需要爬行的最短路径的长度是多少？24.如图，九年级(1)班的小明与小艳两位同学去操场测量旗杆DE 的高度，已知直立在地面上的竹竿AB 的长为3 m.某一时刻，测得竹竿AB 在阳光下的投影BC 的长为2 m.(1)请你在图中画出此时旗杆DE 在阳光下的投影，并写出画图步骤；(2)在测量竹竿AB 的影长时，同时测得旗杆DE 在阳光下的影长为6 m ，请你计算旗杆DE 的高度.25.如图，某居民小区有一朝向为正南方向的居民楼，该居民楼的一楼是高6 m 的小区超市，超市以上是居民住房.在该楼的前面15 m 处要盖一栋高20 m 的新楼，当冬季正午的阳光与水平线的夹角为32°时 (1)问：超市以上的居民住房的采光是否有影响?(2)若要使超市采光不受影响，两楼应至少相距多少米?(结果保留整数，参考数据：sin 32°≈0.53，cos 32°≈0.85，tan 32°≈58)答案1.B2.D3.C4.C.5.B6.B7.B.8.B.9.D10.B.11.B12.D.13.答案为：③④.14.答案为：②15.答案为：154π.16.答案为：12.17.答案为：618.答案为：519.解：如图所示：20.解：（1）乙杆的影子如图中BC.（2）图中存在相似三角形，即△ABC∽△DCE.因为两条太阳光线AB∥DC，两杆AC∥DE.（3）在同一时刻杆越高，它的影子就越长，反之则短，即影长与杆高成正比.21.解：(1)主视图如图(2)表面积为S 扇形＋S 矩形＋S 圆. ∵S 扇形=12lR ，而20π=n πR180∴R=20×180240=15(cm). S 扇形=12lR=12×20π×15=150π(cm 2).S 矩形=长×宽=20π×20=400π(cm 2)，S 圆=π(20π2π)2=100π(cm 2).S 表=150π＋400π＋100π=650π(cm 2). 22.解：(1)粮仓的三视图如图所示： (2)S 圆柱侧=2π·1×2=4π m 2(3)V=π×12×2=2π(m 3)，即最多可存放2π m 3的粮食 23.解：该几何体为如图所示的长方体.由图知，蚂蚁有三种方式从点A 爬向点B且通过展开该几何体可得到蚂蚁爬行的三种路径长度分别为 l 1=32＋4＋62=109(cm)； l 2=42＋3＋62=97(cm)； l 3=62＋3＋42=85(cm).通过比较，得最短路径长度是85 cm.24.解：(1)如图，线段EF 就是此时旗杆DE 在阳光下的投影.作法：连接AC ，过点D 作DF ∥AC ，交直线BE 于点F ，则线段EF 即为所求.(第22题) (2)∵AC ∥DF ∴∠ACB ＝∠DFE.又∠ABC ＝∠DEF ＝90°∴△ABC ∽△DEF.∴AB DE ＝BCEF.∵AB＝3 m，BC＝2 m，EF＝6 m∴3DE ＝2 6.∴DE＝9 m.∴旗杆DE的高度为9 m.25.解：(1)如图，设CE＝x m，则AF＝(20-x)m.∵tan 32°＝AF：EF，即20-x＝15·tan 32°∴x≈11.∵11>6∴超市以上的居民住房的采光有影响.(2)当tan 32°＝AB：BC时，BC≈20×1.6＝32(m) ∴若要使超市采光不受影响，两楼应至少相距32 m.。

2019 初三数学中考复习投影与视图专题复习训练题1．以下几何体中，主视图是圆的是( B )2．如图是由 8 个小正方体组合而成的几何体，它的俯视图是( D )3．如图是由七个棱长为 1 的正方体构成的一个几何体，其左视图的面积是( B )A ．3B． 4C．5D．64．某几何体的主视图和左视图以以下图，则该几何体可能是( C )A.长方体B.圆锥,主视图)C.圆柱D.球,左视图 )5．如图，是一个带有方形空洞和圆形空洞的小孩玩具，假如用以下几何体作为塞子，那么既能够堵住方形空洞，又能够堵住圆形空洞的几何体是( B )A.B.C.D.6．如图是由 6 个棱长均为 1 的正方体构成的几何体，它的主视图的面积为 __5__．7．如图是一个几何体的三视图(图中尺寸单位： cm)，依据图中所示数据计算这个几何体的表面积为 __4π__cm2.8．春蕾数学兴趣小组用一块正方形木板在阳光下做投影试验，这块正方形木板在地面上形成的投影可能是__正方形、菱形 (答案不独一 )__．(写出符合题意的两个图形即可 )9．如图，小军、小珠之间的距离为 2.7 m，他们在同一盏路灯下的影长分别为1.8 m，1.5 m，已知小军、小珠的身高分别为1.8 m，1.5 m，则路灯的高为 __3__m.10．如图，在一次数学活动课上，张明用17 个边长为 1 的小正方形搭成了一个几何体，此后他请王亮用其余相同的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰巧能够和张明所搭几何体拼成一个无空隙的大长方体(不改变张明所搭几何体的形状 )，那么王亮最少还需要__19__个小立方体，王亮所搭几何体的表面积为 __48__.11．画出以以下图立体图形的三视图．解：以以下图：12．一组合体的三视图以以下图，该组合体是由哪几个几何体构成，并求出该组合体的表面积．解：由图形可知，该组合体是由上边一个圆锥和下边一个圆柱构成，π×(10÷2)2 1＋π×10× 20＋2× (π×10)×（10÷2）2＋52＝ 25π＋200π＋252π＝(225＋25 2)π(cm2)．故该组合体的表面积是 (225＋25 2)πcm213．由几个相同的边长为 1 的小立方块搭成的几何体的俯视图以以下图．方格中的数字表示该地点的小立方块的个数．(1)请在下边方格纸中分别画出这个几何体的主视图和左视图．(2)依据三视图，请你求出这个组合几何体的表面积．(包含底面积 )解： (1)图形以以下图；(2)几何体的表面积为： (3＋4＋5)×2＝24.14．如图，公路旁有两个高度相等的路灯AB ，CD.小明上午上学时发现路灯B 在太阳光下的影子恰巧落到里程碑 E 处，他自己的影子恰巧落在路灯CD 的底部 C 处．晚自习下学时，站在上午同一个地方，发此刻路灯CD 的灯光下自己的影子恰巧落在里程碑 E 处．(1)在图中画出小明的地点 (用线段 FG 表示 )，并画出光芒，注明太阳光、灯光；(2)若上午上学时候高 1 米的木棒的影子为 2 米，小明身高为 1.5 米，他离里程碑E 恰巧 5 米，求路灯高．解： (1)以以下图：(2)∵上午上学时候高 1 米的木棒的影子为 2 米，小明身高为 1.5 米，∴小明的影长 CF 为 3 米，∵GF ⊥AC ，DC ⊥AC ，∴GF ∥CD ，∴△ EGF ∽△ EDC ，∴CD GF＝EF1.5 5EC ，∴ CD ＝5＋3，解得 CD ＝2.4.答：路灯高为 2.4 米。

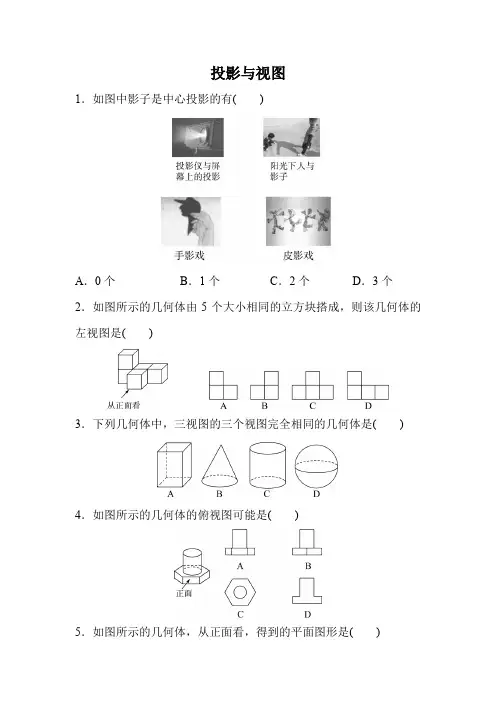

投影与视图1．如图中影子是中心投影的有()A．0个B．1个C．2个D．3个2．如图所示的几何体由5个大小相同的立方块搭成，则该几何体的左视图是()3．下列几何体中，三视图的三个视图完全相同的几何体是()4．如图所示的几何体的俯视图可能是()5．如图所示的几何体，从正面看，得到的平面图形是()6.如图是一个立体图形的三视图，该立体图形是()A．三棱柱B．圆柱C．三棱锥D．圆锥7．北宋时期的汝官窑天蓝釉刻花鹅颈瓶是河南博物院九大镇院之宝之一，具有极高的历史价值、文化价值．如图所示，关于它的三视图，下列说法正确的是()A．主视图与左视图相同B．主视图与俯视图相同C．左视图与俯视图相同D．三种视图都相同8．由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是()A．6B．7C．8D．99．沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是()10．某同学学习了正方体的表面展开图后，在如图所示的正方体的表面展开图上写下了“传承红色文化”六个字，还原成正方体后，“红”的对面是( )A ．传B ．承C ．文D ．化 11．某款“不倒翁”(如图1)的主视图是图2，PA ，PB 分别与AMB ︵所在圆相切于点A ，B.若该圆半径是10 cm ，∠P ＝60°，则主视图的面积为______cm 2.12．一个几何体由几个大小相同的小立方块搭成，它的主视图和俯视图如图所示，则搭成这个几何体的小立方块最多有________个．13．两汉文化看徐州，桐桐在徐州博物馆“天工汉玉”展厅参观时了解到玉璧，玉环为我国的传统玉器，通常为正中带圆孔的扁圆形器物，据《尔雅·释器》记载：“肉倍好，谓之璧；肉好若一，调之环．”如图1，“肉”指边(阴影部分)，“好”指孔，其比例关系见图示，以考古发现来看，这两种玉器的“肉”与“好”未必符合该比例关系．(1)若图1中两个大圆的直径相等，则璧与环的“肉”的面积之比为_________；(2)利用圆规与无刻度的直尺，解决下列问题(保留作图痕迹，不写作法)：①图2为徐州狮子山楚王墓出土的“雷纹玉环”及其主视图，试判断该件玉器的比例关系是否符合“肉好若一”？②图3表示一件圆形玉坯，若将其加工成玉璧，且比例关系符合“肉倍好”，请画出内孔．参考答案1．D 2.A 3.D 4.C 5.A 6.D 7.A 8.B 9．D 10.D11．1003＋200π3 12．6 13．解：(1)32∶27(2)①在该圆环任意画两条相交的线，交点在外圆的圆上，且与外圆的交点分别为A ，B ，C ，则分别以点A ，B 为圆心，大于12AB 长为半径画弧，交于两点，连接这两点，同理可画出线段AC 的垂直平分线，线段AB ，AC 的垂直平分线的交点即为圆心O ，过圆心O 画一条直径，以点O 为圆心，内圆半径为半径画弧，看是否满足“肉好若一”的比例关系即可．由作图可知满足比例关系为1∶2∶1的关系，该玉器的比例关系符合“肉好若一”．②按照①中作出圆的圆心O ，过圆心画一条直径AB ，过点A 作一条射线，然后以点A 为圆心，适当长为半径画弧，交点分别为C ，D ，E ，且AC ＝CD ＝DE ，连接BE ，然后分别过点C ，D 作BE 的平行线，交AB于点F，G，进而以FG为直径画圆，则问题得解，如图所示．。

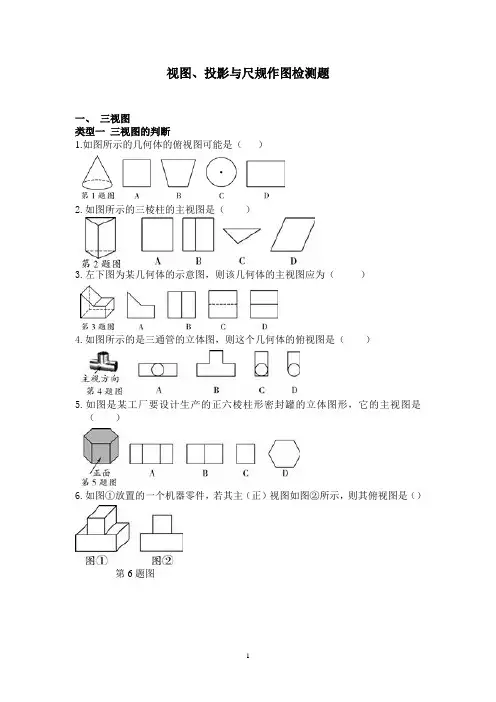

视图、投影与尺规作图检测题一、三视图类型一三视图的判断1.如图所示的几何体的俯视图可能是（）2.如图所示的三棱柱的主视图是（）3.左下图为某几何体的示意图，则该几何体的主视图应为（）4.如图所示的是三通管的立体图，则这个几何体的俯视图是（）5.如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）6.如图①放置的一个机器零件，若其主（正）视图如图②所示，则其俯视图是（）第6题图7.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）8.如图，几何体上半部为正三棱柱，下半部为圆柱，其俯视图是（）9.下列几何体中，正视图是矩形的是( )10.如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是( )11.一个几何体由大小相同的小立方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）类型二由三视图还原几何体及相关计算1.一个几何体的三视图如图所示，这个几何体是（）A. 棱柱B. 圆柱C. 圆锥D. 球第1题图第2题图2.如图，一个简单几何体的三视图的主视图与左视图都为正三角形，其俯视图为正方形，则这个几何体是( )A. 四棱锥B. 正方体C. 四棱柱D. 三棱锥3.下面是一个几何体的三视图，则这个几何体的形状是（）第3题图A. 圆柱B. 圆锥C. 圆台D. 三棱柱4.一个几何体的三视图如图所示，那么这个几何体是（）第4题图5.小颖同学到学校领来n盒粉笔，整齐地摞在讲桌上，其三视图如图所示，则n 的值是（）第5题图A. 6B. 7C. 8D. 96.某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有( )第6题图A. 8B. 9C. 10D. 117.由若干个边长为1 cm的正方体堆积成一个几何体，它的三视图如图，则这个几何体的表面积是( )A. 15 2cmcm D. 24 2cm C. 21 2cm B. 18 2第7题图第8题图8.某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A. 200π3cmcm B. 500π3C. 1000π3cmcm D. 2000π3命题点2 投影1.下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是（）A. （3）（1）（4）（2）B. （3）（2）（1）（4）C. （3）（4）（1）（2）D. （2）（4）（1）（3）命题点3 立体图形的展开与折叠1.在市委、市府的领导下，全市人民齐心协力，将广安成功地创建为“全国文明城市”，为此小红特制作了一个正方体玩具，其展开图如图所示，原正方体与“文”字所在的面相对的面上标的字应是( )A. 全B. 明C. 城D. 国第1题图2.下列四个图形是正方体的平面展开图的是（）3.把如图中的三棱柱展开，所得到的展开图是（ ）第3题图 第4题图4.如图，透明的圆柱形容器（容器厚度忽略不计）的高为12 cm ，底面周长为10 cm ，在容器内壁离容器底部3 cm 的点B 处有一饭粒，此时一只蚂蚁正好在容器外壁，且离容器上沿3cm 的点A 处，则蚂蚁吃到饭粒需爬行的最短路径是( )A. 13 cmB. 261 cmC. 61 cmD. 234 cm命题点4 尺规作图1.如图，在△ABC 中，∠C =90°，∠B =30以A 为圆心，任意长为半径画弧分别交AB 、AC 于点M 和N ，再分别以M 、N 为圆心，大于21MN 的长为半径画弧，两弧交于点P ，连接AP 并延长交BC 于点D ，则下列说法中正确的个数是（ ） ①AD 是∠BAC 的平分线；②∠ADC =60°；③点D 在AB 的中垂线上； ④S △DAC ：S △ABC =1∶3.A. 1B. 2C. 3D. 4第1题图2.如图所示，已知线段AB .（1）用尺规作图的方法作出线段AB 的垂直平分线l （保留作图痕迹，不要求写出作法）；（2）在（1）中所作的直线l 上任意取两点M 、N （线段AB 的上方）,连接AM 、AN 、BM 、BN ，求证：∠MAN =∠MBN .第2题图参考答案命题点1三视图类型一三视图的判断1. C【解析】圆锥的主视图、左视图和俯视图分别为等腰三角形、等腰三角形和带圆心的圆．2. B 【解析】主视图是从几何体正面看得到的图形，该几何体从正面看，是两个具有公共边的长方形组成的图形，只有选项B符合题意．3. A【解析】从前往后看，可得到本题的主视图为五边形．4. A【解析】俯视图指的是从上向下看到的平面图形．圆柱体的俯视图是长方形，圆应该在长方形的中间．5. A【解析】A选项是主视图，B选项是左视图，C选项不是这个正六棱柱形密封罐的视图，D选项是俯视图．6. D【解析】长方体的俯视图是一个长方形，从上面看共有三列，所以这个组合体的俯视图是D.7. B【解析】俯视图即从上面看物体所得的平面图形．观察图形可得，从上往下看，该几何体的小正方体共有三行三列，第一行第二列有1个，第二行每列1个，第三行第一列1个，因此B选项正确．8. C【解析】俯视图是由上往下观察几何体所得到的图形．几何体上半部为正三棱柱，下半部为圆柱，所以其俯视图由圆和其内接等边三角形组成，故选C.9. B×××10. C视图都是圆，故选C.11. D【解析】从正面看共三列，第一列有三个小正方形，第二列有两个小正方形，第三列有三个小正方形，故选D.类型二由三视图还原几何体及相关计算1. B【解析】本题的几何体是常见几何体，从正面看到的是一个矩形，从左面看到的是一个矩形，从上面看到的是一个圆，所以这个几何体为圆柱．2. A【解析】由底面是有对角线的正方形，侧面是正三角形可以推断出它是四棱锥．3. B【解析】选项名称三视图(主视图，左视图，俯视图)正误A圆柱矩形，矩形，圆×B圆锥等腰三角形，等腰三角形，带圆心的圆√C圆台等腰梯形，等腰梯形，无圆心的同心圆×D三棱柱矩形，矩形，三角形×4. C【解析】选项逐项分析正误A 圆锥的主视图和左视图是等腰三角形，俯视图为带圆心的圆×B 这个几何体由圆锥和圆柱两部分构成，因此俯视图应该为带圆心的圆×C 主视图为中间有一条竖线的矩形，左视图为矩形，俯视图为三角形√D主视图、左视图、俯视图均为三角形×5. B【解析】由主视图可得这些粉盒共有3层，由俯视图可得最底层有4盒，由主视图和左视图可得第二层有2盒，第三层有1盒，共有7盒．6. B【解析】由三视图得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少有9碗．7. B【解析】由几何体的三视图得几何体如解图所示，这个几何体是由4个边长为1 cm的小正方体组成，且重叠部分的面积正好为一个小正方体的表面积，则这个几何体的表面积为6×3＝18 cm2.第7题解图8. B【解析】由三视图可知该几何体是圆柱，且底面圆半径r＝5 cm，高h ＝20 cm，所以v＝πr2h＝π×52×20＝500πcm3.命题点2投影C【解析】从太阳“东升西落”入手．太阳光在物体上的投影随时间而变化，投影的方向是先朝西，再逐渐转向朝东，且影长的变化经历：长→短→长(中午时刻的影长最短)，因此(3)表示的时刻最早，(2)表示的时刻最晚；由于地球绕着太阳运转，物体的投影应从西边开始顺时针向东旋转，所以(4)表示的时间比(1)表示的时间早．故按时间顺序应排列为(3)→(4)→(1)→(2)．命题点3立体图形的展开与折叠1. C【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“全”与“明”是相对面；“国”与“市”是相对面；“文”与“城”是相对面．2. B【解析】选项逐项分析正误A折叠后有两个面重合，缺少一个底面×B可以折叠成一个正方体√C 是“凹”字格，故不能折叠成一个正方体×D 是“田”字格，故不能折叠成一个正方体×3. B【解析】根据“两个全等的三角形，在侧面三个长方形的两侧，这样的图形围成的是三棱柱”把图中的三棱柱展开，所得到的展开图是B.4. A【解析】将圆柱沿A所在的高剪开，展平如解图所示．则MM′＝NN′＝10，作A关于MM′的对称点A′，连接A′B，则线段A′B即蚂蚁走的最短路径．过B作BD⊥A′N于D，则BD＝NE＝5，A′D＝MN＋A′M－BE＝12＋3－3＝12，在Rt△A′BD中，由勾股定理得A′B＝A′D2＋BD2＝13.第4题解图命题点4尺规作图1. D【解析】由尺规作图的作法可知，AD是∠BAC的平分线，∴①正确；∵∠BAC＝60°，AD又是∠BAC的平分线，则∠CAD＝30°，又∵∠C＝90°，则∠ADC＝60°，∴②正确；∵∠DAB＝30°，∠B＝30°，则AD＝BD，所以点D在AB的中垂线上，∴③正确；设BD＝AD＝a，因为∠CAD＝30°，∠C＝90°，则CD＝a2，根据勾股定理得：AC＝3a2，∴S△ADC＝3a28；BC＝3a2，S△ABC＝33a28，则S△DAC ：S△ABC＝3a28：33a28＝1∶3，∴④正确；正确的共有4个．2. (1)解：如解图：第2题解图①………………………………………………………………………(5分)【作法提示】分别以A、B两点为圆心，以大于12AB为半径画弧，与两弧分别有两个交点，两点确定的直线即为线段AB的垂直平分线l.(2)证明：如解图②，∵直线l是线段AB的垂直平分线，∴MA＝MB，∴∠MAB＝∠MBA，……………………(6分)同理：∠NAB＝∠NBA，∴∠MAB－∠NAB＝∠MBA－∠NBA，……………………(8分) 即：∠MAN＝∠MBN. ……………………(9分)第2题解图②。

中考数学真题专题训练---投影与视图一．选择题1．（•兴安盟）如图，是一个长方体的主视图与左视图，由图示数据（单位：cm）可得出该长方体的体积是（ ）A．18cm3B．8cm3C．6cm3D．9cm32．（•河池）如图，该几何体的主视图是（ ）A．B．C．D．3．（•安丘市）如图是由若干个大小相同的立方体搭成的几何体的俯视图，小正方形中的数字表示该位置的立方体的个数，则这个几何体的左视图是（ ）A．B．C．D．4．（•营口）如图1，该几何体是由5个棱长为1个单位长度的正方体摆放而成，将正方体A向右平移2个单位长度后（如图2），所得几何体的视图（ ）A．主视图改变，俯视图改变B．主视图不变，俯视图不变C．主视图改变，俯视图不变D．主视图不变，俯视图改变5．（•辽阳）如图所示几何体是由五个相同的小正方体搭成的，它的左视图是（ ）A．B．C．D．6．（•广元）如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上小正方体的个数，这个立体图形的左视图是（ ）A．B．C．D．7．（•巴彦淖尔）如图是一个几何体的三视图，则这个几何体的表面积是（ ）A．60π+48B．68π+48C．48π+48D．36π+48 8．（•锦州）如图，这是由5个大小相同的正方体搭成的几何体，该几何体的左视图（ ）A．B．C．D．9．（•牡丹江）由5个完全相同的小长方体搭成的几何体的主视图和左视图如图所示，则这个几何体的俯视图是（ ）A．B．C．D．10．（•德阳）如图是一个几何体的三视图，根据图中数据计算这个几何体的表面积是（ ）A．16πB．12πC．10πD．4π11．（•绥化）已知某物体的三视图如图所示，那么与它对应的物体是（ ）A．B．C．D．12．（•毕节市）如图所示的几何体是由一个圆柱体挖去一个长方体后得到的，它的主视图是（ ）A．B．C．D．13．（•益阳）如图是某几何体的三视图，则这个几何体是（ ）A．棱柱B．圆柱C．棱锥D．圆锥14．（•抚顺）下列物体的左视图是圆的是（ ）A．足球B．水杯C．圣诞帽D．鱼缸15．（•阜新）如图所示，是一个空心正方体，它的左视图是（ ）A．B．C．D．二．填空题16．（•百色）如图，长方体的一个底面ABCD在投影面P上，M，N分别是侧棱BF，CG 的中点，矩形EFGH与矩形EMNH的投影都是矩形ABCD，设它们的面积分别是S1，S2，S，则S1，S2，S的关系是 （用“＝、＞或＜”连起来）17．（•日照）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积是 ．18．（•东营）已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积为 ．19．（•齐齐哈尔）三棱柱的三视图如图所示，已知△EFG中，EF＝8cm，EG＝12cm，∠EFG＝45°．则AB的长为 cm．20．（•孝感）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中数据计算，这个几何体的表面积为 cm2．21．（•陇南）已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为 ．22．（•盘锦）如图，是某立体图形的三视图，则这个立体图形的侧面展开图的面积是 ．（结果保留π）23．（•青岛）一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有 种．参考答案一．选择题1．解：观察其视图知：该几何体为立方体，且立方体的长为3cm，宽为2cm，高为3cm，故其体积为：3×3×2＝18cm3，故选：A．2．解：由图可得，几何体的主视图是：故选：D．3．解：从左边看有3列，第一列有3行，第二列有1行，第三列有2行，故选：A．4．解：将正方体A向右平移2个单位长度后，所得几何体的左视图和主视图不变，俯视图发生改变，故选：D．5．解：从左面可看到从左往右2列小正方形的个数为：2，1．故选：D．6．解：根据该几何体中小正方体的分布知，其左视图共2列，第1列有1个正方形，第2列有3个正方形，故选：B．7．解：此几何体的表面积为π•42××2+•2π•4×6+（4+4）×6＝60π+48，故选：A．8．解：左视图有2列，每列小正方形数目分别为2，1．故选：A．9．解：结合主视图、左视图可知俯视图中左上角有2层，其余1层，故选：A．10．解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为6，底面半径为2，故表面积＝πrl+πr2＝π×2×6+π×22＝16π，故选：A．11．解：从上面物体的三视图看出这是一个圆柱体，故排除A选项，从俯视图看出是一个底面直径与长方体的宽相等的圆柱体．故选：B．12．解：其主视图是，故选：B．13．解：由俯视图易得几何体的底面为圆，还有表示锥顶的圆心，符合题意的只有圆锥．故选：D．14．解：A、球的左视图是圆形，故此选项符合题意；B、水杯的左视图是等腰梯形，故此选项不合题意；C、圆锥的左视图是等腰三角形，故此选项不合题意；D、长方体的左视图是矩形，故此选项不合题意；故选：A．15．解：如图所示：左视图为：．故选：C．二．填空题（共8小题）16．解：∵立体图形是长方体，∴底面ABCD∥底面EFGH，∵矩形EFGH的投影是矩形ABCD，∴S1＝S，∵EM＞EF，EH＝EH，∴S＜S2，∴S1＝S＜S2，故答案为：S1＝S＜S2．17．解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为cm，底面半径为1cm，故表面积＝πrl+πr2＝π×1×3+π×12＝4πcm2，故答案为：4πcm2，18．解：根据三视图得到圆锥的底面圆的直径为8，即底面圆的半径r为4，圆锥的高为3，所以圆锥的母线长l＝＝5，所以这个圆锥的侧面积是π×4×5＝20π．故答案为：20π19．解：过点E作EQ⊥FG于点Q，由题意可得出：EQ＝AB，∵EF＝8cm，∠EFG＝45°，∴EQ＝AB＝×8＝4（cm）．故答案为：4．20．解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为6cm，底面半径为2cm，故表面积＝πrl+πr2＝π×2×6+π×22＝16π（cm2）．故答案为：16π．21．解：观察该几何体的三视图发现该几何体为正六棱柱，其底面边长为3，高为6，所以其侧面积为3×6×6＝108，故答案为：108．22．解：由三视图可知圆锥的底面半径为5，高为12，所以母线长为13，所以侧面积为πrl＝π×5×13＝65π，故答案为：65π．23．解：由题意和主视图、左视图可知俯视图必定由9个正方形组成，并设这9个位置分别如图所示：由主视图和左视图知：①第1个位置一定是4，第6个位置一定是3；②一定有2个2，其余有5个1；③最后一行至少有一个2，当中一列至少有一个2；根据2的排列不同，这个几何体的搭法共有10种：如下图所示：故答案为：10．。

专题21 视图与投影一、投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光下形成的物体的投影叫做中心投影，点光叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光近的物体的影子短，离点光远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图几何体立体图形表面展开图侧面展开图圆柱圆锥三棱柱2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图1．下列立体图形中，主视图是三角形的是（）A．B．C．D．2．如图所示的几何体从上面看到的形状图是（）A．B．C．D．3．某立体图形如图，其从正面看所得到的图形是（）A．B．C．D．4．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积．考向二几何体的还原5．下列几何体中，俯视图与主视图完全相同的几何体是（）A．圆锥B．球C．三棱柱D．四棱锥6．如图是某几何体的三视图，这个几何体是（）A．三棱柱B．三棱锥C．长方体D．正方体7．如图，是由一些棱长为1cm的小正方体构成的立体图形的三种视图，那么这个立体图形的体积是（）A．3cm3B．14cm3C．5cm3D．7cm38．如图是由一些相同的小正方体构成的立体图形的三种视图，则构成这个立体图形的小正方体的个数是个．考向三组合正方体的最值问题9．如图是由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图，则搭建这个几何体所需要的小正方体的个数至少为（）A．5B．6C．7D．810．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（）A．12个B．13个C．14个D．15个11．如图是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则m+n＝（）A．14B．16C．17D．1812．如图，用小立方块搭一几何体，从正面看相从上面看得到的图形如图所示，这样的几何体至少要个立方块．考向四几何体的计算问题13．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是（）A．10cm2B．12cm2C．15cm2D．20cm214．如图所示的三棱柱，其俯视图的内角和为（）A．180°B．360°C．540°D．720°15．如图，是一个几何体的三视图，则该几何体的表面积是（）A．7πcm2B．（+2）πcm2C．6πcm2D．（+5）πcm2 16．某几何体从三个方向看到的图形分别如图，则该几何体的体积为．考向五立体图形的展开与折叠17．下面图形中是正方体的表面展开图的是（）A．B．C．D．18．如图是一个几何体的展开图，则这个几何体是（）A．B．C．D．19．从如图所示的7个小正方形中剪去一个小正方形，使剩余的6个小正方形折叠后能围成一个正方体，则应剪去标记为（）的小正方形A．祝或考B．你或考C．好或绩D．祝或你或成20．将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，下列编号为1、2、3、6的小正方形中不能剪去的是（填编号）．考向六投影21．下列投影不是中心投影的是（）A．B．C．D．22．在同一时刻，将两根长度不等的竹竿置于阳光之下，但它们的影长相等，那么这两根竹竿的相对位置是（）A．两根竹竿都垂直于地面B．以两根竹竿平行斜插在地上C．两根竹竿不平行D．无法确定23．如图，晚上小明在路灯下沿路从A处径直走到B处，这一过程中他在地上的影子（）A．一直都在变短B．先变短后变长C．一直都在变长D．先变长后变短24．如图，小树AB在路灯O的照射下形成投影BC．若树高AB＝2m，树影BC＝3m，树与路灯的水平距离BP＝4m．则路灯的高度OP为m．一．选择题1．如图所示的几何体的俯视图是（）A．B．C．D．2．如图所示，圆柱的主视图是（）A．B．C．D．3．下面四个几何体中，左视图为圆的是（）A．B．C．D．4．如图，是一个几何体的三视图，则这个几何体是（）A．B．C．D．5．如图是一个几何体的三视图，则该几何体的体积为（）A．1B．2C．D．46．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是（）A．6B．5C．4D．3二．填空题7．一个几何体的三视图如图所示，则该几何体的表面积为．8．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（结果保留π）．9．在如图所示的几何体中，其三视图中有矩形的是．（写出所有正确答案的序号）10．如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是面．（填字母，注意：字母只能在多面体外表面出现）11．一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有种．12．如图是某物体的三视图，则此物体的体积为（结果保留π）．三．解答题13．已知某几何体的三视图如图所示，其中俯视图为正六边形，求该几何体的表面积．14．5个棱长为1的正方体组成如图的几何体．（1）该几何体的体积是（立方单位），表面积是（平方单位）（2）画出该几何体的主视图和左视图．15．一个正方体的六个面分别标有字母A、B、C、D、E、F，从三个不同方向看到的情形如图所示．（1）A的对面是，B的对面是，C的对面是；（直接用字母表示）（2）若A＝﹣2，B＝|m﹣3|，C＝m﹣3n﹣，E＝（+n）2，且小正方体各对面上的两个数都互为相反数，请求出F所表示的数．16．用若干个棱长为1cm的小正方体搭成如图所示的几何体．（1）这个几何体的体积为cm3．（2）请在方格纸中用实线画出该几何体的主视图，左视图，俯视图．（3）这个几何体的表面积为cm2．。

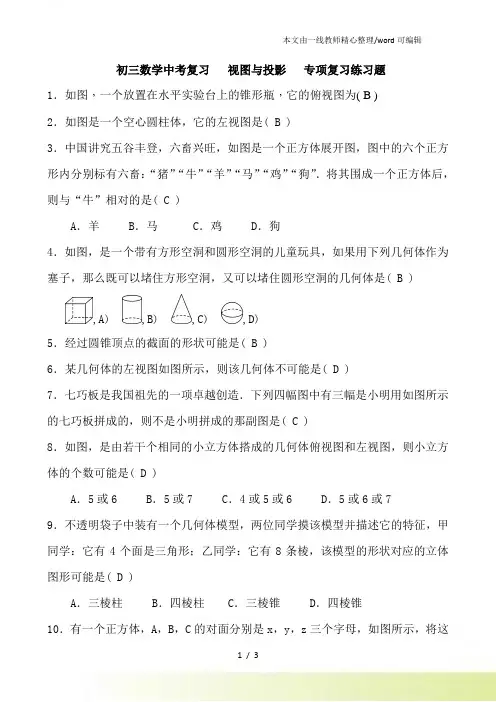

初三数学中考复习视图与投影专项复习练习题1．如图，一个放置在水平实验台上的锥形瓶，它的俯视图为( B )2．如图是一个空心圆柱体，它的左视图是( B )3．中国讲究五谷丰登，六畜兴旺，如图是一个正方体展开图，图中的六个正方形内分别标有六畜：“猪”“牛”“羊”“马”“鸡”“狗”．将其围成一个正方体后，则与“牛”相对的是( C )A．羊 B．马 C．鸡 D．狗4．如图，是一个带有方形空洞和圆形空洞的儿童玩具，如果用下列几何体作为塞子，那么既可以堵住方形空洞，又可以堵住圆形空洞的几何体是( B ),A) ,B) ,C) ,D)5．经过圆锥顶点的截面的形状可能是( B )6．某几何体的左视图如图所示，则该几何体不可能是( D )7．七巧板是我国祖先的一项卓越创造．下列四幅图中有三幅是小明用如图所示的七巧板拼成的，则不是小明拼成的那副图是( C )8．如图，是由若干个相同的小立方体搭成的几何体俯视图和左视图，则小立方体的个数可能是( D )A．5或6 B．5或7 C．4或5或6 D．5或6或79．不透明袋子中装有一个几何体模型，两位同学摸该模型并描述它的特征，甲同学：它有4个面是三角形；乙同学：它有8条棱，该模型的形状对应的立体图形可能是( D )A．三棱柱 B．四棱柱 C．三棱锥 D．四棱锥10．有一个正方体，A，B，C的对面分别是x，y，z三个字母，如图所示，将这个正方体从现有位置依次翻到第1，2，3，4，5，6格，当正方体翻到第3格时正方体向上一面的字母是__x__．11．太阳光形成的投影是__平行__投影，灯光形成的投影是__中心__投影，身高相同的两名同学站在同一路灯下，影子长的离路灯__远__．12．已知，如图所示，木棒AB在投影面P上的正投影为A1B1，且AB＝20 cm，∠BAA1＝120°，则正投影A1B1＝__103__cm.13．三棱柱的三视图如图所示，在△EFG中，EF＝8 cm，EG＝12 cm，∠EGF＝30°，则AB的长为__6__cm.14．由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是__4或5__．15．如图，小军、小珠之间的距离为2.7 m，他们在同一盏路灯下的影长分别为1.8 m，1.5 m，已知小军、小珠的身高分别为1.8 m，1.5 m，则路灯的高为__3__m. 16．画出如图所示立体图形的三视图．解：如图所示：17．如图①所示为一上面无盖的正方体纸盒，现将其剪开展成平面图，如图②所示，已知展开图中每个正方形的边长为1.(1)求在该展开图中可画出最长线段的长度，这样的线段可画几条？(2)试比较立体图形中∠BAC与平面展开图中∠B′A′C′的大小关系．解：(1)最长线段为10，有4条．(2)连结B′C′.由勾股定理得A′B′＝5，B′C′＝5，A′C′＝10.∴A′B′2＋B′C′2＝A′C′2.∴∠A′B′C′＝90°.∴∠C′A′B′＝45°.又∠CAB＝45°，∴∠BAC＝∠B′A′C′.18．如图是一个几何体的三视图．(1)这个几何体的名称为__圆锥__；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B 出发，沿表面爬到AC 的中点D ，请你求出这个线路的最短路程．解：(2)16π cm 2.(3)如图，将圆锥侧面展开，得到扇形ABB′，则线段BD 为所求最短路程．设∠BAB′＝n °，∵n π×6180＝4π，∴n ＝120，即∠BAB′＝120°.∵C 为BB′︵的中点，∴∠ADB ＝90°，∠BAD ＝60°，∴BD ＝AB·sin ∠BAD ＝33cm ，∴线路的最短路程为3 3 cm.19．如图，在一间黑屋子里用一盏白炽灯照一个球．(1)球在地面上的阴影是什么形状？(2)当球沿铅垂方向下落时，阴影的大小会怎样变化？(3)若白炽灯到球心的距离是1 m ，到地面的距离是3 m ，球的半径是0.2 m ，求球在地面上留下的阴影的面积．解：(1)圆．(2)变小．(3)设如图所示各点，连结点O 与切点B ，由题意得△OAB∽△DAC.∵OB ＝0.2 m ，AO ＝1 m ，∴AB ＝256 m ，∴2563＝0.2CD ，∴CD ＝64 m ．∴S 阴影＝(64)2π＝38π m 2.。

中考数学复习专题练习：投影与视图一、单选题（共19题；共38分）1、如图所示，该几何体的俯视图是（）A 、B 、C 、D 、2、如图，是一圆锥的左视图，根据图中所标数据，圆锥侧面展开图的扇形圆心角的大小为（）A、90°B、120°C、135°D、150°3、把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A 、B 、C 、D 、4、一个几何体的三视图如图所示，则这个几何体是（）A、球体B、圆锥C、棱柱D、圆柱5、下列几何体中，主视图和俯视图都为矩形的是（）A 、B 、C 、D 、6、圆桌面（桌面中间有一个直径为0.4m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为1.2m，桌面离地面1m，若灯泡离地面3m，则地面圆环形阴影的面积是（）A、0.324πm2B、0.288πm2C、1.08πm2D、0.72πm27、一个几何体的三视图如图所示，则该几何体的表面积为（）A、4πB、3πC、2π+4D、3π+48、三本相同的书本叠成如图所示的几何体，它的主视图是（）A 、B 、C 、D 、9、如图所示正三棱柱的主视图是（）A 、B 、C 、D 、10、下列四个几何体中，左视图为圆的是（）A 、B 、C 、D 、11、由六个相同的立方体搭成的几何体如图所示，则它的主视图是（）A 、B 、C 、D 、12、将如图绕AB边旋转一周，所得几何体的俯视图为（）A 、B 、C 、D 、13、如图是一个由4个相同的正方体组成的立体图形，它的主视图是（）A 、B 、C 、D 、14、如图，是由两个相同的小正方体和一个圆锥体组成的立体图形，其俯视图是（）A 、B 、C 、D 、15、如图，一个正方体切去一个三棱锥后所得几何体的俯视图是（）A 、B 、C 、D 、16、如图是由5个相同的小正方体构成的几何体，其左视图是（）A 、B 、C 、D 、17、如图，小明同学将一个圆锥和一个三棱柱组成组合图形，观察其三视图，其俯视图是（）A 、B 、C 、D 、18、如图是某工件的三视图，则此工件的表面积为（）A、15πcm2B、51πcm2C、66πcm2D、24πcm219、如图，按照三视图确定该几何体的全面积是（图中尺寸单位：cm）（）A、40πcm2B、65πcm2C、80πcm2D、105πcm2二、填空题（共4题；共4分）20、如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为________m．21、一个侧面积为16 πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为________cm．22、如果一个圆锥的主视图是等边三角形，俯视图是面积为4π的圆，那么它的左视图的高是________．23、如图是一个圆柱体的三视图，由图中数据计算此圆柱体的侧面积为________．（结果保留π）三、作图题（共1题；共5分）24、由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．四、解答题（共1题；共5分）25、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（用阴影表示）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体？五、综合题（共1题；共15分）26、如图，在矩形纸片ABCD中，AB=4，AD=12，将矩形纸片折叠，使点C落在AD边上的点M 处，折痕为PE，此时PD=3．(1)求MP的值(2)在AB边上有一个动点F，且不与点A，B重合．当AF等于多少时，△MEF的周长最小？(3)若点G，Q是AB边上的两个动点，且不与点A，B重合，GQ=2．当四边形MEQG的周长最小时，求最小周长值．（计算结果保留根号）答案解析一、单选题【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上往下看，可以看到C选项所示的图形．故选：C．【分析】根据俯视图是从物体的上面看得到的视图进行解答即可．本题考查了三视图的知识，掌握俯视图是从物体的上面看得到的视图是解题的关键．【答案】B【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：∵圆锥的底面半径为3，∴圆锥的底面周长为6π，∵圆锥的高是6 ，∴圆锥的母线长为=9，设扇形的圆心角为n°，∴=6π，解得n=120．答：圆锥的侧面展开图中扇形的圆心角为120°．故选B．【分析】根据圆锥的底面半径得到圆锥的底面周长，也就是圆锥的侧面展开图的弧长，根据勾股定理得到圆锥的母线长，利用弧长公式可求得圆锥的侧面展开图中扇形的圆心角．本题考查了圆锥的计算，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把的扇形的弧长等于圆锥底面周长作为相等关系，列方程求解．【答案】A【考点】平行投影【解析】【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选A．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选D．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．本题考查了由三视图来判断几何体，还考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力．【答案】B【考点】简单几何体的三视图【解析】【解答】解：A、圆锥的主视图是三角形，俯视图是带圆心的圆，故本选项错误；B、圆柱的主视图是矩形、俯视图是矩形，故本选项正确；C、球的主视图、俯视图都是圆，故本选项错误；D、三棱柱的主视图为矩形和俯视图为三角形，故本选项错误．故选：B．【分析】分别分析四个选项中圆锥、圆柱、球体、三棱柱的主视图、俯视图，从而得出都为矩形的几何体．本题考查了简单几何体的三视图，关键是培养学生的思考能力和对几何体三种视图的空间想象能力．【答案】D【考点】相似三角形的应用，中心投影【解析】【解答】解：如图所示：∵AC⊥OB，BD⊥OB，∴△AOC∽△BOC，∴= ，即= ，解得：BD=0.9m，同理可得：AC′=0.2m，则BD′=0.3m，∴S圆环形阴影=0.92π﹣0.32π=0.72π（m2）．故选：D．【分析】先根据AC⊥OB，BD⊥OB可得出△AOC∽△BOD，由相似三角形的对应边成比例可求出BD的长，进而得出BD′=0.3m，再由圆环的面积公式即可得出结论．本题考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：观察该几何体的三视图发现其为半个圆柱放在一个长方体的上面组成的一个几何体，半圆柱的直径为2，长方体的长为2，宽为1，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故选D．【分析】首先根据三视图判断几何体的形状，然后计算其表面积即可．本题考查了由三视图判断几何体的知识，解题的关键是首先根据三视图得到几何体的形状，难度不大．【答案】B【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，三本相同的书本叠成如图所示的几何体，它的主视图是．故选：B．【分析】主视图是分别从物体正面看，所得到的图形．本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．【答案】C【考点】简单几何体的三视图【解析】【解答】解：如图所示正三棱柱的主视图是平行排列的两个矩形，故选B．【分析】找到从正面看所得到的图形即可．本题考查了三视图的知识，主视图是从物体的正面看得到的视图．注意本题不要误选C．【答案】C【考点】简单几何体的三视图【解析】【解答】解：因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是圆的几何体是球．故选：C.【分析】四个几何体的左视图：圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形，由此可确定答案．主要考查立体图形的左视图，关键根据圆柱是矩形，圆锥是等腰三角形，球是圆，正方体是正方形解答．【答案】A【考点】简单组合体的三视图【解析】【解答】解：结合几何体发现：从主视方向看到上面有一个正方形，下面有3个正方形，故选A．【分析】根据主视方向确定看到的平面图形即可．本题考查了简单组合体的三视图的知识，解题的关键是了解主视图是由主视方向看到的平面图形，属于基础题，难度不大．2、【答案】B【考点】点、线、面、体，简单组合体的三视图【解析】【解答】解：将该图形绕AB旋转一周后是由上面一个圆锥体、下面一个圆柱体的组合而成的几何体，从上往下看其俯视图是外面一个实线的大圆（包括圆心），里面一个虚线的小圆，故选：B．【分析】本题考查了简单组合体的三视图，从上面看得到的视图是俯视图．根据旋转抽象出该几何体，俯视图即从上向下看，看到的棱用实线表示；实际存在，没有被其他棱挡住，看不到的棱用虚线表示．【答案】A【考点】简单组合体的三视图【解析】【解答】解：从正面看易得第一层有2个正方形，第二层左边有一个正方形，第三层左边有一个正方形．故选A．【分析】本题考查了简单组合体的三视图的知识，主视图是从物体的正面看得到的视图．找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：从上面看，圆锥看见的是：圆和点，两个正方体看见的是两个正方形．故答案为：C．【分析】此题主要考查了三视图的知识，关键是掌握三视图的几种看法．找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【答案】D【考点】简单组合体的三视图【解析】【解答】解：所给图形的俯视图是D选项所给的图形．故选D．【分析】俯视图是从上向下看得到的视图，结合选项即可作出判断．本题考查了简单组合体的三视图，属于基础题，关键掌握俯视图是从上向下看得到的视图．2、【答案】C【考点】简单组合体的三视图【解析】【解答】解：观察图形可知，如图是由5个相同的小正方体构成的几何体，其左视图是．故选：C．【分析】几何体的左视图有2列，每列小正方形数目分别为2，1；据此画出图形即可求解．此题考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形．2、【答案】B【考点】简单组合体的三视图【解析】【解答】解：由题意得：俯视图与选项B中图形一致．故选B．【分析】根据组合图形的俯视图，对照四个选项即可得出结论．本题考查了简单组合体的三视图，解题的关键是会画简单组合图形的三视图．本题属于基础题，难度不大，解决该题型题目时，掌握简单组合体三视图的画法是关键．【答案】D【考点】由三视图判断几何体【解析】【解答】解：由三视图，得，OB=3cm，0A=4cm，由勾股定理，得AB= =5cm，圆锥的侧面积×6π×5=15πcm2，圆锥的底面积π×（）2=9πcm，圆锥的表面积15π+9π=24π（cm2），故选：D．【分析】根据三视图，可得几何体是圆锥，根据勾股定理，可得圆锥的母线长，根据扇形的面积公式，可得圆锥的侧面积，根据圆的面积公式，可得圆锥的底面积，可得答案．本题考查了由三视图判断几何体，利用三视图得出圆锥是解题关键，注意圆锥的侧面积等于圆锥的底面周长与母线长乘积的一半．【答案】B【考点】由三视图判断几何体【解析】【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8cm，底面半径为10÷2=5cm，故表面积=πrl+πr2=π×5×8+π×52=65πcm2．故选：B．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状，确定圆锥的母线长和底面半径，从而确定其表面积．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．二、填空题2、【答案】3【考点】中心投影【解析】【解答】解：如图，∵CD∥AB∥MN，∴△ABE∽△CDE，△ABF∽△MNF，∴，，即，，解得：AB=3m，答：路灯的高为3m．【分析】根据CD∥AB∥MN，得到△ABE∽△CDE，△ABF∽△MNF，根据相似三角形的想知道的，，即可得到结论．本题考查了中心投影，相似三角形的判定和性质，熟练掌握相似三角形的判定和性质是解题的关键．2、【答案】4【考点】圆锥的计算，由三视图判断几何体，等腰直角三角形【解析】【解答】解：设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴2r= l，∴侧面积S侧=πrl=2πr2=16 πcm2，解得r=4，l=4 ，∴圆锥的高h=4cm，故答案为：4．【分析】设底面半径为r，母线为l，由轴截面是等腰直角三角形，得出2r= l，代入S侧=πrl，求出r，l，从而求得圆锥的高．本题考查了圆锥的计算，解题的关键是能够熟练掌握有关的计算公式，难度不大．2、【答案】2【考点】圆锥的计算，由三视图判断几何体【解析】【解答】解：设圆锥的底面圆的半径为r，则πr2=4π，解得r=2，因为圆锥的主视图是等边三角形，所以圆锥的母线长为4，所以它的左视图的高= =2 ．故答案为2 ．【分析】先利用圆的面积公式得到圆锥的底面圆的半径为2，再利用等边三角形的性质得母线长，然后根据勾股定理计算圆锥的高．本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．【答案】24π【考点】由三视图判断几何体【解析】【解答】解：由图可知，圆柱体的底面直径为4，高为6，所以，侧面积=π（×4）2×6=24π．故答案为：24π．【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，根据主视图判断出圆柱体的底面直径与高是解题的关键．三、作图题【答案】解：如图所示，【考点】轴对称图形，由三视图判断几何体，作图-三视图【解析】【分析】根据俯视图和左视图可知，该几何体共两层，底层有9个正方体，上层中间一行有正方体，若使主视图为轴对称图形可使中间一行、中间一列有一个小正方体即可．本题主要考查三视图还原几何体及轴对称图形，解题的关键是根据俯视图和左视图抽象出几何体的大概轮廓．四、解答题【答案】解：（1）画图如下：（2）在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，2+1+1=4（个）．故最多可再添加4个小正方体．【考点】作图-三视图【解析】【分析】（1）由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．（2）可在第二层第二列第二行和第三行各加一个；第三层第二列第三行加一个，第三列第三行加1个，相加即可求解．五、综合题【答案】（1）解：∵四边形ABCD为矩形，∴CD=AB=4，∠D=90°，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴PD=PH=3，CD=MH=4，∠H=∠D=90°，∴MP==5；（2）解：如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，则点F即为所求，过点E作EN⊥AD，垂足为N，∵AM=AD﹣MP﹣PD=12﹣5﹣3=4，∴AM=AM′=4，∵矩形ABCD折叠，使点C落在AD边上的点M处，折痕为PE，∴∠CEP=∠MEP，而∠CEP=∠MPE，∴∠MEP=∠MPE，∴ME=MP=5，在Rt△ENM中，MN===3，∴NM′=11，∵AF∥ME，∴△AFM′∽△NEM′，∴=，即=，解得AF=，即AF=时，△MEF的周长最小.（3）解：如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，∵ER=GQ，ER∥GQ，∴四边形ERGQ是平行四边形，∴QE=GR，∵GM=GM′，∴MG+QE=GM′+GR=M′R，此时MG+EQ最小，四边形MEQG的周长最小，在Rt△M′RN中，NR=4﹣2=2，M′R==5，∵ME=5，GQ=2，∴四边形MEQG的最小周长值是7+5．【考点】翻折变换（折叠问题），简单几何体的三视图【解析】【解答】（1）根据折叠的性质和矩形性质以得PD=PH=3，CD=MH=4，∠H=∠D=90°，然后利用勾股定理可计算出MP=5；（2）如图1，作点M关于AB的对称点M′，连接M′E交AB于点F，利用两点之间线段最短可得点F即为所求，过点E作EN⊥AD，垂足为N，则AM=AD﹣MP﹣PD=4，所以AM=AM′=4，再证明ME=MP=5，接着利用勾股定理计算出MN=3，所以NM′=11，然后证明△AFM′∽△NEM′，则可利用相似比计算出AF；（3）如图2，由（2）知点M′是点M关于AB的对称点，在EN上截取ER=2，连接M′R交AB于点G，再过点E作EQ∥RG，交AB于点Q，易得QE=GR，而GM=GM′，于是MG+QE=M′R，利用两点之间线段最短可得此时MG+EQ最小，于是四边形MEQG的周长最小，在Rt△M′RN中，利用勾股定理计算出M′R=5，易得四边形MEQG的最小周长值是7+5．【分析】此题考查了几何图形中的折叠问题，涉及勾股定理，三角形相似以及最值问题。

投影与视图【基础知识回顾】一、投影：1、定义：一般地，用光线照射物体，在某个平面上得到得影子叫做物体的其中照射光线叫做投影所在的平面叫做2、平行投影：太阳光可以近似地看作是光线，像这样的光线所形成的投影称为平行投影3、中心投影：由同一点（点光源）发出的光线形成的投影叫做，如物体在、、等照射下所形成的投影就是中心投影【名师提醒：1、中心投影的光线平行投影的光线2、在同一时刻，不同物体在太阳下的影长与物高成3、物体投影问题有时也会出现计算解答题，解决这类问题首先要根据图形准确找出比例关系，然后求解】二、视图：1、定义：从不同的方向看一个物体，然后描绘出所看到的图形即视图。

其中，从看到的图形称为主视图，从看到的图形称为左视图，从看到的图形称为俯视图2、三种视图的位置及作用⑴画三视图时，首先确定的位置，然后在主视图的下面画出，在主视图的右边画出⑵主视图反映物体的和，左视图反映物体的和俯视图反映物体的和。

【名师提醒：1、在画几何体的视图时，看得见部分的轮廓线通常画成线，看不见部分的轮廓线通常画成线2、在画几何体的三视图时要注意主俯对正，主左平齐，左俯相等】三、立体图形的展开与折叠：1、许多立体图形是由平面图形围成的，将它们适当展开即为平面展开图，同一个立体图形按不同的方式展开，会得到不同的平面展开图2、常见几何体的展开图：⑴正方体的展开图是⑵n边形的直棱柱展开图是两个n边形和一个⑶圆柱的展开图是一个和两个⑷圆锥的展开图是一个与一个【名师提醒：有时会出现根据物体三视图中标注的数据求原几何体的表面积，体积等题目，这时要注意先根据三种视图还原几何体的形状，然后想象有关尺寸在几何体展开图中标注的是哪些部分，最后再根据公式进行计算】【重点考点例析】考点一：简单几何体的三视图例1 （2017•锦州）下列几何体中，主视图和左视图不同的是（）A．B．C．D．思路分析：分别分析四种几何体的主视图和左视图，找出主视图和左视图不同的几何体．解：A、圆柱的主视图与左视图都是长方形，不合题意，故本选项错误；B、正方体的主视图与左视图相同，都是正方形，不合题意，故本选项错误；C、正三棱柱的主视图是长方形，长方形中有一条杠，左视图是矩形，符合题意，故本选项正确；D、球的主视图和左视图相同，都是圆，且有一条水平的直径，不合题意，故本选项错误．故选：C．点评：本题考查了简单几何体的三视图，要求同学们掌握主视图是从物体的正面看到的视图，左视图是从物体的左面看得到的视图．对应训练1．（2017•黄石）如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①②B．②③C．②④D．③④考点二：简单组合体的三视图例2 （2017•湛江）如图是由6个大小相同的正方体组成的几何体，它的左视图是（）A．B．C．D．思路分析：细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．解：从物体左面看，是左边2个正方形，右边1个正方形．故选A．点评：本题考查了三视图的知识，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．对应训练2．（2017•襄阳）如图所示的几何体的主视图、左视图、俯视图中有两个视图是相同的，则不同的视图是（）圆柱正方体正三棱柱球A．B．C．D．考点三：由三视图判断几何体例3（2017•扬州）某几何体的三视图如图所示，则这个几何体是（）A．三棱柱B．圆柱C．正方体D．三棱锥思路分析：如图所示，根据三视图的知识可使用排除法来解答．解：如图，俯视图为三角形，故可排除C、B．主视图以及侧视图都是矩形，可排除D．故选A．点评：本题考查了由三视图判断几何体的知识，难度一般，考生做此类题时可利用排除法解答．例4 （2017•自贡）某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有（）碗A．8 B．9 C．10 D．11思路分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解：易得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少共有9个碗．故选B．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．对应训练3．（2017•云南）图为某个几何体的三视图，则该几何体是（）A．B．C．D．4．（2017•玉林）某几何体的三视图如图所示，则组成该几何体共用了（）小方块．A．12块B．9块C．7块D．6块4．C考点四：几何体的相关计算例5（2017•贺州）如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（）A．2cm3B．3cm3C．6cm3D．8cm3思路分析：根据三视图我们可以得出这个几何体是个长方体，它的体积应该是1×1×3=3cm3．解：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，此长方体的长与宽都是1，高为3，所以该几何体的体积为1×1×3=3cm3．点评：本题考查了由三视图判断几何体及长方体的体积公式，本题要先判断出几何体的形状，然后根据其体积公式进行计算．对应训练5．（2017•宁夏）如图是某几何体的三视图，其侧面积（）A．6 B．4πC．6πD．12π【聚焦中考】1．（2017•烟台）下列水平放置的几何体中，俯视图不是圆的是（）A．B．C．D．2．（2017•淄博）下面关于正六棱柱的视图（主视图、左视图、俯视图）中，画法错误的是（）A．B．C．D．3．（2017•莱芜）下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个4．（2017•滨州）如图所示的几何体是由若干个大小相同的小正方体组成的．若从正上方看这个几何体，则所看到的平面图形是（）A．B．C．D．5．（2017•潍坊）如图是常用的一种圆顶螺杆，它的俯视图正确的是（）A．B．C．D．6．（2017•青岛）如图所示的几何体的俯视图是（）A．B．C．D．7．（2017•济南）图中三视图所对应的直观图是（）A．B．C．D．8．（2017•威海）如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变9．（2017•聊城）如图是由几个相同的小立方块组成的三视图，小立方块的个数是（）A．3个B．4个C．5个D．6个9．B10．（2017•临沂）如图是一个几何体的三视图，则这个几何体的侧面积是（）A．12πcm2B．8πcm2C．6πcm2D．3πcm210．C11．（2017•济宁）三棱柱的三视图如图所示，△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为cm．【备考真题过关】一、选择题1．（2017•成都）如图所示的几何体的俯视图可能是（）A．B．C．D．2．（2017•昆明）下面几何体的左视图是（）A．B．C．D．3．（2017•安徽）如图所示的几何体为圆台，其主（正）视图正确的是（）A．B．C．D．4．（2017•本溪）如图放置的圆柱体的左视图为（）A．B．C．D．5．（2017•舟山）如图，由三个小立方体搭成的几何体的俯视图是（）A．B．C．D．6．（2017•义乌）如图几何体的主视图是（）A．B．C．D．7．（2017•株洲）下列几何体中，有一个几何体的俯视图的形状与其它三个不一样，这个几何体是（）A ．B ．C ．D ．8．（2017•营口）如图，下列水平放置的几何体中，主视图是三角形的是（）A ．B ．C ． D．9．（2017•宜宾）下列水平放置的四个几何体中，主视图与其它三个不相同的是（）A ．B ．C ．D ．10．（2017•新疆）下列几何体中，主视图相同的是（ ）A ．①②B ．①③C ．①④D ．②④11．（2017•桂林）下列物体的主视图、俯视图和左视图不全是圆的是（ ）A ．橄榄球B ．兵乓球C ．篮球D ．排球12．（2017•广东）下列四个几何体中，俯视图为四边形的是（ ）A ．B ．C ．D ．13．（2017•天津）如图是由3个相同的正方体组成的一个立体图形，它的三视图是（ ）A ．B ．C ．D ．正方体 圆柱 圆锥 球14．（2017•泰州）由一个圆柱体与一个长方体组成的几何体如图所示，这个几何体的左视图是（）A．B．C．D．15．（2017•遂宁）如图所示的是三通管的立体图，则这个几何体的俯视图是（）A．B．C．D．16．（2017•南平）如图是由六个棱长为1的正方体组成的一个几何体，其主视图的面积是（）A．3 B．4 C．5 D．6 17．（2017•宿迁）如图是由六个棱长为1的正方体组成的几何体，其俯视图的面积是（）A．3 B．4 C．5 D．618．（2017•十堰）用两块完全相同的长方体摆放成如图所示的几何体，这个几何体的左视图是（）A．B．C．D．19．（2017•黔东南州）如图是有几个相同的小正方体组成的一个几何体．它的左视图是（）A．B．C．D．20．（2017•盘锦）如图下面几何体的左视图是（）A．B．C．D．21．（2017•茂名）如图，由两个相同的正方体和一个圆锥体组成一个立体图形，其俯视图是（）A．B．C．D．22．（2017•荆门）过正方体上底面的对角线和下底面一顶点的平面截去一个三棱锥所得到的几何体如图所示，它的俯视图为（）A．B．C．D．23．（2017•江西）一张坐凳的形状如图所示，以箭头所指的方向为主视方向，则它的左视图可以是（）A．B．C．D．24．（2017•大庆）图1所示的几何体，它的俯视图为图2，则这个几何体的左视图是（）A．B．C．D．25．（2017•遵义）一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．26．（2017•铁岭）如图是4块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小方块的个数，其主视图是（）A．B．C． D27．（2017•黑龙江）由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多有（）A．4 B．5 C．6 D．728．（2017•益阳）一个物体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个物体的小正方体的个数为（）A．2个B．3个C．5个D．10个29．（2017•孝感）如图，由8个大小相同的正方体组成的几何体的主视图和俯视图，则这个几何体的左视图是（）A．B．C．D．30．（2017•曲靖）如图是某几何体的三视图，则该几何体的侧面展开图是（）A．B．C．D．31．（2017•乐山）一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A．2πB．6πC．7πD．8π31．D32．（2017•杭州）如图是某几何体的三视图，则该几何体的体积是（）A．183B．543C．1083D．2163二、填空题33．（2017•南通）一个几何体的主视图、俯视图和左视图都是大小相同的圆，则这个几何体是．34．（2017•绥化）由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是．35．（2017•无锡）如图是一个几何体的三视图，若这个几何体的体积是36，则它的表面积是．。

中考数学总复习《投影与视图》专项测试卷-附带有参考答案（测试时间60分钟满分100分）学校:___________班级：___________姓名：___________考号：___________一、选择题（共8题，共40分）1.如图是某几何体的三视图，该几何体是( )A．圆锥B．圆柱C．四棱柱D．正方体2.如图，由5个相同正方体组合而成的几何体，它的主视图是( )A．B．C．D．3.如图，一个由6个大小相同、棱长为1的正方体搭成的几何体，下列关于这个几何体的说法正确的是( )A．主视图的面积为6B．左视图的面积为2C．俯视图的面积为4D．俯视图的面积为34.下列四个几何体中，主视图与左视图相同的几何体有( )A．1个B．2个C．3个D．4个5.如图，该几何体是由7个大小相同，棱长为1的小正方形搭成，关于该几何体的下列说法正确的是( )A．主视图的面积为4B．左视图的面积为5C．俯视图的面积为5D．三种视图的面积都是56.下列几何体中，主视图是矩形，俯视图是圆的几何体是( )A．B．C．D．7.下面四个几何体中，主视图与俯视图不同的共有( )A．1个B．2个C．3个D．4个8.如图所示，该几何体的主视图为( )A．B．C．D．二、填空题（共5题，共15分）9.如图所示是一个几何体的表面展开图，则该几何体的体积为．10.一个几何体的表面展开图如图所示，则这个几何体是．11.下图是一个由圆柱与圆锥组合而成的几何体的三视图，根据图中数据计算这个几何体的侧面积是．12.如图所示为一个长方体，则该几何体主视图的面积为cm2．13.有底面为正方形的四棱柱形容器A和圆柱形容器B，容器材质相同，厚度忽略不计．已知它们的主视图是完全相同的矩形，先将B容器盛满水，再将水全部倒入A容器中，则A容器中水的情况是（填“溢出”“刚好装满”或“未装满”）．三、解答题（共3题，共45分）14.一个几何体的三视图如图，根据图示的数据计算该几何体的体积（结果保留π）．15.如图是一个几何体的三视图．(1) 写出这个几何体的名称；(2) 根据图中所示数据，求这个几何体的表面积；(3) 若一只蚂蚁要从这个几何体上的点B出发，沿表面爬到AC的中点D处，请你求出最短路程．16.某天，当太阳移动到屋顶斜上方时，太阳光线EF与地面成60∘角，房屋的窗户AB的高为1.5m，现要在窗户外面的上方安装一个水平遮阳篷AC，当AC的宽在什么范围时，太阳光这时不能直接射入室内？参考答案1. 【答案】B2. 【答案】B3. 【答案】C4. 【答案】D5. 【答案】C6. 【答案】A7. 【答案】B8. 【答案】B9. 【答案】24π10. 【答案】四棱锥11. 【答案】185πcm212. 【答案】2013. 【答案】未装满14. 【答案】12π．15. 【答案】(1) 圆锥．(2) 16π（平方厘米）．(3) 3√3厘米．m16. 【答案】√32。

初三数学投影与视图试题答案及解析1.一个几何体的三个视图如图所示，这个几何体是（）A．圆柱B．球C．圆锥D．正方体【答案】A．【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．因此，由主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆形可得为圆柱体．故选A．【考点】由三视图判断几何体．2.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．【答案】3.【解析】根据从上面看得到的图形是俯视图，可得俯视图，根据矩形的面积公式，可得答案：从上面看三个正方形组成的矩形，矩形的面积为1×3=3.【考点】简单组合体的三视图.3.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．4.下列几何体中，同一个几何体的主视图与俯视图不同的是（）A．圆柱B．正方体C．圆锥D．球【答案】C【解析】A、主视图是矩形，俯视图是矩形，主视图与俯视图相同，故本选项错误；B、主视图是正方形，俯视图是正方形，主视图与俯视图相同，故本选项错误；C、主视图是三角形，俯视图是圆及圆心，主视图与俯视图不相同，故本选项正确；D、主视图是圆，俯视图是圆，主视图与俯视图相同，故本选项错误．【考点】三视图5.右图是一个由4个相同的正方体组成的立体图形，它的三视图是（）【答案】A．【解析】从正面看可得从左往右2列正方形的个数依次为1，2；从左面看可得到从左往右2列正方形的个数依次为2，1；从上面看可得从上到下2行正方形的个数依次为1，2，故选A．【考点】简单组合体的三视图．6.如图，由三个小立方块搭成的俯视图是（）【答案】A．【解析】从上面看可得到两个相邻的正方形．故选A．【考点】简单组合体的三视图．7.下列几何体的主视图是三角形的是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可：A、主视图为矩形，错误；B、主视图为三角形，正确；C、主视图为圆，错误；D、主视图为正方形，错误．故选B．【考点】简单几何体的三视图．8.下图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π【答案】B.【解析】由几何体的三视图得，几何体是高为10，外径为8。

2023年中考数学复习考点一遍过——投影与视图附答案一、单选题（每题3分，共30分）1．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．2．如图是一个立体图形的正视图、左视图和俯视图，那么这个立体图形是（）A．圆锥B．三棱锥C．四棱锥D．五棱锥3．如图所示的几何体，其主视图是（）A．B．C．D．4．如图是由5个完全相同的小正方体摆成的几何体，则这个几何体俯视图是（）A．B．C．D．5．如图是一个由5个相同的正方体组成的立体图形，从其正面看，得到的平面图形是（）A．B．C．D．6．如图，放映幻灯片时，通过光源，把幻灯片上的图形放大到屏幕上．若光源到幻灯片的距离为20cm光源，到屏幕的距离为40cm，且幻灯片中图形的高度为8cm，则屏幕上图形的高度为（）A．8cm B．12cm C．16cm D．24cm7．如图所示是由5个完全相同的小正方体搭成的几何体，如果将小正方体B放到小正方体A的正上方，则它的（）A．左视图会发生改变，其他视图不变B．俯视图会发生改变，其他视图不变C．主视图会发生改变，其他视图不变D．三种视图都会发生改变8．如图是由5个相同的正方体搭成的几何体，这个几何体的左视图是（）A．B．C．D．9．如图，甲、乙、丙三个几何体均由四个大小相同的正方体组合而成，则下列说法错误的是（）A．甲与乙的主视图不同，左视图与俯视图都相同B．甲与丙的主视图不相同，左视图与俯视图都不相同C．甲与丙的主视图与俯视图相同，左视图不相同D．甲、乙和丙的俯视图都相同10．如图，图2是图1长方体的三视图，若用S表示面积，S主视图＝a2，S左视图＝2a2+a，则S俯视图＝（）A．a2+a B．2a2C．a2+2a+1D．2a2+a二、填空题（每空3分，共15分）11．台灯照射文具盒所形成的影子属于投影.(填“平行”或“中心”)12．已知同一时刻物体的高与影子的长成正比例.身高1.68m的小明的影子长为0.84m，这时测得一棵树的影长为4m，则这棵树的高为m.13．如图是一个几何体的三视图，则该几何体的体积为．14．如图，是用若干个边长为1的小正方体堆积而成的几何体，该几何体的左视图的面积为。

中考数学复习视图与投影一、选择题1．正方形的正投影不可能是( D )A．线段B．矩形C．正方形D．梯形2．如图由7个小正方体组合而成的几何体，它的主视图是( A )3．从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积是( C )A．20B．22C．24D．264．将图①围成图②的正方体，则图①中的红心“”标志所在的正方形是正方体中的( A )A．面CDHE B．面BCEFC．面ABFG D．面ADHG5．如图，按照三视图确定该几何体的全面积是(图中尺寸单位：cm)( B )A．40πcm2B．65π cm2C．80π cm2D．105π cm2【解析】由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8 cm，底面半径为10÷2＝5(cm)，故表面积＝πrl＋πr2＝π×5×8＋π×52＝65π(cm2)．故选B.6．如图是几何体的俯视图，小正方形内所表示数字为该位置小正方体的个数，则该几何体的主视图是( B )二、填空题7．某几何体的主视图和左视图如图所示，则该几何体可能是__圆柱体__．8．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小__相同__．(填“相同”“不一定相同”或“不相同”)9．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是__5__个．【解析】综合三视图，可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4＋1＝5(个)．10．一个侧面积为162πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为__4__ cm.【解析】设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴l＝2r，∴侧面积S ＝πrl＝2πr2＝162π，解得r＝4，l＝42，∴圆锥的高h＝4 cm.侧三、解答题11．如图，小明在A时测得某树的影长为2m，B时又测得该树的影长为8 m，若两次日照的光线互相垂直，求树的高度．解：4 m12．如图是一张铁皮．(单位：m)(1)计算该铁皮的表面积；(2)此铁皮能否做成长方体的盒子？若能，画出它的几何图形，并求出它的体积；若不能，说明理由．解：(1)22 m2(2)能够，图略，6 m313．根据三视图求几何体的表面积，并画出物体的展开图．解：由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成，物体的展开图如图．圆锥、圆柱底面半径为r ＝5，由勾股定理得圆锥母线长R ＝52，S 圆锥表面积＝12lR ＝12×10π×52＝252π，∴S 表面积＝π×52＋10π×20＋252π＝225π＋252π＝(225＋252)π14．如图是一个几何体的三视图．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体上的点B 出发，沿表面爬到AC 的中点D ，请求出这个路线的最短路程．解：(1)圆锥(2)S 表＝S 底＋S 侧＝π(42)2＋π×2×6＝16π(cm 2) (3)3 3 cm15．某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)，请你按照三视图确定制作每个密封罐所需钢板的面积．解：由三视图可知，密封罐的形状是正六棱柱(如图①)，密封罐的高为50，底面正六边形的直径为100，边长为50，图②是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为6×50×50＋2×6×12×50×50sin60°＝75003＋15000。

中考数学总复习《投影与视图》专项提升训练题-附答案学校：___________班级：___________姓名：___________考号：___________一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．2．（2023·衡阳）作为中国非物质文化遗产之一的紫砂壶，成型工艺特别，造型式样丰富，陶器色泽古朴典雅，从一个方面鲜明地反映了中华民族造型审美意识．如图是一把做工精湛的紫砂壶“景舟石瓢”，下面四幅图是从左面看到的图形的是（）A．B．C．D．3．（2023·烟台）如图，对正方体进行两次切割，得到如图⑤所示的几何体，则图⑤几何体的俯视图为（）A．B．C．D．4．（2023·苏州）今天是父亲节，小东同学准备送给父亲一个小礼物．已知礼物外包装的主视图如图所示，则该礼物的外包装不可能．．．是（）A．长方体B．正方体C．圆柱D．三棱锥5．（2023·天津市）如图是一个由6个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．6．（2023·温州）截面为扇环的几何体与长方体组成的摆件如图所示，它的主视图是（）A．B．C．D．7．（2023·绍兴）由8个相同的立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．8．（2023·台州）如图是由5个相同的正方体搭成的立体图形，其主视图是（）．A．B．C．D．9．（2023·宁波）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．10．（2023·嘉兴）如图的几何体由3个同样大小的正方体搭成，它的俯视图是（）A．B．C．D．11．（2023·金华）某物体如图所示，其俯视图是（）A．B．C．D．12．（2023·泸州）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱B．圆锥C．长方体D．三棱柱13．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面得到的视图是（）A．B．C．D．14．（2023·丽水）如图，箭头所指的是某陶艺工作室用于垫放陶器的5块相同的耐火砖搭成的几何体，它的主视图是（）A．B．C．D．15．（2023·随州）如图是一个放在水平桌面上的圆柱体，该几何体的三视图中完全相同的是（）A．主视图和俯视图B．左视图和俯视图C．主视图和左视图D．三个视图均相同16．（2023·武汉）如图是由4个相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．17．（2023·广安）如图，由5个大小相同的小正方体搭成的几何体，它的俯视图是（）A．B．C．D．18．（2023·眉山）由相同的小正方体搭成的立体图形的部分视图如图所示，则搭成该立体图形的小正方体的最少个数为（）A．6 B．9 C．10 D．14 19．（2023·遂宁）生活中一些常见的物体可以抽象成立体图形，以下立体图形中三视图形状相同的可能是（）A．正方体B．圆锥C．圆柱D．四棱锥20．（2023·连云）下列水平放置的几何体中，主视图是圆形的是（）A．B．C．D．21．（2023·凉山）如图是由4个相同的小立方体堆成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，则这个几何体的主视图是（）A．B．C．D．22．（2023·自贡）如图中六棱柱的左视图是（）A．B．C．D．23．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面看到的视图是（）A．B．C．D．二、填空题24．（2023·成都）一个几何体由几个大小相同的小立方块搭成，它的主视图和俯视图如图所示，则搭成这个几何体的小立方块最多有个.参考答案一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解析】【解答】A、∵不是几何体的主视图，∴A不符合题意；B、∵不是几何体的主视图，∴B不符合题意；C、∵是几何体的主视图，∴C符合题意；D、∵不是几何体的主视图，∴D不符合题意；故答案为：C.【分析】利用三视图的定义逐项判断即可。

2023年中考数学一轮复习：投影与视图一、单选题1．如图，用一个平面去截正方体，截掉了正方形的一个角，且截面经过原正方体三条棱的中点，剩下几何体的展开图应该是（）A．B．C．D．2．如图是由5个相同小正方形搭成的几何体，若将小正方体A放到小正方体B的正上方，则关于该几何体变化前后的三视图，下列说法正确的是（）A．主视图不变B．俯视图改变C．左视图不变D．以上三种视图都改变3．两个完全相同的长方体，按如图方式摆放，其主视图为（）A．B．C．D．二、填空题4．一个几何体是由许多规格相同的小正方体堆积而成的，其主视图、左视图如图所示，要摆成这样的几何体，至少需用个正方体，最多需用个正方体；5．如图，是正方体的一种平面展开图，各面都标有数字，则数字为－4的面与它对面的数字之积是.6．如图所示，水平放置的长方体的底面是长为4 cm、宽为2 cm的长方形，它的主视图的面积为12 2cm，则长方体的体积等于3cm.三、综合题7．下面图（1），图（2）分别是两种不同情形下旗杆和木杆的影子．（1）哪个图反映了阳光下的情形？（2）若同一时刻阳光下，木杆的影子长为0.8米，旗杆的影子长为7.2米，木杆的高为1.5米，求旗杆的高度．8．如图是由10个同样大小的小正方体搭成的物体，（1）请分别画出它的主视图和俯视图．（2）在主视图和俯视图不变的情况下，你认为最多还可以添加个小正方体．9．如图是小明用10块棱长都为3cm的正方体搭成的几何体．（1）分别画出从正面、从左面、从上面看到的所搭几何体的形状图；（2）小明所搭几何体的表面积（包括与桌面接触的部分）是．10．李明同学设计了某个产品的正方体包装盒如图所示，由于粗心少设计了其中一个顶盖，请你把它补上，使其成为一个两面均有盖的正方体盒子.（1）共有种弥补方法；（2）任意画出一种成功的设计图（在图中补充）；（3）在你帮忙设计成功的图中，要把-6，8，10，-10，-8，6这些数字分别填入六个小正方形，使得折成的正方体相对面上的两个数相加得0.（直接在图中填上）11．如图是一个正方体纸盒的表面展开图，纸盒中相对两个面上的数互为倒数.（1）填空：a=，b=；（2）先化简，再求值：()()2223252ab a b ab a ab⎡⎤------⎣⎦.12．有若干个完全相同的小正方体堆成一个如图所示几何体.（1）图中共有个小正方体.（2）画出该几何体的主视图、左视图、俯视图.（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加个小正方体.13．我们知道，将一个正方体或长方体的表面沿某些棱剪开，可以展成一个平面图形．（1）下列图形中，是正方体的表面展开图的是．（2）如图所示的长方体，长、宽、高分别为4、3、6，若将它的表面沿某些棱剪开，展成一个平面图形．则下列图形中，可能是该长方体表面展开图的有（填序号）（3）下列图是题（2）中长方体的一种表面展开图，它的外围周长为52，事实上，题（2）中长方体的表面展开图还有不少，聪明的你能画出一个使外围周长最大的表面展开图吗？请画出这个表面展开图，并求出它的外围周长．14．小彬做了探究物体投影规律的实验，并提出了一些数学问题请你解答：（1）如图1，白天在阳光下，小彬将木杆AB水平放置，此时木杆在水平地面上的影子为线段A B''.①若木杆AB的长为1m，则其影子A B''的长为m；②在同一时刻同一地点，将另一根木杆CD直立于地面，请画出表示此时木杆CD在地面上影子的线段DM；（2）如图2，夜晚在路灯下，小彬将木杆EF水平放置，此时木杆在水平地面上的影子为线段E F''.①请在图中画出表示路灯灯泡位置的点P；②若木杆EF的长为1m，经测量木杆EF距离地面1m，其影子E F''的长为1.5m，则路灯P距离地面的高度为m.15．如图，在平整的地面上，用10个棱长都为2cm的小正方体堆成一个几何体.（1）画出这个几何体的三视图；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体.16．用若干个完全相同的小正方体搭成一个几何体，使它从正面和左面看到的形状图如图所示.（1）搭这样一个几何体最多需要多少个小正方体？（2）画出（1）中所搭几何体从上面看到的形状图，并标出各个小正方形所在位置的小正方体的个数. 17．如图，是由6个大小相同的小正方体块搭建的几何体，其中每个小正方体的棱长为l厘米.（1）如果在这个几何体上再添加一些小立方体块，并保持俯视图和左视图不变，最多可以再添加个小立方块.（2）请按要求在方格内分别画出从这个几何体的三个不同方向看到的形状图.18．晚上，小亮在广场乘凉，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯．（1）请你在图中画出小亮在照明灯P照射下的影子BC（请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m=，测得小亮影长2BC m=，小亮与灯杆的距离13BO m=，请求出灯杆的高PO．19．综合实践问题情景：某综合实践小组进行废物再利用的环保小卫士行动. 他们准备用废弃的宣传单制作装垃圾的无．盖．纸盒.操作探究：（1）若准备制作一个无盖．．的正方体形纸盒，如图1，下面的哪个图形经过折叠能围成无盖．．正方体形纸盒？（2）如图2是小明的设计图，把它折成无盖．．正方体形纸盒后与“保”字相对的是哪个字？（3）如图3，有一张边长为20cm的正方形废弃宣传单，小华准备将其四角各剪去一个小正方形，折成无．盖．长方体形纸盒.①请你在图3中画出示意图，用实线表示剪切线，虚线表示折痕.②若四角各剪去了一个边长为xcm的小正方形，用含x的代数式表示这个纸盒的高以及底面积，当小正方形边长为4cm时，求纸盒的容积.20．如图所示，一透明的敞口正方体容器ABCD﹣A'B'C'D'装有一些液体，棱AB始终在水平桌面上，液面刚好过棱CD，并与棱BB'交于点Q．此时液体的形状为直三棱柱，其三视图及尺寸见下图所示请解决下列问题：（1）CQ与BE的位置关系是，BQ的长是dm：（2）求液体的体积；（提示：直棱柱体积＝底面积×高）（3）若容器底部的倾斜角∠CBE＝α，求α的度数．（参考数据：sin49°＝cos41°＝34，tan37°＝34）21．【问题情境】小圣所在的综合实践小组准备制作一些无盖纸盒收纳班级讲台上的粉笔．【操作探究】（1）图1中的哪些图形经过折叠能围成无盖正方体纸盒？（填序号）．（2）小圣所在的综合实践小组把折叠成6个棱长都为2dm的无盖正方体纸盒摆成如图2所示的几何体．①请计算出这个几何体的体积；②如果在这个几何体上再添加一些相同的正方体纸盒，并保持从上面看到的形状和从左面看到的形状不变，最多可以再添加个正方体纸盒．22．阅读以下文字并解答问题：在“物体的高度”活动中，某数学兴趣小组的4名同学选择了测量学校里的四棵树的高度.在同一时刻的阳光下，他们分别做了以下工作：小芳：测得一根长为1米的竹竿的影长为0.8米，甲树的影长为4.08米（如图1）.小华：发现乙树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图2），墙壁上的影长为1.2米，落在地面上的影长为2.4米.小丽：测量的丙树的影子除落在地面上外，还有一部分落在教学楼的第一级台阶上（如图3），测得此影子长为0.2米，一级台阶高为0.3米，落在地面上的影长为4.4米.小明：测得丁树落在地面上的影长为2.4米，落在坡面上影长为3.2米（如图4）.身高是1.6m的小明站在坡面上，影子也都落坡面上，小芳测得他的影长为2m.（1）在横线上直接填写甲树的高度为米.（2）求出乙树的高度（画出示意图）.（3）请选择丙树的高度为（）A．6.5米B．5.75米C．6.05米D．7.25米（4）你能计算出丁树的高度吗？试试看.23．如图1是边长为20cm的正方形薄铁片，小明将其四角各剪去一个相同的小正方形（图中阴影部分）后，发现剩余的部分能折成一个无盖的长方体盒子，图2为盒子的示意图（铁片的厚度忽略不计）.（1）设剪去的小正方形的边长为 (cm)x ，折成的长方体盒子的容积为 ()3cm V ，直接写出用只含字母x 的式子表示这个盒子的高为 cm ，底面积为 2cm ，盒子的容积 V 为3cm ，（2）为探究盒子的体积与剪去的小正方形的边长 x 之间的关系，小明列表分析：填空：①m = ， n = ；②由表格中的数据观察可知当 x 的值逐渐增大时， V 的值 .（从“逐渐增大”，“逐渐减小”“先增大后减小”，“先减小后增大”中选一个进行填空）24．如图，A 、B 、C 分别表示甲、乙、丙三个物体的顶端，甲物体高3米，影长2米，乙物体高2米，影长3米，甲乙两物体相距4米.（1）请在图中画出光源灯的位置及灯杆，并画出物体丙的影子.（2）若甲、乙、丙及灯杆都与地面垂直，且在同一直线上，求灯杆的高度.25．测量金字塔高度：如图1，金字塔是正四棱锥 S ABCD -，点O是正方形 ABCD 的中心 SO 垂直于地面，是正四棱锥 S ABCD - 的高，泰勒斯借助太阳光.测量金字塔影子 PBC 的相关数据，利用平行投影测算出了金字塔的高度，受此启发，人们对甲、乙、丙三个金字塔高度也进行了测量.甲、乙、丙三个金字塔都用图1的正四棱锥 S ABCD - 表示.（1）测量甲金字塔高度：如图2，是甲金字塔的俯视图，测得底座正方形 ABCD 的边长为 80m ，金字塔甲的影子是 50m PBC PC PB ==， ，此刻，1米的标杆影长为0.7米，则甲金字塔的高度为m.（2）测量乙金字塔高度：如图1，乙金字塔底座正方形 ABCD 边长为 80m ，金字塔乙的影子是PBC ， 75PCB PC ∠=︒=， ，此刻1米的标杆影长为0.8米，请利用已测出的数据，计算乙金字塔的高度.答案解析部分1．【答案】B【解析】【解答】将A、C、D折叠，发现都不能合成切口，只有B选项折叠后两个剪去的三角形与另一个剪去的三角形交于一点，与题目中的题设一致，故答案为：B.【分析】利用正方体的展开图定义和特征逐项判断即可。

2024成都中考数学第一轮专题复习之第七章第二节视图与投影知识精练基础题1. 下列图形中为圆柱的是()A B C D2. (2023连云港)下列水平放置的几何体中，主视图是圆形的是()A B C D3. (2023福建)右图是由一个长方体和一个圆柱组成的几何体，它的俯视图是()A B C D第3题图4. (2023恩施州)用5个完全相同的小正方体组成如图所示的立体图形，它的左视图是()第4题图A B C D5. (2023绥化)如图是一个正方体被切去一角，则其左视图是()第5题图A B C D6. (2022贵阳)如图，用一个平行于圆锥底面的平面截圆锥，截面的形状是()A B C D第6题图7. (2023安徽)某几何体的三视图如图所示，则该几何体为()第7题图A B C D8. (2023泸州)一个立体图形的三视图如图所示，则该立体图形是()A. 圆柱B. 圆锥C. 长方体D. 三棱柱第8题图9. 某同学学习了正方体的表面展开图后，在如图所示的正方体的表面展开图上写下了“成都成就梦想”六个字，还原成正方体后，“就”的对面是()第9题图A. 成B. 都C. 梦D. 想10. (2023苏州改编)小东同学准备送给父亲一个小礼物，已知礼物外包装的主视图如图所示，则该礼物的外包装不可．．能是()第10题图A. 长方体B. 正方体C. 圆柱D. 三棱锥11. 如图①是由5个大小相同的小正方体组成的几何体，移走一个小正方体后，余下几何体的左视图如图②所示，则移走的小正方体是()第11题图A. ①B. ②C. ③D. ④12. 如图，一个圆柱体在正方体上沿虚线从后向前平移，平移过程中不变的是()第12题图A. 主视图B. 左视图C. 俯视图D. 俯视图和左视图13. (2023广元)某几何体是由四个大小相同的小立方块拼成，其俯视图如图所示，图中数字表示该位置上的小立方块个数，则这个几何体的左视图是()A B C D第13题图14. 由若干个相同的小正方体构成的几何体的三视图如图所示，那么构成这个几何体的小正方体的个数是________．第14题图15. 若一个几何体由若干大小相同的小立方体搭成，如图分别是它的左视图与俯视图，该几何体所用小立方体的个数是m，则m的最小值是________．第15题图拔高题16. (2023牡丹江)由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是()第16题图A. 6B. 7C. 8D. 917. (2023威海)如图是一正方体的表面展开图，将其折叠成正方体后，与顶点K距离最远的顶点是()第17题图A. A点 B. B点C. C点D. D点参考答案与解析1. B2. C3. D4. C5. B6. B7. B8. D【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．9. B【解析】∵正方体的平面展开图中，相对面的特点是之间一定相隔一个正方形，∴在此正方体上与“就”字相对的面上的汉字是“都”．10. D11. D【解析】移走小正方体前，几何体的左视图为，移走小正方体后，左视图第1列图形发生变化，故移走的小正方体是④.12. A13. D【解析】从左面看，一共两排，左边底部有1个小正方形，右边有2个小正方形，故选D.14. 515. 9【解析】如解图，m的最小值＝2＋3＋1＋1＋1＋1＝9.第15题解图16. B【解析】根据主视图和左视图可得，这个几何体有2层，3列，最底层最多有3×2＝6个正方体，第二层有1个正方体，则搭成这个几何体的小正方体的个数最多是6＋1＝7.17. D【解析】折叠之后如解图所示，则点K与点D的距离最远．第17题解图。
