初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。
(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。
(4)正投影:投影线垂直于投影面产生的投影叫做正投影。
注:物体正投影的形状、大小与它相对于投影面的位置有关。
2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。
(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。

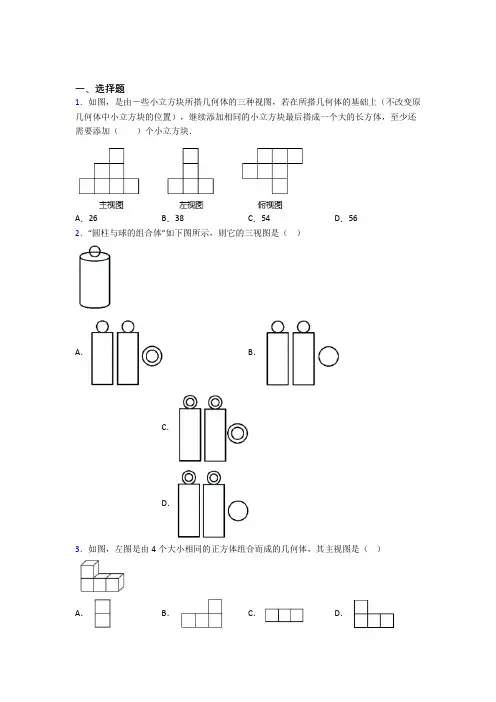

一、选择题1．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26 B．38 C．54 D．562．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．3．如图，左图是由4个大小相同的正方体组合而成的几何体，其主视图是（）A．B．C．D．4．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．5．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．36．如图，是一个由若干个小正方体组成的几何体的三视图.则该几何体最多可由多少个小正方体组合而成?( )A．11个B．14个C．13个D．12个7．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时8．如图，身高为1.6m的某学生想测量一棵大树的高度，她沿着树影BA由B向A走去，当走到C点时，她的影子顶端正好与树的影子顶端重合，测得BC=3.2m"，CA=0.8m，则树的高度为（）A ．4.8mB ．6.4mC ．8mD ．10m9．如图是由五个相同的小正方体搭成的一个几何体，它的主视图是（ ）A ．B ．C ．D ． 10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是( )A ．B ．C ．D ．11．下面的三视图对应的物体是（ ）A ．B ．C ．D ．12．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x + 13．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（ ）A ．B ．C ．D ． 14．下列命题是真命题的是（ ）A ．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B ．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C ．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D ．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:915．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（ ）．A ．主视图的面积为4B ．左视图的面积为4C ．俯视图的面积为3D ．三种视图的面积都是4二、填空题16．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n 的所有可能值的和是______________17．10个棱长为a cm 的正方体摆放成如图的形状，这个图形的表面积是____________．18．一般把物体从正面看到的视图叫主视图，从左面看到的视图叫左视图，从上面看到的视图叫俯视图，一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为______．19．如图，这是圆桌正上方的灯泡（看作一个点）发出的光线照射到桌面后在地面上形成（圆形）的示意图. 已知桌面直径为1.2米，桌面离地面1米. 若灯泡离地面3米，则地面上阴影部分的面积为__________（结果保留π）20．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．21．图中几何体的主视图是（）．A BC D22．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）23．如图，小军、小珠之间的距离为2.8m，他们在同一盏路灯下的影长分别为1.7m，1.5m，已知小军、小珠的身高分别为1.7m，1.5m，则路灯的高为________m．24．几个相同的正方体叠合在一起，该组合体的主视图和俯视图如右图所示，那么组合体中正方体的个数至多有________个．25．如图，墙角处有6个棱长为1分米的正方体纸盒，露在外面的面积之和是_____平方分米.26．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．三、解答题27．如图，是由一些大小相同的小正方体组合成的简单几何体．根据要求完成下列题目．（1）请在下面方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）；（2）图中共有个小正方体．28．数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．29．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体（如图所示，圆锥在圆柱上底面正中间放置）摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图（从正面、左面、上面看得到的视图）．30．如图是由一些大小相同的小正方体组合成的简单几何体．（1）请在下面方格中分别画出它的三个视图；（2）如果在这个几何体上再添加一些正方体，并保持主视图和左视图不变，最多可以再添加块小正方体．。
第二十九章投影与视图29.1 投影1．投影的定义一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影．照射光线叫做投影线，投影所在的平面叫做投影面．物体投影的形成需要具备两个条件：一是投影线（光源），二是投影面．【注意】光线、物体、投影面的相对位置发生变化，物体的影子就会相应发生变化．2．平行投影（2）由平行光线形成的投影叫做平行投影．如物体在太阳光的照射下形成的影子（简称日影）就是平行光线．日影的方向可以反映当地时间．（2）平行投影的特征等高的物体垂直于地面放置时，同一时刻，同一地点，在太阳光下，它们的影子一样长．等长的物体平行于地方放置时，同一时刻，同一地点，它们在太阳光下的影子一样长，且影长等于物体本身的长度．同一物体在太阳光下，不同时刻，不仅影子的大小在改变，而且影子的方向也在改变，就我们所在北半球而言，从早晨到傍晚，物体的影子由西向东绕物体沿顺时针方向转动，其影长的变化规律是：长→短→长．在平行光线下，不同时刻，同一物体的影子长度不同；同一时刻，不同物体的影子长度与它们本身的高度成比例．【注意】确定平行投影中物体或影子的方法：平行投影中的物体，光线、影子构成一个三角形，在平行投影中光线是平行的，因此由一条光线就可以作出其他平行光线，进而可以作出相应的物体或影子．3．中心投影（1）由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯泡发出的光照射下形成的影子就是中心投影．（2）中心投影的特征：了解投影、平行投影、中心投影、正投影的概念，能够确定物体在太阳光下的K—重点一、平行投影平行投影的特点：（1）平行投影中，同一时刻的光线是平行的；（2）平行投影的物高与影长对应成比例．【例1】下列光线所形成投影是平行投影的是A．太阳光线B．台灯的光线C．手电筒的光线D．路灯的光线【名师点睛】判断投影是平行投影的方法是看光线是否是平行的，如果光线是平行的，所得到的投影就是平行投影．【例2】下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是A．③①④②B．③②①④C．③④①②D．②④①③【名师点睛】本题考查平行投影，解题的关键是熟练掌握太阳光是平行光线，本题属于基础题型．二、中心投影中心投影的特点：（１）等高的物体垂直地面放置时，在灯光下，离点光源近的物体影子短，离点光源的物体影子长；（2）等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度短．【例3】小红和小花在路灯下的影子一样长，则她们的身高关系是A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定【名师点睛】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大（即位似变换）的关系．三、利用投影解决实际问题两个多边形相似，必须同时具备两个条件：（1）角分别相等；（2）边成比例．【例4】如图，一位同学想利用树影测量树高（AB），他在某一时刻测得高为1m的竹竿影长为0.9m，但当他马上测量树影时，因树靠近一幢建筑物，影子不全落在地面上，有一部分影子在墙上（CD），他先测得留在墙上的影高（CD）为1.2m，又测得地面部分的影长（BC）为2.7m，他测得的树高应为多少米？【名师点睛】本题考查的是相似三角形的应用，解答此题的关键是正确求出树的影长，这是此题的易错点．1．下列说法错误的是A．太阳光所形成的投影是平行投影B．在一天的不同时刻，同一棵树所形成的影子长度不可能一样C．在一天中，不论太阳怎样变化，两棵相邻树的影子都是平行或重合的D．影子的长短不仅和太阳的位置有关，还与事物本身的长度有关2．小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地上的投影不可能是A．线段B．一个点C．等边三角形D．等腰三角形3．在阳光下摆弄一个矩形，它的影子不可能是A．线段B．矩形C．等腰梯形D．平行四边形4．下面四幅图是小刚一天之中在学校观察到的旗杆的影子，请将它们按时间先后顺序进行排列A．(1)(2)(3)(4)B．(2)(3)(1)(4)C．(2)(1)(3)(4)D．(4)(1)(3)(2)5．下面说法正确的有①矩形的平行投影一定是矩形；②梯形的平行投影一定是梯形；③两条相交直线的平行投影可能是平行的；④如果一个三角形的平行投影是三角形，那么它的中位线平行投影一定是这个三角形平行投影对应的中位线.A．①②B．④C．②③D．①④6．如图，位似图形由三角尺与其在灯光照射下的中心投影组成，相似比为1：2，且三角尺一边长为5cm，则投影三角形的对应边长为A．8cm B．20cmC．3.2cm D．10cm7．下列说法正确的是A．皮影戏是在灯光下形成的中心投影B．甲物体比乙物体高，则甲的投影比乙的投影长C．物体的正投影与物体的大小相等D．物体的正投影与物体的形状相同8．如图中是两根直立的标杆同一时刻在太阳光线下形成的影子的是A．B．C．D．9．在____________的照射下，在同一时刻，不同物体的物高与其影长成比例．10．为了测量校园里水平地面上的一棵大树的高度，数学综合实践活动小组的同学们开展如下活动：某一时刻，测得身高1.6m的小明在阳光下的影长是1.2m，在同一时刻测得这棵大树的影长是3.6m，则此树的高度是________m．11．人在灯光下走动时，其自身的影子通常会发生变化，当人走近灯光时，其影子的长度就会________；当人远离灯光时，其影子的长度就会________．12．如图，在路灯的同侧有两根高度相同的木棒，请分别画出这两根木棒的影子．13．画图：如图是小明与妈妈（线段AB）、爸爸（线段CD）在同一路灯下的情景，其中粗线分别表示三人的影子．请根据要求进行作图（不写画法，但要保留作图痕迹）（1）画出图中灯泡P所在的位置．（2）在图中画出小明的身高（线段EF）．。

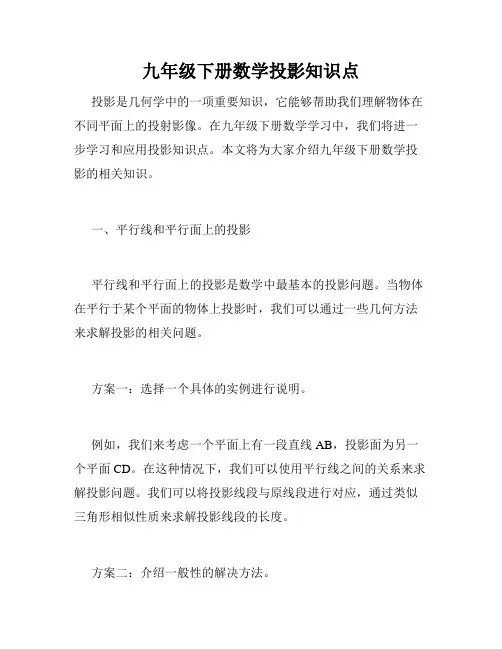

九年级下册数学投影知识点投影是几何学中的一项重要知识，它能够帮助我们理解物体在不同平面上的投射影像。
在九年级下册数学学习中，我们将进一步学习和应用投影知识点。
本文将为大家介绍九年级下册数学投影的相关知识。
一、平行线和平行面上的投影平行线和平行面上的投影是数学中最基本的投影问题。
当物体在平行于某个平面的物体上投影时，我们可以通过一些几何方法来求解投影的相关问题。
方案一：选择一个具体的实例进行说明。
例如，我们来考虑一个平面上有一段直线AB，投影面为另一个平面CD。
在这种情况下，我们可以使用平行线之间的关系来求解投影问题。
我们可以将投影线段与原线段进行对应，通过类似三角形相似性质来求解投影线段的长度。
方案二：介绍一般性的解决方法。
在一般情况下，我们可以通过求解线段的比例关系来计算投影线段的长度。
通过相似三角形的原理，我们可以设立投影线段和原线段之间的等式，并求解未知值。
二、三角形和棱柱的投影在九年级下册数学中，我们将进一步学习三角形和棱柱在投影过程中的相关问题。
方案一：以具体的实例进行说明。
例如，我们来考虑一个三角形在平行于一个平面的物体上的投影问题。
类似前面的解决方法，我们可以通过相似三角形关系来求解投影的相关问题。
方案二：介绍一般性的解决方法。
在一般情况下，我们可以通过类似三角形的性质和三角形的比例关系来计算投影的相关问题。
我们可以根据三角形的形状和位置，利用相似三角形关系来设立等式并求解未知量。
三、球体和圆柱的投影球体和圆柱等曲面物体的投影问题更加复杂，需要运用到球面几何学的相关知识。
方案一：以具体的实例进行说明。
例如，我们来考虑一个球体在平行于一个平面的投影问题。
由于球体是一个曲面，我们需要利用球面几何学的知识来解决投影的相关问题。
可以通过设定球心、投影面和投影点等参数来求解投影的结果。
方案二：介绍一般性的解决方法。
在一般情况下，我们可以通过利用球面几何学中的公式和性质来解决投影问题。
可以根据球心、投影面和投影点的位置，运用球面几何学的原理来求解投影的结果。
投影与视图九年级知识点一、引言投影与视图是几何学中的基础概念之一，它们帮助我们更好地理解和描述三维空间中的物体。
在九年级几何学课程中，学生将学习如何通过投影和视图来描绘物体的形状和结构。
本文将探讨投影与视图的概念、分析它们的应用以及解决相关问题的方法。
二、投影的概念1. 投影是指一个物体在光线或平面上的阴影或映像。
在几何学中，投影通常用于描述一个物体在平面上的阴影或三维空间中的投射。
2. 平行投影是指从一个平面上的点到另一个平面上的点的映射。
在平行投影中，物体的形状和大小保持不变，只有位置发生变化。
3. 垂直投影是指从一个平面上的点到另一个平面上的点的映射，同时保持垂直于平面的方向。
垂直投影常用于描述物体的正面、侧面和顶面视图。
三、视图的概念1. 视图是物体在不同平面上的投影。
常用的视图有正面视图、侧面视图和顶面视图。
2. 正面视图是指物体在一个垂直于平面的平面上的投影。
它展示了物体的正面形状、尺寸和特征。
3. 侧面视图是指物体在一个与正面视图垂直的平面上的投影。
它展示了物体的侧面形状、尺寸和特征。
4. 顶面视图是指物体在一个平行于底面的平面上的投影。
它展示了物体的顶面形状、尺寸和特征。
四、投影与视图的应用1. 工程和建筑：投影与视图在设计和建造过程中起着重要作用。
工程师和建筑师通过绘制投影和视图来展示他们的设计概念，提供给施工人员一个清晰的指导。
2. 制造业：在制造业中，投影和视图被用来描述产品的形状和结构，以及制造过程中的工艺要求。
这有助于确保产品的质量和符合设计要求。
3. 艺术和设计：投影与视图对于艺术家和设计师来说也是非常重要的。
通过观察投影和视图，他们可以更好地理解和描绘物体的形状、光影效果和透视。
五、解决问题的方法1. 通过观察物体和理解其几何特征，可以确定物体的投影和视图所在的平面。
2. 使用标尺和直角尺来测量物体的尺寸和角度，以确保正确绘制投影和视图。
3. 利用几何理论和原理，根据已知条件和关系绘制正确的投影和视图。
投影与视图知识点总结在我们的日常生活和学习中，投影与视图是一个重要的数学概念，它不仅在数学领域有着广泛的应用，在工程、建筑、设计等实际领域也发挥着关键作用。
接下来，让我们一起深入了解投影与视图的相关知识点。
一、投影投影是光线（投射线）通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。
1、中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影。
比如，夜晚路灯下的人影就是中心投影的例子。
其特点是：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体的影子越短，离点光源越远的物体的影子越长。
2、平行投影由平行光线（太阳光线）形成的投影称为平行投影。
平行投影又分为正投影和斜投影。
正投影是指投射线垂直于投影面的平行投影。
在平行投影中，同一时刻，不同物体的物高和影长成比例。
二、视图视图是将物体按正投影向投影面投射所得到的图形。
1、三视图三视图包括主视图、俯视图和左视图。
主视图：从物体的前面向后面投射所得的视图。
俯视图：从物体的上面向下面投射所得的视图。
左视图：从物体的左面向右面投射所得的视图。
三视图的位置关系：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。
三视图的大小关系：长对正、高平齐、宽相等。
即主视图与俯视图的长相等，主视图与左视图的高相等，俯视图与左视图的宽相等。
2、常见几何体的三视图（1）正方体：三视图都是正方形。
（2）长方体：主视图、左视图是长方形，俯视图是长方形。
（3）圆柱：主视图、左视图是长方形，俯视图是圆。
（4）圆锥：主视图、左视图是三角形，俯视图是圆及圆心。
（5）球：三视图都是圆。
三、根据视图还原几何体根据三视图还原几何体时，要先分别根据主视图、俯视图和左视图想象几何体的前面、上面和左面的形状，然后综合起来考虑整体形状。
四、投影与视图的应用1、在建筑设计中，设计师需要通过绘制三视图来准确表达建筑物的形状和尺寸，以便施工人员能够按照设计进行施工。
2、在机械制造中，工程师需要根据零件的三视图来制造零件，确保零件的精度和质量。
投影与视图一、中心投影1.定义：从一个点发出的光线形成的投影称为中心投影。
2.性质：（1）图形中的两个三角形相似；（2）物体上的点，影子上的对应点及光源在一条直线上。
3.特点：（1）等高物体垂直地面放置：①离点光源越近，影子越短；②离点光源越远，影子越长。
（2）等长物体平行地面放置：①离点光源越近，影子越长；②离点光源越远，影子越短4.作图方法：（1）物体上的点和影子上的对应点的连线交于同一点，这点即为光源；（2）过光源和物体的顶端作一条直线与投影面的交点与物体底端的线段就是影长。
二、平行投影1.定义：平行光线形成的投影称为平行投影。
当平行光线与投影面垂直时，这种投影称为正投影2.一天中影子移动方向：正西到正北到正东三、视图1.三视图包括：主视图、左视图、俯视图。
注：在画视图时，看得见的部分的轮廓线通常画成实线，看不见的部分轮廓线通常画成虚线；用尺子准确量出长度画图.2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。
注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。
在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。
一．中心投影定义1.中心投影的光线是( )A.平行的B.聚成一点的C.不平行的D.向四面八方发散的2.如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A.越长B.越短C.一样长D.随时间变化而变化3.下列投影中，是中心投影的是（）4.同一灯光下两个物体的影子可以是（）A．同一方向B．不同方向C．相反方向D．以上都有可能5.下列结论正确的有( )①同一时刻，同一公园内的物体在阳光照射下，影子的方向是相同的；②物体在任何光线照射下影子的方向都是相同的；③物体在路灯照射下，影子的方向与路灯的位置有关；④物体在光线照射下，影子的长短仅与物体的长短有关．A．个B．个C．个D．个6.某舞台的上方共挂有a，b，c，d四个照明灯，当只有一个照明灯亮时，一棵道具树和小玲在照明灯光下的影子如图所示，则亮的照明灯是（）A．a灯B．b灯C．c灯D．d灯7.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（ ）A. 越来越小 B ．越来越大 C ．大小不变 D ．不能确定二．中心投影相关求长度1. 身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子________（填“长”或“短”）2. 如图，小芸用灯泡O 照射一个矩形相框ABCD ，在墙上形成影子''''D C B A ．现测得 OA=20cm ，cm OA 50' ，相框ABCD 的面积为 80cm 2，则影子''''D C B A 的面积为_______．3. 小明在晚上由路灯A 走向路灯B ，当他走到P 处时，发现身后影子顶部正好触到路灯A 底部，当他再向前步行12米到达Q 时，发现影子的顶点正好接触到路灯B 的底部．已知小明的身高是1.6米，两个路灯的高度都是9.6m ，且AP=BQ=x 米.(1) 求两个路灯之间的距离；(2) 小明在两个路灯之间行走时，在两个路灯下的影长之和是否为定值？如果是定值，直接写出此定值，如果不是定值，求说明理由．4. 如图，花丛中有一路灯杆AB，在灯光下，大华在D点处的影长DE=3米，沿BD方向行走到达G点，DG=5米，这时大华的影长GH=5米．如果大华的身高为2米，求路灯杆AB的高度．三．中心投影相关作图1.路灯下站着小赵、小芳、小刚三人，小芳和小刚的影长如图，确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．2.学习投影之后，小刚、小雯利用灯光下自己的影子长度来测量一路灯的高度，如图，在同一时间，身高为1.6m的小刚（AB）的影子BC长3m，而小雯（EH）刚好在路灯灯泡的正下方H点，并测得HB=6m．(1) 请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G．(2) 求路灯灯泡的垂直高度GH．(3) 如果小刚沿线段BH向小雯（点H）走去，当小明走到BH中点'B处时，求其影子''CB的长．3.如图，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他在某一灯光下的影子为DA，继续按此速度行走2秒到达点F，此时他在同一灯光下的影子落在其身后的线段DF上，测得此时影长MF为1.2米；然后他将速度提高到原来的1.5倍，再行走2秒到达点H,他在同一灯光下的影子恰好是HB，图中线段CD,EF,GH表示小明的身高.（1）请在图中画出小明的影子MF；（2）若A,B两地相距12米，则小明原来的速度为.四．灯光下影子变化情况1.如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子（）.A. 逐渐变短B. 逐渐变长C. 先变短后变长D. 先变长后变短2.小红和小花在路灯下的影子一样长，则她们的身高关系是（）A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定3.小强的身高和小明的身高一样，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．无法判断谁的影子长4.如图所示，在一条笔直的小路上有一盏路灯，晚上小雷从点B处直走到点A处时，小雷在灯光照射下的影长y与行走的路程x之间的函数图象大致是（）A．B． C．D．5.我们常用“y随x的增大而增大（或减小）”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A 经过路灯C 的正下方沿直线走到点B ，他与路灯C 的距离y 随他与点A 之间的距离x 的变化而变化．下列函数中y 与x 之间的变化关系，最有可能与上述情境类似的是（ ）A. y=x B ．y=x+3 C ．x y 3 D ．y=(x-3)2+3 6.如图，路灯（P 点）距地面9米，身高1.5米的小云从距路灯的底部（O 点）20米的A 点，沿OA 所在的直线行走14米到B 点时，身影的长度是变长了还是变短了？变长或变短了多少米？五．平行投影定义及性质1.下列光线所形成是平行投影的是（ ）A ．太阳光线B ．台灯的光线C ．手电筒的光线D ．路灯的光线2.如图的Rt △ABC 绕直角边旋转一周，所得几何体的正投影是（ ）A ．直角三角形B ．等腰三角形C ．等边三角形D ．圆3.（五育月考）在一个晴朗的上午，乐乐拿着一块长方形木板在地面上形成的投影中不可能的是（ ）4.太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（ ）A ．与窗户全等的矩形B ．平行四边形C ．比窗户略小的矩形D ．比窗户略大的矩形5.圆形的物体在太阳光的投影下是（ ）A ．圆形B ．椭圆形C ．线段D ．以上都有可能6.如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A.B．C．D．7.把一个正六棱柱如右图水平放置，一束水平方向的平行光线照射此正六棱柱时的正投影是（）六．阳光下影子变化情况1.在阳光照射下的升旗广场的旗杆从上午九点到十一点的影子长的变化规律为（）A．逐渐变长B．逐渐变短C．影子长度不变D．影子长短变化无规律2.下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（）A．③①④②B．③②①④C．③④①②D．②④①③3.小华在上午8时，上午9时，上午10时，上午12时四次到室外的阳光下观察向日葵影子的变化情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时C．上午10时D．上午12时4.(12月志达月考）6．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（）A.①②③④B.④①③②C.④②③①D.④③②①5.如图：公路旁有两个高度相等的路灯AB、CD．数学老师杨柳上午上学时发现高1米的木棒的影子为2米，此时路灯B在太阳光下的影子恰好落到里程碑E处，他自己的影子恰好落在路灯CD的底部C处．晚自习放学时，站在上午同一个地方，发现在路灯CD的灯光下自己的影子恰好落在里程碑E处．（1）在图中画出杨老师的位置，并画出光线，标明（太阳光、灯光）．（2）杨老师身高为1.5米，他离里程碑E恰5米，求路灯高．6.如图（1）中间是一盏路灯，周围有一圈栏杆，图（2）（3）表示的是这些栏杆的影子，但没有画完，请你把图（2）（3）补充完整.七．与平行投影有关作图与计算1.如图，AB和DE是直立在地面上的两根立柱．AB=4m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时DE在阳光下的投影．（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为8m，请你计算DE的长．2. 某一广告墙PQ旁有两根直立的木杆AB和CD，某一时刻在太阳光下，木杆CD的影子刚好不落在广告墙PQ上，（1）你在图中画出此时的太阳光线CE及木杆AB的影子BF；（2）若AB=6米，CB=3米，CD到PQ的距离DQ的长为4米，求此时木杆AB的影长．3.（17-18期末）花园的护栏由木杆组成，小明以其中三根等高的木杆为观测对象，研究它们影子的规律。

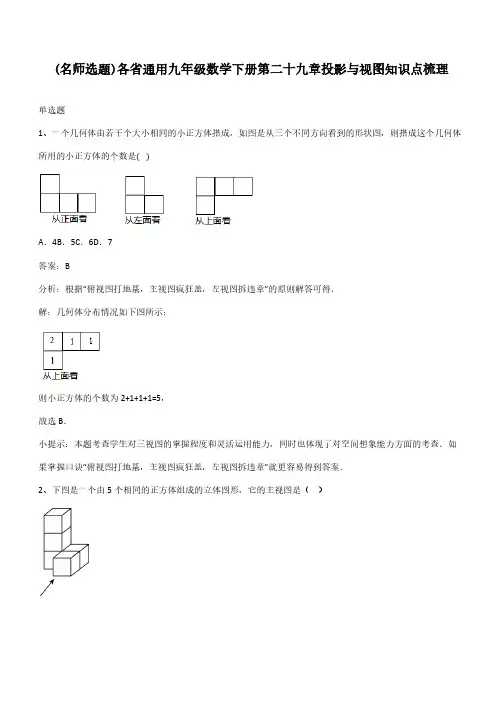

(名师选题)各省通用九年级数学下册第二十九章投影与视图知识点梳理单选题1、一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是()A．4B．5C．6D．7答案：B分析：根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5，故选B．小提示：本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．2、下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．答案：A分析：画出从正面看到的图形即可得到它的主视图．解：几何体的主视图为：故选：A小提示：本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．3、下列几何体中，主视图为矩形的是（）A．B．C．D．答案：C分析：根据常见几何体的主视图，依次判断即可．A．该三棱锥的主视图为中间有条线段的三角形，故不符合题意；B．该圆锥的主视图为三角形，故不符合题意；C．该圆柱的主视图为矩形，故符合题意；D．该圆台的主视图为梯形，故不符合题意；故选：C．小提示：本题考查常见几何体的三视图，掌握常见几何体的三视图是解答本题的关键．4、如图，底面是等边三角形的棱柱叫正三棱柱，下面的正三棱柱的主视图是（）A．B．C．D．答案：B分析：找到从正面看所得的图形即可．解：如图所示的正三棱柱，其主视图是矩形，矩形中间有一条纵向的虚线．故选：B．小提示：本题考查了三视图的知识，主视图是从物体的正面看的到的视图．5、已知一个几何体的三视图，根据图中所示数据计算这个几何体的侧面积为（）A．9πB．10πC．12πD．20π答案：B分析：几何体为圆锥，故其侧面积为πr l，结合三视图，判定r=2，l=5，代入公式计算即可．根据题意得：该几何体是圆锥，底面半径r=2，l=5，∴侧面积为πr l=2×5×π=10π，故选B．小提示：本题考查了三视图，圆锥的侧面展开图，侧面积，熟练掌握常见几何体的三视图，熟记圆锥的侧面积计算公式是解题的关键．6、一个几何体的三视图如图所示，则该几何体的表面积是（）A ．24+2πB ．16+4πC ．16+8πD ．16+12π答案：D分析：根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．该几何体的表面积为2×12•π•22+4×4+12×2π•2×4=12π+16，故选D ．小提示：本题主要考查由三视图判断几何体，解题的关键是根据三视图得出几何体的形状及圆柱体的有关计算．7、下列几何体中，主视图与俯视图不相同的是（ ） A ．B ．C ．D ．答案：B 分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析． 详解：四棱锥的主视图与俯视图不同．故选B ．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．8、某三棱锥的三视图如图所示，该三棱锥的体积是（ ）A ．83B ．4C ．2D ．43答案：B分析：根据三视图画出几何体的直观图，代入数据求解即可．解：几何体的直观图是：几何体的高为2；底面三角形的高为3．底边长为4．∴V 棱锥=13×12×4×3×2=4． 故选B ．小提示：本题考查由三视图求三棱锥的体积, 关键是由三视图还原原几何体．解答题9、在平整的地面上，由若干个完全相同的棱长为10 cm 的小正方体堆成一个几何体，如图①所示.(1)请你在方格纸中分别画出这个几何体的主视．．图和左视．．图; (2)若现在手头还有一些相同的小正方体，如果保持这个几何体的主视图和俯视图不变，Ⅰ.在图①所示几何体上最多可以添加 个小正方体;Ⅱ.在图①所示几何体上最多可以拿走 个小正方体;Ⅲ.在题Ⅱ的情况下，把这个几何体放置在墙角，使得几何体的左面和后面靠墙，其俯视图如图②所示，若给该几何体露在外面的面喷上红漆，则需要喷漆的面积最少是多少平方厘米?答案：(1)见解析；(2)Ⅰ.2个小正方体；Ⅱ.2个小正方体；Ⅲ.1900平方厘米.分析：（1）根据几何体可知主视图为3列，第一列是三个小正方形，第二列是1个小正方形，第三列是2个小正方形；左视图是三列，第一列是3个正方形，第二列是3个正方形，第三列是1个正方形；（2）I.可在正面第一列的最前面添加2个小正方体，所以答案是：2II.可以拿走最左侧第2排两个，也可以拿走最左侧3排两个，所以答案是：2III. 若拿走最左侧第2排两个，能喷漆的面有19个，若拿走最左侧第3排两个，能喷漆的面有21个，根据面积公式计算即可.(1)画图(2)Ⅰ. 可在正面第一列的最前面添加2个小正方体；Ⅱ. 可以拿走最左侧第2排两个，也可以拿走最左侧3排两个；2个小正方体;Ⅲ.若拿走最左侧第2排两个，喷涂面积为19×102=1900平方厘米；若拿走最左侧第3排两个，喷涂面积为21×102=2100平方厘米；综上所述，需要喷漆的面积最少是1900平方厘米.小提示：此题考查几何体的三视图，能正确观察几何体得到不同方位的视图是解题的关键，根据三视图对应添加或是减少时注意保证某些视图的正确性，需具有很好的空间想象能力.10、两棵小树在一盏路灯下的影子如图所示．（1）确定该路灯灯泡所在的位置；（2）画出图中表示婷婷影长的线段．答案：（1）见解析；（2）见解析分析：（1）根据中心投影的特点可知，连接物体和它影子的顶端所形成的直线必定经过点光源．所以分别把两棵树的顶端和影子的顶端连接并延长可交于一点，即点光源的位置；（2）连接路灯与婷婷头顶并延长与地面的交点即可得结果．解：（1）如图所示，点P即为路灯位置；（2）线段EF即为婷婷影长的线段．小提示：本题考查了中心投影的应用，熟知中心投影的特点是解本题的关键．。
投影与视图知识点总结
投影的定义：用光线照射物体，在某个平面（如地面、墙壁等）上得到的影子称为物体的投影。
照射光线称为投影线，而投影所在的平面称为投影面。
投影的类型：
平行投影：当光线是一组互相平行的射线时，例如太阳光或探照灯光，由此形成的投影称为平行投影。
中心投影：由同一点（点光源）发出的光线形成的投影称为中心投影。
正投影：当投影线垂直于投影面时产生的投影称为正投影。
物体的正投影的形状、大小与其相对于投影面的位置有关。
视图的概念：视图是一个虚拟的表，它基于一个或多个表的查询结果提供逻辑展现。
用户可以通过视图按照需要从数据库中获取部分数据，而不是直接访问底层的物理表。
视图不存储任何实际数据，可以看作是数据库表的一个抽象或逻辑上的表。
三视图：在投影与视图中，三视图是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
这三个视图分别是：
俯视图：能反映物体的前面形状，是从物体的上面向下面投射所得的视图。
左视图：能反映物体的上面形状，是从物体的左面向右面投射所得的视图。
这些知识点在工程图、几何学模型、摄影技术、建筑设计、机械制图和地图制作等领域都有广泛的应用。
通过学习和理解这些概念，可以更好地应用它们于实际场景中。
视图与投影九年级知识点视图与投影是几何学和工程学中的重要概念，在我们的日常生活和实际应用中起到了关键作用。
本文将介绍视图与投影的定义、特点以及应用，帮助读者更好地理解这一知识点。
一、视图和投影的定义视图是对一个多面体或物体的某一部分或全部进行投影的结果。
通常，为了便于观察和分析，我们将多面体或物体从不同角度投射到一个平面上，所得到的图形就是视图。
投影是将一个点或一个物体在某一方向上的投射结果。
简单来说，就是在一个平面上根据物体的位置和光线的方向来确定物体的形状和大小。
二、视图与投影的特点1. 视图的种类：主要有正视图、俯视图和侧视图。
正视图是当观察者所在的位置和物体的某一侧垂直时得到的视图；俯视图是当观察者在物体上方时得到的视图；侧视图是当观察者在物体侧面时得到的视图。
2. 投影的种类：主要有平行投影和透视投影。
平行投影是指投影光线平行而产生的投影，使得物体的形状和大小保持不变；透视投影是指投影光线不平行而产生的投影，使得物体的形状和大小发生变化。
3. 视图与投影的关系：视图是投影的一种特殊形式，而投影是视图的一种表现方式。
视图可以通过投影来得到，同时投影可以根据视图来确定物体在平面上的位置和形状。
三、视图与投影的应用1. 工程制图：视图和投影在工程制图中起到了至关重要的作用。
通过绘制不同视图的投影，可以更清晰、准确地表达物体的形状、大小和结构，为工程设计和制造提供有力的依据。
2. 建筑设计：在建筑设计中，视图和投影被广泛应用。
通过绘制不同视图，可以从不同角度观察建筑物的外观和内部结构，帮助设计师更好地了解和规划建筑项目。
3. 机械制造：在机械制造领域，视图和投影也具有重要的应用价值。
通过绘制多视图，可以准确地确定机械零件的形状、尺寸和装配方式，为机械加工和装配提供指导。
总结：通过对视图和投影的定义、特点及应用的介绍，我们可以看出，视图和投影在几何学和工程学中具有重要的地位和作用。
它们不仅在实际应用中发挥着关键的作用，而且对于培养观察力和空间想象力，提高几何思维能力也具有重要意义。
第29章投影与三视图一、目标与要求1.会从投影的角度理解视图的概念2.会画简单几何体的三视图3.通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系4.明确正投影与三视图的关系5.经历探索简单立体图形的三视图的画法，能识别物体的三视图6.培养动手实践能力，发展空间想象能力。
二、知识框架四、重点、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图，能够做出简单立体图形的三视图的画法。
难点：对三视图概念理解的升华及正确画出三棱柱的三视图，三视图中三个位置关系的理解。
四、中考所占分数及题型分布本章在中考中会出1道选择或者填空，也有可能不出。
在简答题中会在几何题中穿插应用，本章约占3-5分。
第29章 投影与三视图29.1 投影1.投影：用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。
2.平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影.3.中心投影：由同一点（点光源发出的光线）形成的投影叫做中心投影。
4.正投影：投影线垂直于投影面产生的投影叫做正投影。
例.把一根直的细铁丝(记为线段AB)放在三个不同位置：(1)铁丝平行于投影面；(2)铁丝倾斜于投影面；(3)铁丝垂直于投影面(铁丝不一定要与投影面有公共点).三种情形下铁丝的正投影各是什么形状？通过观察、测量可知：(1)当线段AB 平行于投影面P 时，它的正投影是线段11A B ，线段与它的投影的大小关系为11AB A B =；(2)当线段AB 倾斜于投影面P 时，它的正投影是线段22A B ，线段与它的投影的大小关系为22AB A B =；(3)当线段AB 垂直于投影面P 时，它的正投影是一个点3A .例.把一正方形硬纸板P （记正方形ABCD ）放在三个不同位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面。
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．123．如图所示，该几何体的主视图为（）A ．B ．C ．D ． 4．如图所示的几何体的主视图是（ ）A ．B ．C ．D ． 5．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（ ）A ．B ．C ．D ．6．用大小和形状完全相同的小正方体木块搭成一-个几何体，使得它的正视图和俯视图如图所示,则搭成这样的一个几何体至少需要小正方体木块的个数为( )A ．22个B ．19个C ．16个D ．13个7．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 8．如图所示，所给的三视图表示的几何体是（ ）A．圆锥B．四棱锥C．三棱锥D．三棱柱9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．如图所示是某几何体从三个方向看到的图形，则这个几何体是()A．三棱锥B．圆柱C．球D．圆锥11．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个12．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．二、填空题15．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是_______．16．如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有乙滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外币A处到达内壁B处的最短距离为_______．17．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．18．如图是某几何体的三视图，则该几何体左视图的面积为_________．19．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．22．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．23．如图，△ABC与△A′B′C′是位似图形，且顶点都在格点上，则位似中心的坐标是__．24．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.25．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在图中方格中画出该几何体的左视图和俯视图．（2）用若干小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最多要个小立方块．（3）若小正方体的棱长为1cm，如果将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，求需喷漆部分的面积．28．如图，AB和DE直立在地面上的两根立柱，已知AB=5m,某一时刻AB在太阳光下的影子长BC=3m．（1）在图中画出此时DE在太阳光下的影子EF；（2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．29．用5个棱长为1的正方体组成如图所示的几何体.(1)该几何体的体积是立方单位，表面积是平方单位(包括底面积);(2)请在方格纸中用实线画出它的三个视图.30．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．【参考答案】一、选择题1．A2．C3．B4．C5．C6．D7．C8．D9．A10．D11．B12．B13．B14．A二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF的对称点A′连接A′B则A′B即为最短距离根据勾股定理17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝20．4或5【解析】如图方块有4或5块21．6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1325．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．3．B解析：B【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．4．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.5．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．6．D解析：D【分析】先根据俯视图判断出这个几何体的行列数，然后根据正视图推算每列小正方体的最少个数，最后将各列的小正方体个数求和即可得．【详解】由俯视图可得，这个几何体共有3行3列，其中左边一列有2行，中间一列有2行，右边一列有3行由正视图可得，左边一列2行中的最高层数为2，则这列小正方体最少有213+=个中间一列2行中的最高层数为3，则这列小正方体最少有314+=个右边一列3行中的最高层数为4，则这列小正方体最少有4116++=个因此，这个几何体的一种可能的摆放为2,3,41,1,10,0,1（数字表示所在位置小正方体的个数），小正方体最少有34613++=个故选：D．【点睛】本题考查了三视图（俯视图、正视图）的定义，根据俯视图和正视图得出几何体的实际可能摆放是解题关键．另一个重要概念是左视图，这是常考知识点，需掌握．7．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．8．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D ．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．D解析：D【解析】试题∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是一个圆，∴此几何体为圆锥．故选D ．11．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有1个正方体，共需正方体2+1+1=4.故选B.12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几解析：6【分析】根据主视图和俯视图判断几何体的底层的正方体的个数，根据主视图和左视图判断几何体的第二和第三层的正方体的个数，计算即可．【详解】解：从主视图和俯视图可知，几何体的底层有4个正方体，从主视图和左视图可知，几何体的第二和第三层各一个正方体，则搭成这个几何体的小正方体的个数为：4+1+1=6，故答案为：6．【点睛】本题考查的是由三视图判断几何体，掌握几何体的主视图、左视图和俯视图的概念是解题的关键．16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF 的对称点A′连接A′B则A′B即为最短距离根据勾股定理解析：20 cm．【分析】将杯子侧面展开，建立A关于EF的对称点A′，根据两点之间线段最短可知A′B的长度即为所求.【详解】解:如答图，将杯子侧面展开，作A关于EF的对称点A′，连接A′B，则A′B即为最短距离．根据勾股定理，得2222A B A D BD121620'='+=+=（cm）．故答案为：20cm.【点睛】本题考查了平面展开---最短路径问题，将图形展开，利用轴对称的性质和勾股定理进行计算是解题的关键．同时也考查了同学们的创造性思维能力．17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝解析：16【分析】主视图、俯视图是分别从物体正面、上面看所得到的图形．【详解】易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，M＝4＋3＋2＝9，N＝4＋2＋1＝7，所以M＋N＝9＋7＝16．故答案为：16．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．20．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.21．6【解析】符合条件的最多情况为：即最多为2+2+2=6解析：6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)解析：（9，0）【详解】根据位似图形的定义，连接A′A，B′B并延长交于(9，0)，所以位似中心的坐标为(9，0)．故答案为：(9，0)．24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．25．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯 解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．（1）见解析；（2）14；（3）230cm【分析】（1）从上面看得到从左往右3列正方形的个数依次为3，2，1，依此画出图形即可；从左面看得到从左往右3列正方形的个数依次为3，2，1，；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可；（3）数一数有多少个正方形露在外面即可求得面积．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小立方块，第二层最多有5个小立方块，第三层最多有3个小立方块，所以最多有6+5+3=14个小立方块．故答案为：14；（3）若将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，30cm，则需要喷6×2+6×2+6=30个小正方形，面积为230cm．故需喷漆部分的面积为2【点睛】本题考查了作图-三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．28．（1）详见解析；（2）10m【分析】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影；（2）易证△ABC∽△DEF，再根据相似三角形的对应边成比例进行解答即可.【详解】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．（2）∵AC∥DF，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴AB：DE=BC：EF，∵AB=5m，BC=3m，EF=6m，∴5：DE=3：6，∴DE=10m．【点睛】本题主要考查相似三角形的应用，解此题的关键在于熟练掌握相似三角形的判定与性质. 29．（1）5；22；（2）见解析.【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，1，1；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为1，2，1．【详解】解：（1）几何体的体积：1×1×1×5=5（立方单位），表面积：小正方体被遮住的面有8个，所以表面积为：1×1×22=22（平方单位）；（2）如图所示：【点睛】此题主要考查了画几何体的三视图，关键是掌握三视图所看位置．30．（1）见解析；（2）24；（3）1，4，1；1，1，4；4，1，1，见解析【分析】（1）从正面看到的图形是两列，第一列有两个正方形，第二列有三个正方形；从左面看有两列，第一列有三个正方形，第二列有一个正方形．（2）根据三视图可以求出表面积，（3）要使表面积最大，则需满足两正方体重合的最少，将其中的两个位置各放1个，其余都放在剩下的位置上即可．【详解】解：（1）这个几何体的主视图和左视图如图所示：（2）俯视图知：上面共有3个小正方形，下面共有3个小正方形；由左视图知：左面共有4个小正方形，右面共有4个正方形；由主视图知：前面共有5个小正方形，后面共有5个正方形，故可得表面积为：2×（3+4+5）＝24；（3）要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：【点睛】考查简单几何体的三视图，从三个方向看物体的形状实际就是从三个方向的正投影所得到的图形．。
九下数学【投影与视图】知识点汇总，尖子生也未必全会为了同学们更好的掌握知识，王老师专门整理了初中所有科目的知识点，帮同学们把各个科目里最精华的部分归纳起来，并且是准备了一些真题，让大家在复习后可以刷题巩固。
今天和大家分享的是九下数学【投影与视图】知识点汇总，有需要的同学可以做起来了。
初三数学语文英语初三年级语文、数学、英语学习考试资料分享，名师课程免费学习，初中生和家长都在关注！公众号投影与视图A）三视图·主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图·画物体的三视图时,要符合如下原则:大小：长对正,高平齐,宽相等.·虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.B）投影·物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是投影现象.·太阳光线可以看成平行光线,像这样的光线所形成的投影称为平行投影。
·在同一时刻,物体高度与影子长度成比例.·物体的三视图实际上就是该物体在某一平行光线(垂直于投影面的平行光线)下的平行投影.·探照灯,手电筒,路灯,和台灯的光线可以看成是从一点出发的光线,像这样的光线所形成的投影称为中心投影·皮影和手影都是在灯光照射下形成的影子.它们是中心投影。
C）视点、视线、盲区的定义以及在生活中的应用。
. 眼睛所在的位置称为视点，. 由视点发出的光线称为视线，. 眼睛看不到的地方称为盲区一、重点清单1. 明确常见几何体的展开图，通过几何体的展开与折叠，体会平面图形与立体图形之间的关系。
2. 三视图是中考必考热点，一般考查由物体确定视图，由视图确定物体较少见，抓住三视图从三个方向观看这个特点，发挥空间想象力，便可做出准确判断。
二、提分策略1. 图形的展开与折叠。
常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形连成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的。
投影与视图
有疑问的题目请发在“51加速度学习网”上，让我们来为你解答
51加速度学习网整理一、本节学习指导
本节知识点非常简单，同学们了解投影及、三视图的概念和特点即可。
二、知识要点
1、投影
（1）投影：用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影（projection），照射光线叫做投影线，投影所在的平面叫做投影面。
（2）平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影（parallel projection).
（3）中心投影：由同一点（点光源发出的光线）形成的投影叫做中心投影（center projection)。
（4）正投影：投影线垂直于投影面产生的投影叫做正投影。
注：物体正投影的形状、大小与它相对于投影面的位置有关。
2、三视图
（1）三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。
（2）特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
三、经验之谈：
多读两遍吧！有兴趣的同学可以多画图观察。
有疑问的题目请发在“51加速度学习网”上，让我们来为你解答
51加速度学习网整理。
