电力变压器技术规格书

10/0.4 kV油浸电力变压器规格书1、总则1.1本技术规格书所提出的技术条件为最低技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规格书及有关国标、行业最新标准的优质产品。

1.2如果供方没有以书面形式对本技术规格书的条文提出异议，则意味着供方提供的设备完全符合本技术规格书的要求。

1.3本技术规格书未涉及的参数、技术要求和试验标准均按IEC、GB、DL现行标准的最高要求执行。

1.4要求供方注册资金不低于2000万元。

1.5要求供方近两年变压器的年销售额必须超过亿元，并提供由审计部门出具的企业近三年的财务审计报告。

1.6供货厂商必须有脱硫项目业绩。

1.7本技术规格书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.8本技术规格书未提及的技术数据及要求，必须按招标图纸中规定的型号、参数为准。

2、设备的环境运行条件2.1安装地点：室外2.2海拔高度：不低于1000米2.3地震烈度： 8度2.4污秽等级： II级2.5绝缘等级 F级2.6气象条件：最高温度：45℃最低温度：-45℃环境相对湿度：日相对湿度平均值不大于95%；月平均相对湿度不大于90% 3、规范电力变压器应符合本规格书下列最新版标准及规范的要求。

3.1国家标准1)电力变压器 GB1094.1-19962)电力变压器 GB1094.2-19963)电力变压器 GB1094.3.5-854)三相油浸式电力变压器技术参数和要求 GB/T6541-19955)外壳防护等级的分类 GB4208-843.2电气特性1)供电电源额定电压为10kV，电压变化范围：10kV+5%；2)频率50Hz，频率变化范围：频率为50Hz±0.5 Hz；3)6kV侧中性点不接地，0.4 kV侧中性点直接接地。

4、总要求4.1变压器外壳的防护等级不低于IP55。

4.2 变压器应有2个接地点，对角焊接在导轨基座上，底座应有起吊耳。

贵州华隆煤业有限公司化乐煤矿一井区35KV变电站10/0.4KV电力变压器技术规格书2011年6月17日目录第一章规范和标准第二章供货范围第三章使用温度第四章变压器技术要求第一章.规范和标准1、本部分有关标准包括但不限于以下最新版本的国家标准（GB）及电力行业标准（DL）。

GB/T17468-2008 《电力变压器选用导则》GB 1094.1-1996 《电力变压器第1部分总则》GB 1094.2-1996 《电力变压器第2部分温升》GB 1094.3-2003 《电力变压器第3部分绝缘水平和绝缘试验》GB 1094.5-2008 《电力变压器第5部分承受短路的能力》GB 2536-1990 《变压器油》GB 311.1-1997 《高压输变电设备的绝缘配合》GB/T 16927.1～2-1997 《高电压试验技术》GB/T 6451-2008 《三相油浸式电力变压器技术参数和要求》GB/T 4109-1999 《高压套管技术条件》GB/T 1094.7-2008 《电力变压器第7部分：油浸式电力变压器负载导则》GB/T 5582-93 《高压电力设备外绝缘污秽等级》GB 13027-91 《油浸电容式变压器套管型式和尺寸》GB10237-88 《电力变压器绝缘水平和绝缘实验外绝缘的空气间隙》GB 7328-1987 《变压器和电抗器的声级测定》GB 50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》DL/T 572-1995 《电力变压器运行规程》JB/T 10088-2004 《6－500kV级电力变压器声级》2、所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均遵照ISO及SI公制标准。

3、当标准、规范之间存在差异时，按要求高的指标执行。

第二章. 供货范围第四章变压器技术要求一、额定参数型号： S11-1250/10额定容量： 1250kVA电压组合：高压10KV 高压分接头范围± 2×2.5 低压0.4KV额定频率： 50Hz联结组别： D，yn11阻抗电压： 4.5%绝缘等级： A级冷却方式： ON/AN二、温升和温度*变压器在本规范规定的使用条件下，各部位的温升不得超过下表中的规定值，并按GB1094.2的规定进行试验：金属结构件的温升值应不导致绝缘件的损坏和油受到过度老化。

第一章技术规范1 总则1.1 本设备技术规范书仅合用于xxx 工程用低压干式变压器，规范书中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 卖方所报干式变压器及其附属设备，应是已设计、创造和供货的技术先进设备，且在使用条件与本工程相类似或者更严格条件下，证明其实成熟。

1.3 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。

1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备彻底符合本规范书的要求。

如有异议，不管是多么弱小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.5 本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。

1.6 本设备技术规范书经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本设备技术规范书未尽事宜，由买、卖双方商议确定。

特殊说明：投标设备需为施耐德(苏州) 变压器有限公司、上海ABB 变压器有限公司、广州西门子变压器有限公司原厂产品，投标人须为创造商或者创造商针对本项目惟一授权的独立法人代理商(若是代理商投标的要求具有创造商针对本项目的惟一授权书) 。

本次招标不接受贴牌和授权创造厂品。

2 环境条件与设计条件4.1 周围空气温度最高温度：+40C；最低温度:日平均：+30C；年平均：+20C;4.2 海拔高度：小于1000 米；4.3 环境相对湿度(在25C 时)多年平均值：81%;4.4 地震烈度：Vffl 度；水平加速度：0.25g;垂直加速度：0.125g;2.5 污秽等级：IV 级(爬距：3.1cm/kV，按最高工作电压计) ；2.6 系统概况：1 系统额定电压：10kV;2 系统最高电压：12kV;3 系统额定频率：50Hz;4 系统中性点接地方式：低压中性点直接接地；2.7 安装地点：户内；3 设备规范6.1 合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或者法规的最新版本或者其修正本的要求，除非另有特殊说明，将包括在投标期内有效的任何修正和补充。

贵州华隆煤业有限公司化乐煤矿一井区35KV变电站10/0.4KV电力变压器技术规格书2011年6月17日目录第一章规范和标准第二章供货范围第三章使用温度第四章变压器技术要求第一章.规范和标准1、本部分有关标准包括但不限于以下最新版本的国家标准（GB）及电力行业标准（DL）。

GB/T17468-2008 《电力变压器选用导则》GB 1094.1-1996 《电力变压器第1部分总则》GB 1094.2-1996 《电力变压器第2部分温升》GB 1094.3-2003 《电力变压器第3部分绝缘水平和绝缘试验》GB 1094.5-2008 《电力变压器第5部分承受短路的能力》GB 2536-1990 《变压器油》GB 311.1-1997 《高压输变电设备的绝缘配合》GB/T 16927.1～2-1997 《高电压试验技术》GB/T 6451-2008 《三相油浸式电力变压器技术参数和要求》GB/T 4109-1999 《高压套管技术条件》GB/T 1094.7-2008 《电力变压器第7部分：油浸式电力变压器负载导则》GB/T 5582-93 《高压电力设备外绝缘污秽等级》GB 13027-91 《油浸电容式变压器套管型式和尺寸》GB10237-88 《电力变压器绝缘水平和绝缘实验外绝缘的空气间隙》GB 7328-1987 《变压器和电抗器的声级测定》GB 50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》DL/T 572-1995 《电力变压器运行规程》JB/T 10088-2004 《6－500kV级电力变压器声级》2、所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均遵照ISO及SI公制标准。

3、当标准、规范之间存在差异时，按要求高的指标执行。

第二章. 供货范围第四章变压器技术要求一、额定参数型号： S11-1250/10额定容量： 1250kVA电压组合：高压10KV 高压分接头范围± 2×2.5 低压0.4KV额定频率： 50Hz联结组别： D，yn11阻抗电压： 4.5%绝缘等级： A级冷却方式： ON/AN二、温升和温度*变压器在本规范规定的使用条件下，各部位的温升不得超过下表中的规定值，并按GB1094.2的规定进行试验：金属结构件的温升值应不导致绝缘件的损坏和油受到过度老化。

SF11-20000/35电力变压器技术规范书2016年10月21日1.适用范围本技术附件适用于35kV各区域变电站的SF11-20000kVA 35kV/10.5kV电力变压器。

2 总则2.1总体要求2.1.1本技术协议对所需设备的使用条件、性能参数、结构、制造、安装、试验和服务等方面提出的技术要求，是最低限度的技术要求，并未对一切技术细节做出规定，其技术条件并未充分引述有关标准和规范条文，卖方应提供满足本协议书和所有相关的IEC及GB最新有效版本标准的产品。

2.1.2 卖方提供的变压器成套设备是性能先进、质量可靠、技术成熟、稳定性好的，全新的变压器和配套设备。

2.1.3 卖方提供的变压器是一个功能完整的变压器，卖方对变压器的功能和容量满足本项目的要求完全负责，并保证能连续、稳定地安全运行。

2.1.4 本技术协议中所引用的标准如有不一致时，按较高的标准执行，卖方保证提供优于IEC GB标准的变压器。

2.1.5 本技术协议经买方、卖方双方确认后，作为订货合同的技术附件与合同文本具有同等法律效力。

2.1.6 本技术协议未尽事宜由买方、卖方双方协商解决。

2.1.7 卖方必须通过ISO9001及以上质量认证。

2.1.8 卖方注册资金不少于7000万元人民币，本项目不接受代理商、只接受制造商投标。

2.2 设备制造遵守有关规范及标准设备制造应遵守及不低于现行的、最新版本的国家及原机械部、电力部制定的有关技术规范。

国标未列部分应参照IEC标准执行。

有关国标及规范简列如下：GB1094 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求JB/T2426 发电厂和变电所自用三相变压器技术参数和要求GB311.1 高压输变电设备的绝缘配合GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB1208 电流互感器GB763 交流高压电器在长期工作时的发热GB5273 变压器、高压电器和套管的接线端子GB2536 变压器油GB7354 局部放电量测量GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB156 标准电压GB191 包装贮运标志GB50229 火力发电厂与变电所设计防火规范（供参考）GB5027 电力设备典型消防规程（供参考）GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.10 电力变压器第10部分：声级测定GB3969 35 kV以下变压器套管IEC76-1 总则IEC76-2 温升IEC76-3 绝缘水平和介质试验IEC76-5 承受短路能力以最新国家标准为优先原则执行最新版本。

10kV电力变压器技术规格书3.5.1引用标准1、所提供的10/0.4kV变压器必须符合但不限于下列全部法规和标准：GB311.1 高压输变电设备的绝缘配合GB 1094.1 电力变压器 第1部分：总则GB 1094.2 电力变压器 第2部分：温升GB 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4 电力变压器 第4部分：变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 电力变压器 第5部分：承受短路的能力GB-T1094.7 电力变压器 第7部分：油浸式电力变压器负载导则GB1094.10 电力变压器 第10部分：声级测定GB1094.11 电力变压器 第11部分：第十一部分 干式变压器GB/T 2900.15 电工名词术语 变压器、互感器、调压器和电抗器 GB4208 外壳防护等级 （IP代码）GB/T 7354 局部放电测量GB/T 11021 电气绝缘的耐热性评定和分级GB/T 18380.3 电缆在火焰条件下的燃烧试验 第3部分:成束电线或电缆的燃烧试验方法GB/T 10228 干式电力变压器技术参数和要求GB/T 17211 干式电力变压器负载导则JB/T 10088 6kV～500 kV级电力变压器声级2、如果法规和标准的要求低于供方要求，供方可以提出书面意见提请许可。

为了本技术规格书要求的设备成功地连续运行，供方可以提供更先进和更可靠的设计或材料。

3、当这些法规、标准或本技术规格书之间发生任何明显矛盾时，供方必须以书面形式向需方提出这些矛盾的解决办法，并取得设计认可3.5.2 使用条件3.1 系统标称电压：10kV3.2 安装场所：户内、户外。

其余详见技术规格共同条款3.5.3 主要技术参数1、额定电压: 10±2×2.5％/0.4 KV接线方式: D，yn11频率: 50Hz型式 :1）干式：户内、环氧浇注线绕干式、自冷（AN）／强迫风冷（AF）。

电力变压器技术规格书1、设备名称：电力变压器2、所处计划资金项目编号：汾煤计发【2011】363号文件河东矿2011年专项资金（自有资金）3、技术规格参数及性能要求：3.1技术规格：3.1.1 S11-M-315/6/0.4KV电力变压器电压等级：6KV/380V容量：315KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.2 S11-M-1000/6/0.4KV电力变压器电压等级：6KV/380V容量：1000KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.3 S11-M-500/6/0.4KV电力变压器电压等级：6KV/380V容量：500KV A频率：50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.4 S11-500/6/0.4KV电力变压器电压等级：6KV/380V容量：500KV A频率50Hz分接范围±5%覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级: III级三相四线制，连接组别Y/y03.1.5供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下： GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.5-2003 电力变压器第5部分承受短路的能力GB_T_6451-2008 油浸式电力变压器技术参数和要求JB/T 10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求GB/T 22072-2008 干式非晶合金铁心配电变压器技术参数和要求GB/T 15164-1994 油浸式电力变压器负载导则GB 3096-1993 城市区域环境噪声标准JB/T 10088-2004 6kV～500 kV级电力变压器声级JB/T 3837-1996 变压器类产品型号编制方法3.2性能要求:3.2.1 S11-M-315/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.68KW负载损耗≤4.9KW空载电流≤1.25%短路阻抗4%3.2.2 S11-M-1000/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤1.77KW负载损耗≤12.2KW空载电流≤1.1%短路阻抗4.5%3.2.3 S11-M-500/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.97KW负载损耗≤7KW空载电流≤1.4%短路阻抗4%3.2.4 S11-M-500/6/0.4KV S10-500/6/0.4KV电力变压器高压、低压对地绝缘测试均不小于2000MΩ空载损耗≤0.97KW负载损耗≤7KW空载电流≤1.4%短路阻抗4%3.2.5最高气温40℃，最低气温-20℃，最大日温差25℃。

690v变压器技术规格书摘要：1.690v 变压器概述2.技术规格参数3.功能与应用4.安全与维护5.结论正文：【690v 变压器概述】690v 变压器是一种常见的电力设备，主要用于电压的变换和传输。

这种变压器适用于各种工业和民用场合，例如电力站、工厂、建筑物等。

本文将详细介绍690v 变压器的技术规格书。

【技术规格参数】690v 变压器的技术规格参数包括以下几个方面：1.额定电压：690v2.额定容量：根据不同型号和规格，容量会有所不同，通常在100kVA 至2000kVA 之间。

3.变压比：根据不同型号和规格，变压比会有所不同，通常在1:1 至1:10 之间。

4.效率：690v 变压器的效率通常在95% 至99% 之间。

5.温升：690v 变压器的温升应不超过规定的标准。

6.保护等级：根据不同型号和规格，保护等级会有所不同，通常为IP21 或IP44。

【功能与应用】690v 变压器的功能主要包括电压变换和电压传输。

在工业和民用场合中，690v 变压器可以实现不同电压等级之间的电能传输，满足各种设备的用电需求。

此外，690v 变压器还具有过载保护、短路保护等功能，确保电力系统的安全稳定运行。

【安全与维护】在使用690v 变压器时，应遵守相关安全规定，确保人员和设备的安全。

在维护和检修690v 变压器时，应遵循以下原则：1.在断电情况下进行操作。

2.使用专业工具和设备。

3.对设备进行检查和清洁。

4.定期更换易损件。

【结论】690v 变压器是一种重要的电力设备，具有广泛的应用。

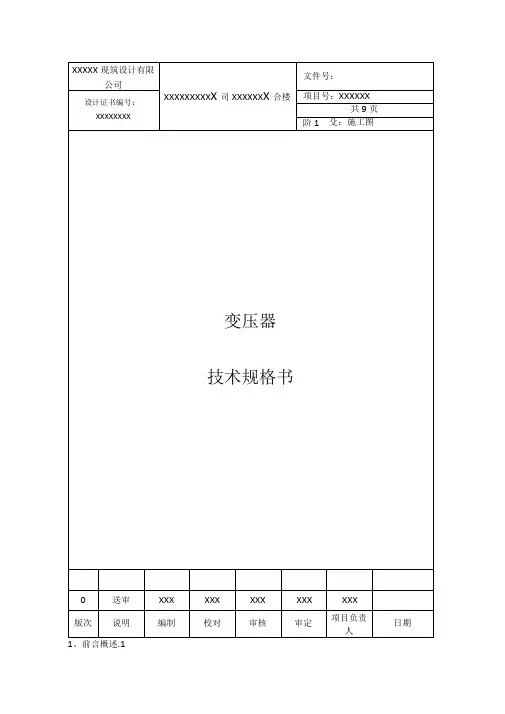

1、前言概述.1要求.1规范和标准.1优先顺序.12、供货方、购买方双方责任 (2)购买方责任.2供货方责任2质量保证 (2)3、设计操作的环境条件 (2)安装位置 (2)环境条件 (3)4、技术要求...….台主要技术要求 (3)变压器主要技术参数和性能要求 (3)5、供货范围 (4)概述 (4)范围 (4)设备及材料 (5)保证.56、性能保证 (5)7、检验、实验和证书 (5)质量标准..5检验机构..5检验项目和实验内容 (5)证书.68、标6铭牌 (6)标志.6颜色.69、包装运输 (7)10、文件图纸和数据要求 (7)设计文件的确认7最终报告和数据单 (7)1、前言概述本项目名称为XXXXXXX司XXXX麻合楼。

本工程站址位于XXXXXX地下室内配电室主要为新建建筑物提供电源。

设计规模：变压器共6台。

要求本技术规格书适用于选择变压器及其供货方，提供了对用于该项目的变压器在功能设计、性能、供货、运输保护、检验安装和试验等的最低要求。

需方在本规格书中提出了变压器最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规格书和所列标准要求的最高质量产品及其相应服务。

投标商提供的变压器必须是标准的、完整的；技术上是成熟的，性能上是先进的，元器件、材料、设备是崭新的，软件版本是最新的。

规范和标准变压器的设计、制造、检验与验收应满足国家现行相关法规、规范及标准的要求。

如果满足相同条件的规范、规程及标准不止一种，应遵循要求最严格的版本。

主要规范及标准如下：《干式电力变压器》GB6450-86《干式电力变压器技术参数和要求》GB/T10228-97《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88«6~220KV^压器声压级》ZBK41005-89《干式电力变压器》IEC726-82优先顺序若本规格书与有关规范和标准出现相互矛盾时，应遵照下列优先次序执行。

(1)有关规范和标准(2)对于不能妥善解决的矛盾，供货方有责任以书面形式通知购买方。

690v变压器技术规格书摘要：一、引言二、690v变压器技术规格概述1.产品型号及名称2.额定容量3.额定电压4.频率5.相数6.冷却方式7.防护等级8.安装方式三、技术参数1.温升2.短路阻抗3.负载损耗4.空载电流5.噪音6.绝缘等级四、结构特点1.铁芯2.绕组3.绝缘系统4.冷却系统5.外壳五、应用领域六、结论正文：【引言】随着电力系统的发展，变压器在工业、生活中发挥着越来越重要的作用。

本文将详细介绍一款690v变压器的技术规格，以供参考。

【690v变压器技术规格概述】该变压器产品型号为XYZ-690，是一款三相油浸式变压器。

其额定容量为1000kVA，额定电压为690v，频率为50Hz。

产品采用三相三线制，相数为3。

冷却方式为油浸风冷，防护等级为IP20，安装方式为立式。

【技术参数】该变压器在正常运行时的温升不超过65K，短路阻抗小于4%，负载损耗低于10%。

空载电流低于0.5%，噪音不超过65dB(A)。

绝缘等级为F级，具有良好的耐热性能。

【结构特点】1.铁芯：采用优质冷轧硅钢片，具有高导磁性能和低损耗。

铁芯采用阶梯式结构，有效降低磁通密度，减小磁滞损耗。

2.绕组：采用高导电率的漆包线，绕组结构为双层同心式，保证良好的电气性能和机械强度。

3.绝缘系统：采用环氧浇注，具有良好的耐热性能、电气性能和机械强度。

4.冷却系统：采用油浸风冷方式，确保变压器在各种工况下的温升都能得到有效控制。

5.外壳：采用优质冷轧钢板制成，具有较高的防护性能和抗氧化性能。

【应用领域】该款690v变压器广泛应用于工业、农业、商业等领域，适用于各种配电系统，尤其适用于对噪音要求较高的场合。

【结论】通过对690v变压器技术规格的详细介绍，相信大家对这款产品有了更深入的了解。

一．概述朔黄铁路线路全长约585.8km,西起神朔线神池南站,向东经过山西省、河北省终至黄骅港站;设计为国家I级干线、双线电气化铁路,重载路基,正线总长592公里,共计34个车站33个区间;其中,隧道总长约66.367公里,共77个隧道;二．引用标准GB 1094 电力变压器；GB/T 7328变压器和电抗器的声级测定；GB/T7449电力变压器和电抗器的雷击冲击和操作冲击试验导则；GB/T 10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙；GB/T 5273 变压器、高压电器和套管的接线端子；GB/T 13499 电力变压器应用导则；GB/T 15164 油浸式电力变压器负载导则；高压输变电设备的绝缘配合GB50150 电气装置安装工程电气设备交接试验标准GB/ 高电压试验技术第一部分：一般试验要求GB/ 高电压试验技术第二部分：测量系统GB/T6451-2008 三相油浸式电力变压器技术参数和要求JB/T 3837-1996 变压器类产品型号编制方法三．使用环境条件1. 系统标称电压：10kV;2. 电源系统接地形式：不接地;3．安装场所：户外;4. 海拔高度：≤1000m;5. 运行环境温度：户外－25℃～＋45℃6. 运行环境湿度：日平均相对湿度不大于95%,月平均相对湿度不大于90%;7. 空气质量：周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染;污秽等级不超过现行GB/T5582中的Ⅲ级;8. 地震烈度：不超过8度;四．主要技术参数1．技术规格型式：户外油浸自冷式额定电压：10±5% / kV额定容量： 30-500kVA联结组标号：D,yn11频率： 50Hz阻抗电压：见下表变压器噪音小于40分贝 ;绝缘水平1.8.1. 高压侧额定短时工频耐受电压有效值：35kV 1.8.2. 高压侧额定雷电全波冲击耐受电压峰值：75kV 1.8.3. 高压侧额定雷电截波冲击耐受电压峰值：85kV 主要性能指标按下表所列数值绝缘水平满足下表要求：2．技术要求承受短路电流的能力从无穷大电网上吸取电流的变压器任何分接位置,在二次侧完全短路的条件下,在短路电流的作用下,动稳定要求时间为秒,热稳定要求时间为2秒,不造成变压器的任何热和机械力的损伤;连续额定容量下的正常温升限值线圈 65K 电阻法测定油顶层 55K 温度计测定变压器油箱能承受50 kPa真空度和50 kPa正压力的机械强度试验,油箱不得有损伤及不允许的永久变形;套管2.4.1 高压侧套管爬距为280mm2.4.2 机械强度应满足有关要求;2.4.3 正常使用寿命：20年以上;3．结构要求：采用全密封、免维护结构铁心和线圈铁心采用导磁性能良好的不低于30ZH110冷轧硅钢片, 采用立体卷铁心结构;其铁心是由单框片立体三角形布置的三相柱轭组成;每个柱体由优质冷轧硅钢薄带连续卷制,带宽经数控开料机作直线或曲线剪切;整个铁心装配时要有均匀的压力,变压器铁心不应因运行时引起的震动而松散;每组卷心片由薄钢带在专用铁心卷绕机上绕制,压力均匀紧实；铁心框片经真空退火处理,消除应力,提高电磁性能；铁心表面涂环氧树脂漆,防潮,固化;铁心及外壳应可靠接地,并有明显的接地符号;绕组采用低氧铜材质的纸包铜扁线或-2缩醛漆包圆铜线；低压线圈为双层或四层圆铜式或新螺旋式,或箔式;线圈绝缘材料为A级耐热等级;油箱变压器油箱采用密闭波纹片式油箱;散热器为固定式;油温测量装置变压器应装有供玻璃温度计用的管座;铭牌变压器铭牌上应注明：产品名称、型号、制造厂、产品系列号、制造日期、相数、额定容量、频率、额定电流和电压、阻抗、冷却方式、器身重量、油重、总重、绝缘水平、工作条件、标准代号等;绝缘油3.6.1提供优质的新鲜矿物油作为绝缘油;除抗氧化物外不加入其它添加物;油保质期3年,质保期内如油原因的劣化,供方负责免费更换全部绝缘油；3.6.2绝缘油试验：高温油介损90℃≤1％、油耐压水平≥40KV、闪点≥140℃、微水量≤20ppm；色谱分析不含乙炔;五、试验项目变压器出厂时应进行如下试验并提供试验报告,以下试验项目中未特殊说明的均应逐台进行;1 绕组电阻的测量;2 电压比误差试验;3 绕组绝缘电阻测量;4 极性和联结组标号;5 外施工频耐压试验;6 感应耐压试验;7 局部放电试验;8 空载特性试验;9 负载特性试验;10 铁芯绝缘电阻测量;11 噪声水平测量：提供试验报告;12 零序阻抗测量;六、包装、运输与储存变压器应避免露天存放,应平放并固定;在车辆、船舶等运输工具上,变压器必须放稳,并用合适方法固定,防止互撞或翻倒;变压器包装应满足相关规范要求;七、质量保证设备质量要求达到设计寿命以上,如在开通运行后三年内设备或相应的配件发生损坏由卖方负责赔偿或免费维修;八、技术文件及图纸中标人提供的文件除应满足技术要求中提及的内容外,还应包括：1产品合格证2所供产品最终说明书及维修保养手册3所供产品最终电路图电气系统一次接线图、操作、控制、保护、测量和信号二次接线图4所供产品最终照片及安装图5所供产品最终鉴定证书6测试资料7所供产品需有国家相关部门有效的检验报告;设备出厂前,买卖双方验收数据和测试结果报告;九. 备品备件、专用工具仪器1．卖方可提出建议的备品、备件数量及品种,同时提供特殊专用仪器及工具,并单独列出名称、数量、单价及总价,供买方选择并进入总价评估;2．买方有权要求供方提供10年内备品、备件的承供保证书,承供书的具体内容及要求在签定合同时双方协商确定;。

兰州至乌鲁木齐第二双线新疆段四电集成工程物资采购招标招标编号: CRCEBG-2013-002箱式变电站（包件号:DL-9.10.11）招标文件招标人（盖章）：中国铁建电气化局集团有限公司二〇一三年二月技术规格书箱式变电站第一节总则1．基本要求1.1投标人应仔细阅读招标人发出的招标文件中所规定的各项条款，包括各项技术规格。

要求对技术条件逐条实质性应答，如有偏差，必须提供详细的技术规格偏差表并说明原因。

1.2投标人必须保证其用于本工程产品的技术描述的完整性，同时要求投标人对本招标文件中未包括但工程应用所必需的技术描述进行补充。

*1.3 业绩和资质要求1.3.1 制造商应有良好信誉，其投标产品及同类产品近三年内没有发生过质量责任事故。

若为代理商投标，其同时应无任何经济纠纷和司法诉讼。

1.3.2 所投设备须具有时速250km/h及以上铁路正线正式运行业绩,具体以技术条件要求为准。

1.4投标人应保证制造过程中所有工艺、设备、材料等均符合技术规格书的规定。

1.5投标人应遵守本规格书中各条款和工作项目的ISO9000或GB/T19000质量保证体系，质量保证体系必须经过国家认证和正常运转，并提供认证证书。

*1.6 投标人应对其产品在本工程的兼容性和适用性负责。

在投标书中提出投标产品可能存在的接口设备及接口要求。

在技术联络阶段，主动与施工单位、相关接口设备厂家共同确定接口事宜，并将接口方案送招标人、设计单位确认。

投标人承诺因投标及技术联络阶段接口方案不同而导致的相关费用调整已包含在投标报价中，并承诺因设备接口或与工程现场不匹配等原因引起的设备零部件变更时，予以免费修正或更换。

2．技术规格一般规定2.1投标人提供的产品应能在本招标文件技术条件中各设备的“环境条件”下连续正常运行，如果产品不能满足这些要求，投标人应申报偏差值。

2.2除技术条件中另作规定外，“近似”或“大约”一词则意味着偏差范围允许在 10%以内。

690v变压器技术规格书【原创实用版】目录1.690v 变压器概述2.技术规格参数3.性能特点4.应用范围5.安全注意事项正文【690v 变压器概述】690v 变压器是一种电压变换设备，它能将高压电能转换为低压电能，以满足不同电压等级设备的用电需求。

这种变压器在我国电力系统中具有广泛的应用，对于保障电力供应的稳定性和可靠性具有重要意义。

【技术规格参数】690v 变压器的技术规格参数主要包括以下几个方面：1.额定电压：690v2.额定容量：根据不同型号和规格，容量有所不同，一般为 10kVA 至1000kVA 不等。

3.变压比：根据用户需求和电网电压等级，变压比可选择不同的数值。

4.短时过载能力：690v 变压器具有一定的短时过载能力，以应对电网电压波动和负载突变等情况。

5.温升：在正常运行条件下，变压器的温度应控制在一定范围内，以保证设备安全和长期稳定运行。

【性能特点】690v 变压器具有以下性能特点：1.结构紧凑，占地面积小，便于安装和维护。

2.效率高，损耗低，节约能源。

3.抗短路能力强，能够有效抵御突发性故障。

4.噪音低，环保性能好。

5.可靠性高，使用寿命长。

【应用范围】690v 变压器广泛应用于以下领域：1.工业生产：如工厂、矿山、冶金等场景。

2.基础设施：如城市建设、交通运输、能源供应等。

3.居民用电：如住宅小区、商业区等。

4.农业用电：如农田灌溉、农业生产等。

【安全注意事项】在使用 690v 变压器时，需注意以下几点：1.确保设备安装在通风、干燥、无腐蚀性气体的环境中。

2.设备运行时，严禁超负荷使用，以免损坏设备。

3.定期检查设备运行状态，发现异常及时处理。

4.设备停用时，应切断电源，并对设备进行维护保养。

10/0.4 kV油浸电力变压器规格书1、总则1.1本技术规格书所提出的技术条件为最低技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术规格书及有关国标、行业最新标准的优质产品。

1.2如果供方没有以书面形式对本技术规格书的条文提出异议，则意味着供方提供的设备完全符合本技术规格书的要求。

1.3本技术规格书未涉及的参数、技术要求和试验标准均按IEC、GB、DL现行标准的最高要求执行。

1.4要求供方注册资金不低于2000万元。

1.5要求供方近两年变压器的年销售额必须超过亿元，并提供由审计部门出具的企业近三年的财务审计报告。

1.6供货厂商必须有脱硫项目业绩。

1.7本技术规格书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.8本技术规格书未提及的技术数据及要求，必须按招标图纸中规定的型号、参数为准。

2、设备的环境运行条件2.1安装地点：室外2.2海拔高度：不低于1000米2.3地震烈度： 8度2.4污秽等级： II级2.5绝缘等级 F级2.6气象条件：最高温度：45℃最低温度：-45℃环境相对湿度：日相对湿度平均值不大于95%；月平均相对湿度不大于90% 3、规范电力变压器应符合本规格书下列最新版标准及规范的要求。

3.1国家标准1)电力变压器 GB1094.1-19962)电力变压器 GB1094.2-19963)电力变压器 GB1094.3.5-854)三相油浸式电力变压器技术参数和要求 GB/T6541-19955)外壳防护等级的分类 GB4208-843.2电气特性1)供电电源额定电压为10kV，电压变化范围：10kV+5%；2)频率50Hz，频率变化范围：频率为50Hz±0.5 Hz；3)6kV侧中性点不接地，0.4 kV侧中性点直接接地。

4、总要求4.1变压器外壳的防护等级不低于IP55。

4.2 变压器应有2个接地点，对角焊接在导轨基座上，底座应有起吊耳。
