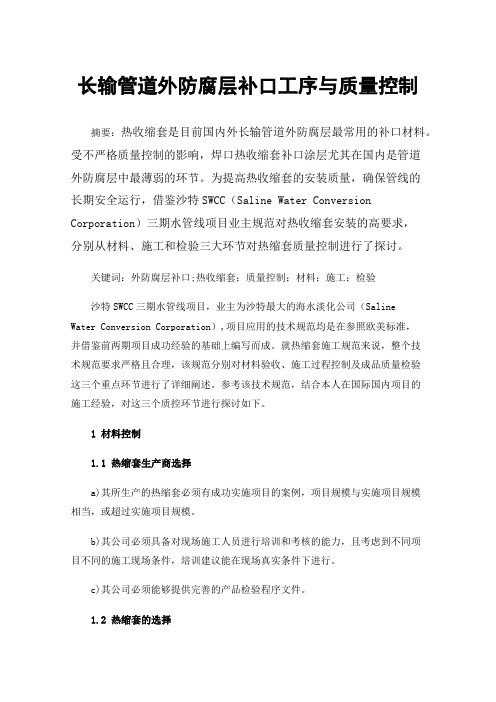

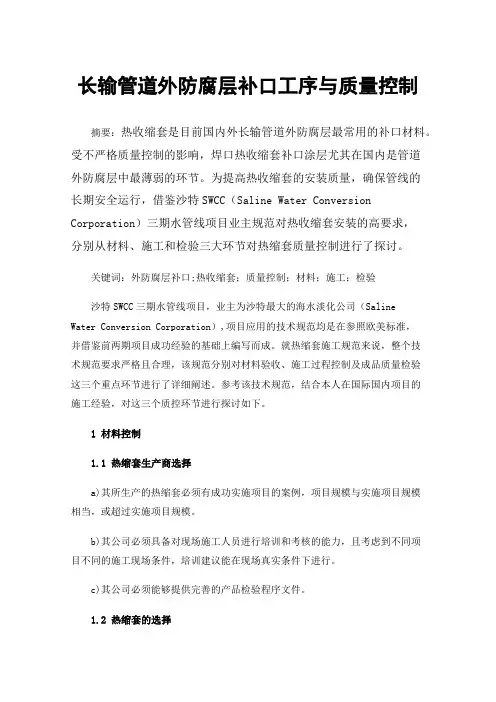

长输管道外防腐层补口工序与质量控制摘要：热收缩套是目前国内外长输管道外防腐层最常用的补口材料。

受不严格质量控制的影响，焊口热收缩套补口涂层尤其在国内是管道外防腐层中最薄弱的环节。

为提高热收缩套的安装质量，确保管线的长期安全运行，借鉴沙特SWCC（Saline Water Conversion Corporation）三期水管线项目业主规范对热收缩套安装的高要求，分别从材料、施工和检验三大环节对热缩套质量控制进行了探讨。

关键词：外防腐层补口;热收缩套；质量控制；材料；施工；检验沙特SWCC三期水管线项目，业主为沙特最大的海水淡化公司（SalineWater Conversion Corporation）,项目应用的技术规范均是在参照欧美标准，并借鉴前两期项目成功经验的基础上编写而成。

就热缩套施工规范来说，整个技术规范要求严格且合理，该规范分别对材料验收、施工过程控制及成品质量检验这三个重点环节进行了详细阐述。

参考该技术规范，结合本人在国际国内项目的施工经验，对这三个质控环节进行探讨如下。

1材料控制1.1热缩套生产商选择a)其所生产的热缩套必须有成功实施项目的案例，项目规模与实施项目规模相当，或超过实施项目规模。

b)其公司必须具备对现场施工人员进行培训和考核的能力，且考虑到不同项目不同的施工现场条件，培训建议能在现场真实条件下进行。

c)其公司必须能够提供完善的产品检验程序文件。

1.2热缩套的选择由于各个项目有不同的防腐形式和技术要求，有不同的管线施工条件和管线运行条件，所以我们在选择热缩套的时候要注意如下几点：a)材质：目前主流的热缩套有PE和PP两种材质b)热缩套安装类型：主要有湿膜型和干膜型两类，考虑到施工流水作业，干膜型应用相对比较广泛。

同时要注意业主对热缩套各层厚度有无相关要求。

c)热缩套安装温度指示：建议选择自带嵌入式安装指示的热缩套，这种安装指示在热缩套收缩完全后，会完全消失，有利于施工人员的自我质量控制。

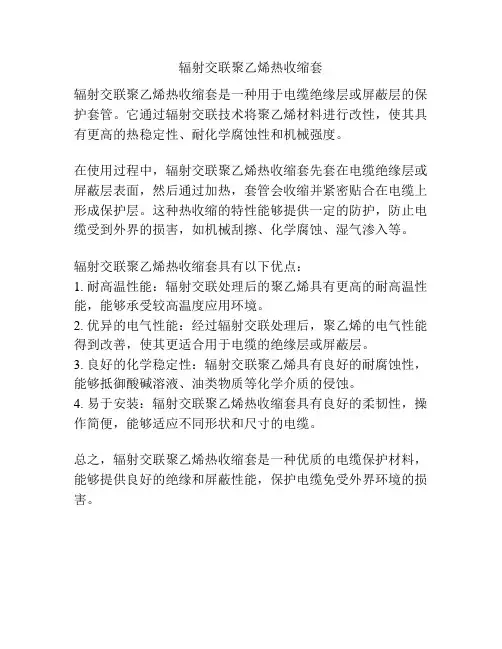

辐射交联聚乙烯热收缩套
辐射交联聚乙烯热收缩套是一种用于电缆绝缘层或屏蔽层的保护套管。

它通过辐射交联技术将聚乙烯材料进行改性，使其具有更高的热稳定性、耐化学腐蚀性和机械强度。

在使用过程中，辐射交联聚乙烯热收缩套先套在电缆绝缘层或屏蔽层表面，然后通过加热，套管会收缩并紧密贴合在电缆上形成保护层。

这种热收缩的特性能够提供一定的防护，防止电缆受到外界的损害，如机械刮擦、化学腐蚀、湿气渗入等。

辐射交联聚乙烯热收缩套具有以下优点：
1. 耐高温性能：辐射交联处理后的聚乙烯具有更高的耐高温性能，能够承受较高温度应用环境。

2. 优异的电气性能：经过辐射交联处理后，聚乙烯的电气性能得到改善，使其更适合用于电缆的绝缘层或屏蔽层。

3. 良好的化学稳定性：辐射交联聚乙烯具有良好的耐腐蚀性，能够抵御酸碱溶液、油类物质等化学介质的侵蚀。

4. 易于安装：辐射交联聚乙烯热收缩套具有良好的柔韧性，操作简便，能够适应不同形状和尺寸的电缆。

总之，辐射交联聚乙烯热收缩套是一种优质的电缆保护材料，能够提供良好的绝缘和屏蔽性能，保护电缆免受外界环境的损害。

常用管道防腐层（5）热收缩带（热缩套）防腐材料热收缩带（热缩套）的基材是辐射交联聚乙烯，基材经过拉伸，塑料分子链沿拉伸方向取直，而且这种形态被固定在产品之中，但分子结构具有恢复原有状态（分子链的团聚状态）的趋势，受热时，分子链获得能量，从被拉直的状态回复为无规自由链状态，材料完成在原拉伸方向的收缩（有人称此为“记忆效应”）。

为了使成型的防腐层能够紧密结合在钢管表面，基材内表面必须涂敷胶黏剂。

里层底胶为复橡胶类热熔黏结剂，如醋酸乙烯酯，加热时，底胶熔融、基材收缩，热收缩带（热缩套）紧紧地包裹并黏结到钢管表面。

可以把袖套形状的热收缩防腐材料称为热缩套，而把以包香烟式成型或螺旋缠绕到钢管上的热收缩带材称为热收缩带（简称热缩带），热缩套和热缩带实质上完全一样。

热缩套主要用于管线防腐层补口，也有特殊形式的热缩套，如保温管端头用的防水帽、三通甚至法兰等防腐专用热缩套；热缩带更多地用于弯头防腐、小型管线防腐和管线防腐层更新，虽也可以用于补口，但不如热缩套实用和经济。

传统热收缩带（热缩套）的防腐性接近于2LPE，而优于聚乙烯胶黏带。

随着3LPE防腐层技术的出现，热缩防腐材料技术进一步发展，由液体环氧涂料作底漆的新热缩防腐材料防腐工艺得到广泛应用。

据称，液体环氧涂料的使用有两个作用，一是改善热收缩带（热缩套）与钢管表面的黏结性能，二是起底层防腐保护作用，因此要求液体涂料能够快速固化，并且能够和热收缩带（热缩套）的底胶产生化学反应结合。

除热收缩套外，还有一种被称为自收缩缠绕带的防腐材料，一般是靠溶剂挥发使缠绕带收缩。

这种防腐带是在溶剂中浸泡（或拉伸条件下浸泡）、吸收了溶剂而溶胀、伸长，成品用耐溶剂的塑料袋密封包装，使用时，将防腐带的密封材料去掉，冷缠到被保护管件上，溶剂挥发后防腐带收缩并成型。

自收缩防腐材料的优点是不动火，但使用量很少，因为热收缩防腐材料的使用更卫生、防腐性能更为可靠。

热收缩带（热缩套）产品问世已有数十年的历史，第一个产品就是为管道防腐补口开发的，而后才发展到其他方面和领域。

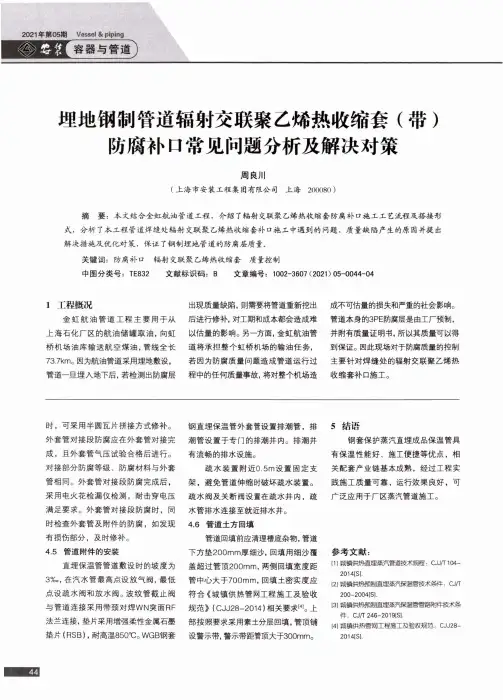

容肖与管道^埋地钢制管道辐射交联聚乙烯热收缩套（带）防腐补口常见问题分析及解决对策周良川(上海市安装工程集团有限公司上海200080)摘要：本文结合金虹航油管道工程，介绍了辐射交联聚乙烯热收缩套防腐补口施工工艺流程及搭接形 式，分析了本工程管道焊缝处辐射交联聚乙烯热收缩套朴口施工中遇到的问题.质量缺陷产生的原因并提出 解决措施及优化对策，保证了钢制埋地管道的防腐层质量。

关键词：防腐补口 辐射交联聚乙烯热收缩套质量控制中图分类号：TE832文献标识码：B文章编号：1002-3607 (2021) 05-0044-041工程槪况金虹航油管道工程主要用于从上海石化厂区的航油储罐取油，向虹 桥机场油库输送航空煤油，管线全长 73.7km。

因为航油管道采用埋地敷设，管道一旦埋入地下后，若检测出防腐层出现质量缺陷，则需要将管道重新挖出后进行修补，对工期和成本都会造成难以估霣的影响。

另一方面，金虹航油管道将承担整个虹桥机场的输油任务，若因为防腐质量问题造成管道运行过程中的任何质置事故，将对整个机场造成不可估量的损失和严重的社会影响。

管道本身的3PE防腐层是由工厂预制，并附有质量证明书，所以其质量可以得到保证。

因此现场对于防腐质量的控制主要针对焊缝处的辐射交联聚乙烯热收缩套补口施工。

时，可采用半圆瓦片拼接方式修补。

外套管对接段防腐应在外套管对接完 成，且外套管气压试验合格后进行。

对接部分防腐等级、防腐材料与外套 管相同。

外套管对接段防腐完成后，采用电火花检漏仪检测，耐击穿电压 满足要求。

外套管对接段防腐时，同时检查外套管及附件的防腐，如发现 有损伤部分，及时修补。

4.5管道附件的安装直埋保温管管道敷设时的坡度为 3%。

，在汽水管最高点设放气阀，最低 点设疏水阀和放水阀。

波纹管截止阀 与管道连接采用带颈对焊W N突面RF 法兰连接，垫片采用增强柔性金属石墨 垫片（RSB),耐高温85C TC。

WGB钢套钢直埋保温管外套管设置排潮管，排潮管设置于专门的排潮井内。

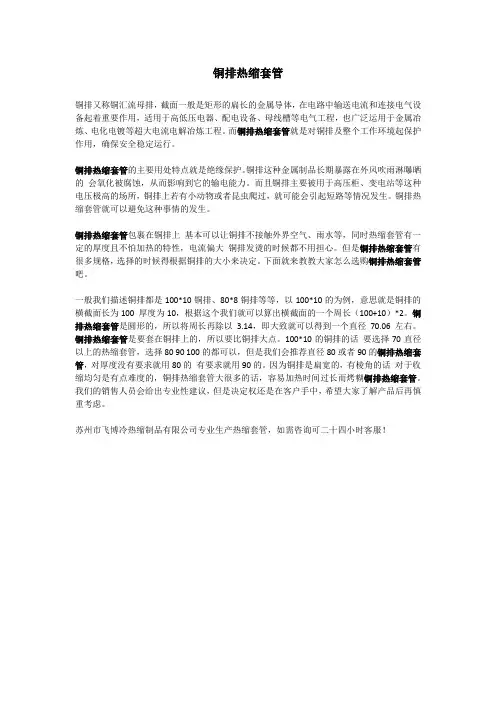

铜排热缩套管铜排又称铜汇流母排，截面一般是矩形的扁长的金属导体，在电路中输送电流和连接电气设备起着重要作用，适用于高低压电器、配电设备、母线槽等电气工程，也广泛运用于金属冶炼、电化电镀等超大电流电解冶炼工程。

而铜排热缩套管就是对铜排及整个工作环境起保护作用，确保安全稳定运行。

铜排热缩套管的主要用处特点就是绝缘保护。

铜排这种金属制品长期暴露在外风吹雨淋曝晒的会氧化被腐蚀，从而影响到它的输电能力。

而且铜排主要被用于高压柜、变电站等这种电压极高的场所，铜排上若有小动物或者昆虫爬过，就可能会引起短路等情况发生。

铜排热缩套管就可以避免这种事情的发生。

铜排热缩套管包裹在铜排上基本可以让铜排不接触外界空气、雨水等，同时热缩套管有一定的厚度且不怕加热的特性，电流偏大铜排发烫的时候都不用担心。

但是铜排热缩套管有很多规格，选择的时候得根据铜排的大小来决定。

下面就来教教大家怎么选购铜排热缩套管吧。

一般我们描述铜排都是100*10铜排、80*8铜排等等，以100*10的为例，意思就是铜排的横截面长为100 厚度为10，根据这个我们就可以算出横截面的一个周长（100+10）*2。

铜排热缩套管是圆形的，所以将周长再除以3.14，即大致就可以得到一个直径70.06左右。

铜排热缩套管是要套在铜排上的，所以要比铜排大点。

100*10的铜排的话要选择70直径以上的热缩套管，选择80 90 100的都可以，但是我们会推荐直径80或者90的铜排热缩套管，对厚度没有要求就用80的有要求就用90的。

因为铜排是扁宽的，有棱角的话对于收缩均匀是有点难度的，铜排热缩套管大很多的话，容易加热时间过长而烤糊铜排热缩套管。

我们的销售人员会给出专业性建议，但是决定权还是在客户手中，希望大家了解产品后再慎重考虑。

苏州市飞博冷热缩制品有限公司专业生产热缩套管，如需咨询可二十四小时客服！。

热缩电缆终端（五指套）中文名热缩电缆附件简称电缆附件主要作用根据运行需要产品分类户内外定义中间链接或电缆终端上使用生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压计量箱、高压电缆分支箱、高压真空断路器等一系列户内外高压元器件，详情请登录（上海民熔官网）查询相关资料。

）热缩电缆附件（热缩电缆附件俗称热缩电缆头，广泛用于35KV及以下电压等级的交联电缆或油浸电缆的中间连接和终端上。

与传统电缆附件相比具有体积小、重量轻、安全可靠、安装方便等特点。

产品符合GB11033标准，长期使用温度范围为-55℃～105℃，老化寿命长达20年，径向收缩率≥50%，纵向收缩率<5%，收缩温度为110℃～140℃。

）概述；应力管概述应力管是一种体积电阻率适中（1010-1012Ω·cm），介电常数较大（20--25）的特殊电性参数的热收缩管，利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。

这一技术只能用于35kV及以下电缆附件中。

因为电压等级高时应力管将发热而不能工作。

关键技术问题其使用中关键技术问题是：要保证应力管的电性参数必须达到上述标准规定值方能可*工作。

另外要注意用硅脂填充电缆绝缘半导电层断口出的气隙以排除气体，达到减小局部放电的目的。

交联电缆因内应力处理不良时在运行中会发生较大收缩，因而在安装附件时注意应力管与绝缘屏蔽搭盖不少于20mm，以防收缩时应力管与绝缘屏蔽脱离。

热收缩附件因弹性较小，运行中热胀冷缩时可能使界面产生气隙，因此密封技术很重要，以防止潮气浸入；热缩电缆附件型号电压等级产品名称规格型号电缆截面(mm)单位10KV 热缩户内终端1#NSY-10-3.125---50套2#NSY-10-3.270---120套3#NSY-10-3.3150---240套4#NSY-10-3.4355---500套热缩户外终端1#WSY-10-3.125---50套2#WSY-10-3.270---120套3#WSY-10-3.3150---240套4#WSY-10-3.4300---500套热缩中间接头1#JSY-10-3.125---50套2#JSY-10-3.270---120套3#JSY-10-3.3150---240套4#JSY-10-3.4300---500套35KV 热缩户内终端1#NSY-35-3.150-120套2#NSY-35-3.2150-240套3#NSY-35-3.3300-500套热缩户外终端1#WSY-35-3.150-120套2#WSY-35-3.2150-240套3#WSY-35-3.3300-500套热缩中间接头1#JSY-35-3.150-120套2#JSY-35-3.2150-240套3#JSY-35-3.3300-500套具体型号价格请来电咨询材料及应用所用材料一般为以聚乙烯、乙烯-醋酸乙烯（EVA）及乙丙橡胶等多种材料组分的共混物组成。

电缆热缩套管
今天小编来跟大家聊一聊电缆热缩套管，只从字面了解热缩管就是电缆使用的、加热可以收缩的一种套管。

我们从它的材质、电压、规格和颜色等等几个方面来说一说。

首先材质上，我们苏州市飞博冷热缩制品有限公司生产的电缆热缩套管都是PE材质的，这种材质更加环保，当然其他厂家也有生产其他材质的热缩管，比如说PVC材质的、铁氟龙材质的等等。

在电压等级上，电缆热缩套管可以分为低压和高压两种，低压热缩管也就是我们常用的1kv电缆热缩套管，也就是人们日常生活中最最常见的一种，可以用于电子原件接头的保护，也可以用于各种金属管、棒的防腐和防蚀，无论是用在浴帘杆上，扫帚和拖把的手柄上都是很不错的选择，我们还有一些客户采购回去是用在剪刀啊、鱼竿啊等等这些物品上面的，一方面保护被套物体，另一方面也可以起到美观的作用，让我们的日常生活更加的多彩。

高压的电缆热缩套管就要分为两种了，因为10kv的和35kv的我们都称之为高压热缩管，这两种跟低压的相比起来，壁厚都要厚得多。

电缆热缩套管在规格上都是按直径来区分的，也就是“φ”这个符号，它读作“fai”直径大小的单位一般都是毫米，所以说一般各位客户所说的需要直径20或者25这样的，我们默认的就是需要直径20或者25毫米的电缆热缩套管。

还有就是颜色方面的了，我们苏州市飞博冷热缩制品有限公司生产的电缆热缩套管，有红色、绿色、黄色、蓝色、黑色、白色和黄色这七种颜色，这几种都是我们的常规颜色，不过如果有需要其他特殊颜色的电缆热缩套管，我们也是可以为各位定做的，前提是需要给我们提供色样。

以上说的是低压热缩管，高压热缩管的颜色就没有那么丰富了，只有红色、绿色和黄色这三种。

热缩套热缩套系是为埋地及架空钢质管道焊口的防腐和保温管道的保温补口而设计的一种热缩防腐材料，也可用于管道法兰连接部位的密封防腐。

它是由辐射交联聚烯烃基材和特种密封热熔胶复合而成，特种密封热熔胶与聚烯烃基材、钢管表面及固体环氧涂层可形成良好的粘接。

热收缩套在加热安装时，基材在径向收缩的同时，内部复合胶层熔化，紧紧地包覆在补口处，与基材一起在管道外形成了一个牢固的防腐体，具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。

目录1特点2应用指南3技术参数4用途5钢质管道防腐蚀意义6管道的腐蚀现状7钢管防腐用8钢管防腐用要求9国家规范列表10知名厂家1特点—机械强度高、抗老化能力强。

—耐环境应力性能好。

—粘接性能优异。

—使用方便。

2应用指南执行标准：SY/T 0413-2002，NACE RP0303-2003SY/T 0413-2002，NACE RP0303-2003 最大运行温度：60℃适用外防腐涂层：PE、FBE、PP钢管预热温度：75℃推荐除锈等级：Sa 2.5产品规格：产品可用于DN25-DN1000的所有钢管基材厚度从1.0-2.0mm,胶层厚度从0.8-2.0mm3技术参数序号测试项目Property 测试方法Test Method 检测结果Typical Value 基材拉伸强度Tensile Strength GB/T1040-92 24N/mm2 断裂伸长率Ultimate Elongation GB/T1040-92 520% 介电强度 GB/1408.1-99 33MV/ m 体积电阻率 Volume Resistivity GB/T1410-89 4.0x10Ω·m 吸水率Water Absorption ASTM D570-2005 0.02 热老化(150℃,21天) GB/T1040-92 拉伸强度 14.6 N/mm2 断裂伸长率% 300%耐紫外线老化 EN12068断裂伸长率% 480%热熔胶软化点℃ GB/T4507 123℃热缩套剥离强度 GB/T2792-98 对底漆钢 N/cm 140N/cm 对PEN/cm 95 N/cm阴极剥离(60℃,30d,-1.5v)mm SY/T 0413-2002 18 mm 热水浸泡 ASTMD870-2002 在试验条件下没有分层、没有水侵蚀痕迹缝防腐，供热钢管接缝防腐，自来水管接缝防腐等领域。

保温管道补口热收缩套是我们在保护管道接口时经常用到的一款保护套，由于管道补口相对来说是比较“脆弱”的，用的时间久了可能随时会发生腐烂、生锈等问题，在其上面覆盖保温管道补口热收缩套可以很好的避免这些现象的发生。

那么我们应该怎样使用它呢？使用注意事项又有哪些呢？本文对此展开了着重的介绍。

（保温管道补口热收缩套-图例）【保温管道补口热收缩套怎么处理】要正确使用保温管道补口热收缩套，就要在施工时使用合适的机械或手动工具，蓝天塑胶一直以来都致力于这款产品研究和创新，按搭接要求在涂好底漆的管子上螺旋缠绕防腐胶带，而且防腐胶带要保持一定的拉紧力，才能使得胶带层紧密连接。

对于有焊缝的地方，需要用30到50毫米宽度的窄条防腐胶带补上，先覆盖在焊缝上。

在缠绕时应特别注意这些问题，只有做好这些施工工作，才能更好地发挥它的作用，产品使用寿命和才能都达到高点。

【保温管道补口热收缩套使用规范】作为一种常用的管道防腐材料，其施工缠绕方法为：1.防腐管道表面处理：除锈、除焊渣、除毛刺、清油污和杂物，并保持清洁干燥。

符合GB/T8923要求，手工除锈应达St3级，机械除锈应达到Sa2.5级。

2.涂底漆：使用时远离火源，搅拌均匀后用干净毛刷、滚刷或其他机械方法均匀涂敷。

3.底漆涂刷后根据当地温度表干后即可缠带。

施工过程中要增大胶带的平衡涨力，达到紧贴于作业面，实现包平无空隙、无皱折效果。

4.选用配套底漆。

5.施工温度：-5℃～+50℃；禁止雨、雪、雾天风湿度＞85情况下和沙较大环境下露天施工。

【保温管道补口热收缩套运输储存方法】1.防暴晒、防雨淋、防冻保温、防止压坏变形。

2.在运输或存储中受到-5℃以下暴冻时，需在20℃左右存放48小时，方可使用。

3.应在相对湿度＜75、温度5～30℃库房中存放，并远离热源与明火。

4.保质期限12个月。

【怎样选择保温管道补口热收缩套】目前保温管道补口热收缩套市场生产厂家多达几百家，每个企业的产品都包装精美，有的甚至价格低廉。

热收缩套（带）补口工序1、一般工序准备工作→管口清理→管口预热→管口表面处理→管口加热、测温→涂刷底漆→热收缩套（带）安装→加热热收缩套（带）→检查验收→管口补口标识→填写施工、检查记录1、补口机具及检测器具应符合下列要求：——空气压缩机出口处应有油水过滤器，空气压缩机排气量不小于6m3/min；——火焰喷枪、聚四氟乙烯辊轮应由材料生产厂商提供；——液化气罐应符合安全要求，且减压阀输出压力不小于0.15MPa；——数字式测温仪测温，测温范围0℃～300℃之间，且5s稳定显示；——电火花检漏仪的输出电压应满足15kV检漏电压的要求。

2 热收缩套（带）的检验1. 热收缩套（带）包装应严密，应清晰标明以下内容或按业主、监理要求标明：——生产厂商、产品名称；——材料规格、批号；——生产日期。

2．同一牌号的热收缩套（带），首批到货及以后每5000个，应随机抽样，按表1规定的项目进行全面检验，其结果应符合表1的规定。

若不合格，应加倍抽查；仍不合格，则该批判为不合格。

以上检验应由业主或监理指定的检测部门进行。

3．热收缩套（带）基材边缘应平直，表面平整、清洁、无气泡、庇点、裂口及分解变色。

热收缩套（带）的基材厚度应不小于1.5mm，胶层厚度应不小于0.8mm，周向收缩率应不小于15%，轴向收缩率应符合业主的定货要求。

基材经200℃±2℃，5min自由收缩后，其性能应符合表1的规定。

表1 热收缩套（带）的性能指标序号项目性能指标试验方法基材性1 拉伸强度（MPa）≥17 GB/T10402 断裂伸长率（%）≥400 GB/T10403 维卡软化点（℃）≥90 GB16334 脆化温度（℃）≤—65 GB54705 电气强度（MV/m）≥25 GB14086 体积电阻率（Ωm）≥1×1013 GB1410注：1、耐化学介质腐蚀指标为试验后的拉伸强度和断裂伸长率的保持率。

2、高温型收缩套（带）性能指标执行设计技术规格书要求4．底漆的使用和配制应按生产厂商提供的使用说明书进行，其性能应符合设计要求。
