相平衡与相图铁碳相图

  • 格式：ppt
  • 大小：3.95 MB
  • 文档页数：46

下载文档原格式

  / 46

合集下载

铁碳合金相图分析

铁碳合金相图分析


1点以上
1～2点
2～3点
图3-3 共析钢结晶过程示意图
3点～室温
共析钢的室温组织全部为P，呈层片状，其室温下的显微组织如图3-4 所示。
图3-4 共析钢室温下的显微组织
（二）亚共析钢的结晶过程 图 3-2 中的合金Ⅱ为 wC 0.45% 的亚共析钢，其结晶过程如图 3-5 所示。
1点以上
1～2点
A3 线 合金冷却时从奥氏体中开始析出铁素体的析出线
三、铁碳合金的结晶过程
图3-2 简化后的Fe-Fe3C相图
根据碳的质量分数和室温显微组织不同，铁碳合金可以分为工业纯 铁、钢和白口铸铁三大类，具体如下。
（一）共析钢的结晶过程 在图 3-2 中，合金Ⅰ为 wC 0.77% 的共析钢，其结晶过程如图 3-3 所示。
图3-12 亚共晶白口铸铁室温下的显微组织
（六）过共晶白口铸铁的结晶过程 图 3-2 中的合金Ⅵ为 wC 5.0% 的过共晶白口铸铁，其结晶过程如图 3-13
所示。
1点以上
1～2点
2～3点
图3-13 过共晶白口铸铁的结晶示意图
3点～室温
过共晶白口铸铁室温下的显微组织如图 3-14 所示，图中白色条状为 Fe3CⅠ ， 黑白 相间的 基 体 为 Ld′ 。所 有过共 晶 白口 铸铁 的 室温 组织 均 为 Ld Fe3CⅠ，只是随着碳含量的增加， Fe3CⅠ量增加。
0.09
碳在 δ-Fe 中的最大溶解度
J
1 495
K
727
0.17 6.69
包晶点 LB δH
A 1495℃ J
Fe3C 的成分
符号 N P S Q
温度 T/℃ 1 394 727
727 室温
铁碳相图(有各特征点、线顺序演示画法)

铁碳相图(有各特征点、线顺序演示画法)


柱状晶区
表面细晶区
中心等轴晶区
• 1、表层细晶区：浇注时，由于冷模壁产生很大 的过冷度及非均匀形核作用，使表面形成一层很 细的等轴晶粒区。
2、 柱状晶区：由于模壁温度升高，结晶放出潜热， 使细晶区前沿液体的过冷度减小，晶核的形成速率不 如成长率大，各晶粒成长较快。沿垂直于模壁方向散 热较快，故晶粒沿这一方向长大，形成柱状晶区。
912℃
α-Fe
2、渗碳体
铁与碳形成的间隙化合物， 含碳6.69%, 用Fe3C 或Cm表示，熔点1227 ℃ Fe3C硬度高、强度低(b35MPa), 脆性大, 塑
性很低，伸长率接近于0.
3、铁素体（F或α表示） 碳溶于α–Fe中的间隙固溶体。
金相显微镜下为多边形晶粒 铁素体中碳的溶解度很小，室温时小于0.0008%， 727 ℃时0.0218% 性能接近于纯铁，强度、硬度低，塑性好
室温下Fe3CⅢ最大 量为:
QFe C 3 III
0.0218 0.0008 100% 0.3% 6.69 0.0008
㈡ 共析钢的结晶过程
共析渗碳体
L → L+A→ A→P(F +Fe3C) 室温组织为P.
1 2
L+A
A
3
3’
F +Fe3C
4
• 珠光体是铁素体与渗碳体片层相间的组织，呈 指纹状。
C
A + Fe3C
F + Fe3C
2.11
4.3
2
3 ωc% 4
5
L+Fe3C D 1148 F
727 K
6.69
6 Fe3C
液相线ABCD固相线AHJECFD 五个单相区，七个两相区
铁碳合金相图及平衡组织分析

铁碳合金相图及平衡组织分析

实验三铁碳合金相图及平衡组织分析一、实验目的1.认识和熟悉铁碳合金平衡状态下的显微组织特征；2.了解含碳量对铁碳合金平衡组织的影响，建立Fe-Fe3C状态图与平衡组织的关系3.了解平衡组织的转变规律并能应用杠杆定律4.掌握金相显微镜用铁碳合金样品的制备二、实验原理通常将碳含量小于2.11%的铁碳合金称为钢，碳含量大于2.11%的Fe-C合金称为铁，根据铁碳二元相图（图1），它们在室温下组成相都是铁素体和渗碳体，但是它们在纤维组织上却有很大的差异。

按组织分区的Fe-Fe3C相图（一）铁碳合金中的几种基本相和组织（1）铁素体（F）。

它是碳在α-Fe中的固溶体，为体心立方晶格。

具有磁性及良好的塑性，硬度较低。

用3%-4%硝酸酒精溶液浸蚀后，在显微镜下呈现明亮的多边形晶粒。

亚共析钢中，铁素体呈现块状分布；当碳含量接近共析成分时，铁素体则呈现断续的网状分布于珠光体（共析体）周围。

（2）渗碳体（Fe3C，又称Cementite），它是铁与碳形成的一种化合物，其碳含量为6.69%。

用3%-4%的硝酸酒精溶液寝蚀后，呈现亮白色；若用热苦味酸钠溶液寝蚀，则渗碳体呈现黑色而铁素体仍为白色，由此可以区别铁素体与渗碳体。

此外，按铁碳合金成分和形成条件不同，渗碳体呈现不同的的形态：一次渗碳体，从液相中析出，呈现条状；二次渗碳体（次生相），从奥氏体中析出，呈现网络状，沿奥氏体晶界分布，经球化退火，渗碳体呈现颗粒状；三次渗碳体，从铁素体中析出，常呈现颗粒状；共晶渗碳体与奥氏体同时生长，称为莱氏体；共析渗碳体与铁素体同时生长，称为珠光体。

（3）珠光体（P），它是铁素体和渗碳体的机械混合物，是共析转变的产物。

由杠杆定律可以求得铁素体和渗碳体的含量比为8:1。

因此，铁素体后，渗碳体薄。

硝酸酒精寝蚀后可观察到两种不同的组织形态。

1）片状珠光体，它是由铁素体与渗碳体交替排列形成的层状组织，腈硝酸酒精溶液寝蚀后，在不同放大倍数下，可以观察到具有不同特征的层片状组织。

铁碳相图及相变过程

铁碳相图及相变过程


下贝氏体：过冷奥氏体在350℃~Ms的转变产物。由过饱和针状铁素体和渗碳体形成的混合物，但渗碳体在铁 素体针内；
特征：呈黑色针状或竹叶状；
粒状贝氏体：过冷奥氏体在贝氏体转变温度区的最上部的转变产物。刚形成时是由条状铁素体合并而成的块状铁 素体和小岛状富碳奥氏体组成，富碳奥氏体在随后的冷却过程中，可能全部保留成为残余奥氏体；也可能部分或 ቤተ መጻሕፍቲ ባይዱ部分解为铁素体和渗碳体的混合物（珠光体或贝氏体）；最可能部分转变为马氏体，部分保留下来而形成两相 混合物，称为M-A组织。
铁素体：碳与合金元素溶解在a-Fe中的固溶体，具有体心立方晶格，溶碳能力极差； 特征：具有良好的韧性和塑性；呈明亮的多边形晶粒组织；
马氏体：碳溶于α-Fe的过饱和的固溶体，体心正方结构； 常见的马氏体形态：板条、片状；
板条马氏体：在低、中碳钢及不锈钢中形成，由许多成群的、相互平行排列的板条所组成的板条束。空间形状是 扁条状的，一个奥氏体晶粒可转变成几个板条束（通常3到5个）；
粒状珠光体：由铁素体和粒状碳化物组成。它是经球化退火或马氏体在650℃~A1温度范围内回火形成。 特征：碳化物成颗粒状分布在铁素体上。
上贝氏体：过冷奥氏体在中温（约350~550℃）的相变产物，由过饱和针状铁素体和渗碳体形成的混合物， 渗碳体在铁素体针间；
特征：典型上贝氏体呈羽毛状，晶界为对称轴，脆性，硬度较高
渗碳体：碳与铁形成的一种化合物Fe3C 特征：含碳量为6.67%，具有复杂的斜方晶体结构；硬度很高，脆性极大，韧性、塑性几乎为零；
珠光体：铁碳合金中共析反应所形成的铁素体与渗碳体组成的片层相间的机械混合物； 特征：呈现珍珠般的光泽；力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好；
铁碳合金及相图

铁碳合金及相图


• 1.定义 •
匀晶相图
二组元在液态和固态下均无 限溶解的二元相图叫做匀晶相 图。形成此类相图的合金系有 Cu-Ni、Bi-Sb,W-Mo,Ti-Zr,TiHf等。
• 2. 相率 在单相区f=C-P+1=2
在两相区f=C-P+1=1，即只有1 个独立变量。假定T为独立变量， 则相的成分就是温度的函数。 给定温度就可以确定相的成分。
化来建立相图的。后两种方法适用于测定材料在固态
下发生的转变。
合金成分的表示方法有两种：质量分数和摩尔分数。 如A组元的质量分数为wA、摩尔分数为xA，其 相对原子量为MA；B组元的质量分数为wB、摩尔 分数为xB，其相对原子量为MB，则：
xA=(wA/MA)/(wA/MA + wB/MB)
xB=(wB/MB)/(wA/MA + wB/MB)
其它相图。
• 2. 相图的组成元素
组元 • 组成相图的独立组成物。组元可 以是纯的元素，如金属材料的纯金 属，也可以是稳定的化合物，如陶 瓷材料的Al2O3，SiO2等。
相区 相图中代表不同相的状态的区域叫相区，相区可分为单相 区、双相区和三相区。单相区中液相一般以L表示，当有几个 固态单相区时，则由左向右依次以、、等符号表示。在两 个单相区之间有对应的两相区存在。
与一个固相在恒定温
度下转变成另外一个
成分不同的固相的过 程。
L + 。
包晶反应机理
由于相是在包围初生相，并使之与液相格开的形 式下生长的，故称之为包晶反应。
§2 铁碳合金中的组元和基本相
组 元： 纯铁、渗碳体 基 本 相： 高温铁素体（δ）、 铁素体（α）、 奥氏体（γ） 基本组织： 珠光体（P）、 莱氏体（Le/Le’）
1-2-3铁碳合金相图

1-2-3铁碳合金相图


B
1。纯铁 。
同素异构转变
金属在固态下由于温度的改变而发生晶格 类型转变的现象。
2。 铁碳合金基本相 （二元相图）
（2）共晶相图与共晶转变
无法显示图像。计算机可能没有足够的内存以打开该图像，也可能是该图像已损坏。请重新启动计算机，然后重新打开该文件。如果仍然显示红色 “x” ，则可能需要删除该图像，然后重新将其插入。
PQ线是碳在F中固溶线。在727℃时F中溶碳量最大可达0.0218%, 室温时仅为0.0008%, 因此碳含量大于0.0008%的铁碳合金自727℃冷至室温的过程中, 将从F中析出Fe3C。析出 的渗碳体称为三次渗碳体(Fe3CIII)。PQ线亦为从F中开始析出Fe3CIII的临界温度线。Fe3CIII 数量极少, 往往予以忽略。
K点
符号 K 温度, 温度 ℃ 727 碳含量 ω(C)% 6.69 含义 Fe3C的成分 的成分
P点
符号 P 温度, 温度 ℃ 727 碳含量 ω(C)% 0.0218 含义 碳在 α-Fe中的最大溶解度 中的最大溶解度
S点
符号 S 温度, 温度 ℃ 727 碳含量 ω(C)% 0.77 含义 共析点(A 共析点 1) As→ FP+Fe3C
渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在 显微镜下呈黑色。 渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。 渗碳体是碳钢中主要的强化相，它的形状与分布对钢的性能有很大的影响。
渗碳体
四、珠光体（Pearite） 珠光体（ [珠光体 ：是由铁素体和渗碳体组成的机械混合物，用符号“P”表示，珠光体是奥 珠光体]： 珠光体 氏体冷却时，在727℃发生共析转变的产物，碳质量分数平均为Wc=0.77%。显微 组织为由铁素体片与渗碳体片交替排列的片状组织，高碳钢经球化退火后也可获得 球状珠光体（也称粒状珠光体）。 [珠光体性能 ：力学性能介于铁素体与渗碳体之间，强度较高，硬度适中，塑性和 珠光体性能]： 珠光体性能 韧性较好（σb=770MPa、180HBS、δ=20%~35%）。
第五章 相平衡和相图-Fe-FeC3相图131104

第五章 相平衡和相图-Fe-FeC3相图131104


材料科学基础 第四节 Fe-C相图
三、 Fe- 石墨相图
1. 相图中的线和区 CD——从液相结晶出一次石墨GI； ES ——从奥氏体中析出二次石墨GII； PQ ——从铁素体中析出三次石墨GIII； ECF——共晶反应线，LC E + G PSK ——共析反应线， S P + G 2. Fe- 石墨结晶平衡组织
材料科学基础 第四节 Fe-C相图
二、 Fe- Fe3C
第五章 相平衡与相图
1. 组元和相
（1）Fe为同素异构体，在常压下从高温到低温，具有3个晶态： -Fe ， -Fe， -Fe
（2）碳有两种晶态：
金刚石：金刚石结构；石墨：六方结构 （3）在Fe-Fe3C系中有4种晶体相：
• 铁素体（ 或F）：碳原子溶于-Fe形成的固溶体（体心立方结构）；
第五章 相平衡与相图
• 0.09% <C < 0.17 % ： L L+
• C = 0.17 %：L L+
• 0.17 % < C < 0.53 % ：L L+ L • C > 0.53 %： L
• （固溶体同素异晶转变） 脱溶分解（ +Fe3CIII）
脱溶分解（ +Fe3CII）
+Fe3C）
共析转变（

• 室温平衡组织： Fe3CII + P +Ld （ Fe3CII + P + Fe3C共晶）
材料科学基础 第四节 Fe-C相图
（7）过共晶白口铁， 4.30%<C<6.69%； • L Fe3CI 共晶转变 L（ + Fe3C）Ld
第08章 铁碳相图

第08章 铁碳相图


第三节 二元共晶相图
二、共晶体的形成
生长特点
共同生长 两个相长大时都要 排放相应的溶质组元，排出的溶 质将阻碍自身的生长，但两相同 时生长时，一相排出的组元正是 另一相生长所需要的，所以两相 的生长过程将互相促进，最后是 两相共同携手长大。由于两固相 的成分是固定的，综合成分应和 液体的成分相同，它们的数量反 映在二者的厚度相对比例上。
往往以树枝晶方式生长，偏析的分布表现为不同层次的枝晶成
分有差别，因此这种偏析又称枝晶偏析。
晶内偏析的程度决定于：相图中液—固相线相距愈远，
组元元素原子的迁移能力愈低(扩散系数小)，冷却速度
愈大，造成的晶内偏析将愈严重。
消除偏析的方法：前两条原因是不可更改的，但并不是
采用慢速冷却，因为慢速冷却会使晶粒变大，最高和最

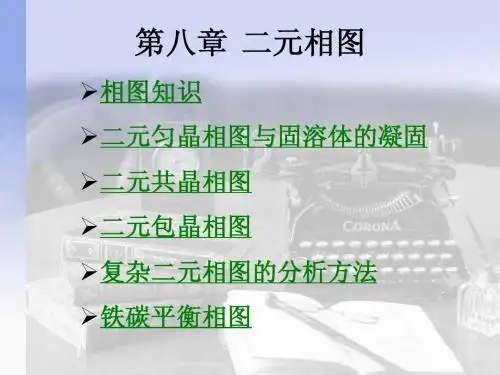

第八章 二元相图
相图知识
二元匀晶相图与固溶体的凝固
二元共晶相图
二元包晶相图 复杂二元相图的分析方法 铁碳平衡相图
材料的性能 组织结构 相
种类
数量 尺寸 形状 分布
相图
表示物质的状态与温度、压力、组成之间的关系的 简明图解。
表示物质在热力学平衡条件下的情况，又称为 平衡相图。
8.1 相与相平衡
第三节 二元共晶相图
二、共晶体的形成
组织特点
当两个固相都是金属性较 强相时，共晶体一般生长成层 片状。当两相的相对数量比相 差悬殊时，在界面能的作用下， 数量较小的相将收缩为条、棒 状，更少时为纤维状，甚至为 点(球)状。
当有一相或两相都具有较强的非金属性时，它们表现出较 强的各向异性，不同方向的生长速度不同，并且有特定的角度 关系，同时生长过程要求的动态过冷度也有差异，往往有一个 相在生长中起主导作用，决定了两相的分布，共晶体的形态也 具有独特性，这时常见的形态有针状、骨肋状、蜘蛛网状、螺 旋状等。
第8章 相平衡与相图原理(Fe-C合金平衡结晶过程)-1精品PPT课件

第8章 相平衡与相图原理(Fe-C合金平衡结晶过程)-1精品PPT课件


F+ Fe3CⅢ。
室温下Fe3CⅢ
最大量为:
0 . 0 2 1 8 0 . 0 0 0 8 Q F e 3 C I I I 6 . 6 9 0 . 0 0 0 8 1 0 0 % 0 . 3 %
㈡ 共析钢的结晶过程
合金液体在 1-2点间转变
为g。到S点
发生共析转 变：
gS→aP+Fe3C, g 全部转变
共晶转变结束时，两相的相对重量百分比为:
Qg
6 .6 9 4 .3 1 0 0 % 6 .6 9 2 .1 1
5 2 .2 % ，
Q F e3C
4 7 .8 %
C点以下, g 成分沿ES线变化，共晶g 将析出Fe3CⅡ。
Fe3CⅡ与共晶Fe3C 结合，不易分辨。
1’
g
Fe3C
2
温度降到2点, g 成分达到0.77%, 此时, 相的相对重量:
过共晶白口铁 共晶白口铁 亚共晶白口铁
过共析钢 共析钢 亚共析钢
工业纯铁
⑶ 白口铸铁 (2.11~6.69%C) 铸造性能好, 硬而脆
① 亚共晶白口铸铁 (2.11~4.3%C)
② 共晶白口铸铁 (4.3%C)
③ 过共晶白口铸铁 (4.3~6.69%C)
㈠工业纯铁的 结晶过程
合金液体在1-2
冷却时发生包晶反应.
Ⅲ
A
H
B
J
以0.45%C的钢为例 合金在4点以前通过匀
晶—包晶—匀晶反应全
G S
P
a+Fe3C
部转变为g。到4点，由
g 中析出a 。到5点, g 成分沿GS线变到S点，g 发生
共析反应转变为珠光体。温度继续下降，a 中析出
铁碳合金相图（超清楚版）

铁碳合金相图（超清楚版）

600700800900
F 温度/
℃Fe-Fe 3C 合金相图
Fe K
D
1、铁素体：碳在α-Fe 中形成的间隙固溶体称为铁素体，用符号F 或α表示。

碳在α-Fe 中的溶解度很低，因此，铁素体的机械性能与纯铁相近，其强度、硬度较低，但具有良好的塑性、韧性。

2、奥氏体： 碳在γ-Fe 中形成的间隙固溶体称为奥氏体，用符号A 或γ表示。

3、渗碳体： 渗碳体是一种具有复杂晶体结构的间隙化合物，它的分子式为Fe 3C ，渗碳体既是组元，又是基本相。

4、珠光体：用符号P 表示，它是铁素体与渗碳体薄层片相间的机械机械混合物。

5、莱氏体：用符号Ld 表示，奥氏体和渗碳体所组成的共晶体。

特性点符号 温度/℃ ωc （%）含义
A 1538 0熔点：纯铁的熔点
C 1148 4.3共晶点：发生共晶转变L4.3→Ld(A2.11%+Fe3C 共晶)
D 1227 6.69熔点：渗碳体的熔点
E 1148 2.11碳在γ-Fe 中的最大溶解度点
G 912 0同素异构转变点
S 727 0.77共析点：发生共析转变A0.77%→p(F0.0218%+Fe3C 共析)P 727 0.0218碳在α-Fe 中的最大溶解度点
Q 室温 0.0008室温下碳在α-Fe 中的最大溶解度。

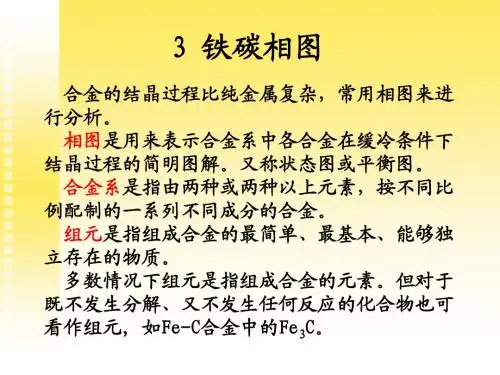

3-1铁碳相图

3-1铁碳相图

Fe-C二元相图
三元相图
3.1 相图建立
2、二元匀晶相图 两组元在液态和 固态下均无限互溶 时所构成的相图。 当液态合金自高 温冷却到t1温度时， 开始结晶出成分为 1的固溶体，其Ni 含量高于合金平均 成分。
3.1 相图建立
2、二元匀晶相图 这种从液相中结 晶出单一固相的转 变称为匀晶转变或 匀晶反应。 随温度下降，固 溶体重量增加，液 相重量减少。 同时，液相成分 沿液相线变化，固 相成分沿固相线变 化。
3.2 相图分析
1、二元共晶相图 ⑤共晶线：水平线CED。 在共晶线对应的温度下 （183℃），E点成分的合 金同时结晶出C点成分的 α固溶体和D点成分的β 固溶体，形成这两个相的 机械混合物： LE→αC＋βD 在一定温度下，由一定成分的液相同时结晶出两 个成分和结构都不相同的新固相的转变称作共晶转 变或共晶反应。
3.2 相图分析
3、二元共析相图 共析反应的产物是共析体（铁碳合金中的共析体 称珠光体），也是两相的机械混合物（铁素体＋渗 碳体）。与共晶反 应不同的是，共析 反应的母相是固相， 而不是液相。 另外，由于固态 转变过冷度大，因 而共析组织比共晶 组织细。
常见三相等温水平线上的反应
反应 名称
图形特征
3.3 铁碳的相结构
渗碳体： 渗碳体在碳钢中的含量和形态，对钢的性能有很 大影响。它在不同条件下可以呈片状、粒状、网状 稳相，在高温时，钢和铸铁中的渗碳 体在一定时间会发生下面的分解反应，析出石墨态的 碳, 该反应对铸铁有重要意义。 Fe3C→3Fe+C(石墨) 由于碳在α-Fe 中的溶解度很小， 因而常温下，碳在 铁碳合金中主要以 Fe3C或石墨的形式 存在。
3.2 相图分析
1、二元共晶相图 ②单相区：L、α、β； 两相区：L+α、L+β、α +β；三相区：水平线CED。 ③液相线AEB，固相线 ACEDB。A、B分别为Pb、 Sn的熔点。 ④固溶线: 溶解度点的 连线称固溶线。相图中的CF、DG线分别为Sn在Pb中和 Pb在Sn中的固溶线。 固溶体的溶解度随温度降低而下降。

铁碳相图原理及应用


4. 珠光体( P )
珠光体( P ):铁素体和渗碳体的机械混合 物(F+Fe3C) ① 由一片铁素体,一片渗碳体相间呈片层 状形成 ② 其性能介于 Fe 和 Fe3C之间 ③ 由成分为0.77%的A缓冷至727℃分解 得到

5.莱氏体(ld)
莱氏体(ld):奥氏体和渗碳体的机械混合物( A+ Fe3C ) ① 由成分为 4.3% 的铁碳合金,在1148℃时从液 相结晶得到 ② 727℃ 以上的莱氏体称高温莱氏体,用ld表示 727℃ 以下的莱氏体称低温莱氏体,用 ld´表示 ③ 性能接近于渗碳体,硬度 ＞700HB,塑性很差.

1、铁素体（α-Fe）






铁素体（ F ）：C 溶在 α—Fe中的一种间隙固 溶体 ① 晶体结构：体心立方晶格 ② 溶碳能力：较小，常温下0.008%以下，在 727℃时溶碳能力达到最大0.0218%。 ③ 组织形态：多边形等轴晶粒 ④ 机械性能：与纯 Fe 性能相似，属软韧相， 强度和 硬度不高，塑性、韧性好。 ⑤ 表示方法：一般用 F 表示，也有用α—Fe、 α 、φ等

典型合金平衡结晶过程和组织
1.工业纯铁(0.01%C,合金①)
工业纯铁的平衡凝固过程及组织 组织 F+（Fe3C）III

1.工业纯铁(0.01%C,合金①)
2.共析钢(0.77%C,合金②)
共析转变 转变产物为珠光体 ,转变过程 L → L+A → A → P ( Fe3C +F )

1.2.2相图中的点、线、区及其意义
Fe-Fe3C相图中各点的成分、温度及其特性综合


相平衡和相图-Fe-FeC3相图

脱溶分解（ +Fe3CII） 共析转变（ +Fe3C）
• 室温平衡组织： Fe3CII + P（+Fe3C）
.
材料科学基础
第四节 Fe-C相图
第五章 相平衡与相图
(a)
(b)
图7.21 含碳1.2%的过共析钢缓冷后的组织 500×
硝酸酒精浸蚀，白色网状相为. 二次渗碳体，暗黑色为珠光体
+Fe3C （共析转变）
• 室温平衡组织： P（+Fe3C），100%珠光体，层片状混合物。
.
材料科学基础
第四节 Fe-C相图
第五章 相平衡与相图
（3）亚共析钢（0.0218%<C<0.77%） • 0.09% > C ：L • 0.09% <C < 0.17 % ： L L+ • C = 0.17 %：L L+ • 0.17 % < C < 0.53 % ：L L+ L • C > 0.53 %： L • （固溶体同素异晶转变） 脱溶分解（ +Fe3CIII）
共析转变（ +Fe3C） • 室温平衡组织： +Fe3CIII + P（+Fe3C）
.
材料科学基础
第四节 Fe-C相图
第五章 相平衡与相图
图7.20亚共析钢的室温组织 .200×
材料科学基础
第四节 Fe-C相图
第五章 相平衡与相图
（4）过共析钢，0.77%<C<2.11%； • L （匀晶转变）
• 在727 ℃时，碳在铁素体中的最大含碳量达到0.0218％ C 。
• 铁素体从727℃冷却时也会析出极少量的渗碳体，以三次渗碳体 Fe3CIII称之，以区别上述两种情况相平衡与相图

铁碳相图详解

Fe-C相图详解图1 Fe-Fe3C合金相图1、相图中的基本相及其符号表示（1）液相（L）：铁碳合金在熔化温度以上形成的均匀液体。

（2）高温铁素体（δ）：碳固溶在δ-Fe中形成的间隙固溶体，呈体心立方晶格结构；因存在的温度较高，故称高温铁素体或δ固溶体，在1394℃以上存在；在1495℃时溶碳量最大，碳的质量分数为0.09%。

（3）铁素体（α/F）：碳固溶在α-Fe中形成的间隙固溶体，呈体心立方晶格结构；由于晶格间隙很小，其溶碳能力很低，常温下仅能溶解为0.0008%的碳，在727℃时最大的溶碳能力为0.02%，因此其性能几乎和纯铁相同，强度、硬度不高，但具有良好的塑性与韧性。

（4）奥氏体（γ/A）：碳固溶在γ-Fe中形成的间隙固溶体, 呈面心立方晶格结构，是钢铁的一种层片状的显微组织；由于八面体间隙较大，因此可以容纳更多的碳；奥氏体塑性很好，强度较低，具有一定韧性，不具有铁磁性。

（5）渗碳体（Fe3C）：铁与碳形成的金属化合物；渗碳体的含碳量为ωc=6.67%，熔点为1227℃；其晶格为复杂的正交晶格，硬度很高，塑性、韧性几乎为零，脆性很大；在铁碳合金中有不同形态的渗碳体，其数量、形态与分布对合金的性能有直接影响：一次渗碳体（Fe3C I）：液相合金冷却到液相线以下时析出的渗碳体，为块状。

共晶渗碳体（Fe3C共晶）：莱氏体中的渗碳体，呈骨骼/树枝状。

二次渗碳体（Fe3C II）：由奥氏体中析出的渗碳体，为网状。

共析渗碳体（Fe3C共析）：珠光体中的渗碳体，呈片状。

三次渗碳体（Fe3C III）：从铁素体晶界上析出，沿铁素体晶界呈断续片状/短棒状分布。

（6）珠光体（P）：铁素体和渗碳体一起组成的机械混合物；力学性能介于两者之间。

（7）莱氏体（Ld/Ld’）：常温下是珠光体、渗碳体和共晶渗碳体的混合物；当温度高于727℃时，莱氏体由奥氏体和渗碳体组成，用符号Ld表示；在低于727℃时，莱氏体是由珠光体和渗碳体组成，用符号Ld’表示，称为变态莱氏。

材料科学基础-8-铁碳相图

4.30%<ω(C)<6.69%
（二）典型铁碳合金的平衡转变过程及其组织
（1）ωC=0.01%的工业纯铁
室温组织：α+Fe3CⅢ
相组成物： α+Fe3C
例：求ωC=0.01%工
业纯铁中的组织组成
物与相组成物相对量。
相组成物： α+Fe3C
% =
0.01 − 0.0008
× 100% = 0.14%
例：求ωC=0.4%亚共析钢中组织组成物和相组成物的相
对量。
相组成物：Fe3C+α
α%=[(6.69-0.4)/(6.690.0008)]×100%=94%
Fe3C%=[(0.4-0.0008)/(6.690.0008)]×100%=6%
或Fe3C%=1-94%=6%
组织组成物：P+α
P%=[(0.4-0.0218)/(0.770.0218)]×100%=50.5%
α%=[(0.77-0.4)/(0.770.0218)]×100%=49.5%
亚共析钢的室温组织
珠光晶过程示意图
组织组成物P+Fe3CⅡ
相组成物α+ Fe3C
（4）过共析钢
（4）过共析钢
例：求ωC=2.0%
过共析钢的组织
组成物相对量。
组织组成物相对量
P+Fe3CⅡ ：
γS→αP + Fe3C （727℃)
共析线
二、Fe-Fe3C相图分析
②特性点分析
0
0
二、Fe-Fe3C相图分析
③相图中的线
二、Fe-Fe3C相图分析
3条重要的固态转变线：
a、GS线——
•奥氏体中开始析出铁素体
