变频器过压欠压过热过流故障原因及处理变频器是一种将电力频率进行调节的电力传动设备，具有调速范围广、控制精度高等特点，被广泛应用于各个行业中。

然而在使用过程中，由于各种原因，变频器可能会出现过压、欠压、过热、过流等故障。

接下来将详细介绍这些故障的原因及处理方法。

1.过压故障原因及处理：过压是指变频器输入电压超过额定电压值的情况。

过压故障的原因主要有：(1)输入供电电压过高；(2)变频器内部电路出现故障。

处理方法：(1)检查输入供电电压是否超过变频器的额定电压范围，在合理范围内调整供电电压；(2)检查变频器内部电路，如发现故障部件，及时更换或修理。

2.欠压故障原因及处理：欠压是指变频器输入电压低于额定电压值的情况。

欠压故障的原因主要有：(1)输入供电电压过低；(2)变频器内部电路出现故障。

处理方法：(1)检查输入供电电压是否低于变频器的额定电压范围，在合理范围内调整供电电压；(2)检查变频器内部电路，如发现故障部件，及时更换或修理。

3.过热故障原因及处理：过热是指变频器内部温度超过额定值的情况。

过热故障的原因主要有：(1)长时间高负载工作；(2)内部散热不良；(3)风扇故障；(4)输配电线过载等。

处理方法：(1)合理安排工作负载，避免长时间高负载运行；(2)检查变频器散热器是否有异物堵塞，及时清理；(3)检查风扇是否正常工作，如有故障及时更换；(4)检查输配电线是否过载，如存在过载情况，及时调整电线规格。

4.过流故障原因及处理：过流是指变频器输出电流超过额定电流值的情况。

过流故障的原因主要有：(1)机器负载过大；(2)运行频率过高；(3)内部电路故障。

处理方法：(1)合理安排机器负载，避免超过变频器的额定负载；(2)降低运行频率；(3)检查变频器内部电路，如发现故障部件，及时更换或修理。

综上所述，变频器过压、欠压、过热、过流故障的原因及处理方法分别是：-过压故障原因：检查输入供电电压是否超过额定电压范围，检查变频器内部电路，及时更换或修理故障部件；-欠压故障原因：检查输入供电电压是否低于额定电压范围，检查变频器内部电路，及时更换或修理故障部件；-过热故障原因：合理安排工作负载，清理散热器，检查风扇是否正常工作，检查输配电线是否过载；-过流故障原因：合理安排机器负载，降低运行频率，检查变频器内部电路，及时更换或修理故障部件。

浅谈变频器过压、欠压、过热、过载故障原因及处理张军现代社会，各行业都提倡节能，采用变频器，则可以大大降低能源的消耗。

变频器的安全运行就成为了很关键的环节，掌握一点变频器故障和分析故障原因方面的知识，能够第一时间察觉到变频器的运行状况，是刻不容缓的。

现将我公司生产线设备几种常见变频器出现过压欠压过热过载故障进行简单归纳与分析。

故障现象一：过压（OU）：过电压报警一般是出现在停机的时候。

1、故障主要原因：是减速时间太短或制动电阻损坏。

2、实例：一台台安N2系列3.7kW变频器在停机时跳“OU”。

分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，3、故障处理：所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。

阀门进口泵工业洗衣机故障现象二：欠压(Uu)：也是我们在使用中经常碰到的问题。

1、故障主要原因：是因为主回路电压太低(220V系列低于200V，380V系列低于400V)，整流桥某一路损坏或可控硅三路中有工作不正常的都有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上面有可能导致欠压.还有就是电压检测电路发生故障而出现欠压问题。

2、实例：一台DANFOSSVLT5004变频器，上电显示正常，但是加负载后跳“DCLINKUNDERVOLT”(直流回路电压低)。

分析与维修:这台变频器从现象上看比较特别，但是你如果仔细分析一下问题也就不是那么复杂，该变频器同样也是通过充电回路，接触器来完成充电过程的，上电时没有发现任何异常现象，估计是加负载时直流回路的电压下降所引起，而直流回路的电压又是通过整流桥全波整流,然后由电容平波后提供的，3、故障处理：所以应着重检查整流桥，经测量发现该整流桥有一路桥臂开路，更换新品后问题解决。

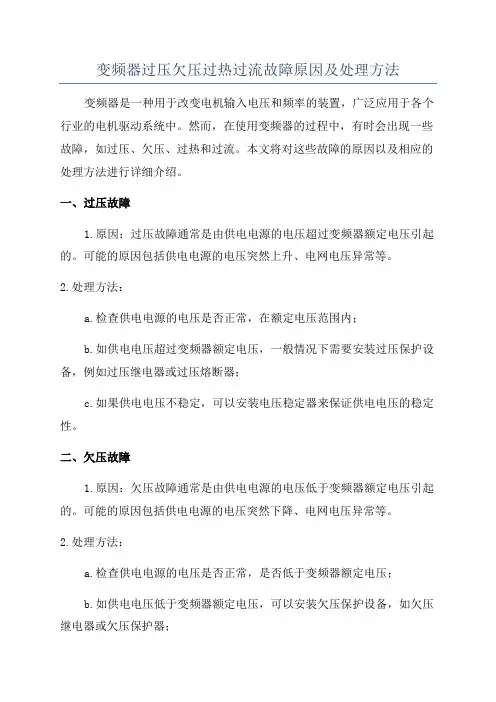

变频器过压欠压过热过流故障原因及处理方法变频器是一种用于改变电机输入电压和频率的装置，广泛应用于各个行业的电机驱动系统中。

然而，在使用变频器的过程中，有时会出现一些故障，如过压、欠压、过热和过流。

本文将对这些故障的原因以及相应的处理方法进行详细介绍。

一、过压故障1.原因：过压故障通常是由供电电源的电压超过变频器额定电压引起的。

可能的原因包括供电电源的电压突然上升、电网电压异常等。

2.处理方法：a.检查供电电源的电压是否正常，在额定电压范围内；b.如供电电压超过变频器额定电压，一般情况下需要安装过压保护设备，例如过压继电器或过压熔断器；c.如果供电电压不稳定，可以安装电压稳定器来保证供电电压的稳定性。

二、欠压故障1.原因：欠压故障通常是由供电电源的电压低于变频器额定电压引起的。

可能的原因包括供电电源的电压突然下降、电网电压异常等。

2.处理方法：a.检查供电电源的电压是否正常，是否低于变频器额定电压；b.如供电电压低于变频器额定电压，可以安装欠压保护设备，如欠压继电器或欠压保护器；c.如果供电电压不稳定，可以安装电压稳定器来保证供电电压的稳定性。

三、过热故障1.原因：过热故障通常是由变频器内部元件的温度超过了安全范围引起的。

可能的原因包括变频器运行时间过长、通风不良、散热不良等。

2.处理方法：a.检查变频器周围的环境温度是否过高，如果是，可以通过增加散热设备如风扇、散热片等来改善散热条件；b.检查变频器内部的散热风扇是否正常工作，如果没有，需要更换或修理故障风扇；c.检查变频器内部的散热片是否积尘，如果是，需要清洁散热片以提高散热效果；d.检查变频器的工作模式，如果是长时间高负载运行，可以通过增加散热设备或减小负载来降低温度。

四、过流故障1.原因：过流故障通常是由变频器输出电流超过了额定电流或电机负载过大引起的。

可能的原因包括变频器参数设置错误、电机负载过大、电路短路等。

2.处理方法：a.检查变频器的参数设置是否正确，包括最大输出电流、最大输出功率等；b.检查电机的负载情况，如果负载过大，可以考虑使用更大功率的电机或减小负载；c.检查电路是否存在短路情况，如果有，需要修复短路部分或更换故障电路元件；d.如果以上方法仍然无效，可以考虑增加过流保护装置，如过流继电器或过流保护器。

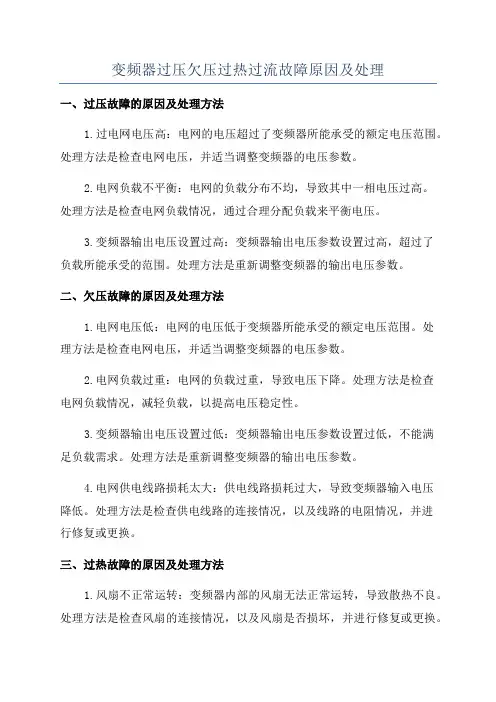

变频器过压欠压过热过流故障原因及处理一、过压故障的原因及处理方法1.过电网电压高：电网的电压超过了变频器所能承受的额定电压范围。

处理方法是检查电网电压，并适当调整变频器的电压参数。

2.电网负载不平衡：电网的负载分布不均，导致其中一相电压过高。

处理方法是检查电网负载情况，通过合理分配负载来平衡电压。

3.变频器输出电压设置过高：变频器输出电压参数设置过高，超过了负载所能承受的范围。

处理方法是重新调整变频器的输出电压参数。

二、欠压故障的原因及处理方法1.电网电压低：电网的电压低于变频器所能承受的额定电压范围。

处理方法是检查电网电压，并适当调整变频器的电压参数。

2.电网负载过重：电网的负载过重，导致电压下降。

处理方法是检查电网负载情况，减轻负载，以提高电压稳定性。

3.变频器输出电压设置过低：变频器输出电压参数设置过低，不能满足负载需求。

处理方法是重新调整变频器的输出电压参数。

4.电网供电线路损耗太大：供电线路损耗过大，导致变频器输入电压降低。

处理方法是检查供电线路的连接情况，以及线路的电阻情况，并进行修复或更换。

三、过热故障的原因及处理方法1.风扇不正常运转：变频器内部的风扇无法正常运转，导致散热不良。

处理方法是检查风扇的连接情况，以及风扇是否损坏，并进行修复或更换。

2.散热器堵塞：变频器散热器堵塞，影响了散热效果。

处理方法是清洁散热器，去除堵塞物，以提高散热效果。

3.周围环境温度过高：变频器所处的环境温度过高，导致散热困难。

处理方法是降低周围环境温度，提供良好的散热条件。

4.变频器负载过重：变频器负载过重，导致变频器发热过大。

处理方法是减轻负载，以降低变频器的工作温度。

四、过流故障的原因及处理方法1.变频器负载过重：负载超出了变频器的额定容量范围，导致过流故障。

处理方法是减轻负载，使其在变频器的额定容量范围内。

2.变频器输出电流设置过高：输出电流参数设置过高，导致无法满足负载需求。

处理方法是重新调整变频器的输出电流参数。

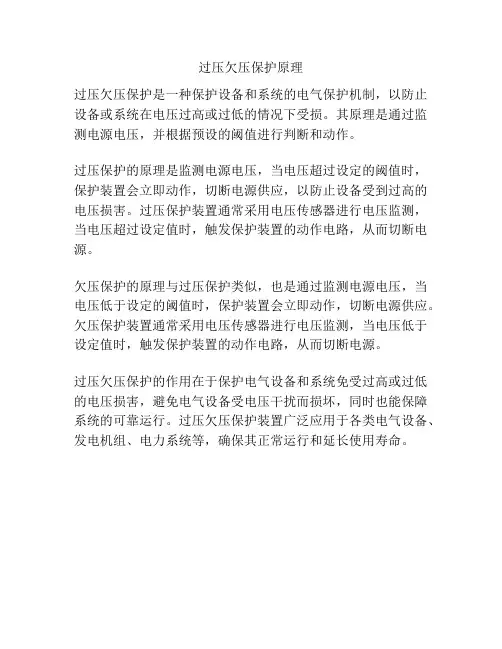

过压欠压保护原理
过压欠压保护是一种保护设备和系统的电气保护机制，以防止设备或系统在电压过高或过低的情况下受损。

其原理是通过监测电源电压，并根据预设的阈值进行判断和动作。

过压保护的原理是监测电源电压，当电压超过设定的阈值时，保护装置会立即动作，切断电源供应，以防止设备受到过高的电压损害。

过压保护装置通常采用电压传感器进行电压监测，当电压超过设定值时，触发保护装置的动作电路，从而切断电源。

欠压保护的原理与过压保护类似，也是通过监测电源电压，当电压低于设定的阈值时，保护装置会立即动作，切断电源供应。

欠压保护装置通常采用电压传感器进行电压监测，当电压低于设定值时，触发保护装置的动作电路，从而切断电源。

过压欠压保护的作用在于保护电气设备和系统免受过高或过低的电压损害，避免电气设备受电压干扰而损坏，同时也能保障系统的可靠运行。

过压欠压保护装置广泛应用于各类电气设备、发电机组、电力系统等，确保其正常运行和延长使用寿命。

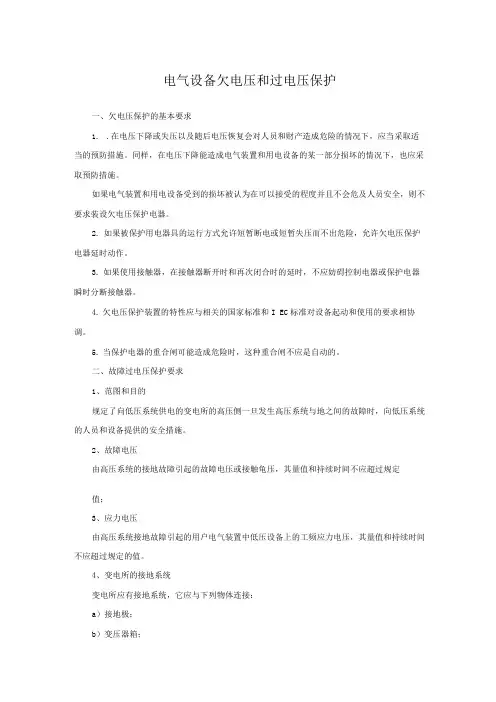

电气设备欠电压和过电压保护一、欠电压保护的基本要求1..在电压下降或失压以及随后电压恢复会对人员和财产造成危险的情况下，应当采取适当的预防措施。

同样，在电压下降能造成电气装置和用电设备的某一部分损坏的情况下，也应采取预防措施。

如果电气装置和用电设备受到的损坏被认为在可以接受的程度并且不会危及人员安全，则不要求装设欠电压保护电器。

2.如果被保护用电器具的运行方式允许短暂断电或短暂失压而不出危险，允许欠电压保护电器延时动作。

3.如果使用接触器，在接触器断开时和再次闭合时的延时，不应妨碍控制电器或保护电器瞬时分断接触器。

4.欠电压保护装置的特性应与相关的国家标准和I EC标准对设备起动和使用的要求相协调。

5.当保护电器的重合闸可能造成危险时，这种重合闸不应是自动的。

二、故障过电压保护要求1、范图和目的规定了向低压系统供电的变电所的高压侧一旦发生高压系统与地之间的故障时，向低压系统的人员和设备提供的安全措施。

2、故障电压由高压系统的接地故障引起的故障电压或接触龟压，其量值和持续时间不应超过规定值；3、应力电压由高压系统接地故障引起的用户电气装置中低压设备上的工频应力电压，其量值和持续时间不应超过规定的值。

4、变电所的接地系统变电所应有接地系统，它应与下列物体连接：a）接地极；b）变压器箱；C）高压电缆的金属护层，d）低压电缆的金属护层。

但中性导体已通过独立接地极接地的除外；e）高压系统的接地导体；f）高压设备和低压设备的外露可导电部分；g）装置外可导电部分。

5、变电所的接地配置如果下述a）或b）能分别或同时满足，则可认为已符合6和7所列的条件：如果下述a）或b）均不能满足，则应满足6和7的要求。

a）变电所连接到：一一带有已接地的有金属护层的高压电缆；或带有已接地的有金属护层的低压电缆；或带有已接地的有金属护层的高压和低压混合电缆。

而且在所有情况下，上述电缆总长度超过1 km。

b）变电所的外露可导电部分的接地电阻不超过1欧.6、低压电气装置中与系统接地类型有关的接地配置1）TN系统a）当故障电压RXIm能在给出的时间内被切断时，低压系统的中性导体以与变电所外露可导电部分的接地极相连接。

电器开关原理剖析：开关的过压保护与欠压保护电器开关是电路中常见的一种控制元件，用于控制电路的通断。

在使用电器开关时，往往需要考虑到电路运行中可能出现的过压和欠压现象，以保护设备的使用安全。

首先，我们来了解一下什么是过压和欠压。

过压是指电路中电压超过额定电压的情况，这种情况下电器设备会受到过大的电压冲击，导致设备的损坏甚至是烧毁。

欠压则表示电路中电压低于额定电压，这种情况下电器设备可能无法正常工作，甚至无法启动。

为了防止过压和欠压对设备造成的损坏，电器开关通常具备过压保护和欠压保护功能。

在电器开关中实现过压保护的一种常见方法是采用过压保护器件，如过压维码二极管（TVS），它是一种能够在电压超过一定阈值时迅速变为导通状态的二极管。

当电路中出现过压时，过压维码二极管会迅速导通，形成一条低阻抗的通路，将过压电压引流到地，使电器设备所承受的电压保持在安全范围内，避免设备损坏。

除了过压保护器件外，还可以通过过压保护电路来实现过压保护。

过压保护电路通常由一个比较器、一个参考电压源和一个触发器组成。

比较器的作用是将输入电压与参考电压进行比较，当输入电压高于参考电压时，触发器会输出一个高电平信号，该信号通过继电器或其他元件断开电源电路，以达到过压保护的效果。

欠压保护的实现方法与过压保护类似，可以采用欠压保护器件或欠压保护电路。

欠压保护器件中的常见组件是欠压维码二极管（Zener Diode），它具有特定的击穿电压，当电路中电压低于该击穿电压时，欠压维码二极管会迅速导通，为设备提供必要的电压支持。

欠压保护电路的工作原理与过压保护电路类似，也是通过比较器、参考电压源和触发器的组合来实现。

当输入电压低于参考电压时，触发器的输出信号会断开电源电路，以实现欠压保护。

总之，电器开关的过压保护和欠压保护的实现都是通过特定的器件或电路组合来完成的。

这些保护措施能够有效地避免过高或过低的电压对电器设备的损坏，保障设备的安全运行。

在电器开关的选购和使用过程中，我们应该注意到这些保护功能，选择具备过压保护和欠压保护功能的开关，以提高电器设备的使用寿命和安全性。

电机常用的几种保护电机是工业生产中常用的设备之一，其正常运行对于生产效率和质量有着至关重要的影响。

为了保证电机的正常运行，需要对其进行保护。

下面将介绍电机常用的几种保护措施及其主要内容。

一、过载保护过载保护是指在电机运行时，当电机负载超过额定负载时，会产生过大的电流，可能会导致电机过热、烧毁等故障。

为了避免这种情况的发生，需要对电机进行过载保护。

常用的过载保护方法有热继电器保护、电子式保护等。

热继电器保护是通过测量电机的电流大小，当电流超过额定值时，热继电器会自动断开电路，从而保护电机。

电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。

二、短路保护短路保护是指在电机运行时，当电机内部出现短路故障时，会产生过大的电流，可能会导致电机烧毁等严重后果。

为了避免这种情况的发生，需要对电机进行短路保护。

常用的短路保护方法有熔断器保护、短路绕组保护等。

熔断器保护是通过在电路中加入熔断器，当电流超过额定值时，熔断器会自动熔断，从而保护电机。

短路绕组保护则是在电机中加入短路绕组，当电机出现短路故障时，短路绕组会自动断开电路，从而保护电机。

三、欠压保护欠压保护是指在电机运行时，当电源电压低于额定电压时，会导致电机无法正常工作，甚至会损坏电机。

为了避免这种情况的发生，需要对电机进行欠压保护。

常用的欠压保护方法有欠压继电器保护、电子式保护等。

欠压继电器保护是通过测量电源电压大小，当电源电压低于额定值时，欠压继电器会自动断开电路，从而保护电机。

电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。

四、过压保护过压保护是指在电机运行时，当电源电压高于额定电压时，会导致电机过热、烧毁等故障。

为了避免这种情况的发生，需要对电机进行过压保护。

常用的过压保护方法有过压继电器保护、电子式保护等。

过压继电器保护是通过测量电源电压大小，当电源电压高于额定值时，过压继电器会自动断开电路，从而保护电机。

电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。

电源

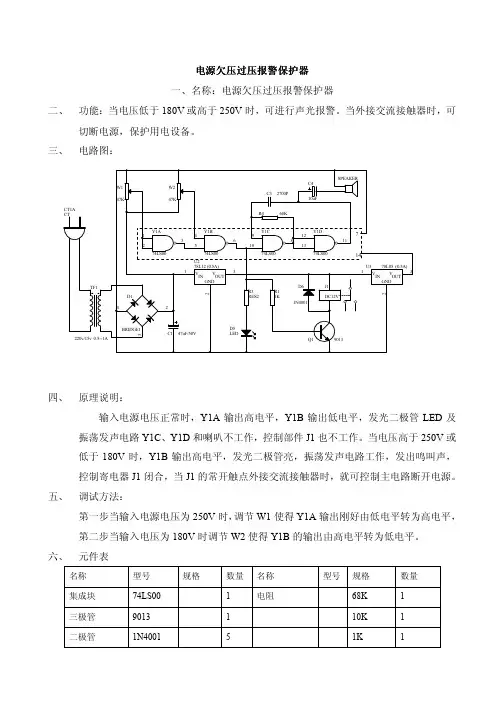

电源欠欠压过压报压报警警保护器 一、名称：电源欠压过压报警保护器
二、 功能：当电压低于 180V 或高于 250V 时，可进行声光报警。

当外接交流接触器时，可
切断电源，保护用电设备。

三、 电路图：
四、 原理说明：
输入电源电压正常时，Y1A 输出高电平，Y1B 输出低电平，发光二极管LED 及振荡发声电路Y1C 、Y1D 和喇叭不工作，控制部件J1也不工作。

当电压高于250V 或低于180V 时，Y1B 输出高电平，发光二极管亮，振荡发声电路工作，发出鸣叫声，控制寄电器J1闭合，当J1的常开触点外接交流接触器时，就可控制主电路断开电源。

五、 调试方法：
第一步当输入电源电压为250V 时，调节W1使得Y1A 输出刚好由低电平转为高电平，第二步当输入电压为180V 时调节W2使得Y1B 的输出由高电平转为低电平。

六、 元件表
名称 型号 规格
数量 名称 型号
规格 数量 集成块 74LS00 1 电阻
68K 1 三极管 9013 1 10K 1 二极管
1N4001
5
1K
1
发光二极管 1 微调电位器47k 2 三端稳压块7805 0.5A 1 电容47uF/50v 1 7812 0.5A 1 10uF/25v 1 变压器220v/15V 0.5A 1 2700pF 1 插头220v 1 导线花线1m 直流寄电器12v/0.5A 1 万用电路板小1块集成块插座14脚 1。

稳压电源的欠压、过压保护设计摘要：稳压电源（stabilized voltage supply）是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。

当电网电压或负载出现瞬间波动时，稳压电源会以10-30ms的响应速度对电压幅值进行补偿，使其稳定在±2%以内。

本文以轨道车辆上电气系统稳压电源的应用为出发点，设计了具有过电压和欠电压保护，并带有延时控制的串联型稳压电源进行分析。

关键词：过压保护；欠压保护；稳压电源；延时控制1 概述稳压电源的输出电压相对稳定，它与人们的日常生活密切相连。

本次设计的稳压电源主要由整流滤波电路、串联稳压电路、过压保护电路及欠压保护电路四部分组成。

2 整流滤波电路2.1 单相桥式整流电路整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。

本次设计用四只二极管组成桥式整流电路。

为简化分析，二极管采用理想模型，即当二极管受到正向电压作用时，将其作为短路处理；当受到反向电压作用时，将其作为开路处理。

2.2 滤波电路经整流后的输出电压除了含有直流分量外，还含有较大的谐波分量，这些谐波分量总称为纹波。

为了滤去整流输出中的交流分量，减少纹波，以便得到较平滑的直流输出，必须采用滤波电路。

其中电容滤波电路主要利用电容两端电压不能突变的特性，使负载电压波形平滑，故电容应与负载并联。

3 串联稳压电路串联型稳压电路的工作原理是将输出电压的变化通过取样电路反映出来，并与基准电压进行比较，将比较结果放大后，送到调整管去控制输出电压，从而得到稳定的输出电压。

3.1 电路组成带有放大环节的串联型稳压电路的原路图（见图1），它由以下几部分组成：取样环节、基准电压、比较放大环节、调整环节。

3.1.1 取样环节。

由R4、R5、RP组成的分压电路构成，它将输出电压Uo分出一部分作为取样电压UF，送到比较放大环节。

3.1.2 基准电压。

由稳压二极管VD5和电阻R3构成的稳压电路组成，它为电路提供一个稳定的基准电压UZ，作为调整、比较的标准。

变频器过压欠压过热过流故障原因及处理方法变频器是一种用于调节电机转速的装置，广泛应用于工业生产中。

然而，由于各种原因，变频器可能会出现过压、欠压、过热和过流等故障。

本文将详细介绍这些故障的原因和处理方法。

首先，让我们来了解一下各种故障的定义和特征：1.过压故障：当供电电压超过变频器额定电压时，就会发生过压。

这会导致变频器内部元件过载或烧坏。

2.欠压故障：当供电电压低于变频器额定电压时，就会发生欠压。

这会导致变频器无法正常工作或输出功率不足。

3.过热故障：当变频器内部温度超过额定温度时，就会发生过热。

这可能是由于环境温度过高、风扇故障或过载使用引起。

4.过流故障：当变频器输出电流超过额定电流时，就会发生过流。

这可能是由于负载过大、短路、电机故障等原因引起。

接下来，让我们逐一分析这些故障的原因和处理方法：1.过压故障的原因和处理方法：-原因：供电电压过高或变频器内部控制电路故障。

-处理方法：检查供电电压是否正常，如有异常应及时调整或更换电源；检查变频器内部电路，如有故障应修复或更换相关元件。

2.欠压故障的原因和处理方法：-原因：供电电压过低或电源线路故障。

-处理方法：检查供电电压是否正常，如有异常应及时调整或更换电源；检查电源线路是否松动或短路，如有问题应及时修复。

3.过热故障的原因和处理方法：-原因：环境温度过高、风扇故障、过载使用等。

-处理方法：降低环境温度，如增加通风设施或移动变频器；检查风扇是否正常工作，如异常应更换或修复；检查负载是否过大或运行时间过长，如有问题应减少负载或停机降温。

4.过流故障的原因和处理方法：-原因：负载过大、短路、电机故障等。

-处理方法：检查负载是否过大，如是则调整负载或更换合适的设备；检查电路是否短路，如有问题应及时修复；检查电机是否正常工作，如异常应修复或更换电机。

此外，为了预防和避免这些故障的发生，还可以采取以下措施：-定期检查变频器的运行状态和温度，及时发现和解决问题。

变频器过压欠压过热过流故障原因及处理变频器是一种常见的电气设备，它可以将交流电源转换为可调频率和可控电压的交流电源，广泛应用于工业生产中的电机控制。

由于使用环境或操作错误等原因，变频器可能会出现过压、欠压、过热、过流等故障。

下面将分别介绍这些故障的原因及处理方法。

一、过压故障过压故障是指变频器输入端电压超过了其额定输入电压，导致设备无法正常工作。

常见的过压故障原因及处理方法如下：1.电网电压过高：电网电压过高是导致变频器过压的主要原因之一，可以通过在输入端安装过压保护装置，以及合理调节电网电压来解决问题。

2.变频器内部故障：变频器内部的电容器、继电器等元件的故障可能导致过压，此时需要修理或更换故障元件。

3.过载运行：变频器负载过大时，输入电压可能会超过额定值，此时需要减小负载，或者选择更大容量的变频器。

二、欠压故障欠压故障是指变频器输入端电压低于其额定输入电压，导致设备无法正常工作。

常见的欠压故障原因及处理方法如下：1.电网电压过低：电网电压过低是导致变频器欠压的主要原因之一，可以通过在输入端安装欠压保护装置，以及合理调节电网电压来解决问题。

2.变频器内部故障：变频器内部的电容器、继电器等元件的故障可能导致欠压，此时需要修理或更换故障元件。

3.过载运行：变频器负载过大时，输入电压可能会低于额定值，此时需要减小负载，或者选择更大容量的变频器。

三、过热故障过热故障是指变频器内部温度过高，达到设定的过热保护值，导致设备自动停机。

常见的过热故障原因及处理方法如下：1.散热不良：变频器散热器堵塞或风扇故障可能导致散热效果不佳，进而导致过热故障。

此时需要清理散热器，修理或更换风扇。

2.运行环境温度过高：变频器需要在一定范围内的温度下正常运行，如果环境温度过高，会导致变频器过热故障。

此时需要降低运行环境温度，增加散热设备。

四、过流故障过流故障是指变频器输出电流超过额定电流，导致设备无法正常工作。

常见的过流故障原因及处理方法如下：1.外部短路故障：如果变频器输出端发生短路，会导致过流现象。

变频器过压欠压过热过流故障原因及处理方法变频器是一种将电源直流电转换为可调频交流电的电子设备。

在使用变频器的过程中，可能会出现一些故障，包括过压、欠压、过热和过流故障。

下面是对这些故障原因及处理方法的详细解释：1.过压故障：过压故障通常是由于供电电源的电压超出了变频器的额定工作电压范围所引起的。

变频器的额定电压通常在产品的标识上有明确的规定。

过压可能会导致电压传感器损坏、电流传感器损坏、继电器损坏等。

处理过压故障的方法有：-检查供电电源是否与变频器匹配，确保电压在额定电压范围内。

-检查供电电源的线路是否正常，避免电源线路过长、过细或接触不良。

-检查变频器的额定电压是否正确设置。

-检查变频器内部的过压保护装置是否正常工作。

2.欠压故障：欠压故障通常是由于供电电源的电压低于变频器的额定工作电压范围所引起的。

欠压可能导致电机无法正常运行、变频器内部电路受损等。

处理欠压故障的方法有：-检查供电电源是否与变频器匹配，确保电压在额定电压范围内。

-检查供电电源的线路是否正常，避免电源线路过长、过细或接触不良。

-检查变频器的额定电压是否正确设置。

-检查变频器内部的欠压保护装置是否正常工作。

3.过热故障：过热故障通常是由于变频器内部的温度过高所引起的。

过热可能会导致电力元件受损、控制电路失效等。

处理过热故障的方法有：-检查变频器的散热装置是否正常工作，避免灰尘堆积、风扇失效等问题。

-检查变频器的工作环境是否过于恶劣，避免高温、高湿度、高尘埃等因素对变频器的影响。

-检查变频器的额定电流是否过大，适当调整负载。

-检查变频器的过热保护装置是否正常工作。

4.过流故障：过流故障通常是由于负载电流超过变频器的额定电流所引起的。

过流可能会导致电力元件受损、控制电路失效等。

-检查负载电流是否正常。

可以通过检查负载电动机的额定电流和实际电流来判断是否过载。

-检查变频器的额定电流是否过小，适当调整变频器的容量。

-检查变频器的过流保护装置是否正常工作。

欠压/过压锁定要失能关闭一个Vicor 的DC-DC 转换器，需把Gate In/PC 引脚拉低; 这样做需要一个开关：对于VI-200/VI-J00 转换器，该开关必须最小有能力接收6mA;对Maxi, Mini, Micro 转换器来说，则是最小4mA 。

在没有错误情况而Gate In/PC 容许升高时，它会升至约6V。

VI-200/VI-J00 模块有能力在很低的输入电压下就启动，这是指低于让它们正确地操作的电压。

这就需要使用到锁定电路以针对应用上涉及输入电压可能跌低于低线下限的情况。

Vicor 之Maxi，Mini，Micro 模块已备有内置欠过及过压保护，对于这些转换器，如果需要在转换器预设的输入范围之内锁定，那么，就应该要实现以下的电路。

所有输入源都存有一些噪声，如果把它直接注进一个比较器，可在过度跳点引发抖振毛刺，使用正反馈而加上磁滞效应到电路上能静化跳动过程。

该磁滞电压带，若是大过最高可能的输入电压峰-峰变化，会确保静洁的过渡过程，其寛度应该根据最大预期的噪声及纹波而选定。

涉及高输入电压模块的话，必须小心不要超出那些电阻的额定功率或最高额定电压;一个可行的方法是使用一连串较细的电阻代替单个电阻以便分担功率及电压。

欠压锁定随着输入电压上升，R1 经齐纳管Z1 注电到Q1 之基极，这样使Q1 导通，因而拉下该Gate In/PC 引脚及把模块停止下来。

Q1 保持导通直至该输入电压，经过R3 及R4 分压后，达到1.24V，此1.24V 为U1 (TLV431)之参考电压。

当这情况发生时，U1 从Z1 之阴极分流电流并把该点拉到约1V;这就相应拉低Q1 之基极强使它截止并启动模块。

R2 防止Z1 之漏电流作用而把Q1 拉出截止区。

当该Gate In/PC 引脚走向高电压时，反馈电阻(R5)拉高U1 的参考电压，因而在该电路上加进磁滞效应。

当Gate。

迟滞欠压过压
迟滞、欠压和过压这三个概念在电力系统和电子设备中是非常重要的。

1.迟滞：在电路中，迟滞通常指的是在电压或电流发生变化时，电
路的反应速度。

如果电流或电压变化很快，而电路的反应速度较慢，那么就会出现迟滞现象。

在电源控制系统中，迟滞可能表现为电源开关的响应速度较慢，或者在比较器的输出端口产生一些正反馈。

2.欠压：欠压主要指电源的电压低于正常工作所需的最低电压。

造
成欠压的原因可能是供电线路存在短路、本身的电压不稳定，或者电路负载工作电流大等。

欠压会对电器设备产生不利影响，可能导致设备无法正常工作或损坏。

3.过压：过压则正好与欠压相反，它指的是电源的电压超过了正常
工作所需的最高电压。

过压的产生原因包括雷击感应的过电压、操作过电压（例如合闸、分闸等）、换相过电压以及关断过电压等。

过压会对电器设备造成严重危害，可能导致设备发热严重、功率增加、甚至烧毁。

在实际应用中，我们需要通过适当的电源设计和控制系统来避免欠压和过压情况的发生，以确保电器设备和整个系统的稳定运行。
