OZ系列液晶彩电背光灯驱动控制电路维修资料

OZ系列液晶彩电背光灯驱动控制电路维修资料

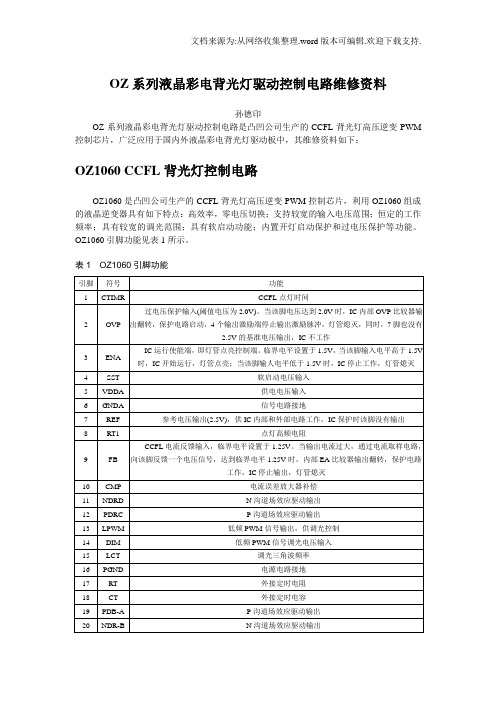

OZ系列液晶彩电背光灯驱动控制电路维修资料孙德印OZ系列液晶彩电背光灯驱动控制电路是凸凹公司生产的CCFL背光灯高压逆变PWM 控制芯片，广泛应用于国内外液晶彩电背光灯驱动板中，其维修资料如下：OZ1060 CCFL背光灯控制电路OZ1060是凸凹公司生产的CCFL背光灯高压逆变PWM控制芯片，利用OZ1060组成的液晶逆变器具有如下特点：高效率，零电压切换；支持较宽的输入电压范围；恒定的工作频率；具有较宽的调光范围；具有软启动功能；内置开灯启动保护和过电压保护等功能。

OZ1060引脚功能见表1所示。

表1 OZ1060引脚功能OZ960 CCFL背光灯控制电路OZ960是OZMicro公司研发的一款CCFL背光灯控制高效率零电压切换的DC-AC转换脉冲发生电路，内部电路方框图见图1所示，内置灯管开路保护、过压保护、欠压保护等切断脉冲保护电路。

OZ960具有较宽的输入电压范围和固定的运转频率，其亮度控制可用一个模拟电压或低频的脉冲宽度调制PWM信号控制。

OZ960引脚功能和维修数据见表2。

表2 OZ960引脚功能和维修数据OZ962 CCFL背光灯控制电路OZ962是OZMicro公司研发的CCFL背光灯控制电路，内部电路方框图见图2所示，内置灯管电流检测保护、过压保护电路。

应用电路见图3所示，OZ962引脚功能见表3。

表3 OZ962引脚功能OZ964 CCFL背光灯控制电路OZ964是CCFL背光灯控制电路，其内部电路方框图见图4所示。

内置PWM调光控制电路、软启动等电路，并设有开灯启动保护和过电压保护电路，具有输入电压超低及关闭延迟保护特点，支持宽电压范围输入，在奇美品牌液晶屏所配逆变器上得到了广泛应用。

该IC产品封装分为DIP-20和SOP-20两种，引脚功能完全相同，若不考虑安装因素两者可以直接代换。

OZ964引脚功能和对地电压、对地电阻见表4所示。

表4 OZ964引脚功能与对地参数OZ965 CCFL背光灯控制电路OZ965是OZMicro公司研发的CCFL背光灯控制电路，内部电路方框图见图5所示，内置灯管电流检测保护、过压保护电路。

OZ9938电路原理讲解

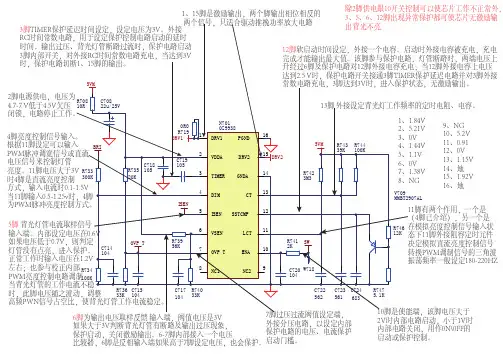

OZ9938电路原理讲解

�点特能性列下有2557DL。用应的泛广 到得中际实在�案方决解的高益效本成得获能就件元部外的少最需只供提员人计设为�以所 �能功护保多众和耗功机待低有拥还�出输压稳现实�比空占制控地确精可�点优等廉低格价 、良优能性、便简试调装安、单简路电围外、少量数脚管有具�器制调MWP端单型流电于属 它。计设而用应器换变CD�CD和线离为专�器制控式模流电率频定固能性高款一的发开技科 贸崇lareneG metsyS由是1486GS。下以W1于小需必率功耗消路电�时应供常照仍源电入输 �下况情的率功出输有没载负当�品产源电的下以W07载满在是求要其�legnA eulB为之称亦 �思意的能功保环为noitcnuF neerG。CI的noitcnuF neerG有具等X486及GX483了现出�下 势趋的苛严越来越求要规安和保环及化体积越来越品产新于由但��3483CU、2483CU如� 列系X483CU用采多大CI MWP的期早�实现为成已化型小与化成集的源电关开�前目
。式方的比空占变改来率频作工关开变改过通�定恒 度宽冲脉通导�MFP为写缩,noitaludoM ycneuqerF esluP�制调率频冲脉 )2 。式方的比空占变改 来度 宽冲脉变改过通�定恒期周关开。�MWP为写缩,noitaludoM htdiW esluP�制调度宽冲脉 )1 �式方种三下以有�理原制控CRT按。的 出输压稳制控来法方的�CRT为写缩,lortnoC oitaR emiT�制控率比间时用利是源电关开
。V81在位钳压电出输大最其。IME的好良现实可�极出输�路电出输拉推即�柱腾图有具 。护保压过现实能功该用 利可也�护保温过现实以度温境环感传来�RCTN�阻电敏热数系度温负个一接外过通可 。靠可、定稳更作工使�能功�OLVU�定锁压电低有设还�外此。能功护保 路短、载过供提并�制控制限率功现实内围范入输CA的大较个一在可路电偿补压电建内 。性定稳的路回流电下式模作工续连证保可�路电偿补率斜步同建内 。率频变改易轻可 值阻电变改�定决来阻电接外个一过通率频作工的它�器制控MWP的率频定固是2557DL 。率效换转的 源电高提大大可此因�Am3和Aμ03到少减流电作工常正和流电动启�SOMCiB用采于由 。压电出输的定稳 供提时同�耗功低现实以式模机待入进低降性线会率频的M WP �时时载负低和载负无在

arduino相关电路原理

arduino相关电路原理

arduino相关电路原理

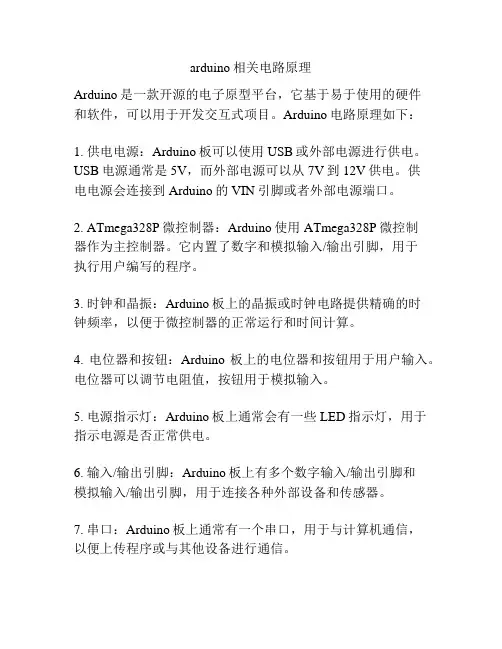

Arduino是一款开源的电子原型平台，它基于易于使用的硬件
和软件，可以用于开发交互式项目。

Arduino电路原理如下：
1. 供电电源：Arduino板可以使用USB或外部电源进行供电。

USB电源通常是5V，而外部电源可以从7V到12V供电。

供
电电源会连接到Arduino的VIN引脚或者外部电源端口。

2. ATmega328P微控制器：Arduino使用ATmega328P微控制
器作为主控制器。

它内置了数字和模拟输入/输出引脚，用于
执行用户编写的程序。

3. 时钟和晶振：Arduino板上的晶振或时钟电路提供精确的时
钟频率，以便于微控制器的正常运行和时间计算。

4. 电位器和按钮：Arduino板上的电位器和按钮用于用户输入。

电位器可以调节电阻值，按钮用于模拟输入。

5. 电源指示灯：Arduino板上通常会有一些LED指示灯，用于指示电源是否正常供电。

6. 输入/输出引脚：Arduino板上有多个数字输入/输出引脚和
模拟输入/输出引脚，用于连接各种外部设备和传感器。

7. 串口：Arduino板上通常有一个串口，用于与计算机通信，
以便上传程序或与其他设备进行通信。

以上是Arduino电路原理的一般示意，具体的电路原理可以根据不同的Arduino板型和项目需求而有所不同。

LCDTV电源逆变器工作原理OZ9939939,推挽、半桥、全桥电路

LCDTV电源逆变器工作原理OZ9939939,推挽、半桥、全桥电路

Vout
CCFL
Iout
电源逆变器原理框图
控制 信号
驱动 芯片
电源 供电
开关 电路
电压反馈 电流反馈
谐振 电路
负载 CCFL
电源供电
LCD TV22寸及以下 ＋12V、14V等
LCD TV26寸及以上 ＋24V
Lips二合一电源 ＋24V、120V、400V
CCFL
形状：I形、L形、U形、W形 物理特性：
电压反馈
电流反馈
实例分析
以公司自己开发的LIPS22二合一电源为例，着重分析逆变器 部分
LIPS22电源输入12V/2.5A左右，电压范围10.8－13.2V 输出4灯，直形灯管 启动时，灯管两端电压＝1.9kV ，f＝60kHz 正常工作时，灯管两端电压＝ 780Vrms/7mA ，f＝43kHz LPWM间歇频率＝125Hz左右 具有OLP开灯保护、OVP过压保护、2K电阻高压端对地保护
OZ9938/OZ9939
正常操作时序图
OZ9938/OZ9939
点灯期间的开灯保护时序图
OZ9938/OZ9939
正常工作时的开灯保护时序图
OZ9938/OZ9939
正常工作时过压/过流保护时序图
内部密封惰性气体和水银的气体放电管，当两端加上
电压时，因发生电离而发出可见光。
电气特性：
CCFL
点灯曲线
工作曲线
CCFL
冷阴极管在开始崩溃前等效阻抗为一极 大阻抗（约100MΩ），一旦崩溃后阻抗 急剧下降为低阻抗（约100KΩ）。因此 需要一个满足CCFL崩溃前后的电压与频 率曲线。高阻抗时提供高电压高频率， 低阻抗时提供低电压低频率来减小变压 器的匝数比和提高逆变器的效率。

液晶电视电源板维修经验及高压板去保护

液晶电视电源板维修经验及高压板去保护

液晶电视电源板维修经验及高压板去保护以下是整理的经验，供参考：1、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。

当按“待机”键后，CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V)后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。

2、什么是PFC电路? PFC电路说白了就是把桥堆整流后的+300V 电压升高到+375V----+400V。

这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同，都一样。

测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V，说明PFC电路未工作，主查PFC振荡集成电路。

3、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。

再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。

如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。

4、40英寸以下的一般输出+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。

其中+5 V 为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。

在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。

5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接(或将一只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出。

在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。

所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载(或在+12V输出端接一只摩托车灯泡作假负载)即可。

电路原理解说

电路原理解说

1.第二节总体方案的确定一．系统的运动方试与伺服系统的选择由于改造后的经济型数控车床具有定位、直线插补、圆弧插补、暂停、循环加工、螺纹加工等功能，所以应该选用连续控制系统。

考虑到经济型数控机床加工精度要求不高，为了简化结构、降低成本，采用步进电机开环控制系统。

二．计算机系统根据机床要求，采用8位机。

由于MCS—51系列单片机的特点之一是硬件设计简单，系统结构紧凑。

对于简单的应用场合，MCS—51系统的最小系统用一片8031外扩一片EPROM就能满足功能的要求，对于复杂的应用场合，可以利用MCS—51的扩展功能，构成功能强、规模较大的系统。

所以应选用8031单片机。

三．机床传动方式2.为了实现机床所要求的分辨率，采用步进电机经齿轮减速再传动丝杠。

为了保证一定的传动精度和平稳性，尽量减小摩擦力，选用滚珠丝杠螺母副。

同时，为了提高传动刚度和消除间隙，采用有预加负载荷的结构。

传动齿轮也要采用消除齿侧间隙的结构。

由于改造后的经济型数控车床具有定位、直线插补、圆弧插补、暂停、循环加工、等功能，所以应该选用连续控制系统。

考虑到经济型数控车床3.加工精度要求不高，为了简化结构、降低成本，采用步进电机开环控制系统。

4.选择芯片原则在选择程序存储器芯片时，首先满足程序容量，其次在价格合理情况下尽量选用容量大的芯片。

选用8051单片机，扩展2片8KB数据存储器6264和2片8KB的程序存储器2764芯片，共扩展4片芯片，选用线选法5.数据线的连接：存储器的8位数据线D0～D7接P0口（P0.0～P0.7）。

单片机规定指令码和数据都由P0口读入，数位对应相连即可。

地址锁存器地址锁存器就是一个暂存器，它根据控制信号的状态，将总线上地址代码暂存起来。

首先由CPU发出存储器地址，同时发出允许锁存信号ALE给锁存器，当锁存器接到该信号后将地址/数据总线上的地址锁存在总线上，随后才能传输数据，以74LS373为例，共有8个输入端D1—D8及8个输出端Q1—Q8。

基于OZ9938LCD背光高压板工作原理解析与检测

基于OZ9938LCD背光高压板工作原理解析与检测
高自力
【期刊名称】《电脑知识与技术》
【年(卷),期】2011(007)015
【摘要】背光高压电源板为液晶显示器CCFL提供电源,由于工作在高电压大电流,因而背光高压板的故障率在液晶显示器故障中占有较大的比例,由于机型种类繁多,以及缺乏相关的技术资料,使我们对背光板高压板的检测带来了一定的困难.该文结合被广泛应用的OZ9938所构成LCD显示器背光高压典型电路,分析和总结了背光逆变高压电路的工作原理与检测的方法.
【总页数】3页(P3679-3681)
【作者】高自力
【作者单位】徐州市广播电视大学,江苏徐州,221006
【正文语种】中文
【中图分类】TN873
【相关文献】
1.凌志LS 400车高控制传感器工作原理及电路检测 [J], 徐礼超
2.DAM中波发射机直流稳压板工作原理及调制B-电源的调整方法 [J], 李大东
3.EL背光灯工作原理与维修 [J], 无
4.莱尔德科技推出T-lam SS LLD层压板用于背光模组的LED发光器 [J],
5.智能压板综合防误闭锁系统的工作原理与闭锁方案研究 [J], 李长宁; 方正飞
因版权原因，仅展示原文概要，查看原文内容请购买。

美格GMC1950液晶显示两秒黑屏维修及电路图

美格GMC1950液晶显示两秒黑屏维修及电路图

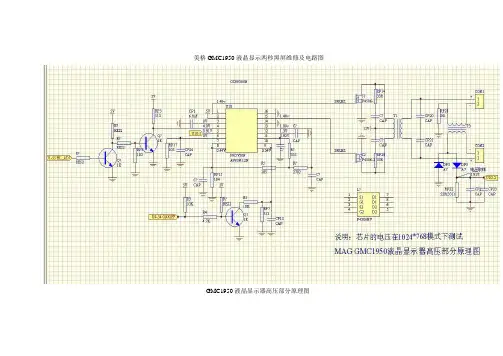

GMC1950液晶显示器高压部分原理图
根据故障现象，故障部位应该在高压电路，此机的高压PWM控制芯片型号为A993N1.2N,在网上很难查到相关资料,通过实物绘制出电路,经过比对发现和OZ9938GN的管脚排列定义基本相同,修机的时候可做参考。

将PWM芯片的3脚用一个10K电阻接地，去掉芯片的保护，显示能显示，但图像水平上有一条条的细线闪动，象是电源干扰，测量12V电源很稳定，用手摸显示屏上下背光两端，发现有一处很热，拆开屏幕，发现有一根灯管的严重变黑，能发光但不是很亮，用一根新的灯管换上，拆掉3脚的电阻，通电机器恢复正常，本机是因灯管老化，造成高压电流变大过载保护。

OZ9938电路原理讲解


图1-1 反激式开关电源典型电路结构
由于高频变压器的磁芯只有一个输出端，而MOS开关功率管导通时，次级整流 二极管截止，电能就储存在高频变压器的初级电感线圈中；当MOS功率管关断时 整流二极管导通，初级线圈上的电能传输给次极绕组，并经过次级整流二极管输 出，故称之为单端反激式。
第一节
开关电源的干扰特性及其抑制措施
图2-1输入端抑制传导干扰电路（EMI）
该滤波器是一典型的低通滤波器，使开关电源产生的一些高频脉冲干扰经过它后得到极大 的衰减，能较好的滤除来源于电网或者传入电网的干扰，使其符合FCC、CE、VDE等标准。 图中L901、L902为共模扼流圈，它是绕在同一磁环上的两只独立的线圈，圈数相同，绕向 相反，在磁环中产生的磁通相互抵消，磁芯不会饱和，主要抑制共模干扰，感值愈大对低频干 扰抑制效果愈佳。这样绕制的滤波电感抑制共模干扰的性能大大提高。L901、 L902分别选择 感值为2.0mH和15mH的共模扼流圈。 C901、C902为共模电容，主要抑制差模干扰，即火线和零线分别与地之间的干扰。电容值 愈大对低频干扰抑制效果愈好，在这里选用102PF/250V。 C903、C904为差模电容，主要抑制共模干扰，即抑制火线和零线之间的干扰。电容值愈大 对低频干扰抑制效果愈佳，在这里选用0.47uF/300V。有时为了降低成本也可将C904省去。 图中CN901为插座，接电网电压。F901为保险丝，电路中采用了规格为2A/250V的保险丝， 它在高压时熔断，可防止设备在突发的高压时引起的破坏。NR901为负温度系数热敏电阻，开 机瞬间温度低，阻抗大，防止电流对回路的浪涌冲击。常温下其规格为5A/5Ω。R901、R902 对抗干扰电容起泄放作用，可于关机后迅速消耗掉C903储存的电能，防止带电损耗元件。它们 的规格都为1MΩ，一般采用金属釉材料。 输出端的干扰抑制，主要也是靠高频滤波器，电路图如下所示： 滤波电感由于工作在直流大电流状态下，磁芯在较大的磁场强 度下工作，容易包含，一旦饱和，电感即失去滤波作用。因此必 须采用饱和磁场强度很大的恒μ磁心，如铁鎳钼磁粉芯等金属磁 芯。[2] 由于输出干扰的频谱相当丰富，从几十赫兹到几十兆赫兹均含 分量。由于在高频的情况下，滤波电容等效由纯电容（C）、等 效串联电阻（RES） 和等效串联电感（LES）构成的串联电路。 在工作频率f超过电容器的自谐振频率fr时，电容器就起到电感的 作用。

背光去保护方法

TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护,MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ99768脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9743 15 对地短路BD9215F 23欠压保护 17过压保护 18过流保护BD9893: 10脚接地BD9893F 7脚对地BD9897FSBIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15 吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功OB3306QPOB3328UNQP0B3316NQP 5脚对地OB3316QP功能；1；ON/OF电压输入2；比较端电容。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

常见的LD7552有8脚DIP和SOP两种封装，其各引脚功能分别如下所示： GND：接地。 COMP：反馈电压输入端。用于提供PWM调节信息，PWM占空比就是由它控制。 VCC：启动电流和供电输入端。。 RT：参考设置端。通过连接一个电阻接地来为LD7552提供一个恒定的电流，改变电阻 阻值将改变PWM的频率。 CS：电流传感端。当该端电压达到一个阈值时芯片会停止输出,从而实现过流保护。 OUT：PWM脉冲输出端。图腾柱（即推拉输出电路）输出极驱动功率开关管。
第一讲、开关电源的基本工作原理
开关电源是利用时间比率控制（Time Ratio Control,缩写为TRC）的方法来控制稳压输出 的。按TRC控制原理，有以下三种方式： 1) 脉冲宽度调制（Pulse Width Modulation,缩写为PWM）。开关周期恒定，通过改变脉冲宽 度来 改变占空比的方式。 2) 脉冲频率调制（Pulse Frequency Modulation,缩写为PFM）导通脉冲宽度 恒定，通过改变开关工作频率来改变占空比的方式。 3）混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改 变的方式， 它是以上二种方式的混合。 在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调 制型。本设计采用的就是脉宽调制型（PWM）开关稳压电源，其基 本原理可参见右图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度， 脉冲越宽，其直流平均电压值就越高。直流平均电压Uo可由公式计算，即 Uo=Um×T1/T 式中Um —矩形脉冲最大电压值； T —矩形脉冲周期； T1 —矩形脉冲宽度。
L 90 3 7 3A -2 5 3-91 LC92 3 + Nhomakorabea1
2
C92 4 + 1 00 0 UF /1 6 V
4 70 UF/ 16 V
图1-2输出端抑制传导干扰电路
值大的滤波电容对低频干扰比较敏感，相反，值小的滤波电容吸收高频干扰的效果比较 好。因此不能光采用大电解电容滤波C923，还必须加接自谐振频率很高的电容器C924。
第二节
脉宽调制控制器LD7552
2.1 PWM控制器LD7552简介
目前，开关电源的集成化与小型化已成为现实，早期的PWM IC大多采用UC384X系列 （如UC3842、UC3843），但由于新产品越来越积体化及环保和安规要求越来越严苛的趋势 下，出现了384XG及684X等具有Green Function的IC。Green Function为环保功能的意思， 亦称之为Blue Angel，其要求是在满载70W以下的电源产品，当负载没有输出功率的情况下， 输入电源仍照常供应时，电路消耗功率必需小于1W以下。SG6841是由System General崇贸 科技开发的一款高性能固定频率电流模式控制器，专为离线和DC－DC变换器应用而设计。它 属于电流型单端PWM调制器，具有管脚数量少、外围电路简单、安装调试简便、性能优良、 价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥有低待机功耗和众多保护功能， 所以，为设计人员提供只需最少的外部元件就能获得成本效益高的解决方案，在实际中得到 广泛的应用。LD7552有下列性能特点：
脉宽调制型
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。这样， 只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
此外，为因应各种不同的输出功率，开关电源按DC/DC变换器的工作方式分又可 分为反激式（Flyback）、顺向式（Forward）、全桥式（Full Bridge）、半桥式（Half Bridge）和推挽式（Push-Pull）等电路拓扑（Topology）结构。其中单端反激式开关 电源是一种成本最低的电源电路，输出功率为20～100Ｗ，可以同时输出不同的电压 ，且有较好的电压调整率，应用较为广泛其典型的电路如图所示。 藉由PWM IC控制开关管的导通与否，配合次级侧的二极 管和电容，即可得到稳定DC电压的输出。Ui为含有一定交流 成份的直流电压，由开关功率管斩波和高频变压器降压，将 储存于在变压器的能量传递给次级侧，转换成所需电压值的 方波，最后再将这个方波电压经整流滤波变为所需要的直流 电压。此外改变变压器初、次级的圈数，就可以得到想要的 DC电源。PWM控制电路是这类开关电源的核心，它通过取 样反馈闭环回路，调整高频开关元件的开关时间比例即占空 比，以达到稳定输出电压的目的。
此外，输出干扰的幅度还与PCB板的布线有很大关系，不合理的布线往往会使干扰幅度 大几倍，尤其是接地点的安排特别重要。
1.2 辐射干扰及其抑制措施
从空间传入的干扰称为辐射干扰，一般是指耦合干扰，即干扰能量通过空间介质进行 近场感应。由于开关电源一般工作在低压大电流情况下，因而磁场干扰大于电场干扰。主 要由开关变压器的漏感、开关功率管在开关转换时的大电流脉冲、开关二极管反向恢复的 硬特性等引起。 辐射干扰的抑制主要靠屏蔽。对电场可采用导电良好的材料，而磁场屏蔽则应采用导 磁率较高的材料。在本文中就不作详细论述。 抑制干扰最有效的方法，是尽量减少干扰源的干扰能量。对开关电源变压器要减少其 漏感，并选择开关参数优良的晶体管和软恢复的开关二极管。
图2-1输入端抑制传导干扰电路（EMI）
该滤波器是一典型的低通滤波器，使开关电源产生的一些高频脉冲干扰经过它后得到极大 的衰减，能较好的滤除来源于电网或者传入电网的干扰，使其符合FCC、CE、VDE等标准。 图中L901、L902为共模扼流圈，它是绕在同一磁环上的两只独立的线圈，圈数相同，绕向 相反，在磁环中产生的磁通相互抵消，磁芯不会饱和，主要抑制共模干扰，感值愈大对低频干 扰抑制效果愈佳。这样绕制的滤波电感抑制共模干扰的性能大大提高。L901、 L902分别选择 感值为2.0mH和15mH的共模扼流圈。 C901、C902为共模电容，主要抑制差模干扰，即火线和零线分别与地之间的干扰。电容值 愈大对低频干扰抑制效果愈好，在这里选用102PF/250V。 C903、C904为差模电容，主要抑制共模干扰，即抑制火线和零线之间的干扰。电容值愈大 对低频干扰抑制效果愈佳，在这里选用0.47uF/300V。有时为了降低成本也可将C904省去。 图中CN901为插座，接电网电压。F901为保险丝，电路中采用了规格为2A/250V的保险丝， 它在高压时熔断，可防止设备在突发的高压时引起的破坏。NR901为负温度系数热敏电阻，开 机瞬间温度低，阻抗大，防止电流对回路的浪涌冲击。常温下其规格为5A/5Ω。R901、R902 对抗干扰电容起泄放作用，可于关机后迅速消耗掉C903储存的电能，防止带电损耗元件。它们 的规格都为1MΩ，一般采用金属釉材料。 输出端的干扰抑制，主要也是靠高频滤波器，电路图如下所示： 滤波电感由于工作在直流大电流状态下，磁芯在较大的磁场强 度下工作，容易包含，一旦饱和，电感即失去滤波作用。因此必 须采用饱和磁场强度很大的恒μ磁心，如铁鎳钼磁粉芯等金属磁 芯。[2] 由于输出干扰的频谱相当丰富，从几十赫兹到几十兆赫兹均含 分量。由于在高频的情况下，滤波电容等效由纯电容（C）、等 效串联电阻（RES） 和等效串联电感（LES）构成的串联电路。 在工作频率f超过电容器的自谐振频率fr时，电容器就起到电感的 作用。
TV电源原理
客户服务处
FEB-07-07
LCD TV电源介绍
因液晶屏本身没有发光功能，这就需要在液晶屏后加一个照明系统，该背光照明系 统由发光部件、能使光线均匀照射在液晶表示面的导光板和驱动发光部件的电源构成。 现在发光部件的主流为被称作冷阴极管的萤光管。其发光原理与室内照明用的热阴管类 似，但不需象热阴管那样先预热灯丝，它在较低温状态就能点亮，因此叫冷阴极管。但 要驱动这种冷阴极管需要能输出1000~1500V交流电压的特殊电源。 由于一般市用电网提供的是220V/50Hz或110V/60Hz的交流电压，而显示器（不论是早 期的CRT管，还是新兴的LCD显示器，乃至LCD－TV）的大部分电路是工作在低压的条件下， 所以需要在显示器上专门配有电源电路。其作用就是将市电的交流电压转换成为12V的直 流电压输出，从而向显示器供电。由于显示器内部的主板上还有DC-DC电压转换器以获得 8V/5V/3.3V/2.5V电压，所以电源输出的12V的直流电压就能满足显示器工作的要求。鉴 于此，要实现这一特殊的电源，就要从12V直流电压转换到1000~1500V交流电压，这就是 Inverter。而从交流电压转换到12V直流电压的即为Adapter。 早期，冠捷电子采用Adapter和Inverter分开的方式实现对显示器的供电。Adapter采 用的PWM IC为UC3842或UC3843、Inverter采用的PWM IC为TL1451。后来，出于Cost down的考虑，采用Adapter和Inverter一体化的方案，Adapter部分采用的PWM IC LD7552、Inverter部分采用的PWM IC为OZ9938。随着灯管的增加及所需的功率不断增加， Inverter部分回路的设计方案得到转变，由原来的Royer回路变为全桥式回路，为此应用 到OZ9938IC。
