电容的型号和识别

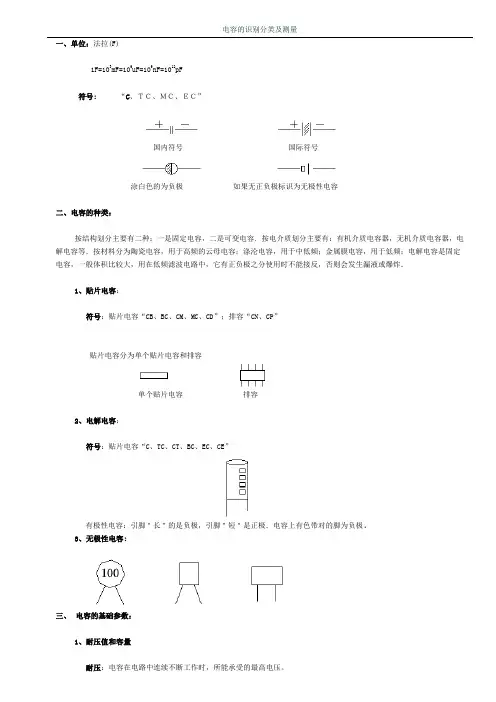

电容的识别分类及测量一、单位：法拉(F)1F=103mF=106uF=109nF=1012pF符号：“C、ＴＣ、ＭＣ、ＥＣ”国内符号国际符号涂白色的为负极如果无正负极标识为无极性电容二、电容的种类：按结构划分主要有二种：一是固定电容，二是可变电容．按电介质划分主要有：有机介质电容器，无机介质电容器，电解电容等．按材料分为陶瓷电容，用于高频的云母电容；涤沦电容，用于中低频；金属膜电容，用于低频；电解电容是固定电容，一般体积比较大，用在低频滤波电路中，它有正负极之分使用时不能接反，否则会发生漏液或爆炸．1、贴片电容：符号：贴片电容“CB、BC、CM、MC、CD”；排容“CN、CP”贴片电容分为单个贴片电容和排容单个贴片电容排容2、电解电容：符号：贴片电容“C、TC、CT、BC、EC、CE”有极性电容：引脚＂长＂的是负极，引脚＂短＂是正极．电容上有色带对的脚为负极．3、无极性电容：三、电容的基础参数：1、耐压值和容量耐压：电容在电路中连续不断工作时，所能承受的最高电压。

容量：电容储存电荷的能力叫做容量，容量越大储存的电荷越多，反之越少。

例：Ａ：电容标识：25V,1300uF,表示耐压为25V,容量为1300ufＢ：电容标识：16V,2200uF,表示而耐为16V,容量为2200uFＣ：无极性电容标识：100,表示容量为100pFＤ：无极性电容标识：0.01,表示容量为0.01uF2、容抗：电容对交流电呈现出的一各特殊的阻碍作用为容抗，频率与容抗成反比，频率越高容抗越小，因此电容具有通高频阴低频的特性。

当频率一定时，容量与容抗成反比，容量越大容抗越小，容量越小容抗越大。

当频率为0时，即直流电容容抗为无穷大。

四、电容标称方法：电容的第一种标称方法为直标法：如果标称为整数且无单位则读作“pF”；如标称为小数且无单位读作“uF”；如标称三位数且无单位，第一二位为有效数字“AB”，第三位为倍率“10C”；进口电容有“47uFD”，它就是“47uF”；电容标称“3R3”，“R”为小数点，表示“3.3pF”；标称为“0.47k、2.2J”，表示“0.47uF、2.2uF”，“k、J”是误差值；第二种为色标法，与电阻的色标法相同。

电容识别上图举出了一些例子。

其中，电解电容有正负之分，其他都没有。

电容的容量单位为：法（F）、微法（uf），皮法（pf)。

一般我们不用法做单位，因为它太大了。

各单位之间的换算关系为：1F=10e6uf1uf=10e6pf在使用中，还经常见到单位：nf。

1uf=10e3nf 1nf=10e3pf电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。

二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。

还有的例如：10n，即0.01uf；33n，即0.033uf。

后面的63是指电容耐压63v.三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。

（后面的4、3，都表示10的多少次方）。

又如： 332=33X100pf=3300pf。

电容的使用，都应该在指定的耐压下工作。

现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。

一、色环电阻识别技术电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100K二、电容识别1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

贴片电容识别简介贴片电容，也称为贴片电容器，是一种常见的电子元件，被广泛用于电路板和电子设备中。

贴片电容具有体积小，封装方便，性能稳定等特点。

因此，对于电子维修和制造行业的从业人员来说，学会准确识别贴片电容是至关重要的。

本文将介绍如何识别贴片电容以及常见的贴片电容规格和标记。

希望能够帮助读者更加熟悉和了解贴片电容。

贴片电容的外观贴片电容通常采用矩形外观，尺寸小，颜色常见为黑色或白色。

常见的封装方式有0603、0805、1206等。

贴片电容的标记贴片电容的上表面通常会印有特定的标记，用于表示其电容值和电压等信息。

下面是常见的贴片电容标记示例：•104：表示电容值为100000pF，即0.1uF。

•105：表示电容值为1000000pF，即1uF。

•474：表示电容值为47000000pF，即47uF。

•225：表示电容值为2000000pF，即2.2uF。

需要注意的是，这些标记值是以皮法（pF）为单位的。

除了电容值，贴片电容上还可能会印有电压等级、精度等信息。

贴片电容的识别方法要准确识别贴片电容，可以采用以下步骤：1.观察外观：贴片电容具有典型的矩形外观，颜色一般为黑色或白色。

根据尺寸可以初步判断封装类型。

2.查看标记：注意贴片电容上的标记，将标记的数字进行转换，根据上面提到的标记示例来判断电容值和单位。

同时，注意标记上是否还有其他的信息，如电压等级和精度。

3.测试电容值：如果无法准确识别电容值，可以借助电容表或万用表来测试电容值。

将正负极分别接触到电容的两个引脚上，读取电容的值，并进行单位换算，以确认电容的数值。

常见的贴片电容规格以下是一些常见的贴片电容规格：1.0603：尺寸为0.06英寸 × 0.03英寸，体积小，适用于小型电子设备。

2.0805：尺寸为0.08英寸 × 0.05英寸，广泛应用于电子设备中。

3.1206：尺寸为0.12英寸 × 0.06英寸，适用于需要较高电容值的应用。

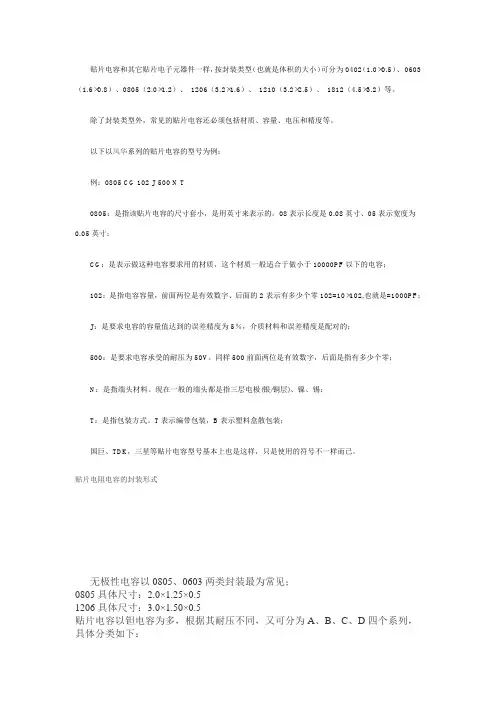

贴片电容和其它贴片电子元器件一样，按封装类型（也就是体积的大小）可分为0402（1.0×0.5）、0603（1.6×0.8）、0805（2.0×1.2）、1206（3.2×1.6）、1210（3.2×2.5）、1812（4.5×3.2）等。

除了封装类型外，常见的贴片电容还必须包括材质、容量、电压和精度等。

以下以风华系列的贴片电容的型号为例：例：0805 CG 102 J 500 N T0805：是指该贴片电容的尺寸套小，是用英寸来表示的。

08表示长度是0.08英寸、05表示宽度为0.05英寸；CG：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容；102：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102=10×102,也就是=1000PF；J：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的；500：是要求电容承受的耐压为50V。

同样500前面两位是有效数字，后面是指有多少个零；N：是指端头材料。

现在一般的端头都是指三层电极(银/铜层)、镍、锡；T：是指包装方式。

T表示编带包装，B表示塑料盒散包装；国巨、TDK，三星等贴片电容型号基本上也是这样，只是使用的符号不一样而已。

贴片电阻电容的封装形式无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25V 尺寸：L:6.0 w3.2D 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。

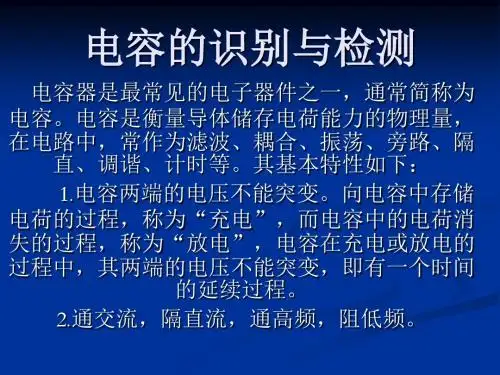

电容器的定义电容器，简称电容，顾名思义，是…装电的容器‟，是一种容纳电荷的器件。

英文名称：capacitor。

一些常用的电容器如图所示。

用字母C表示。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

电容器主要特性参数1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。

电容器的基本单位是法拉(F)，但是，这个单位太大，在实地标注中很少采用。

其它单位关系如下：1F=1000mF1mF=1000μF1μF=1000nF1n=1000pF电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。

电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。

各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

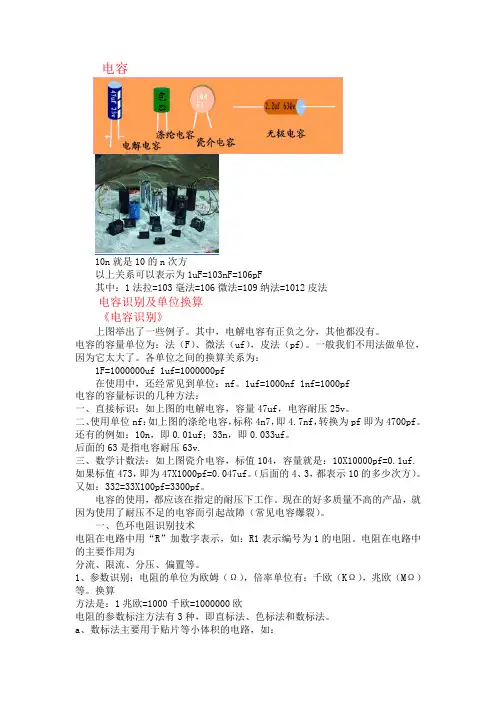

电容10n就是10的n次方以上关系可以表示为1uF=103nF=106pF其中：1法拉=103毫法=106微法=109纳法=1012皮法电容识别及单位换算《电容识别》上图举出了一些例子。

其中，电解电容有正负之分，其他都没有。

电容的容量单位为：法（F）、微法（uf），皮法（pf)。

一般我们不用法做单位，因为它太大了。

各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf在使用中，还经常见到单位：nf。

1uf=1000nf 1nf=1000pf电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。

二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。

还有的例如：10n，即0.01uf；33n，即0.033uf。

后面的63是指电容耐压63v.三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。

（后面的4、3，都表示10的多少次方）。

又如：332=33X100pf=3300pf。

电容的使用，都应该在指定的耐压下工作。

现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。

一、色环电阻识别技术电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）； 104则表示100K二、电容识别1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容大小识别上图举出了一些例子。

其中，电解电容有正负之分，其他都没有。

电容的容量单位为：法（F）、微法（uf），皮法（pf)。

一般我们不用法做单位，因为它太大了。

各单位之间的换算关系为：1F =1000mF=1000×1000uF1uF=1000nF =1000×1000pF电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

电容的使用，都应该在指定的耐压下工作。

现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。

电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。

二、使用单位nF：如上图的涤纶电容，标称4n7=4.7nF=4700pF。

还有的例如：10n=0.01uF；33n=0.033uF。

后面的63是指电容耐压63v.三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pF=0.1uF.如果标值473，即为47X1000pF=0.047uF。

（后面的4、3，都表示10的多少次方）。

又如：332=33X100pF=3300pF102=10×102pF=1000pF224=22×104pF=0.22 uF四、电容容量误差表：符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。

用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。

2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。

前两位为有效数字，后一位表示位率。

即乘以10n，n为第三位数字。

如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。
