母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。
在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。
(自动互联)。
投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。
(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。
(大差比例高值,大差比例低值,小差比例高值,小差比例低值,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。
)2、复合电压闭锁。
非互联状态,Ⅱ母无压,满足复压条件。
Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。
对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。
模块四母差保护检验调试概述母线发生故障的几率较线路低,但故障的影响面很大。
因为母线上通常连有较多的电气元件,母线故障将使这些元件停电,从而造成大面积停电事故,并可能破坏系统的稳定运行,使故障进一步扩大。
母线差动保护能够在母线发生故障时快速地切除隔离故障,保证系统的稳定运行,因此母差保护的调试和维护工作非常重要。
当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时,为尽快隔离故障,保证系统稳定运行,要求启动断路器失灵保护,以较短时间动作于断开母联断路器或分段断路器,再经一时限动作于连接在同一母线上的所有支路的断路器。
现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。
新投入运行的母差保护装置第一年内需进行一次全部检验;微机型母差保护每两年进行一次部分检验,每六年进行一次全部检验。
以下以RCS-915A母差保护为例,说明其检验调试的基本步骤。
即使是同一厂家的相同型号的保护装置,因软件版本号的不同而可能会有个别差异。
1、工作任务现场有高压母线差动保护屏一面,需停电进行保护年检,要求在规定时间内完成保护年检项目。
2、工作条件2.1RCS-915A母线差动保护屏柜。
2.2微机保护测试仪及配套试验线,万用表,兆欧表。
2.3螺钉旋具,绝缘胶布。
3、操作注意事项3.1更换母差保护装置或检验调试中,对于接入母差保护的各电气元件(主变、线路、旁路、母联或分段开关)尤其是运行状态元件,要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。
3.2对于新安装母差保护装置,应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。
3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确,要保证电流切换回路正确可靠。
3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确,检查其复合电压闭锁功能、母联失灵(死区故障)保护、CT断线闭锁、告警功能及各保护单元的出口逻辑(包括失灵保护出口)是否正确。

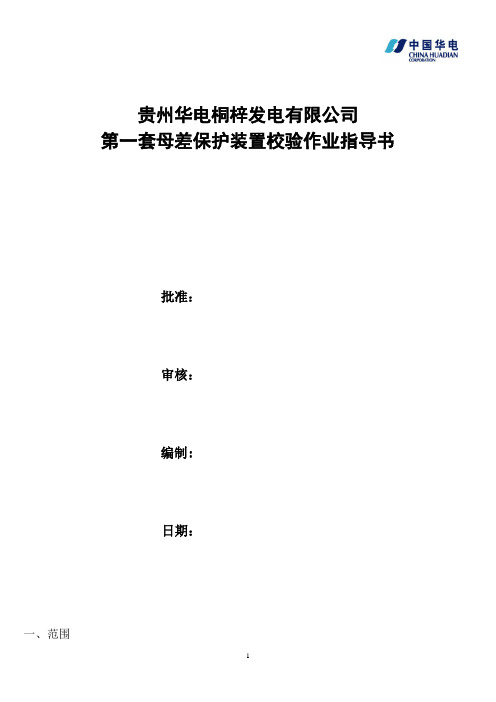

贵州华电桐梓发电有限公司第一套母差保护装置校验作业指导书批准:审核:编制:日期:一、范围本作业指导书适用于桐梓发电有限公司第一套母差保护装置作业程序。
二、引用标准1、中华人民共和国电力行业标准《继电保护和电网安全自动装置检验规程》DL/T 995-2006;2、中国南方电网公司《电气工作票技术规范》Q/CSG 1 0004-2004;3、中国南方电网公司《继电保护运行管理规定》4、《电业安全工作规程(发电厂和变电所电气部分)》DL408-915、《继电保护及安全自动装置技术规程》GB/T 14285-2006;6、国家电力公司《防止电力生产事故的二十五项重点要求》7、中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》8、《继电保护和电网安全自动装置现场工作保安规定》(87)电生供字第254号;9、《静态继电保护及安全自动装置通用技术准则》DL/T 478-200110、《微机继电保护装置运行管理规程》DL/T 587-199611、能源部电力规划设计管理局NDGJ8-1989《火力发电厂、变电所二次接线设计技术规定》12、GB 50171-1992《电气装置安装工程盘、柜及二次回路接线施工及验收规范》三、流程图四、检验前准备1√序号内容标准责任人备注2345678五.作业程序及作业标准12检验内容和工艺标准1.装置外部检查1.1 装置外观检查:是否有破损。
检查结果:。
1.2 装置实际构成情况检查:装置的配置、装置的型号、额定参数(直流电源额定电压、交流额定电流、电压等)是否与设计相符合。
检查结果:。
1.3 设备工艺质量检查:1.3.1 接线检查:检查装置背板插头与端子间的回路接线以及端子排上的外部电缆是否有松动和错线现象。
检查结果:。
1.3.2接地端子检查:装置的接地铜排应可靠接地,所有母差电流应都在保护屏的接地铜排上一点接地。
检查结果:。
1.4 寄生回路检查:检查装置接线是否存在寄生回路。

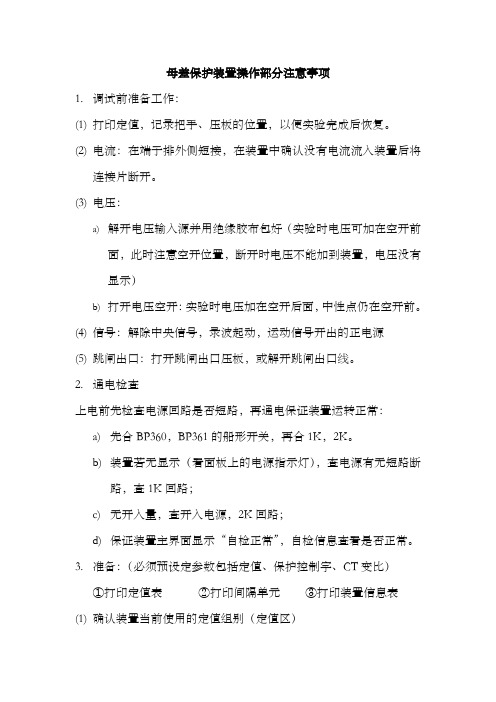

母差保护装置操作部分注意事项1.调试前准备工作:(1)打印定值,记录把手、压板的位置,以便实验完成后恢复。
(2)电流:在端子排外侧短接,在装置中确认没有电流流入装置后将连接片断开。
(3)电压:a)解开电压输入源并用绝缘胶布包好(实验时电压可加在空开前面,此时注意空开位置,断开时电压不能加到装置,电压没有显示)b)打开电压空开:实验时电压加在空开后面,中性点仍在空开前。
(4)信号:解除中央信号,录波起动,运动信号开出的正电源(5)跳闸出口:打开跳闸出口压板,或解开跳闸出口线。
2.通电检查上电前先检查电源回路是否短路,再通电保证装置运转正常:a)先合BP360,BP361的船形开关,再合1K,2K。
b)装置若无显示(看面板上的电源指示灯),查电源有无短路断路,查1K回路;c)无开入量,查开入电源,2K回路;d)保证装置主界面显示‚自检正常‛,自检信息查看是否正常。
3.准备:(必须预设定参数包括定值、保护控制字、CT变比)①打印定值表②打印间隔单元③打印装置信息表(1)确认装置当前使用的定值组别(定值区)a)定值表第一行为‚当前定值组别‛第X 组b)在主接线的界面按上、下键看左下角显示的‚定值组别X‛(2)在‚参数‛-‚保护控制字‛中更改:‚定值组别、强制互联、充电投退差动、出口投退‛。
‚保护控制字‛中定值组别为当前运行定值组别。
(3)在‚整定‛-选择整定定值区(0、1组)后再更改定值区的定值,‚整定‛中(0、1组)为‘修改定值’的组别,此组别应与当前运行定值组别一致。
(4)根据打印的间隔单元报表确定各间隔的刀闸接点、CT变比、失灵接点等a)在‚参数‛-‚运行方式设定‛中更改各间隔刀闸接点的强制或‚自适应‛状态b)在‚预设‛-‚间隔单元‛中设定各间隔的CT变比,备用间隔变比设为最小4.排除故障(1)装置异常信号灯的排除:母线互联、开入异常、TV断线、出口退出、包括电源监视灯是否正常,保护切换把手是否正确,差动开放、失灵开放灯否正常。
母线差动保护调试方法1、区内故障模拟,不加电压,将CT断线闭锁定值抬高。
选取Ⅰ母上任意单元(将相应隔离刀强制至Ⅰ母),任选一相加电流,升至差动保护动作电流值,模拟Ⅰ母区内故障,差动保护瞬时动作,跳开母联及Ⅰ母上所有连接单元。
跳开Ⅰ母、母联保护信号灯亮,信号接点接通,事件自动弹出。
在Ⅱ母线上相同试验,跳开母联及Ⅱ母上所有连接单元。
将任一CT一次值不为0的单元两把隔刀同时短接,模拟倒闸操作,此时模拟上述区内故障,差动保护动作切除两段母线上所有连接单元。
(自动互联)。
投入母线互联压板,重复模拟倒闸过程中区内故障,差动保护动作切除两段母线上所有连接单元。
(手动互联)任选Ⅰ母一单元,Ⅱ母一单元,同名相加大小相等,方向相反的两路电流,电流大于CT断线闭锁定值,母联无流,此时大差平衡,两小差均不平衡,保护装置强制互联,再选Ⅰ母(或Ⅱ母)任一单元加电流大于差流启动值,模拟区内故障,此时差动动作切除两段母线上所有连接单元。
任选Ⅰ母上变比相同的的两个单元,同名相加大小相等,方向相反的的两路电流,固定其中一路,升高另外一路电流至差动动作,根据公式计算比率制动系数,满足说明书条件。
(大差比例高值0.5,大差比例低值0.3,小差比例高值0.6,小差比例低值0.5,当大差高值或小差高值任一动作,且同时大差和小差比例低值均动作,相应比例差动元件动作。
)2、复合电压闭锁。
非互联状态,Ⅱ母无压,满足复压条件。
Ⅰ母加入正常电压,单独于Ⅰ母任一支路加入电流大于差动启动电流定值,小于CT断线闭锁定值,在差流比率制动动作满足条件下,分别验证保护Ⅰ母的电压闭锁中相电压(40.4V),负序电压(4V),零序电压定值(6V),正常电压,相应母线差动不出口,复合电压闭锁任一条件开放,差动出口。
对于Ⅱ母故障,Ⅱ母单元加入故障电流,正常电压,逐项验证Ⅱ母复压开放。
3、CT断线闭锁差动,默认投入,闭锁三相,在Ⅰ母(或Ⅱ母)上任一单元A相加电流至CT断线闭锁定值,延时5S发“CT断线闭锁”事件,CT断线信号灯亮及信号接点闭合,此时另选一单元,A相加故障电流至差动动作值,此时差动不出口,B相故障电流满足差动条件,差动不出口,C相加故障电流满足差动条件,差动不出口。
母线保护调试方法一、装置检查1.检查母线保护装置的外观,确认装置无损坏,各部件齐全。
2.检查母线保护装置的电源连接,确认电源连接正常,无短路、断路现象。
3.检查母线保护装置的信号输入输出连接,确认连接正确无误。
二、电源测试1.给母线保护装置接通电源,测试电源电压是否在规定范围内。
2.测试母线保护装置的电源输出是否正常,各电路板供电是否稳定。
三、绝缘测试1.对母线保护装置进行绝缘测试,包括但不限于输入输出端口、信号线等。
2.测试母线保护装置的绝缘电阻是否符合要求,确保装置的绝缘性能良好。
四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障,测试母线保护装置的反应速度和准确性。
2.对不同类型的故障进行模拟,如短路、断路、过载等,以检验母线保护装置的应对能力。
五、信号检测1.对母线保护装置的信号输入输出进行检测,确保信号正常传输,无干扰、无失真。
2.对母线保护装置的信号处理功能进行测试,如信号过滤、放大等处理过程是否正常。
六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试,确保装置在遇到故障时能够正确判断并执行相应的动作。
2.在不同运行状态下对母线保护装置进行测试,以检验其动作逻辑的正确性和可靠性。
七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准,确保装置在正常运行时的参数准确无误。
2.在不同负载和运行条件下对母线保护装置的整定值进行校准,以检验其参数的稳定性和可靠性。
八、运行试验1.将母线保护装置接入实际运行环境中,进行长时间运行试验,以检验装置在实际运行中的性能和稳定性。
母差保护(微机型)检验作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人:监护人:1.3 人员分工2 作业程序和作业标准2.1 开工2.2 检修电源的使用2.3检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5 完工2.6 状态检查状态检查人:3 验收记录附录:校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6母线保护装臵验收检验报告6.1逆变电源检查逆变电源的自启动性能6.3定值整定6.3.1整定值的整定6.3.2整定值的失电保护功能6.4开关量输入回路检验6.5输出接点检查6.6零漂及交流回路采样检查6.6.1模拟量输入的幅值特性检验6.6.2模拟量输入的相位特性检验6.6.3 TA调整系数6.7保护定值检验6.7.1差流高定值检验6.7.2比例差动保护检验(制动系数: )6.7.3母联充电短接母联TWJ开入(TWJ=1),向母联TA加电流,同时使母联TWJ变为06.7.4母联过流6.7.5母联死区保护6.7.5.1母联开关处于合位时用母联跳闸接点模拟母联开关跳位开入接点,模拟母线区内故障,保护发母线跳令后,继续通故障电流,母联死区保护动作跳另一条母线6.7.5.2母联开关处于跳位时短接母联TWJ=1和元件1的I母刀闸位臵,将元件1TA、母联TA反极性串联,模拟死区故障,保护只跳I母6.7.6母联失灵保护定值检验模拟母线区内故障,保护向母联TA继续通大于母联失灵电流定值电流,并保证两母差电压闭锁条件开放,经母联失灵保护整定延时动作切除两母线上所有元件。
6.7.7 母联非全相保护保证母联非全相保护的零序或负序电流判据开放,短接母联THWJ开入,非全相保护经整定时限跳母联6.7.8 电压闭锁6.7.9 PT断线检查6.7.10交流电流断线检查7 RCS-918A复合电压闭锁装臵验收检验报告7.1逆变电源检查逆变电源的自启动性能7.2通电初步检验7.3定值整定7.3.1整定值的整定7.3.2整定值的失电保护功能7.4零漂及交流回路采样检查7.4.1模拟量输入的幅值特性检验7.4.2模拟量输入的相位特性检验7.5定值检验7.6输出接点检查8 CT回路直阻测试报告(单位:Ω)9电压N600测量:10整组试验报告10.1整组试验10.2结论:11 六角图测试报告11.1潮流情况11.2交流A、B、C、N相电流的数值及相位检验(以为基准)11.3差流检查12 校验总结。
微机母线差动保护的调试方法介绍摘要:母线是电力系统中的重要的一次设备,母线的作用是集中和分配电能。
母线上接有高压线路、变压器、发电机、分段和母线联络断路器等设备。
若母线发生故障,将使接于母线上的所有设备断路器动作;使其上的全部设备被迫停电,造成大面积停电,危及设备安全,甚至使电力系统稳定性遭到破坏;导致电力系统崩溃瓦解,母线差动保护的重要性尤为突出。
关键词:微机母线保护,工程应用,调试方法。
一、引言现在的微机型母线差动保护大多采用引入隔离刀闸的辅助接点实现对母线运行方式的自适应。
母线保护通过检测各条支路的隔离刀闸的辅助接点,判断各支路连接到哪条母线,并将电流计入对于的差动元件的计算中,这样在进行倒闸操作时不需要改动二次回路。
母线差动保护应当能自动适应运行方式的变化,双母线运行时,各连接元件经常在两段母线之间切换。
母差保护需要正确跟随母线运行方式的变化,才能保证母线保护的正确动作。
二、BP-2B微机母线差动保护装置综述1、BP系列母差保护采用一次穿越电流作为制动电流,是分相瞬时值复式比率微机数字处理的电流差动保护。
本厂使用的BP-2B微机母差保护采用完全电流差动方式。
2、BP-2B微机母差保护有保护元件、闭锁元件和管理元件三大部分组成。
保护元件主要负责各间隔模拟量、开关量的采集,各保护功能的逻辑判别并出口至(TJ)跳闸继电器;闭锁元件主要完成各电压量的采集,各段母线的闭锁逻辑并出口至(BJ)闭锁继电器;管理元件的主要工作是实现人机交流、记录管理和后台通讯。
各个系统相互独立、互相配合、工作在一个稳定的环境中。
装置的操作界面颇具人性化,操作简单、显示内容清晰、主要由三层界面构成;主界面显示主接线图和装置状态信息。
一级界面显示菜单列表及说明。
二级界面显示菜单各选项的详细内容。
3、母线的大差动回路和小差动回路概念,母线上(除母联CT外)所有元件电流和组成大差动回路;各段母线上(包括母联CT)元件电流和组成小差动回路。
母差保护调试作业指导V4.00-201X1012母差保护调试作业指导Ver 4.00.121012编写:审核:批准:长园深瑞继保⾃动化有限公司⼆〇⼀⼆年⼗⽉⽂档升级说明长园深瑞母线保护调试作业指导长园深瑞继保⾃动化有限公司⼆〇⼀⼆年⼗⽉⽬录第⼀部分母线保护版本⽐较 (5)1.1.BP-2B装置 (5)1.1.1. BP-2B标准版本差异 (5)1.1.2. BP-2B地区版本差异 (6)1.2.BP-2C(S)装置 (9)1.2.1. BP-2C(S)装置标准版本 (9)1.2.2. BP-2C(S)装置地区版本 (11)第⼆部分母线保护逻辑调试 (12)1.1.压板逻辑 (12)1.1.1. BP2B保护压板 (12)1.1.2. BP2CS保护压板 (13)1.1.3. 分列压板 (13)1.1.4. BP2C-NW保护压板 (13)1.1.5. 检修压板 (14)1.2.母线保护调试(以标准双母线为例) (14)1.2.1. 交流量精度试验 (14)1.2.2. 开⼊开出试验 (14)1.2.3. 母线保护逻辑试验 (14)1.2.4. 特殊逻辑介绍 (22)1.2.5. 其他常见主接线⽅式说明 (25)第三部分常见问题解答 (32)第⼀部分母线保护版本⽐较1.1.BP-2B装置1.1.1.BP-2B标准版本差异表1 BP-2B标准版本差异说明1.1.2.BP-2B地区版本差异表2 BP-2B地区最新版本差异说明1.2.BP-2C(S)装置1.2.1.BP-2C(S)装置标准版本1.2.2.BP-2C(S)装置地区版本第⼆部分母线保护逻辑调试1.1.压板逻辑1.1.1.BP2B保护压板差动保护、失灵保护只受开关把⼿投退控制;华北地区版本受差动、失灵保护压板投退控制。
除河北南⽹版本外,母联过流保护、母联充电保护(充电是否退差动受母差控制字控制)只受压板投退控制;各主接线⽅式下含有的其他保护为固定投⼊(如母联死区、母联失灵);互联压板跟其他可能报互联的逻辑、控制字是或门关系;分列压板优先级最⾼,只要投⼊分列压板,装置逻辑就认为⼀定是分列运⾏。
模块四母差保护检验调试概述母线发生故障的几率较线路低,但故障的影响面很大。
因为母线上通常连有较多的电气元件,母线故障将使这些元件停电,从而造成大面积停电事故,并可能破坏系统的稳定运行,使故障进一步扩大。
母线差动保护能够在母线发生故障时快速地切除隔离故障,保证系统的稳定运行,因此母差保护的调试和维护工作非常重要。
当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时,为尽快隔离故障,保证系统稳定运行,要求启动断路器失灵保护,以较短时间动作于断开母联断路器或分段断路器,再经一时限动作于连接在同一母线上的所有支路的断路器。
现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。
新投入运行的母差保护装置第一年内需进行一次全部检验;微机型母差保护每两年进行一次部分检验,每六年进行一次全部检验。
以下以RCS-915A母差保护为例,说明其检验调试的基本步骤。
即使是同一厂家的相同型号的保护装置,因软件版本号的不同而可能会有个别差异。
1、工作任务现场有高压母线差动保护屏一面,需停电进行保护年检,要求在规定时间内完成保护年检项目。
2、工作条件2.1 RCS-915A母线差动保护屏柜。
2.2 微机保护测试仪及配套试验线,万用表,兆欧表。
2.3 螺钉旋具,绝缘胶布。
3、操作注意事项3.1更换母差保护装置或检验调试中,对于接入母差保护的各电气元件(主变、线路、旁路、母联或分段开关)尤其是运行状态元件,要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。
3.2对于新安装母差保护装置,应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。
3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确,要保证电流切换回路正确可靠。
3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确,检查其复合电压闭锁功能、母联失灵(死区故障)保护、CT断线闭锁、告警功能及各保护单元的出口逻辑(包括失灵保护出口)是否正确。
线路保护调试作业指导Ver 4.00.121012编写:审核:批准:长园深瑞继保自动化有限公司二〇一二年十月文档升级说明长园深瑞母线保护调试作业指导长园深瑞继保自动化有限公司二〇一二年十月目录第一部分母线保护版本比较 (5)1.1.BP-2B装置 (5)1.1.1. BP-2B标准版本差异 (5)1.1.2. BP-2B地区版本差异 (6)1.2.BP-2C(S)装置 (8)1.2.1. BP-2C(S)装置标准版本 (8)1.2.2. BP-2C(S)装置地区版本 (10)第二部分母线保护逻辑调试 (12)1.1.压板逻辑 (12)1.1.1. BP2B保护压板 (12)1.1.2. BP2CS保护压板 (12)1.1.3. 分列压板 (12)1.1.4. BP2C-NW保护压板 (13)1.1.5. 检修压板 (13)1.2.母线保护调试(以标准双母线为例) (13)1.2.1. 交流量精度试验 (13)1.2.2. 开入开出试验 (13)1.2.3. 母线保护逻辑试验 (14)1.2.4. 特殊逻辑介绍 (21)1.2.5. 其他常见主接线方式说明 (24)第三部分常见问题解答 (31)第一部分母线保护版本比较1.1.BP-2B装置1.1.1.BP-2B标准版本差异表1 BP-2B标准版本差异说明1.1.2.BP-2B地区版本差异表2 BP-2B地区最新版本差异说明1.2.BP-2C(S)装置1.2.1.BP-2C(S)装置标准版本1.2.2.BP-2C(S)装置地区版本第二部分母线保护逻辑调试1.1.压板逻辑1.1.1.BP2B保护压板差动保护、失灵保护只受开关把手投退控制;华北地区版本受差动、失灵保护压板投退控制。
除河北南网版本外,母联过流保护、母联充电保护(充电是否退差动受母差控制字控制)只受压板投退控制;各主接线方式下含有的其他保护为固定投入(如母联死区、母联失灵);互联压板跟其他可能报互联的逻辑、控制字是或门关系;分列压板优先级最高,只要投入分列压板,装置逻辑就认为一定是分列运行。
新线路启动或对母线充电母差保护运行方案探讨摘要:母线是发电厂和变电站最重要的电力元件之一,起着汇集和分配电能的作用。
在双母接线的厂站,新线路启动或母线检修后投入运行时,一般通过倒停母线方式,利用母联开关给线路或母线充电,在操作过程中往往将母差保护退出运行,而只投入母线充电保护,如果运行母线发生故障,故障不能被及时快速地切除,将直接影响系统的安全稳定运行,造成严重后果。
本文以母差保护原理为出发点,对新线路启动或对母线充电过程中母差保护运行方案进行了探讨。
关键词:新线路;母线充电;母差保护1、母差保护原理及动作逻辑浅析母差保护是按收支平衡的原理进行判断和动作的。
在正常运行时,母线上流入流出的电流是一样的:如果母线发生故障,就会产生较大的差流,母差保护装置进行判断后,有选择性地跳开故障母线上的所有断路器将故障切除,以确保正常母线的继续运行。
母差保护一般由启动元件和差动选线元件及其他附属元件组成。
启动元件由大差电流构成,用来判别区内和区外故障:选线元件由小差电流构成,用来选择故障母线,其逻辑见图1。
图1 母线差动保护动作逻辑2、对检修母线充电过程中发生故障及保护动作情况浅析如图2所示,通过母联212#断路器给Ⅱ母充电,母差保护和母联212#断路器充电保护均投入运行。
(1)若在Ⅰ母d1处发生故障,故障点不在母联212#断路器充电保护范围内,但在母差保护范围内,母差保护动作及时将故障点切除。
如果母差保护未投入,只能依靠261#、262#线路对侧开关的后备保护及主变201#后备保护切除故障。
由于后备保护动作时间较长,容易引起系统稳定破坏及主设备的损坏事故。
(2)若在Ⅱ母d2处发生故障,故障点在母联212#断路器充电保护范围内,充电保护动作及时将故障点切除。
若充电保护拒动,母差保护动作可瞬时切除故障,以确保Ⅰ母继续运行。
图23、新站启动时发生故障及保护动作情况浅析(1)Ⅱ母充电时:如图3所示,通过母联212#断路器给Ⅱ母充电(263#线路断路器断开),母差保护及母联212#断路器充电保护投入。
项目名称:东方新希望220变电站调试方案
220kV母差保护调试方案
目录
1. 调试目的 (1)
2. 系统及设备概况 (1)
3. 技术标准和规程规范 (1)
4. 调试应具备的条件 (2)
5. 试验项目 (2)
6. 使用的仪器设备 (3)
7. 检查及注意事项 (3)
8. 质量检查控制 (6)
9. 环境、职业健康、安全风险因素识别和控制措施 (6)
附录2系统试运前静态检查表 (10)
附录3 220kV母差保护调试记录 (11)
220kV母差保护调试方案
1 调试目的
依据《变电站建设工程启动试运及验收规程》(2009年版,简称新启规)的规定和本工程调试技术合同的要求,通过试验对220kV升压站I母、II母母线保护装置及其交直流回路进行全面检查,确保保护装置安全、可靠投入运行,以保证工程顺利投产。
2 试验原理(构成)及系统简介
本期工程220kV升压站电气系统共有13串,每串均采用双母线断路器接线,共有两条母线,每一串一个开关。
本站母差保护采用双套配置,每条母线有两套保护。
全站母差保护装置型号为:
3 技术标准和规程规范
3.1 GB/T 7261—2008《继电保护和安全自动装置基本试验方法》;
3.2 GB/T 14285-2006《继电保护和安全自动装置技术规程》;
3.3 GB/T 15145-2008《输电线路保护装置通用技术条件》;
3.4 GB 50150-2006《电气装置安装工程电气设备交接试验标准》;
3.5 DL 5009.1-2002《电力建设安全工作规程(火力发电厂部分)》;3.6 国家电网安监[2009]664号《安全工作规程(变电部分)》;
3.7 GB/T 19001-2008《质量管理体系要求》;
3.8 GB/T 28001-2001《职业健康安全管理体系规范》;
3.9 GB/T 24001-2004《环境管理体系要求及使用指南》;
3.10公司《质量、安全健康、环境管理手册》(REV
4.1版)
3.11 设计院、制造厂有关图纸及技术资料。
4 调试条件
4.1 现场条件:
4.1.1保护室灯光照明充足、试验电源可靠稳定,
4.1.2地面有临时抑尘措施,
4.1.3安全通道无阻塞,
4.1.4消防设施完善,
4.2 安装条件:
4.2.1 盘柜安装工作已结束,设备标示清晰,经三级验收达到设计要求;
4.2.2 盘柜接地系统完善,具备上电条件;
4.2.3 所属系统的二次接线完毕,电缆挂牌清晰,并经监理检查验收;
4.3 技术准备:
4.3.1 有业主和调度部门提供保护的正式定值;
4.3.2 有齐全的设计图纸与厂家资料;
4.4 安全条件:
4.4.1 调试人员已通过安全技术交底学习,具备上岗资格
5调试方法、调试流程
本站母差保护均为双套配置,以下为一条母线的一套母差保护调试方案,全站4台母差保护装置均相同,调试均以此方案为准。
5.1
5.2 详细调试内容详见附录3。
6 使用的仪器设备
6.1 数字万用表
6.2 数字双钳相位伏安表
6.3 继电保护测试装置
6.4 绝缘电阻测试仪
6.5 其他电气工具
7 检查及注意事项
7.1 应防止TA二次侧开路。
短路TA二次绕组,必须使用短路片或短路线,严紧用导线缠绕。
7.2 严格防止TV二次侧短路或接地,接临时负载,必须装专用的刀闸和可熔保险器。
7.3 二次回路通电试验前,应检查回路上确无人工作后,方可试验。
7.4 电压互感器的二次回路试验时,为防止由二次侧向一次侧反充电,除应二次回路断开外,还应取下一次保险或断开刀闸。
7.5保护调试人员到现场后应再次确认保护配置及端子排的编号;
7.6 电流回路测试应包括N相电流,如幅值很小,应注意使用小量程;
7.7 测试交流电流,交流电压应注意仪表的准确等级不得低于0.5级;
7.8 带负荷检查,在使用钳形相位表测试时,防止因接线松动或用力过猛而导致电流回路开路,试验前督促安装单位对二次端子进行紧固,对电流回路进行清查和整理,以便使用电流钳测试;注意测量表计的量程和档位,防止档位错误而导致的电压回路短路,测试时设专人监护。
8质量检查控制
8.1保护装置功能及整组试验检查正确。
8.2二次回路检查正确。
8.3保护装置带负荷检查正确。
附录3 220kV变电站母差保护调试记录一、220kV母差保护I柜SG B750调试记录
1 SG B750母差保护装置检测
1.1 装置参数
进入相应子菜单,按照液晶上的顺序逐个对应模拟外部实际动作接点进行断开和连通,检查液晶上对应的开关量是否由"0"→"1"。
(正确打√)
(1)交流电流测量精度检查支路1
支路11
(1)母差保护(定值 A)
(1)母差保护逻辑整组试验。
