母差保护调试

110kv母差保护调试方法110kv母差保护是电力系统中重要的一环，保证了电网的安全和稳定运行。

在新建或改造工程完成后，对110kv母差保护进行调试是必不可少的环节。

本文将介绍110kv母差保护调试的方法。

一、准备工作在进行110kv母差保护调试之前，需要做好以下准备工作：1. 检查设备及线路的接线是否正确，确保没有接错或接漏。

2. 确认保护设备的接地方式，检查接地电阻是否满足要求。

3. 检查保护设备的设置参数是否正确，包括故障类型、间隔距离、整定值等。

二、调试步骤1. 检查电源和电源线路，确保供电正常。

同时，检查保护设备的显示屏，确认设备处于正常工作状态。

2. 进行保护设备的初始设置。

根据实际情况，设置保护设备的基本参数，如电压、电流、频率等。

3. 进行保护设备的整定。

根据电网的实际情况，设置保护设备的动作特性曲线和整定值。

可以根据系统的负荷情况和设备的容量来确定整定值。

4. 进行保护设备的稳态和动态测试。

稳态测试主要是检查保护设备在正常工作状态下的响应情况，包括对各种故障类型的判断和动作；动态测试主要是模拟各种故障条件，检查保护设备的动作速度和准确性。

5. 检查保护设备的通讯功能。

如果保护设备具有通讯功能，需要进行通讯测试，确保与上位机或其他设备的通讯正常。

6. 检查保护设备的报警和事件记录功能。

对保护设备的报警和事件记录进行测试，确认设备能够准确记录各种故障情况和操作事件。

7. 进行综合测试。

将保护设备与其他辅助设备进行联调测试，确保各个设备之间的协调工作正常。

三、调试注意事项1. 在调试过程中，要注意保护设备的安全。

尤其是在进行高压测试时，要注意防止触电和电弧的危险。

2. 调试过程中要仔细观察保护设备的显示屏和报警指示灯，及时发现异常情况并处理。

3. 调试结束后，要对整个调试过程进行记录和总结。

记录调试中发现的问题和解决方法，为今后的维护和运维工作提供参考。

总结：110kv母差保护调试是一项重要的工作，通过合理的调试可以确保保护设备的正常运行，并提高电网的安全性和可靠性。

母差保护调试作业指导Ver 4.00.121012编写：审核：批准：长园深瑞继保自动化有限公司二〇一二年十月文档升级说明长园深瑞母线保护调试作业指导长园深瑞继保自动化有限公司二〇一二年十月目录第一部分母线保护版本比较 (5)1.1.BP-2B装置 (5)1.1.1. BP-2B标准版本差异 (5)1.1.2. BP-2B地区版本差异 (6)1.2.BP-2C（S）装置 (9)1.2.1. BP-2C（S）装置标准版本 (9)1.2.2. BP-2C（S）装置地区版本 (11)第二部分母线保护逻辑调试 (12)1.1.压板逻辑 (12)1.1.1. BP2B保护压板 (12)1.1.2. BP2CS保护压板 (13)1.1.3. 分列压板 (13)1.1.4. BP2C-NW保护压板 (13)1.1.5. 检修压板 (14)1.2.母线保护调试(以标准双母线为例) (14)1.2.1. 交流量精度试验 (14)1.2.2. 开入开出试验 (14)1.2.3. 母线保护逻辑试验 (14)1.2.4. 特殊逻辑介绍 (22)1.2.5. 其他常见主接线方式说明 (25)第三部分常见问题解答 (32)第一部分母线保护版本比较1.1.BP-2B装置1.1.1.BP-2B标准版本差异表1 BP-2B标准版本差异说明1.1.2.BP-2B地区版本差异表2 BP-2B地区最新版本差异说明1.2.BP-2C（S）装置1.2.1.BP-2C（S）装置标准版本1.2.2.BP-2C（S）装置地区版本第二部分母线保护逻辑调试1.1.压板逻辑1.1.1.BP2B保护压板差动保护、失灵保护只受开关把手投退控制；华北地区版本受差动、失灵保护压板投退控制。

除河北南网版本外，母联过流保护、母联充电保护（充电是否退差动受母差控制字控制）只受压板投退控制；各主接线方式下含有的其他保护为固定投入（如母联死区、母联失灵）；互联压板跟其他可能报互联的逻辑、控制字是或门关系；分列压板优先级最高，只要投入分列压板，装置逻辑就认为一定是分列运行。

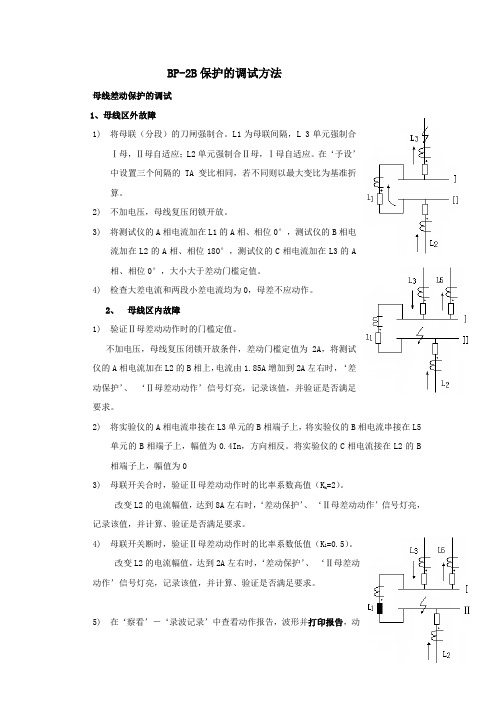

BP-2B保护的调试方法母线差动保护的调试1、母线区外故障1)将母联（分段）的刀闸强制合。

L1为母联间隔，L 3单元强制合Ⅰ母，Ⅱ母自适应；L2单元强制合Ⅱ母，Ⅰ母自适应。

在‘予设’中设置三个间隔的TA变比相同，若不同则以最大变比为基准折算。

2)不加电压，母线复压闭锁开放。

3)将测试仪的A相电流加在L1的A相、相位0°，测试仪的B相电流加在L2的A相、相位180°，测试仪的C相电流加在L3的A相、相位0°，大小大于差动门槛定值。

4)检查大差电流和两段小差电流均为0，母差不应动作。

2、母线区内故障1)验证Ⅱ母差动动作时的门槛定值。

不加电压，母线复压闭锁开放条件，差动门槛定值为2A，将测试仪的A相电流加在L2的B相上，电流由1.85A增加到2A左右时，‘差动保护’、‘Ⅱ母差动动作’信号灯亮，记录该值，并验证是否满足要求。

2)将实验仪的A相电流串接在L3单元的B相端子上，将实验仪的B相电流串接在L5单元的B相端子上，幅值为0.4In，方向相反。

将实验仪的C相电流接在L2的B 相端子上，幅值为03)母联开关合时，验证Ⅱ母差动动作时的比率系数高值（K h=2）。

改变L2的电流幅值，达到8A左右时，‘差动保护’、‘Ⅱ母差动动作’信号灯亮，记录该值，并计算、验证是否满足要求。

4)母联开关断时，验证Ⅱ母差动动作时的比率系数低值（K l=0.5）。

改变L2的电流幅值，达到2A左右时，‘差动保护’、‘Ⅱ母差动动作’信号灯亮，记录该值，并计算、验证是否满足要求。

5)在‘察看’－‘录波记录’中查看动作报告，波形并打印报告，动作是否正确。

注：实验步骤3，4中，L2电流幅值变化至差动动作时间不要超过9秒，否则，报‘CT断线’，闭锁差动。

实验中，不允许长时间加载2倍以上的额定电流。

3、倒闸过程中母线区内故障1)将L2的Ⅰ、Ⅱ母刀闸均强制合或短接其Ⅰ、Ⅱ母刀闸的位置接点，‘互联’信号灯亮，L5加C相电流（大于差动门槛定值），Ⅰ，Ⅱ母同时动作。

母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。

选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。

跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。

在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。

将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。

（自动互联）。

投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。

（手动互联）任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。

任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。

（大差比例高值，大差比例低值，小差比例高值，小差比例低值，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。

）2、复合电压闭锁。

非互联状态，Ⅱ母无压，满足复压条件。

Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。

对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。

模块四母差保护检验调试概述母线发生故障的几率较线路低，但故障的影响面很大。

因为母线上通常连有较多的电气元件，母线故障将使这些元件停电，从而造成大面积停电事故，并可能破坏系统的稳定运行，使故障进一步扩大。

母线差动保护能够在母线发生故障时快速地切除隔离故障，保证系统的稳定运行，因此母差保护的调试和维护工作非常重要。

当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时，为尽快隔离故障，保证系统稳定运行，要求启动断路器失灵保护，以较短时间动作于断开母联断路器或分段断路器，再经一时限动作于连接在同一母线上的所有支路的断路器。

现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。

新投入运行的母差保护装置第一年内需进行一次全部检验；微机型母差保护每两年进行一次部分检验，每六年进行一次全部检验。

以下以RCS-915A母差保护为例，说明其检验调试的基本步骤。

即使是同一厂家的相同型号的保护装置，因软件版本号的不同而可能会有个别差异。

1、工作任务现场有高压母线差动保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。

2、工作条件2.1RCS-915A母线差动保护屏柜。

2.2微机保护测试仪及配套试验线，万用表，兆欧表。

2.3螺钉旋具，绝缘胶布。

3、操作注意事项3.1更换母差保护装置或检验调试中，对于接入母差保护的各电气元件（主变、线路、旁路、母联或分段开关）尤其是运行状态元件，要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。

3.2对于新安装母差保护装置，应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。

3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确，要保证电流切换回路正确可靠。

3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确，检查其复合电压闭锁功能、母联失灵（死区故障）保护、CT断线闭锁、告警功能及各保护单元的出口逻辑（包括失灵保护出口）是否正确。

母线差动保护调试新方法摘要：比率制动原理的母线差动保护因其接线简单，有效识别母线区内故障，在电网中得到广泛应用。

本文提出母差保护定期检验通过读取运行间隔电气量，实现无需隔离运行电流回路的母差保护比率制动系数校验方法。

关键词：继电保护，母差保护，定期检验，调试方法1引言母线差动保护接入母线上的全部连接元件的电流，通过计算母线的差动电流及制动电流，判断母线运行情况，在故障时切除故障母线。

由于涉及间隔较多，在母差保护开展定期检验时，母线上连接的元件一般不停运，需要在端子排处短接各元件的电流回路，并断开端子连接片，对母差保护加试验量调试。

操作过程中，电流回路开路的风险较高，影响设备与人身安全。

0因此，本文提出一种通过网口读取运行间隔电气量，通过备用间隔加入试验电流量，校验母差保护比率制动系数的方法。

2软件功能本调试方法以昂立继保试验仪为平台，搭建母差保护专用测试系统。

软件支持IEC61850-MMS、南瑞继保网络103、长园深瑞网络103通讯规约，从网口读取运行间隔电气量，自动计算当前制动电流及差动电流，输出六路电流，分别加入两个备用间隔，自动调整输出电流，将母差跳闸接点接入试验仪，以跳闸接点状态翻转判断母差动作，使用二分法搜索动作边界并计算出比率系数定值。

目前支持PCS-915和BP-2C两种型号的母线保护调试。

3调试原理3.1BP-2C型母差保护比率系数校验BP-2C型母差保护的复式差动判据：差电流，为母线所有支路电流和的绝对值。

和电流，为母线所有支路电流的绝对值之和。

母线并列运行时，大差比率系数使用高值1；母线分裂运行时，大差比率系数采用低值0.3，小差比率系数固定采用高值1。

3.1.1BP-2C母线大差比率系数高值校验BP-2C母差保护在母联合位时大差比率系数采用高值 =1。

此时大差差动判据可简化如下：3.1.2BP-2C母线大差比率系数低值校验BP-2C母差保护在母联分位时，大差比率系数采用高值 =0.3。

母线差动保护调试方法1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。

选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。

跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。

在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。

将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。

（自动互联）。

投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。

（手动互联）任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。

任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。

（大差比例高值0.5，大差比例低值0.3，小差比例高值0.6，小差比例低值0.5，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。

）2、复合电压闭锁。

非互联状态，Ⅱ母无压，满足复压条件。

Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（40.4V），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。

对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。

3、CT断线闭锁差动，默认投入，闭锁三相，在Ⅰ母（或Ⅱ母）上任一单元A相加电流至CT断线闭锁定值，延时5S发“CT断线闭锁”事件，CT断线信号灯亮及信号接点闭合，此时另选一单元，A相加故障电流至差动动作值，此时差动不出口，B相故障电流满足差动条件，差动不出口，C相加故障电流满足差动条件，差动不出口。

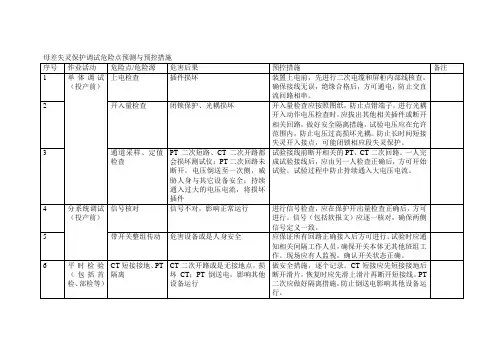

110KV、35KV母差保护调试风险描述
一、危害程度：
电力系统继电保护的正常使用对整个电力系统的安全运行起着至关重要的作用，它是电力系统的保护神。

电力系统继电保护一旦出现拒动或误动，将会严重影响公司安全生产。

尤其是110KV母差保护、35KV母差保护动作范围较大，如果出现误动，可能会造成110KV 主变停电及35KV变电站全停，影响范围极广，对各生产厂矿的正常生产将造成巨大的损失。

二、110KV、35KV母差保护调试时可能存在危险因素有以下这些：
1、通电试验时，走错间隔。

2、在母差保护盘后作业时，误碰出口跳闸回路。

3、通电试验时，对带电间隔的二次安全技术措施采取不完善。

4、母差保护的保护整定值整定错误，母差保护装置误动作出口。

5、间隔单元CT极性接错，造成保护误动作出口。

三、110KV、35KV母差保护调试时采取的措施：
在每次110KV、35KV母差保护调试作业前，编制好母差调试方案，方案中要明确具体的调试步骤、调试项目及方法和采取的安全技术措施；在作业时严格按照方案进行。

针对可能存在的危险因素，方案中主要采取的安全技术措施有以下：
1、对通电间隔进行确认，带电间隔做好标识，防止走错。

2、在母差保护盘后作业时，应对出口跳闸回路进行隔离，防止误
碰、短接造成的出口跳闸。

3、通电试验时，对带电间隔应采取停断路器控制电源或保护出口
压板等技术措施。

4、在试验时，应按照保护方案仔细核对母差保护装置的保护整定
值，与方案准确无误。

5、对每个间隔单元的CT二次接线和极性按照二次原理图图纸进
行检查确认，并做好标识。

35kV母线差动保护的调试周剑平（镇海炼化检安公司）摘要：对BUS1000母线差动保护继电器的原理进行分析，介绍了镇海炼化公司第二热电站35kV母线差动保护的调试方法。

通过合理的调试，减少由于35kV母线差动保护出现误动而引起故障。

关键词：继电器差动保护调试1 概述镇海炼化公司第二热电站35kV及110kV母线的差动保护采用美国通用电气公司（GE）生产的BUS1000保护装置，BUS1000保护装置是一种高速静态保护系统，动作时间可达到10毫秒，灵敏度高，防误动性能好，运行中如出现电流回路断线，经10秒延时即闭锁继电器出口，防止误动作。

BUS1000保护装置对电流互感器的要求不高，允许各回路的电流互感器具有不同的变比，但变比差异不能超过10倍，互感器的最小饱和电压应大于100V。

2000年8月，发生炼油303线电缆炸裂事故，二电站的35kV母差保护出现误动，至使部分装置失电，影响到生产。

因此，搞清BUS1000保护装置误动的原因及采取何种方法解决，如何通过合理的调试来验证保护装置的完好显得尤为重要。

2 BUS1000保护装置的动作原理图1和图2分别为BUS1000保护装置内部故障及外部故障的原理图。

图1 内部故障时BUS1000原理图图2 外部故障时BUS1000原理图被保护母线上各线路的电流互感器（即主电流互感器）二次电流经BUS1000装置中的辅助电流互感器转换为统一的0～1A的电流，再经电流/电压转换板变成0～1V交流电压信号，经整流后成为直流电压信号。

由图中可以看出，整流后的直流电压VF 与各线路的电流之和成正比，VD与各线路的电流之差成正比。

BUS1000保护装置是一个比率制动差动保护，用VF 作制动量，反应制动电流IF，V D 作动作量，反应差动电流ID，VD和VF经加法器和电平比较器后获得以下动作特性：I D -KIF≥0.1式中：ID－差动回路电流；IF－制动回路电流；K－比率制动系数。

WMH-800A一母线差动保护调试步骤定值: 差动电流高定值0.6A 差动电流低定值0.4A制动系数高定值0.5 制动系数低定值0.4对于双母线专设母联接线测试主要有两部分，一是最小动作电流的测试，二是制动系数的测试步骤如下：首先开放复压动作其次动作电流的测试：给母联CT加0.2∠180°，将元件2的I母隔刀合上，加量至0.6∠0°，此时大差启动，继续施加至0.8A，此时小差满足条件，保护动作。

最后制动系数的测试注：母线并列运行时大差取高制动系数，分列运行时取低制动系数，小差一律取高制动系数。

制动系数高定值的测试1 在大差先满足条件的前提下测小差的制动系数1.1 将母联上的两隔刀，断路器置合位，元件2的I母隔刀和元件3的II母隔刀均置为合位，使其处于并列运行的状态。

且母联和元件02，03的TA变比均是和基本变比一样的。

1.2 A，B，C三相电流分别对应接到母联，元件02和03的A相。

1.3 施加IA=0.4∠0°IB=I∠180°分析：此时大差，Id=I Ir=I I母小差Id=I-0.4 Ir=I+0.4 升高让I由0.4增大，至1.2A，保护动作，则，小差的制动系数为1.2-0.4/1.2+0.4=0.5。

2 在小差先满足条件的前提下测大差的制动系数2.1 将母联上的两隔刀，断路器置合位，元件2的I母隔刀和元件3的II母隔刀均置为合位。

且母联和元件02，03的TA变比均是和基本变比一样的。

2.2 A，B，C三相电流分别对应接到母联，元件02和03的A相。

2.3 施加IB=I∠0°IC=0.8∠180°分析：此时II母小差Id=0.8 Ir=0.8 满足条件大差Id=I-0.8 Ir=I+0.8。

让I由0.6A 升高至2.4A，保护动作，经验证，大差的制动系数为2.4-0.8/2.4+0.8=0.5制动系数低定值的测试3在大差先满足条件的前提下测小差的制动系数3.1将1 母联上的两隔刀置为分位，再别将02元件上的I母隔刀。

母差保护调试作业指导V4.00-201X1012母差保护调试作业指导Ver 4.00.121012编写：审核：批准：长园深瑞继保⾃动化有限公司⼆〇⼀⼆年⼗⽉⽂档升级说明长园深瑞母线保护调试作业指导长园深瑞继保⾃动化有限公司⼆〇⼀⼆年⼗⽉⽬录第⼀部分母线保护版本⽐较 (5)1.1.BP-2B装置 (5)1.1.1. BP-2B标准版本差异 (5)1.1.2. BP-2B地区版本差异 (6)1.2.BP-2C（S）装置 (9)1.2.1. BP-2C（S）装置标准版本 (9)1.2.2. BP-2C（S）装置地区版本 (11)第⼆部分母线保护逻辑调试 (12)1.1.压板逻辑 (12)1.1.1. BP2B保护压板 (12)1.1.2. BP2CS保护压板 (13)1.1.3. 分列压板 (13)1.1.4. BP2C-NW保护压板 (13)1.1.5. 检修压板 (14)1.2.母线保护调试(以标准双母线为例) (14)1.2.1. 交流量精度试验 (14)1.2.2. 开⼊开出试验 (14)1.2.3. 母线保护逻辑试验 (14)1.2.4. 特殊逻辑介绍 (22)1.2.5. 其他常见主接线⽅式说明 (25)第三部分常见问题解答 (32)第⼀部分母线保护版本⽐较1.1.BP-2B装置1.1.1.BP-2B标准版本差异表1 BP-2B标准版本差异说明1.1.2.BP-2B地区版本差异表2 BP-2B地区最新版本差异说明1.2.BP-2C（S）装置1.2.1.BP-2C（S）装置标准版本1.2.2.BP-2C（S）装置地区版本第⼆部分母线保护逻辑调试1.1.压板逻辑1.1.1.BP2B保护压板差动保护、失灵保护只受开关把⼿投退控制；华北地区版本受差动、失灵保护压板投退控制。

除河北南⽹版本外，母联过流保护、母联充电保护（充电是否退差动受母差控制字控制）只受压板投退控制；各主接线⽅式下含有的其他保护为固定投⼊（如母联死区、母联失灵）；互联压板跟其他可能报互联的逻辑、控制字是或门关系；分列压板优先级最⾼，只要投⼊分列压板，装置逻辑就认为⼀定是分列运⾏。

35kV母线保护装置调试报告
安装位置：主控室用途:35kV母差
一.装置电源上电检查:
1.加上直流电源，合装置电源开关，装置直流电源消失时保护不应动作，并应有输出接点以起动告警信号。

直流电源恢复时，装置应能自起动。

2.延时几秒钟，装置"运行"绿灯亮，“信号”绿灯灭，“跳闸”红灯保持出厂前状态(如亮可复归)。

液晶屏幕显示主接线状态。

3.低电压自启动测试:启动值120V.
二.程序版本信息:
三.交流采样检查:
2
：
四.开入量检查:
五.开出量检查:
1.信号接点检查:
2.跳闸输出接点检查:
六.保护功能试验
1.比率制动差动保护：
1.2.3.
2.复合电压闭锁z
七.绝缘检查:
用2500V摇表测量交直流囚路对地绝缘电阻，均大于20MQ。

八. NSR-3T1微机母线保护装置母线保护装贵与后台综合自动化系统通讯正常。

九.继电保护检验结论:
1.装置各元器件己按照出厂技术要求检验，符合技术要求。

2.保护特性己作调试，符合装置技术要求。

3.保护装置屏内绝缘良好，符合技术要求。

试验负责人:
试验人员:。

模块四母差保护检验调试概述母线发生故障的几率较线路低，但故障的影响面很大。

因为母线上通常连有较多的电气元件，母线故障将使这些元件停电，从而造成大面积停电事故，并可能破坏系统的稳定运行，使故障进一步扩大。

母线差动保护能够在母线发生故障时快速地切除隔离故障，保证系统的稳定运行，因此母差保护的调试和维护工作非常重要。

当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时，为尽快隔离故障，保证系统稳定运行，要求启动断路器失灵保护，以较短时间动作于断开母联断路器或分段断路器，再经一时限动作于连接在同一母线上的所有支路的断路器。

现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。

新投入运行的母差保护装置第一年内需进行一次全部检验；微机型母差保护每两年进行一次部分检验，每六年进行一次全部检验。

以下以RCS-915A母差保护为例，说明其检验调试的基本步骤。

即使是同一厂家的相同型号的保护装置，因软件版本号的不同而可能会有个别差异。

1、工作任务现场有高压母线差动保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。

2、工作条件2.1 RCS-915A母线差动保护屏柜。

2.2 微机保护测试仪及配套试验线，万用表，兆欧表。

2.3 螺钉旋具，绝缘胶布。

3、操作注意事项3.1更换母差保护装置或检验调试中，对于接入母差保护的各电气元件（主变、线路、旁路、母联或分段开关）尤其是运行状态元件，要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。

3.2对于新安装母差保护装置，应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。

3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确，要保证电流切换回路正确可靠。

3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确，检查其复合电压闭锁功能、母联失灵（死区故障）保护、CT断线闭锁、告警功能及各保护单元的出口逻辑（包括失灵保护出口）是否正确。

东方红变电所35KV母差保护调试方案编制：审核：批准：新钢钒公司能动中心二O一一年月东方红变电所35KV母差保护调试方案一、概述：1、东方红变电所35KV采用双母线双分段的环形供电方式，母差保护于2004年改造后已投运使用七年，按继电保护定检周期规程规定每六年应进行一次全部校验，提钒炼钢厂5号LF炉系统的外部供电工程，由坪二变电所35KV(10U 0224柜)送至提钒炼钢厂3号精炼变电所受电柜，需投运东方红变电所35KV新高压室10U备用柜，对其新增开路母差跳闸回路也需进行回路验证调试。

2、东方红变电所正常运行方式：1147线运行于110KVⅠ母，1148、阳方线运行于110KVⅡ母，新方线于110kVⅡM 热备用，110KV母联运行。

1#主变110KV侧运行于Ⅰ母，带35KVⅠ、Ⅲ母及10KVⅠ母负荷，1#主变中性点接地；2#主变110KV侧运行于Ⅱ母，带10kVⅡ-1 段、Ⅱ-2 段、Ⅲ-1 段母线，35kV 侧开关冷备用；3#主变110KV 侧运行于Ⅰ母，35kVⅡ、Ⅳ段母线，10kV 侧开关冷备用；4#主变110KV侧运行于Ⅱ母，带10kVⅢ-2 段、Ⅳ段母线，35kV 侧开关冷备用；5#主变110KV侧运行于Ⅰ母，带热轧65-1 变电所10kV 0 段母线，6kV 侧开关冷备用。

35kV 母线分列运行，1#、2#分段运行；1#、2#母联冷备用。

35KVⅠ母带2#板坯314运行，35KVⅡ母带方坯316运行、方振332运行，35KVⅢ母带方热329、2#方坯315、1#板坯313 运行，35KVⅣ母带方烂318、方热330、方振1#、方红317运行。

10kV 母线分列运行，Ⅰ-Ⅱ分段冷备用，Ⅱ-Ⅲ分段、Ⅲ-Ⅳ分段运行。

10KVⅠ母带轨梁1#、轨梁4#、1#方坯连铸2#、2#板坯连铸2#、万能2#、方圆坯连铸1#、1#消弧接地变运行；10KVⅡ母带热轧65-2 变1#、2#、3#，热轧65-1 变2#,2#消弧接地变运行；10KVⅢ-1母带热轧65-1 变1#、轨梁2#运行；10KVⅢ-2M带万能1#、轨梁5#、1#方坯连铸1#、3#消弧接地变运行。
