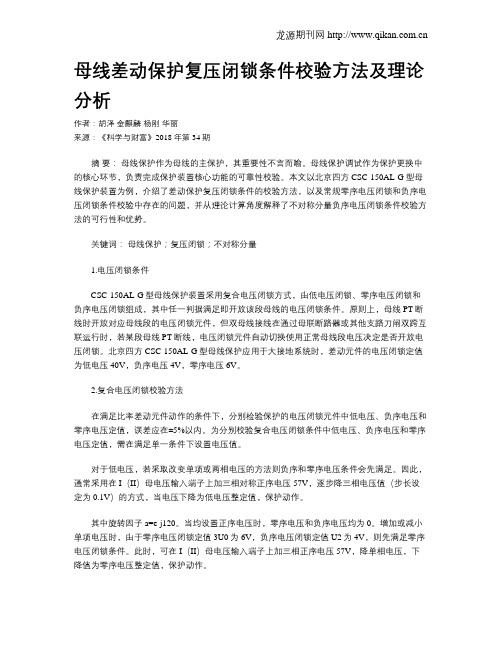

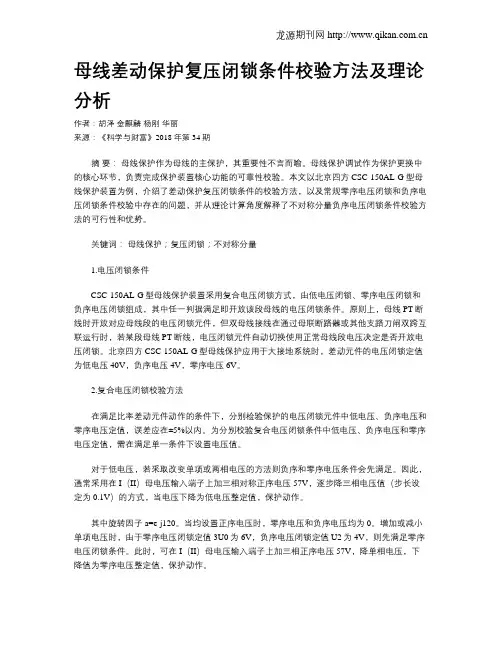

母线差动保护复压闭锁条件校验方法及理论分析作者：胡泽金麒麟杨刚华丽来源：《科学与财富》2018年第34期摘要：母线保护作为母线的主保护，其重要性不言而喻。

母线保护调试作为保护更换中的核心环节，负责完成保护装置核心功能的可靠性校验。

本文以北京四方CSC-150AL-G型母线保护装置为例，介绍了差动保护复压闭锁条件的校验方法，以及常规零序电压闭锁和负序电压闭锁条件校验中存在的问题，并从理论计算角度解释了不对称分量负序电压闭锁条件校验方法的可行性和优势。

关键词：母线保护；复压闭锁；不对称分量1.电压闭锁条件CSC-150AL-G型母线保护装置采用复合电压闭锁方式，由低电压闭锁、零序电压闭锁和负序电压闭锁组成，其中任一判据满足即开放该段母线的电压闭锁条件。

原则上，母线PT断线时开放对应母线段的电压闭锁元件，但双母线接线在通过母联断路器或其他支路刀闸双跨互联运行时，若某段母线PT断线，电压闭锁元件自动切换使用正常母线段电压决定是否开放电压闭锁。

北京四方CSC-150AL-G型母线保护应用于大接地系统时，差动元件的电压闭锁定值为低电压40V，负序电压4V，零序电压6V。

2.复合电压闭锁校验方法在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中低电压、负序电压和零序电压定值，误差应在±5%以内。

为分别校验复合电压闭锁条件中低电压、负序电压和零序电压定值，需在满足单一条件下设置电压值。

对于低电压，若采取改变单项或两相电压的方法则负序和零序电压条件会先满足。

因此，通常采用在I（II）母电压输入端子上加三相对称正序电压57V，逐步降三相电压值（步长设定为0.1V）的方式，当电压下降为低电压整定值，保护动作。

其中旋转因子a=e-j120。

当均设置正序电压时，零序电压和负序电压均为0。

增加或减小单项电压时，由于零序电压闭锁定值3U0为6V，负序电压闭锁定值U2为4V，则先满足零序电压闭锁条件。

此时，可在I（II）母电压输入端子上加三相正序电压57V，降单相电压，下降值为零序电压整定值，保护动作。

母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。

选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。

跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。

在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。

将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。

（自动互联）。

投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。

（手动互联）任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。

任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。

（大差比例高值，大差比例低值，小差比例高值，小差比例低值，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。

）2、复合电压闭锁。

非互联状态，Ⅱ母无压，满足复压条件。

Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。

对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。

模块四母差保护检验调试概述母线发生故障的几率较线路低，但故障的影响面很大。

因为母线上通常连有较多的电气元件，母线故障将使这些元件停电，从而造成大面积停电事故，并可能破坏系统的稳定运行，使故障进一步扩大。

母线差动保护能够在母线发生故障时快速地切除隔离故障，保证系统的稳定运行，因此母差保护的调试和维护工作非常重要。

当220kV及以上断路器在保护动作跳闸时如果发生机构失灵而无法跳开时，为尽快隔离故障，保证系统稳定运行，要求启动断路器失灵保护，以较短时间动作于断开母联断路器或分段断路器，再经一时限动作于连接在同一母线上的所有支路的断路器。

现各厂家生产的微机母差保护一般都包含集成有断路器失灵保护功能。

新投入运行的母差保护装置第一年内需进行一次全部检验；微机型母差保护每两年进行一次部分检验，每六年进行一次全部检验。

以下以RCS-915A母差保护为例，说明其检验调试的基本步骤。

即使是同一厂家的相同型号的保护装置，因软件版本号的不同而可能会有个别差异。

1、工作任务现场有高压母线差动保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。

2、工作条件2.1RCS-915A母线差动保护屏柜。

2.2微机保护测试仪及配套试验线，万用表，兆欧表。

2.3螺钉旋具，绝缘胶布。

3、操作注意事项3.1更换母差保护装置或检验调试中，对于接入母差保护的各电气元件（主变、线路、旁路、母联或分段开关）尤其是运行状态元件，要特别注意工作中应严禁造成二次电流回路开路、直流回路接地及电压回路短路等。

3.2对于新安装母差保护装置，应认真清查接入母差保护屏的所有元件各相电流回路的相对极性关系及变比整定是否正确。

3.3检查母差保护屏的各元件失灵启动回路及母线刀闸切换电流回路接入是否正确并核对其相应切换继电器或指示灯显示正确，要保证电流切换回路正确可靠。

3.4调试中应特别注意检查其在区内、外故障时动作的选择性是否正确，检查其复合电压闭锁功能、母联失灵（死区故障）保护、CT断线闭锁、告警功能及各保护单元的出口逻辑（包括失灵保护出口）是否正确。

母差保护原理及其试验方法浅谈作者：翟五龙来源：《硅谷》2015年第01期摘要母线在变电站中属于最重要的元件之一，在电力的汇聚与分配中起到了关键性的作用。

若母线出现故障，整个系统的供电将会受到极大的影响。

母线故障作为一种严重的故障被给予高度的重视，在220 kV及以上电压等级的变电站的保护配置中，通常配置母线差动保护装置，以确保能够及时有效地将故障隔离，避免母线遭受严重的破坏，以及停电范围扩大。

本文分析了微机母线保护装置的原理，并给出了调试方法。

关键词母线；故障；母差保护；220 kV；调试方法中图分类号：TM771 文献标识码：A 文章编号：1671-7597（2015）01-0093-01母线是变电站中非常重要的部分，母线在电力的传输过程中起到了汇聚以及分配的功能。

如果变电站中的母线上出现了故障，将给点了系统带来非常严重的故障，给与母线相连的设备造成损坏以及停运，将导致大面积的停电事故。

母线保护要求很高的快速性、灵敏性、选择性以及灵敏性，对于220 kV变电站的母线保护，一般采用差动保护的原理，为保证保护动作的可靠性，采取了TA断线闭锁以及复压闭锁两种方式[1-2]。

母线保护通过电流互感器检测电流，确认是否发生母线故障并定位故障点的位置，使故障母线上的所有线路上的断路器断开，使得停电范围得以最大程度的减少，降低负荷损失。

1 微机母线保护的原理微机母线保护能够利用整定调整系数对TA系数进行设置，构成母线保护中与TA相关的判据。

微机母线保护具有多种接口，能够使用不同的通信方式与变电站的后台相连接，使后台能够实现母线相关的遥控与遥信。

微机保护将电流的瞬时值精心精确测量以及计算，实现母线保护的比率差动制动特性。

根据差动保护原理，在正常情况下，流入母线的电流与流出母线的电流的向量和为零，若母线上发生了短路故障，该向量和等于故障电流[3-4]。

保护装置检测到故障电流后，选择性地将故障切除，其保护范围包括母线上连接的所有电力设备。

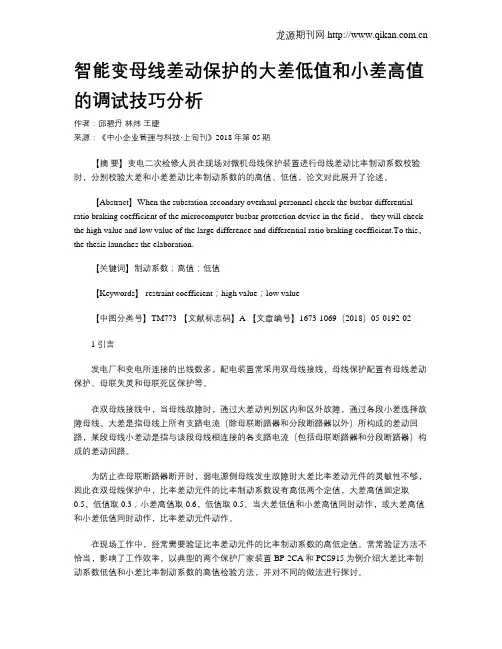

智能变母线差动保护的大差低值和小差高值的调试技巧分析作者：邱碧丹林炜王睫来源：《中小企业管理与科技·上旬刊》2018年第05期【摘要】变电二次检修人员在现场对微机母线保护装置进行母线差动比率制动系数校验时，分别校验大差和小差差动比率制动系数的的高值、低值，论文对此展开了论述。

【Abstract】When the substation secondary overhaul personnel check the busbar differential ratio braking coefficient of the microcomputer busbar protection device in the field， they will check the high value and low value of the large difference and differential ratio braking coefficient.To this，the thesis launches the elaboration.【关键词】制动系数；高值；低值【Keywords】 restraint coefficient；high value；low value【中图分类号】TM773 【文献标志码】A 【文章编号】1673-1069（2018）05-0192-021 引言发电厂和变电所连接的出线数多，配电装置常采用双母线接线，母线保护配置有母线差动保护、母联失灵和母联死区保护等。

在双母线接线中，当母线故障时，通过大差动判别区内和区外故障，通过各段小差选择故障母线。

大差是指母线上所有支路电流（除母联断路器和分段断路器以外）所构成的差动回路，某段母线小差动是指与该段母线相连接的各支路电流（包括母联断路器和分段断路器）构成的差动回路。

为防止在母联断路器断开时，弱电源侧母线发生故障时大差比率差动元件的灵敏性不够，因此在双母线保护中，比率差动元件的比率制动系数设有高低两个定值，大差高值固定取0.5，低值取0.3；小差高值取0.6，低值取0.5。

浅析母线差动微机保护带负荷调试方法电力系统中的母线差动保护对保障电网运行起着非常重要的作用。

当母线发生故障时，母线差动能够快速可靠地切除故障。

本文讲述了在带负荷的情况下母线差动保护调试方法。

标签：母线;差动保护;保护调试方法一.前言母线可能发生单相或相间故障（原因：绝缘子、母线刀闸或开关套管发生闪络及损坏，母线PT、CT故障，误操作等）。

母线故障虽不常见，却是电气设备最严重的故障之一。

母线差动保护的作用就是将与故障母线联接的所有元件切除。

二.母线差动保护原理母线保护差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。

1）复式比率差动判据动作表达式为：其中I dset为差电流门坎定值，Kr 为复式比率系数（制动系数）。

复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确地区分区外故障和区内故障。

2）故障分量复式比率差动判据动作表达式为：以双母线其中的I 段为例，差动保护的整个逻辑关系如图：三.情况概述甲醇分公司2019年计划更换301变电所1#、2#主变，新购置两台25MV A 变压器作为一套电源替换，原有的两台16MV A主变安装至5#、6#作为聚甲醛装置电源。

新投入的1#、2#，更换的5#、6#主变，以及母线保护需要进行综保装置校验。

由于此次保护调试较为特殊，1#、2#主变低压侧仍在运行中，经过试验人员与甲醇分公司电气车间工作人员共同进行辨识后，主要的风险在于以下几点：（1）1#、2#主变低压侧及母线差动保护进线、主变高压侧仍在运行中，如果不断开电流回路，高低压侧存在差流，差动保护会直接动作。

（2）主变、母线保护动作时，会发出多路跳闸信号，如果调试前没有将软硬压板全部退出，会发生保护误动作，严重的话会造成甲醇分公司全厂停电。

（3）主变、母线综保装置端子较多，错误的接线会导致其他正常运行的设备误动作。

110kv母线保护调试方案110kV母线保护调试方案一、引言随着电力系统的发展，110kV母线作为电力系统的重要组成部分，其保护调试显得尤为重要。

本文将针对110kV母线保护调试进行详细介绍，包括调试目标、调试方案、调试步骤以及调试注意事项等。

二、调试目标110kV母线保护调试的主要目标是确保母线保护装置的可靠性和灵敏性，以便在母线故障时及时切除故障，保护电力系统的正常运行。

具体目标包括：1. 确保母线保护装置的动作准确，能够快速切除母线故障；2. 确保母线保护装置对母线内部故障和外部故障的判别能力；3. 确保母线保护装置的稳定性和可靠性，避免误动作和漏动作；4. 确保母线保护装置与其他保护装置的协调运行。

三、调试方案110kV母线保护调试方案主要包括以下几个方面：1. 预调试准备工作需要对母线保护装置的技术资料进行详细研究，了解其工作原理和特点。

然后，根据母线的拓扑结构和接线方式，确定保护装置的接线方式和参数设置。

最后，对调试仪表和测试设备进行检查和校准，确保准备工作的完善。

2. 动作特性测试通过对母线保护装置进行动作特性测试，可以验证其动作准确性和灵敏性。

测试包括：（1）测试过流元件的动作特性：设置不同的故障电流值，分析并记录装置的动作时间和动作电流值，以验证装置的过流保护功能；（2）测试差动元件的动作特性：模拟母线内部故障和外部故障，观察并记录装置的动作情况，以验证装置的差动保护功能；（3）测试过温元件的动作特性：模拟母线过载情况，观察并记录装置的动作情况，以验证装置的过温保护功能。

3. 协调性测试母线保护装置与其他保护装置的协调性测试是确保电力系统保护正常运行的关键环节。

测试包括：（1）与断路器的协调性测试：通过模拟断路器的故障情况，观察并记录母线保护装置的动作情况，以验证装置与断路器的协调性；（2）与母线电压保护的协调性测试：通过模拟母线电压异常情况，观察并记录母线保护装置的动作情况，以验证装置与母线电压保护的协调性。
