第5讲-单元式多层住宅设计

单元式多层住宅方案设计1. 引言单元式多层住宅（也称为公寓大楼）是现代城市中常见的住宅形式之一。

它们通常由多个独立单元组成，每个单元可以是一个独立的住宅单位，包含卧室、客厅、厨房和卫生间等功能空间。

本文将详细介绍单元式多层住宅的方案设计。

2. 设计目标在设计单元式多层住宅方案时，需要考虑以下目标：1.最大化土地利用：在有限的土地面积上建造更多的住宅单元。

2.提供舒适的居住空间：确保每个住宅单元都能提供足够的生活空间和便利设施。

3.保证住宅单元的私密性：设计合理的平面布局，确保住户之间的私密性和安静性。

4.提供良好的室内环境：设计通风良好、采光充足的住宅单元，提高居住舒适度。

5.考虑可持续性：采用环保材料和节能技术，降低能源消耗和环境影响。

3. 方案设计步骤3.1 研究环境和规划要求在开始设计之前，需要对项目所在的环境和相关规划要求进行充分调研。

这包括考虑周边道路、邻近建筑物、景观和交通等因素。

同时，需要了解规划要求，确保设计方案符合当地法规和建筑规范。

3.2 确定建筑形式和结构体系根据项目的规模和土地条件，确定建筑的形式和结构体系。

常见的建筑形式包括塔楼、矮层和联排等。

结构体系可以选择钢结构、钢筋混凝土结构或框架结构等。

3.3 进行平面布局设计根据每个住宅单元的功能需求，进行平面布局设计。

确保每个单元包含卧室、客厅、厨房和卫生间等基本功能空间，并根据需要增加其他辅助功能空间，如储藏室和洗衣间。

在设计过程中，需要考虑住户的生活习惯和需求，合理利用空间，提高功能性和舒适性。

3.4 设计立面和外立面设计立面和外立面是提升建筑美观度和形象的重要步骤。

通过选取合适的立面材料和装饰元素，可以赋予建筑个性化的外观。

同时，还需要考虑立面的采光和遮阳效果，确保室内光线充足且避免过热。

3.5 考虑户外空间和公共设施单元式多层住宅通常包含一些共享的户外空间和公共设施，如花园、停车场和健身房等。

在设计过程中，需要考虑这些空间和设施的布局和功能，提供舒适的居住环境和便利的生活设施。

单元式多层住宅设计随着城市化进程的不断推进和人口的快速增长，多层住宅已成为现代城市居民的主要居住选择。

在设计多层住宅时，需要考虑到住宅单元的功能性、空间分配、通风采光和美观等各方面因素。

本文将以一个典型的多层住宅单元为例，探讨其设计考虑因素。

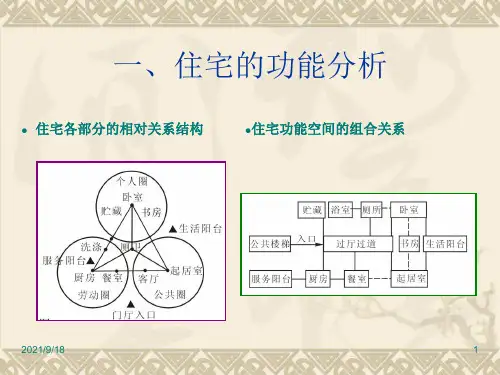

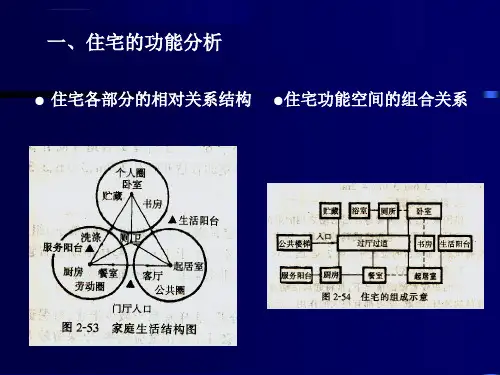

首先，多层住宅单元的功能性是设计的重点之一、一个良好的住宅单元设计应能满足居民日常生活的各个需求，如起居、饮食、洗漱、休息等。

每个房间的布局应合理，功能分区明确。

例如，客厅宜布置在住宅单元的中央位置，便于与其他房间相连，同时可以作为公共活动场所；卧室宜位于相对安静的位置，以便居民休息时不受外界干扰。

此外，厨房和卫生间的位置也应考虑到使用的便利性，以减少居民的步行距离。

整个住宅单元的功能布局应符合居民的生活习惯和使用便利。

其次，空间分配是多层住宅设计的另一个重要因素。

一个好的住宅单元设计应能提供足够的私人空间和舒适的公共空间。

私人空间主要指卧室，应设计得宽敞明亮、通风良好，并能满足居民的隐私需求。

公共空间主要指客厅和餐厅，应布局合理，能容纳家庭成员的集体活动，同时又不显得拥挤。

此外，多层住宅单元还应考虑到动线的合理性和通道的宽度，以确保居民在室内行动时的舒适性和便利性。

第三，通风采光是多层住宅设计中必须考虑的因素之一、良好的通风和采光能保证室内空气的流通和居民的健康。

在设计多层住宅单元时，应尽量考虑到采光和通风的方向和位置，以充分利用自然光线和空气流通。

落地窗设计和阳台设置是常见的通风采光设计手段。

同时，还可以在住宅单元中设置通风口和排气扇，以提高室内的通风效果。

总之，在设计多层住宅单元时，应注重提高室内空气质量和提供良好的采光条件。

最后，美观性是设计多层住宅单元时需要考虑的因素之一、一个美观的住宅单元能带给居民舒适和愉悦的感受，同时也能提升整个社区的形象和档次。

在多层住宅单元的外观设计中，应注重色彩搭配、建筑材料的选择和立面的造型。

内部空间的装饰要与整体风格和色彩协调，创造宜人的居住环境。

单元式多层住宅课程设计一、课程目标知识目标：1. 学生能理解单元式多层住宅的基本概念、设计原理和建筑特点。

2. 学生掌握单元式多层住宅的平面布局、空间组织、结构体系和建筑材料等方面的知识。

3. 学生了解我国单元式多层住宅的发展历程、现状及未来趋势。

技能目标：1. 学生能够运用所学知识，分析单元式多层住宅的设计优缺点，并提出改进措施。

2. 学生能够独立完成单元式多层住宅的平面布局设计和简单的外观设计。

3. 学生通过实际案例分析和团队合作，提高解决问题的能力和沟通协作能力。

情感态度价值观目标：1. 学生培养对我国建筑事业的热爱，增强民族自豪感。

2. 学生树立绿色、环保、可持续发展的建筑理念，关注住宅建筑与人居环境的和谐共生。

3. 学生通过学习单元式多层住宅的设计，培养审美观念，提高对建筑艺术的鉴赏能力。

课程性质：本课程为建筑设计类课程，旨在通过单元式多层住宅的设计教学，使学生掌握建筑设计的基本原理和方法，提高实际操作能力。

学生特点：学生为初中生，具有一定的空间想象力和创造力，对新鲜事物充满好奇，但建筑知识基础薄弱。

教学要求：结合学生特点，采用案例教学、实践教学和团队合作等教学方法，注重培养学生的动手能力和创新思维。

通过本课程的学习，使学生能够达到课程目标，为未来进一步学习建筑设计打下坚实基础。

二、教学内容1. 单元式多层住宅概述- 建筑特点与分类- 发展历程与现状2. 单元式多层住宅设计原理- 平面布局设计原则- 空间组织方法- 结构体系与建筑材料的选择3. 单元式多层住宅平面布局设计- 设计步骤与方法- 布局案例分析- 设计实践与指导4. 单元式多层住宅外观设计- 设计原则与风格- 建筑外观元素处理- 设计实践与指导5. 单元式多层住宅绿色建筑设计- 绿色建筑理念与标准- 节能与环保措施- 创新技术应用6. 案例分析与团队合作- 实际案例解析- 团队合作设计与讨论- 成果展示与评价教学内容安排与进度：第一周：单元式多层住宅概述，发展历程与现状第二周：设计原理，平面布局设计原则与方法第三周：空间组织方法，结构体系与建筑材料选择第四周：平面布局设计实践与指导第五周：外观设计原则，建筑外观元素处理第六周：绿色建筑设计，节能与环保措施第七周：案例分析与团队合作设计第八周：成果展示与评价教学内容与课本关联性：本教学内容紧密结合教材，涵盖单元式多层住宅的基本概念、设计原理和实践操作，注重培养学生的实际操作能力和创新思维。

单元式多层住宅方案设计单元式多层住宅方案设计引言单元式多层住宅是一种常见的居住建筑形式，具有效率高、空间利用率高、便于管理等优点。

本文将从建筑结构、布局设计、设施配置等方面，提供一个单元式多层住宅的方案设计。

一、建筑结构设计1.建筑结构类型选择：采用钢筋混凝土框架结构，具有稳定性好、承重能力强等优点，适合多层住宅建筑。

2.建筑高度：根据规划要求和市场需求，确定建筑的总层数，平均每层层高为3米。

3.墙体材料选择：外墙采用保温隔热性能好、耐候性强的外墙保温板，内墙采用砖混结构，确保建筑的安全和舒适性。

二、布局设计1.单元设置：根据市场需求和居民的生活习惯，每层设置多个住宅单元，每个单元包括客厅、卧室、厨房、卫生间等功能区域。

2.公共设施设置：在每层住宅单元之间设置公共楼梯、电梯、垃圾处理室等设施，方便居民的出入和生活。

3.公共活动区设置：每层设置公共活动区，包括健身房、会议室、儿童游乐区等，提供社交和娱乐的场所。

4.车辆停放区设置：在建筑周边设置足够的停车位，方便居民停放私家车辆。

三、设施配置1.照明设施：每个单元的各个功能区域都安装适当的照明设施，确保充足的光线。

2.采暖与通风：采用地暖系统和集中通风系统，提供舒适的室内环境。

3.水电系统：每个单元设置独立的水电表，确保用水和用电的公平计量。

4.安全设施：安装消防报警器、监控摄像头等安全设施，确保居民的生命财产安全。

四、环保设计1.外墙设计：采用保温隔热性能好的外墙保温板，减少能源的消耗。

2.天然采光和通风：合理设计窗户位置和尺寸，利用自然光和空气，减少人工照明和通风的需要。

3.垃圾处理：设置垃圾分类和回收设施，促进环境保护和资源循环利用。

4.有机园林：在建筑周边设计绿化区，种植树木和花草，增加空气湿度和美化环境。

五、经济性分析1.建设成本：根据建筑结构和设施配置的需求，合理评估建设成本。

2.租金回报率：根据市场租金水平和出租率，综合考虑租金回报率，评估投资回报情况。

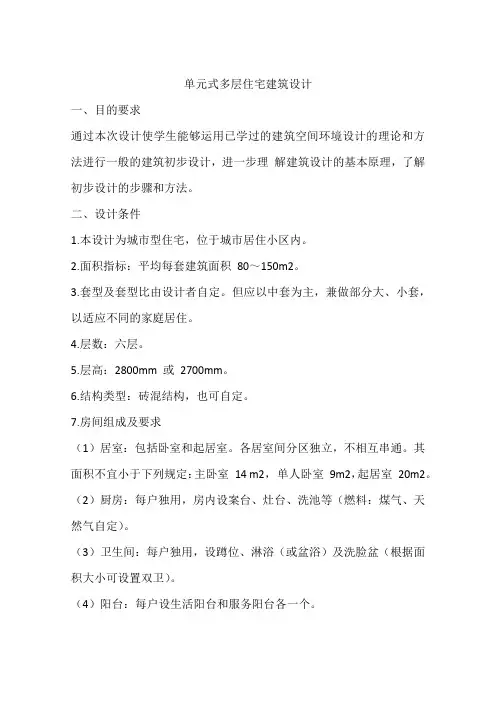

单元式多层住宅建筑设计一、目的要求通过本次设计使学生能够运用已学过的建筑空间环境设计的理论和方法进行一般的建筑初步设计，进一步理解建筑设计的基本原理，了解初步设计的步骤和方法。

二、设计条件1.本设计为城市型住宅，位于城市居住小区内。

2.面积指标：平均每套建筑面积80～150m2。

3.套型及套型比由设计者自定。

但应以中套为主，兼做部分大、小套，以适应不同的家庭居住。

4.层数：六层。

5.层高：2800mm 或2700mm。

6.结构类型：砖混结构，也可自定。

7.房间组成及要求（1）居室：包括卧室和起居室。

各居室间分区独立，不相互串通。

其面积不宜小于下列规定：主卧室14 m2，单人卧室9m2，起居室20m2。

（2）厨房：每户独用，房内设案台、灶台、洗池等（燃料：煤气、天然气自定）。

（3）卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆（根据面积大小可设置双卫）。

（4）阳台：每户设生活阳台和服务阳台各一个。

（5）贮藏设施：根据具体情况设搁板、吊柜、壁完、壁柜等。

三、设计内容及深度要求本设计按方案设计深度要求进行，采用 2 号绘图纸，工具线手工绘制完成下列内容：1.标准层平面图1:100（布置家具设备）；2.立面图：主要立面及侧立面1:100（可画两单元组合立面）；3.剖面图1 个1:100（须剖到楼梯）；4.技术经济指标：套型建筑面积＝总建筑面积（m2）/总套数标准层使用面积系数＝标准层使用面积（m2）／标准层总建筑面积（m2）×100％四、设计方法与步骤1.分析研究设计任务书，明确目的、要求及条件。

2.广泛查阅相关设计资料，参观已建成的住宅建筑，扩大眼界，广开思路。

3.在学习参观的基础上，根据住宅各房间的功能要求及各房间的相互关系进行平面组合设计（比例1:100 或1:200）。

4.在进行平面组合时，要多思考，多动手（即多画），多修改。

5.在平面组合设计的基础上，进行立面和剖面设计，继续深入，发展为定稿的平、立、剖草图（比例1:100 或1:200）。

单元式多层住宅设计辅导课程介绍单元式多层住宅是一种常见的居住形式，尤其在城市中得到广泛应用。

为了培养学生对于单元式多层住宅设计的能力，本文档提供了一门设计辅导课程，旨在帮助学生掌握单元式多层住宅设计的基本原理和技巧。

课程目标本课程的目标是让学生能够：•理解单元式多层住宅的概念和分类；•掌握单元式多层住宅设计的基本原则；•熟悉单元式多层住宅设计的常用工具和软件；•了解单元式多层住宅设计的最新趋势和发展方向。

课程大纲以下是本课程的大纲：1.单元式多层住宅概述–单元式多层住宅的定义和特点–单元式多层住宅的分类和布局2.单元式多层住宅设计原则–功能性：满足居民的基本生活需求–空间布局：合理利用空间，提供舒适的居住环境–通风与采光：确保室内空气质量和自然光线的到达–安全性：考虑火灾、地震等灾害因素，保障居民的安全3.单元式多层住宅设计工具和软件–CAD软件：AutoCAD、SketchUp等–BIM软件：Revit、Archicad等–VR技术：用于可视化和体验设计方案4.单元式多层住宅设计案例分析–分析已建成的单元式多层住宅项目–探讨设计理念和实现方法5.单元式多层住宅设计的最新趋势–可持续设计：绿色建筑和能源效率–智能化设计：智能家居和物联网技术的应用–社区化设计：多功能公共空间的规划和设计课程安排本课程为期10周，每周2学时，共计20学时。

具体的课程安排如下：•第1周：课程介绍和单元式多层住宅概述•第2周：单元式多层住宅设计原则（一）•第3周：单元式多层住宅设计原则（二）•第4周：单元式多层住宅设计原则（三）•第5周：单元式多层住宅设计工具和软件•第6周：单元式多层住宅设计案例分析（一）•第7周：单元式多层住宅设计案例分析（二）•第8周：单元式多层住宅设计案例分析（三）•第9周：单元式多层住宅设计的最新趋势（一）•第10周：单元式多层住宅设计的最新趋势（二）评估标准学生的评估将根据以下几个方面进行：•课堂参与度：学生积极参与讨论和提问的程度；•作业完成度：学生按时提交作业，完成程度和质量；•设计项目：学生根据所学知识完成的设计项目的创意和实用性；•期末考试：对学生对课程重点知识的理解和掌握程度的考核。
