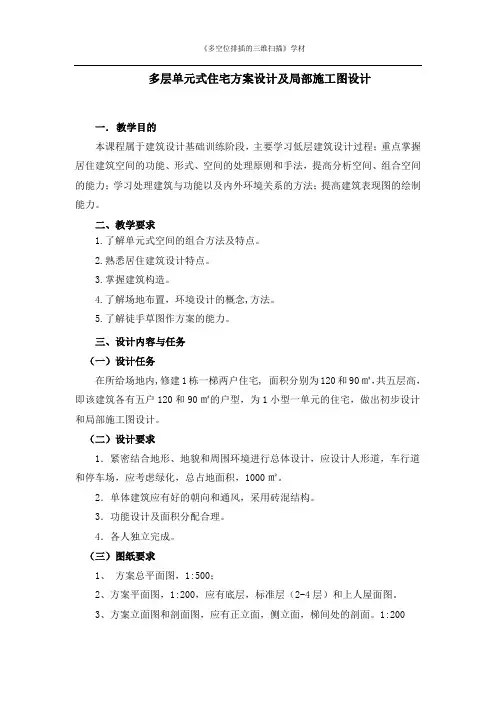

多层单元式住宅方案设计及局部施工图设计一．教学目的本课程属于建筑设计基础训练阶段，主要学习低层建筑设计过程；重点掌握居住建筑空间的功能、形式、空间的处理原则和手法，提高分析空间、组合空间的能力；学习处理建筑与功能以及内外环境关系的方法；提高建筑表现图的绘制能力。

二、教学要求1.了解单元式空间的组合方法及特点。

2.熟悉居住建筑设计特点。

3.掌握建筑构造。

4.了解场地布置，环境设计的概念,方法。

5.了解徒手草图作方案的能力。

三、设计内容与任务（一）设计任务在所给场地内,修建1栋一梯两户住宅, 面积分别为120和90㎡，共五层高，即该建筑各有五户120和90㎡的户型，为1小型一单元的住宅，做出初步设计和局部施工图设计。

（二）设计要求1．紧密结合地形、地貌和周围环境进行总体设计，应设计人形道，车行道和停车场，应考虑绿化，总占地面积，1000㎡。

2．单体建筑应有好的朝向和通风，采用砖混结构。

3．功能设计及面积分配合理。

4．各人独立完成。

（三）图纸要求1、方案总平面图，1:500；2、方案平面图，1:200，应有底层，标准层（2-4层）和上人屋面图。

3、方案立面图和剖面图，应有正立面，侧立面，梯间处的剖面。

1:2004、施工大样图设计:绘制外墙大样,包括勒脚部分,墙身部分和檐口处大样（共3个）：1:20.四、设计周期和进度（一）设计周期共2周（二）、第一次草图阶段：徒手做总平面图,1:500；标准层平面，1:200，徒手绘制，教室批改。

（三）第二次草图阶段：图板及尺规作图，绘制标准层，正立面，外墙大样和总平面；标准A2图框，铅笔绘制，教室批改。

（四）正图阶段(含方案正图和局部施工大样图)：图板及尺规作图，按照要求绘制所有图纸和封面。

五、具体要求（一）图纸规格：1、图纸尺寸：590*420，A2打印并装订2、每套图纸须有统一的图名和图号。

（二）、图纸内容1、总平面图 1/500要求：画出准确的屋顶平面并注明层数，注明各建筑出入口的性质和位置；应有建筑物，人形道，车行道，绿化，用地红线，建筑的大小尺寸和定位尺寸，画出详细的室外环境布置（包括人行车行道路、停车场、绿化小品等），正确表现建筑环境与道路的交接关系；注指北针。

《房屋建筑学》课程设计任务书——单元式多层住宅设计——一、设计题目本设计为城市型住宅，位于城市居住小区或工矿住宅区内。

二、设计条件（一）建筑规模1. 面积指标：平均每套建筑面积80～150m²。

2. .套型及套型比由设计者自定。

3 层数：五层。

4. 层高：2800mm。

5.5.1 住宅层高宜为2.80m。

5. 房间组成及要求：（1）居室：包括卧室和起居室。

各居室间分区独立，不相互串通。

其面积不宜小于下列规定：主卧室14m²，单人卧室9m²，起居室20m²。

卧室、起居室（厅）不应低于2.40 m，局部不应低于2.10 m，且其面积不应大于室内使用面积的1/3; 2.利用坡屋顶内空间作卧室、起居室（厅）时，其1/2面积的室内净高不应低于2.10 m。

（3）厨房：每户独用，房内设案台、灶台、洗池等（燃料：煤气、天然气自定）。

1．由卧室、起居室（厅）、厨房和卫生间等组成的住宅套型的厨房使用面积不应小于4.0 ㎡；2．由兼起居的卧室、厨房和卫生间等组成的住宅最小套型的厨房使用面积不应小于3.5 ㎡。

布置在近入口处单排布置净宽不应小于1.50m，双排设备净距不应小于0.9m （4）卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆三件卫生设备集中配置的卫生间的使用面积不应小于2.50㎡卫生间可根据使用功能要求组合不同的设备。

不同组合的空间使用面积不应小于下列规定：1．设便器、洗面器的为1.80 ㎡；2．设便器、洗浴器的为2.00 ㎡；3．设洗面器、洗浴器的为2.00 ㎡；4．设洗面器、洗衣机的为1.80 ㎡；无前室的卫生间门不应直接开向起居室或厨房卫生间不应直接布置在下层住户的卧室、起居室（厅）、厨房和餐厅（新增）的上层。

将排水管道、卫生器具等设备设施布置在远离卧室一侧会对减少噪声起到较好的作用。

条文中所指隔声降噪措施为加大窗间距、设置隔声窗、设置隔声板等措施。

设置洗衣机位置窗:需要获得冬季日照的居住空间的窗洞开口宽度不应小于0.60m,除严寒地区外，住宅的居住空间朝西外窗应采取外遮阳措施，住宅的居住空间朝东外窗宜采取外遮阳措施。

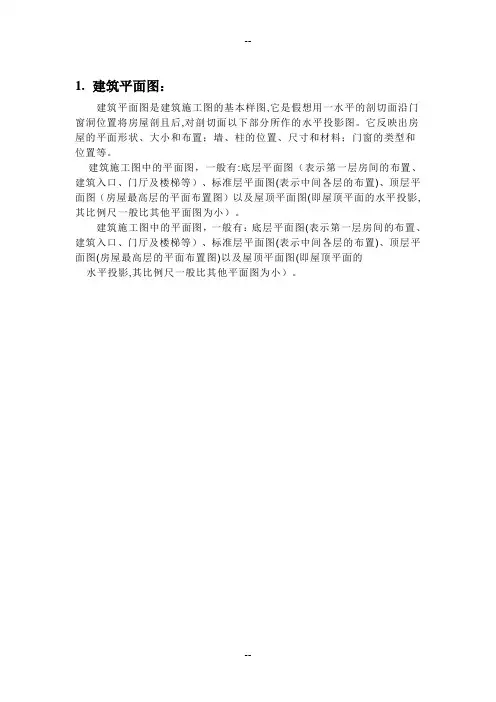

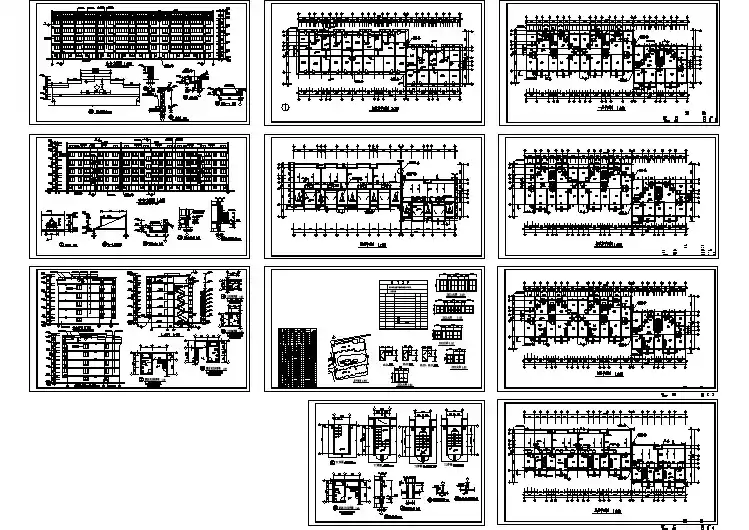

1.建筑平面图：
建筑平面图是建筑施工图的基本样图,它是假想用一水平的剖切面沿门窗洞位置将房屋剖且后,对剖切面以下部分所作的水平投影图。

它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和位置等。

建筑施工图中的平面图，一般有:底层平面图（表示第一层房间的布置、建筑入口、门厅及楼梯等）、标准层平面图(表示中间各层的布置)、顶层平面图（房屋最高层的平面布置图）以及屋顶平面图(即屋顶平面的水平投影,其比例尺一般比其他平面图为小）。

建筑施工图中的平面图，一般有：底层平面图(表示第一层房间的布置、建筑入口、门厅及楼梯等）、标准层平面图(表示中间各层的布置)、顶层平面图(房屋最高层的平面布置图)以及屋顶平面图(即屋顶平面的水平投影,其比例尺一般比其他平面图为小）。

2.建筑立面图:
将住宅的各外墙面分别向与其平行的投影面进行投影,所得到的投影图就叫立面图。

立面图反映了住宅的外貌特征,通常将反映住宅出入口或较显著地反映住宅特征的那个里面图,称为正立面图,其余外墙面的投影分别称为背立面图，左侧立面图,右侧立面图。

3.建筑剖面图：
住宅建筑剖面图,是指按一定比例绘制的建筑物竖直（纵向）的剖视图。

即用一个假想的平面将住宅建筑物沿垂直方向像劈木柴一样纵向切开,切后的部分用图线和符号来表示住宅楼层的数量,室内立面的布置、楼板、地面、墙身、基础等的位置和尺寸,有的还配有家具的纵剖面图示符号。

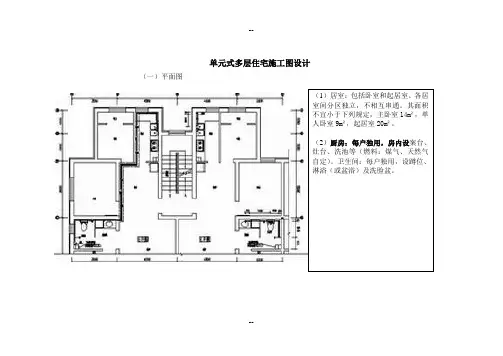

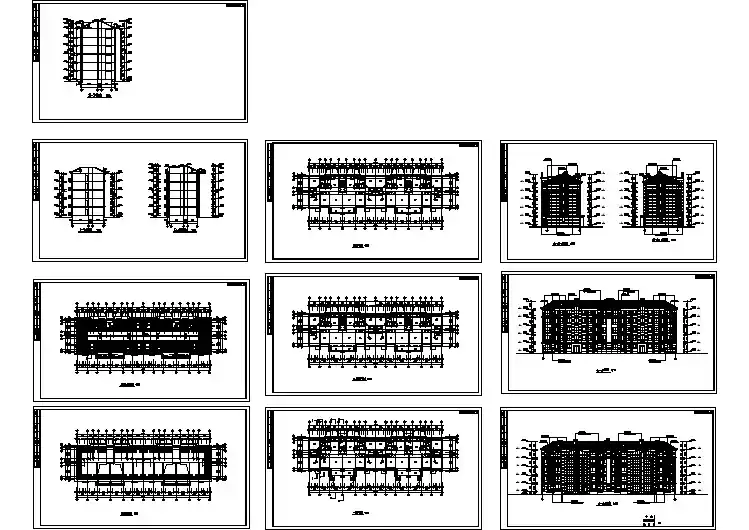

单元式多层住宅施工图设计（一）平面图（1）居室：包括卧室和起居室。

各居室间分区独立，不相互串通。

其面积不宜小于下列规定，主卧室14m²，单人卧室9m²，起居室20m²。

（2）厨房：每户独用，房内设案台、灶台、洗池等（燃料：煤气、天然气自定）。

卫生间：每户独用，设蹲位、淋浴（或盆浴）及洗脸盆。

ﻩ--(二）剖面图1.该房屋为6层建筑，每一层的高度为2900mm，该建筑的楼梯为平行双跑楼梯，且中间平台的下方即为楼梯入口。

2.该图示主要反映了横向或纵向的建筑物主要入口，楼梯等位置上将建筑物假想的垂直剖开，然后移去不需要的部分，再把剩余的部分按某一水平方向进行投影而绘制的图形，主要是反映建筑内部层高、层数不同、内外空间比较复杂的部分。

3.盖房屋建筑设有前台，对建筑物的采光通风均有良好的作用。

--(三）立面图1.该图示是反映此建筑的一个图示方式，是此建筑的立面图，放映了此建筑的大概型体以及轮廓2.此图示只是大概反映了建筑的基本信息，并没有画出全部的6层图形。

3.此图示能反映物体的正立面形状以及物体的高度和长度，及其上下、左右的位置关系，但也需要画出室外地面线及房屋的勒脚、台阶、花台、门、窗、雨篷、阳台；室外楼梯、墙、柱；外墙的预留孔洞、檐口、屋顶(女儿墙或隔热层)、雨水管，墙面分格线或其它装饰构件等。

--(四）楼梯构造详图1.此种楼梯由于上完一层楼刚好回到原起步方位，与楼梯上升的空间回转往复性吻合，当上下多层楼面时，比直跑楼梯节约交通面积并缩短人流行走距离，是最常用的楼梯形式之一。

2.此图示为楼梯构造详图，从图中可以清晰地看出楼梯的步数，踢面高度，踏面宽度，以及其他详细的构造。

--。
