埋弧焊焊接工艺

埋弧焊的焊接工艺埋弧焊（Submerged Arc Welding，SAW）是一种高效、稳定、经济的电弧焊接工艺。

它采用单面自动焊接技术，焊丝和焊接区域被埋在焊接熔渣中，以保护焊接区域免受空气污染。

埋弧焊接可用于生产钢板、管道、轮胎以及其他工业产品。

埋弧焊接的特点1. 高效：埋弧焊接速度快、连续、产量高，比手工电弧焊接效率高出数倍甚至十倍以上。

2. 稳定：埋弧焊接过程稳定，焊缝质量高，并且焊接不易产生气孔、裂纹等缺陷。

3. 经济：埋弧焊接器材简单、成本低廉，操作简单，可实现自动化生产。

4. 适用面广：埋弧焊接可用于焊接各种金属材料，包括钢、铜、铝等。

埋弧焊接的工艺埋弧焊接的基本设备包括电源、焊机、焊枪、焊丝、焊接电缆和其他辅助设备。

下面是埋弧焊接的具体工艺步骤：1. 准备工作：首先需要对待焊接的材料进行清洗和钝化处理，以便焊接区域不受腐蚀作用。

然后将工件放入夹持装置中，以便焊接。

2. 选用焊接电源：根据待焊接的材料和工件的厚度，选择合适的电源和电流大小。

通常使用直流或低频交流电源。

3. 选用焊丝和熔渣：选择合适的焊丝和熔渣，以确保焊接效果良好。

焊丝的直径通常为2.4mm、3.2mm和4mm，熔渣的成分也需要根据焊接的材料来选用。

4. 安装和调整焊机：将焊丝和熔渣装置安装在焊机上，并根据需要进行调整。

调整项包括焊丝送丝速度、熔渣的喷出速度、焊接电流和焊接电压等。

5. 启动焊接：将焊枪和焊丝放在焊件上，启动焊接过程。

焊丝和熔渣进入焊缝，形成熔池，然后熔池在熔渣的保护下冷却凝固。

6. 检查和清理：当焊接完成后，需要对焊缝进行检查，去除焊接过程中产生的熔渣和焊丝残留物。

最后进行质量检验，以确定焊接是否符合要求。

总结埋弧焊接是一种高效、稳定、经济的焊接工艺，可以用于焊接各种金属材料。

埋弧焊接要求焊接区域被熔渣保护，以保证焊接质量。

在进行埋弧焊接时，需要选用合适的焊丝和熔渣，同时保证焊机的正常工作。

进行完埋弧焊接后，需要对焊缝进行检查和清理，以确保焊接的质量。

埋弧焊焊接工艺（1）焊接电流焊接电流是决定焊缝熔深的主要因素。

其他条件不变时，焊接电流增大，焊缝的熔深H及余高a均增加，而焊缝的宽度变化不大。

正常情况下，焊接电流与熔深间成正比关系：H = kmIkm为电流系数，决定于电流种类、极性及焊丝直径等。

表4-2给出了各种条件下的km值。

表3-1 各种条件下的km值焊丝直径/mm 电流种类焊剂牌号km值（mm/100A）T形焊缝及开坡口的对接焊缝堆焊及不开坡口的对接焊缝5 交流HJ431 1.5 1.12 交流HJ431 2.0 1.05 直流正接HJ431 1.75 1.15 直流正接HJ431 1.25 1.05 交流HJ430 1.55 1.15因此，焊接电流应根据熔深要求首先选定。

增大焊接电流可提高生产率，但焊接电流过大时，焊接热影响区宽度增大，并易产生过热组织，从而使接头韧性降低；此外电流过大还易导致咬边、焊瘤或烧穿等缺陷。

焊接电流过小时，易产生未熔合、未焊透、夹渣等缺陷，使焊缝成形变坏。

（2）电流种类与极性采用直流反接时，熔敷速度稍低，熔深较大。

焊接时一般情况下都采用直流反接。

采用直流正接时，熔敷速度比反接高30%~50%，但熔深较浅，降低了熔敷金属中母材的百分比。

特别适合于堆焊。

母材的热裂纹倾向较大时，为了防止热裂，也可采用直流正接。

采用交流进行焊接时，熔深处于直流正接与直流反接之间。

（3）电弧电压电弧电压对熔深的影响很小，主要影响熔宽，随着电弧电压的增大，熔宽增大，而熔深及余高略有减小。

为保证电弧的稳定燃烧及合适的焊缝成形系数，电弧电压应与焊接电流保持适当的关系。

焊接电流增大时，应适应提高电弧电压，与每一焊接电流对应的焊接电压的变化范围不超过10V。

当电弧电压取下限时，焊道窄；取上限时，焊道宽。

若电弧电压超出该合适范围，焊缝成形将变差。

电弧电压除对焊缝成形有影响外，还会改变熔敷金属的化学成分。

当电弧电压增加时，焊剂的熔化量增加，熔渣和液态金属重量间的比值增大，过渡到熔敷金属中的合金元素会有所增加。

埋弧焊焊接工艺及操作方法一、焊前准备1、准备焊丝焊剂，焊丝就去污、油、锈等物，并有规则地盘绕在焊丝盘内，焊剂应事先烤干(250°C下烘烤1—2小时)，并且不让其它杂质混入。

工件焊口处要去油去污去水。

2、接通控制箱的三相电源开关。

3、检查焊接设备，在空载的情况下，变位器前转与后转，焊丝向上与向下是否正常，旋转焊接速度调节器观察变位器旋转速度是否正常；松开焊丝送进轮，试控启动按扭和停止按扭，看动作是否正确，并旋转电弧电压调节器，观察送丝轮的转速是否正确。

4、弄干净导电咀，调整导电咀对焊丝的压力，保证有良好的导电性，且送丝畅通无阻。

5、按焊件板厚初步确定焊接规范，焊前先作焊接同等厚度的试片，根据试片的熔透情况（X光透视或切断焊缝，视焊缝截面熔合情况）和表面成形，调整焊接规范，反复试验后确定最好的焊接规范。

6、使电咀基本对准焊缝，微调焊机的横向调整手轮，使焊丝与焊缝对准。

7、按焊丝向下按扭，使焊丝与工件接近，焊枪头离工件距离不得小于15mm，焊丝伸出长度不得小与30mm。

8、检查变位器旋转开关和断路开关的位置是否正确，并调整好旋转速度。

9、打开焊剂漏头闸门，使焊剂埋住焊丝，焊剂层一般高度为30—50mm。

二、焊接工作1、按启动按扭，此时焊丝上抽，接着焊丝自动变为下送与工件接触摩擦并引起电弧，以保证电弧正常燃烧，焊接工作正常进行。

2、焊接过程中必须随时观察电流表和电压表，并及时调整有关调节器（或按扭）。

使其符合所要求的焊接规范，在发现网路电压过低时应立刻暂停焊接工作，以免严重影响熔透质量，等网路电压恢复正常后再进行工作。

在使用4mm焊丝时要求焊缝宽度>10mm，焊接沟槽时焊接速度≈15m/h，电压≈24V，电流≈300A，在接近表面时，电压>27V，电流≈450A。

在焊接球阀时一般在焊第一层时尽量用低电压小电流，因无良好冷却怕升温过高损坏内件及内应力大。

在焊第二层及以后一定通水冷却，电压及电流均可加大，以焊渣容易清理为好。

埋弧焊工艺参数及焊接技术一、埋弧焊工艺参数1.电流选择：埋弧焊工艺通常采用直流电源，电流大小的选择要根据焊缝宽度、材料厚度和焊条规格等因素来确定。

一般来说，电流过大容易出现焊渣溅射、焊缝收缩变大等问题，电流过小则焊缝无法充分熔透。

2. 电弧长度：电弧长度是指电弧端和电极之间的距离，通常控制在15mm左右。

电弧长度过长，容易导致电弧不稳定，焊接质量下降；电弧长度过短，容易导致焊缝形不成。

3.保护气体流量：埋弧焊需要在焊接过程中通过保护气体（如纯氩气）对焊缝进行保护，防止氧气和氮气的污染。

保护气体流量的大小要根据材料种类和规格来确定，一般为8-15升/分钟。

保护气体流量过大会增加熔渣溅射的可能性，过小则可能导致氧气和氮气侵入焊缝。

4.焊接速度：焊接速度取决于焊接材料的厚度和焊条的直径等因素，一般来说，焊接速度过快会导致焊缝连接不牢固，焊接速度过慢会造成焊缝过热、变形等问题。

合理的焊接速度可根据经验和试验来确定。

二、埋弧焊接技术1.准备工作：对于焊接材料，应保证焊件焊口的清洁度，去除表面的氧化物和油污。

对于厚度较大的材料，可采用加热预热的方法，以提前消除焊接应力。

2.焊条的选择：要选择合适的焊条，焊条的种类和规格要与焊接材料的种类和规格相匹配，以确保焊接质量。

焊条的保质期要注意，过期的焊条不能使用。

3.焊接过程：焊接时，要保证电弧稳定，焊条与工件的距离适当，不得与气缝直接接触。

焊接位置要选择合适，以便操作方便。

焊接方向要与主应力方向垂直。

4.焊后处理：焊接后，应采取适当的焊后处理措施，如退火、热处理等，以提高焊接接头的性能和质量。

总结：埋弧焊工艺参数及焊接技术对焊接质量和效率具有重要影响。

通过选择合适的电流、电弧长度和保护气体流量等参数，合理控制焊接速度，做好焊前准备和焊后处理工作，可以保证埋弧焊接的质量和可靠性。

同时，焊工应具备良好的焊接技术和操作经验，能够正确操作焊接设备和工具，严格按照操作规程进行焊接，以确保焊接质量和安全。

埋弧焊工艺标准
埋弧焊是一种在焊剂层下完成电弧焊接的方法。

在进行埋弧焊之前，需要进行一系列准备工作，包括焊件的坡口加工、待焊部位的表面清理、焊件的装配以及焊丝表面的清理、焊剂的烘干等。

具体标准如下：
1. 坡口加工：坡口加工要求按GB 986—1988执行，以保证焊缝根部不出现未焊透或夹渣，并减少填充金属量。

坡口的加工可使用刨边机、机械化或半机械化气割机、碳弧气刨等。

2. 待焊部位的清理：在焊前应将坡口及坡口两侧各20mm区域内及待焊部位的表面铁锈、氧化皮、油污等清理干净。

3. 焊件的装配：装配焊件时要保证间隙均匀，高低平整，错边量小，定位焊缝长度一般大于30mm，并且定位焊缝质量与主焊缝质量要求一致。

必要时采用专用工装、卡具。

4. 预热：当埋弧焊焊接的板厚在60mm以上时，焊前必须对焊道及两侧2倍板厚范围内预热，预热温度为100～150℃，板厚为40～60mm时，预热温度宜为60～80℃。

5. 保温：焊接完成前不得中途停止超过15分钟，当必须停止时，应采取保温措施缓冷，重新施焊前必须再次预热，层间温度控制在℃，焊接完后应采用保温棉及时进行保温。

此外，在焊接工艺上主要采取气保焊打底，埋弧自动焊填充及盖面，打底厚度根据板厚而定。

以上信息仅供参考，如需获取更多详细信息，建议查阅埋弧焊工艺标准书籍或咨询专业人士。

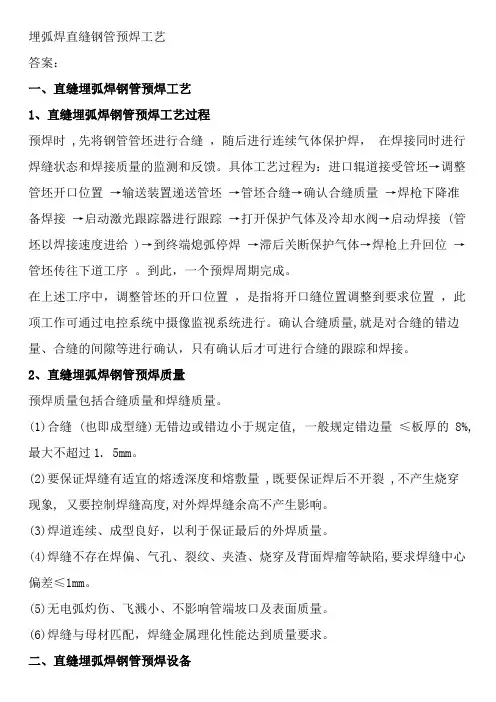

埋弧焊直缝钢管预焊工艺答案：一、直缝埋弧焊钢管预焊工艺1、直缝埋弧焊钢管预焊工艺过程预焊时 ,先将钢管管坯进行合缝，随后进行连续气体保护焊，在焊接同时进行焊缝状态和焊接质量的监测和反馈。

具体工艺过程为：进口辊道接受管坯→调整管坯开口位置→输送装置递送管坯→管坯合缝→确认合缝质量→焊枪下降准备焊接→启动激光跟踪器进行跟踪→打开保护气体及冷却水阀→启动焊接 (管坯以焊接速度进给 )→到终端熄弧停焊→滞后关断保护气体→焊枪上升回位→管坯传往下道工序。

到此，一个预焊周期完成。

在上述工序中，调整管坯的开口位置，是指将开口缝位置调整到要求位置，此项工作可通过电控系统中摄像监视系统进行。

确认合缝质量,就是对合缝的错边量、合缝的间隙等进行确认，只有确认后才可进行合缝的跟踪和焊接。

2、直缝埋弧焊钢管预焊质量预焊质量包括合缝质量和焊缝质量。

(1)合缝 (也即成型缝)无错边或错边小于规定值, 一般规定错边量≤板厚的 8%, 最大不超过1. 5mm。

(2)要保证焊缝有适宜的熔透深度和熔敷量 ,既要保证焊后不开裂 ,不产生烧穿现象, 又要控制焊缝高度,对外焊焊缝余高不产生影响。

(3)焊道连续、成型良好，以利于保证最后的外焊质量。

(4)焊缝不存在焊偏、气孔、裂纹、夹渣、烧穿及背面焊瘤等缺陷,要求焊缝中心偏差≤1mm。

(5)无电弧灼伤、飞溅小、不影响管端坡口及表面质量。

(6)焊缝与母材匹配，焊缝金属理化性能达到质量要求。

二、直缝埋弧焊钢管预焊设备预焊设备主要包括机械系统、液压系统、焊接系统、电控系统等部分。

1、机械系统机械系统是设备的主体,包括进出口辊道、驱动装置、合缝装置、内扩导向装置等, 它实现管坯的合缝、输送。

(1)进出口辊道：进出口辊道完成管坯的接授、输送、开口缝位置调整等功能。

根据预焊工艺要求, 管坯的下底标高不变 ,因此要求进出口辊道开口能根据钢管规格进行调节。

(2)驱动装置：预焊机一般采用焊枪固定、管坯移动方式。

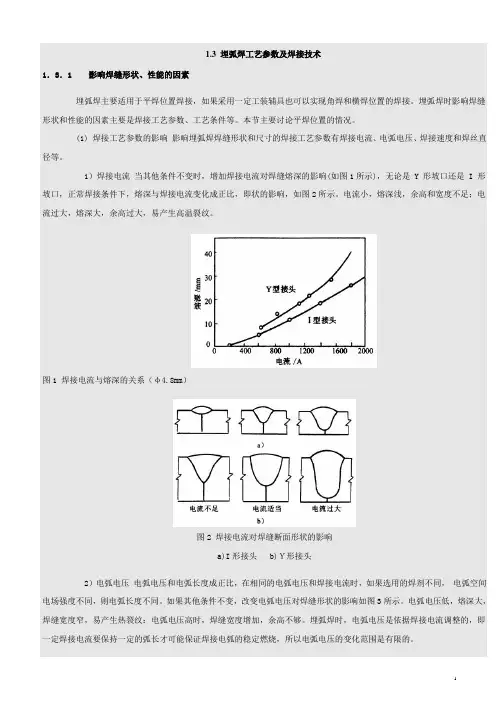

1.3 埋弧焊工艺参数及焊接技术1．3．1 影响焊缝形状、性能的因素埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。

埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。

本节主要讨论平焊位置的情况。

(1) 焊接工艺参数的影响影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。

1）焊接电流当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示)，无论是 Y 形坡口还是 I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2所示。

电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹。

图1 焊接电流与熔深的关系（φ4.8mm）图2 焊接电流对焊缝断面形状的影响a)I形接头b)Ｙ形接头2）电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。

如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。

电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。

埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的。

图3 电弧电压对焊缝断面形状的影响a)I形接头b)Ｙ形接头焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图 4 所示。

焊接速度对焊缝断面形状的影响，如图5 所示。

焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。

实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量。

1.3 埋弧焊工艺参数及焊接技术3)焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图 4 所示。

埋弧焊工艺参数及焊接技术Last revision on 21 December 2020埋弧焊工艺参数及焊接技术1．3．1影响焊缝形状、性能的因素埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。

埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。

本节主要讨论平焊位置的情况。

(1) 焊接工艺参数的影响影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。

1）焊接电流当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示)，无论是 Y 形坡口还是 I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2所示。

电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹图1 焊接电流与熔深的关系（φ）图2 焊接电流对焊缝断面形状的影响a)I形接头b)Ｙ形接头2）电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。

如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。

电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。

埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的图3电弧电压对焊缝断面形状的影响a)I形接头b)Ｙ形接头3)焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图 4 所示。

焊接速度对焊缝断面形状的影响，如图 5 所示。

焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。

实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量。

图4 焊接速度对焊缝形成的影响Ｈ－熔深Ｂ－熔宽图５焊接速度对焊缝断面形状的影响a)I形接头b)Ｙ形接头4)焊丝直径焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化。

完整版埋弧焊工艺参数及焊接技术在进行埋弧焊工艺参数及焊接技术的探讨之前，首先需要了解埋弧焊的基本概念。

埋弧焊是一种常用的电弧焊接方法，通过将焊丝埋在焊缝中，利用电弧加热熔化焊缝两侧的材料，形成牢固的焊接接头。

埋弧焊广泛应用于工业领域中的焊接工艺中，具有高效、快捷、高质量的特点。

一、埋弧焊工艺参数埋弧焊工艺参数是指在埋弧焊过程中需要控制和调节的参数。

不同的焊接材料和焊接工件要求不同的工艺参数，下面介绍几个常见的埋弧焊工艺参数。

1. 电流：焊接过程中电流的选择对焊接质量至关重要。

一般来说，焊接电流越大，焊接速度越快，但是如果电流过大，会使焊接接头产生过渡熔化、气孔等缺陷。

因此，在设置电流时需要根据焊接材料和工件的要求选择适当的电流。

2. 电压：焊接电压直接影响到焊接速度和焊缝的质量。

当电压过高时，焊接速度会加快，但是容易产生飞溅和熔穿等缺陷。

而电压过低则会导致焊缝不完全熔化，影响焊接接头的强度。

因此，在设置电压时需要根据焊接材料和工件的要求选择适当的电压。

3. 焊接速度：焊接速度是指焊枪在焊接过程中移动的速度。

焊接速度的选择应根据焊接材料和工件的要求以及焊接的位置和环境条件来确定。

焊接速度过快会导致焊缝不完全熔化，焊接速度过慢则容易使焊接区域过热，从而产生焊缝凹陷和熔渣残留等问题。

二、焊接技术除了合适的工艺参数，有效的焊接技术也是埋弧焊的关键。

下面介绍几个常用的焊接技术。

1. 准备工作：在焊接之前，需要进行准备工作，包括清除焊接表面的污垢和氧化物，并将焊缝两侧的材料加热到适当的温度，以确保焊接质量。

2. 焊接姿势：埋弧焊通常采用手持式焊枪进行，焊工应采取稳定的姿势，控制焊枪的角度和位置，以保证焊接过程的稳定和准确。

3. 焊接顺序：在进行多道焊接时，需要根据焊接材料和工件的要求确定焊接的顺序。

通常情况下，先焊接两端再进行中间部分的焊接，以保证焊接接头的质量和稳定性。

4. 控制温度：焊接过程中需要控制焊接区域的温度，以保证焊缝的质量。

埋弧焊工艺与操作技巧引言埋弧焊是一种常用的焊接技术，广泛应用于钢结构、船舶、桥梁、石油化工等领域。

本文将介绍埋弧焊的基本原理、操作技巧以及注意事项。

一、埋弧焊的原理埋弧焊是一种根据电弧熔化焊条供料来进行焊接的方法。

其工作原理如下： 1. 焊条通过供电电源产生电弧。

2. 电弧在工件和焊条之间形成，熔化焊条并使其与工件熔合。

3. 熔化的金属在焊接缝中形成焊渣，保护焊缝避免氧气和杂质的侵入。

二、埋弧焊的操作技巧1.选择适当的焊接电流和电压。

根据工件的材料和类型，选择合适的焊接电流和电压可以保证焊缝的质量和稳定性。

2.控制焊接速度。

焊接速度的过快或过慢都会影响焊缝的质量。

应根据焊接材料和厚度，选择适当的焊接速度。

3.保持合适的焊接角度。

通常情况下，焊接角度应垂直于工件表面。

如果角度偏离，会导致焊缝质量下降和焊接变形。

4.注意电焊材料的质量。

合格的焊条和焊剂对焊接质量至关重要。

务必选择有质量保证的材料进行焊接操作。

5.确保焊接环境的通风良好。

焊接过程中会产生大量的烟尘和有害气体，应确保操作区域有良好的通风条件，以保护操作人员的健康。

三、注意事项1.安全操作。

焊接过程中需要注意防护措施，包括戴上防焊光眼镜、焊接手套和防护服等，以避免对皮肤和眼睛的损伤。

2.注意电焊设备的维护。

定期检查焊接设备的接线和电源，确保其正常工作，避免意外事故。

3.焊接接头的准备工作。

在进行埋弧焊前，应对接头进行清洁和打磨，以去除锈蚀和污垢，保证焊接质量。

4.控制焊接温度。

过高的焊接温度会导致焊缝脆性增加，影响焊接质量。

应根据材料要求和焊接规范，控制焊接温度。

5.注意焊接参数的选择。

除了焊接电流和焊接速度外，还应注意电弧长度、焊接间隙等参数的合理选择，以保证焊缝质量。

四、总结埋弧焊是一种常用的焊接技术，掌握埋弧焊的工艺和操作技巧对焊接质量至关重要。

本文介绍了埋弧焊的基本原理、操作技巧以及注意事项。

通过正确的操作和控制，可以实现优质的焊接效果，并确保焊缝的质量和稳定性。

埋弧焊工艺什么是埋弧焊埋弧焊是一种常见的电弧焊接工艺，它使用一根保护焊条和被焊接的金属工件之间的电弧，在高温下熔化焊条和金属工件表面，从而实现焊接的过程。

埋弧焊工艺适用于焊接中厚板和重型结构，尤其是焊接较大尺寸的工件。

埋弧焊的特点1. 高焊接效率埋弧焊工艺具有高焊接效率的特点。

在埋弧焊过程中，由于焊接电弧被保护在焊条和金属工件之间的粉末套管中，可以获得更高的电弧能量密度，从而提高焊接速度和生产效率。

2. 减少氧化和飞溅埋弧焊的另一个显著特点是减少氧化和飞溅。

由于焊接电弧被保护在粉末套管中，可以防止空气中的氧气与熔池中的铁发生氧化反应，减少氧化物生成。

同时，粉末套管还可以吸收和凝聚飞溅，防止其飞溅到周围的区域。

3. 保护气体非常重要在埋弧焊工艺中，选择合适的保护气体非常重要。

常用的保护气体有纯二氧化碳、纯氩气和混合气体。

不同的保护气体可以影响焊接过程中的电弧稳定性、焊缝质量和保护效果，需要根据具体的焊接要求进行选择。

埋弧焊的工艺参数1. 电流和电压埋弧焊的焊接电流和电压是两个重要的参数。

电流决定焊条熔化的速度和焊缝的形状，而电压影响焊接电弧的稳定性和熔化深度。

合理选择电流和电压可以确保焊缝质量和焊接速度的平衡。

2. 焊接速度焊接速度是指焊条通过焊缝的速度。

合理选择焊接速度可以确保焊接质量和焊接效率的平衡。

过高的焊接速度可能导致焊接质量下降，而过低的焊接速度会增加生产成本。

3. 保护气体流量保护气体流量是指保护气体在焊接过程中的流量大小。

合理选择保护气体流量可以确保焊接过程中的保护效果和焊接质量。

过高的保护气体流量可能导致焊接缺陷，而过低的保护气体流量会减弱保护效果。

4. 焊接角度和焊枪的位置焊接角度和焊枪的位置对于焊接质量和操作工人的劳动强度具有重要影响。

合理的焊接角度和焊枪的位置可以确保熔化深度和焊缝形状的一致性，并减轻操作工人的劳动强度。

埋弧焊的应用埋弧焊工艺被广泛应用于船舶、桥梁、压力容器、石油化工等重型结构的焊接。
