超全光伏发电项目施工工艺流程图1. 引言光伏发电是利用太阳能直接转换为电能的一种可再生能源技术。

随着全球对可持续发展和环境保护的关注度提高，光伏发电项目越来越受到重视。

为了确保光伏发电项目顺利实施，需要详细规划施工工艺流程。

本文将介绍超全光伏发电项目的施工工艺流程图。

2. 施工前准备在进入施工阶段之前，需要进行一系列的准备工作。

这包括：•确定项目目标：明确光伏发电项目的规模和目标。

•地质勘察：对待建地区进行地质勘察，了解地质条件和地质特点。

•验证技术可行性：对候选技术进行评估，确保其在现有环境下可行。

•确定项目预算：根据项目规模和目标确定项目的预算，并制定资金筹措计划。

•制定施工计划：根据项目目标和预算制定详细的施工计划，明确工程进度和分工。

3. 场地准备在开始施工之前，需要对光伏发电项目场地进行准备工作。

这包括：•场地平整：对场地进行平整处理，确保光伏板安装的平稳。

•建立围栏：在场地周围建立围栏，确保施工区域的安全。

•铺设道路：铺设临时道路，方便施工人员和设备的出入。

•建立临时设施：搭建临时办公室、工棚、生活设施等，提供施工所需的基础设施。

4. 光伏板安装光伏板安装是光伏发电项目的核心工作之一。

具体步骤如下：1.布置支架：根据设计要求，布置光伏板的支架，确保其稳定和安全。

2.安装光伏板：将光伏板安装在支架上，采用专业工具紧固，确保板件之间的连接牢固可靠。

3.连接电缆：连接光伏板的电缆，将光伏板的电能输送至逆变器。

5. 电气设备安装除了光伏板安装，电气设备的安装也是光伏发电项目的重要环节。

具体步骤如下：1.安装逆变器：安装逆变器并将其连接到光伏板的电缆。

逆变器将直流电转换为交流电。

2.安装电表：安装电表以测量电能的产生和使用。

3.安装配电箱：安装配电箱，将电能分配给所需的电力设备和网格。

6. 系统调试在安装完成后，需要对光伏发电系统进行调试和测试，以确保其正常运行。

具体步骤如下：1.检查接线：仔细检查光伏板、逆变器、电表等的接线是否正确并紧固。

/link?url=kyAKVz2NTDWby8FipuF0-DbNTOJSD3JClA9q_ftSir0uiP HORtplIoa5FvSKEJsrVBTDRioNVvEt1elEVXdQm5j0FLCNJQdEWJMdfBnX-5W（并网光伏电站项目建设流程）大型地面电站开发建设流程日期：2015-08-07 [复制链接]责任编辑：linpher 打印收藏评论(0)[订阅到邮箱]导读：前言：根据国家能源局《光伏电站管理暂行办法》(国能新能[2013]329)、《分布式光伏发电项目管理暂行办法》(国能新能[2013]133)，国家对光伏电站及分布式光伏发电项目均实行备案管理，下面小编就梳理一下备案制下如何进行大型光伏电站的开发流程：一、项目前期考察阶段对项目土地（及其周边）资源、电网情况、当地政策等进行摸底考察。

我把现场选址工作划分成三步，如下表所示：下面详细解释一下1、去现场前需要做的准备工作光伏电站场址一般都在相对偏远的地方，去趟现场往往要耗费比较大的时间成本、人力成本。

因此，去之前一定要把准备工作做好。

首先要跟业主进行简单沟通，了解他之前做了哪些工作，他的要求和想法。

常问的几个问题：1）项目场址的地点，有经纬度最好了。

2）场址面积大概多大，计划做多大规模；（一般业主都有场址的承包合同，可通过查阅承包合同等所有权证明文件进行地点、面积承包剩余年限等信息进行确认。

）3）场址大概是什么地貌，地表附着物情况，有无坟头，是否涉及赔偿；有无军事设施、文物等敏感物。

场址附近是否有可接入的变电站，距离多少，多大电压等级，容量是多少，有无间隔；（一般接入 110KV 变电站的低压侧或者 35KV 高压侧为宜，距离最好不要超过 10 公里否则会增加成本，大部分地区只能接入容量的 30%-50%。

）沟通之后，第一个要准备的，就是了解当地相关的光伏政策。

比如，国家给该省的规模指标是多少？该省对光伏项目有没有单独的补贴政策？诸如此类的政策，尽量多了解一些。

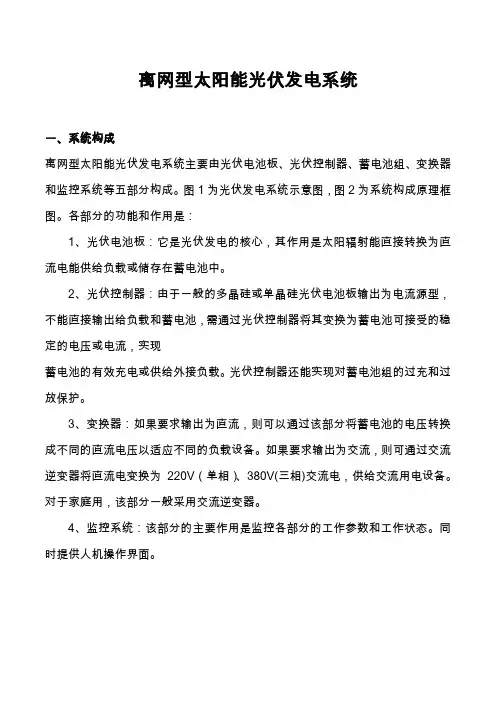

离网型太阳能光伏发电系统一、系统构成离网型太阳能光伏发电系统主要由光伏电池板、光伏控制器、蓄电池组、变换器和监控系统等五部分构成。

图1为光伏发电系统示意图，图2为系统构成原理框图。

各部分的功能和作用是：1、光伏电池板：它是光伏发电的核心，其作用是太阳辐射能直接转换为直流电能供给负载或储存在蓄电池中。

2、光伏控制器：由于一般的多晶硅或单晶硅光伏电池板输出为电流源型，不能直接输出给负载和蓄电池，需通过光伏控制器将其变换为蓄电池可接受的稳定的电压或电流，实现蓄电池的有效充电或供给外接负载。

光伏控制器还能实现对蓄电池组的过充和过放保护。

3、变换器：如果要求输出为直流，则可以通过该部分将蓄电池的电压转换成不同的直流电压以适应不同的负载设备。

如果要求输出为交流，则可通过交流逆变器将直流电变换为220V（单相）、380V(三相)交流电，供给交流用电设备。

对于家庭用，该部分一般采用交流逆变器。

4、监控系统：该部分的主要作用是监控各部分的工作参数和工作状态。

同时提供人机操作界面。

图1 离网型光伏发电系统示意图图2 离网型光伏发电构成原理框图二、系统功能及特点1、能实现对蓄电池组的恒压、恒流充电和充电过程的自动管理；2、具有太阳能最大功率点跟踪控制功能（MPPT），发挥光伏电池的最大功效；3、逆变器交流输出波形正弦度好，输出电压稳定，抗扰能力强；4、保护功能完善，具有蓄电池过充、过放、输出过压、过流、短路等多种保护；5、具有交流电网供电后备功能，当多日无太阳光照，蓄电池储存电能无法满足输出供电时，系统可自动切换为交流市电供电，由于采用直流侧无间断切换，交流输出无间断现象；6、友好的人机操作界面、完善的监控功能，系统采用大尺寸触摸液晶屏，操控方便、显示直观；三、系统适应领域1、家庭供电：特别适用于独立式居住的家庭，如城市别墅区、农村家庭。

对于城市居民小区，居住在顶楼的住户或私家阳台较大的家庭也较合适；2、学校供电：特别适用于中小学和幼儿园，在这些地方，一般白天用电较多，且用电量不大；3、医院供电：可与医院的应急供电系统融合在一起，可有效提高医院的应急电源的可靠性和经济性；4、城市小区公共供电：可安装在城市小区公共部分，接入小区的公用电房，作为小区公用电使用；5、政府部门、企事业单位办公大楼供电：集中安装在办公大楼的顶层，作为公用电接入大楼低压配电柜中。

太阳能光伏电站流程在一个地方建太阳能光伏电站，首先要进行当地太阳能资源评估，以此判断该地是否适宜建设太阳能光伏电站。

太阳能辐射分为总辐射、直接辐射、散射辐射，太阳能各项辐射数据要从附近气象站获得或在NASA上查找当地对应经纬度的各个气象数据。

具体太阳能发电系统主要包括以下几部分：太阳能电池组件、控制器、蓄电池、逆变器、负载等组成。

其中，太阳能电池组件和蓄电池为电源系统，控制器和逆变器为控制保护系统，负载为系统终端。

一、太阳能电池组件太阳能电池组件是发电系统中的核心部分，其作用是将太阳的辐射能直接转换为直流电，供负载使用或存贮于蓄电池内备用。

一般根据用户需要，将若干太阳能电池板按一定方式连接，组成太阳能电池方阵（阵列），再配上适当的支架及接线盒组成太阳能电池组件。

下图（图1）是我校太阳能光伏电站所用的太阳能电池组件：图1我校太阳能光伏电站的太阳能电池组件下面简单介绍太阳能电池片的种类及特点类型项目单晶硅多晶硅非晶硅转换效率12~17% 10~15% 6~8%使用寿命15~20年15~20年5~10年平均价格昂贵较贵较便宜稳定性好好差（会衰减）颜色黑色深蓝棕主要优点转换效率高、工作稳定，体积小。

工作稳定，成本低。

使用广泛。

价低，弱光性好，多数用于计算器，电子表等主要缺点成本高转换效率较低转换效率最低，会衰减。

相同功率的面积比晶体硅大一倍以上。

二、蓄电池蓄电池作用是将太阳能电池方阵发出直流电贮存起来, 供负载使用。

在光伏发电系统中, 蓄电池处于浮充放电状态。

白天太阳能电池方阵给蓄电池充电,同时方阵还给负载用电,晚上负载用电全部由蓄电池供给。

因此, 要求蓄电池的自放电要小, 而且充电效率要高, 同时还要考虑价格和使用是否方便等因素。

图2 我校太阳能光伏电站所用蓄电池蓄电池的种类及特点类别 项目 锂电池 镍镉电池镍氢电池免维护铅酸电池胶体普通酸液 充放电特性无记忆效应,使用时间长,重复充电可达1200次以上。

光伏电站日常工作流程图光伏电站日常工作流程光伏电站运行为倒班制，每班三人，五天一轮换，轮值期间工作如下。

光伏电站日常工作标准一、卫生方面标准：1 、站内卫生日常工作清扫要求：（1 ）主控室应每天打扫一遍，地面、桌面、电脑收拾干净，记录、日志等物品摆放整齐，桌面不得摆放茶杯等杂物。

（2 ）早晨将电站院内、厨房、宿舍打扫干净。

（3 ）工器具室内各工器具、柜子摆放整齐、清洁干净。

（4 ）工作服保持整洁，不得乱放、乱摆、乱挂。

（5 ）保持休息室卫生，个人寝具整齐。

2 、站内卫生每月定期工作清扫要求：（1）各配电室地面、设备柜面、玻璃、过滤网、墙壁开关、插座、火灾报警装置等干净彻底。

（2）主控室各屏、柜内设备应用吹灰器吹出柜内浮灰（吹灰过程中防止设备零部件吹落或损伤），且地面、设备柜面、玻璃、墙壁开关、插座、火灾报警装置等干净彻底。

（3）宿舍地面、桌面保持干净，床铺干净整洁，生活用品摆放整齐，卫生间墙壁、洗脸池、马桶等干净彻底。

（4）厨房、会议室地面、桌面保持干净，陈设物品摆放整齐，电站院内干净彻底。

3 、逆变室卫生每月定期工作清扫要求：1）逆变室内窗台、地面，直流柜、逆变器、环网数据柜面，灭火器应清洁，室内常设物品摆放整齐（2）直流柜、环网数据柜中无沙子、杂物等。

日常巡检工作标准：1、厂区设备巡检：（1 ）每班巡检不应少于3 次，巡回检查必须由两人共同进行，带上对讲机。

平时巡检一人驾车、一人密切观察路面电池板表面清洁与否，是否损坏或有其他异常现象，支架正常与否。

驾车时车速不应过快，以免弹起小石子砸到组件；应随车带万用表、螺丝刀、测温枪、铁锹等常用工具，如发现有遮挡组件的杂草、垃圾应及时清除。

（2）逆变室、箱变巡检应先室外，后室内。

室外查逆变室门窗是否完整，地表是否平整，箱变声音、温度是否正常，每班轮值期间至少要打开箱变低压室柜门检查一次，查完后要将两扇柜门锁好。

室内应注意设备运行温度，有无异常声响，接头处有无虚接、过热造成的火花、变色或放电声等；各表计、LED 屏、指示灯是否显示正常，房屋是否漏雨，电缆沟有无积水等；要对巡检过程中出现的问题及处理方案做好记录。

解析光伏电站从准备到建成项目全流程一、光伏项目全流程概览光伏项目属于固定资产投资类项目，大致流程如下图所示。

二、光伏项目前期阶段光伏项目前期阶段包含五项工作，如下图所示。

图：光伏项目前期阶段的运作流程示意图其中，1.项目前期考察对项目地形及屋顶资源、周边环境条件（交通、物资采购、市场的劳动力、道路、水电）、电网结构及年负荷量、消耗负荷能力、接入系统的电压等级、接入间隔核实、送出线路长度廊道的条件、和当地电网公司的政策等。

2.项目预可行性研究/项目建议书一般是用来向发改委等项目管理部门申报项目申请，但《国务院关于投资体制改革的决定》出台后，项目建议书不再作为项目立项申请的依据。

目前的主要作用是项目单位向集团公司等上级部门申请集团公司内部立项的依据。

3.项目可行性研究通过对项目的主要内容和配套条件，如：光照资源、建设规模、技术方案、设备选型、环境影响、资金筹措、盈利能力等，从技术、经济、工程等方面进行调查研究和分析比较，并对项目建成以后可能取得的财务、经济效益及社会影响进行预测，从而提出该项目是否值得投资和如何进行建设的分析评价意见。

4.项目备案申请《国务院关于投资体制改革的决定》，对于企业不使用政府投资建设的项目，一律不再实行审批制，区别不同情况实行核准制和备案制。

目前，光伏项目均执行备案制。

项目备案申请报告是政府备案的必要文件。

项目备案完成之后，要获得下表中的相关文件。

表 1：项目备案后在开工前应获得的支持性文件三、光伏项目准备阶段光伏项目准备阶段包含三项工作，如下图所示。

图：光伏项目准备阶段的运作流程示意图1.工程初步设计/基本设计、总平图依据已确定的可行性研究报告、相关批复文件、接入系统报告、相关地质、水文、气象资料等，对拟建工程的技术、经济、资源、环境等进行更深入的分析。

如为总承包项目，业主未要求做初步设计，可仅对可行性研究报告中的技术方案做进一步分析，对环境、安全、施工组织、劳动定员、投资等内容不再做分析，这种形成的设计文件称为基本设计。

分布式光伏开发流程图分布式光伏开发是指在城市或乡村分布广泛，建设成各个规模的分布式光电站点，利用太阳能发电，满足当地用电需求，并将多余电力并网销售给电力公司。

分布式光伏开发的流程可以分为以下六个阶段：前期调研和规划、选址和土地准备、工程设计、设备采购和工程施工、并网接入和运维管理。

前期调研和规划阶段：1.调研目标：确定分布式光伏项目的发展目标和需求。

2.资源评估：评估当地的光伏资源，确定发电潜力和可利用的区域。

3.可行性研究：进行技术和经济可行性的研究，确定项目的可行性。

4.制定规划：制定项目发展规划和预算，确定项目基本方案。

选址和土地准备阶段：1.土地选址：根据前期调研的结果，选取适合建设分布式光伏项目的土地。

2.土地准备：进行土地调查和评估，完成土地使用权手续，准备施工用地。

工程设计阶段：1.系统设计：根据项目的需求和规模，设计出分布式光伏系统的整体框架。

2.组件选择：选择合适的太阳能电池组件、逆变器和其他配套设备。

3.布局设计：确定组件和配套设备的布局方案，并进行电气设计。

4.施工图设计：根据布局设计，绘制施工图纸，方便后续施工操作。

设备采购和工程施工阶段：1.设备采购：根据工程设计的要求，采购太阳能电池组件、逆变器等设备。

2.质量检验：对采购的设备进行质量检测和验收，确保设备符合要求。

3.施工准备：筹备施工所需要的人力、物力和技术准备。

4.设备安装：按照工程设计和施工图纸的要求，进行设备的安装和连接工作。

5.系统调试：对安装完成的设备进行联调和调试，保证系统运行正常。

并网接入和运维管理阶段：1.并网接入：完成电力公司的网供电接入手续，将分布式光伏系统并网。

2.运维管理：建立分布式光伏系统的运维管理机制，包括设备巡检、故障排除、维护保养等。

3.电力销售：将多余的发电量接入电力市场，通过与电力公司签订的购电合同进行售电。

以上是分布式光伏开发的六个主要阶段和相关流程。

在实际项目中，每个阶段的具体操作可能会有所差异，需要根据具体情况进行调整和完善。

光伏系统工作流程表下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 选址与规划选择合适的安装地点，确保有充足的阳光照射。

考虑屋顶或地面的承载能力、朝向和阴影情况。

一、熟悉设计1、系统的容量；2、电池板（类别、参数、数量等）；3、组串设计（初步估算箱体的尺寸）；4、汇流箱的数量、尺寸；5、电缆型号、数量、大小；6逆变器型号、数量、尺寸；7、并网柜数量、尺寸；8、监控系统（有无大的液晶显示屏，考虑电源）；9、组件固定安装形式；10、初步拟定的设备安装位置及设备安装数量二、现场确认1、确认安装场地尺寸（实际尺寸与图纸误差）；2、安装场地有无后增的设备影响施工。

3、确定集线箱的安装位置（综合考虑布线、固定、阴影、操作）；4、根据设备（有时包含监控电脑）数量、尺寸、摆放方式、间距要求选定配电房。

5、确定配电房的门是否够设备进入。

6电缆走线，确认是否有现成管道或桥架能满足电缆布线7、并网点具体位置确认（条件允许的话提供就近并网点）8、大显示屏的安装位置确认；9、电站接地位置确认三、施工资料准备1、根据已收集的资料，尽可能详细的绘制施工图。

施工图需特别注意业主的要求（例如技术协议等）。

2、根据施工图纸制作大料表。

大料表尽可能的与实际用量接近，并综合考虑合同中甲方对材料的要求。

3、根据施工图、技术协议编写《施工技术交底》。

4、根据《施工进度计划》绘制《材料进场计划》。

四、现场施工依丽瀑能源工程技术（上海）有限公司所施工建设的项目图片为例，施工步骤如下：1、现场弹线定位；2、支架、埋件安装;3、组件安装固定4、线槽及走线5、设备安装&设备接线1、查看并处理电池板阴影问题;2、检查各箱体内部和电池板内的接线可靠性；3、组串电压测量；测量组串电压是否在合理范围内。

4、绝缘电阻测量；相间、相对地》0.5M Q，二次回路大于1M Q （测量采用兆欧表）。

5、接地电阻测量；所有不同用途和不同电压的电气设备应使用一个总的接地体，接地电阻值W 4Q（测量采用接地电阻测试仪）。

6并网运行观察设备运行正常与否（查看设备说明书），测量逆变器的输出电流和电压，确认逆变器显示数据的准确性。
