接地电阻测试仪点检表

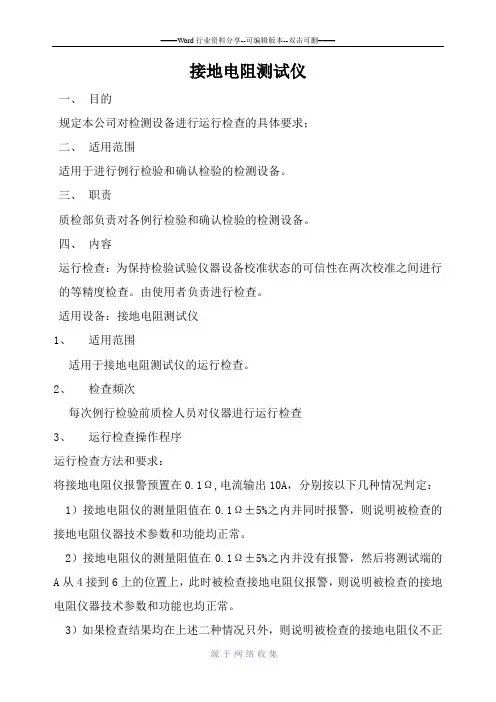

接地电阻测试仪
一、目的
规定本公司对检测设备进行运行检查的具体要求；
二、适用范围
适用于进行例行检验和确认检验的检测设备。

三、职责
质检部负责对各例行检验和确认检验的检测设备。

四、内容
运行检查：为保持检验试验仪器设备校准状态的可信性在两次校准之间进行的等精度检查。

由使用者负责进行检查。

适用设备：接地电阻测试仪
1、适用范围
适用于接地电阻测试仪的运行检查。

2、检查频次
每次例行检验前质检人员对仪器进行运行检查
3、运行检查操作程序
运行检查方法和要求：
将接地电阻仪报警预置在0.1Ω,电流输出10A，分别按以下几种情况判定：1）接地电阻仪的测量阻值在0.1Ω±5%之内并同时报警，则说明被检查的接地电阻仪器技术参数和功能均正常。

2）接地电阻仪的测量阻值在0.1Ω±5%之内并没有报警，然后将测试端的A从4接到6上的位置上，此时被检查接地电阻仪报警，则说明被检查的接地电阻仪器技术参数和功能也均正常。

3）如果检查结果均在上述二种情况只外，则说明被检查的接地电阻仪不正
常，应送外修理处理。

4、定期（运行检查）结果记录在《运行检查记录表》。

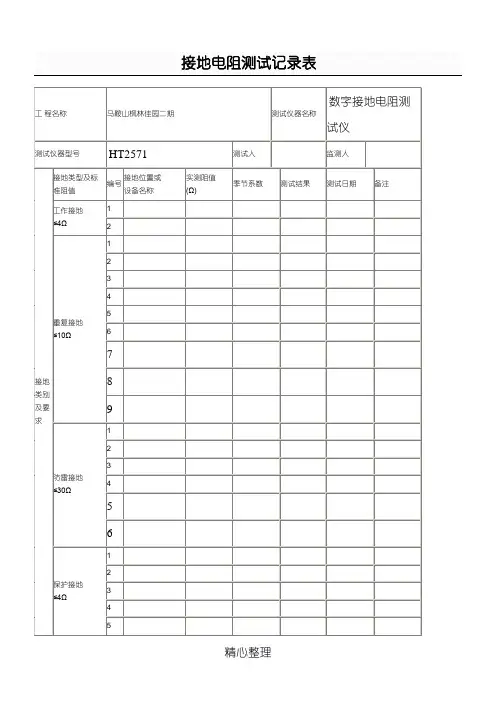

接地电阻测试记录表工程名称马鞍山枫林佳园二期测试仪器名称数字接地电阻测试仪测试仪器型号HT2571测试人监测人接地类别及要求接地类型及标准阻值编号接地位置或设备名称实测阻值(Ω)季节系数测试结果测试日期备注工作接地≤4Ω12重复接地≤10Ω123456789防雷接地≤30Ω123456保护接地≤4Ω12345注：1.测试结果＝实测电阻×季度系数；2.接地电阻定期（至少每季度一次）进行测试；3.测试人为电工，监测人可以是施工员、安全员等施工管理人员。

4.季节系数参照值：2、3月1.0，4、9月1.5，6月1.9，7、8月2.4，10、11月1.55，1、12月1.2。

接地电阻测试记录表填写方法接地电阻测试记录表填写先要注意的地方：1、测试结果=实测阻值x季节系数；2、接地电阻应定期（至少每季度一次）进行测试；3、测试人为电工，监测人可以是施工员、安全员等施工管理人员。

接地电阻测试记录表怎么填：1、名称：填写被测对象名称。

即产品名称或零部件名称；2、型号：填写被测对象的型号或规格。

即产品或零部件型号、规格；3、测试日期：填写测试的详细日期；4、气候：填写测试试样周边环境的详细温度和湿度；5、电阻：采用接地电阻测试仪直接读出来的接地电阻值或原始测试方法通过电流和电压计算出来的接地电阻值。

工作接地。

在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。

此种接地可采取直接接地或经特殊装置接地。

如变压器中性点的直接接地或经消弧线圈接地。

保护接地。

为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。

如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。

重复接地。

将中性线上的一点或多点与大地再次做金属连接，称为重复接地。
