冲孔灌注桩技术交底

中建海峡建设发展有限公司编号分部分项工程安全技术交底卡项目名称贵港市广汇·圣湖城共页楼栋号：22#、23#楼分部工程名称：冲孔灌注桩工程工程部位：22#23#楼桩基施工劳务负责人冲孔灌注桩施工安全技术交底一、安全方面要求1．一般要求1.1进入施工现场人员必须佩戴安全帽，施工操作人员应穿戴好必要的防护用品。

1.2泥浆池周围应设有防护设施，高度≥ 1.2m。

成孔后，暂时不进行下道工序的孔必须设有安全防护设施或用土方回填。

1.3电气设备的电源，应按《施工现场临时用电安全技术规范》（JGJ46—2005）的规定架设安装；电气设备均须有良好的接零保护，并装有可靠的触电保护装置。

1.4严禁在高低压架空电线下方冲孔、吊运钢筋，移动桩机时，支架必须保持与高压电线的安全距离。

1.5配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，设备首端必须设有漏电保护器。

1.6桩机安装完成后，必须经安全部门验收合格后方可投入使用。

1.7在施工全过程中，应严格执行有关机械的安全操作规程，由专人操作，并加强机械维修保养。

1.8作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。

1.9现场卸料（主要指钢筋和钢板、钢管）前，必须检查卸料方向是否有人，以避免将人员砸伤。

1.10导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台（留出导管位置），并且要求能保证人员的安全。

1.11遇大雨、大雾和六级以上大风，应停止冲孔作业，当风力超过六级时，应将机架放倒在地面上。

暴风雨后，必须进行一次全面检查，发现问题，及时处理。

1.12 操作人员要遵守桩机冲孔的安全操作规程，严禁违章作业。

1.13 注意现场文明施工，对不用的泥浆池应及时填平；对正在使用的泥浆池加强管理，不得任泥浆溢流，捞取的沉渣应及时清走。

各个排污通道必须有标志，夜间有照明设备，以防踩入泥浆，跌伤行人。

2．施工过程要求2.1 桩机就位及成孔安全措施2.1.1 桩机就位后，应有专人指挥对机底枕木填实，保证施工时机械不倾斜、不倾倒。

冲击钻孔灌注桩技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程基础采用冲击钻孔灌注桩基础，现就冲击钻孔灌注桩施工技术进行交底。

2. 施工工艺2.1 冲击钻孔1.钻机就位后，调整钻机高度、角度，使钻头对准桩位。

2.启动钻机，低速运转，待钻头触及地面后，逐渐提高转速。

3.按照设计要求，采用冲击钻头进行钻孔，钻孔过程中注意控制钻进速度、冲击力度，以确保孔壁稳定。

4.钻孔至设计深度后，停钻，检查孔深、孔径、垂直度等参数，满足要求后进行下一道工序。

2.2 灌注桩身混凝土1.制备混凝土：根据设计要求，采用商品混凝土，严格控制混凝土配合比、坍落度、和易性等指标。

2.灌注混凝土：将混凝土导管插入孔底，缓慢灌注混凝土，同时注意观察导管内混凝土面高度，确保桩身混凝土密实。

3.灌注过程中，如有泥浆上冒，应及时调整灌注速度，避免混凝土离析。

4.灌注至设计高度后，继续灌注50cm，以保证桩顶混凝土质量。

5.灌注完成后，及时拆除导管，并对桩顶进行保护。

2.3 桩顶处理1.桩顶露出地面时，应进行桩顶处理，包括切割、校正等。

2.桩顶处理过程中，注意保护钢筋，避免损伤。

3.桩顶处理完成后，进行桩基验收，验收合格后进入下一道工序。

3. 施工要求及质量控制1.施工前，应认真阅读设计文件，了解工程特点、施工要求。

2.施工过程中，严格遵循施工方案、技术交底要求，确保施工安全、质量。

3.加强施工现场管理，做好施工记录，及时发现并解决问题。

4.做好施工材料、设备检查，确保材料合格、设备正常运行。

5.加强质量检测，对关键工序、重要部位进行严格把控，确保工程质量。

4. 安全文明施工1.施工现场应设立安全警示标志，明确施工区域，防止安全事故发生。

2.施工人员应佩戴安全帽、安全带等劳动防护用品，严格遵守安全操作规程。

3.做好施工现场环境保护，严格执行环保法规，确保施工过程中对周边环境的影响降到最低。

黄骅港综合港区通用散杂货码头工程和黄骅港综合港区多用途码头工程轨道梁基础及堆场道路施工灌注桩技术交底第二项目部2013年4月16日一、工程概况黄骅港综合港区多用途码头堆场道路工程出港大门灌注桩施工，轴采用Φ600mm灌注桩基础,桩长28。

1m，设计底标高—29。

1m，单桩砼方量7。

94m³,单桩钢筋重量755。

236kg，桩数为18根，混凝土强度为C35，砼方量142。

92m³，本次施工有6根桩需穿透石头堤,石头堤顶标高—3。

25m，底标高-11。

45m。

二、关键工序质量控制1．施工中所用的计量器具如经纬仪、水准仪必须经过计量部门检验并登记注册，没有计量合格证不得使用。

有专人检查各种桩位的定点,定期派专人校核基准点,各种测量检查均需认真填写成果记录及附图，测量结果应准确可靠。

2．成孔开始前应充分做好准备工作,桩机定位应准确水平、稳固，桩机冲击钻与护筒中心的允许偏差应不大于±20mm，成孔施工应一次不间断地完成，不得无故停机，施工过程应做好施工原始记录。

3．确保桩的入岩深度,当冲击至微风化岩岩面.经过取样鉴定为微风化岩面（报监理、设计或勘探单位认可），再钻至设计入岩深度,必须满足设计要求,得到监理工程师或钻探单位验收合格后方可终孔.4．钢筋笼制作严格按图纸设计和规范要求加工，下放前，须加砼保护块，确保钢筋保护层。

钢筋连接采用套筒连接，接头应符合规范要求，同时做隐蔽工程验收。

5．钢筋笼在起吊、运输和安装中应采取措施,防止变形。

安装入孔时,应保持垂直状态，对准孔位徐徐轻放，避免碰撞孔壁,下笼中若遇阻碍不得强行下放,应查明原因，酌情处理后再继续下笼。

6．灌注混凝土前，须进行二次清孔，清孔后的泥浆浓度控制在1。

10以下，同时利用测绳测量沉渣厚度,确保沉渣厚度小于5cm.7. 混凝土灌注是确保成桩质量的关键工序,导管应连接平直可靠，密封性好，隔水塞砼强度不低于桩身砼强度，外形规则光滑并配有橡胶片.灌斗容量应能满足混凝土的初灌量的要求,混凝土灌注要连续紧凑地进行，严禁将导管提出砼面，导管埋入砼面的深度2~6m为宜，混凝土灌注中应经常测定砼面上升情况，在灌注将近结束时，应核对砼的灌入数量，以确定所测的混凝土的灌注高度是否正确，当砼灌注达到超灌标高时,经监理工程师确认符合要求方可停止灌注，同时做好水下灌注砼的隐蔽工程验收.8. 为保证工程质量，以下关键工序及主要工序应提请监理现场验收。

冲击钻钻孔灌注桩技术交底冲击钻钻孔灌注桩技术交底一、引言本旨在对冲击钻钻孔灌注桩技术进行详细交底，包括该技术的基本原理、施工流程、注意事项等内容。

通过本的阅读，施工人员可以全面了解冲击钻钻孔灌注桩技术的要点和操作步骤，从而确保工程质量和安全。

二、冲击钻钻孔灌注桩技术概述冲击钻钻孔灌注桩技术是一种常用于土建工程中的地基处理方法。

该技术通过冲击钻机对土壤进行钻孔，然后在钻孔中注入适当的桩身材料，最后用冲击力将桩身材料充分压实，形成稳定的桩基。

三、冲击钻钻孔灌注桩技术的基本原理1. 土壤勘测和设计：在施工前需要进行土壤勘测，确定桩基的承载能力和稳定性要求，并根据设计要求对桩孔进行合理布置。

2. 钻孔施工: 使用冲击钻机进行钻孔作业，根据设计要求掌握孔径和孔深。

3. 注浆与桩身浇筑：在钻孔完成后，进行注浆和桩身浇筑。

注浆应采用合适的材料，确保灌注桩的稳定性和密实程度。

4. 冲击灌注：当桩身充分凝结后，使用冲击机对桩身进行冲击，使桩材内部颗粒自由下落，从而使桩体产生压实效果。

四、冲击钻钻孔灌注桩技术的施工流程1. 确定施工区域并进行土壤勘测。

2. 按照设计要求进行钻孔施工，包括选择合适的冲击钻机，掌握钻孔的孔径和孔深。

3. 钻孔完毕后，进行注浆与桩身浇筑。

4. 等待桩身充分凝结后，进行冲击灌注。

5. 完成冲击灌注后，对桩顶部进行修整和固定。

五、冲击钻钻孔灌注桩技术的注意事项1. 钻孔施工过程中，必须认真掌握钻孔机械的操作技巧，避免因操作不当导致事故发生。

2. 注浆材料应符合设计要求，并采取适当的浇注方式，确保注浆效果。

3. 冲击灌注过程中，必须注意安全，确保施工人员和周围环境的安全。

4. 施工结束后，要及时对施工现场进行整理和清理，确保施工质量。

附件列表：1. 设计图纸2. 工程合同3. 设备清单法律名词及注释：1. 土壤勘测：根据工程要求对施工现场的土壤进行测试和分析，以确定土壤的物理性质和力学特性。

2. 施工流程：施工中按照一定的顺序和步骤进行操作的过程。

一、交底目的为确保冲孔灌注桩机施工过程中的安全，提高施工人员的安全意识，预防和减少安全事故的发生，特进行安全技术交底。

二、交底对象所有参与冲孔灌注桩机施工的施工人员、管理人员、监理人员等。

三、交底内容1. 施工现场安全制度（1）严格遵守国家有关安全生产的法律、法规和标准，确保施工现场安全。

（2）施工人员必须持证上岗，未经培训不得上岗操作。

（3）施工现场应设置明显的安全警示标志，严禁无关人员进入施工区域。

2. 冲孔灌注桩机操作安全（1）操作人员应熟悉冲孔灌注桩机的性能、构造和操作规程。

（2）开机前，必须检查设备是否完好，确认安全装置齐全有效。

（3）操作过程中，注意观察设备运行情况，发现异常立即停机检查。

（4）严禁操作人员擅自拆装设备，如需拆装，必须由专业人员负责。

3. 施工现场用电安全（1）施工现场用电必须符合国家相关标准，严禁私拉乱接。

（2）电气设备必须安装漏电保护器，确保设备接地良好。

（3）操作人员应掌握基本电工知识，不得随意触摸带电设备。

4. 高处作业安全（1）高处作业人员必须佩戴安全帽、安全带等防护用品。

（2）高处作业平台必须牢固可靠，严禁超载。

（3）作业过程中，必须遵守高处作业安全操作规程。

5. 防火、防爆安全（1）施工现场严禁使用明火，如需焊接、切割等作业，必须采取防火措施。

（2）易燃、易爆物品必须妥善存放，严禁与火源接触。

（3）施工现场应配备消防器材，确保消防设施完好有效。

6. 防暑、防寒、防中毒（1）高温作业期间，合理安排作业时间，确保施工人员休息充分。

（2）低温作业期间，注意保暖，防止冻伤。

（3）施工现场严禁施工人员吸烟，防止中毒。

四、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握安全操作技能。

2. 施工现场管理人员应加强对施工人员的安全教育，提高安全意识。

3. 施工过程中，严格执行安全技术交底内容，确保施工安全。

4. 发生安全事故时，立即采取应急措施，并及时上报相关部门。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 施工单位：____________________5. 施工项目经理：__________________二、安全技术交底1. 施工人员安全教育培训（1）施工人员必须经过安全技术培训，掌握本工种的安全操作规程和安全生产知识。

（2）新工人上岗前，必须进行三级安全教育，包括公司、项目部和班组三级，合格后方可上岗。

（3）定期组织安全教育培训，提高施工人员的安全意识和操作技能。

2. 施工现场安全管理（1）施工现场应设立安全警示标志，明确警示内容，确保施工安全。

（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全带等。

（3）施工现场应设置消防器材，并定期检查、维护，确保消防器材完好。

（4）施工现场应设立专职安全员，负责现场安全管理工作。

3. 施工工艺及操作要点（1）冲孔灌注桩施工前，应进行现场勘察，了解地质情况，制定合理的施工方案。

（2）施工过程中，应严格按照施工方案进行操作，确保施工质量。

（3）冲孔过程中，应注意以下事项：a. 冲孔速度不宜过快，以免造成孔壁坍塌。

b. 冲孔过程中，发现异常情况，应立即停止施工，查明原因后，方可继续施工。

c. 冲孔过程中，应加强泥浆循环，确保孔壁稳定。

（4）灌注混凝土过程中，应注意以下事项：a. 混凝土配合比应按照设计要求进行，确保混凝土强度。

b. 灌注过程中，应控制混凝土的坍落度，防止离析。

c. 灌注过程中，应确保导管埋深，防止导管上浮。

4. 防止坍孔措施（1）加强地质勘察，了解地质情况，制定合理的施工方案。

（2）冲孔过程中，注意孔壁稳定，防止坍孔。

（3）加强泥浆循环，确保孔壁稳定。

（4）发现坍孔情况，应立即停止施工，查明原因后，方可继续施工。

5. 防止钢筋笼上浮措施（1）在钢筋笼上设置足够的重量，确保钢筋笼稳定。

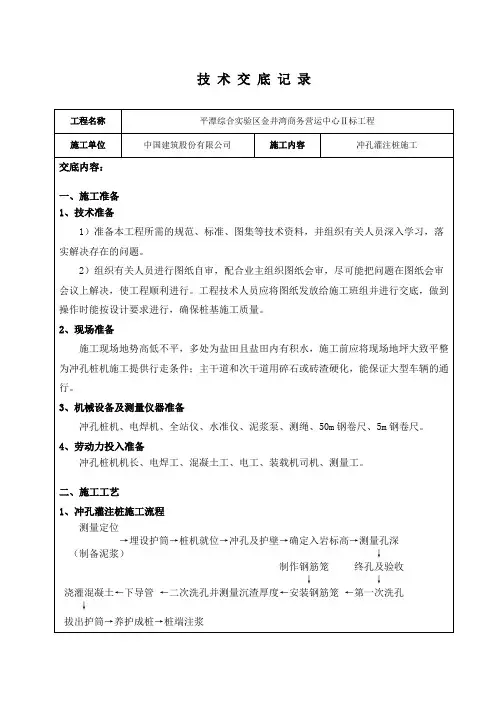

冲孔灌注桩施工技术交底一、工程概述本工程采用冲孔灌注桩基础，桩径范围为_____mm 至_____mm，桩长根据地质情况而定，设计承载力要求较高。

冲孔灌注桩施工具有适应性强、施工操作简单、设备投入不大等优点，但在施工过程中也存在一定的难度和风险，如桩孔坍塌、冲孔偏斜、钢筋笼上浮等问题，需要严格按照施工技术要求进行操作，以确保工程质量和施工安全。

二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等级等设计要求。

（2）编制施工组织设计和专项施工方案，并经审批通过。

（3）进行技术交底，使施工人员掌握施工工艺、技术要求和质量标准。

2、场地准备（1）平整施工场地，清除杂物和障碍物，确保施工机械能正常行走和作业。

（2）修筑临时道路和排水设施，保证施工期间场地排水畅通。

3、材料准备（1）钢筋：根据设计要求，准备好钢筋笼所需的各种规格钢筋，钢筋应具有质量证明书，并经检验合格。

（2）混凝土：采用商品混凝土，提前与搅拌站联系，确定混凝土的配合比和供应时间。

4、机械设备准备（1）冲孔桩机：根据桩径和桩长选择合适型号的冲孔桩机，并进行调试和保养。

（2）泥浆泵、电焊机、吊车等其他配套设备也应进行调试和检查，确保性能良好。

三、施工工艺流程1、测量放线根据设计图纸和控制点，采用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并设置护桩。

2、埋设护筒（1）护筒采用钢板制作，内径比桩径大 200 400mm，长度根据地质情况而定，一般为 15 30m。

（2）护筒埋设时，应先挖好护筒坑，然后将护筒放入坑内，调整护筒的位置和垂直度，使其中心与桩位中心重合，偏差不得大于 50mm。

护筒四周用粘土分层回填夯实，确保护筒稳定。

3、桩机就位（1）将冲孔桩机移动到桩位处，调整桩机的水平和垂直度，使冲锤中心与桩位中心重合。

（2）在桩机就位前，应对桩机的性能进行检查，确保桩机运行正常。

4、冲孔（1）开机前应检查桩机的各项性能，确保正常后再启动。

•交底人一份安全员一份）
施工技术父底编号工程名称
施工单位
交底提要冲击钻孔灌注桩交底日期

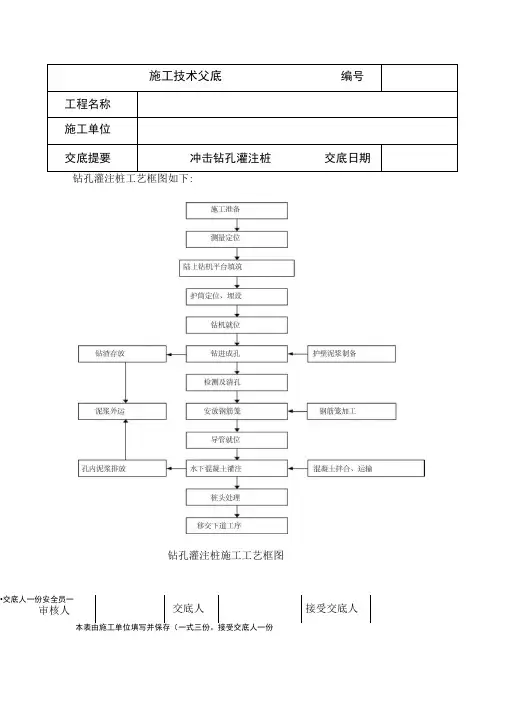

钻孔灌注桩工艺框图如下:
本表由施工单位填写并保存（一式三份。

接受交底人一份
交底人接受交底人
审核人
钻孔灌注桩施工工艺框图
本表由施工单位填写并保存（一式三份。

接受交底人一份•交底人一份安全员一份）
施工单位
交底提要冲击钻孔灌注桩交底日期
检员检验合格后向监理工程师报验，监理工程师验收合格后方准进入下一道工序。

钻孔桩允许偏差
2.4、清孔
钻孔达到要求深度后采用灌注桩孔径监测系统进行检查，各项指标符合要求后立即采用换浆法进行清孔。

清孔禁止采用掏渣筒。

清孔标准符合设计及规范要求，即：孔内排出或抽出的泥浆手摸无2~3mn颗粒，泥浆比重不大于1.1，含砂率小于2%粘度17〜20s;浇筑水下混凝土前孔底沉渣厚度不大于5cm严禁采用加深钻孔深度方法代替清孔。

钻孔灌注桩钢筋笼制安误差控制表
.4、二次清孔。

冲击钻孔灌注桩技术交底（一）引言：冲击钻孔灌注桩技术是一种常用的地基处理方法。

它通过利用冲击机将钢管锤入地下，然后在钢管内注入水泥浆料，形成钻孔灌注桩。

本文将介绍冲击钻孔灌注桩技术的原理、施工过程和注意事项。

正文：1. 冲击钻孔灌注桩技术的原理- 冲击钻孔灌注桩原理简介- 通过冲击力将钢管扎入地下- 注入水泥浆料形成钻孔灌注桩的作用机制2. 冲击钻孔灌注桩技术的施工过程- 地面准备工作：清除杂物、测量定位等- 钢管安装：选择钢管、调整钢管位置等- 冲击作业：选择冲击机、调整冲击频率等- 浆液注入：选择注浆设备、控制注浆速度等- 提取工序：提取钢管并处理残留浆料等3. 冲击钻孔灌注桩技术施工的注意事项- 施工前的勘察工作：地质勘察、场地勘察等- 施工现场安全措施：防止事故、设置警示标志等- 钢管选择和安装要点：确保钢管质量、调整钢管位置等- 冲击机操作技巧：掌握冲击频率、控制下沉速度等- 注浆工艺控制：控制注浆速度、浆液配比等4. 冲击钻孔灌注桩技术的应用范围- 适用土层类型：适用于各种土层类型的地基处理- 工程案例：道路、桥梁、基础等工程中的应用案例- 优势与不足：与其他地基处理方法进行对比分析5. 冲击钻孔灌注桩技术的发展趋势- 技术改进与创新：改进冲击机设备、提高注浆效果等- 环保与可持续性：注重降低施工对环境的影响- 自动化施工的探索与应用：引入自动化设备进行施工总结：本文介绍了冲击钻孔灌注桩技术的原理、施工过程和注意事项。

通过了解该技术的应用范围和发展趋势，可以更好地掌握冲击钻孔灌注桩技术的特点和优势，进而在实际工程中灵活运用。

冲击钻孔灌注桩技术交底一、工程概述本次施工的工程项目为_____，位于_____。

其中，冲击钻孔灌注桩是该项目基础工程的重要组成部分。

灌注桩的设计直径为_____，桩长为_____，桩身混凝土强度等级为_____。

二、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。

（2）编制施工方案，并向施工人员进行技术交底，确保其了解施工工艺、质量标准和安全注意事项。

2、材料准备（1）钢筋：钢筋的品种、规格、质量应符合设计要求，并有出厂合格证和复试报告。

（2）混凝土：混凝土的配合比应根据设计要求和原材料性能通过试验确定，坍落度宜为 180～220mm。

3、主要机具准备（1）冲击钻机：根据桩径和桩长选择合适型号的冲击钻机。

（2）泥浆泵：用于循环泥浆。

（3）电焊机：用于钢筋的焊接。

（4）吊车：用于吊运钢筋笼和灌注混凝土。

4、作业条件准备（1）场地平整：施工场地应平整坚实，满足钻机行走和施工要求。

（2）桩位测量放线：根据设计图纸，采用全站仪或经纬仪进行桩位测量放线，并设置好护桩。

（3）泥浆制备：在施工现场设置泥浆池和沉淀池，制备符合要求的泥浆。

三、施工工艺流程1、埋设护筒（1）护筒采用钢板制作，内径比桩径大 200～400mm。

（2）护筒中心与桩位中心偏差不得大于 50mm，护筒垂直度偏差不得大于 1%。

（3）护筒埋设深度应符合设计要求，一般为 10～15m，特殊情况下应加深。

2、钻机就位（1）钻机安装应平稳牢固，底座和顶端应平稳，在钻进中不应产生位移或沉陷。

（2）调整钻机垂直度，使钻杆垂直于地面。

3、冲击钻进（1）开孔时应低锤密击，待钻进深度超过护筒底以下10～15m 后，再正常冲击。

（2）钻进过程中应根据地质情况控制钻进速度和泥浆比重。

（3）及时捞取渣样，与地质勘察报告进行对比，判断地层变化情况。

4、泥浆循环与清孔（1）钻进过程中应保持泥浆循环，及时排除钻渣。

冲孔灌注桩施工技术交底冲孔灌注桩施工技术交底 1.1冲孔灌注桩施工流程场地平整测量定位桩机进场安置---------------桩机就位锤头对位经纬仪校正与跟踪监控 ------ ??冲孔安装护筒冲孔、垂直度核对取渣定样品验孔清孔吊装钢筋笼、隐蔽验收清孔灌注桩芯混凝土桩机就位到下一桩位图1.1冲孔灌注桩施工工艺流程图1.2冲孔灌注桩施工要点场地平整:清除地表杂物，并填平场地中的坑洼处，必要时用压路机压实表土。

测量定位:开工前请甲方提供区域内的控制点资料及明确现场控制点具体位置，并及时办理双方交接手续。

根据甲方提供的控制点，施放轴线和桩位，每个桩点插短钢筋，并做成与灌注桩等径模具，白灰沿模具撒放。

桩机就位后再进行复测。

测量定位、放线、复核工作由专人负责，对测量仪器定期检查，做好测量定位放线的原始资料。

形成的定位、放线测量成果资料用书面形式报监理和甲方复核检查，轴线偏差小于1cm，桩位偏差小于2cm，确认后方可开始施工。

在施工前，沿桩位垂直方向钉四根钢筋作为桩心控制桩，连线交叉点与桩中心点重合。

在施工过程中，经常检查锤头钢丝绳是否与控制桩两个方向对齐，若有偏离及时调整桩机，始终保持锤头钢丝绳与控制桩两个方向对齐、偏差不大于30mm。

冲孔、安装护筒:开孔时应低锤密击。

孔内泥浆面应保持稳定。

护筒埋设应符合下列规定:A护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于50?;B护筒可用4,8?厚钢板制作，其内径应大于锤头200?，上部宜开设2个溢浆孔;C护筒的埋设深度:在黏性土中不宜小于1.0m;砂土中不宜小于1.5m.护筒下端外侧应采用黏土填实;其高度尚应满足孔内泥浆面高度的要求;D在冲孔过程中经常用井径仪检查井径;E受水位涨落影响，护筒应加高加深，必要时应打入透水层。

确定持力层、验孔:冲孔到持力层面，应请地勘单位、设计单位、建设单位、监理单位等部门的技术人员验收，确定符合要求后，继续冲孔并进入持力层一倍桩径以上。
