四等水准测量记录手簿及计算表

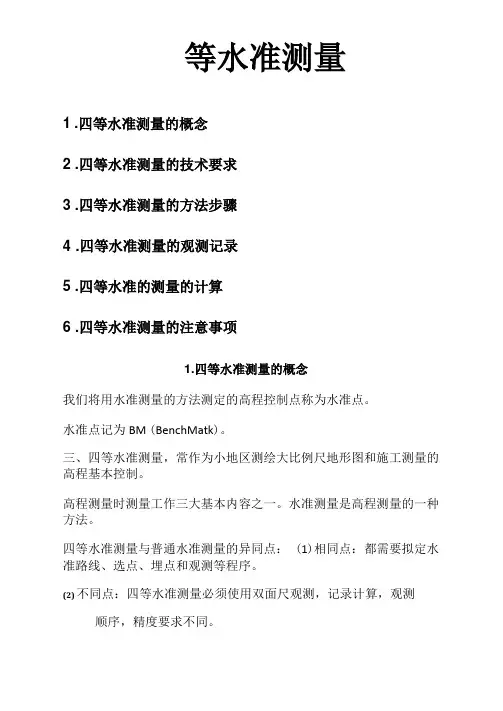

等水准测量1 .四等水准测量的概念2 .四等水准测量的技术要求3 .四等水准测量的方法步骤4 .四等水准测量的观测记录5 .四等水准的测量的计算6 .四等水准测量的注意事项1.四等水准测量的概念我们将用水准测量的方法测定的高程控制点称为水准点。

水准点记为BM (BenchMatk)。

三、四等水准测量，常作为小地区测绘大比例尺地形图和施工测量的高程基本控制。

高程测量时测量工作三大基本内容之一。

水准测量是高程测量的一种方法。

四等水准测量与普通水准测量的异同点： (1)相同点：都需要拟定水准路线、选点、埋点和观测等程序。

(2) 不同点：四等水准测量必须使用双面尺观测，记录计算，观测顺序，精度要求不同。

2.四等水准测量的技术要求四等水准路线一般沿道路布设，尽量避开土质松软地段，水准点间距一般为2~4Km,在城市建筑区为1~2Km。

水准点应选在地基稳固、能长久保存和便于观测的地点。

3.四等水准测量的方法步骤（1）测量方法四等水准测量的观测应在通视良好、望远镜成像清晰、稳定的情况下进行。

（2）观测步骤（2）观测步骤引入K值得概念：K 为双面水准尺的红面分划与黑面分划的零点差（常数4.687m 或4.787m）,对于四等水准测量，读数差不能超过3mm。

四等水准测量中，水准尺必须成对出现。

观测步骤：后—后-前—前或黑—红—黑—红① 在测站上安置仪器，使圆水准气泡居中，后视水准尺黑面，用上、下丝读数，记入记录表中（1）和（2）；用中丝读数，记入表中（3）。

② 翻转水准尺，后视水准尺红面，用中丝读数，记入表中（4）。

③前视水准尺黑面，用上、下丝读数，记入表中（5）和（6），前视水准尺黑面，用中丝读数，记入表中（7）。

④翻转水准尺，前视水准尺红面，用中丝读数，记入表中（8）4.四等水准测量的观测记录大地水前进方向BM.A详解步骤：4.四等水准测量的观测记录四等水准测量观测记录手簿5 .四等水准测量的计算（1）测站计算根据前、后视的上、下丝读数计算前、后视的视距： 后视距离：（9）=100*｛（1）-（2）｝ 前视距离：（10）=100*｛（5）-（6）｝ 计算前、后视距差（11）：（11）=（9）-（10） 对于四等水准测量，（11）不得超过±3m计算前、后视距累计差（12）：（12）=上站（12）+本站（11） 对于四等水准测量，（12）不得超过± 10m （2）水准尺读数检核假设后视红面水准尺K1=4.687m ,后视水准尺黑面与红面读数差的检 核：测点后尺上丝 前尺上丝 方向及 尺号 水准又读数K+黑-虹 （.碱 高差 中数 备注下丝下丝 黑色面 缸色面 后距 前距 前后视距差累猊差(1) (5) 后⑶ (4) (13) (18)(2) (6) 前⑺(8) (in (?)(10) 后-前(15)(15)(17)(11)(12)后前后-前（13）=（3）+K1-（4）前视水准尺黑面与红面读数差的检核：（14）=（7）+K2-（8）K2=4.787对于四等水准测量，读数差不得超过±3mm（3）高差计算与检核按前、后视水准尺红、黑面中丝读数分别计算该站高差：黑面高差（15）=（3）-（7）红面高差（16）=（4）-（8）红黑面高差之差（17）=（15）-{（16）±100}=（13）-（14）对于四等水准测量，（17）不得超过±5mm高差中数计算：当上述计算符合限差要求时，可进行高差中数计算：（18）={（15）+（16）±100}/2在计算（17）时，如果（15）＞（16），则+100；反之，如果（15）＜（16），则-100。

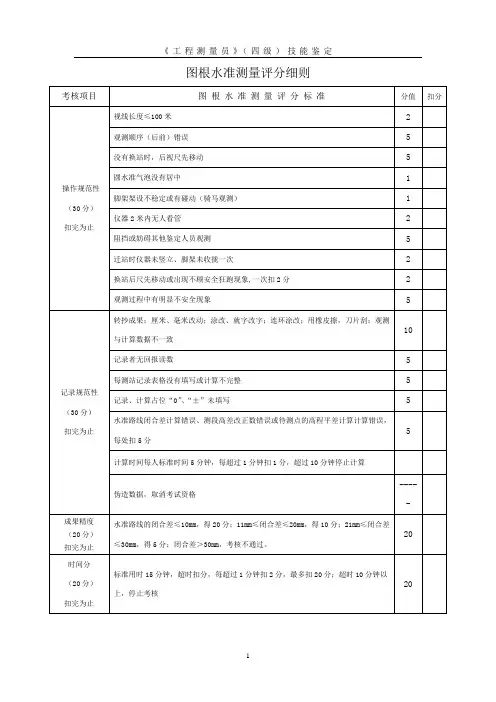

“2015年工程职业技术学院”技能节工程测量技术规本次竞赛以中华人民国建设部2008年5月1日批准施行的国家标准《工程测量规》（GB50026－2007）, 结合建筑行业职业技能要求，制定本技术文件。

一、四等水准测量 1.水准路线形式一个已知点和三个未知点组成的闭合水准路线（见图1），水准路线总长约为400米。

2.竞赛容参赛队在规定时间按四等精度要求独立完成指定路线的水准测量外业观测和业计算。

3.竞赛规则⑴各参赛队按比赛报名表中的顺序将选手分别编号为1、2、3、4号（比赛过程中不得变更），按规则要求独立完成指定闭合水准路线的测量任务。

⑵水准路线的起始点及待定点由赛项执委会事先确定，赛前抽签确定各参赛队所观测的路线。

⑶每位选手完成一个测段（即两个固定点之间的路线）的观测和记录计算，具体方案如下：1测段（已知点1A 到2A 号未知点）由本队1号选手独立进行仪器安置、观测，2号选手进行记录、计算，3、4号选手负责水准尺安置；2测段（2A 号未知点到3A 号未知点）由本队2号选手独立进行仪器安置、观测，3号选手进行记录、计算，1、4号选手负责水准尺安置；图1 闭合水准路线示意图1A4A3A2A3测段（3A号未知点到4A号未知点）由本队3号选手独立进行仪器安置、观测，4号选手进行记录、计算，1、2号选手负责水准尺安置；4测段（4A号未知点到已知点1A）由本组4号选手独立进行仪器安置、观测，1号选手进行记录、计算，2、3号选手负责水准尺安置。

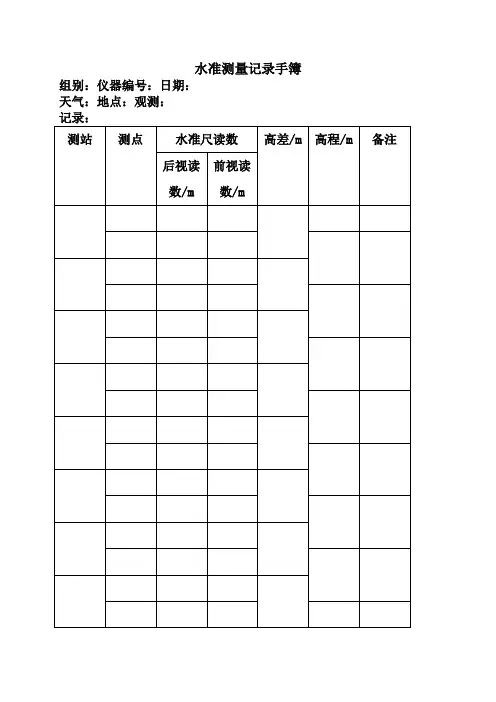

⑷数据记录必须用赛项执委会盖章的记录手簿（见附件表1），由负责记录的选手用签字笔当场准确无误地填写到相应栏，并及时计算和填写表中其它数据，要求记录规完整、符合记录规定、计算准确；观测数据不得改动厘米和毫米，分米、米以上数据不得连环涂改，如有违反均需扣分；观测数据必须原始真实，严禁弄虚作假，否则取消参赛资格。

⑸各参赛队合作进行四等水准测量成果计算。

计算所用的水准测量成果计算表由赛项执委会提供（见附件表2），计算表的辅助计算栏中必须填入水准线路闭合差。

四等水准测量一、目的与要求1、熟练掌握水准仪的使用2、了解四等水准测量的方法、步骤，以及数据的处理二、实验时间和地点20120616 三号楼北侧三、实验仪器实验设备为DS3水准仪一台，水准尺2根，尺垫2个，记录板1块四、实验方法、步骤及数据处理国家四等水准测量的精度要求较普通水准测量的精度高，其技术指标见表。

四等水准测量的水准尺，通常采用木质的两面有分划的红黑面双面标尺，表中的黑红面读数差，即指一根标尺的两面读数去掉常数之后所容许的差数。

四等水准测量技术指标等级视线高度（m）视距长度（m）前后视距差（m）前后视距累计差（m）基辅分划线读数差（mm）基辅分划时测高差之差（mm）终线闭合差（mm）四>0.2 ≤80≤3.0 ≤10.0 3.0 5.0±L注：标称L为路线总长，以公里为单位，不足1公里以1公里计算。

四等水准测量在一测站上水准仪照准双面水准尺的顺序为：1．照准后视标尺黑面，按视距丝，中丝读数；2．照准前视标尺黑面，按中丝，视距丝读数；1．照准前视标尺红面，按中丝读数；2．照准后视标尺红面，按中丝读数。

这样的顺序简称为“后前前后”（黑、黑、红、红）。

四等水准测量每站观测顺序也可为后—后—前—前（黑、红、黑、红）。

无论何种顺序，视距丝和中丝的读数均应在水准管气泡居中时读取。

四等水准测量的观测记录及计算的示例，见表5-3。

表内带括号的号码为观测读数和计算的顺序。

（1）~（8）为观测数据，其余为计算所得。

1．测站上的计算与校核高差部分：（9）=（4）+K-（7）（10）=（3）+K-（8）（11）=（10）-（9）（10）及（9）分别为后、前视标尺的黑红面读数之差，（11）为黑红面所测高差之差。

K为后、前视标尺红黑面零点的差数；表5-3的示例中，5号尺之K=4787，6号尺之K=4687。

（16）=（3）+（4）（17）=（8）-（7）（16）为黑面所算得的高差，（17）为红面所得的高差。

三四等水准测量记录手簿随着现代建筑工程的发展，水准测量作为一项重要的测量技术，在工程测量中占据着重要的地位。

随着测量仪器的不断发展和测量技术的日益完善，水准测量的精度和准确性也得到了很大的提高。

本手簿将介绍三四等水准测量的基本原理、测量方法以及记录方式，以便给相关从业人员提供参考。

一、三四等水准测量的基本原理1.水准测量的基本原理水准测量是利用自然基准面(通常为地球椭球体)和人为设立的水准线（即水准标等）进行间接的高差测量，以确定各个测站的真实高程。

2.自然基准面的选择常用的自然基准面有重力基准面和大地水准面。

重力基准面是指通过调查地球上各处的重力大小和方向来建立的一个参考面，通过在重力基准面上选择一个测站作为水准标准准标，然后由此准标和其他测站的高差来确定各个测站的高程。

大地水准面则是利用大地测量的数据计算得出的一个参考面，一般选择一个测站作为起点，然后通过测量该站与其他测站的高差来确定各个测站的高程。

3.水准测量的基本方法水准测量一般可以分为三个步骤：测量设备的校准、水准路线的设置和测量工作的实施。

在测量过程中，需要使用到测量仪器（如水准仪、测量杆等）以及一系列的测量辅助工具（如三角板、水平器等）。

二、三四等水准测量的记录方式1.测量日期测量日期是指进行测量的具体日期，一般按照年-月-日的格式记录。

2.测站名称测站名称是指在实际测量过程中所设置的测站的名称，一般使用字母代号进行标识。

3.高差高差是指两个测站之间的高程差。

在测量过程中，需要注意高差的正负，一般情况下，起点测站的高程可以设为0，然后通过计算得出其他测站的高程差。

4.观测高程观测高程是指测站的实际高程，一般是通过测量仪器进行测量得出的数据。

5.回程高程回程高程是指进行反向测量时所得到的高程数据。

在三四等水准测量中，为了提高测量的精度和准确性，往往需要进行两次测量，并计算两次测量值的平均值。

6.高差改正数高差改正数是根据实际测量结果和理论计算结果之间的差异所进行的修正。

仪器记录表重要问题记载表页数问题摘要处理结果或意见处理者编号记载由某号水准点至某号水准点或与路线页数联测之三角点其它点的往测或反侧（标出图幅分幅线、水准路线、点位号数及路线联测之三角点或其它点）水准观测说明与规范(一)观测方法1、三等水准测量采用中丝读数法进行往返测。

当使用有光学测微器的水准仪和线条式铟瓦水准标尺观测时，也可进行单程双转点观测。

2、四等水准测量采用中丝读数法进行单程观测。

支线必须往返测或单程双转点观测。

(二)设置测站要求三、四等水准测量采用尺台作转点尺承。

观测应在标尺分划线成像清晰稳定时进行，若成像欠佳，应酌情缩短视线长度。

测站的视线长度、视线高度等按表1规定执行。

表1 （单位：m）(三)测站观测程序和方法1、三等水准测量每测站照准标尺分划顺序为：a. 后视标尺黑面（基本分划）；b. 前视标尺黑面（基本分划）；c. 前视标尺红面（辅助分划）；d. 后视标尺红面（辅助分划）。

2、四等水准测量每测站照准标尺分划顺序为：a. 后视标尺黑面（基本分划）；b. 后视标尺红面（辅助分划）；c. 前视标尺黑面（基本分划）；d. 前视标尺红面（辅助分划）。

3、一测站的操作程序：a. 首先整置仪器竖轴至垂直位置（望远镜绕竖轴旋转时，水准气泡两端分离不大于1cm）；b. 将望远镜对准后视尺黑面，用倾斜螺旋导水准气泡准确居中，按视距丝和中丝精确读定标尺读数（四等观测可不读上、下丝读数，直接读距离）；c. 照准前视尺黑面，按b款操作；d. 照准前视尺红面，按b款操作，此时只读中丝读数；e. 照准后视尺红面，按d款操作。

使用单排分划的铟瓦标尺观测时，对单排分划进行两次照准读数，代替基辅分划读数。

4、自动安平水准仪的操作程序与气泡式水准仪相同。

每测站观测前，首先将概略整平水准气泡导至中央，然后按规定顺序照准标尺进行读数。

转镜水准仪的操作程序，应按规定顺序照准标尺，而将黑面和红面分划的观测分别在两个镜位（或摆位）进行。
