LSM系列交流永磁同步伺服电动机使用说明书感谢您使用本公司交流永磁同步伺服电动机（以下简称电机），操作电机前需充分了解本公司的电机型号规格和使用说明书。

安装电机前特别需要注意安全预防措施！安全预防措施非正确使用本电机会造成重大的人身和财产事故。

所有接触电机接线端子的工作必须由有资格的专业人员完成。

请确认电机的供电已被切断且肯定不会再被接通。

1.安全提示1）在对电机或电机驱动器进行任何工作前，请切断供电且确认不会再被接通，旋转部件须处于静止状态。

2）SQ系列电机旋转时，电机端子上有高压，它能导致人身事故。

3）装有阻转制动器的电机，请检查其工作无误，阻转制动器仅用于电机停转的情况下。

允许的紧急制动次数，请查阅电机目录中有关摩擦片的数据。

不允许将阻转制动器作为工作制动器使用。

只允许本公司或经本公司授权的服务站进行维修工作。

4）电机表面温度会超过60℃。

不允许在电机附近放置或在电机上安装对温度敏感的物件。

必要时，须采取防人身接触措施。

2.拆封检查：客户收到电机后，请立即检查以下事项：1）检查电机外观和配件是否有损坏等异常情况。

2）检查电机配线是否毁坏，是否可与电机相连接。

3）电机型号与您定单上的型号是否相同，如有任何不符请与我公司业务处联系。

3.运输、安装和仓储1）搬运电机时不可拖拉电机引出线或紧握电机主轴。

2）安装电机连接器时请勿敲击电机主轴和后罩壳以防止损坏电机轴承和精密反馈元件。

3) 安装时,请注意将电机放在平整的平面上,法兰盘要固定好。

机械部分连接时，请注意上下左右要调准。

偏差将导致不允许的振动，并会损伤轴承和机械耦合部件。

4) 要采用与电机适配的电机驱动器。

请查阅相关产品文件或咨询我公司技术人员。

超过允许的最大电机电流值时，会立刻导致电机永磁体的去磁。

5）只允许存放于干燥，无粉尘以及通风的房间内。

使用前，请用500V兆欧表检查绝缘。

如绕组对机壳的绝缘电阻≤2MΩ，电机在使用前须烘干。

6）长期存放后（大于三个月），为使轴承中的润滑油得以均匀分布，应让电机短时地低速运转，速度为500rpm.如自行装卸电机引起任何问题，恕不负责。

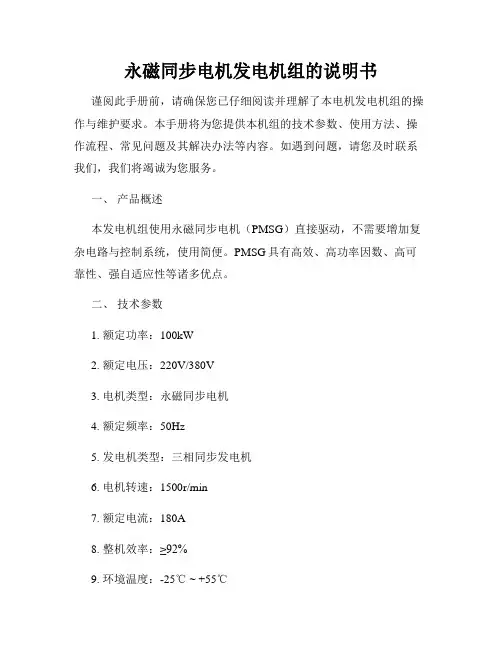

永磁同步电机发电机组的说明书谨阅此手册前，请确保您已仔细阅读并理解了本电机发电机组的操作与维护要求。

本手册将为您提供本机组的技术参数、使用方法、操作流程、常见问题及其解决办法等内容。

如遇到问题，请您及时联系我们，我们将竭诚为您服务。

一、产品概述本发电机组使用永磁同步电机（PMSG）直接驱动，不需要增加复杂电路与控制系统，使用简便。

PMSG具有高效、高功率因数、高可靠性、强自适应性等诸多优点。

二、技术参数1. 额定功率：100kW2. 额定电压：220V/380V3. 电机类型：永磁同步电机4. 额定频率：50Hz5. 发电机类型：三相同步发电机6. 电机转速：1500r/min7. 额定电流：180A8. 整机效率：≥92%9. 环境温度：-25℃ ~ +55℃三、使用方法1. 连接电源线路：将机组的交流输出线路连接到负载端，再将交流输入线路连接到电源端。

请确保连接正确无误，以防烧毁设备。

2. 操作：打开机组电源开关，等待机组启动并达到额定转速。

3. 控制：本机组自带电子控制器，可控制无功功率、有功功率等输出。

由于本机组的控制器采用可编程控制器，因此您可以根据需要向控制器上传不同的程序并实现不同功能。

4. 注意事项：当机组工作过程中出现异常情况时，应立即停机检查原因，并在技术人员的指导下进行必要的修理或更换。

四、常见问题及解决办法1. 机组无法正常启动：请检查电源连接是否正确，机组的主开关是否打开，按钮是否损坏。

2. 机组运行过程中出现异常震动：请检查机组的基础或支撑是否牢固，机组旋转部分是否有异物。

感谢您阅读本说明书，如有任何问题或需要了解更多信息，请随时联系我们。

我们将为您提供最优质的服务。

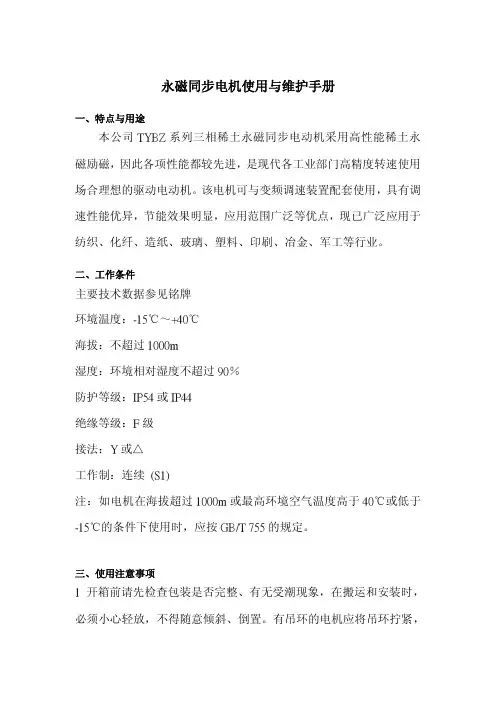

永磁同步电机使用与维护手册一、特点与用途本公司TYBZ系列三相稀土永磁同步电动机采用高性能稀土永磁励磁，因此各项性能都较先进，是现代各工业部门高精度转速使用场合理想的驱动电动机。

该电机可与变频调速装置配套使用，具有调速性能优异，节能效果明显，应用范围广泛等优点，现已广泛应用于纺织、化纤、造纸、玻璃、塑料、印刷、冶金、军工等行业。

二、工作条件主要技术数据参见铭牌环境温度：-15℃～+40℃海拔：不超过1000m湿度：环境相对湿度不超过90％防护等级：IP54或IP44绝缘等级：F级接法：Y或△工作制：连续(S1)注：如电机在海拔超过1000m或最高环境空气温度高于40℃或低于-15℃的条件下使用时，应按GB/T755的规定。

三、使用注意事项1开箱前请先检查包装是否完整、有无受潮现象，在搬运和安装时，必须小心轻放，不得随意倾斜、倒置。

有吊环的电机应将吊环拧紧，并尽量使用吊环吊装。

2仔细检查电机在运输过程中有否损坏，各零配件是否完整，紧固件有否松动或脱落。

3详细核对电机铭牌数据，是否符合选用要求。

4电机安装应符合有关规定，与主机或基础的安装必须可靠。

5电机使用场所应保持良好的通风和冷却条件。

四、电机的接线1用500V兆欧表测量电机绝缘电阻，其值不应低于1MΩ，在工作温度下不低于0.38MΩ。

2电机使用时必须可靠接地。

(接地端子在接线盒内)3电机接线盒内有6个带标志的出线，分别用6个接线柱连接，并按照铭牌上规定的接法接成Y或△，U1、V1、W1三端与电源连接。

五、电机的调试1电机按规定接线后，应先进行空载运转，经检查无异常情况后，方可进行负载运行。

2变频电机需配变频器运行，参数设置请按照电机铭牌数据，例如：使用V/F控制时，TYBZ-300-100L-4,10-100HZ,38-380V其压频比为3.8，即电机的额定频率（基本频率）为100HZ,额定电压为380V,负载较大时或者频率较低时适当加一些转矩提升和IR补偿。

内置式永磁同步电机工作原理理论说明1. 引言1.1 概述内置式永磁同步电机是一种具有高效率、高功率密度和良好动静态性能的新型电动机。

它采用永磁体作为转子，与同步电机的传统结构相比，内置式永磁同步电机在重量和体积上更加紧凑，且具备较大的输出扭矩和转速范围。

随着现代工业对电动机性能要求的不断提高，内置式永磁同步电机已经成为众多应用领域首选的驱动技术。

1.2 文章结构本文将对内置式永磁同步电机的工作原理进行详细讲解，并通过理论分析、实验验证以及应用案例来深入探讨其性能特点和优化方向。

文章主要包括五个部分：引言、内置式永磁同步电机工作原理、理论说明、实验与应用案例分析以及结论与展望。

1.3 目的旨在通过本文对内置式永磁同步电机的工作原理进行全面深入地剖析，以提供给读者一个清晰明了的技术说明。

同时，通过对该电机的理论分析和实验应用案例的探究，旨在为相关研究者和工程师提供宝贵的参考和指导，帮助他们更好地理解和应用内置式永磁同步电机技术。

2. 内置式永磁同步电机工作原理：2.1 磁场生成原理：内置式永磁同步电机通过激励线圈在定子上产生旋转磁场的方式，进而与转子上的永磁体相互作用，实现运动。

激励线圈通电时产生的磁场会与永磁体的磁场相互作用，形成力对转子施加扭矩。

这种间接方式可以有效地减少能源损耗和噪音。

2.2 基本结构与工作方式：内置式永磁同步电机由定子和转子组成。

定子上包含多个激励线圈，通过外部电源供给直流电流以产生旋转磁场。

转子由多个永磁体组成，它们具有较强的稳定磁性。

当定子产生旋转磁场时，与之交互作用的转子受到力的推动而开始运动，并实现高效能量传递。

2.3 控制原理与方法：为了实现内置式永磁同步电机的精确控制，需要采用合适的控制方法和技术。

常用的控制原理包括传统PID控制、矢量控制和无感知控制等。

其中，矢量控制是一种较为先进和高效的方法，通过坐标变换将三相定子电流变化转化为运动坐标系中的磁链与电压关系，以实现速度和位置闭环控制。

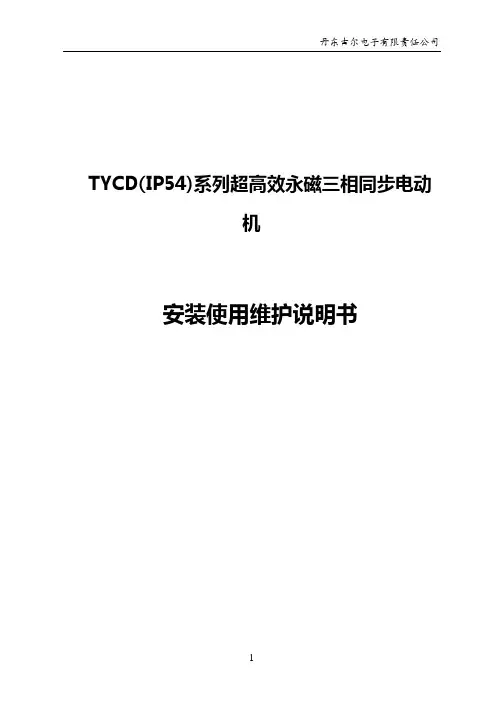

TYCD(IP54)系列超高效永磁三相同步电动机安装使用维护说明书丹东吉尔电子有限责任公司TYCD(IP54)系列超高效三相永磁同步电动机安装使用维护说明书一、概述：TYCD系列超高效三相同步电动机，是大连钰霖电机有限公司研发设计的新型超高效永磁TYCD系列三相永磁同步电动机。

电机出线盒置于电机壳顶部（根据用户需求，也可做成侧出线）、整机结构紧凑、外形美观大方，安装尺寸符合IEC标准，具有高效、节能、起动转矩大，使用维护方便等特点。

绝缘等级提高到F级，防护等级提高到IP54，技术标准符合JB／T27744-2011《超高效三相永磁同步电动机技术条件》要求，产品与国内外同类产品相比较，处于领先水平。

TYCD系列电动机广泛应用于无特殊要求的机械设备、农业机械、食品机械、风机、水泵、机床、搅拌机、石油机械、空气压缩机等。

该电机为超高效三相交流永磁同步电动机，可与多种变频器相匹配，适用于各种机械装备的驱动。

1、电动机为防护型结构，外壳防护等级为IP54，冷却方式为IC411,安装结构为IMB3、IMB6、IMB7、IMB8、IMB35、IMVI、IMV3、IMV5、IMV15、IMV36.2、电动机采用F级绝缘，绕组温升限值（电阻法）：F级绝缘不超过105K。

工作方式为连续工作制S1。

3、电动机在下列条件下使用时，能够保证额定运行。

*使用场所：不含有腐蚀性气体，或爆炸性气体，较为清洁的自然场所。

*环境温度：随季节而变化，但最高不得超过40℃，最低不得低于-15℃。

湿度要求：最高月月平均最高相对湿度为90%，同时该月月平均最低湿度不高于25%.海拔：不超过1000m频率：50HZ电压：380V接法：星接法。

二、安装前的准备：1、电动机开箱前应检查包装是否完整无损，有无受潮的迹象。

2、电动机开箱后应小心消除电机上的尘土及防锈层。

3、检查电动机的名牌数据是否符合要求。

4、仔细检查电动机在运输过程中，有无变形或损坏。

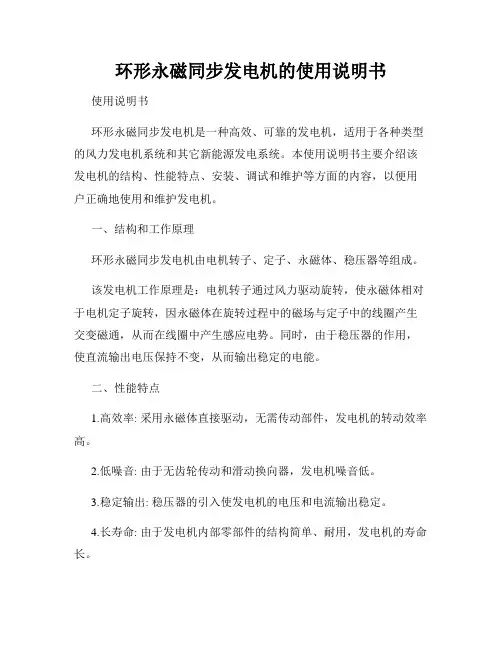

环形永磁同步发电机的使用说明书使用说明书环形永磁同步发电机是一种高效、可靠的发电机，适用于各种类型的风力发电机系统和其它新能源发电系统。

本使用说明书主要介绍该发电机的结构、性能特点、安装、调试和维护等方面的内容，以便用户正确地使用和维护发电机。

一、结构和工作原理环形永磁同步发电机由电机转子、定子、永磁体、稳压器等组成。

该发电机工作原理是：电机转子通过风力驱动旋转，使永磁体相对于电机定子旋转，因永磁体在旋转过程中的磁场与定子中的线圈产生交变磁通，从而在线圈中产生感应电势。

同时，由于稳压器的作用，使直流输出电压保持不变，从而输出稳定的电能。

二、性能特点1.高效率: 采用永磁体直接驱动，无需传动部件，发电机的转动效率高。

2.低噪音: 由于无齿轮传动和滑动换向器，发电机噪音低。

3.稳定输出: 稳压器的引入使发电机的电压和电流输出稳定。

4.长寿命: 由于发电机内部零部件的结构简单、耐用，发电机的寿命长。

三、安装与调试1.安装: 环形永磁同步发电机应安装在平坦、牢固的基础上，并保证水平安装。

2.调试: 安装完成后，应根据风力的大小和方向，合理调节叶片的角度，使风轮系统能够正常转动。

此后，应在适当风速下，对发电机进行空载试运行，确认输出电压和电流是否稳定。

3.接线: 接线应按照电路图进行，确保接线正确、稳固。

四、维护1.保养: 定期检查承载部件和传动部件，并定期清洗设备表面的杂物。

2.故障处理: 如发现发电机存在异常噪声、温度过高等异常情况时，应及时检查，对问题进行排查和解决。

维护和更换电机零件应由专业技术人员进行。

三、注意事项1.在使用过程中，应注意安全，禁止触电、触碰转子等危险行为。

2.应注意发电机表面器材和附件的防护，避免损伤和破损。

3.应定期检查产品的完好情况，并按相关规定进行保养和维护。

4.在使用本产品时，应按说明书进行正确使用，以确保本产品的长期正常运行。

五、结语环形永磁同步发电机是一种高效、可靠的发电机，广泛应用于风力发电和新能源领域。

永磁同步电机驱动系统组成部件永磁同步电机驱动系统组成部件一、概述永磁同步电机驱动系统是现代电动车辆和工业设备中常用的关键部件之一。

它通过控制电流和频率来驱动永磁同步电机，实现高效、可控的动力输出。

永磁同步电机驱动系统由多个组成部件构成，包括电机本身、控制器、电源模块等，每个组成部件都起着不可替代的作用。

本文将从深度和广度上对永磁同步电机驱动系统的各个组成部件进行全面评估，帮助读者更深入地理解这一主题。

二、永磁同步电机永磁同步电机作为驱动系统的核心部件，具有高效、高功率密度和高转矩密度等优点。

它由永磁体和定子绕组构成，能够产生恒定磁场并实现同步运转。

在电动车辆和工业设备中，永磁同步电机的选型和设计对系统的性能至关重要。

了解永磁同步电机的特性和工作原理对于驱动系统的设计和优化至关重要。

三、控制器控制器是永磁同步电机驱动系统中的另一个重要组成部件，它负责控制电机的运行状态和输出功率。

控制器通过对电流和频率进行调节，实现对电机的精准控制，以满足不同工况下的动力需求。

控制器还承担着保护电机和系统安全的任务，对温度、过流、过压等参数进行监测和控制。

在永磁同步电机驱动系统中，控制器的性能和稳定性直接影响着整个系统的工作效果和可靠性。

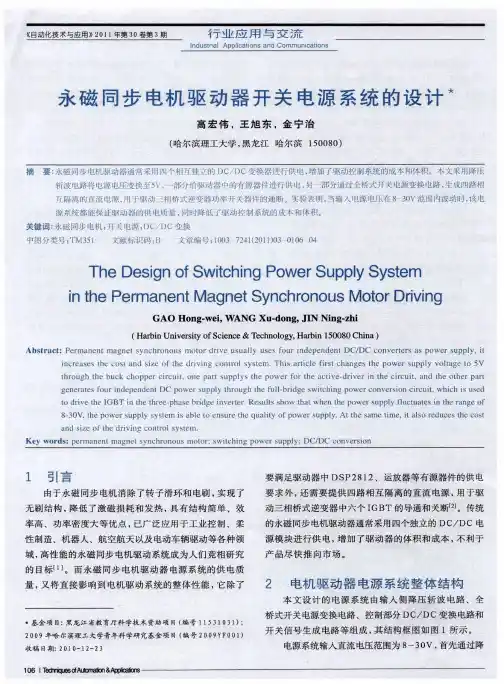

四、电源模块电源模块作为永磁同步电机驱动系统的供电部件，负责为电机和控制器提供电源。

它通常包括直流-交流变换器、电容器、电感等元件，能够将电网提供的交流电转换为电机所需的直流电，并实现电能的有效转换和传递。

电源模块还具备滤波和功率因数校正等功能，可以提高系统的电能利用率和稳定性。

五、个人观点和总结作为永磁同步电机驱动系统的核心组成部件，电机、控制器和电源模块的选择和设计都对系统的性能和效率有着重要影响。

在实际应用中，需要综合考虑系统的功率密度、效率、重量和成本等因素，进行合理的设计和优化。

随着电动车辆和工业设备的发展，永磁同步电机驱动系统的性能需求也在不断提升，对相关组成部件的研发和创新提出了新的挑战。

永磁同步电机驱动控制系统的设计与实现近年来，电动汽车成为了汽车市场的新宠。

而永磁同步电机则成为了电动汽车中最为优秀的一种电机类型。

永磁同步电机具有高效率、高功率密度、高转速、低噪音、抗干扰等优点，成为电动汽车中主流的驱动电机类型。

本文将重点介绍永磁同步电机驱动控制系统的设计与实现。

1. 永磁同步电机的原理与分类永磁同步电机是一种同步电机，其工作原理与感应电机类似，但与感应电机相比，永磁同步电机具有更高的效率和更高的功率密度。

永磁同步电机根据转子结构和磁场分布方式的不同，可以分为内转子型和外转子型两种类型。

2. 永磁同步电机驱动系统的组成永磁同步电机的驱动系统由电机驱动器、转子位置传感器、控制器和电源组成。

其中，电机驱动器是永磁同步电机的重要部分，它将电源的直流电转换为交流电，以驱动永磁同步电机运转。

转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息，控制器则根据转子位置和速度信息，计算出电机所需的转矩和电流，并将其输出给电机驱动器控制永磁同步电机的转速和转矩。

电源则为整个系统提供供电，保证系统正常运作。

3. 永磁同步电机驱动控制系统的设计（1）电机驱动器的设计电机驱动器是永磁同步电机驱动控制系统中的核心部分。

常见的电机驱动器包括直接式和间接式两种类型。

其中，直接式电机驱动器具有结构简单、效率高、体积小等优点，被越来越多的厂商所采用。

在永磁同步电机驱动控制系统的设计中，直接式电机驱动器可选择使用三相桥式变流器或NPC(Neutral Point Clamped)逆变器。

三相桥式变流器结构简单，控制方便，是目前应用最为广泛的一种电机驱动器类型；NPC逆变器则由于其更高的效率和更低的谐波含量，被越来越多的厂商所倾向。

（2）转子位置传感器的设计转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息。

常用的转子位置传感器包括霍尔传感器、编码器、绝对值编码器等。

其中，霍尔传感器具有体积小、价格低廉、安装方便等优点，但由于其精度较低，一般应用于电动自行车等简单的应用场合；编码器具有较高的精度和稳定性，广泛应用于电动汽车等高端应用场合。

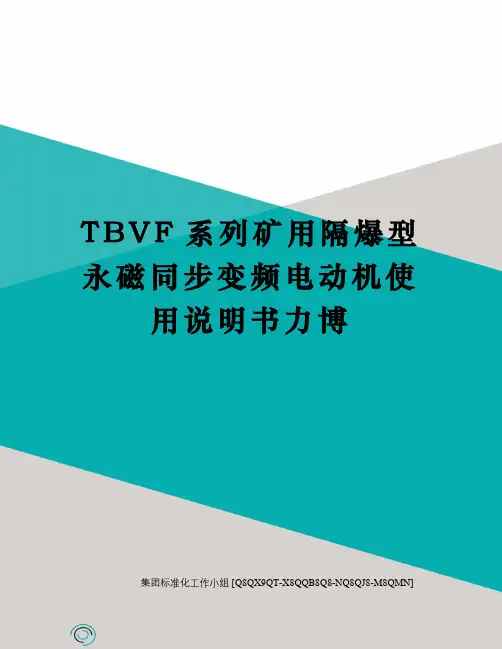

T B V F系列矿用隔爆型永磁同步变频电动机使用说明书力博集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]TBVF系列矿用隔爆型永磁同步变频电动机执行标准： ~2-2010Q/SDORA001-2016使用说明书山东欧瑞安电气有限公司2016年03月01日目录1.概述适用范围为了保证设备连续安全可靠使用，特制定本说明书。

本说明书适用于山东欧瑞安电气有限公司生产的TBVF系列矿用隔爆型永磁同步变频电动机的安装使用和维护。

本说明书对有关保存、安装、使用、维护等方面的问题做了详细介绍，其它有关运行及定额的具体情况参见电动机铭牌或标牌。

基础，主回路及辅助的电气连接以及与被驱动设备的接口信息可参见电动机外形图。

请仔细审阅电动机的所有警告提示及铭牌。

电动机只有严格按照外形图及使用维护说明书来安装使用，产品的质量保证才生效。

本说明书可能未完全包括在安装、运行、维护方面可能发生的一切事件，如果所发生的问题未包括在本说明书或外形图中，可直接与山东欧瑞安电气有限公司技术服务部联系。

本系列电动机防爆性能符合《爆炸性气体环境用电气设备第1 部分：通用要求》和《爆炸性气体环境用电气设备第2 部分：隔爆型“d”》的规定。

防爆标志为ExdⅠMb，适用于甲烷或煤尘的爆炸性混合物存在的煤矿井下环境。

本系列电动机可用于驱动各种通用机械，如带式输送机、球磨机、切削机床及其他机械设备，在矿山、建材、机械工业、化工工业、发电厂等各种工矿企业中作原动机用。

执行标准GB/T 191-2008 包装储运图示标志GB 755-2008 旋转电机定额和性能GB/T 13958-2008 无直流励磁绕组同步电动机试验方法GB/T 1029-2005 三相同步电机试验方法GB/T 1993-93 旋转电机冷却方法GB/T 24478-2009 电梯曳引机GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类GB/T 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB 爆炸性环境第1部分：设备通用要求GB 爆炸性环境第2部分：由隔爆外壳“d”保护的设备GB 爆炸性环境第3部分：由增安型“e”保护的设备GB/T 旋转电机整体结构的防护等级(IP代码)分级GB/T 10068-2008 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值GB/ 旋转电机噪声测定方法及限值第3部分：旋转电机噪声测定方法及限值GB 12665-2008 电机在一般环境下使用的湿热试验要求GB/T 电工术语旋转电机GB/T 电工术语爆炸性环境用防爆电气设备GB 4831-1984 电机产品型号编制办法GB4208-2008 外壳防护等级（IP代码）GB/T22669-2008 三相永磁同步电动机试验方法GB/T22711-2008 高效三相永磁同步电动机技术条件GB/T21418-2008 永磁无刷电动机系统通用技术条件MT/T1040-2007 采煤机变频调速装置用YBVF系列行走电动机技术条件AQ1043-2007 矿用产品安全标志标识电动机结构TBVF系列矿用隔爆型永磁同步变频电动机主要有电动机壳体、定子绕组线圈、定子硅钢片、转子永磁体、转子轴、转子轴承及附属设施组成。
