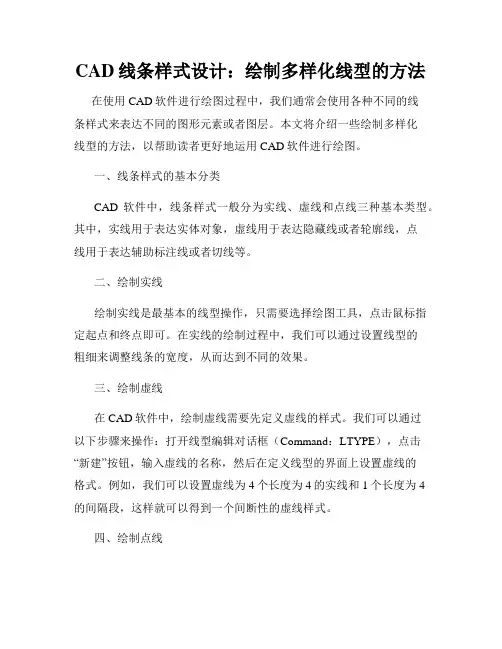

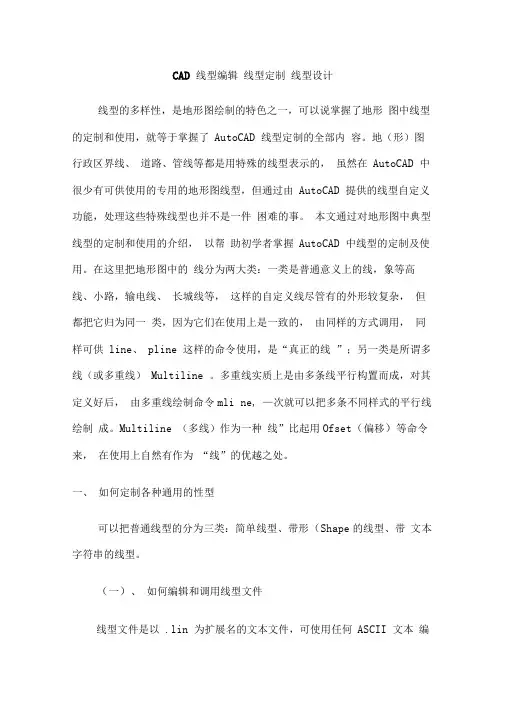

CAD线条样式设计：绘制多样化线型的方法在使用CAD软件进行绘图过程中，我们通常会使用各种不同的线条样式来表达不同的图形元素或者图层。
本文将介绍一些绘制多样化线型的方法，以帮助读者更好地运用CAD软件进行绘图。
一、线条样式的基本分类CAD软件中，线条样式一般分为实线、虚线和点线三种基本类型。
其中，实线用于表达实体对象，虚线用于表达隐藏线或者轮廓线，点线用于表达辅助标注线或者切线等。
二、绘制实线绘制实线是最基本的线型操作，只需要选择绘图工具，点击鼠标指定起点和终点即可。
在实线的绘制过程中，我们可以通过设置线型的粗细来调整线条的宽度，从而达到不同的效果。
三、绘制虚线在CAD软件中，绘制虚线需要先定义虚线的样式。
我们可以通过以下步骤来操作：打开线型编辑对话框（Command：LTYPE），点击“新建”按钮，输入虚线的名称，然后在定义线型的界面上设置虚线的格式。
例如，我们可以设置虚线为4个长度为4的实线和1个长度为4的间隔段，这样就可以得到一个间断性的虚线样式。
四、绘制点线绘制点线与绘制虚线的方法类似，也需要先定义点线的样式。
不同的是，在定义线型的界面上，我们可以设置点线的间隔段长度为0，这样就可以得到一个由点构成的线型。
五、绘制其他多样化线型在CAD软件中，我们还可以根据需要绘制其他多样化的线型，例如，曲线线型、点划线型等。
这些线型的绘制方法类似于绘制虚线和点线的方法，都需要先定义线型的样式，然后选择相应的线型工具进行绘制。
六、应用线型到图层或图形元素在CAD软件中，我们可以将线型应用到图层或者特定的图形元素上。
通过选择图层或者图形元素，然后在线型属性中选择相应的线型，即可将该线型应用到指定的图层或者图形元素上。
通过灵活运用线型属性，我们可以实现不同线型在同一图纸上的应用，从而达到更好的绘图效果。
总结：CAD线条样式设计是绘图过程中的重要一环，通过合理选择和设计线型，可以使得绘图结果更加清晰、准确。
在绘制多样化线型时，我们需要了解线条样式的基本分类，并学会定义和绘制不同的线型。

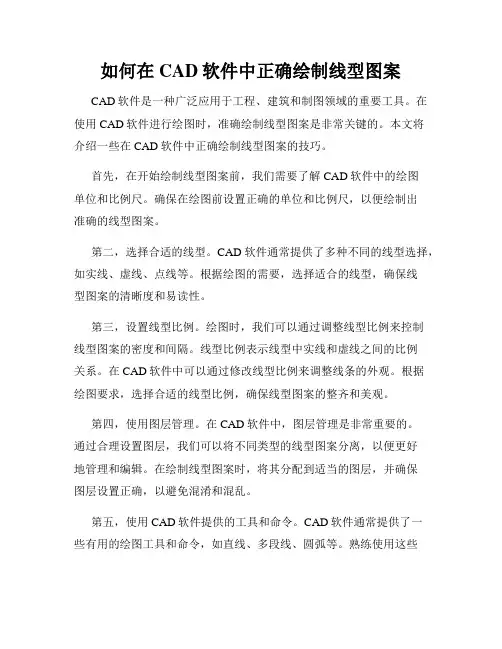

如何在CAD软件中正确绘制线型图案CAD软件是一种广泛应用于工程、建筑和制图领域的重要工具。
在使用CAD软件进行绘图时，准确绘制线型图案是非常关键的。
本文将介绍一些在CAD软件中正确绘制线型图案的技巧。
首先，在开始绘制线型图案前，我们需要了解CAD软件中的绘图单位和比例尺。
确保在绘图前设置正确的单位和比例尺，以便绘制出准确的线型图案。
第二，选择合适的线型。
CAD软件通常提供了多种不同的线型选择，如实线、虚线、点线等。
根据绘图的需要，选择适合的线型，确保线型图案的清晰度和易读性。
第三，设置线型比例。
绘图时，我们可以通过调整线型比例来控制线型图案的密度和间隔。
线型比例表示线型中实线和虚线之间的比例关系。
在CAD软件中可以通过修改线型比例来调整线条的外观。
根据绘图要求，选择合适的线型比例，确保线型图案的整齐和美观。
第四，使用图层管理。
在CAD软件中，图层管理是非常重要的。
通过合理设置图层，我们可以将不同类型的线型图案分离，以便更好地管理和编辑。
在绘制线型图案时，将其分配到适当的图层，并确保图层设置正确，以避免混淆和混乱。
第五，使用CAD软件提供的工具和命令。
CAD软件通常提供了一些有用的绘图工具和命令，如直线、多段线、圆弧等。
熟练使用这些工具和命令可以帮助我们更快地绘制线型图案，并确保图案的准确性和一致性。
第六，精确控制线型图案的位置和尺寸。
在CAD软件中，我们可以通过精确的控制点、端点和距离来绘制线型图案。
使用准确的尺寸和坐标可以确保线型图案与其他元素的对齐和连接。
在绘制线型图案时，使用CAD软件提供的精确测量工具和标注工具，以确保线型图案的位置和尺寸准确无误。
最后，导出和打印。
在完成线型图案的绘制后，我们可以将其导出为常见的图像格式，如JPEG、PNG或PDF。
也可以通过打印功能将绘制的线型图案输出到纸质文档。
在导出或打印前，确保设置正确的图像分辨率和打印选项，以保证线型图案的清晰度和质量。
综上所述，正确绘制线型图案在CAD软件中是非常重要的。
CAD教程：线型编辑与分段处理在CAD软件中，线型的编辑和分段处理是非常重要的技巧。
本教程将介绍如何使用AE软件进行线型编辑和分段处理，帮助读者更好地掌握CAD设计技能。
一、线型编辑当我们在CAD绘制图形时，经常需要对线型进行编辑，例如改变线型的颜色、线宽、线型等。
下面将介绍如何进行线型编辑。
1. 颜色编辑：选择需要编辑的线型，点击菜单栏中的“编辑”-“属性”-“颜色”，选择想要的颜色即可。
也可以通过快捷键Ctrl+C选择需要编辑的线型，然后右键点击选择“属性”，再选择需要的颜色。
2. 线宽编辑：同样选择需要编辑的线型，点击菜单栏中的“编辑”-“属性”-“线宽”，选择想要的线宽即可。
或者通过快捷键Ctrl+C选择需要编辑的线型，然后右键点击选择“属性”，再选择需要的线宽。
3. 线型编辑：选择需要编辑的线型，点击菜单栏中的“编辑”-“属性”-“线型”，选择想要的线型即可。
或者通过快捷键Ctrl+C选择需要编辑的线型，然后右键点击选择“属性”，再选择需要的线型。
二、分段处理当我们在CAD绘制图形时，有时候需要对线型进行分段处理，例如将一条直线分成多段或将一段曲线分成多段。
下面将介绍如何进行分段处理。
1. 直线分段：选择需要分段的直线，点击菜单栏中的“修改”-“修剪”-“直线分割”，在弹出的对话框中选择分割点，并点击确定。
或者通过快捷键Ctrl+C选择需要分段的直线，然后右键点击选择“修剪”，再选择“直线分割”，选择分割点并点击确定。
2. 曲线分段：选择需要分段的曲线，点击菜单栏中的“修改”-“修剪”-“曲线分割”，在弹出的对话框中选择分割点并点击确定。
或者通过快捷键Ctrl+C选择需要分段的曲线，然后右键点击选择“修剪”，再选择“曲线分割”，选择分割点并点击确定。
三、实际应用线型编辑和分段处理在CAD设计中应用广泛，可以用于绘制各种图形和构件，从而实现各种设计需求。
例如，在建筑设计中，我们可以通过线型编辑和分段处理来绘制建筑平面图、立面图等；在工程设计中，我们可以通过线型编辑和分段处理来绘制管线图、电路图等。
快速制作CAD线型的方法
快速制作CAD线型的方法
CAD软件中提供了多种常用线型可以使用，但是不是还不能满足您的需求呢?虽然线型的定义并不复杂，如果对线型定义很了解，直接编写线型定义并不难，我们可以有更加直观的方式来制作线型。
AutoCAD和浩辰CAD的扩展工具中提供了一种制作线型的工具，可以自己先画一个线型单元，然后直接将画好的线型单元转换为线型定义，这种方式既简单又直观。
下面店铺就给大家介绍一下。
如果你装AutoCAD，记住一定要装Express tool(扩展工具)，装浩辰CAD默认就带了。
这个工具再线型中有字符或符号的时候非常方便，下面举个小例子：
1、在图中按照尺寸画好一个线型单元，在适当地方插入文字，如下图所示：
图1 绘制一个线型单元
2、找到扩展工具中的制作线型工具，执行此命令，会先提示保存线型文件，并根据提示输入线型的名字和线型描述(可以用文字描述，也可以用横线空格加字符模拟线型)，然后按照提示在图形中定义线型单元的'起点和终点，如下图所示。
图2 定义起点和终点
3、根据提示框选一个单元所包含的图形和文字，然后就完成了线型的制作。
在线型下拉列表中就可以按直线和文字构成新线型。
如下图所示。
图3 生成的线型
4、选择使用hccad线型，并绘制直线。
如下图所示。
【快速制作CAD线型的方法】。

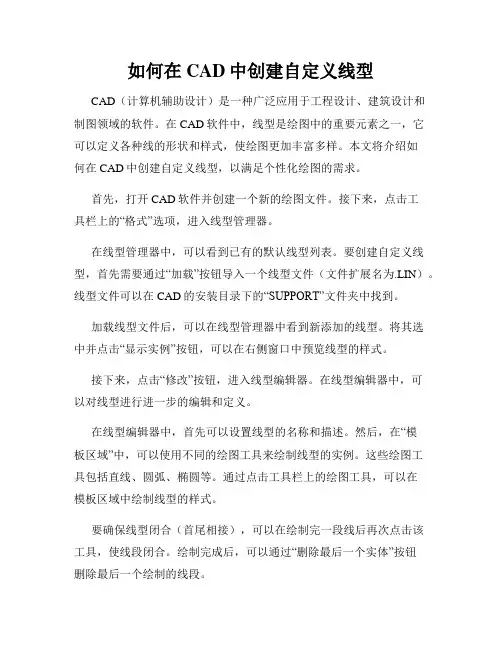

如何在CAD中创建自定义线型CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计和制图领域的软件。
在CAD软件中，线型是绘图中的重要元素之一，它可以定义各种线的形状和样式，使绘图更加丰富多样。
本文将介绍如何在CAD中创建自定义线型，以满足个性化绘图的需求。
首先，打开CAD软件并创建一个新的绘图文件。
接下来，点击工具栏上的“格式”选项，进入线型管理器。
在线型管理器中，可以看到已有的默认线型列表。
要创建自定义线型，首先需要通过“加载”按钮导入一个线型文件（文件扩展名为.LIN）。
线型文件可以在CAD的安装目录下的“SUPPORT”文件夹中找到。
加载线型文件后，可以在线型管理器中看到新添加的线型。
将其选中并点击“显示实例”按钮，可以在右侧窗口中预览线型的样式。
接下来，点击“修改”按钮，进入线型编辑器。
在线型编辑器中，可以对线型进行进一步的编辑和定义。
在线型编辑器中，首先可以设置线型的名称和描述。
然后，在“模板区域”中，可以使用不同的绘图工具来绘制线型的实例。
这些绘图工具包括直线、圆弧、椭圆等。
通过点击工具栏上的绘图工具，可以在模板区域中绘制线型的样式。
要确保线型闭合（首尾相接），可以在绘制完一段线后再次点击该工具，使线段闭合。
绘制完成后，可以通过“删除最后一个实体”按钮删除最后一个绘制的线段。
当线型绘制完成后，可以点击“确定”按钮保存线型并退出线型编辑器。
返回线型管理器后，可以看到刚刚创建的线型已经出现在列表中。
可以通过“文件”选项将线型保存为.LIN格式的文件，以便在其他绘图文件中使用。
要在绘图中应用自定义线型，可以点击CAD软件的“属性”选项，在属性窗口中选择相应的线型。
除了创建自定义线型，CAD还提供了一些预定义的线型供用户选择。
在使用CAD绘图过程中，可以灵活运用这些线型，使作品更加丰富多样。
总结起来，CAD软件中的线型是绘图中重要的元素之一。
通过创建自定义线型，可以满足个性化绘图的需求，并使作品更加独特和专业。
如何在CAD中绘制复杂线型和曲线图形CAD软件是一种非常强大的工具，可以帮助设计师和工程师绘制各种图形。
在CAD中，我们可以使用简单的直线和曲线工具来绘制基本的线型和图形。
然而，有时我们需要绘制更复杂的线型和曲线图形，这对于一些特殊的设计需求非常重要。
下面，我将介绍一些在CAD中绘制复杂线型和曲线图形的技巧。
1. 复杂线型的绘制要创建复杂线型，我们可以使用CAD软件中的多段线工具。
多段线是由多个线段组成的，我们可以通过添加和编辑线段来创建不同形状的线型。
以绘制一个五角星为例，首先选择多段线工具，然后在绘图区上点击五个点来定义五角星的五个角。
接下来，按下Enter键来完成绘制，然后可以选择多段线进行编辑和修改。
除了五角星，我们还可以使用多段线工具来创建其他各种复杂的线型，如虚线、曲线和封闭线型等。
这种方法非常灵活，能够满足各种不同形状的线型需求。
2. 曲线图形的绘制在CAD中，我们可以使用贝塞尔曲线工具来绘制曲线图形。
贝塞尔曲线是由控制点和控制手柄组成的，我们可以通过调整这些点和手柄来控制曲线的形状。
要绘制一条贝塞尔曲线，首先选择贝塞尔曲线工具，然后在绘图区上点击一系列的点来定义曲线的路径。
通过调整控制手柄，我们可以改变曲线的弯曲程度和方向。
贝塞尔曲线是一种非常有用的工具，可以用来绘制平滑曲线、曲线路径和复杂的曲线图形。
它在工程设计和艺术设计中都有广泛的应用。
除了贝塞尔曲线，CAD软件还提供了其他各种绘制曲线的工具，如样条曲线、圆弧和曲线修整等。
这些工具可以满足不同类型曲线的绘制需求。
总结：在CAD软件中，绘制复杂线型和曲线图形是一个非常常见的需求。
通过使用多段线和贝塞尔曲线等工具，我们可以轻松地绘制出各种复杂线型和曲线图形。
这些技巧对于工程师、设计师和艺术家来说非常重要，可以帮助他们实现更具创意和新颖性的设计。
尽管CAD软件很强大，但是使用技巧也需要一定的学习和经验。
在实际应用中，我们可以通过多练习和探索，逐渐熟悉和掌握CAD软件的各种功能和操作方法。
CAD绘图中自定义线型的创建与应用的技巧在CAD软件中，自定义线型是非常常用的功能，可以帮助我们实现各种精细化的绘图效果。
在本文中，我将向大家介绍CAD绘图中自定义线型的创建与应用的技巧。
首先，我们需要了解CAD中的线型分类。
CAD中的线型主要分为两类：默认线型和自定义线型。
默认线型是软件内置的一些常用线型，如实线、虚线、点线等。
而自定义线型则是由用户自己创建的特殊线型，可以根据需求来定义线型的样式。
接下来，我将以AutoCAD软件为例，向大家介绍自定义线型的创建与应用的具体步骤。
第一步，打开AutoCAD软件，点击菜单栏上的“格式”选项，在下拉菜单中选择“线型管理器”。
线型管理器窗口将打开。
第二步，点击线型管理器窗口中的“加载”按钮，选择一个线型文件（扩展名为.lin）并点击“打开”。
线型文件是一种文本文件，包含了自定义线型的定义信息。
第三步，线型管理器窗口中将会显示加载的线型文件中的所有自定义线型。
点击“设置当前”按钮，选择一个自定义线型并设置为当前线型。
第四步，回到绘图界面，我们可以通过以下几种方式应用自定义线型。
1. 在线型属性中选择自定义线型。
当我们绘制线段、多段线、矩形等对象时，在线型属性中可以选择当前使用的线型，包括默认线型和自定义线型。
选择自定义线型后，绘制的对象将会按照该线型进行显示。
2. 修改已有对象的线型。
选中需要修改线型的对象，打开属性编辑器，找到线型属性，选择自定义线型。
3. 应用于图层。
在图层管理器中，我们可以为每个图层设置线型。
在绘制对象时，将自动应用该图层的线型。
通过设置图层的线型，我们可以快速方便地应用自定义线型。
总结一下，自定义线型是CAD绘图中非常重要的特性，可以帮助我们实现各种精细化的绘图效果。
通过线型管理器，我们可以加载、设置和应用自定义线型。
在绘图过程中，可以直接选择自定义线型或将其应用于对象或图层，灵活使用自定义线型可以提高绘图效率和表现力。
希望以上介绍对大家在CAD绘图中创建和应用自定义线型有所帮助。

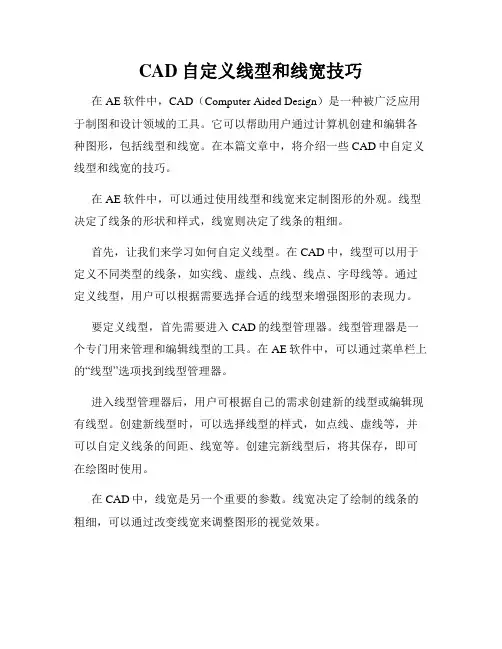

CAD自定义线型和线宽技巧在AE软件中，CAD（Computer Aided Design）是一种被广泛应用于制图和设计领域的工具。
它可以帮助用户通过计算机创建和编辑各种图形，包括线型和线宽。
在本篇文章中，将介绍一些CAD中自定义线型和线宽的技巧。
在AE软件中，可以通过使用线型和线宽来定制图形的外观。
线型决定了线条的形状和样式，线宽则决定了线条的粗细。
首先，让我们来学习如何自定义线型。
在CAD中，线型可以用于定义不同类型的线条，如实线、虚线、点线、线点、字母线等。
通过定义线型，用户可以根据需要选择合适的线型来增强图形的表现力。
要定义线型，首先需要进入CAD的线型管理器。
线型管理器是一个专门用来管理和编辑线型的工具。
在AE软件中，可以通过菜单栏上的“线型”选项找到线型管理器。
进入线型管理器后，用户可根据自己的需求创建新的线型或编辑现有线型。
创建新线型时，可以选择线型的样式，如点线、虚线等，并可以自定义线条的间距、线宽等。
创建完新线型后，将其保存，即可在绘图时使用。
在CAD中，线宽是另一个重要的参数。
线宽决定了绘制的线条的粗细，可以通过改变线宽来调整图形的视觉效果。
在AE软件中，可以通过线宽控制器来调整线宽。
线宽控制器是一个用于管理和调整线宽的工具。
可以通过菜单栏上的“线宽”选项找到线宽控制器。
进入线宽控制器后，用户可以选择现有的线宽或创建新的线宽。
在选择线宽时，可以根据需要调整线条的粗细。
创建新线宽时，可以输入线宽的数值，然后将其保存。
在绘图时，用户可以根据需要选择适当的线宽来渲染图形。
通过自定义线型和线宽，用户可以根据需要创建出独特且个性化的图形效果。
在使用CAD软件进行设计和制图时，熟练掌握线型和线宽的使用技巧非常重要。
除了线型和线宽，使用其他工具和功能也是CAD软件中的重要技巧。
例如，选择合适的颜色和填充模式可以增加图形的吸引力和可读性。
同时，使用CAD软件中提供的其他绘图工具，如曲线、形状、文本等，也可以帮助用户实现更多图形设计上的创意。

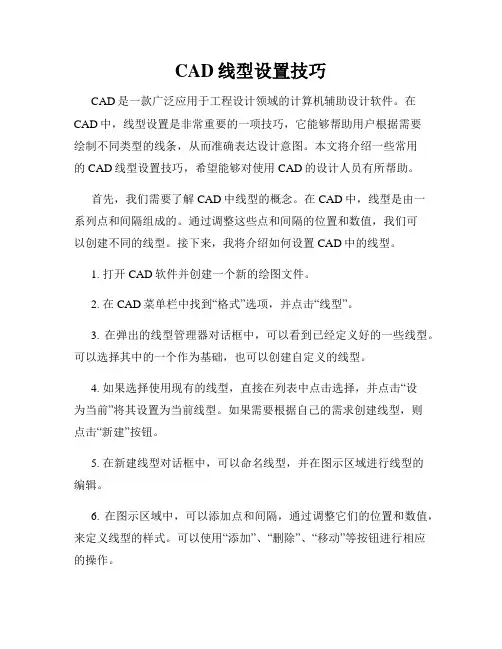

CAD线型设置技巧CAD是一款广泛应用于工程设计领域的计算机辅助设计软件。
在CAD中，线型设置是非常重要的一项技巧，它能够帮助用户根据需要绘制不同类型的线条，从而准确表达设计意图。
本文将介绍一些常用的CAD线型设置技巧，希望能够对使用CAD的设计人员有所帮助。
首先，我们需要了解CAD中线型的概念。
在CAD中，线型是由一系列点和间隔组成的。
通过调整这些点和间隔的位置和数值，我们可以创建不同的线型。
接下来，我将介绍如何设置CAD中的线型。
1. 打开CAD软件并创建一个新的绘图文件。
2. 在CAD菜单栏中找到“格式”选项，并点击“线型”。
3. 在弹出的线型管理器对话框中，可以看到已经定义好的一些线型。
可以选择其中的一个作为基础，也可以创建自定义的线型。
4. 如果选择使用现有的线型，直接在列表中点击选择，并点击“设为当前”将其设置为当前线型。
如果需要根据自己的需求创建线型，则点击“新建”按钮。
5. 在新建线型对话框中，可以命名线型，并在图示区域进行线型的编辑。
6. 在图示区域中，可以添加点和间隔，通过调整它们的位置和数值，来定义线型的样式。
可以使用“添加”、“删除”、“移动”等按钮进行相应的操作。
7. 在编辑线型时，可以通过“域值”来控制线型的起始位置。
域值为0表示起始位置为点开始，为1表示起始位置为空白。
可以根据需要进行调整。
8. 编辑完成后，点击“应用”将线型保存，并关闭线型管理器对话框。
除了基本的线型设置，CAD还提供了一些进阶的线型设置技巧，能够满足更多复杂的设计需求。
1. 自定义线宽：在CAD中，默认线宽为0，即最细的线条。
如果需要绘制粗线，则可以调整线宽。
在CAD菜单栏的“格式”选项中，点击“图形属性管理器”，在弹出的对话框中可以设置线宽。
2. 虚线样式：除了实线，CAD还可以绘制虚线。
在CAD菜单栏的“格式”选项中，点击“图线”，在弹出的对话框中选择“虚线样式”。
可以选择现有的虚线样式，也可以自定义虚线样式。
CAD线型制作跟我说的一步步来,如下:制图----工具栏----图层----图层特性管理器;打开后,2004版及以前版本的直接点"新建",2005版点靠左上边的"新建图层"图标,点几下就会建几个层.建层后对图层特性进行编辑:名称----直接点"图层一","图层二"几个字,在其被选中的状态下可进行你所需要的名称命名.如不编辑,就以"图层一","图层二"为默认图层名.颜色----点颜色栏下列的小方框就会弹出颜色管理器,选择你所喜欢的颜色.如不点选,默认的都是白色.线型----直接点击线型栏下列的线条会弹出线型管理器,点加载弹出线型库,选择你所需要的线型.如不点选,默认的都是实线.线宽----直接点击线宽栏下的线条会弹出线宽菜单,选择你所需要的线宽系数.如不点选,默认的都是0.2mm.应该够清楚了吧,不明白的话继续问./pcedu/sj/media/other/0207/77446.html一、线型的开发1.线型文件的定义格式要开发出一套自己的线型，我们可以先学习一下AutoCAD 2000本身本带的标准线型文件，以便有所借鉴。

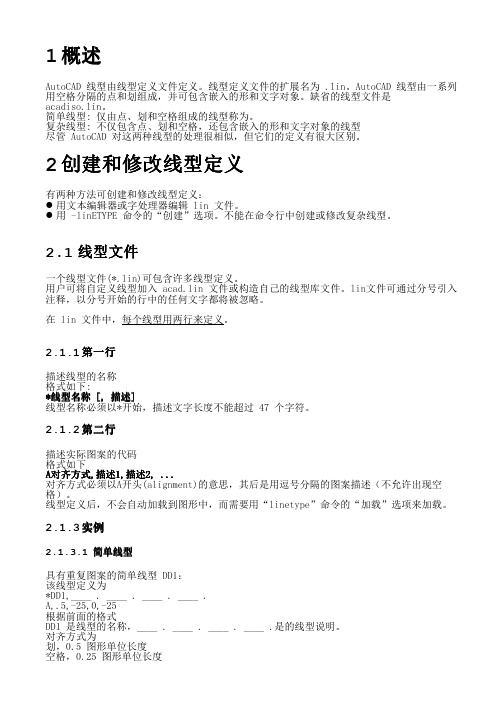

我们找到AutoCAD 2000的标准线型文件ACAD.LIN，这个文件位于AutoCAD 所在路径的Support子目录下，用一般的文本编辑器（如记事本、写字板）即要打开，该文件的内容如图1所示。
图1现在我们来研究一下这个文件。
文件中“;;”代表注释行。
因此我们可以利用它来添加一些注释性文字，以增强文件的可读性。
每种线型都可以定义为两行，第一行定义线型的名称和线型说明。
行首必须是以“*”开始，其后是线型名称。
线型的描述也是起一个直观的注释作用，最好加上，不过这种描述不能超过47个字符。
第二行才是真正描述线型的代码。
行首的“A”代表对齐方式。
在这种对齐方式下，第一个参数的值应该大于或等于0，第二个参数的值应该小于0。
简单地说：正值表示落表，AutoCAD 会画出一条相应长度的实线；0表示画一个点；负值则表示提笔，AutoCAD会提笔空出相应长度。
我们可以想像成绘图笔的工作过程，就很容易理解了。
要注意的是，这些字符之间以半角的逗号隔开，每一行结束必须按回车键，最后一行也不例外。
另外，在*.LIN文件中，每个线型文件最多可容纳280个字符。
说了这么多，您可能还没有明白，不要紧，现在让我们来分析一下第一种线型Border，首先的“.5”表示正数0.5，也就是画一条0.5个单位长的线；然后的“-.25”表示负的0.25，也就是留一段0.25个单位长的空白；紧接着画0.5个单位长的线，0.25个单位长的空白，0表示画一个点，然后又是0.25个单位长的空白，如图2所示。
图2在清楚线型的定义之后，我们不妨来做一个自己的线型，根据建筑制图的相关规定，新建一个双点划线的线型，用于假想轮廓线和成型前原始轮廓线的绘制，如图3所示。
我们将这个线型命名为outline，那么这个双点划线的线型则可以做如下定义：*OUTLINE,outline ______..______..______A,1.0,-.1,0,-.1,0,-.1将这两行添加到ACAD.LIN文件中，存盘并退出文本编辑器。
启动AutoCAD 2000，在使用我们定义的outline线型之前，需要加载该线型。
使用“格式”菜单中的“线型”命令打开“线型管理器”对话框，单击“加载”按钮，打开“加载或重载线型”对话框，单击“文件”按钮，然后选择ACAD.LIN文件，单击打开按钮。
从可用线型列表中选择“OUTLINE”线型，单击“确定”按钮将其加载，如图4所示。
图4在“线型管理器”对话框中选择OUTLINE线型，然后单击“当前”按钮，将该线型置为当前线型，单击“确定”按钮，加载完成，如图5所示。
图5现在可以使用绘图命令绘制几个对象（如图6所示），如果您看不到线型效果，可能需要放大绘图窗口。
图62.线型的开发方法从第1节可以看出，我们可以直接用文本编辑来新建线型文件。
实际上，AutoCAD 2000还提供了在其系统内部生成线型的命令“LINETYPE”。
而且新建的线型即可以直接追加到ACAD.LIN文件的末尾，也可以另外定义线型文件。
下面将对这些方面分别作介绍。
我们以第1节中建立的OUTLINE线型为例，先来看一下LINETYPE的命令的使用。
启动AutoCAD 2000，输入命令“-linetype”（注意前面有一个横线，如果没有这个横线将打开“线型管理器”对话框）。
输入C，新建一个线型，输入要创建的线型名称，比如outline，屏幕弹出“创建或附加线型文件”对话框。
这时，您可以在原有的文件ACAD.LIN文件中增加新的线型，也可以新建一个线线文件，这里我们新建一个名为myline.lin的线型文件，单击“保存”按钮。
此时命令行上显示“说明文字”，输入对线型的简单说明。
如果您保存线型文件已经包含了outline线型，在这之前会有一条询问您是否覆盖的信息。
现在就可以输入线型的图案了，仍然输入A,1.0,-.1,0,-.1,0,-.1，回车结束线型的定义。
此时，AutoCAD生成一个新的线型文件myline.lin，整个操作过程的系统提示信息如图7所示。
图7同样，我们也可以用-linetype命令加载线型，在命令行要求输入选项时，输入L，然后输入要加载的线型，如outline，选择保存线型的文件，这里选择myline.lin文件，命令行提示线型已经加载，使用键退出命令。
当然，您也可以使用“线型管理器”来加载线型。
3.复全线型的定义与开发AutoCAD不仅能定义由短线、间隔和点组成的简单线型，还可以开发出较为复杂的线型，以满足特殊的需要。
比如说表示篱笆的线型。
复合线型功能是从AutoCAD R13版本起新增的功能，可以在定义的线型中嵌入文本和形文件（.SHX）中的形。
这里我们将介绍在线型中嵌入文本，形的插入相当复杂一些，我们这里将不作介绍。
我们仍然沿用学习简单线型定义的思路，还是先研究一个标准的范例，总结出其中的规律，图8显示的线型是一个篱笆的复合线型。
那么这个线型是怎么样定义的呢？很简单，只有以下两行语句：图8*LB_LINE,----X----X----X----A,1.0,-.25,["X",STANDARD,S=.2,R=0,X=-.1,Y=-.1],-.25第一行没有什么特别的，跟简单线型定义一样，是线型名和线型的简单描述。
第二行的A 当然是对齐符号，数字的意义仍然与前面一样。
我们集中精力来看文本的嵌入。
“X”是嵌入的文本，注意必须加上双引号。
“STANDARD”是文本式样的名字，如果当前图形中没有该样式，则AutoCAD不允许使用该线型。
“S=.2”确定文本的比例系数为0.2。
如果使用固定高度的文本，AutoCAD会将此高度乘以比例系统数；如果使用的是可变高度的文本，则AutoCAD会把比例系统数看成绝对高度。
“R=0”表示文本相对于当前线段方向的转角。
0表示文本与所给线段方向一致，这也是缺省值。
“X=-.1,Y=-.1”为可选项，它们确定相对于当前点的偏移量。
缺省时AutoCAD将文本字符串的左下角点放在此当前点。
X就是当前线段的方向，Y则是垂直于线段向上的方向。
这两个偏移量将使文本的定位更精确。
复合线型的使用同简单线型的使用一样，也是先装入再调用，明白了复合线型的定义格式之后，我们就可以自己定义线型了。
要创建复合线型，只能是编辑已有线型文件或者建立新的线型文件来达到目的，而不能像定义简单线型那样，采用AutoCAD内部以命令行添加线型定义代码的方式。
二、开发填充图案在绘图时，我们经常会在一定区域内填充某些图案，也就是“图案填充”，以起到区分一个区域的各组成部分及其构成材料的作用，比如我们在绘制混泥土墙面时，就需要用到图案填充。
在AutoCAD系统中图案填充的功能是通过执行HATCH（填充）或者BHATCH（边界填充）命令来实现的。
AutoCAD提供的一些形式的图案都位于Suport文件夹下的acad.pat文件中，可以用任何文本编辑器打开它。
图案是由一种或多种图案直线组成的。
AutoCAD对直线的数量没有限制。
每一种图案的各条线相互平等且线型相同。
因此，只要确定了该图案线中的一条基准图案线的方位、线型及其相邻平行线与该基准线的相对位置，则这种图案线就唯一确定了。
在AutoCAD中，基准图案线的方位由三个参数决定（如图9所示），即基准线的起点（dx，dy）和基准线与X轴的夹角A（逆时针为正）。
基准图案线的定义与一般线型的定义完全相同，所以当线型为实线时可以不作定义。
在基准图案线确定以后，相邻平行线与基准图案线的相对位置由两个参数决定，即相邻平行线起点与基准图案线起点，在线长度方向的距离（dl）和平行线之间的距离（ds）。
图9我们仍然以AutoCAD自带的ACADISO.PAT文件为例（如图10所示），从中取出ANGLE 图案文件。
图10第一行是星号加图案名和图案的描述信息，接下来的两行就是图案的具体内容，可以有一行或几行，格式为A,dx,dy,dl,ds[定义线型的一组参数]，实例与格式对照（如图11），您可以很容易地看出图案中两条线的绘制方式。
图11如果您觉得ACAD.PAT文件提供的图案不够丰富和理想，也可以自己定制图案或者直接修改原图案。
为AutoCAD开发填充图案的过程比较接近与复合线型的定义，但要稍微复杂一些，不过，有了前面的基础，相信您也不难掌握其实质。
可将新定义的图案加入库文件ACAD.PAT 中或将它单独保存在一个文件中。
将图案单独保存时，文件名必须与图案名相同。
在搞清楚图案文件的各项参数之后，我们就可以自出新裁定义一些新的图案了。
下面我们就定义一个三角形的图案，命名为TRIANGLE，并保存到TRIANGLE.PAT文件中。
打开记事本，新建一个文件，输入如下代码（代码最后一行加入一个换行）：*TRIANGLE,triangle pattern0,0,0,1,1.732,1,-160,0,0,1,1.732,1,-1120,1,0,1,1.732,1,-1将文件保存为TRIANGLE.PAT，并放在support文件夹下。
接下来，我们用TRIANGLE图案来填充一个圆形进行验证。
首先启动AutoCAD，绘制一个圆形，然后执行“绘图”菜单中的“图案填充”命令，打开“边界图案填充”对话框。
在“类型”列表中选择“自定义”选项，激活“自定义图案”列表框，单击“自定义图案”更表框右侧的按钮，弹出“填充图案调色板”对话框，从中选择TRIANGLE.PAT文件（如图12所示），单击“确定”按钮关闭“填充图案调色板”对话框。
