在CAD中创建自定义线型的方法在CAD软件中,创建自定义线型是非常重要的技巧之一。
自定义线型可以帮助我们更好地表达我们的设计意图,并使我们的绘图更加精确和专业。
本文将介绍CAD中创建自定义线型的方法,让我们一起来学习吧!首先,我们需要打开CAD软件并选择一个适合的绘图文件。
然后,我们需要点击菜单栏上的“格式”选项,在下拉菜单中选择“线型管理器”。
这样,我们就进入了线型管理器界面。
在线型管理器界面中,我们可以看到CAD默认提供了一些预设的线型,比如实线、虚线等。
除了这些预设线型,我们还可以创建自定义线型。
点击界面上的“新建”按钮,即可开始创建我们自己的线型。
接下来,我们需要给这个自定义线型起一个名字,并选择一个适合的描述。
这些信息将帮助我们更好地辨识和应用这个线型。
完成设置后,点击“确定”按钮。
现在,我们进入了线型编辑器界面。
在这里,我们可以自由地定义我们的线型。
首先,我们可以选择线型的类型,比如点线、切线、中心线等。
然后,我们可以设置线型的长度和间隔。
这些设置可以根据我们的需要进行调整。
如果我们想要创建一个复杂的线型,可以使用“复制”和“旋转”等功能。
例如,我们可以复制一个线型,并将它旋转一定角度,然后生成一个新的线型。
这样,我们就可以创建出各种形状独特的线型了。
除了线型的基本设置,线型编辑器还提供了其他一些高级功能。
例如,我们可以在线型上添加符号或者文字,以表示特定的意义。
我们还可以调整线型的颜色和粗细,以满足不同设计需求。
完成线型的编辑后,我们需要保存并关闭线型编辑器。
然后,在我们的绘图文件中应用这个自定义线型。
我们可以通过“格式”菜单栏中的“线型”选项来选择和应用线型。
找到我们刚刚创建的自定义线型,并将其应用在需要的线条上。
这样,我们就成功创建了自定义线型并将其应用到绘图中了。
创建自定义线型并不难,但需要耐心和细心。
我们应该充分了解我们的设计需求,并根据需求来调整线型的参数。
通过不断尝试和实践,我们可以创建出独特且适合我们设计的自定义线型。
cad如何自定义线型
AutoCAD中自带的线型有的时候不一定会满足我们的需要,这个时候我们可以自定义个性线型。
下面店铺把方法都教给大家,一起来学习吧。
cad自定义线型的方法:
打开AutoCAD软件,在“特性”工具栏中如果位置点击“其他”,打开“线型管理器”窗口
当然你也可以在命令行直接输入LT ,打开“线型管理器”窗口
在“线型管理器”窗口右上侧点击“加载”按钮。
在“加载或重载线型”窗口中,点击“文件”按钮。
在“选择线型文件”窗口中,右击acad.lin文件,在弹出的菜单中选择“打开”命令。
系统会以记事本的方式打开。
复制任意一线型,将其修改成如图所示状态。
这个时候你要关闭“线型管理器”窗口和“加载或重载线型”窗口。
再保存文件。
再次在“线型管理器”窗口右上侧点击“加载”按钮,在“选择线型文件”窗口中你会看到我们刚刚自定义的线型。
这个时候我们再用刚刚自定义线型绘图,你会达到你想要的效果了。
CAD绘图中的自定义线型设置方法CAD软件是工程设计中必不可少的工具,能够帮助设计师们进行精确的绘图和建模。
在CAD绘图中,线型的设置是非常重要的一环,可以帮助我们区分不同的图层,并且提高图纸的可读性。
除了CAD软件自带的标准线型外,有时候我们还需要使用一些自定义的线型,以应对更为复杂的绘图需求。
本文将介绍CAD绘图中的自定义线型设置方法。
在CAD软件中,我们可以通过以下步骤来设置自定义线型:1. 打开CAD软件并创建一个新的图纸,选择绘图窗口的比例尺,以便更好地进行绘图。
2. 在CAD软件的“格式刀”功能区中,找到“线型管理器”选项并点击打开。
在弹出的线型管理器窗口中,可以看到预设的标准线型,也可以添加自定义的线型。
3. 点击线型管理器窗口中的“新建”按钮,弹出自定义线型编辑窗口。
在编辑窗口中,可以设置线型的名称、描述、全局比例和模式。
4. 在线型编辑窗口中,可以通过添加线段和空白段来创建自定义线型。
可以通过“添加”按钮来添加线段或空白段,并通过调整线段或空白段的长度和角度来定义线型的样式。
5. 在绘图过程中,可以根据需要选择使用预设的标准线型或自定义线型。
在CAD软件的线型菜单中,可以找到并选择自定义线型。
6. 使用自定义线型时,可以根据需要调整线型的比例和间距。
在CAD软件的线型比例菜单中,可以选择适当的比例和间距。
通过以上步骤,我们可以轻松地设置自定义线型,并在绘图过程中应用这些线型。
自定义线型的设置使得CAD绘图更加灵活多样,并能满足不同项目的绘图需求。
在使用自定义线型时,还有几点需要注意:1. 自定义线型的命名要简洁明了,并能够准确地描述线型的特点和用途。
这样可以方便日后的使用和识别。
2. 在添加线段和空白段时,要注意线段和空白段之间的长度和角度的合理性。
过短或过长的线段和过大或过小的角度都会影响线型的效果。
3. 在绘制图纸时,要根据需要选择合适的线型。
对于密集的线型,可以使用较小的比例和间距,以保持图纸的整洁性;对于稀疏的线型,可以使用较大的比例和间距,以增强线型的可读性。
如何在CAD中创建自定义线型CAD(计算机辅助设计)是一种广泛应用于工程设计、建筑设计和制图领域的软件。
在CAD软件中,线型是绘图中的重要元素之一,它可以定义各种线的形状和样式,使绘图更加丰富多样。
本文将介绍如何在CAD中创建自定义线型,以满足个性化绘图的需求。
首先,打开CAD软件并创建一个新的绘图文件。
接下来,点击工具栏上的“格式”选项,进入线型管理器。
在线型管理器中,可以看到已有的默认线型列表。
要创建自定义线型,首先需要通过“加载”按钮导入一个线型文件(文件扩展名为.LIN)。
线型文件可以在CAD的安装目录下的“SUPPORT”文件夹中找到。
加载线型文件后,可以在线型管理器中看到新添加的线型。
将其选中并点击“显示实例”按钮,可以在右侧窗口中预览线型的样式。
接下来,点击“修改”按钮,进入线型编辑器。
在线型编辑器中,可以对线型进行进一步的编辑和定义。
在线型编辑器中,首先可以设置线型的名称和描述。
然后,在“模板区域”中,可以使用不同的绘图工具来绘制线型的实例。
这些绘图工具包括直线、圆弧、椭圆等。
通过点击工具栏上的绘图工具,可以在模板区域中绘制线型的样式。
要确保线型闭合(首尾相接),可以在绘制完一段线后再次点击该工具,使线段闭合。
绘制完成后,可以通过“删除最后一个实体”按钮删除最后一个绘制的线段。
当线型绘制完成后,可以点击“确定”按钮保存线型并退出线型编辑器。
返回线型管理器后,可以看到刚刚创建的线型已经出现在列表中。
可以通过“文件”选项将线型保存为.LIN格式的文件,以便在其他绘图文件中使用。
要在绘图中应用自定义线型,可以点击CAD软件的“属性”选项,在属性窗口中选择相应的线型。
除了创建自定义线型,CAD还提供了一些预定义的线型供用户选择。
在使用CAD绘图过程中,可以灵活运用这些线型,使作品更加丰富多样。
总结起来,CAD软件中的线型是绘图中重要的元素之一。
通过创建自定义线型,可以满足个性化绘图的需求,并使作品更加独特和专业。
CAD中虚线与线型的自定义方法在CAD设计工作中,经常会遇到需要使用虚线或自定义线型的情况,这些线型的使用可以增强图纸的可读性和美观性。
在AutoCAD软件中,可以通过以下方法实现虚线与线型的自定义。
第一步,打开AutoCAD软件并进入绘图界面。
使用指令“LINE”或“PLINE”绘制一条线段。
第二步,使用指令“LTSCALE”设置线型的比例。
该指令主要用于控制线型在图纸中的显示比例。
一般情况下,设置为1即可。
第三步,使用指令“LTYPE”进入线型管理器。
在弹出的线型管理器对话框中,可以看到AutoCAD中预定义的一些常用线型,如实线、虚线等。
在线型名称列表中选择一个合适的线型。
第四步,自定义线型。
在线型管理器对话框中,点击“新建”按钮,进入自定义线型编辑界面。
在该界面上,可以通过点、横线、竖线等基本元素构建出需要的线型图案。
基本元素的组合方式可以根据需要进行调整,形成复杂的线型图案。
第五步,设置线型比例。
在自定义线型编辑界面,可以设置线型中各个元素的长度比例。
可以根据需要调整各个元素的比例大小,以获得理想的线型效果。
第六步,保存自定义线型。
当设置完成后,点击“应用并关闭”按钮,返回线型管理器对话框。
在该对话框中,可以为自定义线型设置一个名称,并点击“保存并关闭”按钮。
第七步,应用自定义线型。
通过指令“-LAYER”打开图层管理器,选择需要应用自定义线型的图层。
在图层管理器对话框中,可以看到“线型”一栏,点击该栏中的下拉箭头,选择刚才自定义的线型。
至此,自定义线型的应用就完成了。
可以在绘图界面中绘制线段,选择相应图层后,该线段将会以自定义线型显示。
需要注意的是,当使用虚线进行绘图时,可能会遇到线段显示不完整的问题。
这是由于软件默认会在线段的两端停止绘制虚线。
解决这个问题的方法是通过指令“PDMODE”调整点的样式,将点的样式设置为0或其他不显示的样式。
总结来说,使用虚线和自定义线型可以为CAD设计增加更多的表现力和美观性。
CAD中的线型和线宽设置指南在CAD软件中,线型和线宽的设置是非常重要的,它们能够决定绘图的外观和呈现效果。
本篇文章将为大家介绍CAD中线型和线宽的设置指南。
一、线型的设置1. 首先,打开CAD软件,点击“格式”菜单栏下的“线型管理器”选项。
2. 在线型管理器窗口中,可以看到已经预设好的一些线型,如“实线”、“虚线”、“点线”等。
如果需要创建新的线型,可以点击“新建”按钮。
3. 接下来,在弹出的“新建线型”窗口中,可以选择线型的样式。
CAD提供了多种样式,可以根据需要选择。
4. 在选择线型样式后,可以设置线型的比例。
比例越大,线型就越密集。
5. 确定好线型和比例后,点击“确定”按钮保存设置。
新建的线型就会显示在线型管理器中。
6. 在绘图中使用线型时,只需要在“属性”窗口中选择相应的线型即可。
二、线宽的设置1. 在CAD软件中,线宽的设置可以通过“属性”窗口来完成。
打开“属性”窗口后,可以看到“线宽”选项。
2. 默认情况下,线宽的设置是“默认”,即线宽为0,也就是最细的线宽。
如果需要修改线宽,可以点击“默认”选项后面的下拉菜单,选择相应的线宽值。
3. CAD提供了多种线宽选项,包括0.00mm、0.05mm、0.09mm等。
根据需要选择合适的线宽。
4. 在绘图中使用线宽时,只需要将相应的线段选中,然后在“属性”窗口中选择需要的线宽即可。
三、线型和线宽的应用技巧1. 在绘制CAD图纸时,可以根据需要选择不同的线型和线宽。
例如,在绘制建筑物轮廓时可以使用实线和较粗的线宽,而在绘制细节部分时可以使用虚线和较细的线宽。
2. 在绘制CAD图纸时,线型和线宽也可以用于表示不同的物体材质或状态。
例如,可以使用虚线和较粗的线宽表示剖面或隐藏的物体。
3. 如果需要自定义线型和线宽,可以在线型管理器中创建新的线型和线宽,并保存到自定义的线型库中。
这样可以方便以后的使用。
4. 在绘制CAD图纸时,线型和线宽的统一使用是非常重要的,可以提高绘图的美观性和可读性。

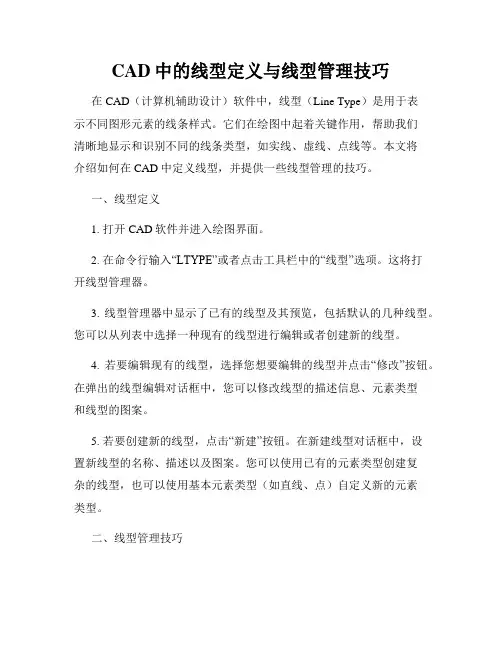

CAD中的线型定义与线型管理技巧在CAD(计算机辅助设计)软件中,线型(Line Type)是用于表示不同图形元素的线条样式。
它们在绘图中起着关键作用,帮助我们清晰地显示和识别不同的线条类型,如实线、虚线、点线等。
本文将介绍如何在CAD中定义线型,并提供一些线型管理的技巧。
一、线型定义1. 打开CAD软件并进入绘图界面。
2. 在命令行输入“LTYPE”或者点击工具栏中的“线型”选项。
这将打开线型管理器。
3. 线型管理器中显示了已有的线型及其预览,包括默认的几种线型。
您可以从列表中选择一种现有的线型进行编辑或者创建新的线型。
4. 若要编辑现有的线型,选择您想要编辑的线型并点击“修改”按钮。
在弹出的线型编辑对话框中,您可以修改线型的描述信息、元素类型和线型的图案。
5. 若要创建新的线型,点击“新建”按钮。
在新建线型对话框中,设置新线型的名称、描述以及图案。
您可以使用已有的元素类型创建复杂的线型,也可以使用基本元素类型(如直线、点)自定义新的元素类型。
二、线型管理技巧1. 使用已定义的线型:CAD软件通常提供了一些默认的线型,您可以直接使用它们来绘制不同类型的线条。
选择合适的线型可以使绘图更加清晰明了。
例如,在绘制建筑平面图时,可以使用虚线表示隔墙或者柱子。
2. 自定义线型:根据实际需要,您可以根据绘图的特点和要求,自定义线型。
例如,如果您需要在绘图中标记管道的位置,可以创建一个特殊的点线型,以区分它们与其他线条。
3. 线型比例:通过调整线型的比例,可以改变线型的密度和显示效果。
调整线型比例可以使线条更加醒目或者细小,适应不同的绘图要求。
一般情况下,实线的比例为1,而虚线的比例在0.5到2之间。
4. 共享线型:在团队协作或者多个项目中,共享线型可以提高工作效率和一致性。
您可以将自定义的线型保存为文件,并将其共享给他人使用。
在其他项目中导入共享的线型文件,即可在绘图中使用它们。
5. 线型库管理:随着不断的绘图和创建,您可能会积累很多不同的线型。
CAD线型与线宽设置技巧自定义线型及其属性CAD(计算机辅助设计)软件是广泛应用于工程设计领域的一类应用软件。
在CAD软件中,线型和线宽设置是很重要的属性,可以影响绘图的质量和效果。
下面是关于CAD线型与线宽设置的技巧和如何自定义线型及其属性的详细说明。
一、CAD线型的基本概念和分类CAD线型是指在绘图中使用的线条的样式和形态,用来表示不同的物体或元素。
CAD软件通常提供了一些预定义的线型供用户选择,包括实线、虚线、点线等。
这些预定义的线型通常与标准绘图规范相一致,但有时用户可能需要根据实际需要自定义线型。
线宽是指绘图中线条的粗细程度,用于分辨不同元素或者标识一些特殊要求。
比如,在工程绘图中,一般将实线表示主线或者主体,虚线表示副线或者辅助线。
二、CAD线型设置技巧1.预定义线型的选择在CAD软件中,通常可以通过图层属性管理器或者线型管理器来选择和应用预定义的线型。
用户可以根据实际需要选择适合的线型。
同时,用户可以针对不同的元素或要求设置不同的线型,比如实线表示主线,虚线表示辅助线等。
2.线型比例的调整CAD软件通常提供了对线型比例进行调整的功能。
线型比例是指线型中实线段和间隔之间的长度比例。
通过调整线型比例,可以改变线型的显示效果,使其更加符合实际需求。
3.自定义线型的创建有时预定义的线型无法满足实际需要,用户可以根据自己的需求自定义线型。
在CAD软件中,一般可以通过以下步骤创建自定义线型:(1)选择“线型管理器”或者类似的选项,打开线型管理器对话框。
(2)点击“新建”或者类似的选项,创建一个新的线型。
(4)设置线型的比例和偏移量。
线型的比例和偏移量可以调整线型的密度和形态。
(5)保存并应用自定义线型。
保存自定义线型后,用户可以在绘图中使用这个线型。
三、自定义线型的属性设置除了线型的形态,用户还可以根据需要设置自定义线型的其他属性,比如颜色、线宽等。
在CAD软件中,一般可以通过以下步骤设置自定义线型的属性:(1)选择“线型管理器”或者类似的选项,打开线型管理器对话框。

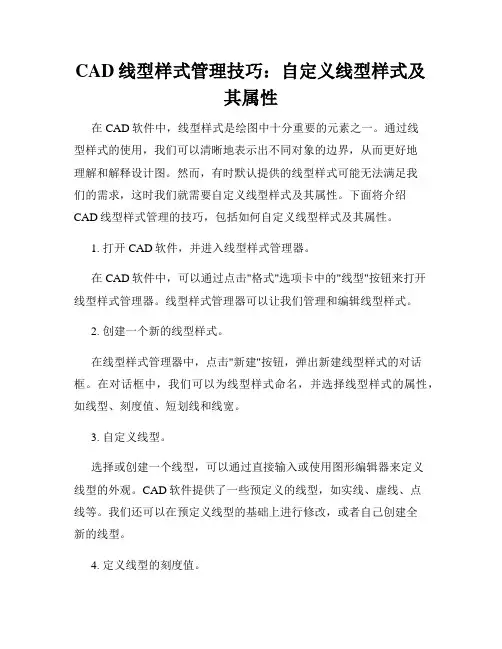

CAD线型样式管理技巧:自定义线型样式及其属性在CAD软件中,线型样式是绘图中十分重要的元素之一。
通过线型样式的使用,我们可以清晰地表示出不同对象的边界,从而更好地理解和解释设计图。
然而,有时默认提供的线型样式可能无法满足我们的需求,这时我们就需要自定义线型样式及其属性。
下面将介绍CAD线型样式管理的技巧,包括如何自定义线型样式及其属性。
1. 打开CAD软件,并进入线型样式管理器。
在CAD软件中,可以通过点击"格式"选项卡中的"线型"按钮来打开线型样式管理器。
线型样式管理器可以让我们管理和编辑线型样式。
2. 创建一个新的线型样式。
在线型样式管理器中,点击"新建"按钮,弹出新建线型样式的对话框。
在对话框中,我们可以为线型样式命名,并选择线型样式的属性,如线型、刻度值、短划线和线宽。
3. 自定义线型。
选择或创建一个线型,可以通过直接输入或使用图形编辑器来定义线型的外观。
CAD软件提供了一些预定义的线型,如实线、虚线、点线等。
我们还可以在预定义线型的基础上进行修改,或者自己创建全新的线型。
4. 定义线型的刻度值。
刻度值是指线型样式中实际线段和间隔之间的比例关系。
通过调整刻度值,我们可以改变线型的密度。
CAD软件中提供了一些预定义的刻度值,如0.5、1、2等。
我们也可以根据需要自定义刻度值。
5. 设定短划线样式。
短划线样式是一种特殊的线型样式,可以用于表示间隔的位置。
通过设定短划线样式,我们可以使线型样式更加丰富多样。
在线型样式管理器中,选择或创建一个短划线样式,并设定其长度、角度和偏移量。
6. 确定线宽。
线宽表示绘图中线的粗细程度。
在线型样式管理器中,我们可以为线型样式指定初始线宽,也可以根据需要在绘图过程中随时进行调整。
通过上述步骤,我们可以自定义线型样式及其属性。
这样一来,在绘图过程中,我们就能够使用这些自定义的线型样式,以更加准确和直观的方式呈现设计图。
CAD自定义线型技巧自定义线型是CAD设计软件中非常有用的功能之一。
通过自定义线型,您可以创建各种各样想要的线型样式。
本文将介绍一些CAD自定义线型的技巧,帮助您更好地运用这一功能。
1. 打开CAD软件并选择“线型管理器”。
在CAD的菜单栏中找到“格式”选项,并点击“线型管理器”选项。
2. 在线型管理器中查看已有的线型。
您可以看到CAD已经预先定义了一些线型样式,比如实线、虚线、点线等。
这些线型可以直接在图纸中使用。
3. 创建新的线型。
如果您希望使用一种自定义线型,可以点击“新建”按钮。
在弹出的对话框中,您可以定义线型的名称、描述和模式。
4. 定义线型模式。
CAD的线型模式是指线型样式的重复序列。
您可以根据需要设置线型的模式。
比如,可以定义一种由虚线和点线交替组成的模式。
5. 设置线型的比例。
每种线型都可以根据需要进行比例调整。
在线型管理器中,您可以设置线型的比例大小。
您可以将线型的比例设置为100,也可以设置为其他值来调整线型在图纸中的显示效果。
6. 保存自定义线型。
当您对自定义线型进行了设置之后,点击“应用”按钮,并保存线型。
这样,您就可以在以后的绘图任务中直接使用这个自定义线型。
7. 将线型应用于图纸。
在CAD软件中,您可以选择自定义线型并将其应用于图纸中的各个对象。
比如,您可以选择自定义线型并将其应用于一条直线或一个多边形。
8. 导入外部线型。
除了自定义线型,CAD软件还支持导入外部线型。
您可以从其他CAD文件中导入线型样式,并在自己的图纸中使用。
9. 编辑现有线型。
如果您需要对已有的线型进行一些修改,可以在线型管理器中选择相应的线型并进行编辑。
您可以修改线型的模式、比例和其他属性。
10. 组合线型。
CAD软件还支持将多个线型进行组合,以创建更复杂的线型效果。
您可以在线型管理器中使用“组合”功能来实现这一点。
通过以上的步骤和技巧,您可以在CAD软件中灵活地运用自定义线型功能。
无论是创建特殊效果的线型还是调整线型的显示效果,CAD的线型管理器都是一个非常有用的工具。
CAD中创建自定义线型和填充图案的方法在CAD软件中,创建自定义线型和填充图案可以帮助我们更好地表达设计意图和创造独特的效果。
下面我们来了解一下如何在AE软件中实现这一点。
首先,我们需要打开AE软件并选择要编辑的图纸。
接下来,我们将通过以下几个步骤来创建自定义线型和填充图案。
1. 创建自定义线型:- 确保你在CAD软件的编辑模式下。
- 打开线型管理器,这通常可以在绘图工具栏或修改选项中找到。
- 在线型管理器中,你可以看到一些默认的线型,如实线、虚线、点线等。
在这里,你可以选择一个类似的线型进行修改,或者点击"新建"按钮创建一个全新的线型。
- 在线型编辑器中,你可以通过添加和删除线段来定义线型的外观。
你还可以选择线段的类型,如直线、弧线等,以及线段的大小和间隔等属性。
- 修改线型的名称,并保存。
2. 创建自定义填充图案:- 确保你在CAD软件的编辑模式下。
- 打开填充图案管理器,这通常可以在绘图工具栏或修改选项中找到。
- 在填充图案管理器中,有一些默认的填充图案可供选择,如实心、网格、斜线等。
你可以选择一个类似的图案进行修改,或者点击"新建"按钮创建一个全新的填充图案。
- 在填充图案编辑器中,你可以选择不同的图案类型,如线型、斜线、点线等。
你还可以修改图案的颜色、角度和大小等属性。
- 修改填充图案的名称,并保存。
通过上述步骤,我们已经成功地创建了自定义线型和填充图案。
现在,让我们来看一下如何在图纸中应用它们。
3. 应用自定义线型和填充图案:- 在CAD软件中,选择你想要应用自定义线型和填充图案的对象。
这可以是一条线、一个面或一个图形等。
- 进入对象属性编辑器,找到线型或填充图案选项。
选择你所创建的自定义线型或填充图案。
- 确保保存你所做的修改,并在图纸上查看效果。
通过以上步骤,你已经成功地在AE软件中创建了自定义线型和填充图案,并应用到了你的设计中。
使用自定义线型和填充图案可以让你的设计更加个性化和独特,突出你的创意和风格。
CAD线型和线宽设置指南在使用CAD软件时,线型和线宽的设置是非常重要的。
它们能够帮助我们更好地呈现设计图纸,使其更易于理解和阅读。
本文将为大家介绍CAD软件中线型和线宽设置的相关技巧和指南。
一、线型设置CAD软件中的线型设置可以帮助我们区分不同对象和元素。
线型不仅可以用于表示实体线条,还可以用于图案填充、虚线标注和文字标注等。
1. 打开CAD软件后,选择“格式”菜单中的“线型管理器”选项。
2. 在线型管理器中,我们可以看到一系列已经定义好的线型。
如果需要自定义线型,可以点击“新建”按钮,并根据需要进行修改。
例如,我们可以定义一条具有不同间隔的虚线,或者一条具有特殊图案的线型。
3. 在线型定义中,我们可以设置线型名称、描述和样本等属性。
最重要的是设置线型元素。
我们可以根据需要设置实线、虚线、点线和空线等元素,以实现不同的效果。
4. 确定好线型定义后,点击“应用”按钮,将其保存并应用到当前图纸中。
我们可以通过指定线型名称来使用所定义的线型。
二、线宽设置线宽设置用于定义不同线条的粗细。
通过合理设置线宽,我们可以在设计图纸中区分不同类型的线条,使其更易于阅读和理解。
1. 打开CAD软件后,选择“格式”菜单中的“线宽”选项。
2. 在线宽设置中,我们可以看到一系列已经定义好的线宽。
如果需要自定义线宽,可以点击“新建”按钮,并根据需要进行修改。
例如,我们可以定义一条较粗的线宽用于表示边界,或者一条较细的线宽用于表示细节。
3. 在线宽定义中,我们可以设置线宽值和描述等属性。
线宽值通常以毫米或英寸为单位。
4. 确定好线宽定义后,点击“应用”按钮,将其保存并应用到当前图纸中。
我们可以通过指定线宽值来使用所定义的线宽。
三、实用技巧1. 在设计图纸中,我们可以通过用不同的线型和线宽来区分不同对象和元素。
例如,用实线和较粗线宽表示边界,用虚线和较细线宽表示细节,可以使图纸更具层次感。
2. 在绘制或编辑图形线条时,我们可以使用CAD软件提供的线型和线宽工具栏,快速切换不同的线型和线宽。
CAD自定义线型步骤:
1.新建一个记事本文件夹(新建文本文档.txt),如
2.打开文档,写入需要自定义的线型,如:6芯光缆:
*6芯光缆,6芯光缆 ---- GYTA-6D ---- GYTA-6D ---- GYTA-6D ---- A,4000,-400,["GYTA-6D",STANDARD,S=400,R=0,X=-200,Y=-200],-2000
其中,
A :固定代码
4000 :4000长的直线
-400: 400单位长的空白,负号表示抬笔,也就是空白一部分位移(也表示文字前端与前面线段的距离)
[ ]内的部分为一个字"GYTA-6D"
standard :字型(加入文字的大小受系统内文字样式的影响.如系统内无此样式则无法加载,建议使用系统内置文字样式。
)
S=400:S为字的比例(插入字母大小)
R=0:R为文字转角(插入字母的倾斜度)
X=-200,Y=-200:表示字水平与垂直偏移距离
-2000 :文字与线段的距离2000单位(文字末端与下条线段的距离)
3.全部设置完毕,点击保存。
4.修改文档的后缀为“.lin”,如
5.点开CAD图层管理器,点击该图层的线型,弹出对话框
6.点击加载
7.点击文件,选择刚刚自定义的线型文件,确定,以此按下图进行即可
8.全部设置完毕。
CAD中的线型模式设定方法详解CAD软件是一种常用于工程设计和绘图的工具。
在CAD中,线型模式是绘图过程中经常使用的功能之一。
正确设置线型模式可以帮助我们更好地表达设计意图,提高绘图效率。
本文将详细介绍CAD中的线型模式设定方法,帮助读者更好地使用CAD软件进行设计。
在CAD中,我们可以通过以下步骤来设定线型模式:1. 打开CAD软件并选择新建文档。
在CAD界面中,点击上方的“格式”选项卡,然后点击“样式管理器”。
2. 在弹出的“样式管理器”窗口中,选择“线型”选项卡。
在这个选项卡中,我们可以管理现有的线型,也可以创建新的线型。
3. 点击“新建”按钮,进入线型编辑界面。
在这里,我们可以根据需要创建不同的线型模式。
4. 在线型编辑界面中,我们可以设置线段和间隔的长度,并通过添加点、线和间隔来确定线型的形状。
CAD提供了多种不同的线型样式供我们选择,如实线、虚线、点线等。
5. 在线型编辑界面中,我们还可以设置线型的比例。
线型比例确定了线型模式与实际长度之间的比例关系。
通常,我们可以选择默认的比例,也可以根据需要自定义比例。
6. 完成线型的编辑后,点击“保存并关闭”按钮,将自定义的线型保存到CAD中。
7. 现在,我们已经成功地设置了线型模式。
在绘制过程中,我们可以通过指定相应的线型模式来绘制不同样式的线段。
只需在CAD绘图界面上选择需要应用的线型,然后开始绘制即可。
需要注意的是,在CAD中,我们可以为不同的对象或图层设置不同的线型。
通过将线型分配给图层,我们可以轻松地管理绘图过程中的不同线型需求。
除了设置线型模式外,我们还可以通过调整线型的颜色、线宽等属性,来定制化我们的绘图。
这些属性可以帮助我们更好地呈现设计效果,提高图纸的可读性。
在使用CAD软件时,熟练掌握线型模式的设定方法是非常重要的。
正确设置线型可以使我们的设计更加清晰明了,避免误解和错误。
同时,线型设定方法的熟练掌握也可以提高我们的工作效率,使绘图过程更加快捷和高效。
CAD线型与线宽设置技巧:自定义线型及其属性CAD软件是一种广泛应用于设计和建模领域的工具。
它具有强大的功能和灵活的配置选项,可以帮助用户创建精确的图纸和图像。
在CAD软件中,线型和线宽是图纸中常用的两个属性。
本文将探讨如何在CAD软件中自定义线型并设置其属性。
首先,我们来了解一下什么是CAD中的线型。
线型是指在线上绘制线段时形成的样式,它定义了线段的形状和样式。
CAD软件通常提供一些默认的线型,如实线、虚线、点线等。
然而,为了满足特定的设计需求,用户有时需要自定义线型。
接下来,我们将详细介绍如何自定义线型。
在CAD软件中,自定义线型可以通过创建线型文件来实现。
线型文件是一个包含线型定义的文本文件,其中包含线段的形状和样式的描述。
要创建线型文件,可以使用文本编辑器打开一个空文件,并按照一定的格式编写线型定义。
以下是一个示例线型定义的代码:* CustomLineType, Custom Line TypeA,.5,-.25 #定义了一个用A表示的线型,以实线0.5个单位长度为起始,然后向右0.25个单位长度,再向左0.25个单位长度A,-.25,.25 #定义了一个用A表示的线型,以向左0.25个单位长度为起始,然后向右0.25个单位长度以上代码表示了一个名为“CustomLineType”的线型,可以用“A”来表示。
在这个线型中,线段先是一个0.5个单位长度的实线,然后向右0.25个单位长度,再向左0.25个单位长度。
通过在线型文件中添加类似的定义,可以创建和定义不同的线型。
在CAD软件中设置自定义线型的步骤如下:1. 打开CAD软件,并创建一个新的图纸。
在绘制线段之前,确保选择了正确的线型设置。
2. 单击CAD软件界面上的“线型”工具栏按钮。
这将打开线型设置菜单。
3. 在线型设置菜单中,选择“加载”或“导入”选项。
这将打开一个文件浏览器,以便选择线型文件。
找到并选择之前创建的线型文件。
4. 确认加载或导入线型文件后,线型设置菜单将显示可用的线型列表。
CAD中的线型和线宽设置教程CAD(计算机辅助设计)是一种广泛应用于工程设计和制图的软件工具。
在CAD中,线型和线宽的设置对于绘制准确、清晰的图纸非常重要。
本文将介绍如何在CAD软件中设置线型和线宽,并提供一些使用技巧。
1.线型设置在CAD中,线型决定了线条的外观。
CAD提供了一些预定义的线型,同时也可以根据需要自定义线型。
预定义线型:在CAD的线型管理器中,可以找到一系列预定义的线型,如实线、虚线、点画线等。
选择合适的预定义线型后,将其应用于需要绘制的图形对象。
自定义线型:如果CAD提供的预定义线型不满足需求,可以自定义线型。
在线型管理器中,点击“新建”按钮,进入自定义线型的编辑界面。
在编辑界面中,可以画出自己想要的线型图案。
画完线型图案后,保存并命名该线型,即可在绘图过程中使用。
2.线宽设置线宽决定了绘图中线条的粗细程度。
在CAD中,线宽可以设置为特定值,也可以由用户自行定义。
设置特定线宽:在CAD中,有一些常见的线宽选项可供选择,如0.5mm、1.0mm、2.0mm等。
根据绘图需求,选择合适的线宽,并将其应用于需要绘制线条的对象。
自定义线宽:如果需要绘制非常规的线宽,可以自己定义线宽数值。
在CAD中,通过命令行输入“Lweight”命令,进入线宽设置界面。
在该界面中,可以手动输入线宽数值,并应用到需要的线条上。
3.使用技巧除了基本的线型和线宽设置之外,以下是一些使用CAD软件时的技巧,可以帮助提高绘图效率和准确性。
图层管理:在CAD中,图层可以帮助将不同类型的图形对象分组并管理。
通过合理设置图层,可以快速切换不同图层的可见性,方便编辑和查看图形。
样式管理:样式管理器可以帮助设置文字样式、多段线样式和表格样式等。
合理设置样式可以使绘图更加统一、美观。
命令行输入:在CAD中,可以直接通过命令行输入命令来进行操作。
熟练使用命令行可以加快绘图速度和精度。
例如,通过输入“C”来快速进行圆绘制操作。
锚点捕捉:CAD提供了多种锚点捕捉工具,帮助将图形对象对齐或与其他对象连接。
CAD中创建自定义线型和填充样式的技巧CAD软件是一种专业的计算机辅助设计工具,广泛应用于建筑、机械、电子等行业。
在CAD软件中,线型和填充样式是设计中常用的元素,能够帮助用户更好地表达设计意图。
本文将介绍如何在CAD软件中创建自定义线型和填充样式的技巧。
一、创建自定义线型1. 打开CAD软件,并进入绘图界面。
2. 在命令栏中输入“linetype”并按下回车键,打开“线型管理器”对话框。
3. 在“线型管理器”对话框中,点击“加载”按钮,选择一个已存在的线型文件或者创建一个新的线型文件。
4. 如果选择创建新的线型文件,则点击“新建”按钮,进入“新建线型”对话框。
5. 在“新建线型”对话框中,输入线型的名称,并选择线型的样式。
6. 在“新建线型”对话框的“定义”框中,可以通过命令行输入命令来定义线型的各个元素,例如“H”代表水平线,“@1”代表相对于原点的位置。
7. 定义完线型的各个元素后,点击“应用”按钮,即可预览线型效果。
8. 如果线型效果符合要求,点击“关闭”按钮,即可保存该线型。
二、创建自定义填充样式1. 打开CAD软件,并进入绘图界面。
2. 在命令栏中输入“hatch”并按下回车键,打开“图案填充和渐变”对话框。
3. 在“图案填充和渐变”对话框中,点击“新建”按钮,进入“新建填充图案”对话框。
4. 在“新建填充图案”对话框中,选择填充图案的样式,并设置填充的角度和比例。
5. 如果需要创建自定义填充图案,点击“图案文件”区域的下拉菜单,选择“其他”。
6. 在“选择图案定义文件”对话框中,选择一个已存在的图案文件或者创建一个新的图案文件。
7. 如果选择创建新的图案文件,则点击“新建”按钮,进入“新建图案定义”对话框。
8. 在“新建图案定义”对话框中,可以通过命令行输入命令来定义图案的各个元素,例如“L”代表直线,“@1”代表相对于原点的位置。
9. 定义完图案的各个元素后,点击“应用”按钮,即可预览填充效果。
CAD中如何自定义线型
第一节第一种方法,线型加载修改
1、点击线型下拉其他
2、点击加载
3、点击“文件”
4、复制:acadiso 文件
复制后文件命名acadiso01
5、选择“记事本”打开文件
6、线型修改替换
方法一:1、在CAD的安装目录下support文件夹内找到acad.lin;2、复制到其他文件夹,并改名为acadwater.lin,用记事本打开;3、修改增添其中相关的语句,修改后保存。
举例说明:*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----A,12.7,-5.08,[“GAS”,STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-6.35以上是acad.lin文件中本身应有的,将它复制并修改为*JI_LINE,Ji line ----J----J----J----J----J----J----J----J----J----J----A,30.0,-3.0,[“J”,STAN DARD,S=2.54,R=0.0,X=-0.85,Y=-1.27],-3.0
以上两段字母代表的含义如下:JI_LINE,是线型的名称30.0是实线的长度,-3.0是实线端与插入字母间空白(字母左边空格)的长度,“J”是你要插入的字母,STANDARD是字母的字体,2.54是字母的高度,0.0是字母的旋转角度,(X=-2.54,Y=-1.27)是文字插入点的偏移量。
-3.0是插入字母与实线短间空白(字母右边空格)的长度。
4、将修改后的acadwater.lin文件放入support文件夹。
5、启动CAD,在acadwater.lin内加载相应线型。
了解了各字母表示的含义就可以自定义自己想要的线型了。
第二节第二种方法
更为简单,前提是CAD中安装了ET(Express)工具。
ET工具中内置生成线型的命令:mkltype,此命令专用于创建自定义线型,先在CAD中画一段想要创建的线型,如下图
1、打开CAD 自定义创建一种线型
2、输入命令“MKLTYPE”
3、输入线型名称,输入描述
4、选择起点与终点
5、选择对象
6、Ctrl+1 打开特性窗口选择线型
7、L命令试看效果
第三节 CAD安装后添加“ET工具”图文教程
引言
ET工具指的是“Express Tools”、它是CAD为用户免费提供的一个附加插件、此工具包含很多实用功能、下图就是此工具的界面(汉化后)
但在CAD安装过程中默认是不安装此工具的、并且很多朋友在安装过程中又忘记添加此工具、所以下面就分享一下在CAD安装后如何
添加此工具
图文教程
▼
添加“Express Tools”
打开控制面板、找到CAD后点击“卸载”按钮、如下图所示:
▲也可以在CAD上单击鼠标右键选择“卸载”▼▼▼
单击“添加与删除功能”按钮、勾选“Txpress Tools”后点击“更新”按钮、如下图所示:
▲更新完成后点击“完成”按钮即可
知识拓展
若安装“ET工具”后没有菜单、可输入“AP”命令加载CAD安装目录下”Express”文件夹中的所有脚本、如下图所示:
▲就是加载此文件夹内的所有脚本
▼▼▼
以下为加载脚本的动画演示
▲按住图片可以保存到手机中放大查看
CAD限制每次加载的脚本数量为50个、所以可按照动画配合shift键分两次加载;
CAD限制每次加载的脚本数量为50个、所以可按照动画配合shift键分两次加载;安装后的ET工具为英文界面、想要汉化可点击ET汉化学习汉化方法注:本文ET工具加载教程为
网友提供、小编在安装时就已经加载好了“E T”;若想学习安装时加载E T工具方法、可在公众号后台输入“C A D”获取安装教程。
