最简单明了的CAD自定义线型的方法

在CAD中创建自定义线型的方法在CAD软件中，创建自定义线型是非常重要的技巧之一。

自定义线型可以帮助我们更好地表达我们的设计意图，并使我们的绘图更加精确和专业。

本文将介绍CAD中创建自定义线型的方法，让我们一起来学习吧！首先，我们需要打开CAD软件并选择一个适合的绘图文件。

然后，我们需要点击菜单栏上的“格式”选项，在下拉菜单中选择“线型管理器”。

这样，我们就进入了线型管理器界面。

在线型管理器界面中，我们可以看到CAD默认提供了一些预设的线型，比如实线、虚线等。

除了这些预设线型，我们还可以创建自定义线型。

点击界面上的“新建”按钮，即可开始创建我们自己的线型。

接下来，我们需要给这个自定义线型起一个名字，并选择一个适合的描述。

这些信息将帮助我们更好地辨识和应用这个线型。

完成设置后，点击“确定”按钮。

现在，我们进入了线型编辑器界面。

在这里，我们可以自由地定义我们的线型。

首先，我们可以选择线型的类型，比如点线、切线、中心线等。

然后，我们可以设置线型的长度和间隔。

这些设置可以根据我们的需要进行调整。

如果我们想要创建一个复杂的线型，可以使用“复制”和“旋转”等功能。

例如，我们可以复制一个线型，并将它旋转一定角度，然后生成一个新的线型。

这样，我们就可以创建出各种形状独特的线型了。

除了线型的基本设置，线型编辑器还提供了其他一些高级功能。

例如，我们可以在线型上添加符号或者文字，以表示特定的意义。

我们还可以调整线型的颜色和粗细，以满足不同设计需求。

完成线型的编辑后，我们需要保存并关闭线型编辑器。

然后，在我们的绘图文件中应用这个自定义线型。

我们可以通过“格式”菜单栏中的“线型”选项来选择和应用线型。

找到我们刚刚创建的自定义线型，并将其应用在需要的线条上。

这样，我们就成功创建了自定义线型并将其应用到绘图中了。

创建自定义线型并不难，但需要耐心和细心。

我们应该充分了解我们的设计需求，并根据需求来调整线型的参数。

通过不断尝试和实践，我们可以创建出独特且适合我们设计的自定义线型。

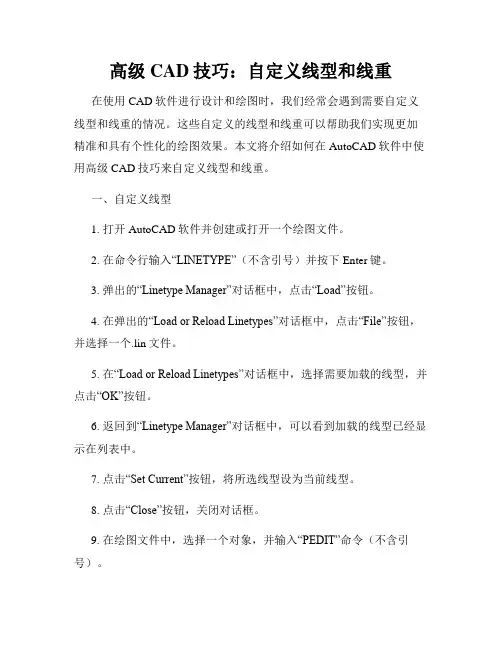

CAD中如何自定义线型第一节第一种方法，线型加载修改1、点击线型下拉其他2、点击加载3、点击“文件”4、复制：acadiso 文件复制后文件命名acadiso015、选择“记事本”打开文件6、线型修改替换方法一：1、在CAD的安装目录下support文件夹内找到acad.lin；2、复制到其他文件夹，并改名为acadwater.lin,用记事本打开;3、修改增添其中相关的语句，修改后保存。

举例说明：*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----A,12.7,-5.08,[“GAS”,STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27]，-6.35以上是acad.lin文件中本身应有的，将它复制并修改为*JI_LINE,Ji line ----J----J----J----J----J----J----J----J----J----J----A,30.0,-3.0,[“J”,STAN DARD,S=2.54,R=0.0,X=-0.85,Y=-1.27]，-3.0以上两段字母代表的含义如下：JI_LINE,是线型的名称30.0是实线的长度，-3.0是实线端与插入字母间空白（字母左边空格）的长度，“J”是你要插入的字母，STANDARD是字母的字体，2.54是字母的高度，0.0是字母的旋转角度，（X=-2.54,Y=-1.27）是文字插入点的偏移量。

-3.0是插入字母与实线短间空白（字母右边空格）的长度。

4、将修改后的acadwater.lin文件放入support文件夹。

5、启动CAD，在acadwater.lin内加载相应线型。

了解了各字母表示的含义就可以自定义自己想要的线型了。

第二节第二种方法更为简单，前提是CAD中安装了ET(Express)工具。

ET工具中内置生成线型的命令：mkltype，此命令专用于创建自定义线型，先在CAD中画一段想要创建的线型，如下图1、打开CAD 自定义创建一种线型2、输入命令“MKLTYPE”3、输入线型名称，输入描述4、选择起点与终点5、选择对象6、Ctrl+1 打开特性窗口选择线型7、L命令试看效果第三节 CAD安装后添加“ET工具”图文教程引言ET工具指的是“Express Tools”、它是CAD为用户免费提供的一个附加插件、此工具包含很多实用功能、下图就是此工具的界面（汉化后）但在CAD安装过程中默认是不安装此工具的、并且很多朋友在安装过程中又忘记添加此工具、所以下面就分享一下在CAD安装后如何添加此工具图文教程▼添加“Express Tools”打开控制面板、找到CAD后点击“卸载”按钮、如下图所示：▲也可以在CAD上单击鼠标右键选择“卸载”▼▼▼单击“添加与删除功能”按钮、勾选“Txpress Tools”后点击“更新”按钮、如下图所示：▲更新完成后点击“完成”按钮即可知识拓展若安装“ET工具”后没有菜单、可输入“AP”命令加载CAD安装目录下”Express”文件夹中的所有脚本、如下图所示：▲就是加载此文件夹内的所有脚本▼▼▼以下为加载脚本的动画演示▲按住图片可以保存到手机中放大查看CAD限制每次加载的脚本数量为50个、所以可按照动画配合shift键分两次加载；CAD限制每次加载的脚本数量为50个、所以可按照动画配合shift键分两次加载；安装后的ET工具为英文界面、想要汉化可点击ET汉化学习汉化方法注：本文ET工具加载教程为网友提供、小编在安装时就已经加载好了“E T”；若想学习安装时加载E T工具方法、可在公众号后台输入“C A D”获取安装教程。

CAD绘图中的自定义线型设置方法CAD软件是工程设计中必不可少的工具，能够帮助设计师们进行精确的绘图和建模。

在CAD绘图中，线型的设置是非常重要的一环，可以帮助我们区分不同的图层，并且提高图纸的可读性。

除了CAD软件自带的标准线型外，有时候我们还需要使用一些自定义的线型，以应对更为复杂的绘图需求。

本文将介绍CAD绘图中的自定义线型设置方法。

在CAD软件中，我们可以通过以下步骤来设置自定义线型：1. 打开CAD软件并创建一个新的图纸，选择绘图窗口的比例尺，以便更好地进行绘图。

2. 在CAD软件的“格式刀”功能区中，找到“线型管理器”选项并点击打开。

在弹出的线型管理器窗口中，可以看到预设的标准线型，也可以添加自定义的线型。

3. 点击线型管理器窗口中的“新建”按钮，弹出自定义线型编辑窗口。

在编辑窗口中，可以设置线型的名称、描述、全局比例和模式。

4. 在线型编辑窗口中，可以通过添加线段和空白段来创建自定义线型。

可以通过“添加”按钮来添加线段或空白段，并通过调整线段或空白段的长度和角度来定义线型的样式。

5. 在绘图过程中，可以根据需要选择使用预设的标准线型或自定义线型。

在CAD软件的线型菜单中，可以找到并选择自定义线型。

6. 使用自定义线型时，可以根据需要调整线型的比例和间距。

在CAD软件的线型比例菜单中，可以选择适当的比例和间距。

通过以上步骤，我们可以轻松地设置自定义线型，并在绘图过程中应用这些线型。

自定义线型的设置使得CAD绘图更加灵活多样，并能满足不同项目的绘图需求。

在使用自定义线型时，还有几点需要注意：1. 自定义线型的命名要简洁明了，并能够准确地描述线型的特点和用途。

这样可以方便日后的使用和识别。

2. 在添加线段和空白段时，要注意线段和空白段之间的长度和角度的合理性。

过短或过长的线段和过大或过小的角度都会影响线型的效果。

3. 在绘制图纸时，要根据需要选择合适的线型。

对于密集的线型，可以使用较小的比例和间距，以保持图纸的整洁性；对于稀疏的线型，可以使用较大的比例和间距，以增强线型的可读性。

一、自定义线性：
1、找到后缀为.lin文件，新建txt文件，后缀名称改为.lin
2、把原有的线性文件打开，复制到新建的文件中，进行相应的修改和设计
3、保存后，在cad中线性管理中，加载线性，打开相应的.lin文件，进行加载后，保存即可例子：创建：----J----J----J----J----J----J--
把类似的线性----gas----gas----gas----gas----gas----gas--改成----J----J----J----J----J----J--即可。

参数设置：W_LINE,Gas line ----J----J----J----J----J----J--
A,100,-.2,["W",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25
数字100表示两个字母间的线间距；2表示字体前端与线间距；s表示与字母大小；0.25最后一个数字表示字母后端与线间距；X/Y表示字母的位置；
经调试后，最佳参数为：
*J_LINE,Gas line ----J----J----J----J----J----J--
A,3,-.3,["J",STANDARD,S=.35,R=0.0,X=-0.15,Y=-.15],-.2
二、常用设置
1、十字光标大小：点击右键-选项-显示-右下角十字光标大小设置
2、画图背景颜色：点击右键-选项-显示-左下角
然后点击颜色出现
在颜色中选择黑色，保存应用即可。

三、画图技巧
1、管道截至符号的绘制：由两段圆弧组成
通过一个半圆打断，然后镜像，拼接在一起，再旋转一个，看起来自然为止。

如何在CAD中创建自定义线型CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计和制图领域的软件。

在CAD软件中，线型是绘图中的重要元素之一，它可以定义各种线的形状和样式，使绘图更加丰富多样。

本文将介绍如何在CAD中创建自定义线型，以满足个性化绘图的需求。

首先，打开CAD软件并创建一个新的绘图文件。

接下来，点击工具栏上的“格式”选项，进入线型管理器。

在线型管理器中，可以看到已有的默认线型列表。

要创建自定义线型，首先需要通过“加载”按钮导入一个线型文件（文件扩展名为.LIN）。

线型文件可以在CAD的安装目录下的“SUPPORT”文件夹中找到。

加载线型文件后，可以在线型管理器中看到新添加的线型。

将其选中并点击“显示实例”按钮，可以在右侧窗口中预览线型的样式。

接下来，点击“修改”按钮，进入线型编辑器。

在线型编辑器中，可以对线型进行进一步的编辑和定义。

在线型编辑器中，首先可以设置线型的名称和描述。

然后，在“模板区域”中，可以使用不同的绘图工具来绘制线型的实例。

这些绘图工具包括直线、圆弧、椭圆等。

通过点击工具栏上的绘图工具，可以在模板区域中绘制线型的样式。

要确保线型闭合（首尾相接），可以在绘制完一段线后再次点击该工具，使线段闭合。

绘制完成后，可以通过“删除最后一个实体”按钮删除最后一个绘制的线段。

当线型绘制完成后，可以点击“确定”按钮保存线型并退出线型编辑器。

返回线型管理器后，可以看到刚刚创建的线型已经出现在列表中。

可以通过“文件”选项将线型保存为.LIN格式的文件，以便在其他绘图文件中使用。

要在绘图中应用自定义线型，可以点击CAD软件的“属性”选项，在属性窗口中选择相应的线型。

除了创建自定义线型，CAD还提供了一些预定义的线型供用户选择。

在使用CAD绘图过程中，可以灵活运用这些线型，使作品更加丰富多样。

总结起来，CAD软件中的线型是绘图中重要的元素之一。

通过创建自定义线型，可以满足个性化绘图的需求，并使作品更加独特和专业。

CAD中虚线与线型的自定义方法在CAD设计工作中，经常会遇到需要使用虚线或自定义线型的情况，这些线型的使用可以增强图纸的可读性和美观性。

在AutoCAD软件中，可以通过以下方法实现虚线与线型的自定义。

第一步，打开AutoCAD软件并进入绘图界面。

使用指令“LINE”或“PLINE”绘制一条线段。

第二步，使用指令“LTSCALE”设置线型的比例。

该指令主要用于控制线型在图纸中的显示比例。

一般情况下，设置为1即可。

第三步，使用指令“LTYPE”进入线型管理器。

在弹出的线型管理器对话框中，可以看到AutoCAD中预定义的一些常用线型，如实线、虚线等。

在线型名称列表中选择一个合适的线型。

第四步，自定义线型。

在线型管理器对话框中，点击“新建”按钮，进入自定义线型编辑界面。

在该界面上，可以通过点、横线、竖线等基本元素构建出需要的线型图案。

基本元素的组合方式可以根据需要进行调整，形成复杂的线型图案。

第五步，设置线型比例。

在自定义线型编辑界面，可以设置线型中各个元素的长度比例。

可以根据需要调整各个元素的比例大小，以获得理想的线型效果。

第六步，保存自定义线型。

当设置完成后，点击“应用并关闭”按钮，返回线型管理器对话框。

在该对话框中，可以为自定义线型设置一个名称，并点击“保存并关闭”按钮。

第七步，应用自定义线型。

通过指令“-LAYER”打开图层管理器，选择需要应用自定义线型的图层。

在图层管理器对话框中，可以看到“线型”一栏，点击该栏中的下拉箭头，选择刚才自定义的线型。

至此，自定义线型的应用就完成了。

可以在绘图界面中绘制线段，选择相应图层后，该线段将会以自定义线型显示。

需要注意的是，当使用虚线进行绘图时，可能会遇到线段显示不完整的问题。

这是由于软件默认会在线段的两端停止绘制虚线。

解决这个问题的方法是通过指令“PDMODE”调整点的样式，将点的样式设置为0或其他不显示的样式。

总结来说，使用虚线和自定义线型可以为CAD设计增加更多的表现力和美观性。

CAD教程：自定义线型与线宽设置CAD软件是一款广泛应用于建筑、工程和制造等行业的设计软件，它能够帮助用户进行精确的图纸绘制和设计。

在CAD软件中，线型和线宽都是非常重要的参数，通过自定义线型和线宽的设置，可以使图纸更加清晰明了。

首先，我们来了解一下什么是线型。

在CAD软件中，线型是指线条在图纸上的表现形式，不同的线型可以代表不同的含义。

比如，实线一般用于表示物体的轮廓或尺寸线；虚线常用于表示隐藏部分或辅助线；点线通常用于表示中心线等。

CAD软件中通常有一些默认的线型可供选择，但是有时候我们需要自定义一些特殊的线型。

下面是一些自定义线型的方法：1. 打开CAD软件并选择“线型”工具栏。

在线型工具栏中，你可以看到一些默认的线型，比如实线、虚线、点线等。

点击“线型管理器”图标，打开线型管理器对话框。

2. 在线型管理器对话框中，点击“新建”按钮，进入新建线型对话框。

在线型对话框中，你可以设置线型的名称、描述和图案样式。

通过调整线型的图案样式，你可以创建出各种不同的线型。

3. 在图案样式中，你可以选择不同的线段类型，比如直线、点线、虚线等。

你还可以调整线段的长度、间隔和方向，以创建出符合你需要的线型。

通过不断尝试和调整，你可以创造出各种独特的线型来满足特定的设计要求。

4. 在创建完线型后，点击“应用”按钮，将自定义线型添加到CAD软件中。

此时你可以在线型工具栏中看到你自定义的线型。

选择相应的线型，然后在图纸上绘制线条，就可以使用自定义的线型了。

接下来，我们来看一下线宽的设置。

线宽是指线条的粗细程度，通过调整线宽可以使图纸更加清晰和易读。

CAD软件中通常有一些默认的线宽可供选择，但是有时候我们需要根据实际需要自定义线宽。

下面是一些自定义线宽的方法：1. 打开CAD软件并选择“线宽”工具栏。

在线宽工具栏中，你可以看到一些默认的线宽，比如0.05mm、0.1mm、0.2mm等。

点击“线宽管理器”图标，打开线宽管理器对话框。

CAD线型样式管理技巧：自定义线型样式及其属性在CAD软件中，线型样式是绘图中十分重要的元素之一。

通过线型样式的使用，我们可以清晰地表示出不同对象的边界，从而更好地理解和解释设计图。

然而，有时默认提供的线型样式可能无法满足我们的需求，这时我们就需要自定义线型样式及其属性。

下面将介绍CAD线型样式管理的技巧，包括如何自定义线型样式及其属性。

1. 打开CAD软件，并进入线型样式管理器。

在CAD软件中，可以通过点击"格式"选项卡中的"线型"按钮来打开线型样式管理器。

线型样式管理器可以让我们管理和编辑线型样式。

2. 创建一个新的线型样式。

在线型样式管理器中，点击"新建"按钮，弹出新建线型样式的对话框。

在对话框中，我们可以为线型样式命名，并选择线型样式的属性，如线型、刻度值、短划线和线宽。

3. 自定义线型。

选择或创建一个线型，可以通过直接输入或使用图形编辑器来定义线型的外观。

CAD软件提供了一些预定义的线型，如实线、虚线、点线等。

我们还可以在预定义线型的基础上进行修改，或者自己创建全新的线型。

4. 定义线型的刻度值。

刻度值是指线型样式中实际线段和间隔之间的比例关系。

通过调整刻度值，我们可以改变线型的密度。

CAD软件中提供了一些预定义的刻度值，如0.5、1、2等。

我们也可以根据需要自定义刻度值。

5. 设定短划线样式。

短划线样式是一种特殊的线型样式，可以用于表示间隔的位置。

通过设定短划线样式，我们可以使线型样式更加丰富多样。

在线型样式管理器中，选择或创建一个短划线样式，并设定其长度、角度和偏移量。

6. 确定线宽。

线宽表示绘图中线的粗细程度。

在线型样式管理器中，我们可以为线型样式指定初始线宽，也可以根据需要在绘图过程中随时进行调整。

通过上述步骤，我们可以自定义线型样式及其属性。

这样一来，在绘图过程中，我们就能够使用这些自定义的线型样式，以更加准确和直观的方式呈现设计图。

CAD自定义线型技巧自定义线型是CAD设计软件中非常有用的功能之一。

通过自定义线型，您可以创建各种各样想要的线型样式。

本文将介绍一些CAD自定义线型的技巧，帮助您更好地运用这一功能。

1. 打开CAD软件并选择“线型管理器”。

在CAD的菜单栏中找到“格式”选项，并点击“线型管理器”选项。

2. 在线型管理器中查看已有的线型。

您可以看到CAD已经预先定义了一些线型样式，比如实线、虚线、点线等。

这些线型可以直接在图纸中使用。

3. 创建新的线型。

如果您希望使用一种自定义线型，可以点击“新建”按钮。

在弹出的对话框中，您可以定义线型的名称、描述和模式。

4. 定义线型模式。

CAD的线型模式是指线型样式的重复序列。

您可以根据需要设置线型的模式。

比如，可以定义一种由虚线和点线交替组成的模式。

5. 设置线型的比例。

每种线型都可以根据需要进行比例调整。

在线型管理器中，您可以设置线型的比例大小。

您可以将线型的比例设置为100，也可以设置为其他值来调整线型在图纸中的显示效果。

6. 保存自定义线型。

当您对自定义线型进行了设置之后，点击“应用”按钮，并保存线型。

这样，您就可以在以后的绘图任务中直接使用这个自定义线型。

7. 将线型应用于图纸。

在CAD软件中，您可以选择自定义线型并将其应用于图纸中的各个对象。

比如，您可以选择自定义线型并将其应用于一条直线或一个多边形。

8. 导入外部线型。

除了自定义线型，CAD软件还支持导入外部线型。

您可以从其他CAD文件中导入线型样式，并在自己的图纸中使用。

9. 编辑现有线型。

如果您需要对已有的线型进行一些修改，可以在线型管理器中选择相应的线型并进行编辑。

您可以修改线型的模式、比例和其他属性。

10. 组合线型。

CAD软件还支持将多个线型进行组合，以创建更复杂的线型效果。

您可以在线型管理器中使用“组合”功能来实现这一点。

通过以上的步骤和技巧，您可以在CAD软件中灵活地运用自定义线型功能。

无论是创建特殊效果的线型还是调整线型的显示效果，CAD的线型管理器都是一个非常有用的工具。

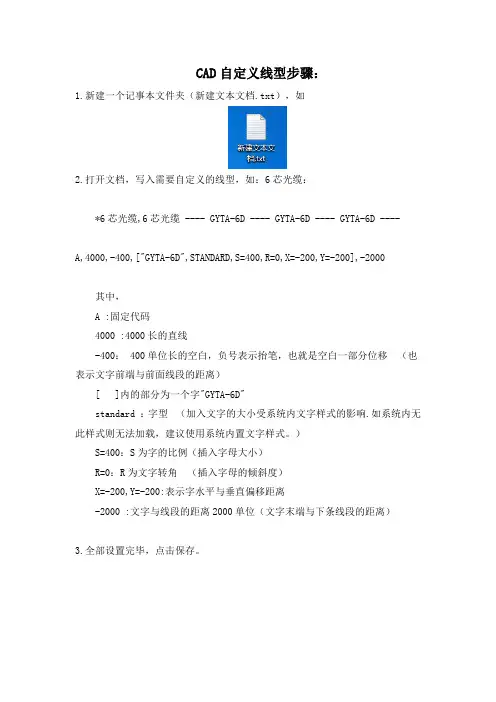

CAD自定义线型步骤：
1.新建一个记事本文件夹（新建文本文档.txt），如
2.打开文档，写入需要自定义的线型，如：6芯光缆：
*6芯光缆,6芯光缆 ---- GYTA-6D ---- GYTA-6D ---- GYTA-6D ---- A,4000,-400,["GYTA-6D",STANDARD,S=400,R=0,X=-200,Y=-200],-2000
其中，
A :固定代码
4000 :4000长的直线
-400： 400单位长的空白，负号表示抬笔，也就是空白一部分位移（也表示文字前端与前面线段的距离）
[ ]内的部分为一个字"GYTA-6D"
standard ：字型（加入文字的大小受系统内文字样式的影响.如系统内无此样式则无法加载，建议使用系统内置文字样式。

）
S=400：S为字的比例（插入字母大小）
R=0：R为文字转角（插入字母的倾斜度）
X=-200,Y=-200:表示字水平与垂直偏移距离
-2000 :文字与线段的距离2000单位（文字末端与下条线段的距离）
3.全部设置完毕，点击保存。

4.修改文档的后缀为“.lin”，如
5.点开CAD图层管理器，点击该图层的线型，弹出对话框
6.点击加载
7.点击文件，选择刚刚自定义的线型文件，确定，以此按下图进行即可
8.全部设置完毕。
